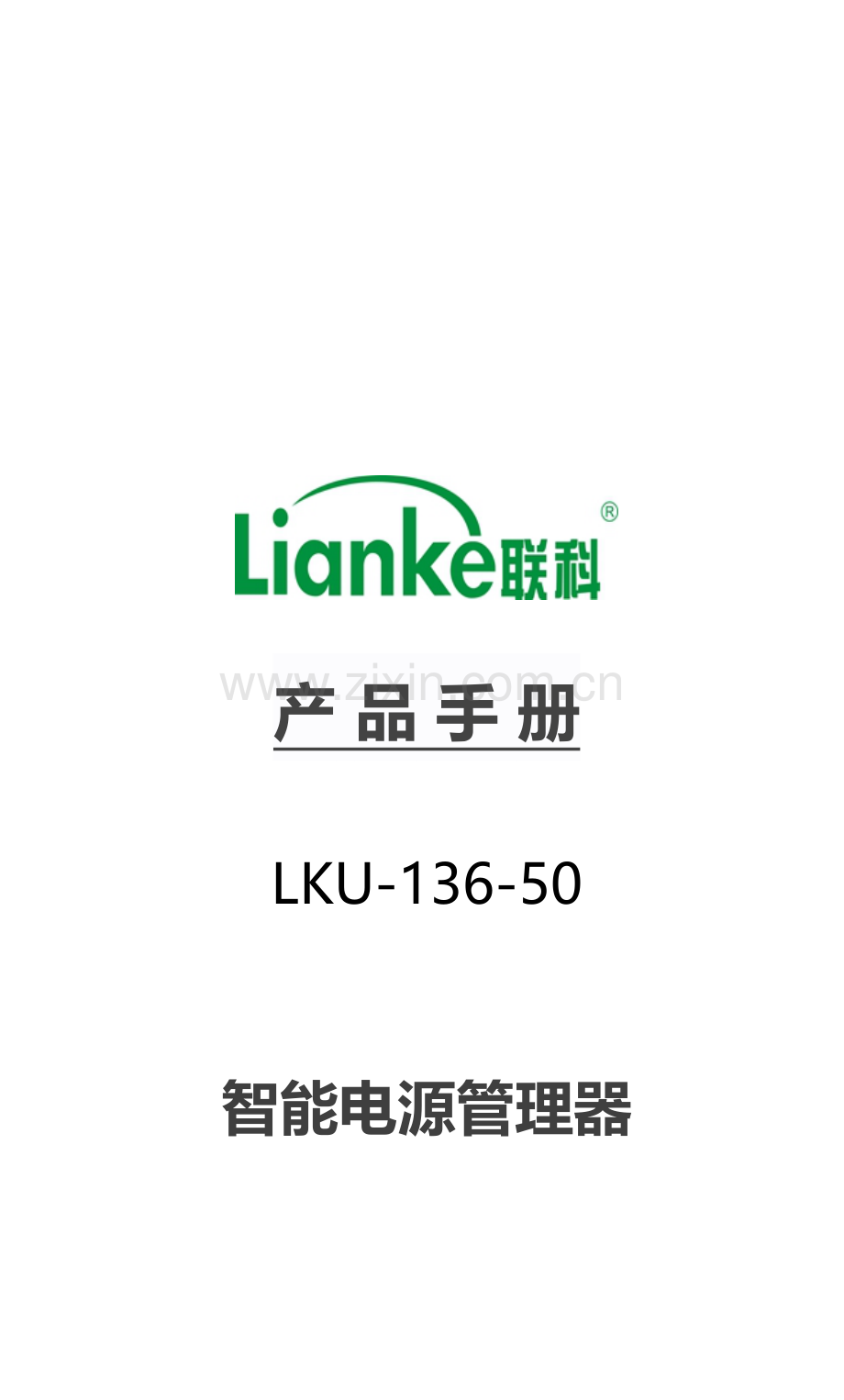

产 品 手 册
LKU-136-50

智能电源管理器

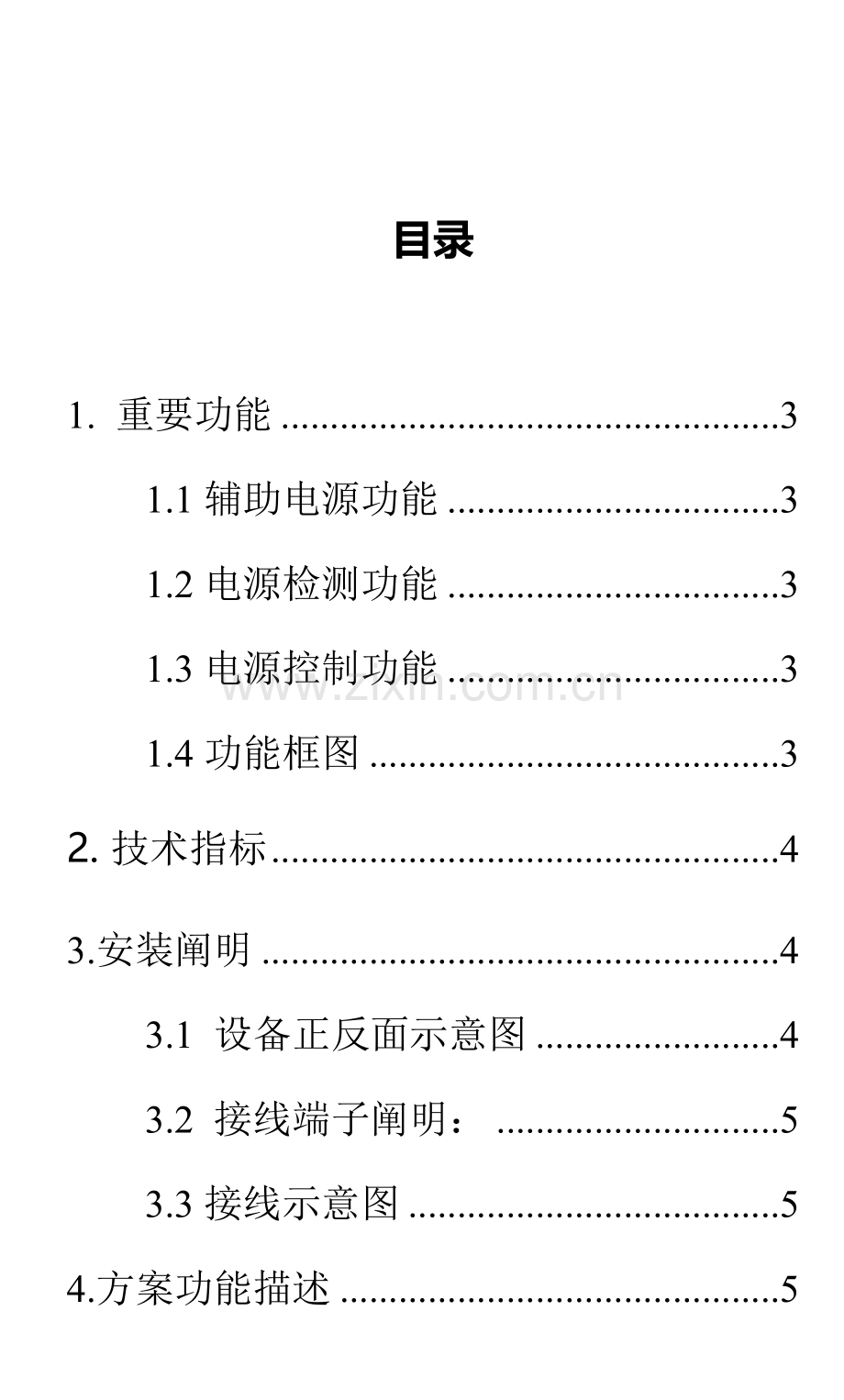

目录

1. 重要功能 3
1.1 辅助电源功能 3
1.2 电源检测功能 3
1.3 电源控制功能 3
1.4 功能框图 3
2. 技术指标 4
3.安装阐明 4
3.1 设备正反面示意图 4
3.2 接线端子阐明： 5
3.3 接线示意图 5
4.方案功能描述 5

1. 重要功能
1.1 辅助电源功能
提供 DC12V/2A 辅助电源输出。可用于报警控制器或报警主机断电后正常工作。在断电之后，可以提供+12V电源持续续航能力。
1.2 电源检测功能
检测 AC220V 电源断电/来电，或开关状态发生变化时，输出开关信号可实现断电报警功能。
1.3 电源控制功能
检测 AC220V 电源断电/来电，或开关状态发生变化时，向本地服务器推送告警。
1.4 功能框图

2. 技术指标
输入信号
电源
可接入检测信号
2类
工作电源输入
AC220V*0.3A
信号 1 类型
AC220V
辅助电源输出
DC12V*2A
信号 2 类型
开关量
上电/断电报警监测
输出端口
外形尺寸
继电器输出
4*3
主机机箱
440 x 362 x 44.5
工作环境条件
工作温度
-20℃到 50℃
工作湿度
不不不大于 90%，非凝露
3.安装阐明
3.1 设备正反面示意图

设备正面

设备背面
3.2 接线端子阐明：
u UPS 电源输入：AC220V 输入，为本机提供正常工作电源；
u 市电检测输入：市电 AC220V 输入，用于断电/来电检测报警；
u IN1，IN1_RTN：开关信号输入1，用于开关信号状态转换；
u IN2，IN2_RTN：开关信号输入2，用于开关信号状态转换；
u +12V，GND：12V稳压电源输出，3路输出分别可以在UPS输出断电后延时输出2小时，8小时，48小时；
u NO、COM、NC开关量输出接口。

3.3 接线示意图

4.方案功能描述
u 备用电源系统
12V直流稳压电源输出：
通道1视频持续供电时间不低于2小时；
通道2报警设备不低于8小时；
通道3门禁设备不低于48小时；
以上后备时间均为单独通道供电时间，三通道同步供电时间会有所减少。
u 断电/上电检测报警系统：检测市电 AC220V 和UPS电源断电/来电，或开关状态发生变化时，输出开关信号并延时。可接入报警控制器实现断电报警功能，通过报警主机解决并传送至监控中心和管理人员。
u 电池电量监控系统：监控并本地显示电池当前电量比例。
u 辅助电源功能：提供 DC12V/50AH 辅助电压输出。可用于报警控制器或联动箱等设备断电后正常工作。
u 信号状态转换功能：开关状态发生变化时，输出开关信号与输入信号状态相反。
u 无线报警系统：报警信号通过 GSM 模块（或 GPRS 模块）传送至监控中心接警机和管理人员手机（AC220V 电源断电后仍能正常传播报警信息）。
u 有线报警系统：报警信号通过外接有线网络或电话线传送至监控中心管理平台。
u 电源远程控制系统：远程监控中心可以依照前端设备供电负载状况进行开关操作。

顾客须知
本安装使用手册合用于购买LKU-136-50电源管理控制箱或初次安装及使用过其他类似产品安装工程人员。
请通过专业技术人员及通过培训工程人员安装此设备！必要严格参照此手册中描述办法进行对的安装、操作使用与寻常维护，不对的安装和接线不但会导致设备不能正常工作，甚至也许导致本机内部电路损坏。

免责声明
本手册没有任何形式担保及承诺。若因本手册或者是所提及产品信息和功能，所引起直接或间接利益损失或事业终结，或者涉及国家有关原则符合性问题引起法律风险，或者是因对本手册内容理解上偏差和任何安装使用不当导致直接、间接、故意、无意损坏及隐患，我司恕不为其肩负任何责任。
本手册也许包括技术上不精确地方或印刷错误。咱们将会随时改进或更新本手册中所描述产品，本手册内容也将做定期版本更新，恕不另行告知，更新内容将会在本手册新版本中加入。

联系技术支持
请您在联系技术支持之前，确认已做了下面工作：
1) 仔细阅读本产品手册检查所有连线检测电源或后备电池供电与否正常检测各保险丝管与否熔断
2) 留意您公司名称及有效通信联系方式
您可以通过下述联系方式与咱们技术支持联系，您将在 24 小时内得到答复。

客户服务支持中心信息
制造单位：深圳联科众能科技股份有限公司
地 址：深圳市光明新区大岗路腾鸿兴科技园2栋7楼
邮 编：518107
技术支持：400 1688 008
传 真：

安全性须知电气方面安全性
本机内有交流 220V 高电压接入，为避免也许电击导致严重损害，在安装或维护本机时，请先将本机引入交流 220V 电源切断。
当您将 220V 交流电源线接入本机内接线端子时，应保证不要将电线金属某些裸露出接线端子，更不能浮现电线金属某些触碰或存在也许触碰机箱壳体也许。应将本机标记有接地符号端子按照规定进行可靠接地解决。
必要严格参照阐明书进行安装连线，不对的安装和接线不但会导致设备不能正常工作，甚至也许导致设备内部电路损坏。

操作方面安全性
请通过专业技术人员安装此设备！在您准备通电此前，请务必详细阅读本手册所提供有关信息。由于运送等不可预知因素，也许会导致设备内硬件松动及脱落，在安装本产品此前，请先打开机箱检查有无部件松动及脱落；如果是您不能解决任何重大瑕疵，请联系您经销商或直接与咱们联系。
若在使用上有任何技术性问题，请和通过鉴定或有经验技术人员联系。灰尘、湿气及激烈温度变化都会影响设备使用寿命，请尽量避免放置在这些地方。请尽量把设备安装在较隐蔽或者受探测器、摄像机保护地方。

安装员须知
为保证系统长期稳定可靠地工作，系统需要安装工程师或顾客进行定期维护及检测 (至少每年一次)，而至关重要做法是定期进行各种功能测试（至少每周一次），这样做才有也许保证系统时刻都能正常有效地工作。
安装技术人员有责任培训操作人员熟悉系统运转及操作。还应当将系统构成、常用问题解决以及系统某些局限性详细地告知顾客，并让顾客纯熟掌握如何进行周期性功能测试。

物件清单
请及时检查随机清单，若发现缺失或损坏，请及时联系供应商。
u 主机
u 电源线 2 根
u 接线端子
u 安装使用手册 1 本

合格证

产品名称： 智能电源管理器
产品型号： LKU-136-50
本产品经出厂检查，合格。

深圳联科众能科技股份有限公司
