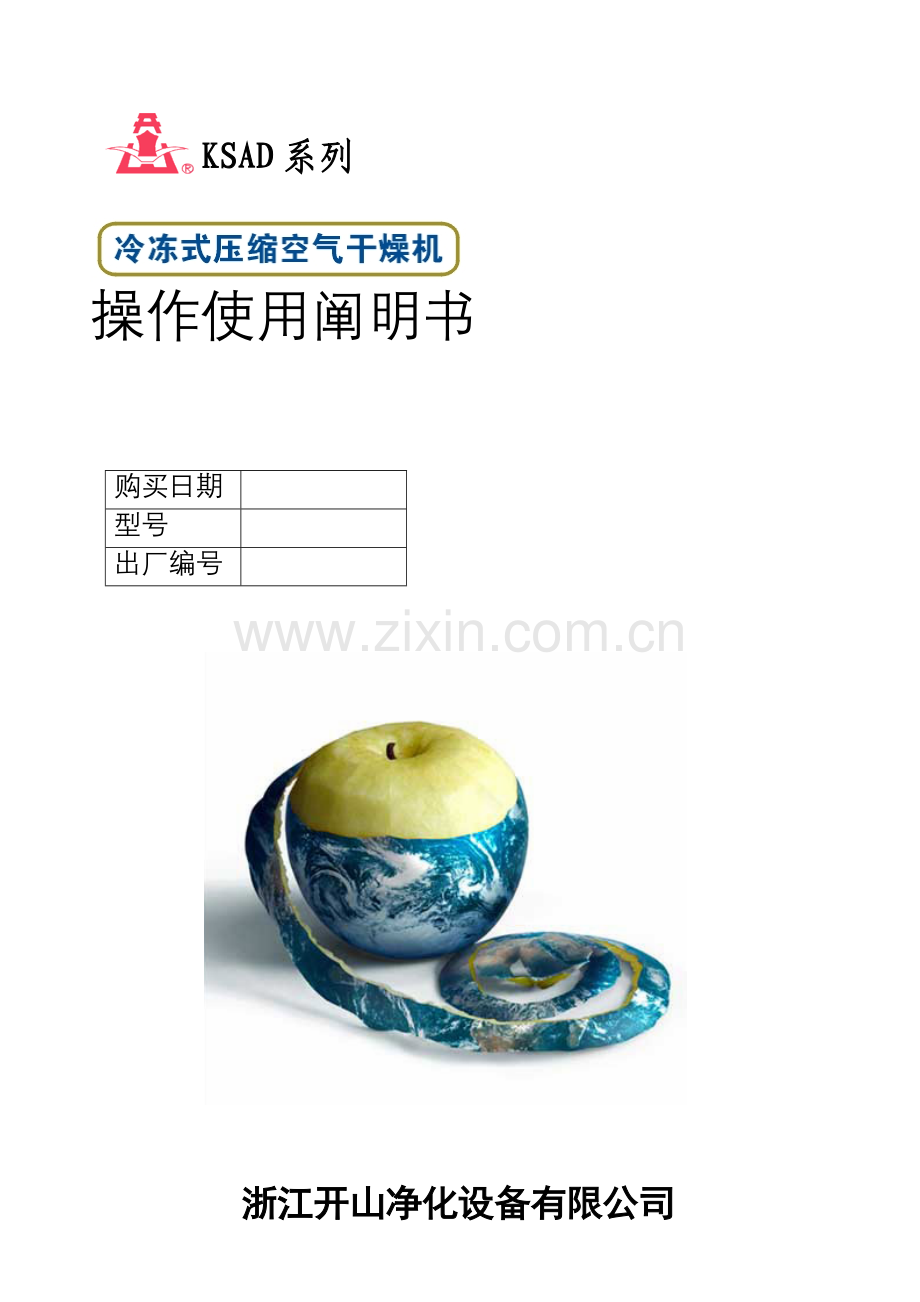

开山冷干机使用说明指导书.doc

KSAD系列

操作使用阐明书

购买日期

型号

出厂编号

浙江开山净化设备有限公司

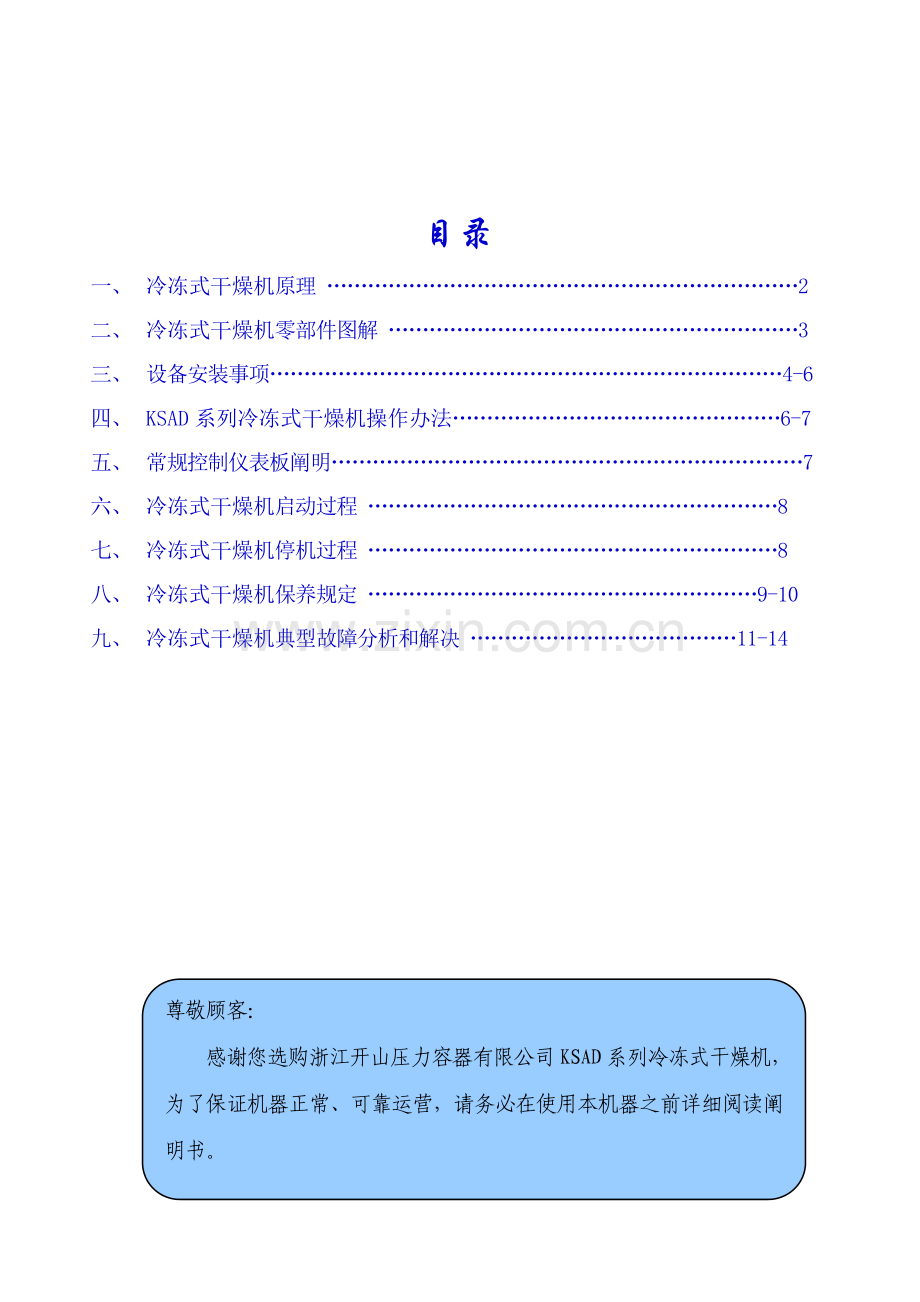

目录
一、 冷冻式干燥机原理 ……………………………………………………………2
二、 冷冻式干燥机零部件图解 ……………………………………………………3
三、 设备安装事项…………………………………………………………………4-6
四、 KSAD系列冷冻式干燥机操作办法…………………………………………6-7
五、 常规控制仪表板阐明……………………………………………………………7
六、 冷冻式干燥机启动过程 ……………………………………………………8
七、 冷冻式干燥机停机过程 ……………………………………………………8
八、 冷冻式干燥机保养规定 …………………………………………………9-10
九、 冷冻式干燥机典型故障分析和解决 …………………………………11-14

尊敬顾客：
感谢您选购浙江开山压力容器有限公司KSAD系列冷冻式干燥机，为了保证机器正常、可靠运营，请务必在使用本机器之前详细阅读阐明书。
从您购买浙江开山压力容器有限公司产品之日起，您将会得到我司一流售后服务。

一、 冷冻式干燥机工作原理：
冷冻式干燥机是依照冷冻除湿原理，将压缩空气强制通过蒸发器进行热互换而降温，使压缩空气中气态水和油通过等压冷却，凝结成液态水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁压缩空气。
1、冷冻式干燥机工艺流程

2、冷冻式干燥机配备流程

二、冷冻式干燥机重要零部件图解
三、设备安装注意事项
1、冷冻式干燥机安装原则规定：不必安装地脚螺栓，但规定基本水平结实，并要顾及排水系统高度和设立排水地沟。
2、冷冻式干燥机避免安顿于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多场合，需安装在环境温度高于0℃低于38℃地方，风冷式冷冻式干燥机必要安顿在室内，并具备良好通气设备以维持冷冻式干燥机正常工作。安装在空压房内风冷式冷冻式干燥机，要采用冷冻式干燥机与空压机隔热办法。
警告
通风不良将导致冷凝后热空气流重复通过风冷冷凝器而使室温不断升高。这将导致制冷压缩机排气压力过高使冷媒高压开关保护或使电机内部过载保护，最后使设备停止运转。

将风冷型冷冻式干燥机置于可使冷却空气便于通过冷凝器地方，设备与周边环境或机器之间距离应保持在1米以上空间便于保养和维修。
3、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降，设备空气进出口口上方请加装旁路阀以利检修。
冷冻式干燥机

4、安装冷冻式干燥机电源时电器接线也许在运送过程中由于震动而松动，请用工具拧紧，并注意如下几点：
　　（1）、额定电压在±5％范畴以内。
　　（2）、电源进线线径须视电流大小及线路长短而定。
　　（3）、KSAD-0.5NF～8.5NF电源须专用。
警告
连接冷冻式干燥机电线必要符合国际（IEC）和地方上法规和原则，并检查设备铭牌上标明电压，电线连接必要由专业电工人员操作。

注意—电源相序
若冷冻式干燥机所配是涡旋式压缩机则对电源相序有规定，相位不对的会使压缩机反转导致压缩机损坏。
检查压缩机转向与否对的办法：开机后及时观测冷媒低压（压力露点）及冷媒高压表，如果冷媒低压（压力露点）表逐渐下降、冷媒高压表逐渐上升，则压缩机转向对的。反之冷媒高、低压表均不动（有点原地颤抖），同步伴有压缩机噪音过大，则阐明压缩机转向不对的电源相序错误，此时应在三秒内停机，调换电源相序使之对的后开机，压缩机方能正常运营。

5、水冷型冷冻式干燥机，循环冷却水水压须在0.2-0.4Mpa之间,水温≤32℃且通过软化解决，为防止水冷冷凝器生锈或脏堵，建议在水冷冷凝器冷却水进口安装水过滤器。
6、冷冻式干燥机入口处最佳加装主管路过滤器，可避免冷冻式干燥机换热管表面被≥3um固态杂质和油雾污染，直接影响冷冻式干燥机热互换性能。
7、冷冻式干燥机最佳装在后部冷却器与储气罐之后，以减少压缩空气在冷冻式干燥机进口温度，关系机体性能及寿命，请妥善解决，如有疑难，欢迎致电询问。
四、电子排水器安装和使用
1、过滤球阀集隔离用球阀和过滤网于一体，外形小巧，清洗以便；额定压力16Bar，冷凝水入口1/2"，出口1/2"或1/4"。加装在电子排水器之前，保证阀芯不易堵塞（如下图示）。
2、电磁阀安装时须注意冷凝水流动方向应当与阀体上箭头方向一致；阀体水平位置安装，线圈朝上；阀出口处连接管子（如硬PVC管）并通入下水道。
3、定期器接线时先拧下接线头顶部螺丝，从定期器上拔下接线头，取下接线头外壳（接线头盖），把连接电缆线从外壳穿线孔穿过，如下图所示进行接线。接线完毕后，将接线头盖装回原处，将接线头重新插到定期器上，收紧电缆线，适度拧紧接线头盖防水螺母，防止潮气沿电缆线进入定期器，最后再拧紧固定螺丝（十字头M3）。此螺丝除了有连接作用外，更有压紧密封垫功能，防止水进入密封垫结合部，因而务必拧紧，否则，密封垫起不到防水作用，会导致线圈及定期器故障。
注意
连接电缆线，须使用¢7~¢8三芯圆形护套电缆线，并的确可靠接地，使用与规定相符电源。

4、设定定期器时，用左边旋钮设定间隔时间，用右边旋钮设定排放时间，顾客应依照气候及工况做调节。
五、KSAD系列冷冻式干燥机操作办法　
1、开机前检查
（1）. 检查制冷系统：观测设备仪表板上冷媒高、低压表读数，两表在一定压力下达到平衡，而这平衡压力是依照周边温度高低而上下波动，普通在（0.5MPa左右～1.2MPa左右）。
注意
如果冷媒低压表读数为零，则制冷剂已经泄露，请与厂家联系以便维修。

（2）. 检查电源电压与否正常，（KSAD-0.5NF～KSAD-8.5NF为AC220V/50HZ±5％；KSAD-10NF以上为3相AC380/220V/50HZ±5％）。
（3）． 检查空气管路与否正常，空气进口压力不得超过选型时工作压力，进气温度尽量不超过选型时拟定值。
（4）. 解决量30立方及以上冷冻式干燥机装有压缩机油加热器，在设备初次使用开机前必要加热（接通电源，加热器自动加热）8小时以上，以保证压缩机油腔内油温至少高于环境温度10℃，否则，压缩机将会严重损毁。
警告
如果压缩机油加热器不加热就开机将会导致设备压缩机损坏，启动前不遵从操作指引浮现问题，不予保修。

（5）. 若选用是水冷式，还应检查冷却水与否已经接至冷凝器，冷却水与否正常，水压为0.2Mpa～0.4Mpa,水温≤32℃。
六、常规控制仪表板阐明

冷媒低压表（压力露点表）：批示蒸发器内冷媒饱和压力值。
冷媒高压表：批示冷媒冷凝压力值。
空气出口压力表：批示压缩空气在冷冻式干燥机出口处压力值。
转换开关（黑色旋钮）：就地/远程控制转换。
待启动批示灯（绿）：按下启动按钮后此灯亮，5分钟后压缩机启动后暗掉。
启动按钮（绿）：按下按钮，则冷冻式干燥机被接通电源开始运转工作。
停机按钮（红）：按下此按钮则冷冻式干燥机停止工作。
电源批示灯（红）：电源接通合上空气开关后此灯亮。
运营批示灯（绿）：此灯亮则表白冷冻式干燥机正在运转工作。
冷媒高低压故障批示灯（黄）：此灯亮则表白冷冻式干燥机内高低压保护开关跳脱，需停机检查。
电机过载故障批示灯（黄）：此灯亮则表白压缩机工作电流过载，过载继电器已跳脱，需停机检查。
七、冷冻式干燥机启动过程：
　1、先启动空压机，待系统压力接近0.7MPa并且空压机运营一切正常再做冷冻式干燥机运营工作。
2、当系统压力接近0.7MPa时，接通冷冻式干燥机电源，合上空气开关，此时设备仪表上电源批示灯（红）亮。
3、若水冷式，应打开冷却水进出阀门。（冬天可先不开冷却水进出阀门，待冷冻式干燥机启动后再开冷却水进出阀门）。
4、按下绿色启动按钮，接触器吸合，待启动批示灯（绿）亮，5分钟后待启动批示灯（绿）灭，
压缩机开始运转，运营批示灯（绿）亮；同步检查压缩机转向与否对的：开机后及时观测冷媒低压（压力露点）及冷媒高压表，如果冷媒低压（压力露点）表逐渐下降、冷媒高压表逐渐上升，则压缩机转向对的。反之冷媒高、低压表均不动（有点原地颤抖），同步伴有压缩机噪音过大，则阐明压缩机转向不对的电源相序错误，此时应在三秒内停机，调换电源相序使之对的后方能开机。
5、观测5～10min后，经冷冻式干燥机解决后空气可达设计压力露点2～10℃，而此时冷媒高、低压表批示正常范畴如下：
冷媒低压：R22及R407C 0.3～0.5MPa R134A 0.1～0.3Mpa
冷媒高压：R22及R407C 1.2～1.6MPa R134A 0.7～1.1Mpa
6、慢慢打开自动排水器上铜球阀，让空气中冷凝水流入排水器中，经它排出设备外。
注意
冬天环境温度低时，则应先开机器再打开冷却水进出阀门。

八、冷冻式干燥机停机过程：
1、打开旁通阀让压缩空气继续流入下游管道，然后关闭冷冻式干燥机出口阀门；
2、关闭冷冻式干燥机进口截止阀，并将冷冻式干燥机卸压；
3、按红色停止按钮将冷冻式干燥机关闭，并切断电源，打开手动排污阀放尽残存冷凝水。
注意
设备停机时，应打开冷凝器上排水口及时将水排净，以免滞留在冷凝器内冷却水因环境温度过低结冰而损坏冷凝器。

注：冷冻式干燥机操作时应注意事项：
1、应尽量避免冷冻式干燥机长时间在无负荷状态下运转；
2、禁止冷冻式干燥机短时间持续开停，每次开机至少间隔10分钟，以免损坏制冷压缩机。
九、冷冻式干燥机保养规定
对冷冻式干燥机保养是非常必要，对的使用和保养不但可使冷冻式干燥机达到使用规定，并且可延长其寿命。冷冻式干燥机在出厂前都已测试，所有控制功能也已校验，如果冷冻式干燥机安装在干净环境里并在规定环境温度范畴内工作，冷冻式干燥机将会长期地正常运转。常规维护保养有如下几点：
1、设备运营时检查冷媒低压表读数与否在正常范畴内。空气系统中，冷媒低压过低将会导致结霜或结冰，使压力损失增大并也许导致压缩机损坏。压力过高将使系统制冷量减少。
2、自动排水器保养：
　 　应每天检查自动排水器排水状况，定期清洗排水器内滤网，以免堵塞而失去排水作用；
警告
初次使用，请用工况压缩空气冲洗管路二十分钟后再装排水器，否则将会堵塞排水器。

3、电动排水器保养：
建议您每次检查压缩空气系统时，顺便按几下定期器上手动测试按钮（TEST）检查电子排水器与否能正常得电排水。
在使用电子排水器过程中，应特别注意如下几点：
（1）、定期器上TEST薄膜开关是手动测试按钮，每按动一次，排水器按照设定期间排放一次。此按钮在寻常工作中用于随时检查排水状况。
（2）、电子排水器在使用中，也许会浮现电磁阀关闭不严状况，体现为始终漏气，普通该故障并非排水器自身质量所致，其因素是冷凝水太脏，其中微小固体颗粒物进入阀芯与芯壳之间间隙，将阀芯卡住。浮现此故障时可用如下办法排除：
a、 重复多次按测试按钮直至故障排除（此办法对大多数阀芯卡住极为有效）。
b、 如以上办法不能奏效，则需拆开电磁阀，清洗阀芯。
4、冷冻式干燥机若另装有排污阀，须定期每日排污两次以上。
5、风冷式冷凝器，其翅片间距只有2～3mm极易被空气中尘埃堵塞，导致散热不良，脏冷
凝器将会使制冷系统冷凝压力升高，压缩机将会因过载而停止运营，因此应定期对它进行清洗，普通用压缩空气喷洗或用铜刷刷洗。亦可用加了清洗剂低压水柱进行喷冲清洗，同理每年和依照需要清洗水冷凝器中脏物及锈蚀等杂物。
6、水过滤器保养：
　　水过滤器重要为了防止冷却水中固态杂质进入冷凝器而影响换热，因此应定期对滤网进行
清洗，以免使水循环量局限性，导致冷凝温度过高。
7、机组内部保养：
　　在停机时候，应定期对内部机件做吸尘清洗解决，并注意保护制冷系统， 以免损坏。
8、随时注意设备先后左右与否保持通风良好，并要避免阳光直晒和一切热源。
9、在满负荷状况下，检查通过冷冻式干燥机气流压力损失，如果比设计值高
（0.035Mpa），请反向清洗空气管路：将冷冻式干燥机从系统中脱离出来，堵上所有排水管路，向空气系统中注入添加了清洗剂水，保持4～6小时后用水泵使清洗剂从空气出口注入，空气进口排出，循环冲洗。最后用温水冲洗干净。如果压损依然寸在，请与生产厂家联系。
10、风冷式冷冻式干燥机冷凝器翅片清洗办法:

11、机械式自动排水器清洗要点：将自动排水器分解，浸泡于肥皂水或洗洁精中再以毛刷刷洗。
注意
清洗排水器时，使用肥皂泡沫清洗即可，禁止使用汽油、甲苯、松香水等侵蚀剂。

12、电子排水器清洗
（1） 关闭过滤器，按测试（TEST）按钮，保证电子自动排水器与空压系统隔离（在零压力下）；
（2） 切断电子自动排水器电源；
（3） 松开并取下连接线圈、控制器、接线头长螺钉；

（4） 松开线圈上防水螺帽取下线圈；

（5） 用扳手松开铁芯外壳，取下动铁芯及弹簧；

（6） 清洗电磁阀体、铁芯外壳、铁芯、弹簧；

（7）清洗好后按相反环节重新装回即可。
十、冷冻式干燥机典型故障分析和解决
　　冷冻式干燥机故障重要来自电路系统和制冷系统两方面，故障最后成果必然导致压缩机无法启动，制冷量下降或者设备损坏。对的判断各种故障产生因素以及采用合理排除办法，不但涉及电器和制冷技术方面理论知识，更重要是还须具备实践技能，有些故障也许是由几种因素导致，一方面必要对故障现象进行综合分析，才干找到有效解决办法。此外，有些故障往往由于使用者不对的使用和保养而引起，即所谓“假性故障”，因而只有通过实际操作才干真正理解故障所在，找出对的解决办法。现将冷冻式干燥机某些常用故障和排除办法重点阐明一下：
故障现象
因素分析
解决办法
A．冷冻式干燥机不工作
1.没有供电
2.保险丝熔断
3.线路断路或松动
1.检查供电系统
2.更换保险丝
3.依照电路图查线路
B．压缩机不运转
1.电源缺相或电压超过容许范畴
2.接线不对的
3.继电器或接触器没有吸合
4.若压缩机为电容启动，启动电容损坏
5.高、低压保护开关不良
6.压缩机机械故障，如卡缸
1.检查电源，使电源电压在额定范畴内
2.依照电路图查线路
3.检查因素，更换或修理
4.更换启动电容
5.调节压力开关设定值，或更换压力保护开关
6.更换压缩机
C.冷媒高压过高引起冷媒压力故障灯亮
1.热负荷过大及进气温度太高
2.环境温度太高
3.冷凝器脏堵或冷却水量局限性及冷却水温度过高
4.制冷系统中混入空气
5.电扇旋转方向不对的或电扇电机故障
6.膨胀阀异常
7.干燥过滤器堵塞
8.制冷剂灌充过多
1.减少热负荷和进气温度
2.改进通风条件，减少环境温度
3.清洗冷凝器或加大冷却水量及减少冷却水进水温度
4.查找因素，检修
5.将三条相线中任意两条对换或更换电扇
6.更换膨胀阀
7.更换
8.放掉一某些冷媒（只有在上述因素都排除后才可进行此操作）
故障现象
因素分析
解决办法
D．冷媒低压过低引起冷媒压力故障灯亮
1.制冷剂局限性或泄露
2.空气流量太小或负荷过轻
3.热气旁通阀未打开或不良
4.环境温度过低
1.检漏并重新抽真空添加制冷剂
2.增长压缩空气流量或负荷
3.调节热气旁通阀或更换
4.减少冷却水流量或关闭冷却水
E．压缩机运转电流过大引起热过载故障灯亮
1.热负荷过大及进气温度太高
2.环境温度过高
3.制冷剂局限性，使其过热度太高
4.压缩过负荷
5.压缩机缺油或油位过低
6.压缩机轴承磨损或卡缸
1.减少热负荷和进气温度
2.改进通风条件，减少环境温度
3.添加制冷剂
4.减少压缩机启动次数
5.检查压缩机油位，补充润滑油
6.更换压缩机
F.蒸发器内部结冰，重要现象排水器不排水，打开排污阀有冰粒吹出
1.空气流量太小或负荷过轻
2.热气旁通阀未打开或不良，同步膨胀阀启动过大
3.蒸发器排水口堵塞，积水过多产生冰堵
1.增长压缩空气流量或负荷
2.调节热气旁通阀及膨胀阀或更换
3.疏通排水口，排净蒸发器冷凝水
G．设备运营正常但压降很大
1.进气压力低
2.管路阀门没有完全打开
3.管径过小、弯头太多或管路过长
4.蒸发器冰堵
5.空压机吸气过滤器堵塞
6.设备积水过多
7.设备所选型号解决能力太小
8.空气系统脏堵
1.增大进气压力
2.打开所有空气管路阀门
3.改进空气管路系统
4.参照F1-3
5.清洗或更换过滤器
6.检查排水系统，修理或更换
7.增长设备或更换更大解决量设备型号
8.用清洗剂反向清洗
H．设备运营噪音过大
1.电扇叶片弯曲
2.电扇电机轴承磨损
3.制冷剂回液
4.压缩机损坏（卡缸、轴承磨损）
5.压缩机缺油
1.校正或更换
2.更换风机
3.检查膨胀阀，调节或更换
4.更换压缩机
5.检查油位水平，添加润滑油并检查油加热器与否工作正常
I．液管路结霜
1.高压侧阀门堵塞
2.干燥过滤器堵塞
1.打开阀门去除堵塞
2.更换
J．吸气管路结霜
1.膨胀阀异常
2.热气旁通阀未打开或不良
1.更换膨胀阀
2.调节热气旁通阀或更换
尚有某些状况冷冻式干燥机能正常运转但是效果不佳，这重要是由于工况变化，使制冷系统工作状态发生了变化，引起制冷阀件失效，此时，就必要重新进行人工调节。
冷冻式干燥机配有可调节热气旁通阀，它将依照负荷变化自动调节回气压力，如此阀需调节，先拧开热气旁通阀顶部螺帽，再用内六角旋转阀杆，顺时针旋转则加大启动度，逆时针旋转则减小启动度，调节时一次旋转1／4～1／2圈，运转3～5min左右，再观测制冷效果，若无变化或变化不明显，可再进行下一次调节，最后拧紧螺帽。为了冷冻式干燥机正常运营，请小心仔细地调节该阀门。
　 咱们懂得，冷冻式干燥机是由“四大件”和许多附件所构成互相联系而又互相影响复杂系统，因而，一旦出了故障，咱们不应把注意力仅仅集中在某些局部上，而是要对整个系统进行全面检查，综合分析，只有这样，才干逐个消除疑点，最后找到产生故障真正根源。此外，咱们在对冷冻式干燥机进行维修保养时，应注意保护制冷系统以免毛细管断裂，损伤引起冷媒泄漏。
注意
在保修期内维修冷冻式干燥机，请打电话征询咱们售后服务部，以便分析故障因素，并应告知设备型号和出厂编号。
