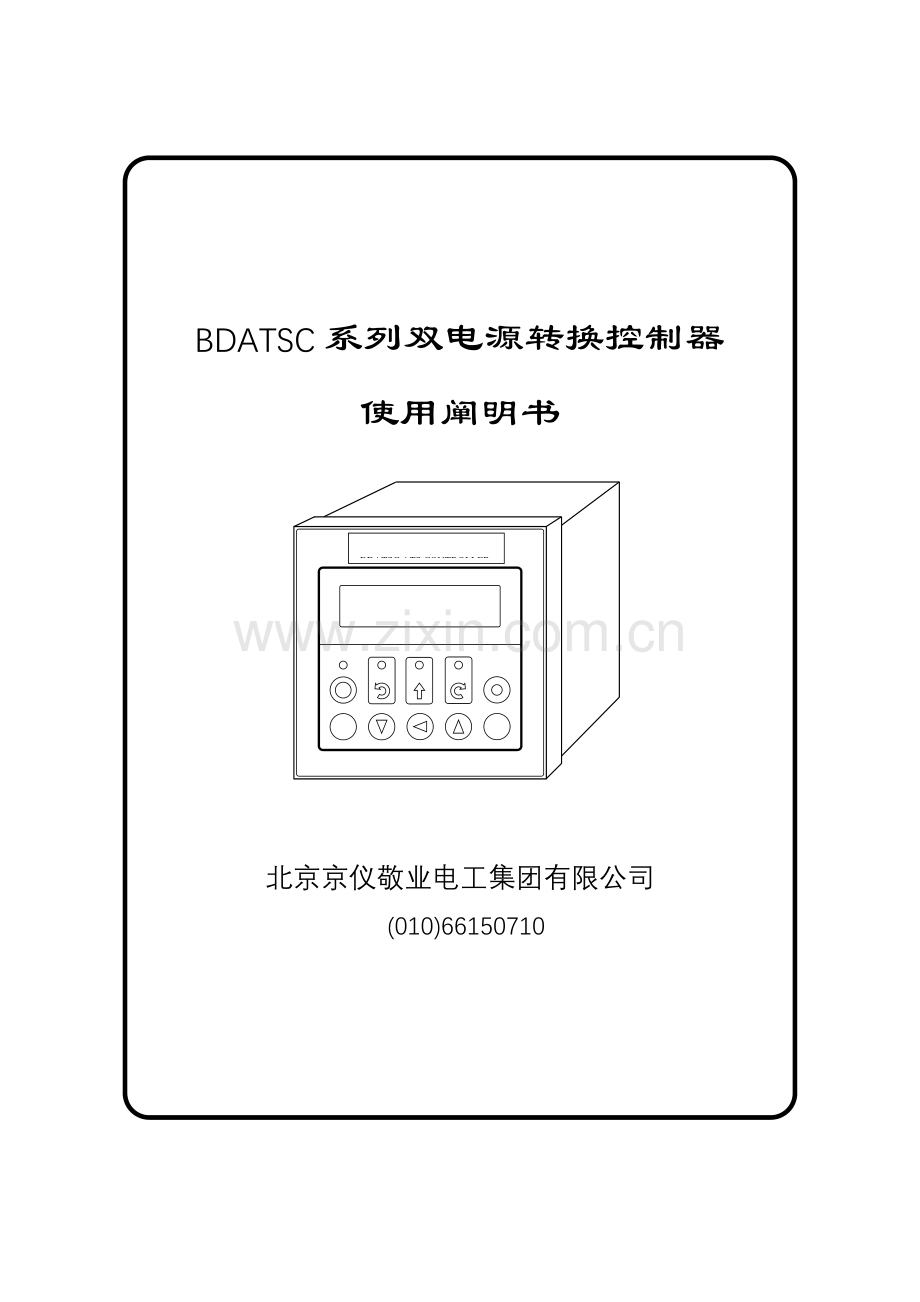

BDATSC系列双电源转换控制器
使用阐明书

BDATSC ATS CONTROLLER

北京京仪敬业电工集团有限公司
[phone]

1 概述
BDATSC系列双电源转换控制器是为各种自动转换开关配套通用智能双电源转换控制器，合用于二路市电或市电与油机等双电源供电场合下转换监视与控制。本产品采用微型控制电脑和数字信号解决技术，配备液晶显示屏和原则串行通信接口，具备各种控制类型，可以自动和手动操作，可以同步检测并显示每路每相电压和油机供电频率，可以现场设立和调节报警范畴、时间延时等控制参数，可以远程通信遥控开关转换、遥信开关状态、遥测供电信息、遥调控制参数。精密超小型化设计和灵活操作界面，使得本产品可以安放在各种配电箱或配电柜上，并能与各种国内外厂家自动转换开关配套。

2 功能特点
BDATSC系列双电源转换控制器具备如下功能特点：
● 采用微型控制电脑和数字信号解决技术，可以同步检测二路供电每相电压和发电机供电频率等参数，测量和显示精度可达1V和1Hz；
● 配备液晶显示屏和操作面板，可以现场选取控制类型，现场设立和调节报警范畴、时间延时等控制参数，调节范畴最大可达到测量量程500V，调节幅度可精准到2V、0.1Hz和1s；
● 具备自动和手动操作方式以及各种自动控制类型：市电/市电主备型、市电/市电互备型、市电/油机主备型等；
● 智能化程序设计，控制器可以自动依照设定值对二路供电进行过压、欠压、停电、缺相判断，并结合控制类型不同方略，启停发电机、控制开关转换；
● 包括各种开关类型选取，适应各种接触器型、断路器型、负荷开关型等自动转换开关；
● 内置RS232/RS485串行通信接口，支持点对点或点对多点通信，具备原则MODBUS通信合同，可以实现远程遥控开关转换、遥信开关状态、遥测供电信息、遥调控制参数、监视开关及报警状态等功能；
● 精密超小型化设计：96mm×96mm×70mm，可以适应在更小开关柜及配电箱上安装；
● 控制器自身用电，取自被控二路供电，只要任意一路有电，控制器即可正常工作；
3 性能
1 电压检测
二路三相交流信号直接输入，测量和显示范畴0～500V，测量精度1V，报警检测范畴0～500V（面板可调），最小调节幅度2V。
2 频率检测
只检测供电II回路（发电机供电）L1(A)相，测量和显示范畴0～70 Hz，测量精度0.1 Hz，报警检测范畴±0Hz～±20Hz（面板可调），最小调节幅度0.1Hz。
3 控制信号
输入信号：开关位置I、开关位置0、开关位置II、远端置0信号，常开干接点输入；
输出信号：转换到I、转换到0、转换到II信号，常开干接点输出，触点容量：220VAC、2A；
启停发电机信号，常开和常闭干接点输出，触点容量：220VAC、2A；
4 工作参数
返回延时T1：备用电（发电机）返回主供电（市电）延时，0s～999s（面板可调）；
暖机延时T2：发电机暖机延时，0s～999s(面板可调)；
冷机延时T3：发电机冷机延时，0s～999s(面板可调)；
5 工作电源
AC220V±20%，控制器功耗≤10W，输出交流供电≤1A（用于给转换开关电机供电）。
6 工作环境
环境温度：-10℃～50℃，环境湿度：0%～95%（无凝结）。
7 产品尺寸
外形尺寸：96mm(高)×96mm(宽)×70mm(深)，开孔尺寸：91mm×91mm。
91mm

BDATSC ATS CONTROLLER

91mm
96mm
70mm
96mm
4 面板操作

BDATSC ATS CONTROLLER

(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(12)
(13)
(11)
(14)
(15)

EXIT
SET

(1) 液晶显示屏；
(2) 自动方式批示灯；
(3) 自动/手动方式选取按钮；
(4) 返回键：返回上一菜单、返回参数画面显示（退出设立菜单，并保存设立参数）；
(5) 减少键：参数画面前翻页、移动到前一种参数项、数据减一；
(6) 移位键：在设立参数时，移动光标，选取要修改数据位；
(7) 增长键：参数画面后翻页、移动到后一种参数项、数据加一；
(8) 设立键：进入设立菜单、选取进入设立项；
在设立菜单中（除校正菜单外），如果2分钟没有按键操作，则自动返回参数画面显示；
(9) 控制器运营状态批示灯：仅绿灯亮时表达正常，当红灯闪亮时表达浮现如下状况之一：
开关动作超时报警（需复位清除）、通信溢出报警（需复位清除）、
浮现过压、欠压、超频、欠频；
(10) 开关位置I批示灯；
(11) 开关位置0批示灯；
(12) 开关位置II批示灯；
(13) 手动按键转换开关到位置I；
(14) 手动按键转换开关到位置0；
(15) 手动按键转换开关到位置II；
同步按住增长键和减少键，显示控制器版本信息，同步持续按5秒，则复位控制器。
4.1 参数画面

(1) 参数画面1：显示自动/手动方式，显示供电I三相电压，显示供电II三相电压和频率；

I
II
V3
V2
V1
Hz
AUTO 220 220 220
50.0 220 220 220

自动方式

I
II
V3
V2
V1
Hz
MANU 220 220 220
50.0 220 220 220

手动方式

◆ 当浮现报警时，参数画面1相应报警参数闪烁显示:
I
II
V3
V2
V1
Hz
AUTO 241 255 243
50.0 221 223 222

供电IL2(B)相过压报警

I
II
V3
V2
V1
Hz
AUTO 223 225 221
50.0 185 188 179

供电IIL3(C)相欠压报警

I
II
V3
V2
V1
Hz
AUTO 221 220 219
45.2 195 197 194

供电II欠频（频率过低）报警

◆ 在开关转换过程中，参数画面自动转成如下显示，完毕转换后恢复到正常参数画面1显示:
I
II
V3
V2
V1
Hz
I --> II T=002s
50.0 219 220 221

从位置I转换到位置II
（D倒计时表达延时过程）
（T倒计时表达转换行程）

I
II
V3
V2
V1
Hz
AUTO 219 220 221
I <-- II D=003s

从位置II转换到位置I
（D倒计时表达延时过程）
（T倒计时表达转换行程）

I
II
V3
V2
V1
Hz
MANU 219 220 221
I --> 0 <-- II

转换到位置0

(2) 参数画面2：显示供电I和供电II过压值和过压恢复值、欠压值和欠压恢复值；
I
II
V3
V2
V1
Hz
250-240 180-190
250-240 180-190

(3) 参数画面3：显示超频值、超频恢复值、欠频值、欠频恢复值；
I
II
V3
V2
V1
Hz
54.0Hz - 52.0Hz
46.0Hz - 48.0Hz

(4) 参数画面3：显示控制类型号、开关类型号，显示主供电回路；
I
II
V3
V2
V1
Hz
TYPE=1 SWITCH=1
PRIOR=I

(5) 参数画面4：显示返回延时T1、暖机延时T2、冷机延时T3；
I
II
V3
V2
V1
Hz
T1=000s T2=000s
T3=000s

****** 提示 ******
在参数画面显示时，除参数画面1外，其他参数画面显示
只能停留2分钟，然后显示屏总是自动跳回到参数画面1显示。

4.2 设立菜单

Input PassWord （输入密码，密码是：1000）
├ Setup System （设立系统参数）
│ ├ Control Type （控制类型，出厂设定为1 —— 市电/市电主备型）
│ │ ├ 0 No Control （无控制，仅做仪表显示）
│ │ ├ 1 Net/Net Backup （1市电/市电主备型）
│ │ ├ 2 Net No Backup （2市电/市电互备型）
│ │ └ 3 Net/Generator （3市电/发电机主备型）
│ ├ Switch Type （开关类型，出厂设定为2 —— SOCOMEC VE系列电动转换开关）
│ │ ├ 1 SOCOMEC VE （1 SOCOMEC VE系列电动转换开关）
│ │ └ 2 SOCOMEC VS （2 SOCOMEC VS系列电动转换开关）
│ ├ Prior Supply （供电优选，出厂设定供电I为主用）
│ │ ├ Supply I Prior （供电I为主用）
│ │ └ Supply II Prior （供电II为主用）
│ └ Calibration （校正仪表，仅供厂家使用，需要密码进入）
│ ├ Clear Old Data （清除原有刻度参数）
│ ├ Step1 120V （校正环节1，输入120V原则信号）
│ └ Step2 240V （校正环节2，输入240V原则信号）
├ Setup Alarm （设立报警参数）
│ ├ High Level 1 （供电I过压值，出厂设定为250V）
│ ├ Low Level 1 （供电I欠压值，出厂设定为180V）
│ ├ High Level 2 （供电II过压值，出厂设定为250V）
│ ├ Low Level 2 （供电II欠压值，出厂设定为180V）
│ ├ High Area （过压报警死区，出厂设定为5V）
│ ├ Low Area （欠压报警死区，出厂设定为10V）
│ ├ Freq Alarm （供电II频率报警值，出厂设定为±4Hz）
│ └ Freq Alarm Area （频率报警死区，出厂设定为2Hz）
├ Setup Time （设立时间参数）
│ ├ T1 Return Time （设立返回延时T1，出厂设定为0s）
│ ├ T2 Warm Time （设立发电机暖机延时T2，出厂设定为0s）
│ └ T3 Cold Time （设立发电机冷机延时T3，出厂设定为0s）
└ Setup Communicat （设立通信参数）
├ Setup Address （通信地址，出厂设定为1）
├ Setup Rate （通信速率，出厂设定为9600bps）
│ ├ 19200 bps
│ ├ 9600 bps
│ ├ 4800 bps
│ ├ 2400 bps
│ ├ 1200 bps
│ ├ 600 bps
│ └ 300 bps
└ Setup Interface （通信接口，出厂为RS232接口，变化通信接口需要在订货时声明）
├ RS232 Interface
└ RS485 Interface

I
0
SET
BDATSC ATS CONTROLLER
II
AUTO 220 220 220
50.0 220 220 220
AUTO
RUN
EXIT
V1
V2
V3
I
II
Hz

5 接线图
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
21
20
19
18
17
26
25
24
23
22
VA1
VB1
VC1
VN1
VN2
VC2
VB2
VA2
SN
S1
S0
S2
S2N
GN
GC
GO
PN
P1
P0
P2
R0
TXD
RXD
GND
N
L

端子
编号
信号
名称
连接
线经(mm2)
说 明
备 注
1
VA1
1.0
被测供电回路IL1(A)相，控制器用电取自该相
需接2A保险保护
2
VB1
1.0
被测供电回路IL2(B)相
需接0.5A保险保护
3
VC1
1.0
被测供电回路IL3(C)相
需接0.5A保险保护
4
VN1
1.0
被测供电回路I零线

5*
VN2
1.0
被测供电回路II零线

6*
VC2
1.0
被测供电回路IIL3(C)相
需接0.5A保险保护
7*
VB2
1.0
被测供电回路IIL2(B)相
需接0.5A保险保护
8*
VA2
1.0
被测供电回路IIL1(A)相，控制器用电取自该相
需接2A保险保护
9
SN
1.0
命令信号公共端（相应SOCOMEC开关端子202）

10
S1
1.0
转换到I命令信号（相应SOCOMEC开关端子203）
常开触点
11
S0
1.0
转换到0命令信号（相应SOCOMEC开关端子204）
常开触点
12
S2
1.0
转换到II命令信号（相应SOCOMEC开关端子205）
常开触点
13
S2N
1.0
转换到II命令信号地（相应SOCOMEC开关端子202）

14
GN
0.5
启停发电机信号公共端

15
GC
0.5
启停发电机信号（常闭触点）
闭合-启动，断开-停止
16
GO
0.5
启停发电机信号（常开触点）
闭合-停止，断开-启动
17
PN
0.5
输入信号公共端（相应SOCOMEC开关端子302）

18
P1
0.5
开关位置I输入信号（相应SOCOMEC开关端子303）
常开触点
19
P0
0.5
开关位置0输入信号（相应SOCOMEC开关端子304）
常开触点
20
P2
0.5
开关位置II输入信号（相应SOCOMEC开关端子305）
常开触点
21
R0
0.5
远端置0输入信号，可接消防报警，火灾时开关置0断电
常开触点
22*
TXD/DATA+
0.5
通信口RS485数据线正极
或RS232TXD
23*
RXD/TR
0.5
通信口RS485终端匹配电阻（22、23短接）
或RS232RXD
24*
GND/DATA-
0.5
通信口RS485数据线负极
或RS232GND
25
N
1.0
AC220V供电输出零线（相应SOCOMEC开关端子103）
取自二路供电L1(A)相
需接2A保险保护
需接2A保险保护
26
L
1.0
AC220V供电输出火线（相应SOCOMEC开关端子102）

*注： ① 发电机组作为备用电源时，必要接到供电回路II （即端子号5、6、7、8）上。
② 如果被控制是单相电回路，须将控制器三相信号并联，即端子1、2、3并联接供电I火线，
端子6、7、8并联接供电II火线。
③ 出厂时缺省配备通信接口为RS232，如需RS485接口，请在订货时声明。
④ 所有连接线及外接保险需要顾客配备。

6 控制类型
BDATSC系列双电源转换控制器智能设计具备三种控制类型：

1型
市电/市电主备型
（自投自复）
用于二路市电主备系统：
当主供电回路故障时（过压或欠压），开关自动投入到备用供电回路；
当主回路恢复正常时，开关延时一段时间（返回延时T1）后自动切回到主供电回路。
2型
市电/市电互备型
用于二路市电互为备用系统：
当供电回路I故障时，开关自动投入到供电回路II；
当供电回路I恢复正常时，开关并不切回到供电回路I，只有在供电回路II故障且当供电回路I正常时，开关才自动切回到供电回路I。
3型
市电/发电机主备型
（自投自复）
用于市电为主供电、自备发电机组为备用供电系统：
当市电故障时，开关控制器先发出启动发电机信号，待发电机组启动并正常运营一段时间（暖机延时T2）后，开关自动投入到发电机供电回路；
当市电恢复正常时，开关延时一段时间（返回延时T1）后自动切回到市电供电，然后再延时一段时间（冷机延时T3）后发出关闭发电机信号。

BDATSC ATS CONTROLLER

7 开关类型
控制器与SOCOMEC（溯高美）VS系列开关连接示意图
发电机（可选）
监控计算机（可选）
102
103
202
203

205
402
403

405
SOCOMEC开关
VS系列
供电回路I（主用电源）
供电回路II（备用电源、发电机）
BDATSC控制器
14
15
16
启停信号公共端
启停发电机常闭信号
启停发电机常开信号
1
2
3
4
供电IL1(A)相
供电IL2(B)相
供电IL3(C)相
供电I零线
8
7
6
5
供电IIL1(A)相
供电IIL2(B)相
供电IIL3(C)相
供电II零线
26
25
供电输出火线

供电输出零线

22
23
24
RS232接口TXD
RS232接口RXD
RS232接口GND
17
18
19
20
21
输入信号公共端
位置I输入信号
位置0输入信号
位置II输入信号
远端置0输入信号
9
10
11
命令信号公共端
转换到I命令信号
转换到0命令信号
12
转换到II命令信号
13
转换到II命令信号地
注：由于VS系列开关没有“转换到0命令信号”和“位置0输入信号”，因而控制器
位置0批示灯及按键不起作用，控制器也不能远端或通信遥控置开关为0。

控制器与SOCOMEC（溯高美）VE系列开关连接示意图
发电机（可选）
监控计算机（可选）
供电回路I（主用电源）
供电回路II（备用电源、发电机）
远端置0（可选）
102
103
104
105
202
203
204
205
302
303
304
305
SOCOMEC开关
VE系列
BDATSC控制器
14
15
16
启停信号公共端
启停发电机常闭信号
启停发电机常开信号
1
2
3
4
供电IL1(A)相
供电IL2(B)相
供电IL3(C)相
供电I零线
8
7
6
5
供电IIL1(A)相
供电IIL2(B)相
供电IIL3(C)相
供电II零线
26
25
供电输出火线

供电输出零线

22
23
24
RS232接口TXD
RS232接口RXD
RS232接口GND
17
18
19
20
21
输入信号公共端
位置I输入信号
位置0输入信号
位置II输入信号
远端置0输入信号
9
10
11
命令信号公共端
转换到I命令信号
转换到0命令信号
12
转换到II命令信号
13
转换到II命令信号地

8 通信接口
本产品支持二种通信接口：RS232或RS485；采用串行异步通信方式，字符格式为：8位数据位、1位起始位、1位停止位、无校验位；通信速率分为七档：300、600、1200、2400、4800、9600、19200bit/s；通信接口、通信速率以及通信地址都可以通过面板菜单进行设立（详会面板操作）。

9 MODBUS通信合同
本产品支持MODBUS通信合同，采用该合同ASCII模式原则。ASCII模式适合于通过MODEM远程传播，传送字符之间容许有较长时间间隔（不持续），基本数据包格式如下：

祈求命令：
前导字符
命令字
数据地址
数据字数
校验和
通信地址
结束字符
数据值

前导字符
命令字
数据字节数
数据值
校验和
通信地址
结束字符
响应命令：

格式项
字节数
说 明
前导字符
1
16进制数3A（ASCII字符“：”）
通信地址
1
1～255，0为广播数据包，广播包没有响应命令
命令字
1
16进制数03表达读各种数据，个数见数据字数；
16进制数06表达写一种数据，无数据字数；
数据地址
2
详见数据格式简介
数据字数
2
祈求命令数据字数≤34，详见数据格式简介
数据字节数
1
响应命令数据字节数≤68，详见数据格式简介
数据值
N
详见数据格式简介
校验和
1
从通信地址字符到最后一种数据值字符之间所有字符单字节合计和取反再加一，即除了前导字符和结束字符外所有字符单字节合计和要为0
结束字符
1
16进制数0D（ASCII字符“回车”）

MODBUSASCII模式下除了前导字符和结束字符外，其他命令数据均转换成ASCII字符传送。

9.1 遥控命令数据格式
数据地址
字数
参数
范畴
单位
阐明
备注
10进制
16进制
512
200
1
DO1
0/1

1=遥控强制开关置0位

513
201
1
DO2
0/1

1=遥控强制开关置I位

514
202
1
DO3
0/1

1=遥控强制开关置II位

515
203
1
DO4
0/1

1=遥控启动发电机
0=停止
（表1） 遥控命令总计 4个字

举例：遥控强制开关置0位命令，通信地址为1
通信地址
命令字
数据地址
数据值
校验和
高字节
低字节
高字节
低字节
01
06
02
00
00
01
F6

祈求命令：
命令显示 “:01060001F6<CR>” ( 其中 <CR> 表达回车 )

通信地址
命令字
数据地址
数据值
校验和
高字节
低字节
高字节
低字节
01
06
02
00
00
01
F6
响应命令：
命令显示 “:01060001F6<CR>” ( 其中 <CR> 表达回车 )

9.2 复位命令数据格式
数据地址
字数
数据值
(16进制)
阐明
备注
10进制
16进制
1536
600
1
0000
复位控制器程序
无响应
（表2） 复位命令总计1个字

举例：复位命令，通信地址为1，无响应命令
通信地址
命令字
数据地址
数据值
校验和
高字节
低字节
高字节
低字节
01
06
06
00
00
00
F3
祈求命令：

命令显示 “:F3<CR>” ( 其中 <CR> 表达回车 )

9.3 遥测命令数据格式
数据地址
字数
参数
范畴
单位
阐明
备注
10进制
16进制
768
300
1

空

769
301
1
V1a
0～65535
V/100
供电I电压L1相
0～50000
770
302
1
V1b
0～65535
V/100
供电I电压L2相
0～50000
771
303
1
V1c
0～65535
V/100
供电I电压L3相
0～50000
772
304
1
V2a
0～65535
V/100
供电II电压L1相
0～50000
773
305
1
V2b
0～65535
V/100
供电II电压L2相
0～50000
774
306
1
V2c
0～65535
V/100
供电II电压L3相
0～50000
775
307
1
f
0～32767
Hz/100
频率
0～5500
（表3） 遥测命令总计8个字

举例：祈求供电I电压L2相和L3相数据，通信地址为1，
返回数据(16进制)是55F0(220.0V)和5690(221.6V)
通信地址
命令字
数据地址
数据字数
校验和
高字节
低字节
高字节
低字节
01
03
03
02
00
02
F5
祈求命令：

命令显示 “:01030302F5<CR>” ( 其中 <CR> 表达回车 )

通信地址
命令字
数据 字节数
供电I电压L2相值
供电I电压L3相值
校验和
高字节
低字节
高字节
低字节
01
03
04
55
F0
56
90
CD
命令显示 “:01030455F05690CD<CR>” ( 其中 <CR> 表达回车 )
响应命令：

9.4 遥信命令数据格式
数据地址
字数
参数
范畴
单位
阐明
备注
10进制
16进制
1024
400
1

供电状态

1025
401
1

空

1026
402
1

开关运营状态

（表4） 遥信命令总计3个字

供电状态数据格式：
数据位
说 明
D15
为1表达供电II频率欠频(频率过低)
D14
为1表达供电II频率超频(频率过高)
D13
为1表达供电II电压L3相(C相)欠压
D12
为1表达供电II电压L3相(C相)过压
D11
为1表达供电II电压L2相(B相)欠压
D10
为1表达供电II电压L2相(B相)过压
D9
为1表达供电II电压L1相(A相)欠压
D8
为1表达供电II电压L1相(A相)过压
D7
空
D6
空
D5
为1表达供电I电压L3相(C相)欠压
D4
为1表达供电I电压L3相(C相)过压
D3
为1表达供电I电压L2相(B相)欠压
D2
为1表达供电I电压L2相(B相)过压
D1
为1表达供电I电压L1相(A相)欠压
D0
为1表达供电I电压L1相(A相)过压

开关运营状态数据格式：
数据位
说 明
D15
空
D14
空
D13
空
D12
为1表达开关正在切换到II位过程中
D11
为1表达开关正在切换到I位过程中
D10
为1表达开关切换到II位过程超时
D9
为1表达开关切换到I位过程超时
D8
为1表达开关切换到0位过程超时
D7
为1表达控制器在自动方式，为0表达手动方式
D6
为1表达控制器强制(遥控)开关切换到0位，为0表达强制解除
D5
为1表达控制器强制(遥控)开关切换到II位，为0表达强制解除
D4
为1表达控制器强制(遥控)开关切换到I位，为0表达强制解除
D3
为1表达开关在II位置
D2
为1表达开关在I位置
D1
为1表达供电II正常
D0
为1表达供电I正常

举例：祈求遥信数据，通信地址为1
通信地址
命令字
数据地址
数据字数
校验和
高字节
低字节
高字节
低字节
01
03
04
00
00
03
F5

祈求命令：
命令显示 “:F5<CR>” ( 其中 <CR> 表达回车 )

通信地址
命令字
数据 字节数
供电状态值
空
开关运营状态值
校验和
高字节
低字节
高字节
低字节
高字节
低字节
01
03
06
00
00
00
00
00
84
76
响应命令：
命令显示 “:00008476<CR>” ( 其中 <CR> 表达回车 )
