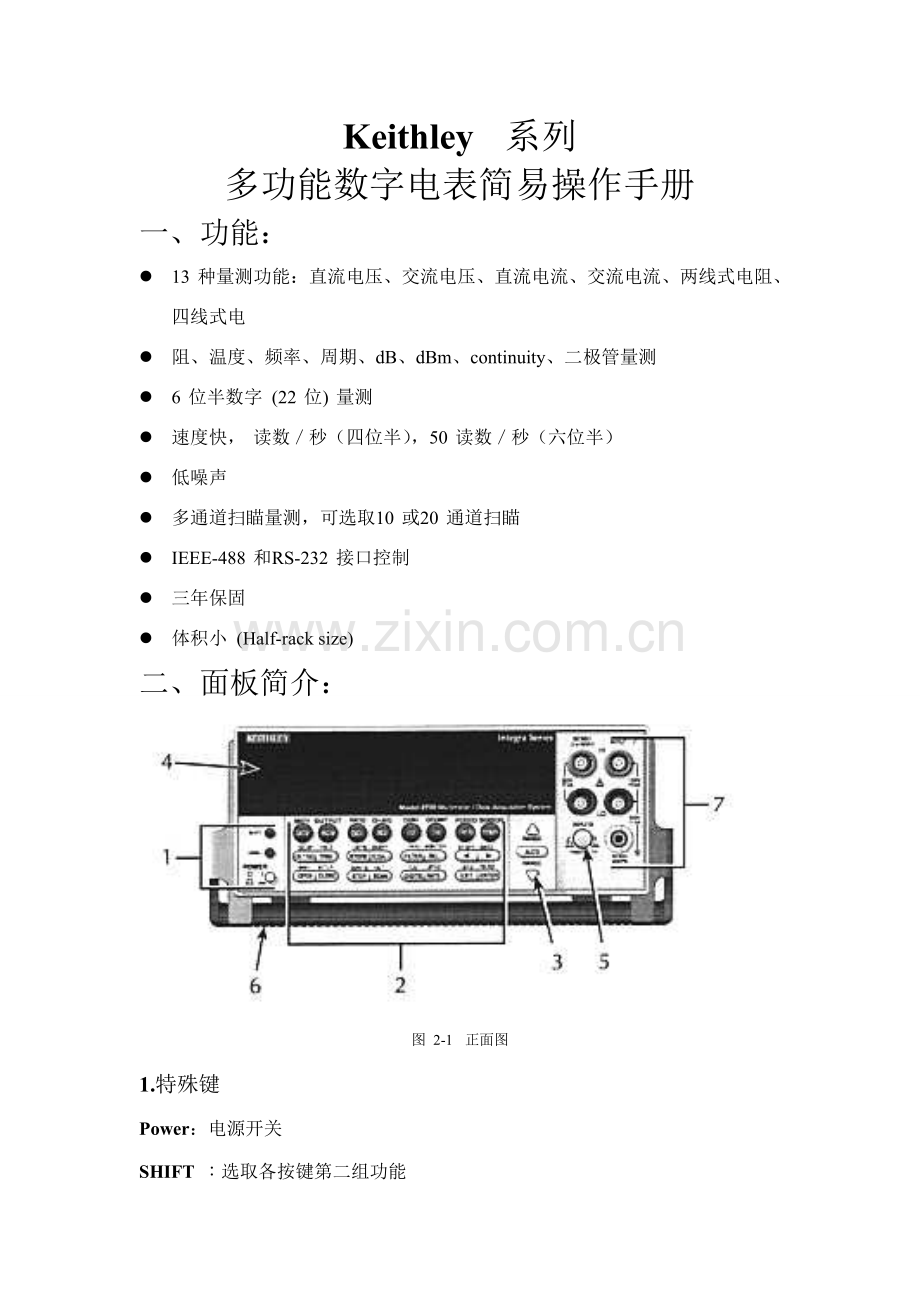

1、Keithley 系列多功能数字电表简易操作手册一、功能:l 13 种量测功能:直流电压、交流电压、直流电流、交流电流、两线式电阻、四线式电l 阻、温度、频率、周期、dB、dBm、continuity、二极管量测l 6 位半数字 (22 位) 量测l 速度快, 读数秒(四位半),50 读数秒(六位半)l 低噪声l 多通道扫瞄量测,可选取10 或20 通道扫瞄l IEEE-488 和RS-232 接口控制l 三年保固l 体积小 (Half-rack size)二、 面板简介:图 2-1 正面图1.特殊键Power:电源开关SHIFT :选取各按键第二组功能LOCAL:取消远程计算机控制,回到仪器
2、面板控制2.功能及操作键第一行(未按SHIFT键):(1) DCV 量测直流电压(2) ACV 量测直流电流(3) DCI 量测交流电压(4) ACI 量测交流电流(5) W2 量测两线式奥姆(6) W4 量测四线式奥姆(7) FREQ 量测频率(8) TEMP 量测温度第一行(先按SHIFT键再按以上各键):(1) MX+B 量测MX+B(2) % 量测比例(3) dBm 量测dBm(4) dB 量测dB(5) CONT 量测continuity(6) 二极管量测(7) PERIOD 量测周期(8) TCOUPL 温度量测有关设定第二行(未按SHIFT键):(1) EX TRIG 选取外部触
3、发源(2) TRIG 面板触发键(3) STORE 设定记忆点数并开始储存(4) RECALL 显示储存量测数值(5) FILTER 启动/取消滤波器(6) REL 启动/取消漂移准位消除功能(7) 左、右键左、右移动键第二行(先按SHIFT键):(1) DELAY 设定触发和量测间延迟时间(2) HOLD 保持读值(3) LIMITS 设定上、下限准位(4) ON/OFF 启动/取消上、下限功能(LIMITS)(5) TEST 仪器自我测试功能(6) CAL 校正功能第三行(未按SHIFT键):(1) OPEN 打开所有通道开关(2) CLOSE 关闭开关(3) STEP 通道切换键(4)
4、SCAN 信道扫描键(5) DIGITS 设定显示位数(6) RATE 设定量测速(7) EXIT 取消键(8) ENTER 拟定键第三行(先按SHIFT键):(1) SAVE 储存当前量测组态(2) SETUP 将量测组态回答到初始设定组态(3) CONFIG 设定最大/最小频道数、定期器等参数(4) HALT 取消扫描(5) GPIB GPIB 设定(6) RS232 RS232 设定3.范畴选取键(1) 更改为较大范畴(2) 更改为较小范畴(3) AUTO 启动/取消自动范畴4.显示屏幕5.输入面板选取开关:选取量测讯号是由正面或是背面面板输入6.仪器臂7.正面面板输入端图 2-2 背面
5、图1.多通道开关扫瞄卡2.背板输入3.Trig Link4.RS2325.GPIB6.电源模块三、操作阐明电压量测(请参阅 “User Manual 2-18 页”) 图 3-1 电压量测接线图1.请先拟定输入面板选取开关是设定在正面面板输入位置。2.接线如图3-1。3.设定位数(DIGITS)、速度(RATE)、滤波器(FILTER)与否打开。4.按DCV 、ACV 选取所要量测功能。5.量测值自动显示于面板上。电流量测(请参阅 “User Manual 2-22 页”) 图 3-2 电流量测接线图1. 请先拟定输入面板选取开关是设定在正面面板输入位置。2. 接线如图3-2。3. 设定位数(
6、DIGITS)、速度(RATE)、滤波器(FILTER)与否打开。4. 按 DCI 、ACI 选取所要量测功能。5. 量测值自动显示于面板上。电阻量测1. 请先拟定输入面板选取开关是设定在正面面板输入位置。2. 接线如图3-3。3. 设定位数(DIGITS)、速度(RATE)、滤波器(FILTER)与否打开。4. 按W2 、W4 选取两线式或四线式量测。5. 量测值自动显示于面板上。 图 3-3 电阻量测接线图频率、周期量测1. 请先拟定输入面板选取开关是设定在正面面板输入位置。2. 接线如图3-1交流电压量测。3. 设定位数(DIGITS)、速度(RATE)、滤波器(FILTER)与否打开。
7、4. 按 FREQ 、PERIOD 选取量测功能。5. 量测值自动显示于面板上。温度量测1. 做温度量测必要透过-TCSCAN 卡及热耦器(thermocouple),热耦器必要先接至-TCSCAN 卡,然后插入 背面插槽,如图3-4 接线。2. 请先拟定输入面板选取开关是设定在正面面板输入位置。3. 按SHIFT+TCOUPL,进入温度量测组态设定,可移动上、下、左、右键进行设定。4. 设定量测单位(UNITS):摄氏(C)、华氏(F)、绝对温度(K)。5. 选取热耦器型态:J、K、T。6. 选取参照接面(JUNC):仿真参照温度接面(SIM)、内建参照温度接面(CH1)。7. 以上温度量测
8、组态设定完毕之后,按确认键返回量测主画面。8. 设定位数(DIGITS)、速度(RATE)、滤波器(FILTER)与否打开。9. 按TEMP。10. 量测值自动显示于面板上。 图 3-4 温度量测接线图数学函数量测mX+B若量测值为X,可设定一斜率m 和截距B,计算mX+B。1.按SHIFT+DCV(mX+B),浮现M :+1.000000,运用上、下键修改设定M 值。2.M 值设定完毕之后按确认键,浮现B :+00.00000 m,运用上、下键修改设定B 值。3.B 值设定完毕之后按确认键,浮现UNITS :MXB,运用上、下键修改设定值,然后按确认键即完毕设定。4.量测值自动显示于面板上。
9、%设定一参照值和量测值做比较,并计算其比例率。100%- = 輸入值輸入值參考值比例讀值1.按SHIFT+ACV(%),浮现REF :+1.000000,运用上、下键修改设定参照值,按确认键即完毕设定。2.量测值自动显示于面板上。dBm设定一参照阻抗ZREF,依下式计算其读值:mWZVdBm REF1( )10log2=1.按SHIFT+DCI(dBm),浮现REF :0000,运用上、下键修改设定参照阻抗,按确认键即完毕设定。2.量测值自动显示于面板上。dB设定一参照电压VREF,将量得之电压转换成分贝表达:REFINVVdB = 20 log1.按SHIFT+ACI(dB),浮现REF :
10、0.000000,运用上、下键修改设定参照电压值,按确认键即完毕设定。2.量测值自动显示于面板上。Continuity 测试1. 请先拟定输入面板选取开关是设定在正面面板输入位置。2. 接线如图3-5continuity 测试接线图。3. 设定位数(DIGITS)、速度(RATE)、滤波器(FILTER)与否打开。4. 按SHIFT+CONT设定临界电阻(Threshold Resistance Level)。(内建值是10W,可设定范畴:11000W)5. 量测值自动显示于面板上。6. 图 3-5 continuity 量测接线图二极管测试 可以量测普通二极管正向偏压及基纳二极管(Zener Diode)基纳电压,操作环节如下:1. 请先拟定输入面板选取开关是设定在正面面板输入位置。2. 接线如图3-6二极管测试接线图。3. 设定位数(DIGITS)、速度(RATE)、滤波器(FILTER)与否打开。4. 按SHIFT+ 。5. 移动上、下键选取测试电流大小。6. 量测值自动显示于面板上。 图 3-6 二极管量测接线图
