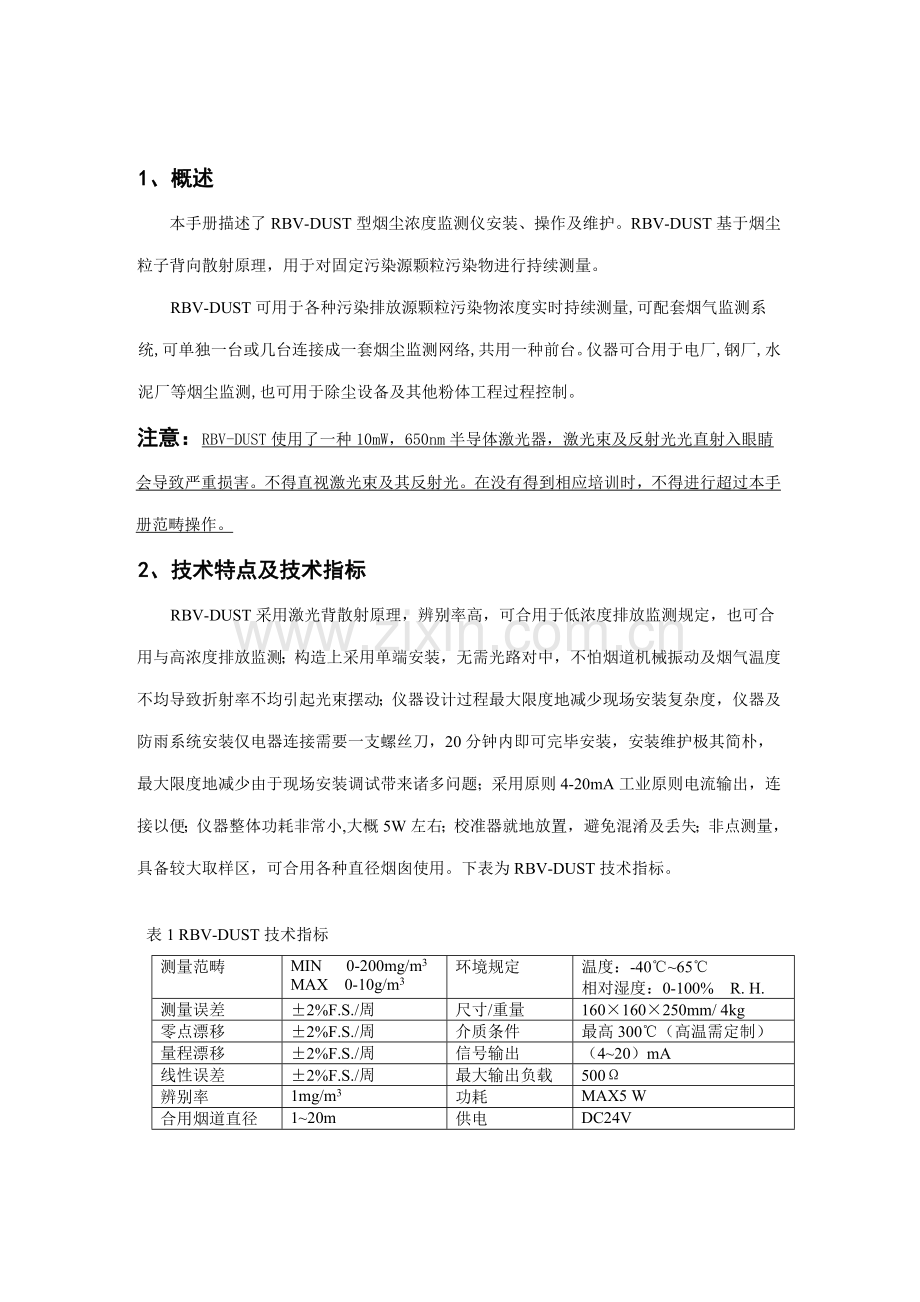

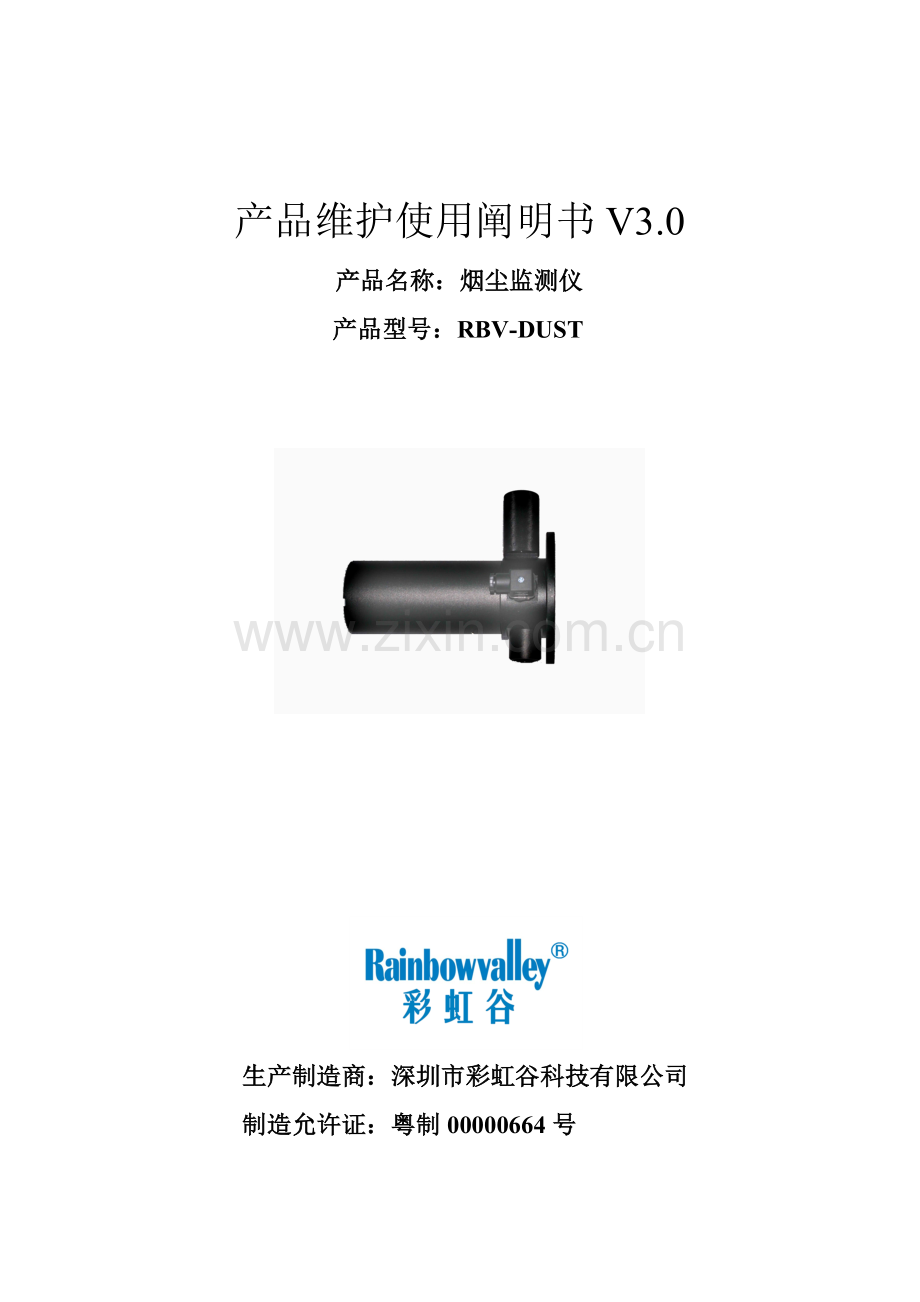

产品维护使用阐明书V3.0产品名称：烟尘监测仪 产品型号：RBV-DUST生产制造商：深圳市彩虹谷科技有限公司制造允许证：粤制00000664号 1、概述本手册描述了RBV-DUST型烟尘浓度监测仪安装、操作及维护。RBV-DUST基于烟尘粒子背向散射原理，用于对固定污染源颗粒污染物进行持续测量。RBV-DUST可用于各种污染排放源颗粒污染物浓度实时持续测量,可配套烟气监测系统,可单独一台或几台连接成一套烟尘监测网络,共用一种前台。仪器可合用于电厂,钢厂,水泥厂等烟尘监测,也可用于除尘设备及其他粉体工程过程控制。注意：RBV-DUST使用了一种10mW，650nm半导体激光器，激光束及反射光光直射入眼睛会导致严重损害。不得直视激光束及其反射光。在没有得到相应培训时，不得进行超过本手册范畴操作。2、技术特点及技术指标RBV-DUST采用激光背散射原理，辨别率高，可合用于低浓度排放监测规定，也可合用与高浓度排放监测；构造上采用单端安装，无需光路对中，不怕烟道机械振动及烟气温度不均导致折射率不均引起光束摆动；仪器设计过程最大限度地减少现场安装复杂度，仪器及防雨系统安装仅电器连接需要一支螺丝刀，20分钟内即可完毕安装，安装维护极其简朴，最大限度地减少由于现场安装调试带来诸多问题；采用原则4-20mA工业原则电流输出，连接以便；仪器整体功耗非常小,大概5W左右；校准器就地放置，避免混淆及丢失；非点测量，具备较大取样区，可合用各种直径烟囱使用。下表为RBV-DUST技术指标。表1 RBV-DUST技术指标测量范畴MIN 0-200mg/m3MAX 0-10g/m3环境规定温度：-4065相对湿度：0-100% R. H.测量误差2%F.S./周尺寸/重量160160250mm/ 4kg零点漂移2%F.S./周介质条件最高300（高温需定制）量程漂移2%F.S./周信号输出（420）mA线性误差2%F.S./周最大输出负载500辨别率1mg/m3功耗MAX5 W合用烟道直径120m供电DC24V3 系统原理及构成RBV-DUST采用背散射原理，主机构造示意如图1所示。主机涉及激光光源及功率控制单元、光电传感与小信号预解决单元、散射光接受单元、显示与输入单元、输出驱动单元、主控单元。激光器发出650nm束以一种微小角度射入排放源,激光束与烟尘粒子作用产生散射光,背向散射光通过接受系统进入传感器转变成电信号进行解决。电路某些实现光电转换、激光束调制、信号放大、解调、光源功率控制、V/I转换功能。整个系统构成涉及主机及校准系统、吹扫系统、连接附件及防雨箱。由于现场规定不同，在诸多场合下只需要主机，因此主机及防雨箱再加空气过滤器为普通原则配备构成。图1 系统原理图4 系统安装及连接41安装准备现场考察是烟尘监测仪可靠使用前提，是安装准备工作第一步。通过现场考察要弄清如下几种问题：安装点位置、安装点烟道/烟囱内净尺寸、安装点壁厚、烟气温度、烟气压力、大概浓度范畴、防护级别及防爆规定、烟气湿度及与否结露。1） 安装点选取安装点选取原则一方面是要尽量满足环保规范规定。普通来说实际状况下大多数安装点不能满足环保规范规定，气流稳定、无变径直管段较长地方是普通通行选取。在选点时应将重点放在能保证等动参比办法精确性上，此外，选取压力较低或负压位置可以使得系统吹扫更可靠。2） 壁厚及直径安装点壁厚及直径是一种较为详细考察项目。对散射法而言壁厚及烟囱直径同样重要。散射法要准拟定义取样测量区普通这个测量区要在烟囱内壁内3001/2烟囱直径内，如果取样测量区在烟囱壁厚内，测量成果将无意义；如果取样测量区过大，烟道壁反射会干扰正常测量。3） 烟气条件对烟气含尘量有一种预估，可以使仪器选型更加详细。在烟尘常态排放浓度在40mg/m3如下时，应优先选用光散射法，这时选用对穿法烟尘监测仪必要进行细致评估及斟酌。现场含尘量预估普通通过设计指标、历史数据判断，经验因素较大。普通较为有经验现场人员通过目测可大概预计烟尘排放浓度：在北方晴每天气，风速在2级如下，中午背向阳光目测烟囱，几乎看不到烟气排放，普通浓度在50mg/m3如下；感觉有淡淡灰色烟气（白色烟气无法估测），普通浓度应当在100mg/m3如下；如果感觉排放烟气较浓，普通浓度应当在150mg/m3以上，浓烟滚滚普通浓度应当在300mg/m3以上了。烟气湿度和温度也许影响到烟尘仪选型及安装形式，是一种要理解参数，如果湿度大，温度低于100摄氏度，则由于烟气结露影响会使得测量偏差增大甚至无法测量，当前所有在线持续监测仪器都不能解决烟气结露对测量影响，应尽量避开这种测点选取；烟气温度过高会影响到与否备选某些防高温办法部件，因而测量湿度及温度参数都是十分重要。烟气压力关系到吹扫系统选型，也是一种较为重要参数。现场条件下烟囱安装点压力大多在微负压，对吹扫非常有利。但在少数烟道上测点，如果刚好在增压风机之后，有也许压力达到几种千帕，对吹扫系统提出了更高规定，也会大大恶化仪器使用条件，应当尽量避免。此外烟气成分也要大概理解，有些过程中监测烟气中具有可燃气体或这时吹扫气就需要采用氮气或其他种类安全气体，同步也规定仪器满足本安防爆规定，考虑在仪器和测点之间安装气体密封及关断装置，以便在仪器维护时可以关断可燃或有毒气体泄露。4） 环境条件安装点环境条件也要考虑到，一年最高和最低环境温度、与否有激烈震动等环境因素。一方面仪器使用环境条件要达到选型规定，令一方面现场安装及及时维护也需要一种适当环境条件。 现场参数拟定涉及烟尘仪选型及设立，安装准备工作第二步。RBV-DUST烟尘监测仪测量范畴及测量区在现场条件下是可调，但调节过程比较复杂，建议顾客在订购时选定精确参数由制造商调节好，简化安装过程。普通在顾客不指明参数状况下，制造商出厂测量范畴普通调节到0-800mg/m3，测量区参数DGT调节到2500mm。普通测量仪器工作时最佳工作状态在其满量程2/3左右，对于烟尘仪则不太相似，烟尘仪工作点在其满量程1/3甚至更低。这是由于现场烟尘排放虽然在除尘设备正常工作时候动态范畴都很大，三电场静电除尘器经常工作在三电场、二电场甚至单电场状态，布袋除尘器也经常工作在一种或数个布袋有轻微泄露状况下。因而烟尘仪要兼顾测量精确及大动态范畴两个方面。常态实际排放浓度在100mg/m3以上状况下，就可以选取0-800mg/m3量程；常态实际排放浓度在40mg/m3以上状况下，就可以选取0-400mg/m3量程等等。在更低常态排放浓度下，就可以选取0-200mg/m3量程。RBV-DUST烟尘监测仪测量区指在烟尘监测仪前面，如果有颗粒物话，烟尘监测仪激光束与颗粒物作用产生后向散射光可以被接受系统感受区域长度。对于DGT2500烟尘监测仪，在烟尘监测仪前面2500mm距离区域内颗粒物与激光束作用产生后向散射光可以被接受系统感受到，超过2500mm距离颗粒物虽然有散射光也不能被接受系统接受到。烟尘监测仪测量区在仪器铭牌上均有标记，其使用两个要点：一种是该参数必要不不大于等于从烟尘监测仪法兰端面到对面烟囱或烟道内壁距离，保证烟道壁反射光不会混入烟尘仪散射光；此外该参数必要不不大于烟道壁厚再加上约300500距离，保证测量区在烟道内部。42 安装图2为系统整个连接图，图2A为烟道为负压状况，图2B为烟道为正压状况。普通安装过程由焊接或预埋、电缆连接、吹扫系统连接几种环节构成。：法兰必要焊接在一种内直径6575钢管上，钢管必要埋置或焊接在烟囱/道上。法兰预埋及焊接强度应能承受约15kg烟尘监测仪本体重量。在焊接施工时注意法兰方位（见图3）。须尽量缩短法兰和烟囱/道之间距，普通预留此尺寸为5070作为扳手空间。仪器取样敏感区在其前面烟囱/道内1.5米左右。对于较小烟囱如果烟囱内直径不大于2.5米则需要在选用时定制.，法兰加工尺寸见图4。图2A 测点压力为负压状况图2B 测点压力为正压状况图3 法兰预埋图4 法兰加工尺寸烟尘监测仪本体与固定法兰通过四个直径8螺栓连接,螺栓和紧固螺母(蝶形螺母)已经包括在原则配备中,不用再此外准备。包括防雨罩配备注旨在焊接固定法兰和烟尘仪法兰之间放置烟尘仪防雨罩固定薄法兰片.当法兰焊接在烟囱上后，如果烟囱内压力为负压-100帕，可以直接将风室及主机通过螺栓进行连接，如果烟囱内压力-100帕，则需要提供保护气源。在负压状况，可以在气室入气口端直接连接一种空气过滤器。在正压状况，则需要一种风机或压缩气源，需要保证气体是干净空气，含尘量应不大于200微克/立方米。风机压力应不不大于测点压力200Pa以上。当测点为负压时可以直接将空气过滤器安装在烟尘仪本体上，如果测点为正压，则需在烟尘仪本体与过滤器之间串接一种高压风机。对于使用仪表气状况，究竟需要多少仪表气，则要复杂某些。普通而言使用高压风机，风量都是足够，但在有些状况下压力不够，标配HB-129风机普通规定烟道内压力不大于1Kpa，如果压力更大则需选用更大压力风机，普通只有在测点选取在工艺过程增压风机出口处时烟道内压力才干超过1Kpa，如果采用非标配风机，由于风机接口也许与HB-129不同，需要作个案考虑。使用仪表气作为吹扫气源则压力足够，气量局限性成了核心问题。由于现场条件复杂，因此要靠流体运动理论和经验掌握。普通如果法兰管较长会需要较小气量，烟道内气流较平稳、速度较低会需要较少气量，普通准则为，吹扫气流可以在镜头前形成固定均匀一定速度保护层。因此气体流动方面经验很重要，通过安装后一周内维护也可以发现空气吹扫保护与否可以达到规定。在采用仪表气状况，气路连接需要作个案解决：烟尘仪预留了一种1内管螺纹接口，可以购买一种与1内管螺纹连接接头和一种卡套式接头分别与烟尘仪主机和仪表气管连接，这种接头可以以便从通用市售接头中选配（图5）。烟尘仪1内管螺纹接口外配过渡接头外配卡套式接头连接气管图5 采用仪表气时气路转接安装好系统后可以进行电缆连接，将电缆通过主机防雨箱防水接头固定后，与所提供一种带四个接线端子防水接头用于连接，图示为接头正面及反面接线端子。接线共有四个端子，其定义为（图6）： 0-机壳接地(安全地)1-24VDAC电源正极2-4-20mA电流输出正极3-公共端（24VDAC电源负极和4-20mA电流输出负极）图6 接线端子5校准5.1 校准器及连接校准器侧定位销钉校准器外形校准器截面图校准器拆分图反螺纹端盖跨度调节螺钉激光反射膜片壳体光窗图7 校准器构造系统配备一种校准器，用于进行零点及跨度校准（见图7）。校准器通过外罩螺纹与烟尘仪主体连接（见图8）。校准器与主机定位状态有三种，把校准器插入主机激光束通过光窗进入校准器时将外罩旋紧时为跨度校准状态；相对于跨度校准状态，把校准器旋转180度插入主机，这时激光光束不能进入校准器，将外罩旋紧时为零点校准状态；将校准器倒置放入主机，校准器主体放入外罩，旋紧外罩为测量状态或存储态。在满度校准状态，激光束通过光窗进出校准器，变化激光反射膜片角度可以变化返回激光束强度，进而变化仪器校准输出值，通过跨度调节螺钉可以变化反射膜片角度。如果在现场如果调节了测量区或增益跳线，跨度输出值会变化，可以通过调节跨度调节螺钉，将跨度输出值恢复。烟尘仪主机校准器外罩校准器图8 校准器与主机连接 5.2 系统校准及增益调节(本节5.2合用于原则版)将校准器安装在零点校准状态，可以通过主机内部后盖上标有Z电位器调节零点值（标有X电位器为工艺零点调节在现场只有当Z电位器无法调节后才作调零使用使用该电位器也许会使零点漂移，需要重新进行零点校准）；将校准器安装在跨度校准状态，可以通过主机内部后盖上标有S电位器调节跨度值（通过主机内部后盖上标有L电位器也可以在一定范畴内调节跨度值，这种调节办法是通过变化激光器输出功率办法实现，普通调节跨度时优先通过S电位器）。见图8。图8 零点及跨度点调节无论对穿还是散射，烟尘颗粒物性及大小及浓度都会对光信号产生影响，设定一种统一量程不能完全适应不同测量目的。在现场经常需要变化仪器量程。普通建议不要随旨在现场变化量程，如需变化则按照图9文字阐明进行。需要阐明是如果通过变化跳线设立变化了增益，则本来满量程输出会大幅度变化，这时不能采用调节S电位器调节输出值，需要将校准器定位于主机跨度校准状态，通过调节“跨度调节螺钉”使仪器输出达到本来满度输出值。 图9 增益跳线注意：当进行了测量区调节或变化了增益跳线设立后不能直接进行跨度校准，必要一方面调节校准器原则输出值。详细做法是：将校准器按照跨度校准方式插入主机，同步旋下反螺纹端盖，调节跨度调节螺钉，使得输出达到20mA，旋上反螺纹端盖上紧校准器外罩，测量输出，如果偏离20mA可多次按照上述办法试错，最后完毕测量区调节后校准器调节。53 系统校准（本节5.3及5.4，5.5合用于显示板）零点校准是将校准器与主机连接在零点校准状态按照章节5.4环节进行操作。跨度校准是将校准器与主机连接在跨度校准状态按照章节5.4环节进行操作。54 系统显示及状态系统显示面板如图10所示，上部为按键区，分为S、D四个按键，用于实现系统设立功能，在背面论述中，按一次按键指由按下按键持续大概1秒到松开按键过程，而按下按键指持续按下按键。中间为显示区，显示区包括主显示、辅助显示、范畴批示。辅助显示区用以辅助批示设立过程状态，范畴批示用以指明设立时测量范畴。系统共有三个状态，正常测量状态、设立状态、内部设定状态。正常测量状态为系统常态，正常状况下，系统上电后会自动进入正常测量状态，在正常测量状态辅助显示区无任何显示。正常测量状态系统只是按照系统设立及设定进行正常测量、显示、输出或校准。在正常测量状态可以通过按一次D 键将主显示单位在mg/m3和mA之间切换。55 系统设立系统设立完毕由量程设立、零点及满度校准、参比系数修改、自动校准周期设立到返回正常测量状态功能环定义。一方面在正常测量状态，按一次S键，进入量程设立子状态，在此状态辅助显示区会浮现“SET”、“s”字样。这时通过或按键可以交替在测量范畴250、500、1000、（mg/m3）切换，实现测量范畴设立。在量程设立子状态，按一次S键，进入参比系数设立子状态，辅助显示区会浮现“SET” 、“”字样。主显示区显示出厂设立原则参数值Kb（普通为2047），可以通过或变化此参数值。当参比实测值比仪器测量值大时，可以等比例减小Kb，当参比实测值比仪器测量值小时，可以等比例增大Kb。也就是经参比修正后Kb=Kb（原设立）（参比实测数据/仪器测量数据）。在参比系数设立子状态，按一次S键，进入自动校准周期设立子状态，辅助显示区会浮现“SET” 、“t”字样。主显示区显示自动校准周期（单位为天），可以通过或变化此参数值（注意：对无自动校准功能型号校准周期设立值必要为零，不要输入任何其他值）。当此值为零时为不进行自动校准。在自动校准周期设立子状态下，按一次S键，进入手动校准子状态，辅助显示区会浮现“SET” 、“z” 、“s”字样。在手动校准子状态下可以通过按一次进入零点手工校准，主显示区显示零点校准后仪器输出值，在辅助显示区显示SET” 、“z”字样这时如果按一次键，则仪器不存储零点校准值退出校准状态进入正常测量状态；在辅助显示区显示SET” 、“z”字样时如果按一次S键，则仪器存储零点校准值退出校准状态进入正常测量状态。在手动校准子状态下（辅助显示区浮现“SET” 、“z” 、“s”字样），可以通过按一次进入跨度手工校准，主显示区显示跨度校准后仪器输出值，在辅助显示区显示SET” 、“s”字样这时如果按一次键，则仪器不存储跨度校准值退出校准状态进入正常测量状态；在辅助显示区显示SET” 、“s”字样时如果按一次S键，则仪器存储跨度校准值退出校准状态进入正常测量状态。图10 仪器操作面板如下框图（图11）为设立功能环框图。（注意：对无自动校准功能型号校准周期设立值必要为零，不要输入任何其他值）测量状态 按一次S键 量程设立状态 变化测量范畴再按一次S 参比系数设立状态 变化参数值再按一次S键 校准周期设立状态 变化参数值再按一次S键 显示输出零校准值 按一次键不存校零值退回测量状态按一次S键存储校零值退回测量状态手动校准状态 按一次键选取校零按一次键选取校满 显示输出满校准值 按一次键不存校零值退回测量状态按一次S键存储校零值退回测量状态图11 按键操作环节注意：（1）在进行跨度校准时一定要在1000mg/m3量程档进行，如果仪器当前运营在其他量程档需要一方面进入1000mg/m3量程档，跨度校准完毕后再返回原先档位。（2）当进行了测量区调节后不能直接进行跨度校准，必要一方面调节校准器原则输出值。详细做法是：将校准器按照跨度校准方式插入主机，同步旋下反螺纹端盖，调节跨度调节螺钉，使得输出达到20mA，旋上反螺纹端盖上紧校准器外罩，测量输出，如果偏离20mA可多次按照上述办法试错，最后完毕测量区调节后校准器调节。6 维护l 初次安装维护建议顾客在系统安装后3天第一次检查仪器,而后30天再次检查,如无问题,则可以3个月为间隔检查RBV-DUST,此检查重要检查光学窗口与否被污染,清洁风系统系统与否有效。l 正常维护正常状况下，建议每季度检查一次RBV-DUST，如经初次检查发现仪器环境恶劣，不能满足规定，顾客需经常更换空气过滤器，则需要变化常规维护时间，依照实际状况而定。在正常维护时，仅仅光学窗口需要清洁，清洁液为50%酒精和蒸溜水溶液，酒精要用化字纯级，注意不要用具有油酒精。l 空气过滤器清洁系统有一种空气过滤器，保证灰尘不进入光学头。空气过滤器要定期清洁或更换，可把空气过滤器卸下,用风吹掉上面灰尘,也可以用请水冲洗,如果过滤器过滤面无损伤,过滤器风阻不大,还可以继续使用,经常检查过滤器工作状态，保证足够清洁气。此外，要注意清洁过滤器摆放位置，保证不让雨水等通过过滤器时入风机由及仪器内。7现场故障诊断及对策1、 第一类故障故障实质：仪器也许已经损坏解决方式：返回原厂修复故障诊断要点：（1）激光无输出；（2）使用校准器做零点及跨度校准时输出无变化，并且让激光束投射在仪器前500左右距离一张白纸上，仪器输出与拿掉白纸比较没有变化2、 第二类故障故障实质：仪器设立不当解决方式：征询原厂、现场解决故障诊断要点：（1）零点及跨度点不准；（2）超量程；（3）仪器输出信号很小；（4）烟道无烟气但仪器输出显示有较高烟尘浓度，但用校准器校准时零点又是精确故障解决要点：（1）使用校准器调节零点与跨度点并进行零点与跨度校准。（2）一方面要确认与否的确超量程。要排除掉两个因素：a）与否在测量区有障碍物致使光束照射到障碍物反射光被当作散射信号进入接受镜头 b）与否测量区与烟道（烟囱）直径相匹配（如不匹配光束到对面烟道壁反射光被当作有效信号）（测量区调节参照章节10.2进行或由厂家调节）。排除掉以上两个因素之外，如果仪器经校准器校准是正常，当安装到现场时输出经常超过20mA就代表超量程了。如果超量程了，则通过按键增大一种量程档次，如果最大量程档都满量程则需要由厂家进行量程调节。需要引起注意是，如果烟气温度较低，湿度较大，引起烟气结露，则容易浮现超量程现象，这种状况应当征询生产厂家进行解决。3、 第三类故障故障实质：接线及安装错误解决方式：征询原厂故障诊断要点： （1）接线错误仪器不能正常工作（2）仪器镜片很容易积灰故障解决要点：（1）参照阐明书对的接线。（2）如果负压没有装风机确认与否有时会浮现正压；与否安装了空气过滤器。如果安装了风机压力与否足以克服烟道正压，如果风机压力不够需要高选压力更高型号。如果现场使用是仪表气或压缩机产生压缩空气，则要考察气量与否足够，与否经常断气，如果是这样则最后不要使用压缩空气作吹扫气源。8 例外状况解决81 量程、动态范畴讨论及调节在RBV-DUST出厂前已据顾客反馈信息对动态范畴进行了调节，但由于烟尘散射与烟尘光学特性有关，虽然对一种详细排放源而言相似烟尘浓度相应相似信号输出，但不同排放源既使排放浓度相似由于烟尘颗粒物光散射特性不同输出信号却也许有差别。仪器出厂前给出量程是不精确，精确量程必要通过参比拟定，这就有也许导致出厂前动态范畴设立不太适合顾客现场条件，导致仪器安装后信号输出太低损失仪器敏捷度或太高超过RBV-DUST动态范畴。如果信号太小可以减少一种测量范畴挡次，如果信号满量程则要区别几种不同情形，详细参见章节7相应某些。8.2测量区与校准器跨度输出调节测量区大小与烟尘仪接受透镜口径、传感器大小、激光束入射倾角、光束衍射等有关。事实上当构造及光路拟定后唯一可以调节测量区量是激光束入射倾角。图11为一种实际测量区图示。图12为测量区调节示意图。传感器能接受光立体区域接近一种大概立体角1度圆柱区域，在此区域中如果颗粒物发出拟定调制频率光就会被传感器接受到作为有效烟尘浓度信号。激光束穿过受光区域时，在受光区域内光束与颗粒物作用产生散射信号作为评价烟尘浓度基本信号源。在受光区域外颗粒散射光不能被传感器接受到。烟尘仪在使用安装前原则测量区设立为：L+L1+L2=2500；在烟道中光路关系应为图示布局。理论上讲，激光束与受光区域交点应在距离烟囱对面内壁（A侧烟道壁）烟囱中心侧100以上烟囱内部，且在B侧烟道壁烟囱内部烟囱中心侧200以上。如果激光束倾角过小则激光束在受光区域内与A侧烟道内壁相交，形成满漫反射光进入传感器形成“伪”烟尘浓度信号，并且漫反射与烟尘颗粒物散射比较要强几种数量级，因此这时往往仪器会满量程输出；反之如果激光束倾角太大，激光束与受光区域交点在B侧烟道壁内部，取样区不能代表实际区域，体现成果是烟尘浓度过底且波动很小，因而对散射式烟尘仪法兰筒而言不要太长，对于小直径烟囱烟道壁厚加上法兰筒长度一定要仔细考虑不要太大。一种值得注意问题是如果在法兰内筒有积灰或其他障碍物或在烟囱内有障碍物挡住了激光束也会产生类似激光束倾角过小输出满量程现象。在实际使用过程中在烟尘仪选型时烟囱大小壁厚等由于种种因素与选型时不一致，这时烟尘仪使用就产生了问题。就必要对测量区进行现场调节。对于现场测量区设立不当重要有如下几种状况：A侧烟道壁点B侧烟道壁点激光束与受光区交点烟囱壁厚 L2固定法兰扳手空间 L1理论测量区 L烟囱壁光斑反射点激光束倾角烟囱内直径D烟囱外直径D1受光区域夹角传感器紧固螺钉激光器调节螺钉激光束受光区域图11 测量区定义图12 测量区调节1 测量区设立过大，致使激光束在受光区内与烟囱壁相交2 激光束与受光区域交点在B侧烟道壁内部，取样区不能代表实际测量区域以上两种状况都需要调节激光器倾角，调节过程如下：1） 将主机与校准器连接，调节零点在3.90-4.0mA；2） 在环境光较暗地方将主机固定，激光器光束在较大范畴内无障碍。3） 调节紧固螺钉和调节螺钉使得激光器光束倾角变化；4） 调节紧固螺钉和调节螺钉使得激光器光束倾角变化同步，使用一种灰色材料如纸板水泥块或报纸等作为靶子（模仿烟囱内壁灰度值），沿着激光束方向由近及远移动靶子，同步测量仪器输出；普通仪器输出由小变大到22mA以上，然后又慢慢变小，直到信号小到零点值加0.15左右值时,记录该点到烟尘仪端面距离,该距离为图示L+L1+L2,烟囱内径D加壁厚L2加扳手空间L1应不不大于该距离.通过多次重复调节可以将仪器调节到所需烟囱直径.5） 测量区调节后普通零点不会变但跨度点会变化，这时需要调节校准器输出，详细参见章节7。 83 高浓度问题光学办法无论对穿法还是散射法在较高浓度时都存在非线性问题，也就是说浓度和仪器输出之间呈现不是比例关系。光闪烁法及静电感应法都存在类似状况。好在在普通排放监测规定浓度范畴内这种非线形导致偏差可以忽视不计。普通而言没有通过精准计算凭现场经验估测，光学法和静电感应法烟尘浓度在500mg/m3如下不用考虑非线形因素导致偏差（这里所说非线性仅指由于颗粒间干扰导致光或荷电变化引起非线性因素）。固然对穿法和光闪烁法还要考虑光程大小、散射法要考虑取样测量区大小及位置。在有些状况下需要测量很高浓度烟尘排放，如在有些脱硫除尘前测点，烟尘浓度也许超过1000mg/m3，有些测点烟尘浓度可以达到20g/m3，这时就必要考虑非线性因素了。其实在每套仪器安装到现场后如果是用于环保监测，都需要进行参比，以精确地定量仪器输出与烟尘浓度关系。从广义上讲两组数据之间有关性及线性关系是两个不同概念。两组数据之间有关系数为1（或者说完全有关），但之间关系可以不是线形关系。因而两组数据之间还存在一种关系匹配模式问题。参比实验两组数据（参比数据及仪器记录数据）之间关系匹配模式普通采用多次回归方式达到。普通采用二次回归即可达到环保排放规定原则。因此对于高浓度下测量需要一种二次以上回归匹配模式。对于数据回归可一方面将回归数据做成两行然后按照如下操作环节采用EXCEL直接进行：1 点击图表向导2 选取散点图，点击下一步3 选中要回归两行数据 ，点击下一步4 点击完毕5 光标移到图中数据点上，单击选中数据系列后点击右键6 在谈出菜单上选取添加趋势线7 选取多项式回归，阶数选取28 在选项一页中点勾显示公式及显示有关系数9 拟定完毕普通烟尘仪4-20mA输出通过采集或软件已经作了变换。电流变成了电压V，电压通过C=KV转换成了浓度值 ，如果将系数K设为1，则软件记录值为原始信号电压。将电压及等动取样成果做回归即可得到响应系数 二次回归成果普通为 C=K0+KV-K1*V*V如此回归后也许存在很小常数项，普通状况下可以忽视。图12给出了同一组数据采用线性回归和二次回归后有关关系。 系统显示浓度50.75415.45619.5700500.59247981172.5647.588电压/电流0.36252.96754.42553.5756.65.78.3754.62563等动取样成果67.2548636824528928755.6992659.85图12 参比实验数据解决84 烟气中水份干扰普通顾客在仪器选型时除了对各个参数指标考察较为详细外，总要问一种问题：烟气含水量会否干扰仪器测量成果。事实上，烟气含水并不一定影响测量成果，要看水积聚状态。换言之，对于气态水，对于颗粒物测量干扰可以忽视不计。但以雾滴形式存在水则对颗粒物测量形成极大困扰。仪器无法剥离细小水滴导致散射及消光，因而也就无法精确地消除水雾干扰。在现场常遇到如下几种情景：1）烟气温度在100摄氏度以上，这时烟气水分以气态形式存在，不会对测量成果导致干扰，这里指100摄氏度以上是指在采样点或测量区温度，尽管有时特别是在北方冬天烟囱出口处排放是白色烟雾（意味着环境温度在烟气露点如下，烟气中水结成了微小水滴），只要在测量区烟气温度在露点以上即可（普通为100摄氏度以上），绝大多数电厂排烟温度在100摄氏度到200摄氏度之间，因而绝大多数电厂排烟状况即是如此；2）烟气温度在100摄氏度如下，这时测量区烟气温度普通低于露点，烟气水分以雾滴状形式存在。在石化行业中可以遇到这种情景，采用水幕除尘烟气也大都是这种状况。这种状况下，如果烟气含水量变化不大，烟道采用了较好保温办法，烟气中雾滴状水份变化不大，通过参比实验可以消掉烟气中水滴干扰。如果烟气含水量变化较大、烟气中水雾滴变化较大，则测量成果就会受到大干扰，能否使用取决于参比实验有关性。 为了提高部件及整机性能和可靠性，也许对仪器硬件或软件会作某些改动，这有也许与阐明书中内容有不一致地方，请您可以谅解。 如果在使用中发现任何错误或者您有什么问题，敬请拨打咱们技术服务热线：(： FAX： E mail :
