执行原则：GB/T7722-
TM-H系列价格标签秤
使用阐明书
上海大华电子秤厂
注：打印头片不属保修范畴 (( )

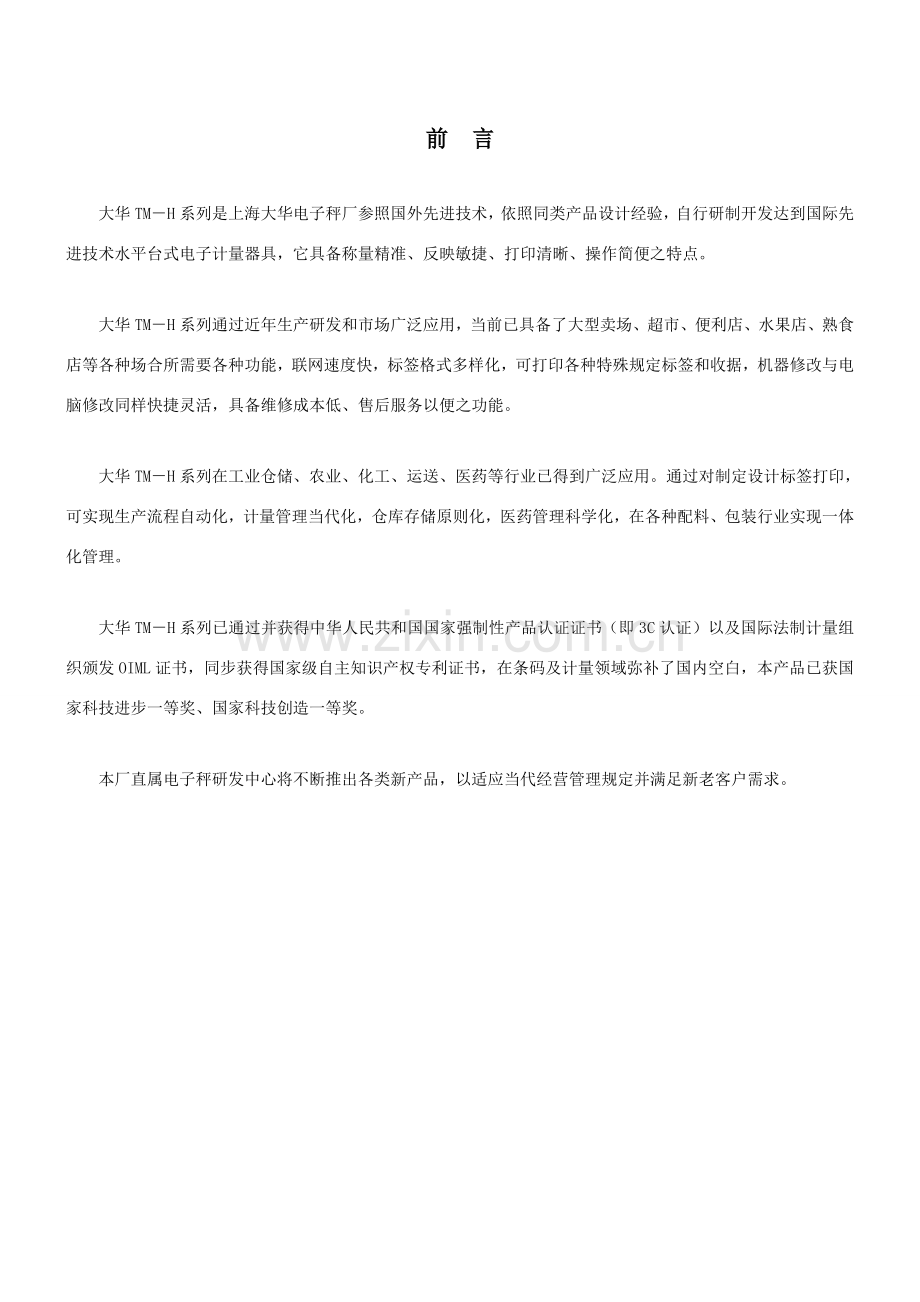

前 言
大华TM－H系列是上海大华电子秤厂参照国外先进技术，依照同类产品设计经验，自行研制开发达到国际先进技术水平台式电子计量器具，它具备称量精准、反映敏捷、打印清晰、操作简便之特点。
大华TM－H系列通过近年生产研发和市场广泛应用，当前已具备了大型卖场、超市、便利店、水果店、熟食店等各种场合所需要各种功能，联网速度快，标签格式多样化，可打印各种特殊规定标签和收据，机器修改与电脑修改同样快捷灵活，具备维修成本低、售后服务以便之功能。
大华TM－H系列在工业仓储、农业、化工、运送、医药等行业已得到广泛应用。通过对制定设计标签打印，可实现生产流程自动化，计量管理当代化，仓库存储原则化，医药管理科学化，在各种配料、包装行业实现一体化管理。
大华TM－H系列已通过并获得中华人民共和国国家强制性产品认证证书（即3C认证）以及国际法制计量组织颁发OIML证书，同步获得国家级自主知识产权专利证书，在条码及计量领域弥补了国内空白，本产品已获国家科技进步一等奖、国家科技创造一等奖。
本厂直属电子秤研发中心将不断推出各类新产品，以适应当代经营管理规定并满足新老客户需求。
目 录
一、解释及操作指令集 4
1.1 名词解释 4
1.2 操作指令集 4
二、概述 5
2.1 外观 5
2.1.1 电子秤外观图 5
2.1.2 电子秤各接口图 6
2.2 安装 6
2.3 显示和键盘 6
2.3.1 显示 6
2.3.2 键盘 7
2.4 规格参数 7
2.5 打印机 7
2.5.1 打印机参数 7
2.5.2 装纸 8
2.6 本手册阅读办法 8
三、使用指南 8
3.1 初始准备 8
3.2 开机 9
3.3 手动置零 9
3.4 销售 9
3.4.1 称重商品销售 9
3.4.2 计件商品销售 10
3.4.3 定重商品销售 10
3.5 去皮 10
3.5.1 实物去皮 11
3.5.2 数字去皮 11
3.6 变化单价 12
3.7 折扣 12
3.8自动打印 13
3.8.1自动打印(计重方式) 13
3.8.2自动打印(计数方式) 14
3.8.3 自动打印(定重方式) 15
四、设立 16
4.1 系统参数设立 16
4.2 系统时间设立 19
4.3 重量标定（校准） 19
4.4 快捷键设立 20
4.5 标签格式设立 21
4.5.1 通用某些格式设立 21
4.5.2 Text某些格式设立 24
4.5.3 打印字体阐明 27
4.6 IP地址设立 29
4.6.1初始网卡IP地址 29
4.6.2手工修改网卡IP地址 29
五、内容编辑 30
5.1 PLU信息编辑 30
5.2 特殊信息编辑 31
5.3 Text文本编辑 32
六、惯用标签格式设立 33
七、记录 33
7.1 时间段日报表 34
7.2日销售报表 34
7.3 单品日销售报表 35
八、清除 35
8.1 清除记录数据 35
8.2 初始化电子秤信息 36
8.3 清除商品信息 36
九.电脑安装操作软件 37
9.1 系统规定 37
9.2 安装 37
9.3 重要功能 37
一、解释及操作指令集
1.1 名词解释
u PLU：指商品信息，包括信息如：编码、商品代码、单价、部门号、计价方式、有效期等等。
u 中文区位码：录入中文信息时，每个中文用4位数字代码表达，每个中文4位代码即是中文区位码。
u ASCII码：录入字符信息时，每个字符用3位数字代码表达，每组代码即为ASCII码。
u 称重计价：PLU一种计价方式，即按照商品重量来计算其售价。
u 计件计价：PLU一种计价方式，即按照商品数量来计算其售价。
1.2 操作指令集
规定操作目
方式
环节
实现操作成果
第一步先按
第二步再按
1
调PLU数据
①
按快捷键
PLU皮重，单价等可显示出来
②
按数字键
按
③
按
按数字键输入商品编码，再按
2
清除当前显示PLU内容
①
按
清除当前显示PLU信息
3
去皮
①
物体放上秤盘后按
去除皮重
②
输入皮重重量值
按
4
查看时间
①
按
显示当前年月日时分秒时间
5
各项功能设立
①
按
进入功能选项菜单，选取不同项目相应相应功能设立
6
单价折扣
按
输入折扣比例再按
实现单价打折
7
变化计数数量
按数字量（计数量）
按
实现计数量变化
8
自动打印称重方式
先按PLU快捷键再按
5秒内按
进入自动打印状态(称重方式)
9
自动打印计数方式
先按PLU快捷键再按
5秒内按在皮重窗口会提示出入打印间隔时间，再输入间隔时间
按
进入自动打印状态(计数方式)
10
自动打印定重方式
先按PLU快捷键再按
5秒内按再输入间隔时间
按
进入自动打印状态(定重方式)
11
取消自动打印功能
按
恢复单次打印功能
12
退出设立选项
按
退出功能设立选项，回到初始状态
二、概述
2.1 外观
2.1.1 电子秤外观图
电子秤正视图
2.1.2 电子秤各接口图
注:各型号秤之间由于配备不同,因而安装接口也许有所不同,请在购买前拟定。
2.2 安装
电子秤使用前须先将显示头安装于立杆上，并将立杆固定于电子秤底部（如右图）。
安装时请顾客注意将Φ3mm螺丝用于固定显示头及立杆；Φ4mm螺丝用于固定立杆底座。
2.3 显示和键盘
2.3.1 显示
Ø 1：当电子秤在稳定状态下，稳定批示；
Ø 2：当净重窗口显示为零时，零位批示；
Ø 3：当秤处在待机状态时，显示是TEXT 1信息（默以为店名），当调取商品时，显示是商品名称；查看日期显示是日期和时间；
Ø 4：当秤发生去皮操作或者屏幕有皮重值显示时，皮重值批示；通讯时有通讯提示；
Ø 5：称重时为总价窗口值；当通过编码调取plu信息时显示是输入商品编码；
Ø 6：称重状态下为单价显示窗口；
Ø 7：销售状态下为重量或数量显示值；
2.3.2 键盘
1. 键盘图：
～：数字键用于输入数字
1. [打印]——打印出票和在电子秤上进行手工编辑时起保存作用；
2. [日期]——显示当前日期和时间；
3. [清除]——清除输入数据、内存数据，返回主界面（即待机状态）；
4. [折扣]——对商品进行打折功能，在功能菜单中起向上翻页作用；
5. [倍数]——计数状态可以对数量进行选取（不必称重时用），在设立某项功能时起向下翻页作用；
6. [功能]——进行设定期用；
7. [确认]——每次功能设定，须按确认键方可进入功能设定；
8. [去皮]——扣除皮重值，当有皮重时，再按去皮键无效。在设立状态下为向下一步
9. [置零]——去除重量窗不为0值，使之进入“0”位；注意单次置零数量不得不不大于4%满称量；在设立状态下为向上一步；
10. [PLU]——调用PLU数据
2.4 规格参数
u 电源：220V＋10％－15％ 频率50～60Hz
u 温度：操作温度0℃～40℃；保存温度-10℃～40℃
u 湿度：≤85％RH
u 最大秤量（检定分度值）：3kg（1g）、6kg（2g）、15kg（5g）、30kg（10g）
u 精确度：1/3000F.S
u 显示：液晶屏
2.5 打印机
2.5.1 打印机参数
u 打印方式：热敏
u 字库：国标一、二级中文库
u 打印速度：75mm/s
u 打印宽度：56mm
u 纸卷宽度：60mm（Max.）
u 纸卷外径：90mm（Max.）
u 纸卷内径：40mm（Min.）
2.5.2 装纸
1. 如图箭头方向，向下扳活动扳手，抬起打印头；
2. 先将纸卷装上发放轴，注意走纸方向，如图从下端走纸；
3. 将纸从走纸通道穿过；
4. 将回收纸卷在回收轴上；
5. 将回收纸用U形卡片卡住；
6. 标签纸装在打印头上方出纸1mm处；
7. 向上扳活动扳手将打印头压下；
2.6 本手册阅读办法
u 阅读本手册时，操作见表格最左列，表格别的列为实行最左列操作后电子秤各个窗口显示内容；
u 本手册阅读时请先确认电子秤工作状态。
u 在本手册操作设立过程中，若遇误操作，可直接按下键，半途退出，先前所作修改将不被保存；
u 本阐明书提及显示某些相应如下：
三、使用指南
3.1 初始准备
1. 开机前请保证电子秤与地有较好连接；
2. 开机前将秤盘放稳，请移除秤盘上重物，保证电子秤空载；
3. 将秤放置于水平支撑面或调节秤脚，使电子秤水平仪水平泡位于正中位置，如下图所示；
调节对的 未调好
4. 开机前请保证打印机已对的装纸；
3.2 开机
操作
显示
确认秤台上没有任何重物，打开电源开关
3.3 手动置零
若使用一定期间后，电子秤浮现零位偏差；或者有置零需求时，可按置零键手动置零。
操作
显示
空载时有净重数值显示
按
注：如有实际需要，如在秤盘上固定加一种轻质托盘，也可手动置零使电子秤恢复零位；手动置零范畴普通为不超过满秤量4％。
3.4 销售
3.4.1 称重商品销售
操作
显示
待机状态
输入PLU编号，(例如2号PLU) 则按下
按 此时单价窗将显示2号PLU商品信息，如16元/kg
放上待称商品（如重量为1kg）
按 即可打印出票，拿下商品，回到零位状态
3.4.2 计件商品销售
操作
显示
待机状态
输入PLU编号，(例如3号PLU) 则按下
按 此时单价窗将显示3号PLU商品单价，如18元/件
若只销售一件，则直接按打印键打印，如销售数件则输入实际件数（如销售5件）按下，再按
按 键即可打印
3.4.3 定重商品销售
定重商品需预设好（详见5.1PLU信息编辑），打印定重商品时只需先调用PLU，然后直接按即可。
3.5 去皮
本秤可以实现3种去皮方式：预置去皮、实物去皮、数字去皮。预置去皮涉及到PLU设立，故将在PLU设立章节中简介。如下为实物去皮及数字去皮设立。
3.5.1 实物去皮
操作
显示
待机状态
先将2号PLU调出（如上节3.4.1）按下 和
放上待去皮重物
（如一种重量为600g托盘）
按
放上待称物品（如重量为1kg）
按 即可打印出票，拿下商品及托盘
3.5.2 数字去皮
操作
显示
待机状态
先将2号PLU调出（如上节3.4.1）按下 和
输入已知商品皮重值
（如皮重为600g）
按
放上包括皮重待称商品（如商品净重为1kg，皮重600g）
按 即可打印出票，拿下商品
3.6 变化单价
注：只有设立容许手动打折状态下（设立详细请参见4.1节系统参数设立中与否容许打折），顾客才干在本秤上修改单价。
操作
显示
待机状态
先将2号PLU调出（如上节3.4.1）
按下 和
输入新单价（如15.00元/kg）
放上待称物品（如重量为1kg）
按 即可打印出票，拿下商品
※ 以上方式仅限于在系统设立容许变价状态下，暂时变化单价，且打印后新单价不予保存；若需完全变化单价，请参照5.1 PLU信息编辑。
3.7 折扣
本秤支持单价折扣，折扣前提是预设商品信息中单价不能为零,且容许手动打折。
操作
显示
待机状态
先将2号PLU调出（如上节3.4.1）按下 和
放上物品，假设物品重量为0.900Kg
按
输入折扣率,如打八折,则输入“80”
按
按 即可打印出票，拿下商品
3.8自动打印
3.8.1自动打印(计重方式)
操作
显示
待机状态
按PLU快捷键（如6号键，并假设6号键相应是整箱苹果，预置单价￥1.20/kg，箱重500g）
按[功能]
5秒内按[打印]键
放上第一箱苹果(如10kg),稳定后,自动打印出标签
取下苹果
放上第二箱苹果(如9.5kg),稳定后,自动打印出标签
取下苹果,重复以上操作
所有称完,按[清除]退出自动打印,恢复待机状态
3.8.2自动打印(计数方式)
操作
显示
待机状态
按PLU快捷键（如7号键，并假设7号键相应是香烟，单价￥1.50/包）
按[功能]，5秒内按[打印]
按数字键，在皮重窗口输入间隔秒数，如3秒，按[3]
按[确认],自动打印出第一张标签,后来每隔3秒打印一张
按[清除],结束打印,恢复待机状态
注：输入间隔秒数从1秒到5秒之间，取整数。
3.8.3 自动打印(定重方式)
操作
显示
待机状态
按PLU快捷键（如8号键，并假设8号键相应是白糖，单价￥1.50元/Kg，称重方式为定重）
按[功能]，5秒内按[打印]，皮重窗口浮现“0”，同步在闪烁
按数字键，输入间隔秒数，如3秒，按[3]
按[确认],自动打印出第一张标签,后来每隔3秒打印一张
按[清除],结束打印,恢复待机状态
注：输入间隔秒数从1秒到5秒之间，取整数。
四、设立
4.1 系统参数设立
注：去皮代表下一步，置零代表上一步，折扣代表下一页，倍数代表上一页
操作
显示
待机状态
按，按选取系统参数设立
按，设立秤号；XX代表原秤号，秤号范畴：00－99如：设立秤号为1。按
按，设立打印浓度；浓度范畴为01－10，如：浓度为5则按下 （该项出厂默认设立为05）
按，按，设立价格折扣锁定，（单品打折，整单不打折；单品不打折，整单不打折，且锁PLU；单品不打折，整单打折，且锁PLU；单品打折，整单打折），出厂默认设立为单品打折，整单不打折（无）。按或 进行上下移动选取打折项，按确认选取
按，设立与否容许总价抹零，此款电子秤不支持此功能（无）
按进入下一页，按设立条码类型；类型定义如下：
1：8位码(1F＋6W +C) 2：代表13位码(1F＋6W＋5E/N＋C)
3：18位码正(1F＋6W＋5E+5N+C)
4：18位码反(1F＋6W＋5E+5N+O)
5：13位码(2F＋5W＋5E/N＋C) 6：13位码(12D＋C)
7：18位码正(2F＋5W＋5E+5N+C)
8：18位码反(2F＋5W＋5E+5N+O)
按“确认”键进入选取条码类型，其中：
W为商品代码；E为金额；N为重量；C为正校验码；D为代号；O为反校验码；数字代表位数；
按或 进行上下移动选取条码类型，按确认选取；
按，设立金额分位，按选取：①保存分位；②四舍五入，条码不截位；③四舍五入，条码截位；④舍去分位；
按或 进行上下移动选取金额分位设立，按确认选取；
按，设立日期格式；
①－包装、有效日期yyyymmdd；②－包装、有效日期yymmdd；
③－包装日期yyyymmdd，有效天数；④－包装日期yymmdd，有效天数；
按或 进行上下移动选取日期格式，按确认选取；
按，设立重量单位；
①－kg；②－500g；③－100g;④-50g;⑤－10g；⑥-g
（该项出厂默认设立为kg）
按或 进行上下移动选取重量单位，按确认选取。
按进入下一页，按设立单价单位。
①－/kg；②－/500g；③－/100g；④－/50g；⑤－/10g;⑥－/g
（该项出厂默认设立为/kg）
按或 进行上下移动选取单价单位，按确认选取；
按，设立钱箱驱动；①－驱动关；②－驱动开；
（该项出厂默认设立为开）
按或 进行上下移动选取驱动开或驱动关，按确认选取；
按，设立双量程；①－单量程；②－双量程；
（该项出厂默认设立为单量程）注：量程切换后重启电子秤保证设立生效。
按或 进行上下移动选取单量程或双量程，按确认选取；
按，设立打印后单价保存；①－保存；②－不保存；
（该项出厂默认设立为不保存）
按或 进行上下移动选取保存或不保存，按确认选取；
按进入下一页，设立持续纸打印条码；（此款电子秤不支持此功能）
按，设立金额厘位；①－厘位去除；②－厘位四舍五入；
（该项出厂默认设立为厘位去除）
按，设立持续纸表头1—4、表尾5—8、整体字体、店名字体，打印切换等信息；（此款电子秤不支持此功能）
按，设立编码位数；按数字键输入编码位数（05或06两种选取）
按，设立背光设立；①－常亮；②－常灭；③－等待 秒
或 进行上下移动选取背光模式，按确认选取；
按，查看电子秤出厂信息。
按，或选取与否保存，按确认选取；
按返回待机状态
注：按，或选取与否保存并退回待机状态；按可不保存直接退出。
4.2 系统时间设立
本秤内自带有时钟，顾客可自行设立系统时间。
操作
显示
待机状态
按，按选取系统时间设立
按数字键输入日期和时间，按或选取左右移动
按，或选取与否保存，按确认选取；
按返回待机状态
4.3 重量标定（校准）
重量标定维护密码为“54321”。只有当标定开关打开时，在设立项里才会有重量标定显示。注：设立顾客密码时必要为五位数，且第一位非零
操作
显示
待机状态
按，按，选取最后一项
按，输入密码；密码为54321，按54321
按，设立分度值；如15kg秤为5g，按5，分度值原则为满称量1/3000
按，设立满称量；如15kg,按15000
按，设立过载量；普通为9倍分度值；如45g，按45
按，设立加载量；如15kg,按15000，（加载量应不低于满秤量1/3，最高为满秤量）
按，进入零位状态；保证秤盘上空载（即秤盘上没有物品），零位处有一数值
稳定批示，按，进入加载状态；稳定批示，放上重量与加载量相等砝码
待内码值相对稳定，且稳定状态批示灯点亮时，按退出
4.4 快捷键设立
操作
显示
待机状态
按，进入设立界面，按翻页，选取快捷键设立项；
按，进入设立快捷键页面，输入相相应PLU编号，按，进入第二个快捷键设立
……
按，或选取与否保存，按确认选取；
按返回待机状态
4.5 标签格式设立
标签格式设立分为通用某些格式设立及Text文本某些格式设立；
通用某些格式重要打印内容包括：商品名称、净重、皮重、毛重、单价、总价、包装日期、有效期、特殊信息、条码等；Text文本格式打印内容可由客户自行定义（内容编辑详见“5.3 Text文本编辑”）。
4.5.1 通用某些格式设立
操作
显示
待机状态
按，进入标签格式设立界面，00代表标签号
按，设立打印宽度等，如宽度为56，按
按进入下一页设立
按进入下一页设立
按进入下一页设立，商品代码字体设立里半指是全角和半角
按进入下一页设立
按进入下一页设立
按进入下一页设立
......
按进入最后一页设立
按，或选取与否保存，按确认选取；
按返回待机状态
每种标签格式详细参数阐明：
参数名称
参数阐明
横向打印宽度
输入标签宽度毫米数，最大56
标签纵向长度
输入标签高度毫米数，最大99
商品名称1打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90
商品名称1打印位置横坐标
以正向字体左上角为原点向右距离毫米数（下同）
商品名称1打印位置纵坐标
以正向字体左上角为原点向下距离毫米数（下同）
商品名称2打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90
商品名称2打印位置横坐标
商品名称2打印位置纵坐标
商品名称3打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90
商品名称3打印位置横坐标
商品名称3打印位置纵坐标
商品代码打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
商品代码打印位置横坐标
商品代码打印位置纵坐标
净重打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
净重打印位置横坐标
净重打印位置纵坐标
皮重打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
皮重打印位置横坐标
皮重打印位置纵坐标
毛重打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
毛重打印位置横坐标
毛重打印位置纵坐标
单价打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
单价打印位置横坐标
单价打印位置纵坐标
总价打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
总价打印位置横坐标
总价打印位置纵坐标
活动净重打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
活动净重打印位置横坐标
活动净重打印位置纵坐标
活动单价打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
活动单价打印位置横坐标
活动单价打印位置纵坐标
折扣后单价打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
折扣后单价打印位置横坐标
折扣后单价打印位置纵坐标
折扣后总价打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
折扣后总价打印位置横坐标
折扣后总价打印位置纵坐标
日期打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
日期打印位置横坐标
日期打印位置纵坐标
时间打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
时间打印位置横坐标
时间打印位置纵坐标
保质期打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
保质期打印位置横坐标
保质期打印位置纵坐标
部门号打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
部门号打印位置横坐标
部门号打印位置纵坐标
店名号打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
店名号打印位置横坐标
店名号打印位置纵坐标
特殊信息1打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90
特殊信息1打印位置横坐标
特殊信息1打印位置纵坐标
特殊信息2打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90
特殊信息2打印位置横坐标
特殊信息2打印位置纵坐标
特殊信息3打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90
特殊信息3打印位置横坐标
特殊信息3打印位置纵坐标
13位代号打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
13位代号打印位置横坐标
13位代号打印位置纵坐标
标签流水号打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90 半角/全角
标签流水号打印位置横坐标
标签流水号打印位置纵坐标
主条码打印字体
原则/不打印/放大/倍宽/倍高 180/270/不旋转/90
主条码打印位置横坐标
主条码打印位置纵坐标
主条码打印高度
00～10
4.5.2 Text某些格式设立
操作
显示
待机状态
按，进入文本格式设立界面
按，文本格式编辑界面
按进入下一页设立
......
按进入最后一页设立
按，或选取与否保存，按确认选取；
按返回待机状态
参数名称
参数阐明
Text1（默以为“店名”）打印字体
取值范畴：00～16（下同）
Text1打印位置横坐标
以正向字体左上角为原点向右距离毫米数（下同）
Text1打印位置纵坐标
以正向字体左上角为原点向下距离毫米数（下同）
Text2（默以为“净重”）打印字体
Text2打印位置横坐标
Text2打印位置纵坐标
Text3（默以为“单价”）打印字体
Text3打印位置横坐标
Text3打印位置纵坐标
Text4（默以为“总价”）打印字体
Text4打印位置横坐标
Text4打印位置纵坐标
Text5（默以为“生产日期”）打印字体
Text5打印位置横坐标
Text5打印位置纵坐标
Text6（默以为“保质期”）打印字体
Text6打印位置横坐标
Text6打印位置纵坐标
Text7（默以为“皮重”）打印字体
Text7打印位置横坐标
Text7打印位置纵坐标
Text8（默以为“毛重”）打印字体
Text8打印位置横坐标
Text8打印位置纵坐标
Text9（默以为“Text9”）打印字体
Text9打印位置横坐标
Text9打印位置纵坐标
Text10（默以为“Text10”）打印字体
Text10打印位置横坐标
Text10打印位置纵坐标
Text11（默以为“Text11”）打印字体
Text11打印位置横坐标
Text11打印位置纵坐标
Text12（默以为“Text12”）打印字体
Text12打印位置横坐标
Text12打印位置纵坐标
Text13（默以为“Text13”）打印字体
Text13打印位置横坐标
Text13打印位置纵坐标
Text14（默以为“Text14”）打印字体
Text14打印位置横坐标
Text14打印位置纵坐标
Text15（默以为“元”）打印字体
Text15打印位置横坐标
Text15打印位置纵坐标
Text16（默以为“元”）打印字体
Text16打印位置横坐标
Text16打印位置纵坐标
Text17（默以为“Text17”）打印字体
Text17打印位置横坐标
Text17打印位置纵坐标
Text18（默以为“Text18”）打印字体
Text18打印位置横坐标
Text18打印位置纵坐标
Text19（默以为“(”）打印字体
Text19打印位置横坐标
Text19打印位置纵坐标
Text20（默以为“(kg)”）打印字体
Text20打印位置横坐标
Text20打印位置纵坐标
Text21（默以为“(”）打印字体
Text21打印位置横坐标
Text21打印位置纵坐标
Text22（默以为“/kg)”）打印字体
Text22打印位置横坐标
Text22打印位置纵坐标
Text23（默以为“）”）打印字体
Text23打印位置横坐标
Text23打印位置纵坐标
Text24（默以为“（Kg）”）打印字体
Text24打印位置横坐标
Text24打印位置纵坐标
Text25（默以为“（Kg）”）打印字体
Text25打印位置横坐标
Text25打印位置纵坐标
Text26（默以为“Text26”）打印字体
Text26打印位置横坐标
Text26打印位置纵坐标
Text27（默以为“Text27”）打印字体
Text27打印位置横坐标
Text27打印位置纵坐标
Text28（默以为“Text28”）打印字体
Text28打印位置横坐标
Text28打印位置纵坐标
Text29（默以为“Text29”）打印字体
Text29打印位置横坐标
Text29打印位置纵坐标
Text30（默以为“Text30”）打印字体
Text30打印位置横坐标
Text30打印位置纵坐标
Text31（默以为“Text31”）打印字体
Text31打印位置横坐标
Text31打印位置纵坐标
Text32（默以为“Text32”）打印字体
Text32打印位置横坐标
Text32打印位置纵坐标
无
4.5.3 打印字体阐明
打印方向图示阐明：
字体号：01、05、09、13、17、21、25、29 字体号：02、06、10、14、18、22、26、30
字体号：03、07、11、15、19、23、27、31 字体号：04、08、12、16、20、24、28、32
字体号
大小mm
（中文/字符）
旋转角度
（如上图）
字例（中文/字符）
1
3×3/1.5×3
180°
/
2
3×3/1.5×3
90°
/
3
3×3/1.5×3
0°
/
4
3×3/1.5×3
270°
/
5
6×6/3×6
180°
/
6
6×6/3×6
90°
/
7
6×6/3×6
0°
/
8
6×6/3×6
270°
/
9
6×3/3×3
180°
/
10
6×3/3×3
90°
/
11
6×3/3×3
0°
/
12
6×3/3×3
270°
/
13
3×6/1.5×6
180°
/
14
3×6/1.5×6
90°
/
15
3×6/1.5×6
0°
/
16
3×6/1.5×6
270°
/
17
无/1×2
180°
18
无/1×2
90°
19
无/1×2
0°
20
无/1×2
270°
21
无/2×4
180°
22
无/2×4
90°
23
无/2×4
0°
24
无/2×4
270°
25
无/2×2
180°
26
无/2×2
90°
27
无/2×2
0°
28
无/2×2
270°
29
无/1×4
180°
30
无/1×4
90°
31
无/1×4
0°
32
无/1×4
270°
字体号阐明：
4.6 IP地址设立
※此设立仅用于以太网电子秤设立
4.6.1初始网卡IP地址
初始网卡IP地址
操作
显示
待机状态
按
按
按，初始化网卡IP地址，回到待机状态
通过网卡初始化操作之后,网卡IP地址为:192.168.0.150
4.6.2手工修改网卡IP地址
手工修改网卡IP地址 (例如把IP改为192.168.0.10)
操作
显示
待机状态
按
按 ,按
按，输入192 ，按输入168，按输入0，按输入10
按，或选取与否保存，按确认选取；
按返回待机状态
五、内容编辑
5.1 PLU信息编辑
本秤可存储4000条PLU信息
环节
操作
显示
0
待机状态
1
按进入商品信息设立项
2
按，输入数字键选取PLU信息号，例如2号PLU信息
3
按，输入皮重值，（注：在定重方式时皮重为定重值）；按，输入单价（注：每公斤价格）；按，再按，选取计价方式：①计重②计数③定重
4
按进入下一页设立，按，输入特殊信息号（0，1，2，3）；按，输入有效期天数（最大999天）；按，输入商品编码（5位或6位）
5
按进入下一页按，输入条码标志位，假定标志位为20，则输入20
6
按，按，开始输入商品名称，输入第一种中文区位码四位数字 （例如要输入“测试二”三个字，查中文区位码得“测”=“1866”，）输入1866
7
按，输入第二个中文区位码四位数字（“试”＝“4252”）输入4252
8
按，输入第三个中文区位码四位数字（“二”＝“2294”）输入2294
9
按，或选取与否保存，按确认选取；
10
按返回待机状态
注：品名最多可以输入12个中文
5.2 特殊信息编辑
本秤可设立10条中文特殊信息（编号从1到10）及12条字符特殊信息（编号从11到22），标签纸状态下可供每条PLU信息调用其中任意3条打印；持续纸状态下，其中1～4号中文特殊信息相应表头1～4行，5～8号相应表尾1～4行。每条中文信息内容最多可设立30个中文，每条字符信息内容最多可设立30个字符。
操作
显示
待机状态
按，选取特殊信息编辑项
按，输入数字选取特殊信息号，例如1号特殊信息
按，进入第一条特殊信息内容设立（例如，输入大华a) 第一种中文输入大中文区位码（大=2083）
按，第二个中文输入华中文区位码（华=2710）
按，第三个字符输入a中文区位码（a=365）
按，输入0000，背面所有输入0000，结束编辑特殊信息
按，或选取与否保存，按确认选取
按返回待机状态
5.3 Text文本编辑
本秤可设立16条中文文本（编号从1到16）及16条字符文本（编号从17到32）；每条中文文本内容最多可设立30个中文，每条字符文本内容最多可设立30个字符。（注：中文文本使用区位码输入；字符文本使用ASCII码输入。）
操作
显示
待机状态
按，按两次，进入文本信息编辑项
按，输入数字进入第一条中文文本内容设立
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
