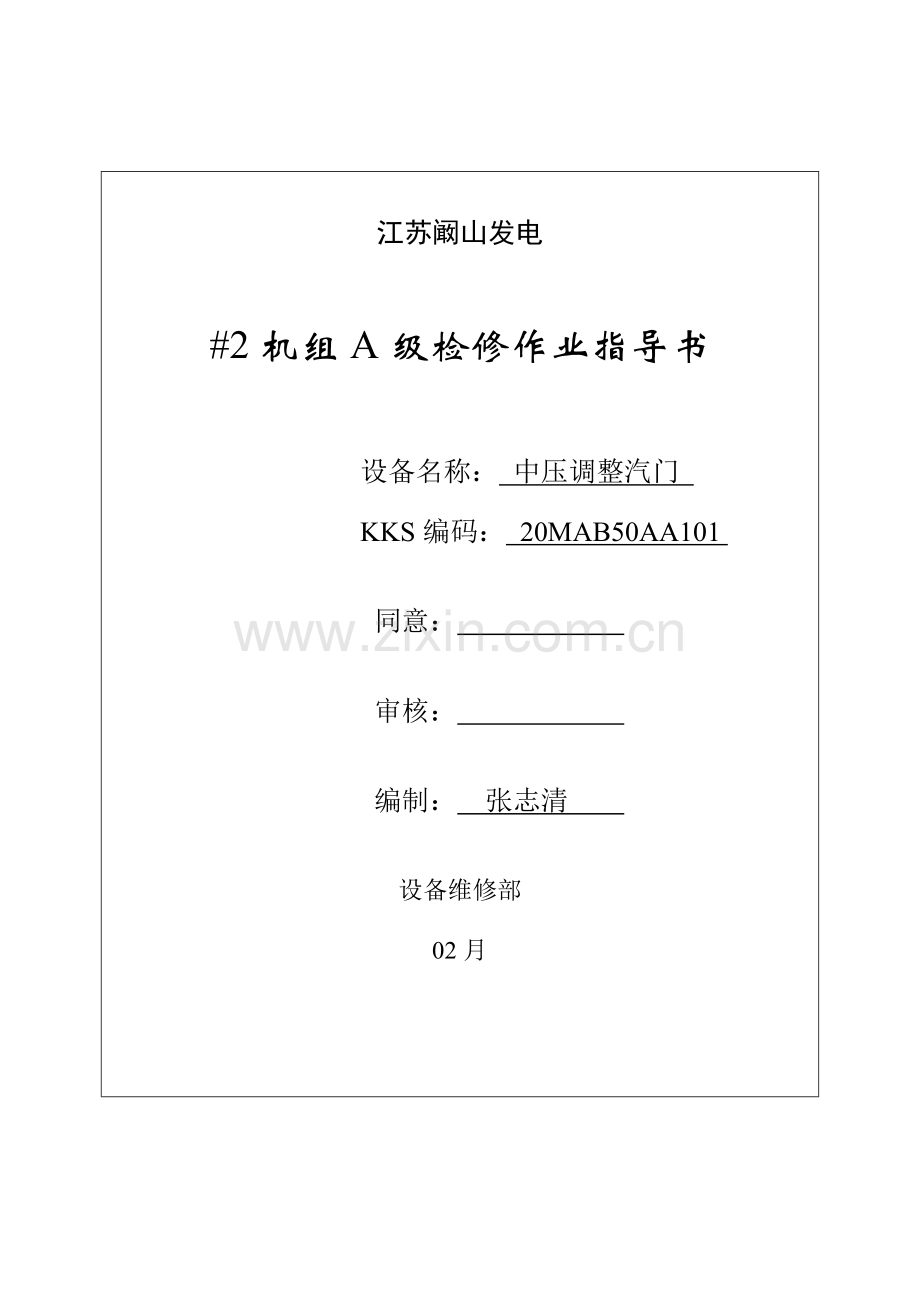

江苏阚山发电

#2机组A级检修作业指导书

设备名称： 中压调整汽门
KKS编码： 20MAB50AA101

同意：

审核：

编制： 张志清

设备维修部
02月

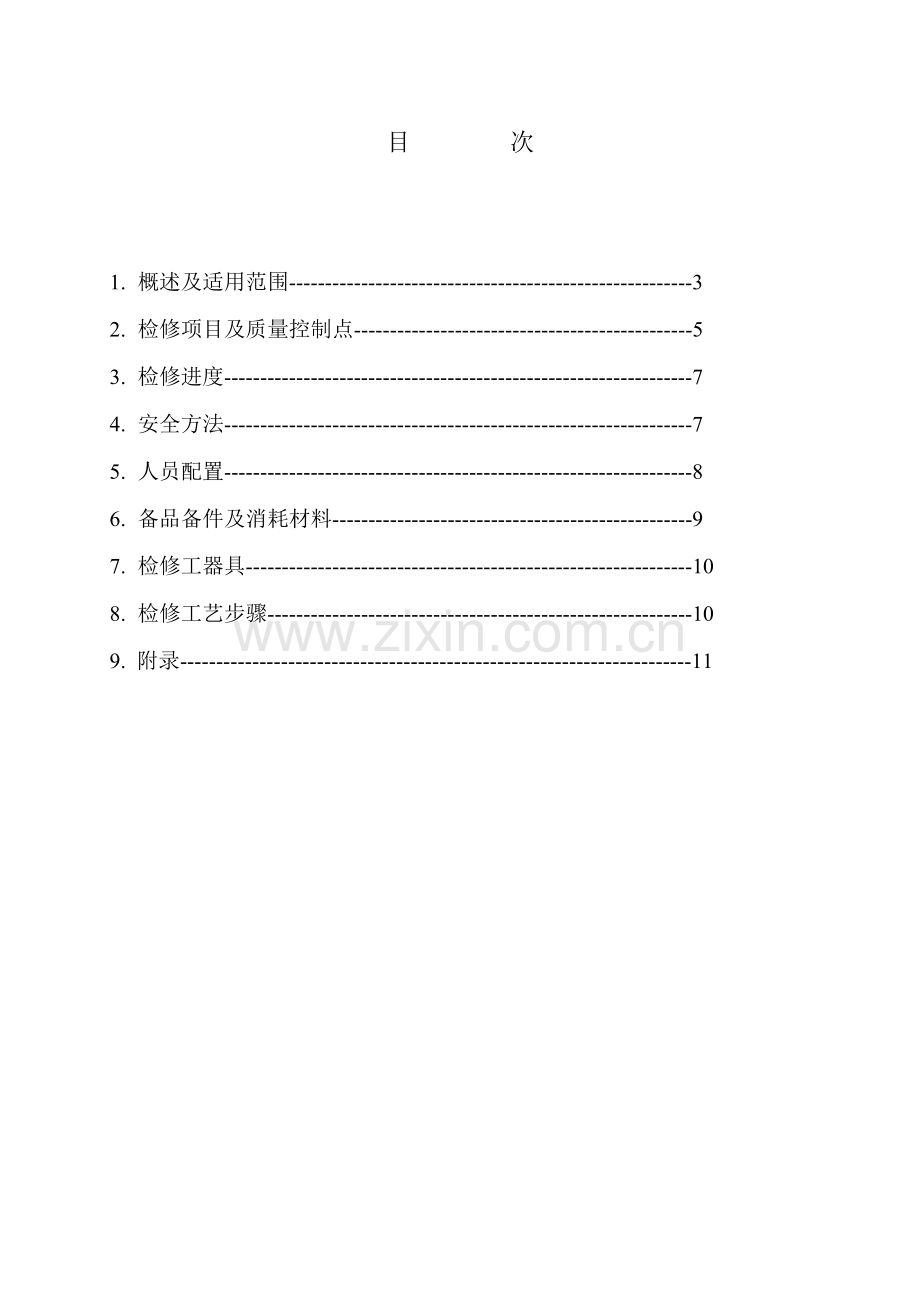

目 次

1. 概述及适用范围--------------------------------------------------------3
2. 检修项目及质量控制点-----------------------------------------------5
3. 检修进度-----------------------------------------------------------------7
4. 安全方法-----------------------------------------------------------------7
5. 人员配置-----------------------------------------------------------------8
6. 备品备件及消耗材料--------------------------------------------------9
7. 检修工器具--------------------------------------------------------------10
8. 检修工艺步骤-----------------------------------------------------------10
9. 附录-----------------------------------------------------------------------11

1 概述及适用范围
1.1编制依据
1.1.1 哈汽厂提供图纸及说明书
1.1.2 《阚山开启运行说明书》
1.1.3 《电业安全工作规程》
1.2适用范围
本作业指导书适适用于江苏阚山发电主机中压调整汽门检修。
1.3设备概况
中压调整汽门水平安装在主机两侧，和主汽门是合体形式。
1.3.1 中压调整汽门工作原理和结构
在汽轮机每一个再热进口管道中全部装有调整阀，其目标是为了在甩负荷以后限制蒸汽从再热器流到汽轮机。这些阀门是由各自实施机构进行操作。附图表示阀门及其实施器部署。
阀门出口经过管道连接到汽轮机进汽室。此处安装压力密封圈预防蒸汽泄漏。必需注意，在安装这些密封圈时要将凹槽面对蒸汽流动方向。
阀门
阀门（55）经过阀杆（16）和连接件（21）连接到油动机活塞上。油动机活塞向上运动开启阀门，而向下运动时，使其关闭。
每个阀门经过压缩弹簧（47）、（48）一直向弹簧座（31）和连杆（21）施加向下关闭力。
当阀门全开时，阀杆（16）顶在阀杆套筒（17）上。这种部署能够预防蒸汽沿阀杆泄漏。
阀杆密封包含紧配合阀杆套筒（17），泄漏蒸汽由阀杆套筒排放到汽封抽汽器。
圆柱形蒸汽滤网（18）装在阀门（55）外侧。滤网底部和阀体上凹槽配合，顶部和阀盖（9）~（12）用止动销固定。滤网不钻孔部分应安装在挡板中心线阀体上。（见附图中“C-C”。）
阀运动是由导向块（56）导向，导向块在阀门圆周上并在两根轴线成份开90度部署。如在详图“A”中所表示，导向块（56）是适宜材料加工而成，而且其公差可确保和套筒（23）组成滑动配合。
压力密封圈（15）安装在阀门中相配合凹槽中，以预防蒸汽泄漏。
在附图中所显示调整阀带有一个组装在弹簧座（44），（45）中弹簧压缩工具（表3）。当阀门在正常运行时，它们应该被拆去。
为了更换在阀门（55）上压力密封圈（15），必需采取特殊固定装置，以预防变形。更换这些密封圈方法：
1．拆卸阀帽（9）~（12），并拆下阀门（55）。
2．将金属片焊接到导向块（56）非配合表面并从阀门（55）凹槽中拆下它们。
3．拆除压力密封圈（15）。
4．在阀帽套筒（23）孔顶部、中心和底部分别读取千分表读数。
5．将压力环固定装置安装在阀门（55）顶部，并在上部槽中插入密封环。
（注：压力密封圈（15）在再组装之前应该涂以防粘剂。）
6．将下部密封圈（15）插入其凹槽中。
7．从上部凹槽中拆除密封环。
8．将上部密封圈插入其凹槽中。
9．更换导向块（56）并加工到所需尺寸。
10．检验全部需要间隙。
11．根本清洁阀门并进行再组装。

1.4设备基础参数
设计蒸汽参数：压力4.12MPa
温度：600℃

1.4.1 高压主汽门型号
型号：CCH01.306.1z
1.4.2 主汽门检修相关技术参数
阀门行程： 154±4mm
2 检修项目及质量控制点
2.1检修项目
2.1.1 高压主汽门解体检修，密封面、阀杆检验。
2.2修前设备情况
2.2.1设备出现故障

2.3质量控制点

W、H点
质量验收内容
质量验收签证表
W-1
中压调整汽门各部件测量间隙
20MAA50AA101-ZK-01
W-2
中压调整汽门各部件检验清理
20MAA50AA101-ZK-02
H-1
中压调整汽门检验阀芯，阀座及研磨
20MAA50AA101-ZK-03
H-2
中压调整汽门门杆弯曲度测量
20MAA50AA101-ZK-04
H-3
中压调整汽门测量行程
20MAA50AA101-ZK-05

3 检修进度
计划开工时间
计划峻工时间
计划用时（天）
.04.10
.05.20
40

4 安全方法
4.1 严格实施《电业安全工作规程》。
4.2 机组退出运行，再热蒸汽管道内无压力、无存水。
4.3 检修场地地面应铺塑胶板，并用围栏和运行区域隔离。
4.4办理工作票，确定安全方法实施完善，组织人员宣读，签字方可开工。
4.5戴好安全帽，并尽可能地避免交叉作业，并设有围栏及其它防护装置，并有些人监护。
4.6工作责任人应清点工具，检验确定后方可回装。
4.7 脚手架搭设人员要挂安全带，按规程进行搭设，脚手板要两端固定，经检验验收合格后挂牌使用，任何人不得私自拆除，如要拆除，须经过工地专职安全员同意，由专业人员进行拆除。使用者使用必需验收、签字。
4.8 凡在高空作业必需戴好安全带，安全带应挂在牢靠可靠处。
4.9应有防火方法，使用过废油、废棉纱头等必需集中倒入废油桶、废物桶中，而且废油桶、废物桶应加盖。油类或使用过废油污溅到地面后要立即清理洁净，不得污染环境
4.10 厂区动火应按要求开动火证，有专员监护，动火后立即检验和清理现场，确保无火灾隐患。
4.11 施工机械设备上钢索、吊耳等检修前必需全方面检验。
4.12 起重工作区域内无关人员不得停留或经过，在伸臂及吊物下方严禁任何人员经过或逗留。
4.13 吊起物件不得在空中长时间停留。在空中短时间停留时，操作人员和指挥人员均不得离开工作岗位。
4.14 吊装阀门时，物件下严禁有些人在施工。

5 人员配置
工种
主检修工
检修工
起重工
行车工

人数
2
3
1
1

6 备品备件及消耗材料
6.1 备品备件
序号
名称
规格/型号
数量
备注
1
密封垫片
Ф668±0.8*Ф630±0.8*5.0＋0.2
4只
因康镍合金
2
高温防咬剂

2kg

3
螺栓

4
螺帽

5

6.2 消耗材料
序号
名称
规格
数量
备注
1
白布

5米

2
煤油

10kg

3
面粉

3kg

4
砂纸
#0
2张

7. 检修工器具
7.1 检修工器具
序号
名称
型号
数量
备注
1
梅花扳手
M76
1

2
活络扳手
10“
1

3
梅花扳手
M30-32
2

4
活络扳手
12“
1

5
螺丝刀
10“
1
一字
6
铜棒
Φ30*250
2

7
敲击螺丝刀

1

8
手锤
2.5磅
1

9
手电筒

1

10
卷尺
3m
1

11
记号笔

1

12
游标卡尺
0-300mm
1

13
深度卡尺
0-300mm

7.2 检修专用工器具
序号
名称
型号
数量
备注
1
力矩扳手
-4000N
1

2

3

8 检修工艺步骤
8.1解体前准备工作
8.1.1联络热工，拆除相关信号。
8.1.2拆除门体保温。
8.1.3拆除阀门上全部疏水及漏汽管道，并封好管口。
8.2油动机及操纵座拆卸
8.2.1对称紧固三只弹簧室盖和弹簧室紧固螺栓，使门杆联轴器能够自由转动状态。
8.2.2取下阀杆和油动机活塞杆连接销上顶丝，打出销轴。
8.2.3拆除操纵座和门盖之间连接螺栓。
8.2.4使用行车吊操纵座至指定位置。
8.3解体前测量
8.3.1拉出门杆，用深度尺测量主汽阀行程。
8.3.2用塞尺检验门盖四面间隙
8.4解体
8.4.1用螺栓加热棒加热双头螺柱，松开门盖和阀座连接螺栓（最终保留两只对称螺栓不卸），将卸下螺栓妥善保管好。
8.4.2挂好钢丝绳及链条葫芦，并稍微受力，松开最终保留两只螺栓，将主阀慢慢吊出阀体至专用支架上，取下垫片。用专用盖板封好腔室（贴封条），预防杂物落入阀体。
8.4.3从阀盖下部缓慢地抽出主阀碟。
8.5各部件检验和清理
8.5.1阀杆和连接杆
8.5.2主阀蝶、阀座、预启阀检验、研磨修复
8.5.3阀盖结合面、各疏水管道法兰结合面检验
8.5.4各销轴检验
8.5.5各连接部分检验
8.6各部套间隙及门杆弯曲度测量
8.6.1阀杆和阀杆套配合直径间隙
8.6.2联杆和弹簧支撑配合直径间隙
8.6.3联杆和弹簧座配合直径间隙
8.6.4门盖和门座之间配合直径间隙
8.6.5门杆和门盖上套筒直径间隙
8.6.6门杆弯曲度
8.7各部件探伤和硬度检验
8.7.1由金属监督组对阀杆、阀蝶进行无损探伤
8.7.2阀盖螺栓 、螺帽硬度检测
8.8阀门回装
8.8.1按次序进行组装
8.8.2阀盖冷紧
8.8.3阀盖热紧
8.8.4阀盖和阀体间隙测量
8.9阀门行程测量
8.9.1主阀行程
9 附录
9.1检修统计卡
9.2质量验收签证表
9.3检修完工汇报单

中压调整汽门
检修统计卡
版次：1
页数：1
编号：20MAA50AA101-JL-01

工序号
设备/部件名称
设计/质量标准
修前值
修后值
1
拉出门杆，用深度尺测量预启阀行程和主汽阀行程。
阀门行程：54±2mm；

2
阀杆下和阀座导向衬套配合直径间隙
0.37～0.45mm

3
阀碟和阀盖导向衬套配合直径间隙
0.37～0.45mm

4
联轴节和阀杆配合直径间隙
0.20～0.31mm

5
阀门门盖和门座在直径方向间隙
0.03-0.23mm

6
门杆弯曲度
0.00～0.05mm

7
主阀、阀座检验、研磨修复
涂色法检验阀蝶、阀座、预启阀密封线应整圈连续接触，宽度均匀，无麻点、凹坑、贯穿缺点，不然应研磨修复。

备注：

测量人 统计人 工作责任人 日期 制造商

中压调整汽门
质量验收签证表
版次：1
页数：1
签证表号：20MAA50AA101-ZK-01

停工待检点 W-1

本见证点技术数据见检修统计卡: 20MAA50AA101-JL-01

检修方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

业主方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

中压调整汽门
质量验收签证表
版次：1
页数：1
签证表号：20MAA50AA101-ZK-02

停工待检点 W-2

本见证点技术数据见检修统计卡: 20MAA50AA101-JL-01

检修方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

业主方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

中压调整汽门
质量验收签证表
版次：1
页数：1
签证表号：20MAA50AA101-ZK-03

停工待检点 H-1

本见证点技术数据见检修统计卡: 20MAA50AA101-JL-01

检修方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

业主方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

中压调整汽门
质量验收签证表
版次：1
页数：1
签证表号：20MAA50AA101-ZK-04

停工待检点 H-2

本见证点技术数据见检修统计卡: 20MAA50AA101-JL-01

检修方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

业主方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

中压调整汽门
质量验收签证表
版次：1
页数：1
签证表号：20MAA50AA101-ZK-05

停工待检点 H-3

本见证点技术数据见检修统计卡: 20MAA50AA101-JL-05

检修方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

业主方签证:

一级质检
二级质检
三级质检
验收评价

姓名

日期

中压调整汽门
检修完工汇报单
版次：1
页数：1
检修编号：

计划检修工期：自 年 月 日至 年 月 日止，共 天
实际检修工期：自 年 月 日至 年 月 日止，共 天

工作责任人： 检修人员：

检修工作内容

异动情况

让步接收情况

遗留问题及
采取方法

修后总体评价
