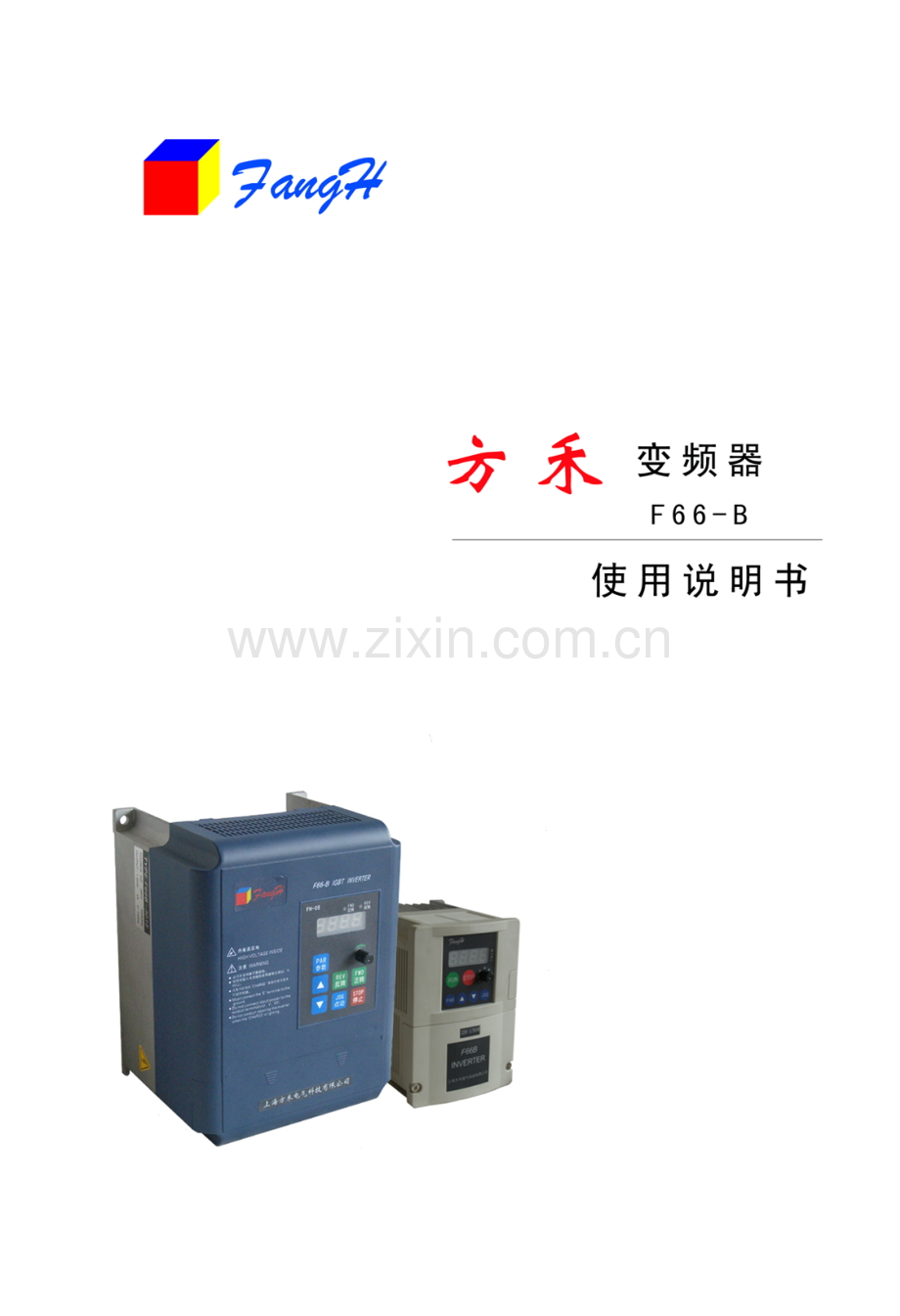

方禾变频器说明指导书.doc

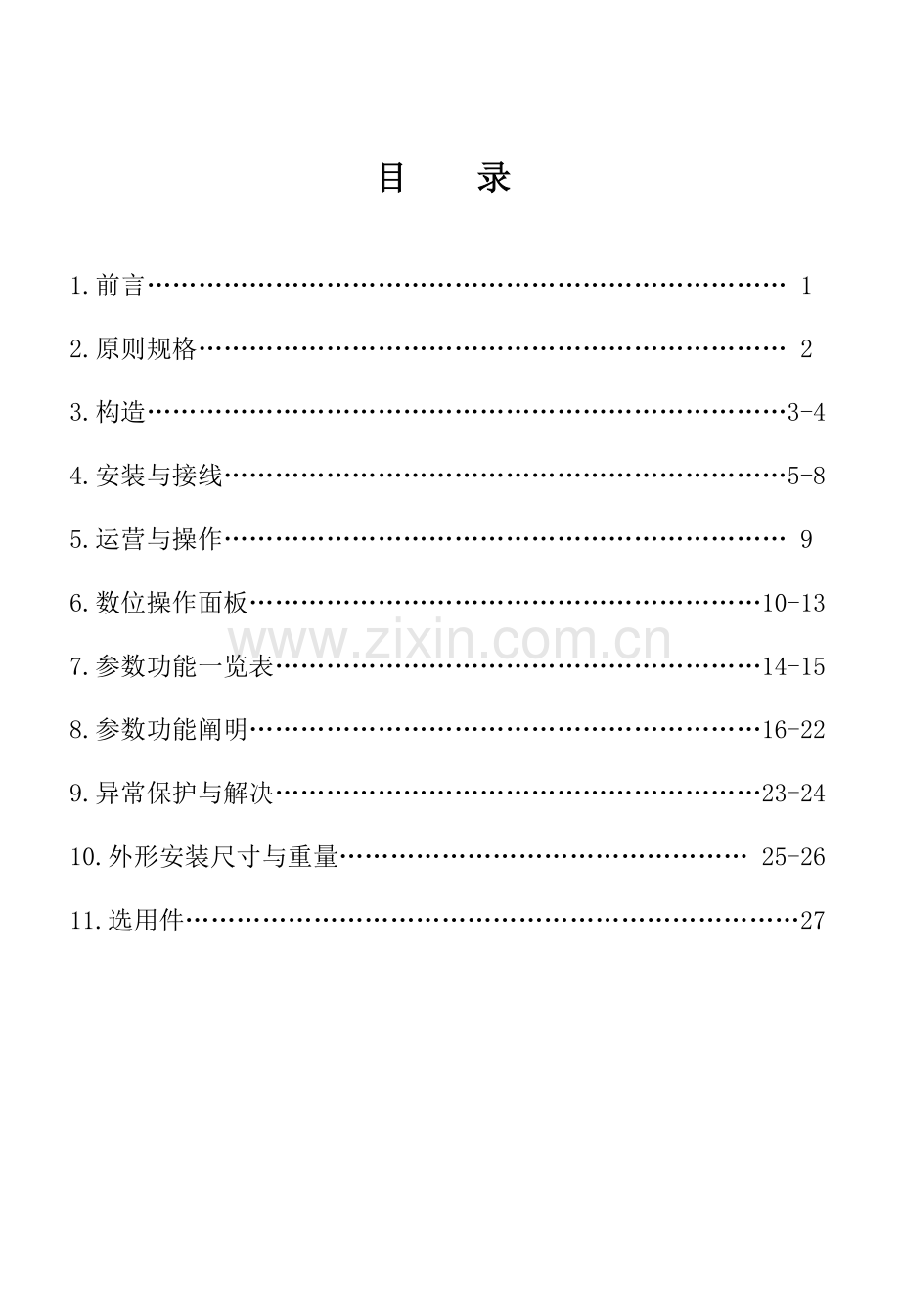

目 录

1.前言………………………………………………………………… 1
2.原则规格…………………………………………………………… 2
3.构造…………………………………………………………………3-4
4.安装与接线…………………………………………………………5-8
5.运营与操作………………………………………………………… 9
6.数位操作面板……………………………………………………10-13
7.参数功能一览表…………………………………………………14-15
8.参数功能阐明……………………………………………………16-22
9.异常保护与解决…………………………………………………23-24
10.外形安装尺寸与重量………………………………………… 25-26
11.选用件………………………………………………………………27

序 言
1.关于本手册
在安装和操作F66-B系列变频器之前，请仔细阅读本手册，并加妥善保存，及交使用者以备随时查阅。
2.操作中应注意事项
① 不要提供高于额定规格电压输入电压，以免损坏变频器。
② 绝不能把输入电源接入输出端子（U、V、W）。
③ 不要在变频器输出侧接容性负载。
④ 不要对PCB板和电源端子做高压绝缘实验。
⑤ 不要在带电状况下变化电气接线，当充电“CHARGE”灯灭时，才可进行维护和检查。
⑥ 所提供 电源功率容量至少应是变频器1.5倍。
⑦ 请给变频器“E”端子对的接地。
⑧ 请务必在电源与输入端子之间接断路开关。
⑨ 不要在输出端子与电机之间安装接触器。
3.交货检查注意事项
① 确认在运送过程中与否导致损坏。
② 检查变频器铭牌以拟定在您手上产品就是所订货品。
③ 检查包装箱内含变频器本体一台、使用阐明书一份、出厂合格证一张及其他选购品（如放电电阻，引出控制操作盒等）。
4.变频器铭牌阐明
① 以2.2KW/380V 变频器型号 TYPE ： F66-B-3022
变频器为例 输入电源规格 SOURCE： 380V 50/60Hz
输出电源规格 OUTPUT： 2.2KW 5.5A
产品序号 Ser.No： SU0038998E
② 型号阐明
F66-B– 3 022
产品系列名称● ● 最大使用电机容量
输入电压 ● 004：0.4KW 007：0.75KW
3：380V 015：1.5KW 022：2.2KW
2：220V 030：3.0KW 040：4.0KW
标 准 规 格

型号
F66-B
220V

2022
2030
2040

380V
3004
3007
3015
3022
3030
3040
3055
3075
3110
3150
3185
3220
3300
3370
3450
输
出
最大合用电机
0.4
0.75
1.5
2.2
3.0
4.0
5.5
7.5
11
15
18.5
22
30
37
45
额定容量（KVA）
0.9
1.6
2.6
3.7
4.7
6.5
8.6
11
17
22
26
30
40
50
60
额定电流（A）
220V
2.3
4.3
7.0
9.5
13
17

380V
1.4
2.5
4.0
5.5
7.0
9.5
13
17
25
34
40
46
60
76
92
最大电压（V）
相对于输入电压
电
源
输入电压、频率
2XXX：单相/三相220V 50/60Hz 3XXX：三相380V 50/60Hz
容许变动范畴
电压±15%
控

制

特

性
控制方式
电压矢量控制方式
输出频率范畴
0～150Hz
频率解析度
数字设定方式:0.01Hz 模仿设定方式:0.1Hz
频率精度
数字方式：±0.01% 模仿方式：±0.3%(相对于最高频率)
V/F曲线
V/F曲线恒转矩方式与减少转矩方式可选
转矩提高
100级补偿曲线,可提高低频时马达输出转矩
加减速时间
0.1～600秒,加速、减速可独立设定
正反转控制
停止或运营状态下，皆可进行正反转操作
点动运营
频率与加减速时间可调
制动功能
再生制动、放电电阻
过载能力
150% 60秒
运转特性
频率设定
面板数字设定、面板电位器、端子输入DC 0～5V、0～10V、4～20mA
内部端子
正转、反转、点动、停止
信号输出
故障连锁继电器接点输出（AC 250V 1A、DC 28V 1A）
显示
四位数码管
显示运营频率值、电机转速或故障代码
二只批示灯
批示运转状态及运转方向
保 护 机 能
过电压、欠电压、过电流、过负载、过热、瞬间停电、
失速防止及迅速器熔断器保护
环境
使用场合
室内无腐蚀性气体、无导电尘埃，通风良好
使用温度
-10℃～+40℃
湿度
相对湿度90%如下，无结露状态
标高、振动
海拔1000m如下，振动0.05G如下
构造
挂壁型
冷却方式
强制风冷
结 构

结 构

接线时须卸下2只螺丝
打开盖板，如下图所示：

安 装 与 接 线
1.安装环境
① 环境湿度在-10℃～+40℃范畴内，相对湿度不大于90%。
② 避免安装于污秽、灰尘、
12cm
以上

5cm 5cm以上 以上

12cm
以上

F66-B
变
频
器
腐蚀性气体和金属微粒之 空气
场合。
③ 避免安装于振动过大之
场合。
④ 避免安装于电磁噪音过
大地方。
2.安装空间
为了提高散热器效果，应
垂直安装变频器，并留有足够
通风空间，安装示意图如左：
3.主回路接线
① 变频器输入、输入端子台排列如下：
机 型
3004
3007
3015
2022 3022
2030 3030
2040 3040
3055
3075
3110
3150
3185
3220
3300
3370
3450
安 装 与 接 线
② 主回路端子阐明
标 记 名 称 端 子 功 能 说 明
R、S、T 交流电源输入端子 连接交流380V电源（单相220V接R、S两端）
U、V、W 变频器输出端子 连接三相电动机
E 接地端子 变频器外壳接地端
P、PR 外接放电电阻端子 在P-PR间连接短时间额定规格制动电阻
③端子尺寸
型 号
2022 2030 2040
3004 3007 3015 3022 3030 3040
3055
3075
3110 3150
3185
3220
3300 3370
3450
端子Φ
M4
M4
M6
M6
M8
端子宽
8mm
12mm
14mm
14mm
18mm
④安全事项
*接线时，线径选定请依照电工法则之规定，以策安全。
*输入电源R、S、T无相序之分，输出U、V、W 有相序之分。
*接地端子E以第三种方式接地，接线愈短愈好（接地阻抗不大于1000Ω）。
*变频器接地线不可 同其他大电流负载共同接地，必要分别接地。
*多台变频器同步接地时，勿形成接地回路，参照图如下：

*当变频器内“CHARGE”批示灯亮时，切勿连接或拆卸任何配线。
安 装 与 接 线
4.控制回路接线
① 基本接线图
变频器接线分主回路与控制回路两某些，若用变频器本体面板操作时，只接主回路，无需接控制回路，若用端子引出控制时，还要配接控制回路线。
安 装 与 接 线
② PCB板上控制端子排列图
SG+
SG-
5V
AI1
AI2
AI3
FM
GND
FWD
REV
J/S
COM
NO
NM
NC
③ 控制端子阐明
标 记 名 称 说 明
5V、GND 5V电源与地 模仿输入5V电源与地端子
AI1 模仿给定（一） 外部 DC 0～5V 模仿信号给定端子
AI2 模仿给定（二） 外部 DC 0～10V 模仿信号给定端子
AI3 模仿给定（三） 外部 DC 4～20mA 模仿信号给定端子
FM 频率信号输出端 相应0～最高频率输出0～5V电压
FWD 正转端子 RUN-COM，短接/触发两种正转方式
REV 反转端子 REV-COM，点动/触发两种反转方式
JOG 点动/停止端子 J/S-COM，点动/停止两种控制方式
COM 共用端子 控制信号共用端子
SG+、SG- 通讯端口 485通讯接口信号线
NO、NM、NC 故障继电器触点 NO：常开端子；NM：中间端子；NC：常闭端子
④控制电缆应尽量远离主回路电缆，以防止因电磁噪音而引起误动作，不要在同一管道内铺设这两种电缆，接线时，使用绞合线或屏蔽线，并避免过长接线。
运 行 与 操 作
1.上电前检查
① 仔细检查接线与否对的，特别是主回路接线。
② 各接线端子螺丝与否固紧。
2.选取运转控制模式

Pr01=0，频率指令由面板数字给定 Pr01=0，频率指令由面板数字给定
或Pr01=1，频率指令由面板电位器给定 或Pr01=1，频率指令由面板电位器给定
Pr02=0，运转方式由键盘控制 Pr02=1，运转方式由端子控制

Pr02=2，频率指令由面板数字*AI1给定 Pr02=2，频率指令由面板数字*AI1给定
或Pr01=3，频率指令由端子给定 0～5V 或Pr01=3，频率指令由端子给定 0～5V
或Pr01=4，频率指令由端子给定0～10V 或Pr01=4，频率指令由端子给定0～10V
或Pr01=5，频率指令由端子给定4～20mA 或Pr01=5，频率指令由端子给定4～20mA
Pr02=0，运转方式由键盘控制 Pr02=1，运转方式由端子控制
数 位 操 作 面 板

1.数位操作面板示意图
① 数位操作面板是人机沟通介面，分为按键某些和显示某些，按键供使用者输入控制指令，显示某些则显示参数资料与不同运转状态。易于操用且相称直观。

2.数码管显示功能阐明
显 示 内 容
说 明
- - - -
变频器开机自检字符串,自检完毕闪烁设定频率值,
若长时间显示四杠,阐明自检未通过.
50.00
停机状态下，闪烁显示,
显示值即运转后将到达之频率；
运转状态下,稳定显示，
显示值即为当前运转之频率。
Pr00
50.00
进入设定状态时,显示参数项与参数值,
此时可用↑↓键选取与修改参数。
OC_U
所有非数字字母显示,为变频器异常故障代码显示,
请查阅“异常保护与解决”关于章节。
数 位 操 作 面 板

3.按键功能阐明
参数/数据键，此键为双重功能键，用于进入选取参数项数据
PAR 资料，设定与修改参数。停止或运营中，按此键进入参数项，
参数 然后再按则在参数项与数据之间进行切换，用↑↓键选取参数 项或变化数据，在参数项状态下，如果3秒钟内无↑↓键或PAR键响应，则自动退出参数设立状态。也可用 STOP 键直接退出。

FWD 正转指令键，按此键变频器开始正转输出直至设定频率，并
正转 点亮正转（FWD）批示灯。
（注：在端子控制时此键无效）

REV 反转指令键，按此键变频器开始反转输出直至设定频率，并
反转 点亮反转（REV）批示灯。
（注：在端子控制时此键无效）

JOG 点动运营键。按住此键则运营至所设定点动频率上，松开即
点动 停止输出。
（注：在端子控制时，点动命令无效）

STOP 停止/复位/退出键，为三重功能键。正常运转状态下，按此键
停止 即令变频器停止输出，停止运转后相应（FWD）或（REV）批示灯灭；当故障状态时，按此键清除故障批示；
在参数设立状态，按此键可退出设立状态。
（注：在端子控制时，停止命令无效）

上升/下降键，在参数修改状态用来修改参数项与参数值；在
运转中用来变化频率值。
（注：若按下↑↓键短时间即放开，则所更改数值会呈步阶
变化，若按下键长时间不放开，则所更改数值会呈迅速变化。）
数 位 操 作 面 板

5.参数设定
① 选取参数
50.00 非设定状态下，
显示频率Hz、转速RPM
PAR
参数
STOP 或3秒钟内 PAR
停止 无键盘响应 参数
Pr00
进入参数修改状态
▲ ▼
STOP 或3秒钟内 PAR
停止 无键盘响应 参数
Pr01
退出参数设定 进入参数修改状态
▲ ▼

STOP 或3秒钟内 PAR
停止 无键盘响应 参数
Pr02
退出参数设定 …… 进入参数修改状态
▲ ▼

STOP 或3秒钟内 PAR
停止 无键盘响应 参数
Pr30
退出参数设定 ▲ ▼ 进入参数修改状态

STOP 或3秒钟内 PAR
停止 无键盘响应 参数
Pr31
退出参数设定 进入参数修改状态
数 位 操 作 面 板

② 参数修改

50.00 非设定状态下，
显示频率Hz、转速RPM
PAR
参数
STOP 或3秒钟内
停止 无键盘响应
Pr00
退出参数设定
PAR
STOP 参数 PAR
停止 参数
50.00
退出参数设定 参数承认，修改生效
修改 ▲ ▼

STOP PAR 到
停止 参数 下
49.99 一
退出参数设定 …… 参数承认，修改生效 参
修改值无效 ▲ ▼ 数

STOP PAR
停止 参数
28.00
退出参数设定 参数承认，修改生效
修改值无效 PAR
STOP 或3秒钟内 参数
停止 无键盘响应
Pr01
退出参数设定 ……
参 数 功 能 一 览 表

参数代码
参数名称及功能
设定范畴
出厂值
类型
Pr00
主速度频率设定
0.1～150.0Hz
50.00
A
Pr01
主速度频率来源选取
0：面板数字给定
0
B
1：面板电位器
2：数字给定*AI1
3：端子 DC 0～5V
4：端子 DC 0～10V
5：端子 DC 4～20mA
Pr02
运转指令来源选取
0：面板控制
0
B
1：端子控制
2：485通讯接口控制
Pr03
第一加速时间
0.1～600Sec
10.0
A
Pr04
第一减速时间
0.1～600Sec
10.0
A
Pr05
第二加速时间（JOG）
0.1～600Sec
10.0
A
Pr06
第二减速时间（JOG）
0.1～600Sec
10.0
A
Pr07
基底频率选取
50.0～150.0Hz
50.0
B
Pr08
最高频率选取
0～150.0Hz
50.0
B
Pr09
起始频率选取
0.00～5.0Hz
1.00
B
Pr10
低频补偿
1.00～2.00 Pr13=1.0有效
1.30
B
Pr11
最高电压
0.00～1.00
1.00
B
Pr12
点动频率
0.00～150.00Hz
5.00
A
Pr13
V/F曲线
1.0～2.0
1.0=恒转矩 2.0=减少转矩
1.0
B
Pr14
端子作用方式
0：短接方式
0
B
1：触发方式
Pr15
键盘正/反转禁止设定
0：正反转皆容许
0
B
1：只容许正转，反转禁止
2：只容许反转，正转禁止
Pr16
停车方式选取
0=减速至零，1=及时停
0
A

参 数 功 能 一 览 表
参数代码
参数名称及功能
设定范畴
出厂值
类型
Pr17
滑差系数
0.00～0.10
0.05
A
Pr18
默认显示选取
0=频率显示
2,4,6,8---100=相应转速
0
A
Pr19
直流制动量
0～30
0
B
Pr20
直流制动时间
0.0～25.0
0.0
B
Pr21
直流制动起始频率
0.50～５0.00Hz
5.00
B
Pr22
近来第一次故障记录
加速,减速,运营,停止中过流
加速,减速,运营,停止中过流
加速,减速,运营,停止中过流
过热、过载

C
Pr23
近来第二次故障记录

C
Pr24
近来第三次故障记录

C
Pr25
近来第四次故障记录

C
Pr26
失速使能控制
0：都禁止
1
A
1：都容许
2：电压失速控制容许
3：电流失速控制容许
Pr27
通讯位址
0～15
0
B
Pr28
型号
XXXX

C
Pr29
版本号
XXXX

C
Pr30
生产批号
XXXX

C
Pr31
参数管理
0=参数正常操作容许
0
D
1=锁定所有参数
2=锁定除Pr00外参数
3=调缺省参数

参数类型解释：A=运营或停止状态都可以读写；
B=只可在停止状态下修改；
C=只读参数；
D=停止状态都可读写，运转状态第3项不可修改。
参 数 功 能 说 明

Pr00 主速度频率设定 基本单位：0.01Hz
Pr00参数为变频器主运转频率设定。
Pr01=0时，该参数将被用作频率信号来源。

Pr01 主速度频率来源选取
Pr01=0，主速度频率输入信号来自面板数字给定；
Pr01=1，主速度频率输入信号来自面板电位器；
Pr01=2，主速度频率输入信号来自面板数字给定*AI1，
【阐明】该功能重要用于多台变频器同步控制，AI1端口作为主速度总调给定，键盘升/降键作为单台变频器微调控制；
Pr01=3，主速度频率输入信号来自AI1端子信号 DC 0～5V；
Pr01=4，主速度频率输入信号来自AI2端子信号 DC 0～10V；
Pr01=5，主速度频率输入信号来自AI3端子信号 DC 4～20mA

Pr03 第一加速时间 基本单位：0.1秒
Pr04 第二加速时间 基本单位：0.1秒
Pr03决定变频器从0Hz上升到50Hz所需时间。
Pr04决定变频器从50Hz下降至0Hz所需时间。
【注意】Pr03值设得过小，易导致起动或升速中冲击电流过大。
Pr04值设得过小，易导致反冲电流过大泵升电压过高，在大惯量负载时，应把此值放大。
【公式】实际加减速时间=加减速时间*（A-B）/50

参 数 功 能 说 明

A=设定频率与最高频率（Pr08） 频率
两者之小者。
B=直流制动起始频率（Pr21）与
起始频率（Pr09）两项之大者。
时间
加速 减速
时间 时间
Pr03 Pr04
Pr05 第二加速时间 基本单位：0.1秒
.Pr06 第二减速时间 基本单位：0.1秒
Pr05、Pr06作用同Pr03、Pr04。用于点动升/降速率。
Pr07 基底频率 基本单位：0.01Hz
Pr08 最高频率 基本单位：0.01Hz
Pr09 起始频率 基本单位：0.01Hz
Pr07值必要依照电机铭牌上额
定频率来设定。 V
Pr08设定变频器需输出最高频
率。当频率给定信号为 DC 0～5
0～10V 4～20mA相应范畴为0～ f
Pr08。但愿运营频率值必要高于 0 Pr09 Pr07 Pr08
Pr09，变频器才会起动。
基底频率、最高频率与起始频率共同构成V/F曲线。

Pr10 低频补偿 基本单位：0.01 V
当输出频率低时，增大该参数可提 2.00
升电机低频运转转矩。
【注意】此参数设得太高会带来负
效应，电机易发烫，因此在能带 1.00
动正常负载状况下，适可而止。 F
参 数 功 能 说 明

Pr11 最高电压 基本单位：0.01 V 1.00
此参数决定变频器输出 …
最高电压，以输出 0.40
电压比例表达。 f
0 Pr07 Pr08

Pr12 点动频率 基本单位：0.01Hz
Pr12决定点动运营时之运转频率，当使用端子输入时，
当Pr14=0时，J/S用作点动（二段速）端子，该端子与COM短接
不能直接启动，需配合FWD或REV端子一起工作才干运转。

Pr13 V/F曲线 基本单位：0.01 V
当Pr13=1.0为恒转矩曲线 1.00
当Pr13>1.0为减少转矩曲线
该曲线重要用于风机、泵类负载。 2.00 f

Pr14 端子作用方式
当Pr14=0时，FWD-COM，REV-COM须短接才可运转，J/S-COM短接作为二段速使用；
当Pr14=1时，FWD-COM，REV-COM只要触发一下即可运转，J/S-COM触发一下作为停止信号，变频器停止输出。

Pr15 键盘正/反转禁止设定
当Pr15=0时，键盘皆容许正/反转操作；
当Pr15=1时，只容许键盘正转，反转操作无效；
当Pr15=2时，只容许键盘反转，正转操作无效。

Pr16 停车方式选取
Pr16=0时，停止时，变频器逐渐减低它输出频率直至停止；
Pr16=1时，停止时，变频器及时停止输出，电机靠自然摩擦力慢慢滑行，直至停止。
参 数 功 能 说 明

设定频率 电机依参数 设定频率
Pr04/Pr06 电机依惯性
电机速度 减速时间停止 电机速度 自由运转停止

时间 时间

减速时间 减速时间

运转指令 ON OFF ON OFF
减速停车 自由运转

Pr17 滑差系数 基本单位：0.01
此参数用于折算输出转速，使显示转速与实际转速一致
【公式】转速n=[120*频率f/Pr18]*（1-Pr17）

Pr18 默认显示选取
此参数供顾客选取显示频率或电机转速。
当Pr18=0时，变频器显示当前频率值；
当Pr18=2、4、6……100时，变频器显示相应极数电机转速。

Pr19 直流制动量 基本单位：1%
Pr20 直流制动时间 基本单位：0.1秒
Pr21 直流制动起始频率 基本单位：0.01Hz
Pr19设定停止时关电机直流制动电压量，以变频器直流测电压比例表达。
【注意】当设定此参数时，务必由小慢慢增大，直至足够制动转矩。
Pr20设定刹车时送入电机直流电压持续时间。
【注意】当要作直流制动时，在Pr23停车方式须设定为0，即减速停车方式。
参 数 功 能 说 明

Pr21设定直流制动起始频率，当频率下降至该参数如下时，
才开始直流制动。
输出频率
停止时直流制
动起始频率
起始频率 Pr21
Pr09 时间
Pr20

运转指令 ON OFF

直流制动电压%

Pr22 近来第一次故障记录
Pr23 近来第二次故障记录
Pr24 近来第三次故障记录
Pr25 近来第四次故障记录
近来发生四次故障保护资料，都记录在这四个单元中。
【有关】见关于故障保护之章节故障代码表

Pr26 失速使能控制
Pr26=0时，过电压、过电流失速防止都无效；
Pr26=1时，过电压、过电流失速防止均有效；
Pr26=2时，过电压失速防止有效，过电流失速防止无效；
Pr26=3时，过电压失速防止无效，过电流失速防止有效；
【阐明】当变频器减速或停车时，由于电机负载惯量影响，电机会产生回生能量至变频器内部，使直流侧电压升高。当启动过电压失速防止控制功能，变频器检测直流侧电压过高时，变频器会停止减速，输出频率保持不变，直至直流侧电压低于控制参数
值时，变频器才会再减速。
参 数 功 能 说 明

【阐明】当变频器执行加速时，由于加速时间过短或电机负载过大，变频器输出电流会急剧上升，当电流超过错速防止电流位准时，变频器会停止加速，输出频率保持不变，当电流低于设定位准时，变频器才继续加速。

参 数 功 能 说 明

Pr27 通讯位址 基本单位：1
当变频器需与电脑连接进行群控时，须设立此参数，定义每台变频器机号代码。单机运营时，参数无效。

Pr28 型号
此参数为变频器型号
【例】3022：表达380V 2.2KW ：表达220V 1.5KW

Pr29 版本号
此参数为产品软件之版本号。

Pr30 生产批号
此参数位厂家出厂产品批号。

Pr31 参数管理功能
Pr31=0，所有参数容许正常操作；
Pr31=1，锁定所有参数，但Pr31除外；
Pr31=2，锁定所有参数，但Pr00、Pr31除外；
Pr31=3，复归出厂缺省参数。

异 常 保 护 与 处 理
1.异常保护综述
变频器自身具备异常状况自动诊断功能，一旦有过电压、过电流等异常故障发生时，保护功能会及时动作，变频器停止输出，异常接点动作，故障内容被记录在记忆体E2PROM中，电机自由运转停止，此时请依变频器显示故障内容及解决办法加以排除。
2.故障状态复位
一旦异常故障发生后，变频器会显示故障代码，并跳脱故障继电器。在此状态下，变频器不能进行其她操作，必要先进行故障复位。办法是在面板控制时按 STOP 键，或断开电源待没有显示后重新上电。若复位后故障代码消失，阐明故障已复位，若故障代码依然存在，阐明故障尚未排除，则先排除故障后再操作。
3.故障内容资料记录
故障发生后，当前故障内容自动被记录在Pr22单元，原Pr22单元内容被移至Pr23单元，原Pr23单元内容被移至Pr24单元，原Pr24单元内容被移至Pr25，原Pr25单元内容被擦除。
4.故障内容读取
故障内容读取办法同读取参数办法相似，Pr22为近来一次故障记录，Pr23为近来第二次故障记录，Pr24为近来第三次故障记录，Pr25为近来第四次故障记录。这四个单元参数都为只读参数。

异 常 保 护 与 处 理
显示代码
异常故障阐明
处 理 方 法
OU_u
OU_d
OU_r
OU_o
升速中过流
减速中过流
运营中过流
停止时过流
*检查电机功率与否超过变频器功率
*检查变频器至电机间连线有否短路
*检查加减速时间与否太短
*检查低频补偿参数与否设得太高
*检查与否电机在
