不停车通行停车场标准管理系统使用说明指导书.doc

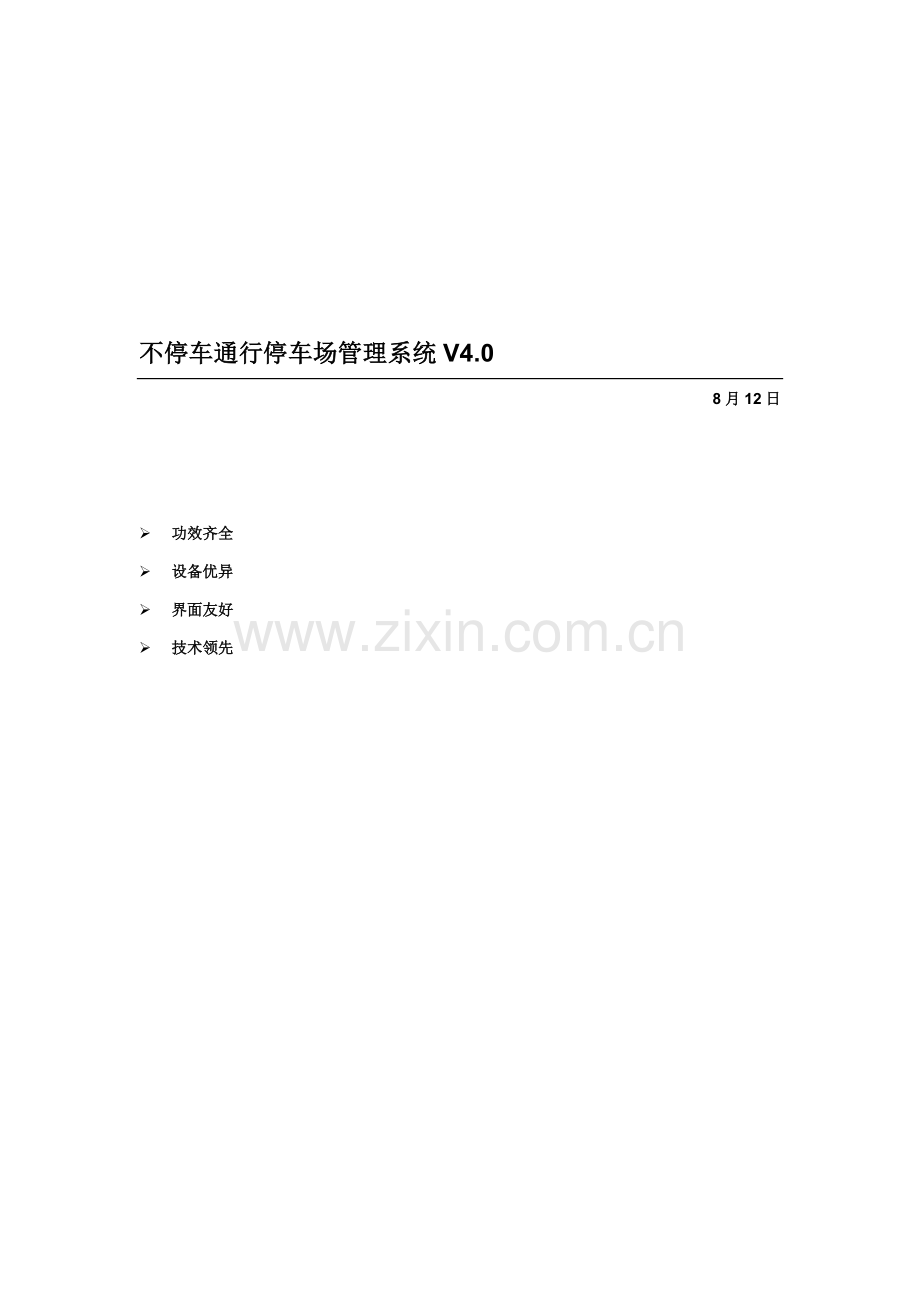

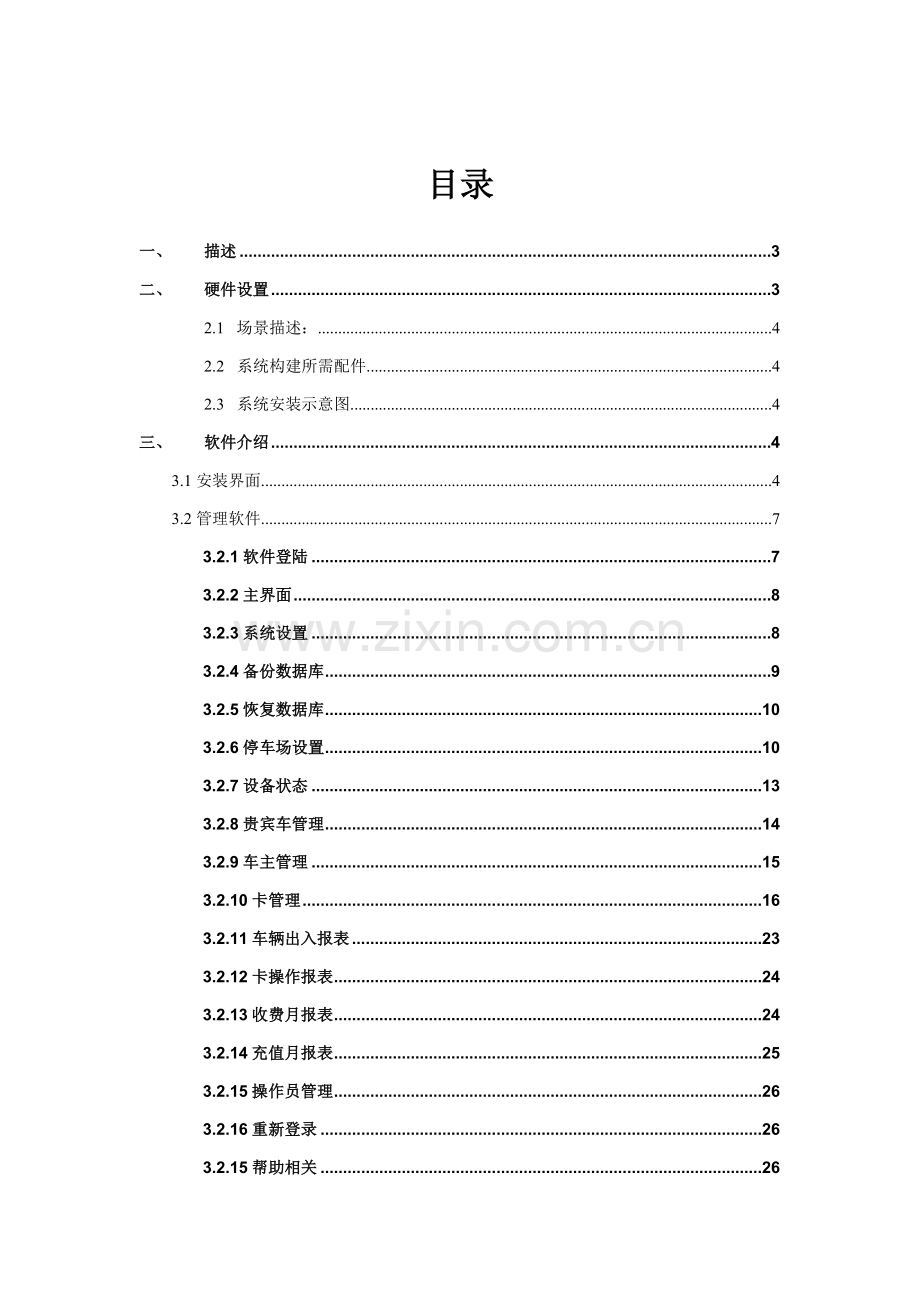

不停车通行停车场管理系统V4.08月12日 功效齐全 设备优异 界面友好 技术领先 目录一、描述3二、硬件设置32.1场景描述：42.2系统构建所需配件42.3系统安装示意图4三、软件介绍43.1安装界面43.2管理软件73.2.1软件登陆73.2.2主界面83.2.3系统设置83.2.4备份数据库93.2.5恢复数据库103.2.6停车场设置103.2.7设备状态133.2.8贵宾车管理143.2.9车主管理153.2.10卡管理163.2.11车辆出入报表233.2.12卡操作报表243.2.13收费月报表243.2.14充值月报表253.2.15操作员管理263.2.16重新登录263.2.15帮助相关263.3岗亭软件273.4服务程序28四、附录28卡片安装位置28一、 描述不停车通行停车场管理系统V4.0使用BU900X系列远距离读卡器作为关键部件，能够远距离读取电子标签ID号，并自动判定标签权限决定是否起杆放行。简易停车场系统，无票箱，简便易用。l 最多可下载1万条白名单（许可出入电子标签ID号）l 脱机工作时可保留2万条读卡统计l 远距离读卡自动开闸l 过期用户限制出入l 语音提醒剩下金额l LED显示器显示剩下金额信息l 岗亭可观看出入口视频l 车牌识别l 出入口图片对比l 远程操控同时卡号l 脱机运行l 其它基础信息管理功效二、 硬件设置经典应用场景及方案* 以一进一出为例场景描述：单天线单通道l 场景描述：单独通道，车道宽度小于4米；选择BU-900S-Kl 系统构建所需配件项目数量功效BU-900S-K2台读卡地感线圈4路车检器传感器车辆检测器2个车辆检测，触发读卡道闸2台控制车辆进入路由器1个构建以太网计算机1台运行停车场软件l 系统安装示意图三、 软件介绍3.1安装界面双击安装程序，弹出以下界面：软件欢迎界面，选择软件安装目录选择要安装软件，服务程序和管理程序还有岗亭程序能够分别安装在不一样机器上，只要她们全部在同一个局域网就能够。看看安装信息，安装目录是否正确，全部OK后点击安装开始安装停车场管理系统。安装桌面发卡器驱动自开启停车场服务安装完成。3.2管理软件3.2.1软件登陆管理软件默认登录用户名：admin 密码：admin （登录后可在操作员管理模块中修改）输入正确用户名密码点击登录按钮，登录成功后显示系统主界面。3.2.2主界面3.2.3系统设置在基础设置中能够设置：时段卡过期提醒提前时间（要提前几天提醒时段卡用户将要过期）时段卡过期几天严禁出入（时段卡过期后，还能够使用几天）储值卡提醒交费最小金额（卡内还有多少钱时候，就要开始提醒用户充值）储值卡欠费多少严禁出入（卡已经欠费，欠费超出多少时候就不让该卡用户出入）下图1区域：设置当系统空闲时，LED显示器显示内容下图2区域：设置车辆出入图片保留路径下图3区域：设置录像保留路径高级设置中：能够设置软件开闸方法以下图所表示读卡器控制开闸，上位机软件控制开闸，其中上位机软件控制开闸中有两种判定开闸方法：卡号和车牌识别全部正确开闸，卡号或车牌识别只要有一个正确就开闸。3.2.4备份数据库点击菜单项系统备份数据库，管理软件发送备份数据命令到服务中心，服务中心备份数据库（此备份为手动备份，系统天天全部会自动备份数据库）3.2.5恢复数据库点击菜单项系统恢复数据库，进行数据库恢复操作系统会列出最近备份七个数据库，以供恢复选择，选中某个数据库，点击回复数据库按钮。弹出提醒恢复成功则数据库恢复成功。3.2.6停车场设置点击菜单项停车场停车场设置，进行停车场设置操作。点击设计停车场停车场处于可编辑状态，拖拽停车场到停车场设计区既添加一个新停车场，拖拽入口到停车场上既添加了一个入口，拖拽出口到停车场上既添加了一个新出口，拖拽岗亭到停车场上既添加了一个新岗亭。拖动上去控件能够自用拖动，用户能够自行选择设备位置，若设备位置已经调整完成，点击保留设置即可。接下来就是设置停车场各项配置。以下图所表示：添加完停车场，一入一出，两个岗亭，接下来开始设置这些控件属性。点击停车场（下图蓝色区域），设置停车场收费方案，下图设置是按计时收费方案，可添加多个时间段，每个时间段收费可设置不一样。下图停车场设置是按计次收费收费方案。点击入口或出口，右侧显示出入口对应属性，选择对应项设置。点击岗亭，修改岗亭名称。3.2.7设备状态点击菜单项停车场设备状态，进行设备状态查看操作。以下图所表示：岗亭1未连接，岗亭2未连接，设备状态已图形和文字两种方法表现出来。3.2.8贵宾车管理点击菜单项停车场贵宾车管理，进行贵宾车管理设置操作。车牌在贵宾车里用户，无须发卡，直接经过车牌识别来抬杆出入，VIP用户享受VIP服务。3.2.9车主管理点击菜单项信息管理车主管理，进行车主管理设置操作。进入车主管理节目中后，界面里显示全部车主信息；新增：在对应信息栏中输入对应信息，然后点击保留，一条新数据添加完成；选中要删除统计，点击删除按钮，选中统计逻辑删除，颜色显示为红色，能够再次点击保留，此用户能够再次使用。导出：能够导出车主信息到excel中打印：打印车主信息。3.2.10卡管理点击菜单项信息管理卡管理，进行卡管理设置操作。点击卡管理进入卡管理界面，界面内显示全部卡信息。多种颜色对应多种状态卡。米黄色：正常卡蓝 色：挂失卡红 色：作废卡发行：点击发行按钮进入卡发行界面填写对应信息，带 * 号为必填项，卡发行有两种方法，一个是发给新车主，一个是发给已经有车主，下图所表示为发给新车主情况。下图所表示为发给已经有车主情况。在查找姓名处输入人名首字母或该人姓名汉字，全部可直接定位到该人。选中该人，点击保留，发卡成功。充值：选择要充值卡片，点击充值按钮进入卡充值界面注：卡充值只能对储值卡进行操作。填入要充值金额：点击充值在状态栏显示充值是否成功信息。延期：选择要充值卡片，点击充值按钮进入卡充值界面注：卡延期只能对时段卡进行操作输入应收金额，选择结束日期，点击卡延期，在状态栏显示延期是否成功信息。挂失： 选中要挂失卡，点击挂失按钮弹出，点击确定挂失该卡，挂失卡后，该卡不能使用，能够经过解挂正常使用该卡解挂：选中要挂失卡，点击挂失按钮弹出，点击确定解挂该卡。退卡：选中要退卡，点击退卡按钮进入退卡界面换卡：点击换卡按钮进入换卡界面，换卡功效有两种方法：一个是更换卡类型：以下图所表示，选择要更换卡类型，点击更换按钮，软件会提醒更换成功。另一个是更换卡号：输入要更换卡编号，选中要更换卡，然后点击更换按钮，软件会提醒更换成功。作废： 选中要作废卡，点击作废按钮。弹出以下图所表示对话框，点击确定后此卡作废，软件显示为红色。注：作废卡后，该卡将永久不能使用卡权限设置：点击卡权限设置按钮进入卡权限设置界面。卡权限设置也分为两种设置模式：一个是按出入口设置：以下图所表示。选择出入口，选择该出入口哪些卡能够出入，然后点击保留即可。一个是按卡号设置，单独设置某张卡出入权限。以下图所表示：输入要设置卡号，点击查询能够看到现在该卡能够出入通道，将出入口通道选中，该卡即可出入选中通道。下载卡号：下载卡号能够给全部出入口控制器下载，也能够单独给某个出入口控制器下载。选择要下载出入口，点击下载卡号按钮即可。3.2.11车辆出入报表该报表查询是车辆正常出入统计，双击统计或选中统计点击按钮，能够查看目前出入统计出入照片。3.2.12卡操作报表该报表查询是对卡部分操作，如挂失、解挂、注销、发卡、延期、充值、换卡等操作查询。3.2.13收费月报表该报表查询是车辆出入收费统计，统计是每个月中，天天出入车辆数目，和天天收费情况。3.2.14充值月报表该报表查询是卡充值，延期等收费情况。用户能够经过此模块查询，每个月中天天用户充值，延期等操作收费情况。3.2.15操作员管理在此模块中能够添加新操作员，给新操作员赋权限，也能够更改系统默认管理员（admin）登录密码。3.2.16重新登录3.2.15帮助相关3.3岗亭软件岗亭用来显示车辆出入信息，是留给用户最直观交互平台。用户能够经过岗亭看到每个用户出入情况，收费情况，出入图片等。直接用户能够经过LED显示器和声音播放来取得自己卡内余额，和此次收费情况。各部分功效以下图所表示：打开软件会看到下图所表示这种情况下软件已经和服务器正常连接，一切正常。剩下车位假如用户查对后不对能够点击下图修改按钮来修改剩下车位。弹出以下图所表示，填入正确车位数点击确定按钮即可设置岗亭点击Ctrl+F3 设置岗亭设置岗亭得有用户权限，非系统用户不能私自更改岗亭设置。输入正确用户名密码，点击登录按钮。登录成功后，首先要设置限制岗亭是系统中哪个岗亭，服务程序会吧对应出口信息发送到对应岗亭上来。岗亭设置好后设置好对应LED显示器端口，系统会发送信息到对应LED显示器上。声音播放模式：立即播放下一个声音：比如现在正在播放“消费金额为2元，剩下金额为98元”假如此时立即又来一条收费信息，此时加入刚刚播放到“消费金额为2”，后面还没播放完。此时后面信息将不会播放，系统直接播放下一条收费信息。一个一个播放：系统会阻塞模式播放声音，一条收费信息播放完成后，再播放另一条收费信息。3.4服务程序服务程序关键负责整个系统逻辑处理，出入控制等，对电脑软件配置要求较高。四、 附录卡片安装位置读卡器能阅读卡片类型为EPC C1 G2（也可叫作ISO18000-6C）类型标签。00010088标签出厂时，在包装袋上写有卡号，以下图所表示。卡片贴装位置是影响读卡效果关键原因之一，根据国际标准，应会在前挡风玻璃中上部预留有“微波窗”（图：红框区域），用户在实际贴装时，选择此区域放置卡。
