V型球阀使用说明书

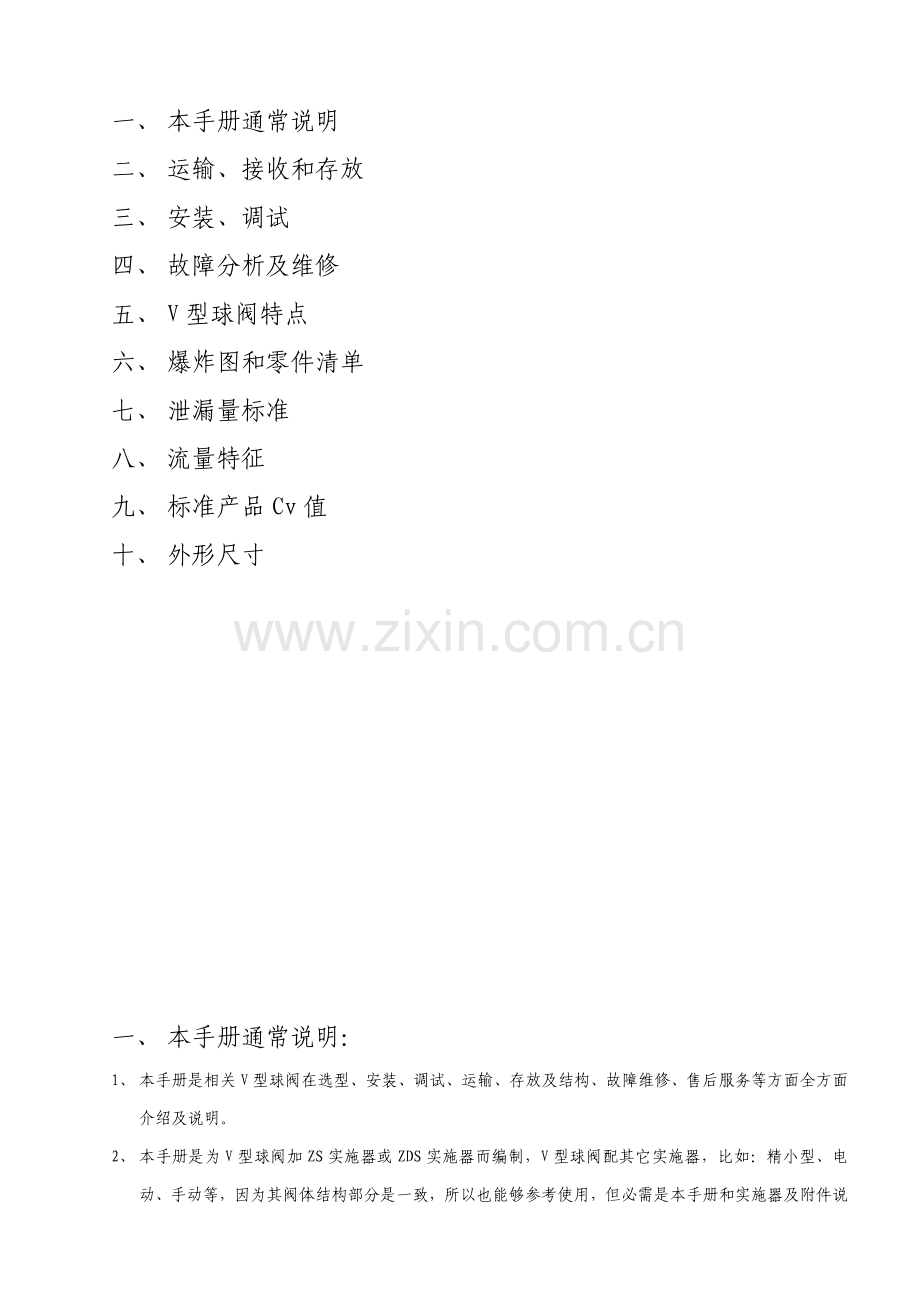

目 录

一、 本手册通常说明
二、 运输、接收和存放
三、 安装、调试
四、 故障分析及维修
五、 V型球阀特点
六、 爆炸图和零件清单
七、 泄漏量标准
八、 流量特征
九、 标准产品Cv值
十、 外形尺寸

一、 本手册通常说明：
1、 本手册是相关V型球阀在选型、安装、调试、运输、存放及结构、故障维修、售后服务等方面全方面介绍及说明。
2、 本手册是为V型球阀加ZS实施器或ZDS实施器而编制，V型球阀配其它实施器，比如：精小型、电动、手动等，因为其阀体结构部分是一致，所以也能够参考使用，但必需是本手册和实施器及附件说明书共同参考使用，也就是说阀体部分参考本手册，实施器及其它附件必需有独立说明书提供给您，在产品使用各个阶段，请参考本手册内容并遵守其它零部件使用规范，这么才不会在使用中出现问题。
3、 请在使用产品前认真阅读本手册及我们提供附件说明书，方便正确使用产品，愈加好为您生产过程服务
4、 因为编辑原因或产品结构原因及选型方面原因，在产品使用过程中有什么疑问，可立即和我们联络或和您供给商联络，方便我们对产品进行改善，并立即处理您问题。欢迎您为我们提供宝贵意见和提议。
5、 因为技术进步或产品结构改善，本手册内容可能会有所变动，我们会依据所提供产品时间提供对应说明书，全部使用规范以产品所协带说明书为准。
二、 产品运输、接收和存放：
1、 产品包装：本产品是在出厂前将阀体及实施器和附件组装在一起，并对产品性能进行严格测试后整体包装，正常情况下中国是用木箱包装，产品整体用木条及金属螺栓等固定在箱体内，整个产品全部用防潮袋进行保护，以确保产品在运输过程中不会因晃动及水汽而对产品使用造成影响。出口产品是用附合出口标准木箱加防潮保护等方法包装。
2、 产品运输：产品运输是委托专业运输企业进行运输。
3、 产品接收：当您接到产品后，第一时间打开包装箱对产品及附件进行检验，检验分为以下内容：
（1）依据装箱内单内容对产品及附件数量及品牌进行检验，看看是否附和协议要求。
（2）对产品及附件完整性进行检验，看看是否存在运输过程损坏。
（3）对随产品协带技术文件是否齐全进行检验。
（4）对产品性能进行检验，假如有条件，能够对产品性能进行测试，方便确定所接收产品附和您订货要求。
以上检验内容如有和您所要求不附，请立即和货运企业及我企业进行联络，方便立即为您处理问题。
4、 当开箱验收完成，确定所供货产品和协议相符时，您需要立即对产品进行妥善保管，以确保产品在使用前不被损坏，技术文件不会丢失。对于作备件而长久不使用产品，应进行合适防护，以免产品生锈。对于长久存放产品，有使用前要进行重新检测，合格后才能投入使用。
三、 安装、调试：
1、 产品在安装前需要作以下工作：
（1）检验产品：检验所要安装产品是否适合使用工况；检验所安装产品是否完好无损；检验所要安装产品附件是否齐全；长久存放产品性能是否合格。有条件时对全部将要安装产品进行性能测试，合格后再进行安装施工。
（2）检验管道：对于新施工管道，在安装产品前需要立即清理管道中杂质，以免产品在初开机时被损坏。
2、 产品吊装：要用正确工具和方法对产品进行吊装，以免产品安装过程中被损坏。
3、 产品安装：请在焊接管道上设计牢靠支撑，严禁管道重量由阀体来负担，这么会对产品使用性能造成一定影响。对于大口径阀门（DN350以上）要对阀体两端管道进行支撑。
4、 调试：本企业产品在出厂前全部进行过严格测试，如有附件组装，产品组装后全部进行了初步调试，为了您系统能正确运行，在产品安装完成后，产品要进行精调，方便系统正常运行；产品调试由专业调试人员进行。
5、 系统试运行：在安装完成后，系统要进行一次试运行，以确保产品完全适应控制系统。
四、 维修：产品在使用过程中可能会出现问题，针对不一样问题，采取不一样处理方法。常见问题以下：
1、 填料处泄漏，产生原因：（1）可能是因填料螺栓未压紧；（2）长久运行，填料磨损。处理方法：（1）用专用扳手拧紧填料压盖螺母；（2）拆下填料压盖，更换填料。通常情况下拧紧填料压盖螺母就能够处理问题。
2、 后压盖处泄漏产生原因：O型圈损坏。处理方法：更换O型圈。
3、 法兰连接处泄漏产生原因：（1）法兰垫片失去弹性；处理方法：更换法兰垫片。（2）法兰垫片错位；处理措施，重新把垫片安放在法兰密封面位置上。
4、 密封座外测泄漏产生原因：O型圈或石墨环损坏；处理方法：更换O型圈或石墨环。
5、 密封座和阀芯之间泄漏产生原因：（1）关闭时实施器未达成90度；处理方法：调整实施器行程，使其能够完全处于全关状态。（2）密封面磨损；处理方法：取下密封座，拆下球，对密封座和阀芯进行研磨修复。假如密封座损坏严重，可重新更换密封座。
6、 实施器漏气产生原因：O型圈损坏严重；处理方法：更换新O型圈。
7、 阀芯卡阻产生原因：（1）阀芯和阀座之间有杂质卡住；处理方法：让实施器反向动作，清理掉杂质后再检验阀座是否损坏，假如未损坏，继续使用，假如阀座损坏，更换阀座后再重新使用。（2）介质产生结晶，阀座后腔弹簧室充满了介质，阀座无法浮动；处理方法，更改阀座结构，使介质不易进行弹簧室。（3）阀座因热澎涨而卡死，关键原因是产品结构不适合工况要求，处理方法：更换产品结构，使用适合该工况产品。（4）实施器配置过小；处理方法：加大实施器扭矩。
五、V型球阀特点：
V型球阀是特殊类型球阀，它关闭件是球缺体上开有V字型开口，V型开口含有锋利刃口，在球缺体回转过程中，和阀座之间形成剪切作用，对介质含有强有力切断力，球缺体V型开口和阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质正确调整，它是一个角回转调整阀，其密封性能和一般球阀相同，使它同时含有调整和开关两种功效，和气动或电动实施器配套，广泛使用于工业过程自控系统中。
产品特点：
1、 阀体整体式结构：对夹式和法兰式V型球阀阀体全部是整体侧装式结构，结构刚性强，不轻易引发变形和外泄。
2、 上下自润滑轴承：阀体内装有上下自润滑轴承，和阀杆接触面积大，承载能力高，磨擦系数小，使阀门扭矩降低。
3、 阀座可依据介质和工况需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球表面镀硬铬或作喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提升；软密封PTFE阀座或增强PTFE阀座密封性好，耐腐蚀，适应范围广。
4、 经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动实施器对应规格小，和其它类型调整阀相比，性价比高。
5、 介质适应范围广：因为V型开口和阀座之间剪切作用力，及阀内腔流道光滑圆整，使介质不易积存于内腔，所以它除适合液体介质外，更适合于带纤维及固体颗料介质系统控制。
6、 小流量正确控制：经过对小口径阀芯特殊V型开口加工，可实现小Cv值正确控制。
六、 产品爆炸图和零清单：
序号
名称
数量（件）
材料
1
阀体
1
WCB
CF8
CF8M
2
阀芯
1
CF8表面镀硬铬
CF8表面镀硬铬
CF8M表面镀硬铬
3
圆柱销
2
304
304
316
4
阀座
1
304堆焊硬质合金
304堆焊硬质合金
316堆焊硬质合金
5
弹簧
1
17-7PH
17-7PH
316
6
O型圈
1
氟橡胶
氟橡胶
氟橡胶
7
自润滑轴承

304+PTFE 3033304+PFE 304+PTFE
304+PTFE 3033304+PFE 304+PTFE
316+PTFE 3033304+PFE 304+PTFE
8
下阀杆
1
20Cr13
304
316
9
O型圈
1
氟橡胶
氟橡胶
氟橡胶
10
后压盖
1
WCB
CF8
CF8M
11
环垫
1
PTFE
PTFE
PTFE
12
调整垫片
1
PTFE
PTFE
PTFE
13
平垫片
4
Q235
304
304
14
螺栓
4
25
304
304
15
双头螺柱
2
25
304
304
16
自润滑轴承
1
304+PTFE 3033304+PFE 304+PTFE
304+PTFE 3033304+PFE 304+PTFE
316+PTFE 3033304+PFE 304+PTFE
17
平键
1
20Cr13
304
316
18
下填料
1
PTFE
PTFE
PTFE
19
中填料
1组
PTFE
PTFE
PTFE
20
上填料
1
PTFE
PTFE
PTFE
21
填料压盖
1
WCB
CF8
CF8M
22
螺母
2
35
304
304
23
上阀杆
1
20Cr13
304
316

七、 阀座最大许可泄漏量：
规格
硬密最大许可泄漏量
软密封阀座最大许可泄漏量
DN25（1″）
1.50ml/min
0.15ml/min
DN32（1 1/4″）
1.80ml/min
0.18ml/min
DN40（1 1/2″）
2.40ml/min
0.24ml/min
DN50（2″）
3.00ml/min
0.30ml/min
DN65（2 1/2″）
3.90ml/min
0.39ml/min
DN80（3″）
4.80ml/min
0.48ml/min
DN100（4″）
6.00ml/min
0.60ml/min
DN125（5″）
7.50ml/min
0.75ml/min
DN150（6″）
9.00ml/min
0.90ml/min
DN200（8″）
12.00ml/min
1.20ml/min
DN250（10″）
15.00ml/min
1.50ml/min
DN300（12″）
18.00ml/min
1.80ml/min
DN350（14″）
21.00ml/min
2.10ml/min
DN400（16″）
24.00ml/min
2.40ml/min
DN450（18″）
26.00ml/min
2.60ml/min
DN500（20″）
30.00ml/min
3.00ml/min

八、流量特征：

九、标准产品Cv值
规格
密封阀座
DN25（1″）
36
DN32（1 1/4″）
56
DN40（1 1/2″）
94
DN50（2″）
152
DN65（2 1/2″）
262
DN80（3″）
358
DN100（4″）
540
DN125（5″）
906
DN150（6″）
1424
DN200（8″）
2176
DN250（10″）
3532
DN300（12″）
5732
DN350（14″）
8245
DN400（16″）
10651
DN450（18″）
12878
DN500（20″）
16343

十、外形尺寸
对夹式V型球阀阀体外型尺寸表

DN
A
H
B
C
T
Y
L
L
￠d
h
S
K
M
Z
扭矩
25
50/60
30
68
38
81
73
102
75
16
35
75
∕
2-M10
5
32
32
60
35
76
45
86
78
100
75
16
35
75
∕
2-M10
5
40
40
60
35
84
50
90
80
102
75
16
35
75
∕
2-M10
5
76
50
75
43
100
62
93
90
104
75
16
35
75
∕
2-M10
5
90
65
100
50
118
73
108
105
102
75
16
35
75
∕
2-M10
5
100
80
100
57
132
90
123
118
110
75
20
35
90
28
4-M10
6
140
100
115
65
158
115
138
130
108
75
20
35
90
28
4-M10
6
150
125
129
78
184
134
148
145
110
80
25
40
90
28
4-M10
8
200
150
160
95
216
164
170
170
124
94
30
50
110
40
4-M12
8
300
200
200
120
268
206
200
201
124
94
30
50
110
40
4-M12
8
500
250
240
148
326
260
240
237
140
98
40
60
135
40
4-M16
12
800

注：阀杆高出平台尺寸L，有两个选择，配ZS气动及圆阀杆可直接申入实施器内时，L尺寸选长型，
需要用连接套过渡连接时选短型
法兰式V型球阀外形尺寸：

PN16
DN
A
H
B
b1
f
C
T
Y
L
L
￠d
h
S
K
M
Z
扭矩
25
102
51
115
16
2
38
81
73
102
75
16
35
75
∕
2-M10
5
32
32
102
51
140
18
2
45
86
78
100
75
16
35
75
∕
2-M10
5
40
40
114
57
150
18
2
50
90
80
102
75
16
35
75
∕
2-M10
5
76
50
124
60
165
20
2
62
93
90
104
75
16
35
75
∕
2-M10
5
90
65
145
70
185
20
2
73
108
105
102
75
16
35
75
∕
2-M10
5
100
80
165
75
200
20
2
90
123
118
110
75
20
35
90
28
4-M10
6
140
100
194
92
220
22
2
115
138
130
108
75
20
35
90
28
4-M10
6
150
125
194
97
250
22
2
134
148
145
110
80
25
40
90
28
4-M10
8
200
150
229
110
285
24
2
164
170
170
124
94
30
50
110
40
4-M12
8
300
200
243
120
340
24
2
206
200
201
124
94
30
50
110
40
4-M12
8
500
250
297
148
405
26
2
260
240
237
140
98
40
60
135
40
4-M16
12
800
300
338
190
460
28
2
316
286
282
140
98
40
60
135
40
4-M16
12
1400
350
400
221
520
30
2
372
330
337
170
125
50
60
140
64
4-M16
14

400
400
220
580
32
2
420
367
372
212
172
60
80
170
80
4-M20
18
2900
450
520
290
640
40
2
470
422
432
240
172
70
90
190
90
4-M24
20
3400
500
600
320
715
44
2
516
490
498
250
180
80
100
190
90
4-M24
22
5000
150Lb
inch
A
H
B
b1
f
C
T
Y
L
L
￠d
h
S
K
M
Z
扭矩
1
102
51
108
14.5
2
38
81
73
102
75
16
35
75
∕
2-M10
5
40
11/4
102
51
115
14.5
2
45
86
78
100
75
16
35
75
∕
2-M10
5
46
11/2
114
57
127
14.5
2
50
90
80
102
75
16
35
75
∕
2-M10
5
90
2
124
60
152
16.3
2
62
93
90
104
75
16
35
75
∕
2-M10
5
115
21/2
145
70
180
18
2
73
108
105
102
75
16
35
75
∕
2-M10
5
120
3
165
75
191
19.5
2
90
123
118
110
75
20
35
90
28
4-M10
6
180
4
194
92
230
24
2
115
138
130
108
75
20
35
90
28
4-M10
6
200
5
194
97
255
24.3
2
134
148
145
110
80
25
40
90
28
4-M10
8
220
6
229
110
280
26
2
164
170
170
124
94
30
50
110
40
4-M12
8
350
8
243
120
340
29
2
206
200
201
124
94
30
50
110
40
4-M12
8
600
10
297
148
405
30.6
2
260
240
237
140
98
40
60
135
40
4-M16
12
900
12
338
190
485
32.2
2
316
286
282
140
98
40
60
135
40
4-M16
12
1600
14
400
221
535
35.4
2
372
330
337
170
125
50
60
140
64
4-M16
14
2400
16
400
220
595
37
2
420
367
372
212
172
60
80
170
80
4-M20
18
3500

注：阀杆高出平台尺寸L，有两个选择，配ZS气动及圆阀杆可直接申入实施器内时，L尺寸选长型，
需要用连接套过渡连接时选短型

阀体加气动双作用实施器外形尺寸

DN
A
L
B
H
C
D
D1
25
270
390
140
133
105
85
85
32
270
390
140
138
105
85
85
40
275
395
140
140
115
85
85
50
275
395
140
150
115
85
85
65
296
440
150
165
125
85
85
80
300
445
150
178
135
85
90
100
300
445
150
190
135
85
102
125
343
507
155
205
155
85
97
150
343
507
155
235
170
85
129
200
418
617
190
265
200
85
123
250
502
742
224
317
260
92
149
300
520
760
224
362
280

148
350
605
900
277
437
330

179
400
620
900
277
492
330

180
450
770
1200
330
570
400

230
500
770
1200
330
640
400

280

DN
L
B
H
C
D
D1
25
168
108
163
120
36
85
32
168
108
168
120
36
85
40
204
129
170
130
46
85
50
262
137
180
130
50
85
65
262
137
195
130
50
85
80
268
153
210
145
56
90
100
268
153
220
145
56
102
125
300
175
235
160
68
97
150
390
192
270
160
75
129
200
460
217
300
175
87
123
250
525
260
375
195
103
149
300
600
319
420
220

148
350
720
356
500
250

179
400
740
378
550
260

180
450
740
378
650
260

230
500
860
432
720
260

280

阀体加蜗轮头外形尺寸

DN
A
L
B
H
C
D
D1
25
145
200
70
133
170
60
60
32
145
200
70
138
170
60
60
40
145
200
70
140
170
60
60
50
145
200
70
150
170
60
64
65
145
200
70
165
170
60
75
80
145
200
70
178
170
60
90
100
145
200
70
190
170
60
100
125
170
235
74
205
190
75
97
150
170
235
74
235
190
75
120
200
190
265
90
265
220
83
125
250
215
325
100
317
270
106
150
300
215
325
100
362
270

150
350
260
370
125
437
300

180
400
260
370
125
492
300

180
450
260
370
125
570
300

230
500
270
415
130
640
340

280
