海康威视简易说明指导书.doc

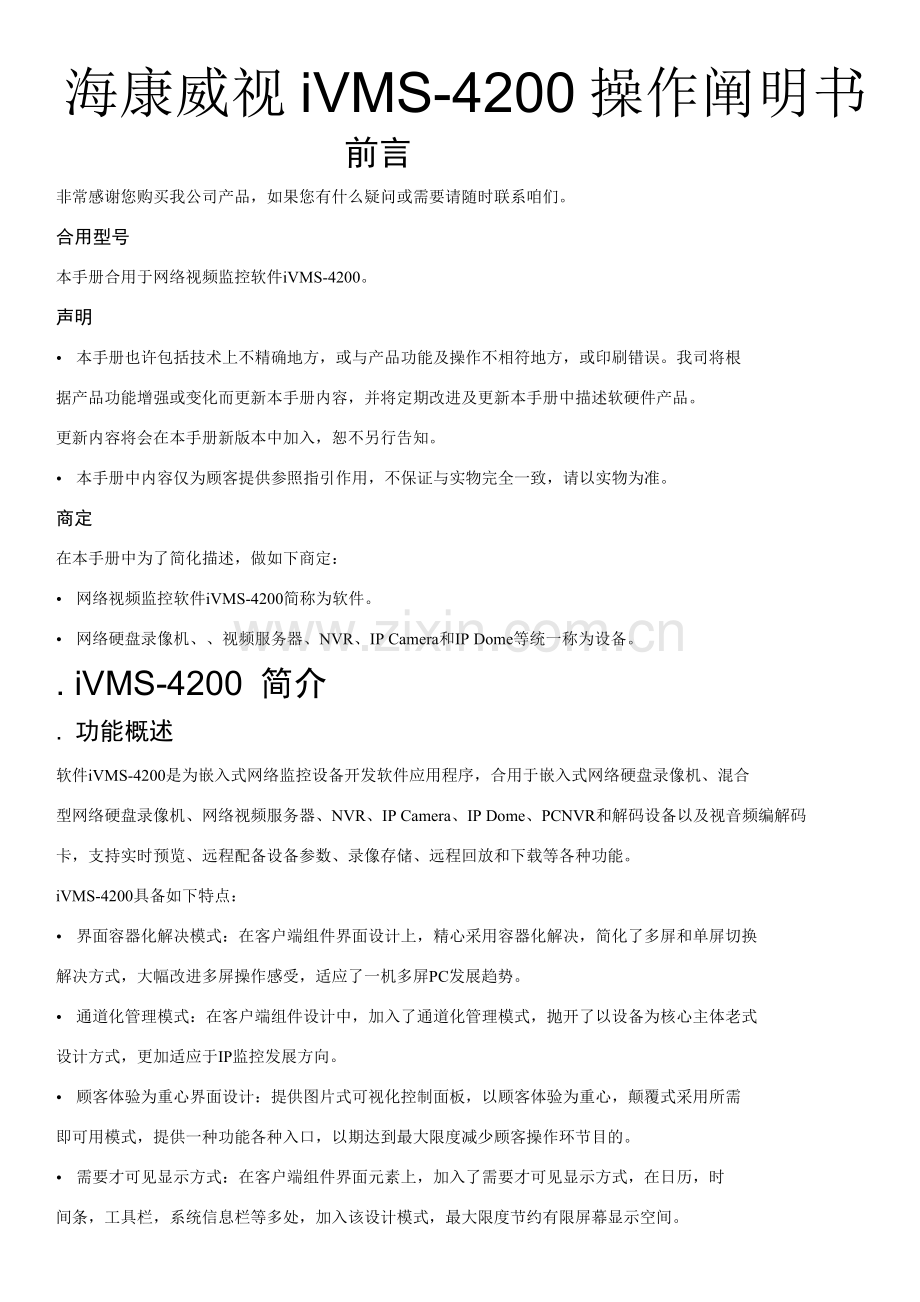

海康威视iVMS-4200操作阐明书
前言
非常感谢您购买我公司产品，如果您有什么疑问或需要请随时联系咱们。
合用型号
本手册合用于网络视频监控软件iVMS-4200。
声明
Ÿ 本手册也许包括技术上不精确地方，或与产品功能及操作不相符地方，或印刷错误。我司将根
据产品功能增强或变化而更新本手册内容，并将定期改进及更新本手册中描述软硬件产品。
更新内容将会在本手册新版本中加入，恕不另行告知。
Ÿ 本手册中内容仅为顾客提供参照指引作用，不保证与实物完全一致，请以实物为准。
商定
在本手册中为了简化描述，做如下商定：
Ÿ 网络视频监控软件iVMS-4200简称为软件。
Ÿ 网络硬盘录像机、、视频服务器、NVR、IP Camera和IP Dome等统一称为设备。
. iVMS-4200 简介
. 功能概述
软件iVMS-4200是为嵌入式网络监控设备开发软件应用程序，合用于嵌入式网络硬盘录像机、混合
型网络硬盘录像机、网络视频服务器、NVR、IP Camera、IP Dome、PCNVR和解码设备以及视音频编解码
卡，支持实时预览、远程配备设备参数、录像存储、远程回放和下载等各种功能。
iVMS-4200具备如下特点：
Ÿ 界面容器化解决模式：在客户端组件界面设计上，精心采用容器化解决，简化了多屏和单屏切换
解决方式，大幅改进多屏操作感受，适应了一机多屏PC发展趋势。
Ÿ 通道化管理模式：在客户端组件设计中，加入了通道化管理模式，抛开了以设备为核心主体老式
设计方式，更加适应于IP监控发展方向。
Ÿ 顾客体验为重心界面设计：提供图片式可视化控制面板，以顾客体验为重心，颠覆式采用所需
即可用模式，提供一种功能各种入口，以期达到最大限度减少顾客操作环节目的。
Ÿ 需要才可见显示方式：在客户端组件界面元素上，加入了需要才可见显示方式，在日历，时
间条，工具栏，系统信息栏等多处，加入该设计模式，最大限度节约有限屏幕显示空间。

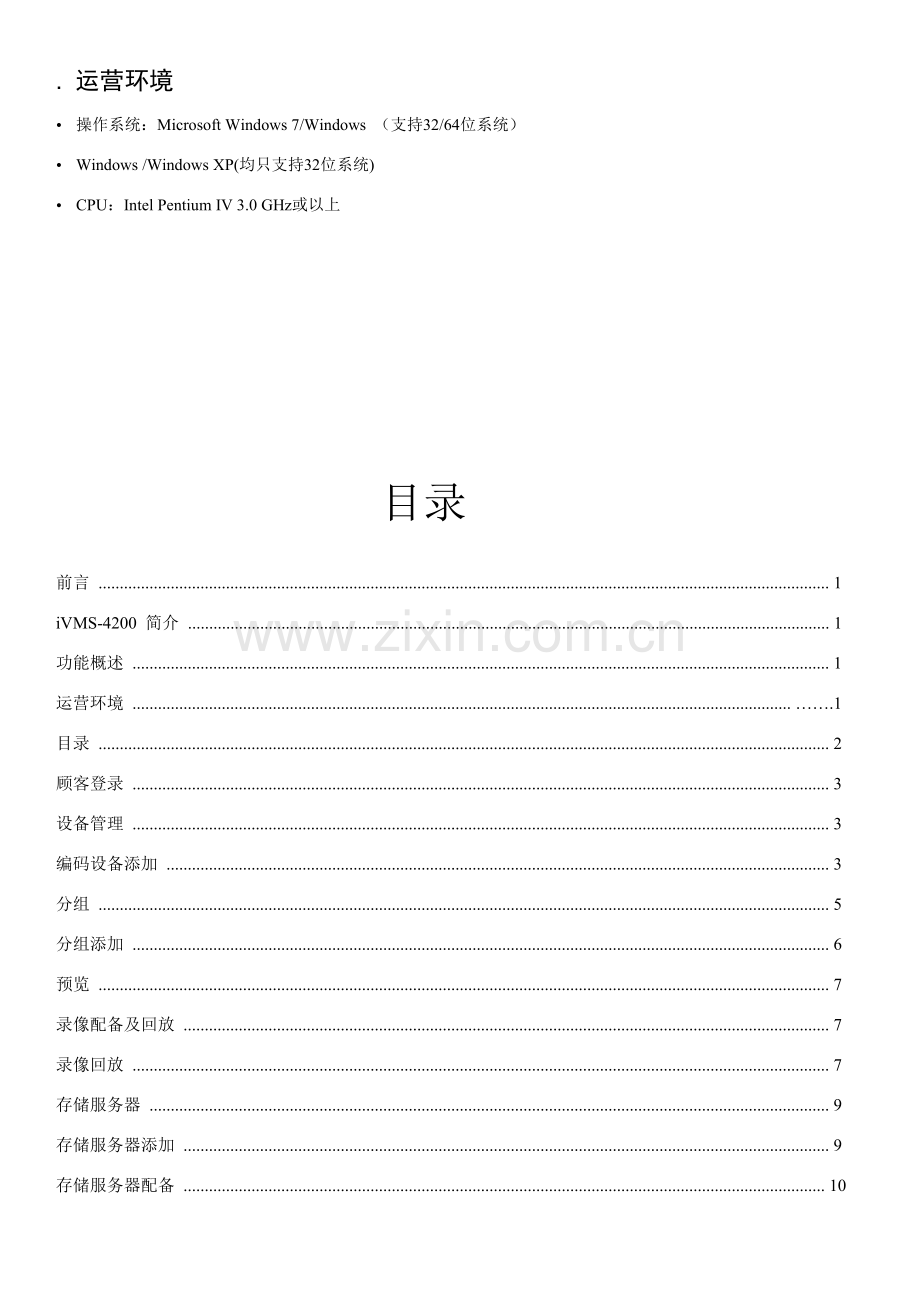

. 运营环境
Ÿ 操作系统：Microsoft Windows 7/Windows （支持32/64位系统）
Ÿ Windows /Windows XP(均只支持32位系统)
Ÿ CPU：Intel Pentium IV 3.0 GHz或以上

目录

前言 ............................................................................................................................................................................ 1
iVMS-4200 简介 ....................................................................................................................................................... 1
功能概述 .................................................................................................................................................................... 1
运营环境 ........................................................................................................................................................... …….1
目录 ............................................................................................................................................................................ 2
顾客登录 .................................................................................................................................................................... 3
设备管理 .................................................................................................................................................................... 3
编码设备添加 ............................................................................................................................................................ 3
分组 ............................................................................................................................................................................ 5
分组添加 .................................................................................................................................................................... 6
预览 ............................................................................................................................................................................ 7
录像配备及回放 ........................................................................................................................................................ 7
录像回放 .................................................................................................................................................................... 7
存储服务器 ................................................................................................................................................................ 9
存储服务器添加 ........................................................................................................................................................ 9
存储服务器配备 ....................................................................................................................................................... 10

. 顾客登录
初次运营软件需要创立一种超级顾客。顾客名和密码自定义。如图所示注册超级顾客界面

若软件已经注册了管理员账户，则启动软件后将显示顾客登录对话窗口。
选取顾客名、输入密码后点击“登录”，进入软件登录界面，如图 所示。

勾选“启用自动登录”，下次登录软件，默认以当前顾客自动登录。
. 设备管理
. 编码设备添加
控制面板中选取，进入设备管理界面。初次使用软件，需要先添加设备。下面在线设备中显示当
前局域网所有在线编码设备，如图所示。

点击，或按住Ctrl键选取在线设备某几台设备，点击，弹出添加设备对话框如图所示。

输入顾客名密码，点击“添加”即可完毕局域网所有设备或批量设备添加
局域网添加设备对话框如图所视

输入别名、顾客名、密码，点击“添加”即可完毕局域网在线设备添加。点击，可修改在线设备网络参数，如图所示。

该界面可修改设备网络参数，修改IP、掩码、端标语，输入设备管理员密码，点击“拟定”，即可完毕设备网络参数修改。点击，弹出对话框如图所示。

输入对的验证码，点击“拟定”即可恢复设备缺省密码。
以上为局域网在线设备添加与管理。
在管理设备列表栏中选取，弹出对话框如图所示。

输入别名、IP/域名地址、端口、顾客名、密码，完毕设备添加。
. 分组
设备管理界面选取，进入分组管理界面。
软件以分组为单位对设备通道进行管理，添加设备后默认将设备导入至分组，分组名以设备IP命名，如图所示。

. 分组添加
依照顾客需求可新建分组，将指定通道添加至分组。
在分组管理界面点击添加分组，弹出添加分组对话框，如图所示。

顾客自定义分组名点击【确认】，分组添加成功。
. 预览
控制面板中选取，进入预览界面。设备添加完毕后，在主预览界面，左侧显示分组列表，点击展开分组，鼠标拖动监控点到需要播放窗口，或者选取播放窗口后双击监控点，则该窗口显示该监控点
实时视频。该方式可对各监控点进行任意排列播放，但必要每个监控点各自选取播放窗口。如图所示。
窗口左上角为录像图标，为启动音频预览图标，为停止当前预览画面按钮。
选中一种分组直接拖动到右侧窗口任意位置或直接双击该分组，可进行分组预览。点击将停止所有
通道图像预览。
. 录像回放
软件可从CVR、NVR服务器或硬盘录像机上查找回放录像文献，查找回放方式有2种，一种通过控制面板中进入远程回放界面中查找回放，一种为主预览迅速回放。控制面板中选取，进入远程回放界面。如图所示。

监控点录像搜索
在左侧监控点列表中勾选需要查询分组或监控点，设立文献类型以及搜索日期，点击“搜索”按键。
如果搜索出录像文献，回放窗口相应时间轴将显示详细时间段，且自动跳转至查询成果界面。选取要查
看录像文献直接双击，即可进行录像回放。如图所示。

阐明
Ÿ 软件支持同步查找多路监控点录像。如果选取监控点多于当前回放窗口分割模式，软件将重新选
择分割模式。
. 存储服务器
存储服务器软件，通过网络实现前端设备录像统一保存。软件可远程配备设备在存储服务器上录
像筹划，并远程回放存储服务器上录像文献。
. 存储服务器添加
存储服务器启用后，控制面板中选取，进入设备管理界面，点击则右侧在线设备中显
示当前局域网所有在线存储服务器，如图所示。

选取在线设备某一台存储服务器点击，弹出添加设备对话框如图所示。

输入别名、顾客名、密码，点击“添加”即可完毕局域网存储服务器添加。
. 存储服务器配备
存储服务器添加完毕后点击，进入存储服务器远程配备界面。如图所示。

进入存储服务器远程配备界面后，一方面需要对存储服务器分派存储空间，点击“存储”进入硬盘配备界面，如图所示。

所有硬盘或磁盘分区状态为“未格式化”，属性为“可读写”， 需要做存储硬盘或磁盘分区，点击并确认进度条会显示当前格式化进度，格式化完毕后会弹出“硬盘格式化完毕”对话框，点击“确认”完毕存储服务器存储空间分派，此时格式化成功后硬盘或磁盘分区状态为“正常”。
阐明
Ÿ 存储服务器磁盘格式化不会删除已有数据。
Ÿ 除了使用本地电脑硬盘对通道进行录像外，还可使用CVR 存储服务器对通道进行录像。
控制面板中选取，进入录像配备界面，选取监控点存储服务器。
