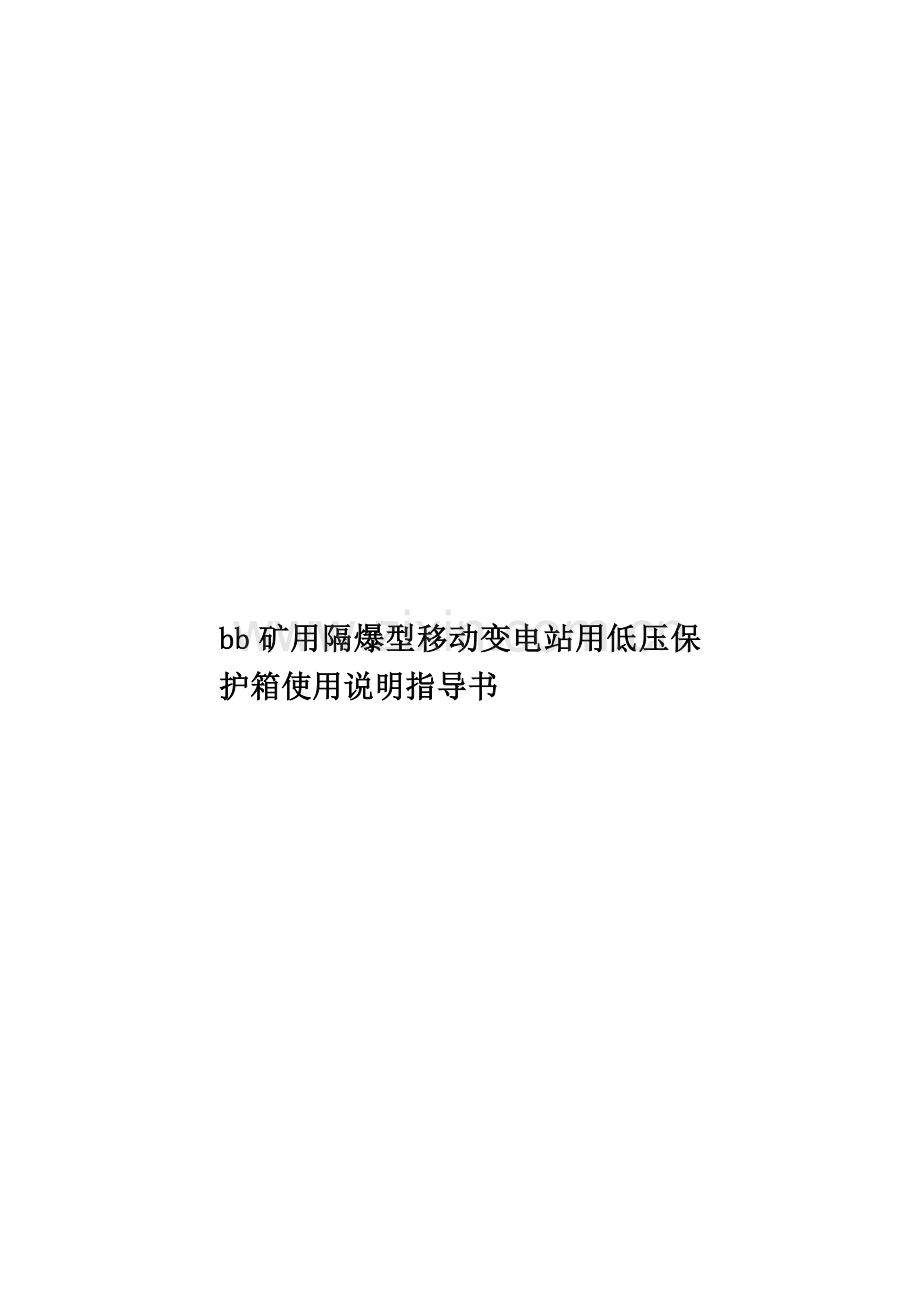

bb矿用隔爆型移动变电站用低压保护箱使用说明指导书.doc

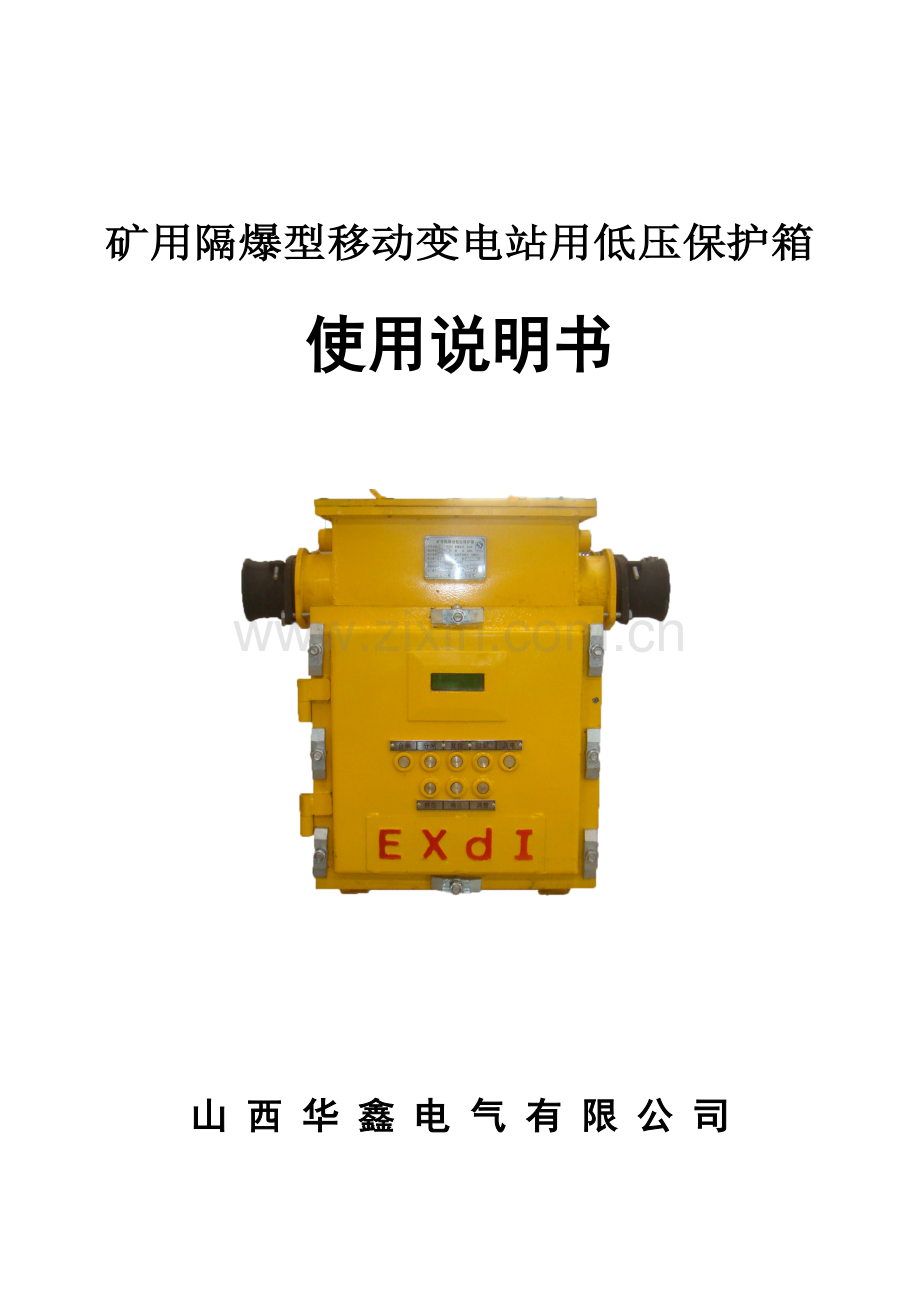

bb矿用隔爆型移动变电站用低压保护箱使用说明指导书矿用隔爆型移动变电站用低压保护箱 使用说明书山 西 华 鑫 电 气 有 限 公 司目 录一、适用范围1二、环境条件1三、技术特征1四、结构特征4五、电气原理5六、安装、维护、运行5七、保护整定操作说明：6八、注意事项：9九、运输与贮存9十、产品的成套性9十一、附图10安 装 使 用 前 请 详 细 阅 读 使 用 说 明 书一、适用范围BXB系列矿用隔爆型移动变电站用低压保护箱（以下简称保护箱）主要用于额定电压3300V、1140V、660V，额定频率50Hz，额定电流至800A，三相交流中性点不直接接地的供电系统中的矿用隔爆型移动变电站低压侧，与我厂生产的KBG矿用隔爆型移动变电站用永磁高压真空开关配套运行，对移动变电站进行配套、控制，实行不频繁通断操作和漏电、漏电闭锁、短路、过载、过压、欠压、断相等保护。二、环境条件1、环境温度-20 +402、海拔高度不超过2000m（）3、周围相对湿度不大于95%（+25时）4、具有甲烷、煤尘等混合气体的矿井下5、无强烈颠簸和冲击振动的地方6、能防止滴水的地方7、水平安装（倾斜度不超过15度）三、技术特征 1、执行标准：JB871-2000 GB8286-2005 Q/SXHX001-2006 D02-2010 2、型号含义： BX B -800 / Y 移动变电站用额定电压：V 最大额定电流：A 设计序号（：大法兰；：小法兰） 隔 爆 型 保 护 箱 3、产品型式保护箱为矿用隔爆型：ExdI 4、额定参数（1）额定电压660V、1140V、3300V（2）额定电流800A（3）额定频率50Hz（4）工作电压AC100V（5）介电强度及绝缘电阻保护箱各带电回路按工作电压其绝缘电阻及应能承受的短时（1min）工频耐压见下表。额定绝缘电压（V）试验电压有效值（V）湿热试验后绝缘电阻（M）66030002.0114042002.53300120004（6）电气间隙及爬电距离保护箱各带电部分按工作电压其最小电气间隙及最小爬电距离见下表。额定电压V最小电气间隙mm最小爬电距离mm602.13.4100、1273.25380612.566010201140304033003650（7）过压、欠压保护 当线路电压115%Ur时，发出过压信号；当线路电压75%Ur时，发出欠压信号；信号发出后，断路器应延时动作（过压、欠压比例可调整，延时也可调整）。（8）过载保护过载电流整定值按额定电流值倍数整定，其动作时间与过载电流成反时限特性见下表. 试验电流/电流整定值动作时间S状态1.05不动作冷态1.2120热态1.560热态2.020热态6可返回时间8冷态（9）短路保护短路电流整定值按额定电流值的倍数(310倍)整定，动作值与整定值的误差不应大于10%。（10）保护箱三相断相保护动作性能应符合下表中的规定。组别动作界线动作时间s初始状态Pa一线（相）为零二线（相）为1.05倍整定电流20热态Pb任意二相通以额定电流，另一组通以0.9倍额定电流长期不动作冷态（11）漏电闭锁及漏电保护保护箱的漏电闭锁及漏电保护性能应符合下表的规定。漏电动作电阻值、漏电闭锁电阻值与下表中规定值的误差不大于20%额定电压V单相漏电电阻整定值K单相漏电闭锁电阻整定值K1K电阻动作时间ms3803.57200660112220011402040200330050100200漏电保护动作时间包括高压真空开关动作时间在内四、结构特征保护箱的总体结构由隔爆主腔、接线腔部分组成。1、隔爆主腔由前门、腔体及后侧隔爆法兰等组成。a）前门上设有便于观察的汉显观察窗及合闸、分闸、复位、过载、漏电、移位、确认、调整等操作按钮。b）腔体内装有PLC保护装置及各项保护的信号取样元件。c）隔爆主腔后侧的隔爆法兰可与移动变电站（干式变压器）接线腔法兰联接。2、接线腔内装有主回路接线柱三根及两个供控制回路接线的七芯端子。接线腔左右两侧各有两个压盘式电缆引入装置，接线腔正前方装有两个M42的压紧螺母引入装置，可供外部控制接线使用。3、保护箱的开门方式为压爪结构，设有安全机械闭锁装置。a）开门前需解除闭锁，关上隔离开关切断工作电源，高压侧真空断路器跳闸，方可进行下一步操作。b）关门后才可送电工作。4、保护箱采用全中文背光液晶显示，通过前门上安装的操作按钮可进行参数整定、数据监视和查询历史记录等操作。五、电气原理1、控制回路：参见电气原理附图，AC100V电源由移变高压侧开关送来，经开关电源变为DC24V为PLC提供电源。合闸：当系统正常时，按下合闸按钮HA，高压侧合闸机构完成合闸动作。（详见永磁高压真空开关使用说明书）分闸：按下分闸按钮TA，PLC输出点断开，向高压侧发出分闸信号，高压侧完成分闸动作。（详见永磁高压真空开关使用说明书）。2、电量数据采集和保护：三相电流信号、系统电压信号、附加直流电压信号直接接入PLC， PLC根据事先设定的参数通过对三相电流、系统电压和绝缘电阻数字信号分析处理，完成断相、过载、过流、漏电闭锁、漏电保护、过电压、欠电压各种保护动作。，向高压侧真空开关发出低压侧正常、异常信号，实现对移动变电站的控制。严 禁 带 电 开 盖六、安装、维护、运行（1）本配电箱用于移动变电站的低压侧，与高压高压侧永磁真空开关配套使用，安装前请详细阅读说明书。（2）安装运行前必须检查和试验其完好性和安全性。a、检查主回路及各联接部分是否松动，并符合防爆要求。b、检查其安全闭锁是否可靠。c、按实际负载情况进行保护整定。 （3）接线腔内九芯端子上1#、2#为AC100V电源线，3#、4#为保护信号线，5#、6#为合闸信号线，7#、8#为温度保护线。 （4）主接地及辅助接地极应按相关规定进行安装。 （5）按规程要求每日进行一次检漏试验。 （6）负载发生变化时应及时进行保护值整定调整。（7）出现故障分闸后，如故障已排除，按门体上的复位按钮，即可复位。 （8）开盖检修时必须确认高压侧真空开关已停电，严禁带电检修。 （9）每隔一季度应进行检修调试和保养。 （10）当干式变压器的二次电压改变后，本保护箱的电压等级也要做相应的调整。七、保护整定操作说明：本装置采用全中文液晶显示，通过安装于隔爆箱门外部面板上的3个按钮即可实现参数整定、运行状况监视、历史纪录查询全部操作。“移位”-选项移位或数字量选位。“确认”-选项确定或设置下一个参数。“调整”-调整数量。 装置上电后，首先自动完成预热、软硬件自检并开始执行程序。正常情况下，显示主页：阳煤华鑫智能低压保护装置年-月-日 时：分：秒请按确认按钮进入菜单. 1、参数设定：在主菜单页按“移位”键选择“设定参数”，再按“确认”键确认，进入设定参数菜单：设定参数故障记录出厂设定运行状况按提示操作输入四位密码口令（出厂设定为：1234）后，进入第一个参数整定菜单，显示：此时按“调整”和“移位”进行设置相应的参数，按“确认”，进入下一个整定菜单，显示：漏电临时关闭: 0（不关）0：不关。1：关闭本项设置掉电不保持。此时按“调整”和“移位”进行设置相应的参数，按“确认”，进入第五到第八个整定菜单，依次为三相不平衡投入、温度保护投入、瓦斯保护投入，按“调整”按钮进行设置“投入”或“不投入”。按“确认”，进入时间整定菜单，按“调整”和“移位”进行设置年、月、日、时和分。按“确认”，进入下一个整定菜单，显示：保存刚才设定的时间和日期：0（复位）0：复位。1：保存按“调整”按钮进行设置“复位”或“保存”。按“确认”，进入下一个整定菜单，显示：过载电流整定倍数: 此时按“调整”和“移位”进行设置相应的参数。按“确认“，返还主菜单。2、运行状况实时数据监视：在主菜单页按“移位”键选择“故障记录”，再按“确认”键确认，进入运行状况菜单，通过翻页操作，可查看移变高压侧真空开关分合状态和低压侧的运行电流、系统电压和电缆线路对地绝缘电阻等。3、历史记录查询：在主菜单页按“移位”键选择“故障记录”，再按“确认”键确认，进入故障记录查询菜单，通过按“确认”键进行翻页操作，可按时间顺序依次查看最近28次发生故障的时间和性质（三相不平衡、过载、过流、温度保护、电压异常）等记录。提供用户电气设备运行、维修的参考信息。4、出厂设定：本选项为本厂设定，用户不需设定。八、注意事项：1、严禁带电开盖2、内部元器件不得随意更换3、开盖时不得损坏隔爆面九、运输与贮存1、本保护箱可用一切运输工具运输，搬运中不得翻滚、跌落和碰撞。2、运输过程，主腔后侧的防爆法兰面需用软质材料堵挡，以免伤坏防爆面和灌进主元件腔杂物。3、产品储存地点应无淋头水，积水及腐蚀性物质。4、保护箱带包装箱时，起吊时将钢丝绳挂在防滑座底两头的斜口处，当保护箱不带包装时，起吊时将钢丝绳挂在箱体上部喇叭口处。十、产品的成套性1、成套完好保护箱 1套2、产品的合格证 1份3、使用说明书（包含煤安证和防爆证复印件） 1份4、装箱单 1份5、用户意见反馈单 1份6、易损件备件 1份十一、附图 附图一附图二常见故障及排除方法常见故障可能产生的原因排除方法无显示1、前级电源无输出2、保险管熔断3、开关电源无DC24v输出4、隔离开关坏1、检查前级电源2、检查和更换保险管3、检查和更换开关电源4、检查隔离开关是否到位不能复位1、故障没有排除2、保护损坏1、检查故障排除没有2、检查和更换保护运行中频繁漏电跳闸1、保护漏电延时整定太短2、负载有漏电故障点.1、把保护漏电延时加长.2、检查负载（长按过试按钮解除锁屏,按复位和确定进行参数整定,临时关闭漏电保护）试漏电功能失效1、保护坏2、试验电阻坏3、附加直流电压无输出1、检查和更换保护2、检查和更换试验电阻坏3、检查漏电部分线路电压无显示1、变压器AC10V无输出1、检查和更换变压器显示乱码1、通讯线没插好（注意：插在PLC靠边一侧的串口上）2、显示屏坏3、PLC运行开关在停止位1、重新插好.2、检查和更换显示屏3、把PLC运行开关拨到运行位置.电器元件表（）名 称型 号规 格万能转换开关LW5-16C/216A，500V可编程控制器LM3165DC24V变压器660V/35V（0.1A)变压器1140V、660V、380V/127V（1.5A)、10V(0.1A)显示屏HD2000LDC24V 3W三相电抗器SK-1001140V接线柱JF24M24接线柱JF6M6七芯端子JD7M4(7芯)电容C22F/630V电容C1 C310F/630V熔断器FU5A开关电源 40WKD65160AC/24V 2A电阻R2R320K/20W电阻R11K/25W按钮LX19K电流互感器800A/1V电器元件表(3300V)名 称型 号规 格万能转换开关LW5-16C/216A，500V可编程控制器LM3165DC24V变压器1905V/35V（0.1A)变压器3300V/127V（1.5A)、10V(0.1A)显示屏HD2000LDC24V 3W自耦变压器1905V/660V 20VA1905V/660V 20VA接线柱JF24M24接线柱JF6M6七芯端子JD7M4(7芯)电容C2 2F/630V电容C110F/630V熔断器FU5A开关电源 40WKD65160AC/24V 2A电阻R220K/20W电阻R11K/25W按钮LX19K电流互感器800A/1V 山西华鑫电气有限公司电器分公司地址：阳泉郊区李家庄乡长岭村邮编：045000电话：[phone]传真：[phone]网址：电子：shanxihx编制日期：2010年11月
