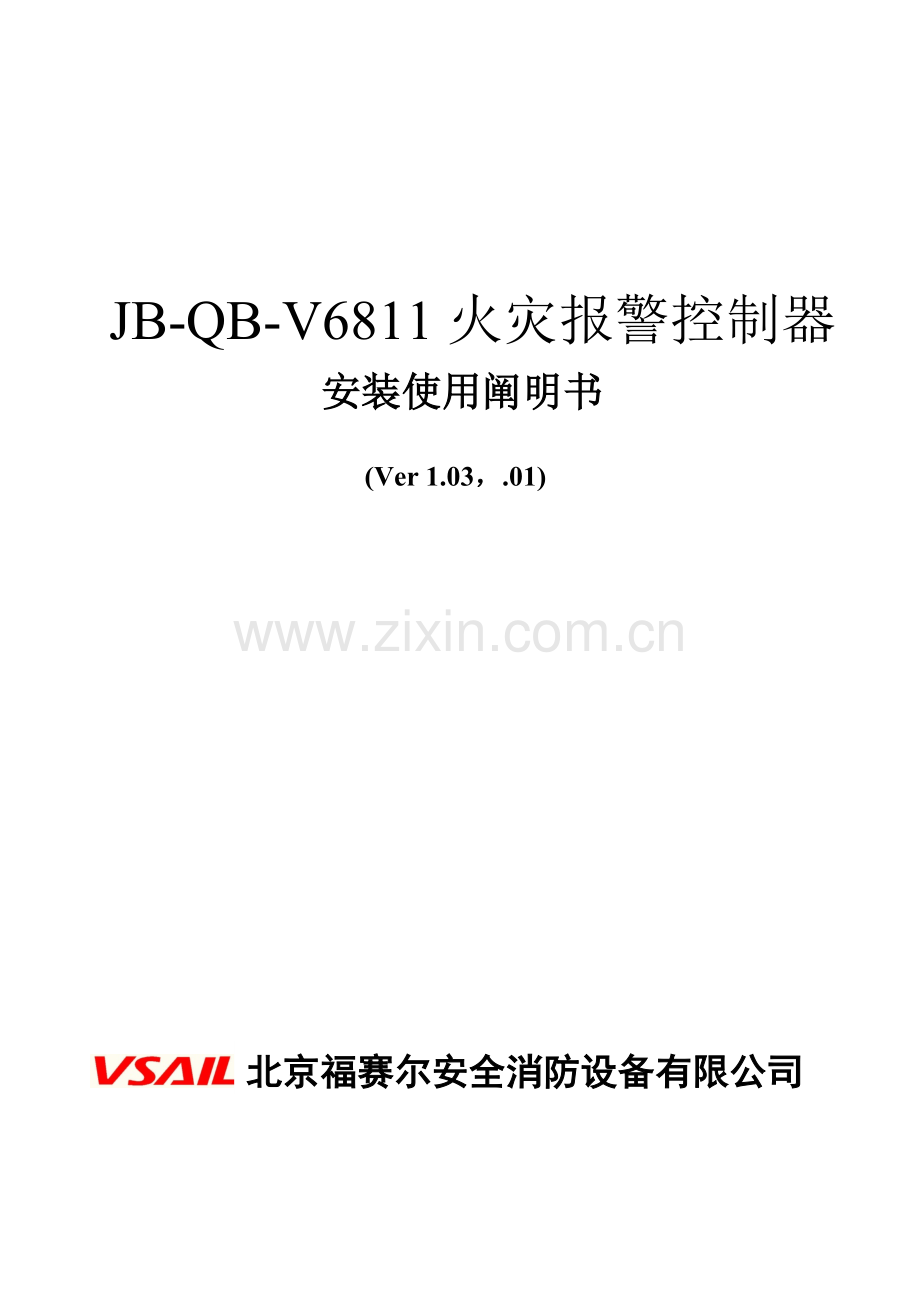

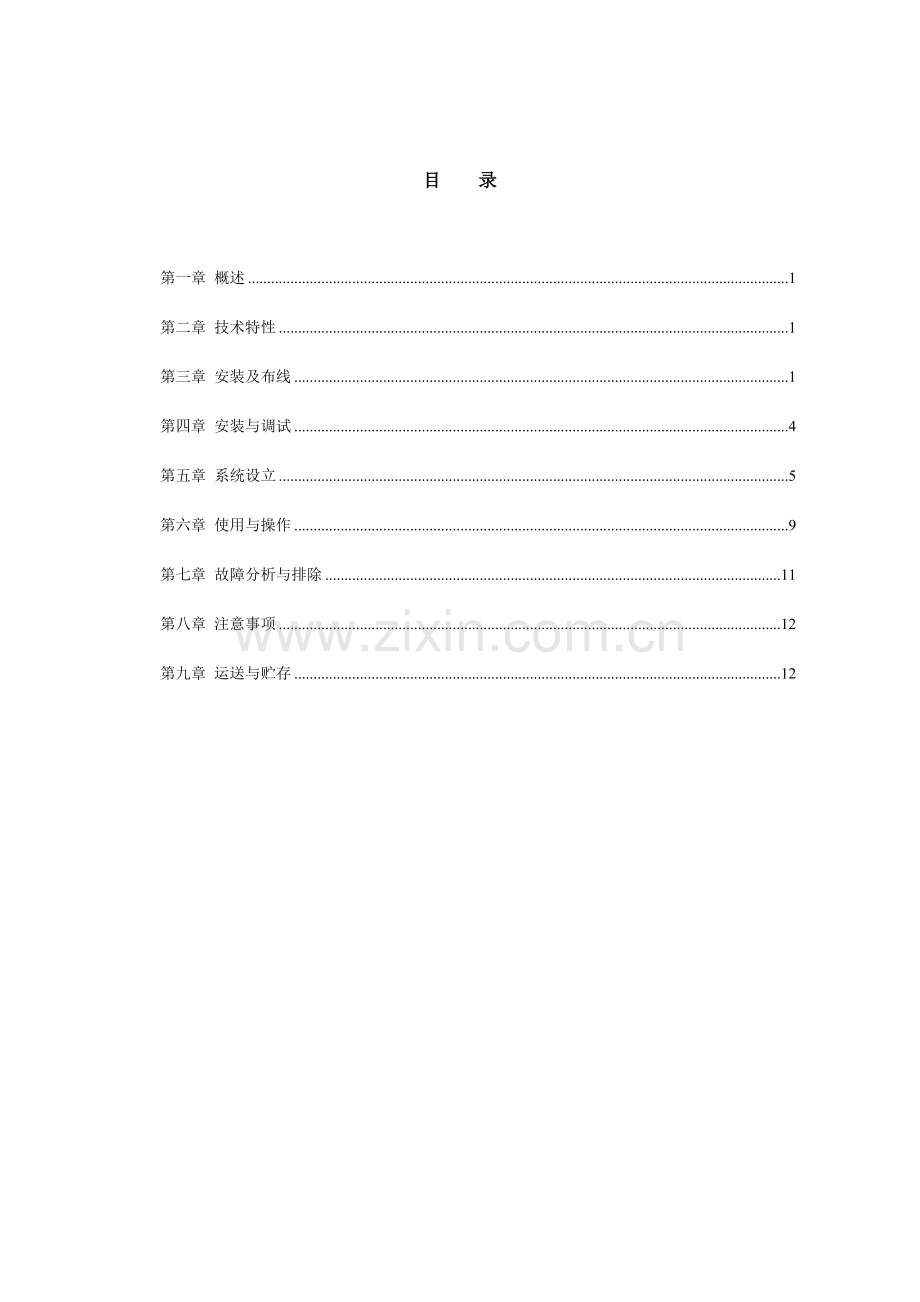

1、 JB-QB-V6811火灾报警控制器安装使用阐明书(Ver 1.03,.01)北京福赛尔安全消防设备有限公司北京福赛尔安全消防设备有限公司司目 录第一章 概述1第二章 技术特性1第三章 安装及布线1第四章 安装与调试4第五章 系统设立5第六章 使用与操作9第七章 故障分析与排除11第八章 注意事项12第九章 运送与贮存12第一章 概述JB-QB-V6811型火灾报警控制器(如下简称V6811控制器)重要针对小型消防工程项目,广泛应用于宾馆、公寓、商场、餐饮娱乐场合、银行对外营业部、电信支局、端局、移动基站、别墅和工厂等。V6811控制器采用字符液晶显示,一种探测回路,最大报警点数为40点低成

2、本纯报警火灾报警控制器。本产品满足GB4717-火灾报警控制器原则,体积小巧、安全可靠、安装时不受场地限制。第二章 技术特性2.1 电源:主电与备电自动切换。主电: AC 220V(187V242V)/0.2A, 50Hz备电: DC12V/1.3AH (2节) 备电保护电压:11V-10.6V备电恢复电压:11.5V-12.3V输入最大功率:40W2.2 负载能力:最大探测点: 40点(负载类型:感烟探测器、感温探测器、手动火灾报警按钮、输入模块;可扩接到100点)回路电压:DC15V20V回路电流:50mA2.3 使用环境:环境温度:045相对湿度:95%RH(402)第三章 安装及布线3

3、.1 外形及构造尺寸控制器外形及构造尺寸为:长*高*厚=320 mm *240 mm *66mm ,如图3-1所示:图3-13.2 安装尺寸安装尺寸为200 mm *190mm*260mm,如图3-2所示: 图3-23.3 面板阐明面板图如图3-3所示:图3-3V6811核心状态用发光二极管批示,各功能如下: 主电工作(绿):主电正常时灯亮,主电欠压及主电源线断线时灯灭。 备电工作(绿):备电正常时灯亮,备电欠压及备电源线断线时灯灭。 火警批示(红):初次火警发生时灯亮,并保持到系统复位。 消音批示(绿):有火警、启动或故障发生时,按消音键后,消音批示灯亮。 声光故障(黄):当声光报警器短路或

4、断路时灯亮,正常时灯灭。 公共故障(黄):控制器有故障时灯亮,所有故障消除后灯灭。 主电欠压(黄):主电欠压及断线时灯亮,主电正常时灯灭。 备电欠压(黄):备电欠压及断线时灯亮,备电正常时灯灭。 声光启动(红):当声光报警器启动时灯亮,停止时灯灭。3.4 内部构造图:图3-43.5 接线端子阐明:图3-53.5.1声光报警端子直接外接非编码声光报警器,由于该端子有线路短路和断路检测功能,需在外接线末端并接一只4.7K电阻。3.5.2探测(回路)总线端子采用2总线方式输出,外接现场感烟探测器、感温探测器、手动火灾报警按钮、输入模块。3.5.3公共火警和公共故障端子分别输出一组无源节点。COM:为

5、公共端;NC为常闭;NO为常开。3.6 布线方式V6811采用单总线回路,总线设计可减少工程布线及以便工程安装调试。同步支持分支、单支、树型分支各种布线方式。3.7 布线规定3.7.1机内端子配线:所有引入线均剥开0.5厘米,挂锡或用接线卡后接入端子。3.7.2信号二总线:导线:铜导线截面积 1.0 平方毫米,耐压 250V,双绞线。 电缆:铜线截面积 0.75 平方毫米,耐压 250V。 回路导线总电阻50,否则应考虑增大导线截面积。3.7.3穿管规定:信号二总线应单独穿入金属管中,禁止与动力线、照明线、交流线、视频线或广播线等穿入同一管中。3.7.4电缆竖井 (沟) 内布线规定:信号二总线

6、在电缆竖井 (沟) 也应单独穿管或在金属线槽内敷设。规定尽量远离动力、照明等强电及视频线,其平行间距应不不大于 500 毫米。3.7.5接头解决:所有连线接头都应焊接或压接,并用绝缘套管密封,防止短路和漏电。 第四章 安装与调试 4.1 开箱及检查小心打开包装,勿损伤设备。检查机箱与否有损伤,松动现象,规格及型号与否与所订购规定一致。各种连接线与否完好。若有问题应及时解决,方可进行安装。4.2 控制器安装壁挂式安装,安装尺寸参见图3-24.3 接线控制器安装完毕后,请参照本阐明书中“接线端子阐明”将交流220V电源及外部设备与控制器进行对的连接,布线必要符合本阐明书中“布线规定”。4.4 控制

7、器检查控制器进入现场后,应接先通控制器电源,进行控制器功能检查,检查内容涉及:(1) 检查交流输入接线与否对的、牢固。检查无误后,先接通交流电,使用万用表测得输入电压对的后,打开电源开关;(2) 观测控制器批示灯和液晶屏各段与否能所有点亮,扬声器与否能发出洪亮声音。(3) 进入正常监视状态后,观测有无电源故障,操作控制器按键与否正常,以及配备设备与否正常。4.5 开机 打开电源开关;或在没有主电,单独使用备用电池时,电池接好线后打开电池启动开关,即可备电工作。4.6 调试当接线完毕后,通过仔细检查无误便可以进行开机调试了,调试可以参照如下环节:(1) 打开电源,控制器自动检测批示灯、液晶屏及声

8、音,自检完毕后控制模块进入正常监视状态。(2) 确认探测器处在清洁空气中,然后进行调试,详细操作办法见本阐明书“第五章 系统设立”及“第六章 使用及操作”。 第五章 系统设立 V6811系统设立重要是对系统进行配备,涉及:系统时间设立、设备地址及类型设立。5.1 时间设立打开电源,控制器自检,进入系统运营界面,如图5.1:图5.1按“设立”键后,按4次“查询”键,再按一下“设立”键,进入DETECTOR SETUP MENU。进入DETECTOR SETUP MENU后再按一下“设立”键进入time setup menu。显示如图5.2:time setup menu-06-08 09:18:

9、32 图5.2按“切换”键:光标右移,按“查询”键:光标所在位置数字加1。设立对的后按设立键保存时间,屏幕返回到图5.3,表达已保存。再按“备用”键返回系统运营界面。5.2 设备地址及类型设立 在主界面下按“设立”键后,先按4次“查询”键,再次按一下“设立”键,进入DETECTOR SETUP MENU,显示如下图5.3关探测器:探测器地址,确认(回车) DETECTOR SETUP MENU ON:00-00 Y OFF:00 21 已启动探测器个数开探测器:起始位置-结束位置 类型 确认(回车) 图5.3按“切换”键:光标右移,并修改光标所在位置状态。按“查询”键,光标所在探测地址位加1,

10、每一位加到10后自动归0当光标位移到“ON:00-00”下一位时,按“查询”键依次显示:Y,W,S,M,E等符号,符号类型代表:Y烟感,W温感,S输入模块,M手报,E为擦除所有设立点再次移动光标,使光标停留在左端“”处。此时按下“查询”键,即可确认完毕本次设立,再按“备用”键返回系统运营界面。5.3 实例 例如:要将1到24号探测器启动,并所有定义为烟感类型。提示:设立状态下所有灯闪烁,以提示操作者操作状态。设立环节如下:第一步:进入设立菜单(DETECTOR SETUP MENU)办法:先按下“设立”键,显示输入密码界面此时按4次“查询”键作为输入密码,然后按下“设立”键作为密码确认,即可进

11、入DETECTOR SETUP MENU;DETECTOR SETUP MENU ON:00-00 Y OFF:00 00第二步:设立起始点位“1”号。办法:按“切换”键,使光标右移到方框处(下图中),再按1次“查询”键,光标闪烁位显示1;DETECTOR SETUP MENU ON:0-00 Y OFF:00 00第三步:设立结束点位“24”号。DETECTOR SETUP MENU ON:01-1 Y OFF:00 00办法:起始位输入完毕后,按一下“切换”键使光标移动到方框所示位置,此时按2次“查询”键使光标位加到2;再次按切换键使光标移动到下一位(结束位个位处),这时按4次“查询”键使

12、光标位加到4。 选定“24”中“2”所在位置图示DETECTOR SETUP MENU ON:01-21 Y OFF:00 00 切换到结束位个位处示意图DETECTOR SETUP MENU ON:01-2 Y OFF:00 00输入完“24”时显示界面DETECTOR SETUP MENU ON:01-24 Y OFF:00 00第四步:定义探测器类型。办法:结束位输入完毕后,按一下“切换”键,光标移动到下图方框位置;这时按“查询”键直到该位显示“Y”字母。(提示:若顾客在后来使用中要将某个节点定义为其她类型,在此菜单中可循环按动“查询”键,光标位依次显示Y、W、S、M、E字母,各自含义如

13、下图解释。)DETECTOR SETUP MENU ON:01-24 OFF:00 00Y烟感,W温感,S输入模块,M手报,E为擦除所有设立点最后一步:确认查看DETECTOR SETUP MENU ON:01-24 Y OFF:00 00 办法:再次按“切换”键移动光标,使光标停留在左端“”处,如下图所示,此时按下“查询”键,即可确认完毕本次设立。 按下查询键后图示:DETECTOR SETUP MENU ON:01-24 Y OFF:00 24这样就将1到24号点位设备在控制器上打开,并设立为感烟探测器。界面阐明:第二排最后两位显示24,阐明设立成功并且此时有24个探测器启动。*如果要将控

14、制器所有点数关闭。在设立菜单下类型选取栏中选取字符“E”,然后切换到左端“”处,再按查询键即可。DETECTOR SETUP MENU ON:01-24 E OFF:00 00返回系统运营界面面控制器开点已显示为000。.09:54:36 - -:- 000-/00 -/00 系统时间 首火 首火时间 在线数 火警:总数 故障:总数 第六章 使用与操作 6.1 系统正常巡检开机后,系统运营液晶显示系统时间如图6-1:EQUIPMENT RUNNING -06-08 09:24:32图6-1上排- 设备正在运营。下排显示系统时间。一旦有火警或探测器故障时,系统液晶显示如图:6-2 系统时间 首火

15、 首火时间 在线数09:54:36 02 09:54 230 2 / 01 04/01 火警/总数 故障/总数 图6-2上图表达:02表达地址为02探测器产生初次报警,下排中“04/01”表达04号探测器有故障。6.2 自检:EQUIPMENT SELF-CHECK *按“自检”键,然后按4次“查询”系统自检。系统所有批示灯亮,蜂鸣器发出持续火警音,液晶显示为下图界面。6.3 复位:按“复位”键,然后按“消音”键系统复位。6.4 消音:在有火警或有故障状况下按“消音“键,屏蔽本机声音信号。6.5 探测器火警查询:在巡检状态下按“切换“键直到“Fire”菜单(如图所示),再按“查询”按键可查询火

16、警和故障记录如图6-3。按“查询”键为下翻功能。注:如果火警数为零,则按”查询键”无用。退出需按“备用”键。如果30秒内无操作,自动返回巡检状态;发生火警时返回到火警显示状态。 图6-3其中10/03 Y表达火警总数为03个,当前显示火警类型为Y烟感,地址为10号。火警类型可设立为:Y烟感 W温感 S模块 M手报 6.6 初次火警查看在主界面下显示信息即为初次火警信息。(注:无火警时首火、火警位置显示为“-”。)图6-46.7 探测器故障查询在巡检状态下,按“切换“键,直到进入”Fire“界面(如下图所示);此时按查询键可查询火警记录如图6-5,再按“查询”键可下翻,按“备用”键退出。如果30

17、秒内无操作,自动返回巡检状态;发生火警时返回到火警显示状态。图6-5其中10/03 Y表达火警总数为03个,当前显示故障类型为Y烟感,地址为10号。故障类型可设立为:Y烟感 W温感 M手报 S输入模块,时间为故障时间。6.8 已开探测器数量及详细位置查询 将控制器二总线断开,控制器将在60秒内报出所有已开点位故障。通过探测器故障查询进行已开点位数量和位置查询。6.9 声光报警器启动和停止当发生火警时,声光报警器自动启动;没有发生火警时,想要启动声光报警器,可按声光启停键,然后持续按4次“查询”键后再次按下声光启停键,可以启动声光报警器,声光报警启动后需要停止时按声光启停键即可停止。6.10 历

18、史记录查询在主界面下,按“查询”键后再按4次“消音”键进入历史记录菜单;EQUIPMENT RUNNING *NUMBER:* SUM:* 06-06 11:49 OPEN 上图表达6月6日11点49分开机查询键在此时复用为下翻功能键,切换键复用为上翻功能键。顾客可以通过上、下翻页进行历史记录查询。第七章 故障分析与排除故障分析与排除见表7-1:表7-1:故障分析与排除故障现象因素分析排除办法声光报故障1. 极性接反或线接错2. 终端电阻错误3. 控制器损坏1. 改正接线。2. 更换对的终端电阻3. 与厂家联系液晶无显示或显示黑块1.显示板插头松动2.CPU板松动或错位3.其她因素1插紧插头2

19、插紧CPU板3与厂家联系探头报故障1.接线错误2.在有模块时模块接反。3.探头脏或探头损坏4. 电源不正常、线路过长、线径过细等因素导致终端电压过低5.强干扰环境1.检查线路2.检查模块与否接反。 3.清洗或更换探头4.查找导致电压低因素,提高终端电压。5.排除干扰(穿管或重新布线)第八章 注意事项本控制器属精密电子产品,需专人管理,禁止她人随意触动。顾客应认真做好值班记录,如发生报警,应先按下控制器上“消音”键,迅速确认火情后酌情解决。解决完毕后做执行记录,然后按“复位”键消除。如确以为误报警,在记录完毕后,可将报警探测器或模块关闭,并告知我公司客服中心修理。请注意:在没接主电,只接备电时,

20、控制器将长时间消耗备用电池电力直至电池耗尽。电池放电后应及时充电,否则会导致电池损坏。长时间不用时将电池线断开。为延长电池使用寿命,电池放置3个月以上时应补充充电。我公司负责控制器保修,发现问题请及时和我公司客服中心联系,顾客不得自行拆开或维修,否则后果自负。第九章 运送与贮存 9.1包装运送 本控制器采用减振、防潮、耐挤压材料直立包装,可用常用交通工具运送,但应避免雨雪淋溅和机械碰撞。机箱不可倒置。9.2 贮存本控制器安装前应在仓库中储存,距离四壁应不少于1m。仓库内应保持干燥、通风,无酸和碱等腐蚀性气体。应避免强烈振动冲击。产品售出后浮现任何质量问题均可选取下列任意方式和咱们联系,咱们将竭诚为您服务。售后服务热线:服务热线:010 56691000 公司传真:010 56691100公司名称:北京福赛尔安全消防设备有限公司公司地址:北京经济技术开发区科创十四街99号汇龙森科技园32幢邮 编:100176 公司网址:阐明书编号:VSL2.900.020AS
