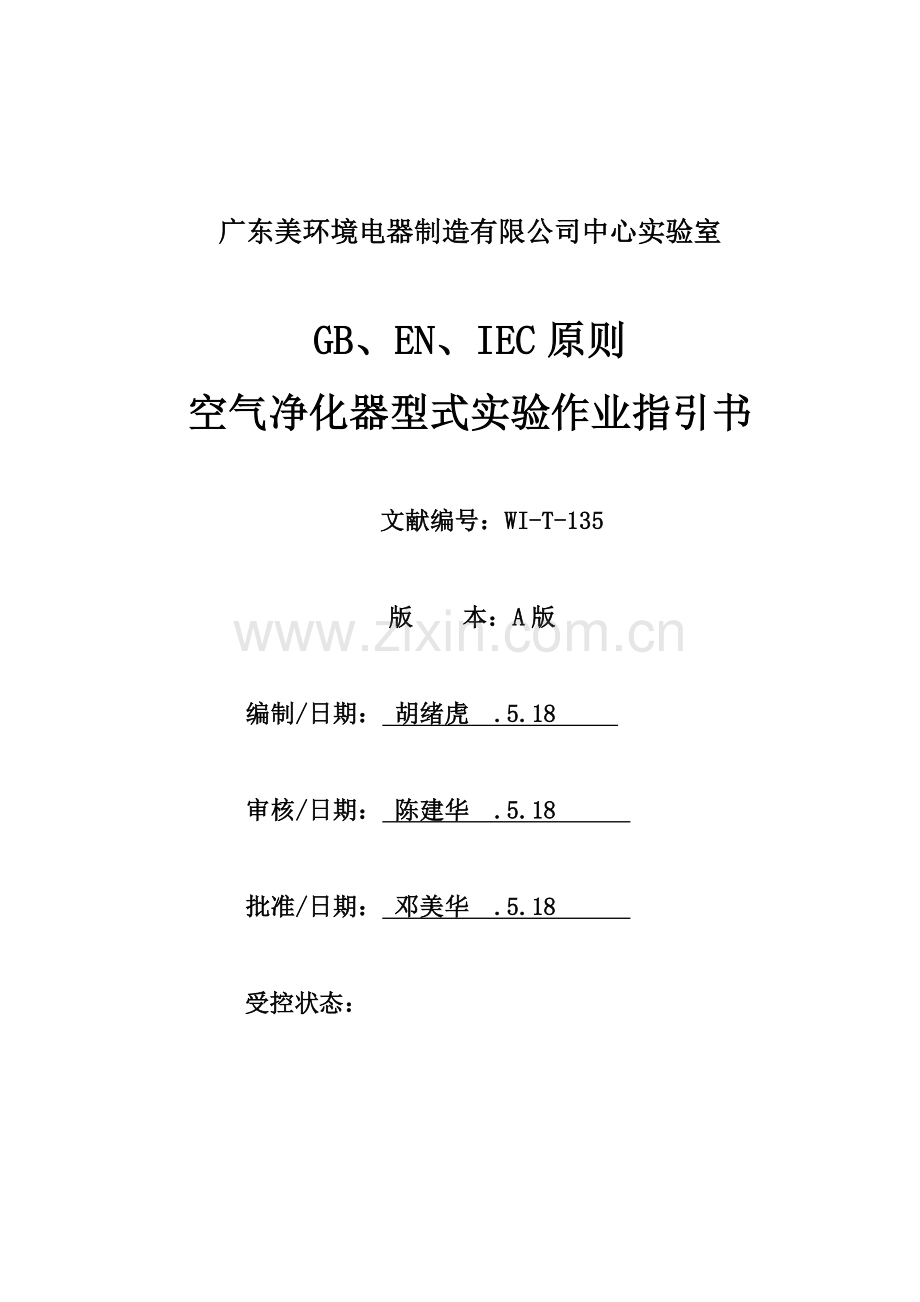

广东美环境电器制造有限公司中心实验室GB、EN、IEC原则空气净化器型式实验作业指引书文献编号：WI-T-135 版 本：A版编制/日期： 胡绪虎 .5.18 审核/日期： 陈建华 .5.18 批准/日期： 邓美华 .5.18 受控状态：修 订 页原检查项目现检查项目修改阐明修订人批准备注EN60335-1增补件A13:发布,作业指引书作相应更改胡绪虎.12.10邓美华.12.10IEC60335-2-65增补件A1:和EN60335-2-65增补件A1:发布，作业指引书作相应更改胡绪虎.6.15邓美华.6.15GB4706.45原则换版胡绪虎.12.21邓美华.12.21序号检查项目技 术 要 求检查办法16、分类6.1在电击防护方面，器具应属于下列各种类别之一：0类、0I类、I类、II类、III类 视检 6.1EN类别为：I类、II类、III类 （EN60335-1）视检6.2器具应具备恰当防水级别视检27、标志和阐明7.1器具应有含下述内容标志：额定电压或额定电压范畴（V）；电源性质符号，标有额定频率除外；额定输入功率（W），或额定电流（A）；制造商或责任承销商名称、商标或辨认标记：对于II类器具应有“回”型标记防水级别IP代码，IPX0不标出；视检 7.1器具打算连接到重要电源，标志额定电压或额定电压范畴应包括：单相230V；多相400V （EN60335-1）视检7.2用各种电源驻立式器具，其标志应有下述内容：“警告：在接近接线端子前，必要切断所有供电电路”此警告语应位于接线端子罩盖附近视检7.3具备一种额定值范畴，并且不用调节就能在整个范畴内进行工作器具，应采用由一种连字符分开范畴上限值和下限值来表达视检具备不同额定值并且必要由顾客或安装者将其调到一种特定值时才干使用器具，应标出这些不同值，并且用斜线将它们分开视检7.4如果能调节器具合用于不同额定电压，则该器具所调到电压值位置应清晰可辨视检7.5标有各种额定电压或各种额定电压范畴器具，应标出每个电压或电压范畴相应额定输入功率或额定电流。视检 7.5但是，如果一种额定电压范畴上下限值之间差值不超过该范畴平均值10，则可标出相应当范畴平均值额定输入功率或额定电流 注：平均值改为算术平均值 （IEC/EN 60335-1：A2-，修改）视检7.5额定输入功率或额定电流上限值和下限值应标在器具上，以使得输入功率与电压之间关系是明确视检7.6当使用符号时，应符合原则规定视检序号检查项目技 术 要 求检查办法27.7连接到两根以上供电导线器具和各种器具，除非其对的连接方式是很明确，否则器具应有一种连接图，并将图固定到器具上视检7.8除Z连接以外，用于与电网连接接线端子标示办法：专门连接中线接线端子，应当用字母N标示；保护接地端子，应当用原则规定符号标示；这些表达符号不应放在螺钉、可取下垫圈或在连接导线时能被取下其她部件上视检7.9除非明显不需要，否则工作时也许会引起危险开关，其标志或放置位置应清晰表白它所控制器具哪个某些视检7.10驻立式器具上开关不同档位，以及所有器具上控制器不同档位，都应当用数字、字母或其她视觉方式标明如果用数字来标示不同档位，则断开位置应当用数字“0”标示，对较大输出、输入、速度和冷却效率等档位，应当用一种较大数字标示数字“0”只能表达“断开”档位，除非不致引起与“断开”档位相混淆视检7.11在安装或正常有效期间，打算调节控制器应有调节方向标示视检7.12使用阐明应随器具一起提供，以保证器具能安全使用视检阐明书应涉及对空气净化器清理和使用维护详细阐明阐明书应指出在清理或其她维护之前，空气净化器必要断开供电电源（IEC/EN 60335-2-65、GB4706.45，增长）视检 7.12阐明书必要包括如下内容：This appliance is not intended for use by persons (including children) with reduced physical，sensory or mental capabilities，or lack of experience and knowledge，unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. 视检阐明书必要包括如下内容：Children should be supervised to ensure that they do not play with the appliance. （IEC/EN 60335-1：A2-，增长）视检7.12.1如果在顾客维护保养期间有必要采用防止办法，则应给出相应详细阐明视检7.12.2如果驻立式器具未配备电源软线和插头，也没有断开电源（其触点开距提供在过电压级别III条件下全断开）其她装置，则使用阐明中应指出，其连接固定布线必要按布线规则配有这样断开装置视检序号检查项目技 术 要 求检查办法27.12.3阐明书中指出，能与温升超过50K部件接触固定布线，应选用带T标志。视检7.12.4嵌入式器具，其使用阐明应涉及下述方面明确信息：为器具安装所需空间尺寸；在此空间内支撑和固定器具装置尺寸和位置；器具各某些与其周边构造之间最小间距；通风孔最小尺寸以及它们对的位置；器具与电源连接，以及各分离元件互连；除非器具所带开关符合24.3规定，否则需要器具安装后可以断开电源连接视检7.12.5对于有专门制备软线X型连接器具，使用阐明应涉及内容：“如果电源软线损坏，必要用专用软线或从其制造商或维修部买到专用组件来更换”视检对于有专门制备软线Y型连接器具，使用阐明应涉及内容：“如果电源软线损坏，为了避免危险，必要由制造商、其维修部或类似部门专业人员更换”视检对于有专门制备软线Z型连接器具，使用阐明应涉及内容：“电源软线不能更换，如果软线损坏，此器具应废弃”视检7.12.6带有非自复位热断路器（通过切断电源复位）电热器具使用阐明，应涉及内容为：为避免由热断路器误复位产生危险，器具不能通过外部开关装置供电，例如定期器或者连接到由通用部件定期进行通、断电路视检7.12.7固定式器具使用阐明中应阐明如何将器具固定在其支撑物上视检7.13使用阐明和本原则规定其她内容，应使用此器具销售地所在国官方语言文字写出视检7.14标志应清晰易读并持久。通过实验后，标志仍应清晰易读，标志牌应不易揭下并且不应卷边通过用手沾水布擦拭标志15s，再用沾汽油布擦拭15s， 7.15标志应在器具主体上。标志从器具外面应清晰可见。驻立式器具安装就位后，制造商或责任承销商名称、商标或辨认标记和产品型号或系列号是可见开关或控制器标志应标该元件上或附近，如引起误解应是不可拆卸视检7.16可更换热熔体或熔断器动作，其牌号或辨认熔断器标记在更换时清晰可见视检序号检查项目技 术 要 求检查办法38、对触及带电部件防护8.1器具构造和外壳应使其对意外触及带电部件有足够防护按8.1.1和8.1.2办法检查8.1.18.1规定器具正常使用进行工作时所有位置，和取下可拆卸部件后状况，用不明显力施加给B型实验探棒（实验指）进行实验，实验探棒不能遇到带电体除了普通在地上使用且质量超过40kg器具不斜置外，器具处在每种也许位置，探棒通过开口伸到容许任何深度，并且在插入到任一位置之前、之中和之后，转转或弯曲探棒。如果探棒无法插入开口，则在垂直方向给探棒加力到20N；如果该探棒此时可以插入开口，该实验要在实验探棒成一定角度下重复8.1.2用13号实验探棒（实验销）穿过各开口，实验探棒应不能触及到带电部件。穿过0类器具、II类器具或II类构造上各开口；以及在表面覆盖一层非导电涂层如瓷釉或清漆接地金属外壳开口，但通向灯头和插座中带电部件开口除外用不明显力施加给13号实验探棒（实验销）来穿过各开口8.1.4如果易触及部件为下述状况：则不以为其是带电：用示波器测量电压峰值该部件由安全特低电压供电，且对交流，其电压峰值不超过42.4V对直流，其电压不超过42.4V或，该部件通过保护阻抗与带电部件隔开保护阻抗规定该部件与电源之间电流：直流不超过2mA；交流不超过0.7mA；并且：对峰值电压不不大于42.4V不大于或等于450V，其电容量不应超过0.1F；对于峰值电压不不大于450V不大于或等于15kV，其放电量不应超过45C电流：按泄漏电流作业指引书测量，测试时按额定电压电量：用标称无感电阻，电源中断后用示波器记录电压/时间，计算其电量 8.1.4峰值电压高于15kV时，其放电能量不应超过350mJ（IEC/EN 60335-1：A2-，增长）用标称无感电阻，测量放电量，计算能量 8.1.4峰值电压高于15kV时，其放电能量不应超过350mJ对于仅在清洁或使用者维护保养时拆卸盖子后成为易触及带电部件，其放电在拆下盖子2s后测量（IEC/EN 60335-2-65、GB4706.45，增长）注：IEC/EN 60335-2-65：A1-已删除峰值电压高于15kV时，其放电能量不应超过350mJ用标称无感电阻，测量放电量，计算能量序号检查项目技 术 要 求检查办法38.1.5嵌装式器具、固定式器具和以分离组件形式交付器具在安装或组装之前，其带电部件至少应由基本绝缘防护视检8.2II类器具和II类构造，其构造和外壳对与基本绝缘以及仅用基本绝缘与带电部件隔开金属部件意外接触应有足够防护。只容许触及到那些由双重绝缘或加强绝缘与带电部件隔开部件按8.1.1办法检查410、输入功率和电流10.1额定输入功率，在正常工作温度下，如果输入功率300W对额定输入功率偏离不应不不大于+20，如果输入功率300W偏离不应不不大于+15或60W（选较大值）以额定电压、频率供电，所有能同步工作电路都处在工作状态，运转稳定后，用电参数测试仪测试功率和电流10.2额定输入电流，在正常工作温度下，如果输入电流1.5A对额定输入电流偏离不应不不大于+20，如果输入电流1.5A偏离不应不不大于+15或0.3A（选较大值）511、发热11.1在正常使用中，器具和其周边环境不应达到过高温度按表3规定考核11.2样品按发热实验作业指引书规定放置在测试角按发热实验作业指引书11.3除电机绕组外其他位置温升用热电偶法测量11.4电热器具在正常工作状态下以1.15倍额定输入功率工作11.5电动器具以0.94倍和1.06倍额定电压之间最不利电压供电，在正常工作状态下工作11.6组合型器具以0.94倍和1.06倍额定电压之间最不利电压供电，在正常工作状态下工作11.7空气净化器运转至建立稳定状态为止 （IEC/EN 60335-2-65、GB4706.45，代替）11.8测得温升值不得超过表3中规定值，实验期间，保护装置不应动作，并且密封剂不应流出613、工作温度下泄漏电流和电气强度13.1在工作温度下，器具泄漏电流不应过大，并且器具电气强度应满足规定规定按13.2和13.3检查办法电动器具和联合器具以1.06倍额定电压供电，电热器具以1.15倍额定输入功率工作13.2器具在正常工作状态下工作到稳定条件。器具持续工作到稳定期间长度之后，测得泄漏电流应不超过：对于II类：0.25mA；对0类、0I类和III类：0.5mA；对I类便携式：0.75mA；对于I类固定式：3.5mA按泄漏电流实验作业指引书13.3器具在正常工作状态下工作到稳定条件。断开器具电源后，器具绝缘及时经受频率为50Hz或60Hz电压，历时1min。在实验期间，不应浮现击穿按电气强度实验作业指引书序号检查项目技 术 要 求检查办法715、耐潮湿15.1器具外壳应按器具分类提供相应防水级别。器具通过防水级别实验后，及时经受16章规定电气强度实验，并且视检应表白在绝缘上没有能导致电气间隙和爬电距离减少到低于规定限值水迹按防水实验作业指引书15.2在正常使用中可以承受液体溢出器具，其构造要能使这种溢出液体不会影响器具电气绝缘。器具通过实验后，应经受16.3电气强度实验，并且视检应表白在绝缘上没有导致爬电距离和电气间隙减少到低于第29章规定限值水迹。实验时，带X型连接器具，除非有专门制备软线器具外，其她都应装有表13中规定最小横截面积容许最轻型柔性软线。带有器具插入插口器具，可将相配用连接器插装到位，或不插装连接器进行实验，两者中取最不利者。还应取下器具上可拆部件器具液体容器用约含1氯化钠（NaCl）水溶液布满，然后，再用等于容器容量15，或是.25L同浓度多余1氯化钠（NaCl）水溶液，两者中取量多者，在1min时间内持续地注入容器15.3器具应能承受在正常使用中也许浮现潮湿条件。器具在实验前：器具如有电缆入口，要保持其在打开状态；器具如带有预留现场成型孔，其中一种要处在打开状态。取下器具可拆卸部件，如必要，取下可拆卸部件与器具主体一起经受潮湿实验。器具实验后，器具应在原潮湿箱内，把已取下部件重新组装完毕，经受第16章泄漏电流和电气强度实验器具放到潮湿箱，相对湿度为932进行48小时，温度在20-30之间任何一种以便值t1K之内，在放入潮湿箱之前，规定器具在t到t+4之间，解决4h，再放入潮湿箱816、泄漏电流和电气强度16.1器具泄漏电流不应过大，并且其电气中强度应符合规定规定按16.2和16.3办法检查16.2器具以1.06倍额定电压供电， 泄漏电流不应超过： 对II类：0.25mA；对0类、0I类和III类：0.5mA；对I类便携式：0.75mA；对I类驻立式：3.5mA按泄漏电流实验作业指引书16.3器具电气强度应符合规定规定，泄漏电流实验之后，绝缘要及时经受1min频率为50Hz或60Hz基本正弦波电压。实验期间，不应浮现击穿按电气强度实验作业指引书16.101高压变压器应有足够内部绝缘实验持续时间为：对于不高于两倍额定频率实验频率：60s，或对于更高实验频率：120（额定频率/实验频率）s，最小用15s在原边施加一种正弦电压，通过调节电压和频率（额定频率2倍或更高），正好在变压器副边绕组中产生两倍工作电压。序号检查项目技 术 要 求检查办法816.101接上页：绕组与绕组之间，或同一绕组相邻匝间，不应发生击穿（IEC/EN 60335-2-65、GB4706.45）接上页：施加初始电压最高为实验电压1/3，然后迅速升压917、变压器和有关电路过载保护17器具带有由变压器供电电路时，其构造应使得在正常使用中也许浮现短路时，该变压器内或与变压器有关电路中，不会浮现过高温度。通过实验后，安全特低电压电路中导线绝缘层温升值，不应超过第11章中表3关于规定值高15K。绕组温度不应超过第19章中表8规定值通过施加以正常使用中浮现最不利短路或过载状况，以1.06倍或0.94倍额定电压供电，按发热检查办法，测试绕组和导线温度（保护装置动作时或达到稳定期测试）1019、非正常工作19.1器具构造，应可消除非正常工作或误操作导致火灾危险、有损安全或电击防护机械性损坏按19.2-19.10检办法检查电子电路器具按19.11和19.12检查办法电子电路设计和应用，应使其任何一种故障都不对器具在关于电击、火灾危险、机械危险或危险功能失常方面产生不安全 19.1对装有接触器和继电器器具应短路测试 （IEC/EN 60335-1：A2-，增长）按19.14办法检查19.7通过下述手段让器具在停转状态下工作：如果转子堵转转矩不大于满载矩，则锁住转子；其她器具，则锁住运动部件器具以额定电压供电，锁住电机转子；重复和锁住电机转子，并短路电容器或开路电容器，按发热检查办法，测试绕组温度、非热塑材料附加绝缘和加强绝缘温度（保护装置动作时或达到稳定期测试）带有电动机，并在辅助绕组电路中有电容器器具，让其在转子堵转，并在每一次断开其中一种电容器条件下来工作。对于不是P2级电容器，每一次短路一种电容器条件下重复该实验对每一次实验，带有定期器或程序控制器器具都以额定电压供电，供电持续时间等于此定期器或程序控制器所容许最长时间实验期间，绕组温度不应超过表8中所示限值19.8装有三相电动机器具，断开其中一相，然后对器具施加额定电压，在正常工作状态下，工作持续到19.7中规定期间表同19.7办法检查19.9装有打算遥控、自动控制或有持续工作倾向电动机器具，进行过载运转实验实验期间，绕组温度不应超过下述规定值：按11章温升测试办法测试绕组温度。以额定电压供电，在正常工作状态下工作，直至稳定状态建立。序号检查项目技 术 要 求检查办法1019.9接上页：A级：140，E级：155，B级：165，F级：180，H级：200接上页：然后用测功仪增大10电流，再次工作到稳定状态建立。此时电源电压保持不变。再次增大负载并重复上述实验，直到保护装置动作或电动机停转19.10装有串激电动机器具，以1.3倍额定电压供电，以也许达到最低负载来工作，并持续1min。实验期间，部件不应从器具上弹出将电压调到1.3倍额定电压，供电1min。观测其现象19.11通过对所有电路或电路某一某些进行19.11.2规定故障状况评估来拟定电子电路与否合格。对于符合19.11.1规定条件可进行该实验按19.11.1和19.11.2办法检查 19.11如果器具电子电路对的工作需依赖于程控组件对的功能，则需进行19.11.4.8；除非再次启动没有任何危险，则不需要 （IEC/EN 60335-1：A2-，增长）按19.11.4.8办法检查带保护性电子电路器具经受19.11.3和19.11.4实验（IEC/EN 60335-1：A2-，已取消）按19.11.3和19.11.4办法检查19.11带有一种通过电子断开获得断开位置开关器具或者带有处在待机状态开关器具，经受19.11.4实验按19.11.4办法检查在每一次实验期间和之后，绕组温度不应超过表8中规定值。器具应符合19.13中规定条件按19.13办法检查19.11.1满足下述两个条件电路或电路中零件，可不进行19.11.2实验，电子电路为下述低功率电路；在器具其她某些中，对电击、火灾危险、机械危险或危险性功能失效保护，不依赖于此电子电路正常工作低功率电路拟定器具以额定电压供电，对于不超过15W最接近电源那些点，被称之为低功率点一种已调到其最大电阻值可变电阻器连接在被调查点和电源异性极之间。然后减小电阻值，直到该电阻器消耗功率达到最大值，在第5s终了时，供应该电阻器最大功率19.11.2要考虑下列故障状况，并且如有必要，要每次施加一种故障，并考虑随之发生间接故障按a)-g)规定进行检查a)如果电气间隙和爬电距离不大于第29章中规定值，则功能性绝缘短路短路电子电路L极和N极b)任何元件接线端处开路开路电子电路电阻、电容器、其他元件c)电容器短路，符合GB/T14472或IEC60384电容器除外将电容器两端短接d)非集成电路电子元件任何两个接线端处短路。该故障状况不施加在光耦合器两个电路之间短路压敏电阻或其他元件序号检查项目技 术 要 求检查办法1019.11.2e)三端双向可控硅开关元件以二极管方式失效除掉双向可控硅一端f)集成电路失效短路IC出线和进线端 19.11.2g)开关电源装置某些处在工作状态而控制失效方式失效，实验后绕组温度不应超过19.7条款规定 （IEC/EN 60335-1：A2-，增长）将开关电源装置模仿为二极管方式失效，按19.7办法测试绕组温度19.11.3如果器具装有使器具符合第19章规定保护电子电路，则按19.11.2中a)-f)规定，有关实验以模仿单一故障方式重复进行按19.11.2办法检查19.11.4带有一种通过电子断开获得断开位置开关器具或者带有处在待机状态开关器具，要进行19.11.4.1-19.11.4.7实验。该实验在器具额定电压下进行，开关被设立在断开位置或待机状态按19.11.4.1-19.11.4.7办法检查19.11.4.1器具根据GB/T17626.2（IEC 61000-4-2）进行静电放电实验，4级测试合用。对每一种预先选定点进行10次正极放电和10次负极放电实验按静电放电抗扰度实验作业指引书19.11.4.2器具根据GB/T17626.3（IEC 61000-4-3）在辐射区进行实验，3级测试合用。按射频场感应传导骚扰抗扰度实验作业指引书19.11.4.3器具进行根据GB/T17626.4（IEC 61000-4-4）瞬时脉冲实验，3级测试合用信号与控制线。4级测试合用于电源线。脉冲应于正极、负极各2min按电迅速瞬变脉冲群抗扰度实验作业指引书19.11.4.4器具电源接线端子根据GB/T17626.5（IEC 61000-4-5）进行电压浪涌实验，在选定点上进行5个正脉冲，5个负脉冲实验。3级测试合用于线对线耦合方式，使用电源阻抗2发生器。4级测试合用于线对地耦合方式，使用电源阻抗12发生器按浪涌（冲击）抗扰度实验作业指引书19.11.4.5器具根据GB/T17626.6（IEC 61000-4-6）注入电流，3级测试合用。通过这项实验要覆盖到0.5MHz-80MHz所有频率按射频场感应传导骚扰抗扰度作业指引书19.11.4.6器具根据GB/T17626.11（IEC 61000-4-11）进行电压暂降与短时中断实验。GB/T17626.11表1规定实验时间合用于不同实验级别，电压暂降与短时中断在电压过零点施加按电压暂降、短时中断和电压变化抗扰度实验作业指引书19.11.4.7器具应经受符合IEC6100-4-13规定电源信号实验，2级测试水平合用按电源信号实验作业指引书19.11.4.8器具以额定电压供电并在正常模式下工作，1分钟后减少电压，直至浮现器具停止响应或过程控制某些不工作，记录该电压；然后器具再次以额定电压并正常模式工作，1分钟后将电压调低至低于上述电压10%地方，再升高电压，升、降电压速度均为10V/s。用万用电表测试电压（或将器具接入电参数仪），并检查器具与否回答正常或需手动启动序号检查项目技 术 要 求检查办法1019.11.4.8接上页：器具必要在原失效点电压回答正常，或者需手动重启 （IEC/EN 60335-1：A2-）同上19.12在浮现19.11.2中规定任何故障时，如果器具安全取决于一种符合GB9364微型熔断器动作,则重复该实验熔断器动作，用万用电表串联到电路中测量电流不超过熔断器额定电流2.1倍，则不以为此电路是被充分保护，然后要在熔断器短路状况下进行该实验至少为熔断器额定电流2.75倍，则以为此电路是被充分保护在此熔断器额定电流2.1倍和2.75倍之间，则要将此熔断器短接并进行实验，实验持续时间：对速动熔断器：为一相应时间或30min，两者中取时间较短者；对延时型熔断器：为一相应时间或2min，取时间较短者19.13在实验期间,器具不应喷射出火焰,熔融金属,达到危险量有毒性或可点燃气体视检温升不应超过表9中规定值测得温升按表9考核实验后，当器具冷却到大概为室温时，外壳变形应符合第8章规定，并且如果器具还能工作，它应符合20.2规定按第8章和20.2章办法检查 19.13除III类器具外绝缘冷却到大概为室温，应经受16.3电气强度实验，其实验电压按表4规定进行设定 注：实验电压改为按工作电压2倍（IEC/EN 60335-1：A2-，修改）按电气强度实验作业指引书19.13如果器具依然是可运营，器具不应经历过危险性功能失效，并且保护电子电路应不得失效通电视检被测器具处在电子开关“断开”位置或处在待机状态时，不应变得可运营通电视检 19.14装有接触器或继电器器具应短路测试，按11章测试条件 （IEC/EN 60335-1：A2-）将接触器或继电器短路，按11章检查办法1120、稳定性和机械危险20.1除固定式器具和手持式器具以外，打算用在例如地面或桌面等一种表面上器具，应具备足够稳定性，通过实验后器具不应翻倒。对于带有输入插口插座器具，要装上一种适合连接器和柔性软线进行实验。对于带有门器具，以门打开或关闭状态进行该实验，两者取较为不利状况。器具以使用中任一正常使用位置放在一种与水平面成10倾斜平面上。电源软线以最不利位置摆放在倾斜平面上。但是，当器具以10倾斜时，如果器具某某些与水平支撑面接触，序号检查项目技 术 要 求检查办法1120.1接上页：打算在正常使用中由顾客充灌液体器具，要在空状态，或充灌最不利水量，直到使用阐明规定容量状态，进行实验接上页：则将器具放在一种水平支撑物上，并以最不利方向将其倾斜1020.2器具运动部件放置或封盖，应在正常使用中对人身伤害提供充分防护，应尽量兼顾器具使用和工作。实验探棒不能触及危险运动部件用类似B型实验探棒施加一种不超过5N力进行检查 1221、机械强度21.1器具应具备足够机械强度，并且其构造应经受住在正常使用会浮现粗鲁对待和处置。通过冲击实验后，器具应显示出没有本原则意义内损坏，防触电保护、防水级别、爬电距离及电气间隙应符合原则规定。用弹簧冲击器在器具外壳每一种也许薄弱点上用0.5J0.04J冲击能量冲击3次21.1如果需要，对手柄、操作杆、旋钮和类似零件以及对信号灯和它外罩也可施加冲击实验，但只有当这些灯或灯罩凸出器具壳体外缘超过10mm或它们表面积超过4cm2时，才对它们进行冲击实验接上页21.2固体绝缘易触及部件，应有足够强度防止锋利工具刺穿。使用坚硬钢针对绝缘表面进行刮蹭，针头规定：其针头端部为40圆锥形，尖端圆周半径为0.25mm0.02mm。实验后，绝缘应经受住16.3电气强度实验。如果附加绝缘厚度不少于1mm，并且加强绝缘厚度不少于2mm，则不进行该实验用针头保持在与水平面80-85，施加10N0.5N轴向力，针头沿绝缘表面以大概20mm/s速度滑行，进行刮蹭。进行两行水平，长度为总长25。转90再进行两行与之相似刮蹭，不相交。用实验指甲以大概10N力于已刮蹭表面进行实验使用坚硬钢针施加一种30N0.5N垂直力于绝缘表面一种未刮蹭部位。以该钢针为一种电极对绝缘进行16.3电气强度实验1322、构造22.1如果器具标有IP代码第一 特性数字，则应满足GB4208关于规定视检，按GB4208规定进行实验22.2对驻立式器具，应提供保证与电源全极断开手段。带插头一条电源软线；符合24.3一种开关；在使用阐明中指出，提供一种在固定布线中断开装置； 一种器具输入插口视检如果一种打算与固定布线做永久连接单相I类器具，装有一种打算用来将电热元件从电源上断开单极开关或单极保护装置，则其应与相线相连 视检序号检查项目技 术 要 求检查办法13 22.2接上页：注：I类器具改为OI类和I类器具（IEC/EN 60335-1：A2-，修改）视检22.3为直接插入输出插座而提供插脚器具，不应对插脚施加过量应力。夹持插脚装置应可以承受在正常使用中插脚也许受到力作用器具插脚按正常使用插入到一种不带接触点插座来拟定22.4用于加热液体器具和引起过度振动器具不应提供直接插入输出插座用插脚视检 22.5打算通过一种插头来与电源连接器具，其构造应能使其在正常使用中当触碰该插头插脚时，不会因有充过电电容器而引起电击危险。测量电压不应超过34V注：额定容量超过0.1F才以为有危险（将注修改为原则条款，IEC/EN 60335-1：A2-，修改）器具以额定电压供电，然后将其任何一种开关置于“断开”位置，器具从电源断开。在断开后1s时，用示波器测量插头插脚电压22.6电气绝缘不受到在冷凝水或泄漏液体影响。若软管破裂或密封泄漏，II类器具和II类构造电气绝缘不应受影响视检，或用带颜色水滴到也许泄漏地方，工作或停止，检查爬电距离应符合29章规定22.7在正常使用中装有液体或气体器具或带有蒸汽发生器器具，应对过高压力危险有足够安全防护办法视检22.8对带有一种不借助工具就也许触及到并且在正常使用中也许要被清洁隔间器具，其电气连接布置应使其连接在清洗过程中不受到拉力手动、视检22.9器具构造应使得诸如绝缘、内部布线、绕组、整流子和滑环之类部件不会与油、油脂或类似物质相接触，除非这些物质已具备足够绝缘性能，以不损害对本原则而言合格限度视检22.10应不也许通过器具内自动开关装置动作来复位电压保持型非自复位热断路器非自复位电机热保护应具备自动脱扣功能，除非它们是电压保持型非自复位控制器复位钮，如果其意外复位能引起危险，则应放置或防护使得不也许发生意外复位视检22.11对防止接触带电部件，防水或防止接触运动部件不可拆卸零件，应以可靠方式固定，且应承受住在正常使用中浮现机械应力。用于固定此类零件钩扣搭锁，应有一种明显锁定位置，在安装或保养期间也许被取下零件上使用钩扣搭锁装置，其固定性能应不劣化实验前拆装10次，用推拉力计施加推力50N，拉力：对形状使得指尖不能容易地滑脱50N，被抓持某些在取下方向不于10mm，30N；持续时间10s序号检查项目技 术 要 求检查办法1322.12手柄、旋钮、把手、操纵杆和类似部件，如果松动可引起危险话，则应以可靠方式固定，以使它们在正常使用中不浮现工作松动。用来批示开关或类似元件档位手柄、旋钮和类似件，如果其位置错误也许引起危险话，则应不也许将其固定在错误位置上。视检、手动实验和用推位力计施加在正常使用中不也许受到轴向力用15N，也许受到轴向力用30N，维持1min，零件不能被取下22.13手柄有这样构造，以使其在正常使用中被抓握时，操作者手不也许触到那些温升超过GB4706.1第11章表3对在正常使用中仅短时握持手柄所规定值零件视检、看温升测试成果22.14除非是为了使器具具备某种功能而设立必不可少粗糙或锐力棱边，在器具上不应有会对顾客正常使用或维护保养导致伤害此类锐边视检器具不应有在正常使用或顾客维护保养期间，顾客易触到自攻螺钉或其她紧固件暴露在外尖端视检22.15柔性软线贮线钩或类似物应平整和圆滑视检22.16自动卷线器构造不导致：严重刮伤或损坏柔性软线护套;多股导线断股；严重刮伤或损坏接触处总长度三分之二拉出，如果可被拉出软线长度少于225cm，则软线初始拉出长度调到使卷线盘仍保存有75cm长软线。再拉出75cm长一段软线，然后让其这段卷回，以对软线护套会导致最大刮伤方向。通过实验后：软线要经受16.3电气强度实验，实验电压为1000V以30次/min速率进行6000次实验，如果卷线器构造容许速率低于30次/min，则以卷线器构造容许最高速率进行该实验22.17打算防止器具与过热墙壁过近而设立限距部件应被固定，以使其不也许以徙手、螺丝刀或扳手从器具外面将其拆除手动、视检22.18如果锈蚀可以导致载流部件和其她金属零件发生危险话，在正常使用状况下这些部件应能耐受腐蚀按盐雾实验作业指引书22.19除非在构造上可以防止不恰本地更换传送带，否则不应运用其提供所需要绝缘级别视检22.20应有效地防止带电部件与绝缘热材料直接接触，除非这种材料是耐腐蚀、耐潮湿并且不可燃视检22.21木材、棉花、丝、普通纸以及类似纤维或吸湿性材料，除非通过浸渍，否则不应作为绝缘材料使用；视检 22.21注：氧化镁和矿物陶瓷纤维不被以为是吸湿材料 （将注2修改为原则条款，IEC/EN 60335-1：A2-，修改）视检序号检查项目技 术 要 求检查办法1322.22器具不应具有石棉视检22.23含多氯联苯油类，不应使用在器具之中视检22.24对裸露电热元件应这样支撑，以使得虽然其电热元件断裂，电热导线也不也许与易触及金属部件接触在最不利位置上将电热导线切断，视检其现象22.25非III类器具，其构造应使下垂电热导线不能与易触及金属部件接触视检22.26带有III类构造器具，其构造应使在安全特低电压下工作部件与其她带电部件之间绝缘，符合双重绝缘或加强绝缘规定按双重绝缘或加强绝缘办法检查22.27用保护阻抗连接部件之间，应采用双重绝缘或加强绝缘隔开按双重绝缘或加强绝缘办法检查22.28正常使用时与燃气装置或水源装置连接II类器具中，其与煤气管道或与水接触具备导电性金属部件，都应采用双重绝缘或加强绝缘与带电部件隔开视检22.29打算永久性连接到固定布线II类器具，其构造应能安装就位后依然保持规定防触及带电部件保护级别视检22.30起附加绝缘或加强绝缘作用，并且在维护保养后重新组装时也许被漏掉掉II类构造部件应：以使不严重地破坏就不能将它们取下方式进行固定其构造应使它们不能被更换到一种错误位置上，并且使得如果它们被漏掉，使器具便无法工作，或是明显不完
