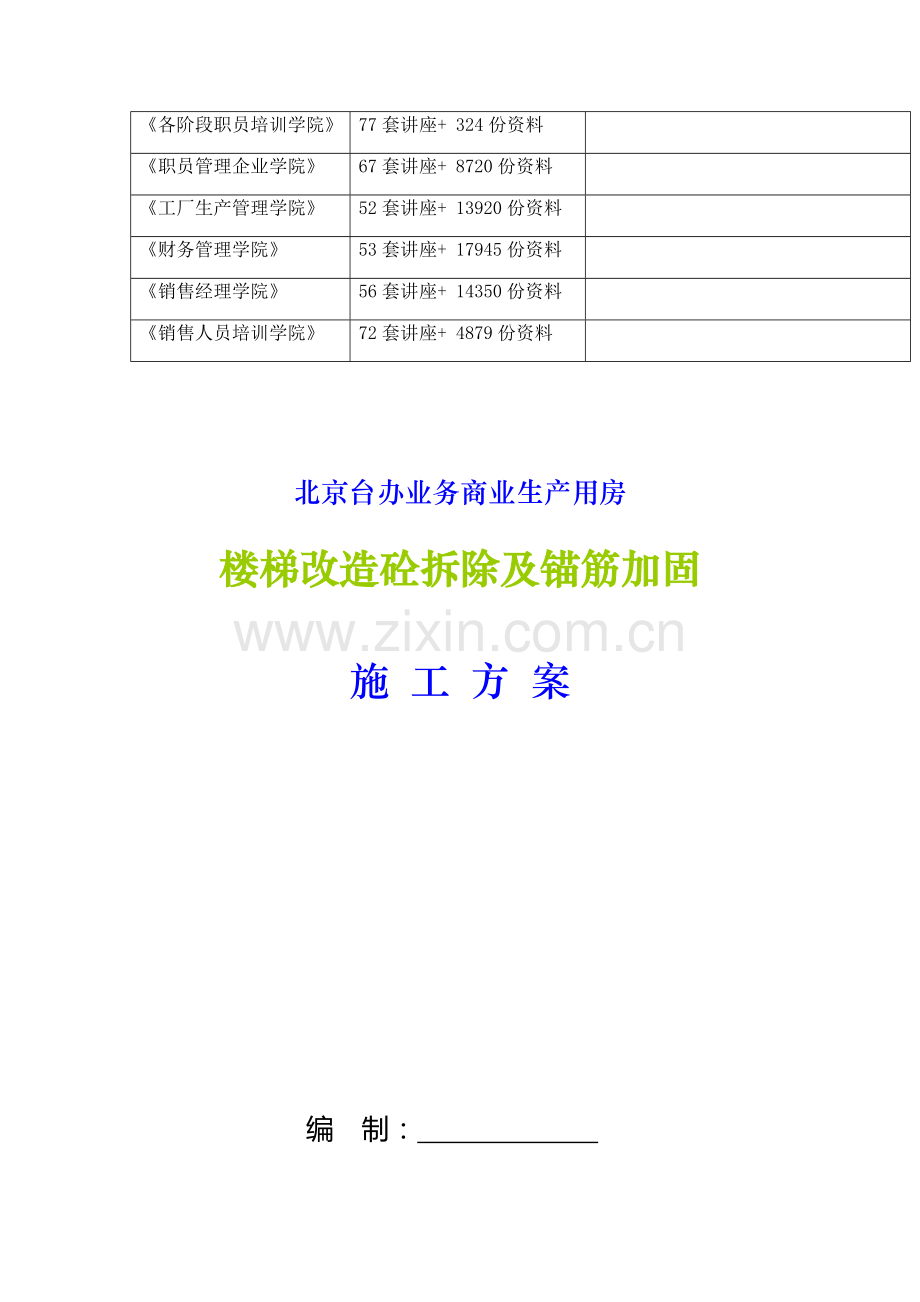

北京台办业务商业生产用房
楼梯改造砼拆除及锚筋加固
施 工 方 案

编 制：

审 核：

北京正邦建筑技术开发
二OO二年 三 月十八 日

北京台办业务商业生产用房
楼梯改造砼拆除及锚筋加固
施 工 方 案

目 录

一、 工程概况
二、 技术介绍
三、 施工准备
四、 施工工艺步骤
五、 施工方法
六、 注意事项
七、 工期
八、 工程报价

北京台办业务商业生产用房
楼梯改造砼拆除及锚筋加固
施 工 方 案
一、 工程概况
北京台办业务商业生产用房，应业主改建工程需要，现将原2#楼梯从一层至特一层部分结构进行修改，所以改变了原结构，原局部楼梯将拆除;重新浇注几处梯板;一层部分板亦将拆除;新增梁,板及墙钢筋将采取化学锚固方法和原结构连接, 一层KLT11(Y)B~C,KLT01 11~12, 特一层L119B~C,KL101 11~12C轴间梁粘贴200碳纤维布。部分梯段要求采取无损法拆除。因本工程部分拆除项目为保护性拆除，其内部钢筋还需和新增楼层钢筋连接，所以采取优异拆除机具，和专业锚固（加固）队伍，对工程质量和结构安全，至关关键。
二、 技术介绍
液压钳（大力钳）破碎技术
液压钳静态破碎技术，是利用压力机械，将液态油类经过高压，经耐高压管道输送到压力剪头上经较大压力经过钳口，将钢筋混凝土粉碎，此方法含有安全，不损伤原结构，不破坏结构内原有钢筋，施工时不产生粉尘，无冲击力，无振动，粉碎后垃圾块状物小，可直接落到楼面，便于清运等优点，是现在建筑业中保护性拆除最理想专业工具。
化学锚固（胶粘剂）技术
化学胶粘剂是应用于建筑结构构件及结构工程中粘接一类化工新型建材，因为所应用对象所承受荷载和所处条件及需要较长使用寿命而言，我们使用产品就必需其粘接强度高，耐久性、耐老化性、耐介质性、耐高温或耐低温性能均应很好，现在市场结构胶大致可分为有机类和无机类两种，常常使用关键是有机类改良型环氧树脂类产品，这类产品又可分为补强类（粘钢），锚固类（植筋），修补类（裂缝修补）这些产品现在在北京市场，即有进口类（喜利得等），国产类（金草田等）等这些产品均可达成建筑结构锚固加强要求。
HILTI（喜利得）产品技术参数
规格
孔径
埋深
程度值
适合气温
固化时间
ø12
16~18 mm
140 mm
35KN
0℃以上
15分钟到
ø20
28 mm
260 mm
91KN
0℃以上
一小时
JCT（金草田）产品技术参数
规格
孔经
埋深
程度值
适合气温
固化时间
Ø12
18~20 mm
180 mm
38KN
-10℃以上
可调整
Ø20
28~30 mm
250 mm
70KN
-10℃以上
可调整
碳纤维布材料介绍
碳纤维加固关键材料可分为两类，一为粘合树脂，二为坚固纤维布。
A：粘合树脂，分找平材料和粘接材料，找平材料其强度在2.50Mpa以上，粘接材料其抗拉强度在30 Mpa以上。
B：纤维布单位面积抗拉强度设计值为1800N/mm2，布厚为0.111mm,30型布厚为0.167mm。

三、施工准备
３.１编写分部施工细则，对施工班组长，及工人进行进场
前技术交底，考评工人施工技术水平。
３.２安排组织现场管理网络，分清各级管理人员责任范围，
方便以后愈加好地服务于施工。
３.３组织相适应机械设备进行维修，为施工做准备。
３.４对现场进行考查，和甲方商讨相关施工具体细节。
３.５组织人员对现场进行必需清理，排除不安全原因。
３.６提交相关资料，报甲方及监理部门审核。
３.７提供总进度计划及周进度计划，方便甲方做好其它工
种计划安排。
３.８提供人员计划及设备计划，方便配合总体进度计划
实施。
四、施工工艺步骤
　　水钻、液压钳拆除工艺步骤
划线→搭设脚手架→水钻切割→安装液压设备→静压(或人工)破碎→ 清理拆除部位→垃圾清运
锚筋工艺步骤
定位→清理基层→选择机具→安装设备→开孔→清洁孔洞→
灌胶→锚入钢筋→固化
粘碳纤维布工艺步骤
基层处理 找平 涂粘接树脂 粘贴纤维布 照面
五、施工方法
５.１水钻配合液压拆除施工方法
５.1.1确定应拆除部位，弹线定位，以避免施工时损伤需保留之结构。
5.1.2沿需拆除部分两侧，搭设好脚手架，当跨距较大时，应做好临时支撑。
5.1.3先沿拆除线或拆除部分边缘用水钻钻排孔法切开或间隔100毫米开一个,让拆除部分和保留部分脱开，然后用人工配合液压钳进行破碎。
5.1.4如大面积拆除时，将液压钳头用手拉葫芦吊挂在拆除物上方，然后检验所在施工场地电源是否合符设备所用电压，架空电缆，假如符合安全要求要求，可接通电源，进行试验，合格后进行下一步施工。
5.1.5查看将拆部是否符合要求，若确实无误后，将液压剪头咬住砼结构，应避开钢筋，然后开动机器加压，直到将混凝土破坏。
　 5.1.6立即将拆除后砼结构上松散层剔掉，确定好保留钢筋后并多出钢筋用气焊割掉，保持新旧结合部位整齐。
5.2锚筋施工方法
5.2.1清理基材表面凸凹不平杂物、油污，内部钢筋密时应先剔出，然后依据图纸要求，确定位置，检验无误后用电锤在孔位上钻进2~3cm深孔位，以免在施工过程中抹去印迹。
5.2.2选择好钻头、机具，开始开孔，其深度应达成或超出设计要求，施工中应避开原结构内钢筋（其标准是有水平控制线，垂直控制线时应向线内移位，不能将孔开在线外）以确保原构件结构强度必需时许可误差和斜孔，应尽可能避免误差和斜孔出现。
5.2.3对已开孔洞必需立即清洗洁净，用水钻开孔，首先清理好现场垃圾，然后清除孔内岩浆，再用清水洗净，用棉纱擦净，要求无泥浆，无积水，对有水而又需要立即植筋洞还须用风机吹干，对电锤开孔，首先用气筒或风机吹净孔内灰尘，然后用毛刷刷几次，再用气筒吹净，要求无粉尘，孔壁洁净。
5.2.4对将植入钢筋应提前用钢丝刷除去锈迹。对有油污钢筋应用丙酮清洗植筋段，以确保钢筋和结构胶粘合效果。
5.2.5清除工作结束后，即可进行灌胶。
5.2.5.1国产金草田胶灌注法，确定好用胶量，取出A份胶置于塑料薄膜上，操作时应戴好胶皮手套，然后取出B份固化剂，按确定固化时间放入适量固化剂，然后开始揉合，经过数次反复揉搓后，即可灌注，首先将泥胶搓成小团，然后用钢筋推入孔底部，做顶孔时轻轻旋转一下，如此几次到孔深八成时即可。
5.2.5.2进口胶灌注法,取出袋装胶,检验有没有损坏,然后装入枪套,当打出几枪混合器搅拌均匀后即可直接注入。
5.2.6当灌胶结束后，应立即将应已除锈并清洗处理好钢筋植入端对准孔洞慢慢旋转，边向下用力，至到植筋深度为止，施工时应先在端部做好印记，植 入困难时应立即用锤敲击，对较长筋应做好预绑，尽可能不让歪斜。
5.2.7植好钢筋，应做保护，不能让其松动，以免影响其粘结强度，在未固化前一定要避免和水及油类接触，保持30分钟到几小时后即可完全固化，尤其注意除金草田胶，固化时间在几分钟内外（其固化时间因气侯影响，冬天低温时需数小时）。
5.2.8植筋质量检验
在植筋施工前应对植筋胶及工艺进行检验，具体做法是按工艺要求及程序进行一组植筋，固化后进行拉拔，拉拔时应随时观察结构胶情况，钢筋设计值时，胶面无变形，不开裂，无位移（或位移极小），当到屈服值时，钢筋变形，压力表无降压现象（但即使结构胶拔出亦认为合格，因为此时粘接力已大于设计强度值）。
对原位植筋，假如条件含有亦可进行抽检，但拉拔强度值只能到设计值，因为超出时钢筋破坏，此时钢筋在构件中受力不存在。
5.3粘碳纤维布施工方法
5.3.1用金钢砂轮磨片去除砼面浮层，吹净灰尘，并用丙酮擦净。
5.3.2将找平主料和崔化剂混合后，抹于砼面，使凹陷部位和整个砼面成一较平整面层，方便纤维布和砼有效粘合。
5.3.3待找平材料固化后，将粘接树脂按百分比搅均后用滚筒刷均匀涂到砼面。
5.3.4为确保纤维布能完全浸透，粘前先剥去一面离型纸，然后将粘接树脂用刮刀均匀涂一层（较薄胶）在布上，再粘到砼面上去，并立即用滚筒在其外侧反复滚压，直到无气泡且离型纸上已出现胶时为止。
5.3.5当需粘贴两层时反复以上三,四项即可.
5.3.6当粘贴完成后，再将树脂涂一层于纤维面层进行照面。
5.3.7如需抹面时在面层未干时进行甩砂.
5.3.8应注意事项：
5.3.8.1最好施工温度应在5。C以上，低温时应注意保温。
5.3.8.2纤维布为导电体，施工时注意远离电源。
5.3.8.3工时严禁吸烟及在同一区域动用电、气焊，并注意戴 好个人防护用具。
5.3.8.4如纤维长度不够时，粘贴时应重合100 mm。
5.3.8.5施工现场应通风，照明良好。
5.3.9验收：
验收时可参考[90：25粘钢加固规范]对应项目和[碳纤维片加固技术]验收。要求粘贴空鼓率在10%以内，非受力部位粘贴完好率在70%以上，且空鼓面积小于100×100 mm。同一部位不得有横向通透空鼓。
5.3.10补救：
如发觉空鼓大于验收要求时，用记号笔做好空鼓范围，然后用压力注射法进行注胶补救。

六、注意事项
　　６.１拆除时注意下部应派专员看护，并围挡。
　　６.２全部加固部位楼层均应降低荷载，局部地方还应搭设支撑，全部垃圾避免堆圾立即清运。
　　６.３气割施工时，应派专员看火，并清理好施工场地周围易燃物，配置好消防用具。
　　６.４高空作业施工，工人必需配戴好个人防护用具。
　　６.５锚筋施工时，可采取斜孔施工，或移位施工，切不可切断原结构内钢筋。
　　６.６施工时废包装应集中运走，不得烧毁，以避免有毒气体污染。
　　６.７钢筋具体锚深应依据现场情况　及设计要求进行确定，标准上不使用光面钢筋，如特殊处理后亦可。
　　６.８施工时应戴好防护用具，以避免过敏反应。
　　６.９钢材如有油污，锈迹必需清除洁净。
　　６.１０其它均应满足和符合设计及国家要求或规范要求。
七、工期
依据工地现场情况看，不可能一次性将开洞锚筋施工完，必需跟随土建从上而下逐层施工，所以我们将选择集中设备，逐层打歼灭战方法，以满足下道工序进度要求，所以工期将随进度走，随时调配机械设备及人员确保满足施工要求。
总工期控制在半月内。

北京正邦建筑技术开发
.03.18
