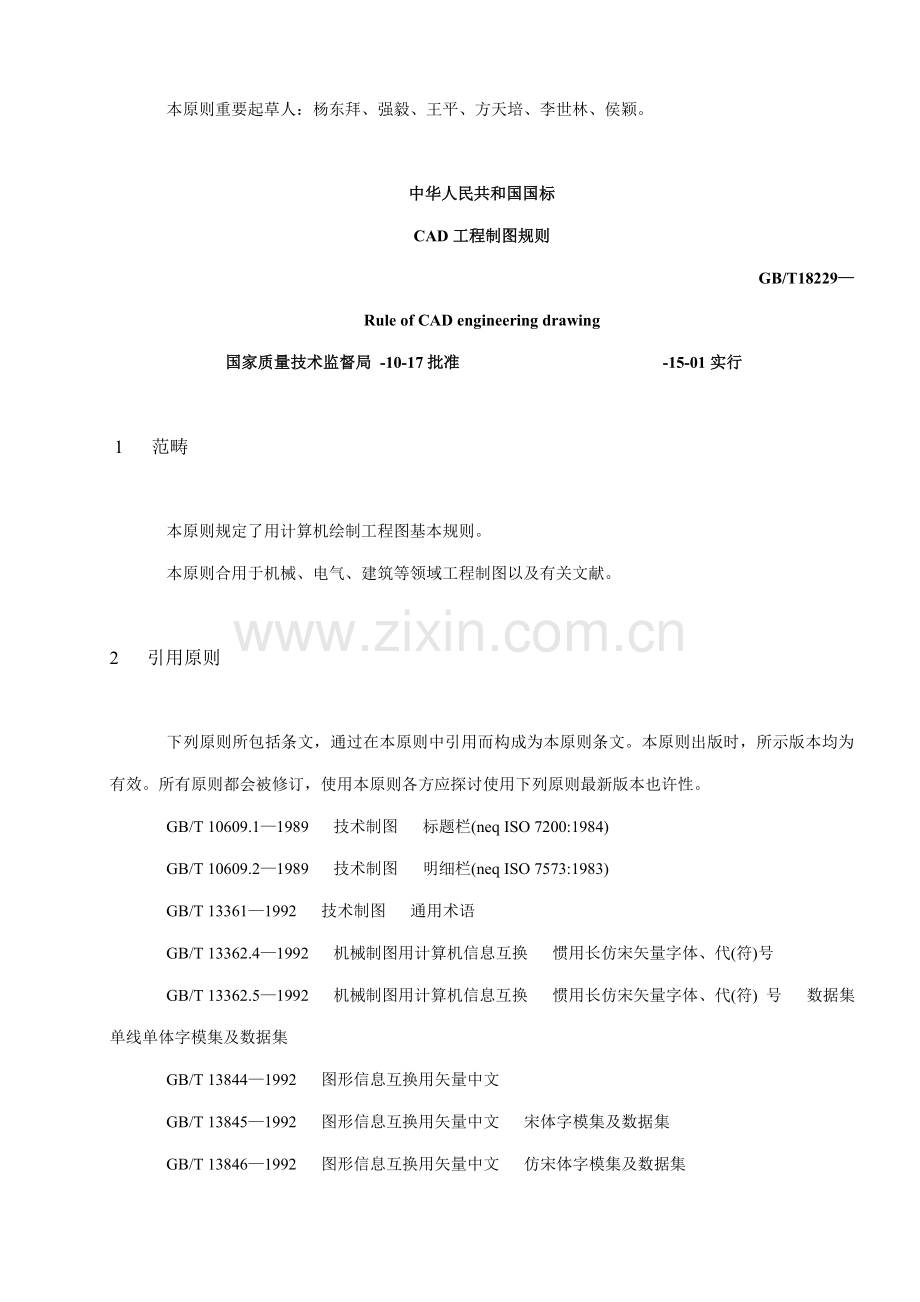

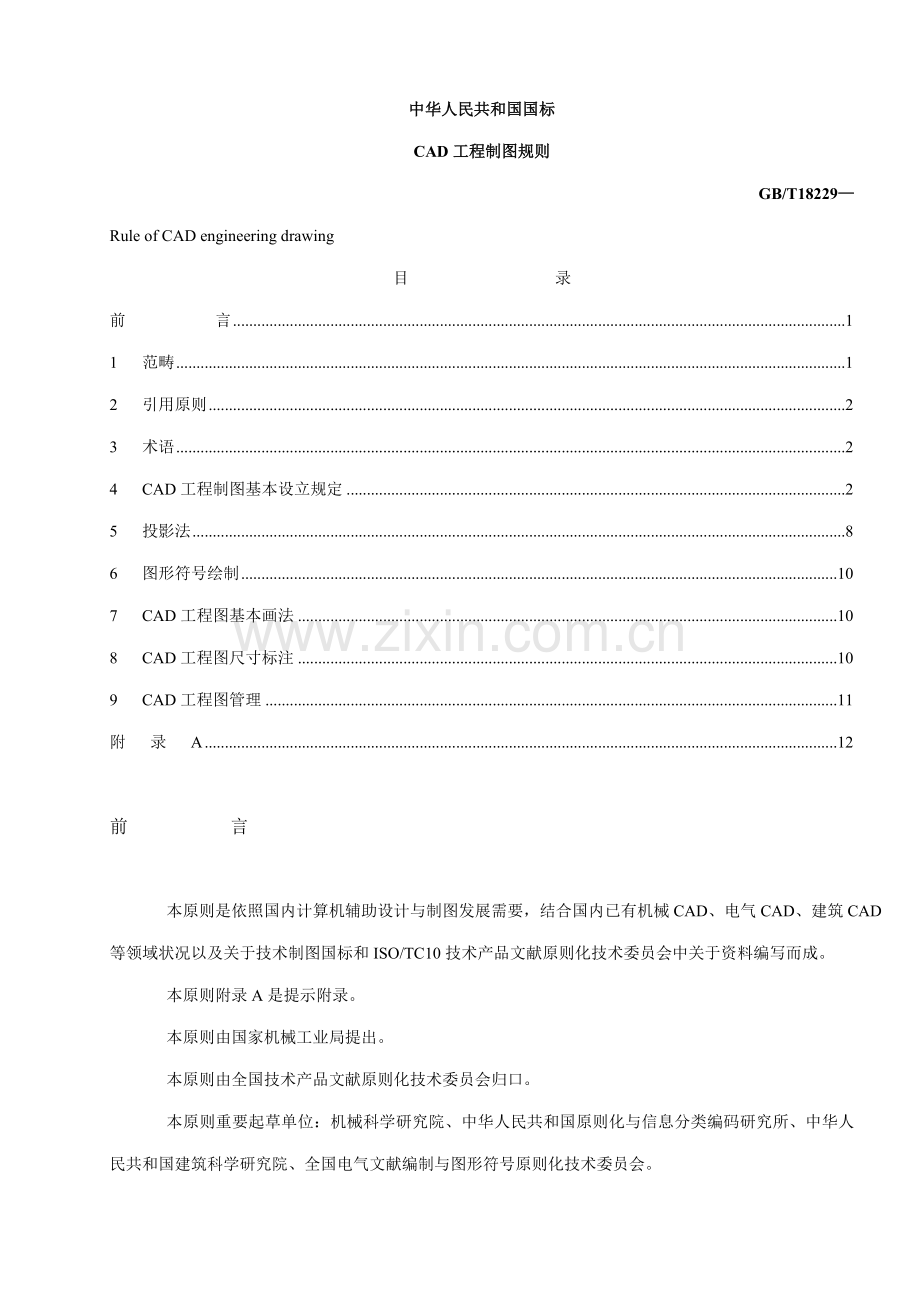

中华人民共和国国标CAD工程制图规则GB/T18229Rule of CAD engineering drawing目 录前 言11 范畴12 引用原则23 术语24 CAD工程制图基本设立规定25 投影法86 图形符号绘制107 CAD工程图基本画法108 CAD工程图尺寸标注109 CAD工程图管理11附 录 A12 前 言 本原则是依照国内计算机辅助设计与制图发展需要，结合国内已有机械CAD、电气CAD、建筑CAD等领域状况以及关于技术制图国标和ISO/TC10技术产品文献原则化技术委员会中关于资料编写而成。 本原则附录A是提示附录。 本原则由国家机械工业局提出。 本原则由全国技术产品文献原则化技术委员会归口。 本原则重要起草单位：机械科学研究院、中华人民共和国原则化与信息分类编码研究所、中华人民共和国建筑科学研究院、全国电气文献编制与图形符号原则化技术委员会。 本原则重要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。中华人民共和国国标CAD工程制图规则GB/T18229Rule of CAD engineering drawing国家质量技术监督局 -10-17批准 -15-01实行1 范畴 本原则规定了用计算机绘制工程图基本规则。 本原则合用于机械、电气、建筑等领域工程制图以及有关文献。2 引用原则 下列原则所包括条文，通过在本原则中引用而构成为本原则条文。本原则出版时，所示版本均为有效。所有原则都会被修订，使用本原则各方应探讨使用下列原则最新版本也许性。 GB/T 10609.11989 技术制图 标题栏(neq ISO 7200:1984) GB/T 10609.21989 技术制图 明细栏(neq ISO 7573:1983) GB/T 133611992 技术制图 通用术语 GB/T 13362.41992 机械制图用计算机信息互换 惯用长仿宋矢量字体、代(符)号 GB/T 13362.51992 机械制图用计算机信息互换 惯用长仿宋矢量字体、代(符) 号 数据集单线单体字模集及数据集 GB/T 138441992 图形信息互换用矢量中文 GB/T 138451992 图形信息互换用矢量中文 宋体字模集及数据集 GB/T 138461992 图形信息互换用矢量中文 仿宋体字模集及数据集 GB/T 138471992 图形信息互换用矢量中文 楷体字模集及数据集 GB/T 138481992 图形信息互换用矢量中文 黑体字模集及数据集 GB/T 146891993 技术制图 图纸幅面和格式(eqv ISO 5457：1980) GB/T 146901993 技术制图 比例(eqv ISO 5455:1979) GB/T 146911993 技术制图 字体(eqv ISO 3098-1：1974) GB/T 146921993 技术制图 投影法(eqv ISO/DIS 5456：1993) GB/T 157511995 技术产品文献 计算机辅助设计与制图 词汇(eqv ISO/TR 10623：1992) GB/T 16675.11996 技术制图 图样画法简化表达法 GB/T 169001997 图形符号表达规则 总则(eqv ISO/IEC 11714-1：1996) GB/T 16901.11997 图形符号表达规则 产品技术文献用图形符号 第1某些： 基本规则(eqv ISO/IEC 11714-1：1996) GB/T 16902.11997 图形符号表达规则 设备用图形符号 第1某些：图形符号形成(eqv ISO 3461-1：1988) GB/T 16903.11997 图形符号表达规则 标志用图形符号 第1某些：图形标志形成 GB/T 16675.21996 技术制图 尺寸注法简化表达法 GB/T 174501998 技术制图 图线(idt ISO 128-20：1996) GB/T 17451174531998 技术制图 图样画法(eqv ISO/DIS 11947-14：1995)3 术语 本原则采用GB/T 13361和GB/T 15751中关于术语。4 CAD工程制图基本设立规定4.1 图纸幅面与格式 用计算机绘制工程图时，其图纸幅面和格式按照GB/T 14689关于规定。4.1.1 在CAD工程制图中所用到有装订边或无装订边图纸幅面形式见图1。基本尺寸见表1。图1表1 mm幅面代号A0A1A2A3A4BL8411189594841420594297420210297E2010C105A25 注：在CAD绘图中对图纸有加长加宽规定期，应按基本幅面短边(B)成整数倍增长。4.1.2 CAD工程图中可依照需要，设立方向符号见图2、剪切符号见图3、米制参照分度见图4和对中符号见图5。4.1.3 对图形复杂CAD装配图普通应设立图幅分区，其形式见图5。图2图3图4图54.2 比例 用计算机绘制工程图样时比例大小应按照GB/T 14690中规定。4.2.1 在CAD工程图中需要按比例绘制图形时，按表2中规定系列选用恰当比例。表2种 类比 例原值比例11放大比例51510n121210n1110n1缩小比例121210n151510n11011010n注：n为正整数。4.2.2 必要时，也容许选用表3中比例。表3种 类比 例放大比例41410n12.512.510n1缩小比例11.511.510n12.512.510n131310n141410n161610n注：n为正整数4.3 字体 CAD工程图中所用字体应按GB/T 13362.413362.5和GB/T 14691规定，并应做到字体端正、笔画清晰、排列整洁、间隔均匀。4.3.1 CAD工程图字体与图纸幅面之间大小关系参见表4。表4 mm图幅字体A0A1A2A3A4字母数字3.5汉 字54.3.2 CAD工程图中字体最小字(词)距、行距以及间隔线或基准线与书写字体之间最小距离见表5。表5 mm字 体最 小 距 离汉 字字距1.5行距2间隔线或基准线与中文间距1 拉丁字母、阿拉伯数字、希腊字母、罗马数字字符0.5词距1.5行距1间隔线或基准线与字母、数字间距1注：当中文与字母、数字混合使用时，字体最小字距、行距等应依照中文规定使用4.3.3 CAD工程图中字体选用范畴见表6。表6中文字型国标号字体文献名应 用 范 围长仿宋体GB/T 13362.413362.51992HZCF.*图中标注及阐明中文、标题栏、明细栏等单线宋体GB/T 138441992HZDX.* 大标题、小标题、图册封面、目录清单、标题栏中设计单位名称、图样名称、工程名称、地形图等宋 体GB/T 138451992HZST.*仿宋体GB/T 138461992HZFS.*楷 体GB/T 138471992HZKT.*黑 体GB/T 138481992HZHT.*4.4 图线 CAD工程图中所用图线，应遵循GB/T 17450中关于规定。4.4.1 CAD工程图中基本线型见表7。表7代 码基 本 线 型名 称01 实线02 虚线03 间隔画线04单点长画线05 双点长画线06 三点长画线07 点线08 - - - - 长画短画线09 - - - - - - - - 长画双点画线10 点画线11单点双画线12双点画线13双点双画线14三点画线15 三点双画线4.4.2 基本线型变形见表8。表8基 本 线 型 变 形名 称规则波浪持续线规则螺旋持续线规则锯齿持续线波浪线 注：本表仅涉及表7中No.01基本线型类型，No.0215可用同样办法变形表达。4.4.3 基本图线颜色 屏幕上图线普通应按表9中提供颜色显示，相似类型图线应采用同样颜色。表9图 线 类 型屏幕上颜色图 线 类 型屏幕上颜色粗实线白 色虚 线黄 色细实线绿 色细点画线红 色波浪线粗点画线棕 色双折线双点画线粉红色4.5 剖面符号 CAD工程图中剖切面剖面区域表达见表10。4.6 标题栏 CAD工程图中标题栏，应遵守GB/T 10609.1中关于规定。4.6.1 每张CAD工程图均应配备标题栏，并应配备在图框右下角。4.6.2 标题栏普通由更改区、签字区、其她区、名称及代号区构成，见图6。CAD工程图中标题栏格式见图7。4.7 明细栏 CAD工程图中明细栏应遵守GB/T 10609.2中关于规定，CAD工程图中装配图上普通应配备明细栏。4.7.1 明细栏普通配备在装配图中标题栏上方，按由下而上顺序填写，见图8。4.7.2 装配图中不能在标题栏上方配备明细栏时，可作为装配图续页按A4幅面单独绘出，其顺序应是由上而下延伸。表10剖面区域式样名 称剖面区域式样名 称金属材料/普通砖非金属材料(除普通砖外)固体材料混凝土液体材料木质件气体材料透明材料图6图7图85 投影法5.1 正投影法5.1.1 正投影基本办法 CAD工程图中表达一种物体可有六个基本投影方向，相应六个基本投影平面分别垂直于六个基本投影方向，通过投影所得到视图及名称见表11，物体在基本投影面上投影称为基本视图。5.1.2 第一角画法 将物体置于第一分角内，即物体处在观测者与投影面之间进行投影，然后按规定展开投影面，见图9，各视图之间配备关系见图10，第一角画法阐明符号见图11。5.2 轴侧投影 轴侧投影是将物体连同其参照直角坐标系，沿不平行于任一坐标面方向，用平行投影法将其投射在单一投影面上所得具备立体感图形。惯用轴侧投影见表12。表11投 影 方 向视 图 名 称方向代号方 向a自前方投影主视图或正立面图b自上方投影俯视图或平面图c自左方投影左视图或左侧立面图d自右方投影右视图或右侧立面图e自下方投影仰望图或底面图f自后方投影后视图或背立面图图 9图10图11表12正 轴 侧 投 影斜 轴 侧 投 影特 性投影线与轴侧投影面垂直投影线与轴侧投影面倾斜轴侧类型等侧投影二侧投影三侧投影等侧投影二侧投影三侧投影简 称正等侧正二侧正三侧斜等侧斜二侧斜三侧应用举例伸缩系数p1=q1=r1=0.82p1=r1=0.94视具体要求选用视具体要求选用p1=r1=1q1=0.5视具体情况选用简化系数p=q=r=1p=r=1q=0.5无轴间角例 图 注：轴向伸缩系数之比值，即pqr应采用简朴数值以便于作图。5.3 透视投影 透视投影是用中心投影法将物体投射在单一投影面上所得到具备立体感图形。依照画面对物体长、宽、高三组主方向棱线相对关系(平行、垂直或倾斜)，透视图分为一点透视、二点透视和三点透视，可依照不同透视效果分别选用。6 图形符号绘制 在CAD工程图中绘制图形符号时，应当按照GB/T 1690016903中规定设计程序及图形表达关于规定进行绘制。7 CAD工程图基本画法 在CAD工程制图中应遵守GB/T 17451和GB/T 17452中关于规定。7.1 CAD工程图中视图选取 表达物体信息量最多那个视图应作为主视图，普通是物体工作位置或加工位置或安装位置。当需要其她视图时，应按下述基本原则选用： a)在明确表达物体前提下，使数量为最小； b)尽量避免使用虚线表达物体轮廓及棱线； c)避免不必要细节重复。7.2 视图 在CAD工程图中普通有基本视图、向视图、局部视图和斜视图。7.3 剖视图 在CAD工程图中，应采用单一剖切面、几种平行剖切面和几种有关剖切面剖切物体得到全剖视图、半剖视图和局部剖视图。7.4 断面图 在CAD工程图中，应采用移出断面图和复合断面图方式进行表达。7.5 图样简化 必要时，在不引起误解前提下，可以采用图样简化方式进行表达，见GB/T 16675.1关于规定。8 CAD工程图尺寸标注 在CAD工程制图中应遵守有关行业关于原则或规定。8.1 箭头8.1.1 在CAD工程制图中所使用箭头形式有如下几种供选用，见图12。8.1.2 同一CAD工程图中，普通只采用一种箭头形式。当采用箭头位置不够时，容许用圆点或斜线代替箭头，如图13。8.2 CAD工程图中尺寸数字、尺寸线和尺寸界线应按照关于原则规定进行绘制。8.3 简化标注 必要时，在不引起误解前提下，CAD工程制图中可以采用简化标注方式进行表达，见GB/T 16675.2。图12图139 CAD工程图管理9.1 CAD工程图图层管理见表13。表13层 号描 述图 例01粗实线 剖切面粗剖切线02细实线细波浪线细折断线03粗虚线04细虚线05细点划线剖切面剖切线06粗点画线07细双点划线08尺寸线，投影连线，尺寸终端与符号细实线09参照圆，涉及引出线和终端(如箭头)10剖面符号11文本，细实线ABCD12尺寸值和公差432113文本，粗实线KLMN14，15，16顾客选用附 录 A(提示附录)第三角画法 将物体置于第三分角内，即投影面处在观测者与物体之间进行投影，然后按规定展开投影面，见图A1；各视图之间配备关系见图A2；第三角画法阐明符号见图A3。图A1图A2图A3_
