IBR污水处理工艺介绍
一、IBR介绍
1、IBR污水处理生物法介绍
IBR（Continuous-flow Intermission Biological Reactor）技术，即连续流一体化间歇生物反应技术，是一个集厌氧、兼氧、好氧反应及沉淀于一体连续进出水周期循环活性污泥法。
该技术是针对中国城镇污水有机物负荷较低、氮和磷浓度较高特点，尤其研发节能型城镇污水生物处理技术，并经过国家科学技术部结果验收。经过几年工程应用完善和发展，该技术已经成为适合城镇污水处理成熟技术。
（1）技术起源和背景
IBR技术源自国家“十五”863重大科技专题中高新技术研究课题：1）“城市污水生物/生态处理技术和示范”（编号： AA60 1110）；2）“污水生物--生态处理技术集成和设备成套化”（编号： AA601060）结果，系该项目研发系列技术中关键技术，经过了国家科学技术部结果验收。
（2）国家技术专利
【10051330.3】一体化同时脱氮除磷生物反应器
【ZL 2 0181245.5】激波传质射流曝气器
【ZL 2 0372520.1】IBR连续流一体化间歇生物反应污水处理装置
【ZL 2 0154407.0】一个气液固三相分离沉淀器
【ZL 2 0153622.9】一个旋流均匀辐射布水器

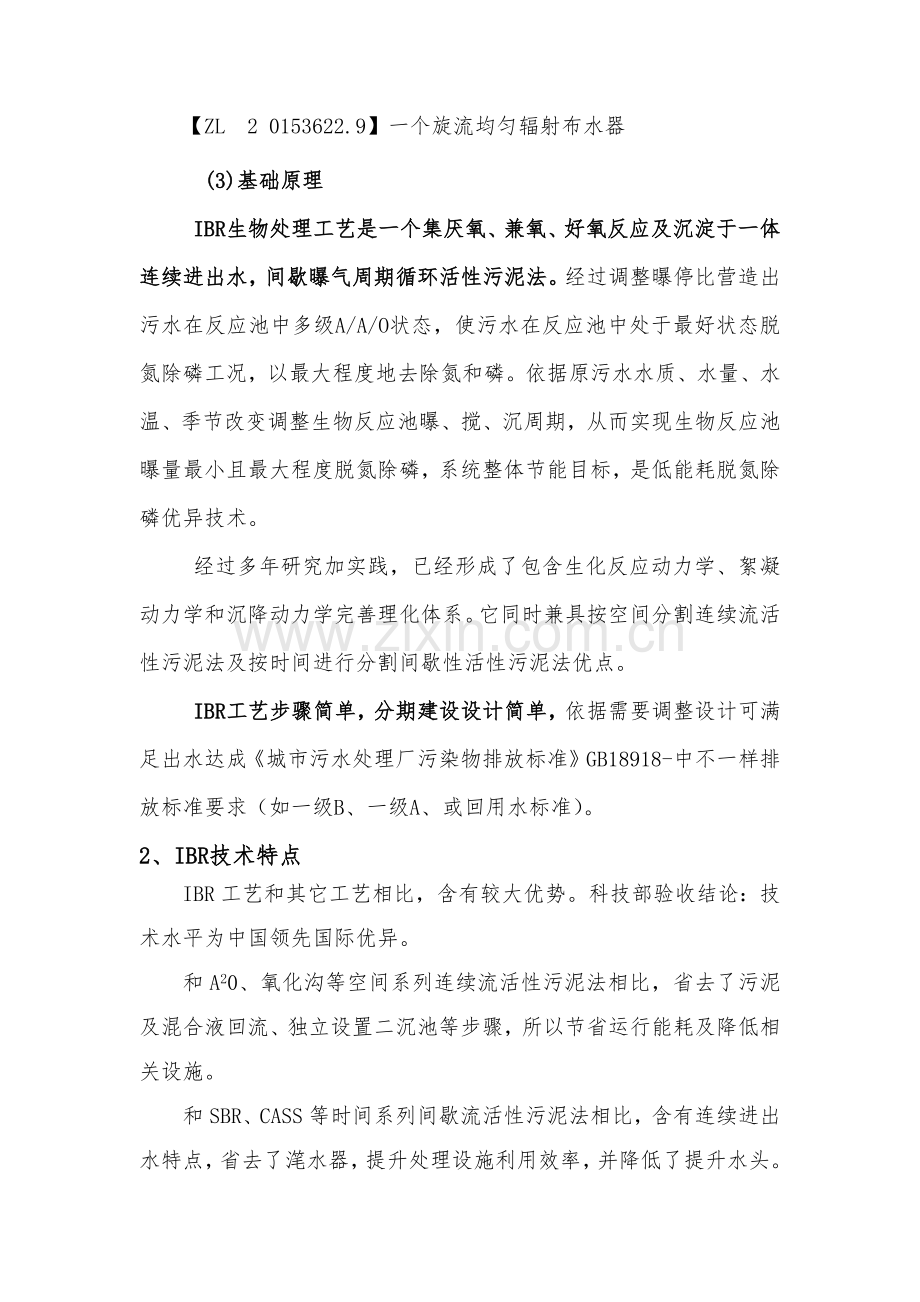

(3)基础原理
IBR生物处理工艺是一个集厌氧、兼氧、好氧反应及沉淀于一体连续进出水，间歇曝气周期循环活性污泥法。经过调整曝停比营造出污水在反应池中多级A/A/O状态，使污水在反应池中处于最好状态脱氮除磷工况，以最大程度地去除氮和磷。依据原污水水质、水量、水温、季节改变调整生物反应池曝、搅、沉周期，从而实现生物反应池曝量最小且最大程度脱氮除磷，系统整体节能目标，是低能耗脱氮除磷优异技术。
经过多年研究加实践，已经形成了包含生化反应动力学、絮凝动力学和沉降动力学完善理化体系。它同时兼具按空间分割连续流活性污泥法及按时间进行分割间歇性活性污泥法优点。
IBR工艺步骤简单，分期建设设计简单，依据需要调整设计可满足出水达成《城市污水处理厂污染物排放标准》GB18918-中不一样排放标准要求（如一级B、一级A、或回用水标准）。
2、IBR技术特点
IBR工艺和其它工艺相比，含有较大优势。科技部验收结论：技术水平为中国领先国际优异。
和A20、氧化沟等空间系列连续流活性污泥法相比，省去了污泥及混合液回流、独立设置二沉池等步骤，所以节省运行能耗及降低相关设施。
和SBR、CASS等时间系列间歇流活性污泥法相比，含有连续进出水特点，省去了滗水器，提升处理设施利用效率，并降低了提升水头。节省基建投资，处理能耗低。
其优势总结为以下多个方面。
（1） 构筑物少，节省用地
因为其连续进出水特征，IBR池可方便地和平流沉砂池
及后续消毒渠合建，整个污水处理厂工艺构筑物只有二座：调整池、IBR综合池。所以，步骤部署顺畅，平面简练，用地节省。其最低占地指标为0.5-0.8 M2 / M3 ﹒d-1 ，远低于《小城镇污水处理工程项目建设标准》1.0-1.5 M2 / M3 ﹒d-1。
多种工艺生产构筑物对比表
工艺
名称
IBR
时间系列
空间系列
A2/O
A/O
氧化沟
SBR、ICEAS、
UNITANK
生产
构筑
物建
筑物
名称
1.调整池
2.IBR综合池
3.污泥脱水间
4.办公室
1.调整池
2.初沉池
3.缺氧池
4.厌氧池
5.好氧池
6.二沉池
7.消毒池
8.鼓风机房
9.污泥脱水间
10.办公室
1.调整池
2.初沉池
3.厌氧池
4.好氧池
5.二沉池
6.消毒池
7.鼓风机房
8.污泥脱水间
9.办公室
1.调整池
2.氧化沟
3.二沉池
4.消毒池
5.污泥脱水间
6.鼓风机房
7.办公室
1.调整池
2.SBR组池
（一组四池）
（或ICEAS）
（UNITANK）
3.消毒池
4.污泥脱水间
5.控制室
6.鼓风机房
7.办公室
（2） 机电设备少、能量消耗低、运行费用低
IBR工艺 需要配置机电设备很少，IBR综合反应池内机电
设备只配置激波传质器配套水泵和潜水搅拌器，调整池中配置提升泵和粗格栅，污泥间配置污泥浓缩设备。
系统内动力设备只有潜污泵和搅拌设备，所需能耗为污水
提升、IBR生物反应池内维持两种模式运行所耗电能，能耗很低。
就整个污水处理厂系统而且，除了IBR池能耗之外，不存在污泥回流和混合液回流能耗，只有提升泵站能耗及污泥浓缩所需能耗。因为连续进出水特征，IBR池进出水水头相差小。污水处理系统配置集中自控系统能够依据原污水水质，灵活地控制IBR运行模式，在确保出水水质前提下，使工艺能量消耗最小化。
（3）控制简单
工艺设备少，同时IBR内激波传质器及潜水搅拌器设备只
须根据时间控制其开停，没有复杂反馈及实施元件，提升系统也仅须根据液位调整水泵运行状态，所以，IBR工艺专用控制系统采取简单PLC控制加液位控制装置即可达成自控目标，操作管理很简单，所需操作管理人员少。
(4)运行无噪音
系统内动力设备只有潜污泵和搅拌设备，且这些设备淹没在水中运行，运行声音很小，无其它产生噪音动力设备，全系统处于交净音运行状态，对周围环境没有噪音污染。
(5)设备保质时间长
污水处理厂最关键设备就是曝气设备。IBR污水处理厂中
激波传质曝气器为全球同类唯一保质十年产品。其它工艺曝气设备在使用过程中需要常常维护维修，甚至三五年需要更新，造成后期维护维修成本高。
该技术含有“三低一少”即建设投资低、运行费用低、管理要求低，占地面积少特点。国家级权威期刊《中国科技结果》杂志将其作为863关键项目结果推介。
3、IBR在全国应用情况
IBR污水处理技术已在全国14个省份总计超出200个项目中设计采取，稳居市场拥有率第一。已建成和在建IBR乡镇污水处理项目60多个，属全国最多。IBR污水厂被评为省级和国家级乡镇污水示范项目。
IBR在多个省份被政府部门高度重视并行文推荐，比如贵州省住建厅、发改委、环境保护厅联合公布技术指南中推荐IBR，湖北人大调研出文肯定IBR。IBR被广泛应用在“南水北调”库区、“山峡库区” 等国家关键流域项目中，省级关键项目也广泛采取，比如广西“漓江流域”、“九州江关键流域”有80%以上采取IBR。
部分采取IBR污水厂项目表见附表。

IBR和传统工艺比较
对比项目
IBR工艺
空间系统生物法
时间系统生物法
A/O、A2 /O、氧化沟、AB法等
SBR、CASS、ICEAS、UNITANK等
工艺原理
规模调整
不一样水质、水量随时可调
不一样水质、水量难调
不一样水质、水量难调
脱氮除磷
低溶解氧同时硝化和反硝化
一般硝化和反硝化
一般硝化和反硝化
曝气原理
激波传质，提升曝气效率
鼓风机曝气，噪音大效率低
鼓风机曝气，噪音大效率低
污泥浓度
造膜反应，低至700mg/1可稳定
造粒反应，mg/1以上稳定
造粒反应，mg/1以上稳定
工程投资（省20%）
反应池
反应、沉淀、消毒一体化
厌氧、好氧分池或分区
不能单吃设计、不能连续进出水
沉淀构筑物
无需独立二沉池
需独立二沉池
半放空沉淀，池体部分闲置
沉淀设备
无需刮泥机
需设刮泥机
需设滗水器
回流设备
无需回流泵
需设污泥和混合液回流泵
无需回流泵
控制系统
简单
较复杂
复杂
曝气系统
激波传质器曝气保修十年
效率逐步降低，国产3年需更换
效率逐步降低，国产4年需更换
鼓风机房
无需
需鼓风机房
需鼓风机房
运行成本（省30%）
曝气效率
激波传质器曝气效率可达35%
传统曝气效率15-25%
传统曝气效率15-25%
需溶解氧浓度
低溶解氧0.5-2.0mg/1
溶解氧2-4mg/1
溶解氧2-4 mg/1
曝气量控制
依据需要曝气设备台数
曝气设备只能全开
曝气设备只能全开
规模调整
依据实际调整规模
不能调整规模
不能调整规模
维护维修
激波传质器曝气保修十年
效率逐步降低，3年内均发生维修
效率逐步降低，3年内均发生维修
设备大修
激波传质器曝气保修十年
一般曝气器基础5年换
一般曝气器基础5年换
人员配置
实际1人可轻松管理
2-3人
2-3人
占地面积（省50%）
每吨/天占地
0.5-0.8平方米
0.8-1.5平方米
0.8-1.2平方米

部分采取IBR工艺已建和在建项目
编号
项目名称
规模（t/d）
排放标准
项目阶段
1
武汉市大东门水产市场污水回用工程
1000
回用水
建成
2
中国一拖集团废水处理和回用工程
3600
回用水
建成
3
湖北省洪湖市曹市镇污水处理厂
3000
一级（B）
建成
4
湖北省洪湖市万全镇污水处理厂
1500
一级（B）
建成
5
武汉市东湖餐饮污水处理工程
1200
一级（A）
建成
6
武汉市长江明珠项目污水处理站
1100
一级（A）
建成
7
恩施州巴东县神农溪污水处理厂
4000
一级（B）
建成
8
武汉市江夏区五里界污水处理厂
4000
一级（A）
建成
9
仙桃市毛嘴镇污水处理厂
4000
一级（B）
建成
10
仙桃市仙苑宾馆污水处理工程

一级（B）
建成
11
仙桃市第三污水处理厂
4000
一级（B）
建成
12
贵州雷山县西江千户苗寨污水处理厂
1500
一级（A）
建成
13
贵州省剑河县柳川镇污水处理厂
1000
一级（B）
建成
14
十堰市郧西县安家乡污水处理工程

一级（B）
建成
15
十堰市郧西县景阳乡污水处理工程

一级（B）
建成
16
十堰市郧西县土门镇污水处理厂工程
1000
一级（B）
建成
17
十堰市郧西县观音镇污水处理工程
1500
一级（B）
建成
18
十堰市郧西县涧池乡污水处理厂工程
1000
一级（B）
建成
19
十堰市郧西县六郎乡污水处理厂工程
1000
一级（B）
建成
20
十堰市郧西县河夹镇污水处理厂工程
1000
一级（B）
建成
21
十堰市郧县鲍峡污水处理厂工程
1600
一级（B）
建成
22
十堰市郧县安阳镇污水处理厂工程
1000
一级（B）
建成
23
十堰市郧县茶店镇污水处理工程
2500
一级（B）
建成
24
十堰市竹山县宝丰镇污水处理厂工程
4000
一级（B）
建成
25
十堰市竹山县擂鼓镇污水处理工程
1000
一级（B）
建成
26
十堰市竹山县麻家渡镇污水处理工程
1000
一级（B）
建成
27
十堰市竹山县溢水镇污水处理工程
1000
一级（B）
建成
28
贵州省贞丰县污水处理厂一期工程
4000
一级（B）
建成
29
贵州省贞丰县污水处理厂二期工程
4000
一级（B）
建成
30
贵州省贞丰县龙场镇污水处理厂

一级（B）
建成
31
贵州省册亨县污水处理厂
4000
一级（B）
建成
32
贵州省普安县污水处理厂
3500
一级（B）
建成
33
贵州省赫章县污水处理厂一期工程
5000
一级（B）
建成
34
贵州省赫章县污水处理厂二期工程
5000
一级（B）
建成
35
贵州省赫章县野马川镇污水处理厂
3000
一级（B）
建成
36
贵州省赫章县六曲河镇污水处理厂
1300
一级（B）
建成
37
贵州省黔西县金碧镇污水处理厂
1500
一级（B）
建成
38
贵州省黔西县谷里镇污水处理厂
1000
一级（B）
建成
39
贵州省黔西县重新镇污水处理厂
1000
一级（B）
建成
40
贵州省紫云县污水处理厂二期工程

一级（B）
建成
41
贵州省台江县施洞镇
1000
一级（B）
建成
42
贵州省遵义市红花岗区深溪镇污水处理厂
3000
一级（B）
建成
43
贵州省遵义市新蒲新区新舟镇污水处理厂
3000
一级（B）
建成
44
贵州省剑河县柳川镇污水
1000
一级（B）
建成
45
贵州省纳雍县维新镇污水处理厂
1000
一级（B）
在建
46
宜昌市秭归县九畹溪镇污水处理厂
1000
一级（B）
在建
47
宜昌秭归县两河口污水处理工程
1000
一级（B）
在建
48
湖北省十堰市郧县白浪镇污水处理工程
800
一级（B）
在建
49
湖北省十堰市郧县白桑关镇污水处理工程
800
一级（B）
在建
50
贵州省遵义市凤冈县琊川污水

一级（B）
在建
51
贵州省贵阳市开阳县楠木渡镇污水
1000
一级（B）
在建
52
贵州省铜仁地域石阡县本庄镇

一级（B）
在建
53
贵州省安顺市镇宁县丁旗片区

一级（B）
在建
54
贵州省遵义市仁怀市鲁班镇
1500
一级（B）
在建
55
贵州省贵定县昌明、旧治片区污水
3000
一级（B）
在建
56
贵州省贵定县盘江污水
1500
一级（B）
在建
57
贵州省遵义市汇川区板桥镇污水

一级（B）
在建
58
贵州省遵义市遵义县三合镇污水

一级（B）
在建
59
贵州省遵义市遵义县尚嵇镇污水

一级（B）
在建
60
广西河池市环江县洛阳镇污水处理工程
4000
一级（B）
在建
61
梧州市岑溪市归义镇污水处理工程
4000
一级（B）
在建
62
桂林市阳朔县兴坪镇污水处理工程
4000
一级（A）
在建
63
桂林市灌阳县黄关镇污水处理工程
1000（5000）
一级（B）
在建
64
桂林市平乐县沙子镇污水处理工程
500（1000）
一级（B）
在建
65
桂林市平乐县二塘镇污水处理工程
1000（）
一级（B）
在建

采取IBR工艺设计项目表
序号
项目名称
规模（m2/d）
排放标准
项目阶段
66
湖北省巴东县茶店子镇污水处理工程
1500
一级B
施工图
67
湖北省巴东县绿葱坡镇污水处理工程
1500
一级B
施工图
68
湖北省巴东县大支坪镇污水处理工程
1500
一级B
施工图
69
湖北省宜昌市秭归县九畹溪镇污水处理厂
1000
一级B
施工图
70
湖北省十堰市郧西县羊尾镇污水处理工程
1000
一级B
施工图
71
湖北省十堰市郧西县土门镇污水处理工程
1200
一级B
施工图
72
湖北省十堰市郧西县涧池乡污水处理工程
1000
一级B
施工图
73
湖北省十堰市郧西县六郎镇污水处理工程
1000
一级B
施工图
74
湖北省十堰市郧西县河夹镇污水处理工程
1000
一级B
施工图
75
湖北省十堰市郧西县安阳镇污水处理工程
1000
一级B
施工图
76
湖北省十堰市郧西县鲍峡镇污水处理工程
1600
一级B
施工图
77
湖北省十堰市竹山县深河乡污水处理工程
1000
一级A
初设
78
湖北省十堰市竹山县溢水镇污水处理工程
1000
一级B
初设
79
湖北省十堰市竹山县秦古镇污水处理工程
1000
一级B
可研
80
湖北省十堰市竹山县官渡镇污水处理工程
1000
一级B
可研
81
湖北省十堰市竹山县上庸镇污水处理工程
1000
一级B
可研
82
湖北省十堰市竹山县德胜镇污水处理工程
1000
一级B
可研
83
湖北省十堰市竹山县竹坪乡污水处理工程
1000
一级B
可研
84
湖北省宜昌市远安县荷花镇污水处理工程
1500
一级B
可研
85
湖北省宜昌市远安县洋坪镇污水处理工程
2500
一级B
可研
86
湖北省宜昌市秭归县磨坪集镇污水处理工程
800
一级B
可研
87
湖北省宜昌市远安县茅场坪镇污水处理工程

可研
88
梧州市岑溪市归义镇污水处理工程
4000
一级B
在建
89
贺州市华润工业园污水处理工作
10000
一级B
施工图
90
贺州市平桂区污水处理工程
10000
一级B
初设
91
贺州市平桂区望高镇污水处理工程
1500（3000）
一级B
可研
92
贺州市平桂区公会镇污水处理工程
（4000）
一级B
可研
93
贺州市钟山县公安镇污水处理工程
500（1000））
一级B
初设
94
南宁市马山县周鹿镇污水处理工程

一级B
施工图
95
南宁市横县峦城镇污水处理工程
1500
一级B
初设
96
南宁市江南区苏圩镇污水处理工程
1000（3000
一级B
初设
97
南宁市西乡塘区金陵镇污水处理工程
3000
一级A
初设
98
崇左市天等县进结镇污水处理工程
1000
一级B
在建
99
桂林市阳朔县葡萄镇污水处理工程
1500
一级A
初设
100
桂林市阳朔县金宝乡污水处理工程
1400
一级A
初设
101
桂林市阳朔县福利镇污水处理工程
3000
一级A
初设
102
桂林市阳朔县高田镇污水处理工程
500（1500）
一级A
初设
103
桂林市阳朔县白沙镇污水处理工程
1000（3000）
一级A
初设
104
桂林市灌阳县文市镇污水处理工程
6000
一级B
施工图
105
桂林市灌阳县新街镇污水处理工程
1000（3000）
一级B
可研
106
桂林市龙胜县龙脊镇污水处理工程
1000
一级B
施工图
107
桂林市兴安县严关镇污水处理工程
1000
一级B
可研
108
桂林市兴安县溶江镇污水处理工程
1000（）
一级B
可研
109
桂林市荔浦县马岭镇污水处理工程
1000
一级B
施工图
110
桂林市荔浦县修仁镇污水处理工程
1000（3000）
一级B
可研
111
桂林市全州县绍水镇污水处理工程
1000
一级B
初设
112
桂林市全州县黄沙河镇污水处理工程
500
一级B
可研
113
桂林市临桂县五通镇污水处理工程
1000
一级B
可研
114
桂林市临桂县两江镇污水处理工程
1000（6000）
一级B
可研
115
河池市罗城县四把镇污水处理工程
1500
一级B
初设
116
河池市罗城县龙岸镇污水处理工程

一级B
施工图
117
河池市宜州市德胜镇污水处理工程
1000（）
一级B
可研
118
河池市宜州市怀远镇污水处理工程
1000（）
一级B
可研
119
河池市南丹县车河镇污水处理工程

一级B
可研
120
河池市东兰县武篆镇污水处理工程
1500
一级B
可研
121
防城港江山半岛大平坡风景区污水处理工程
3000
一级B
在建
122
防城港东兴市江平镇污水处理工程
5000
一级B
施工图
123
钦州市浦北县张黄镇污水处理工程
1000
一级B
初设
124
百色市靖西县湖润镇污水处理工艺
（4000）
一级B
施工图
125
百色市德宝县足荣镇工业园区污水处理工程
5000
一级B
可研
126
玉林兴业县大平山镇污水处理工程
3000
一级B
施工图
127
玉林兴业县城隍镇污水处理工程

一级B
施工图
128
玉林市陆川县二期污水处理工程
25000
一级B
施工图
129
玉林市陆川县乌石镇污水处理工程
3000
一级B
施工图
130
玉林市陆川县良田镇污水处理工程
1200
一级B
施工图
131
玉林市陆川县古城镇污水处理工程
1200
一级B
施工图
132
玉林市陆川县沙坡镇污水处理工程
1200
一级B
施工图
133
玉林市陆川县大桥镇污水处理工程
800
一级B
施工图
134
玉林市陆川县横山镇污水处理工程
800
一级B
施工图
135
玉林市博白县文地镇污水处理工程
3000
一级B
施工图
136
玉林市博白县宁潭镇污水处理工程
1000
一级B
施工图
137
玉林市容县黎村镇污水处理工程
1000（）
一级B
初设
138
玉林市容县杨梅镇污水处理工程
1000
一级B
初设
139
玉林市北流县民乐镇污水处理工程
500
一级B
可研
140
玉林市北流县隆盛镇污水处理工程
500
一级B
可研
141
贵港市港北区大圩镇污水处理工程
1000（2500）
一级B
可研
142
北海市合浦县公馆镇污水处理工程
5000
一级B
初设
143
北海市合浦县山口镇污水处理工程

一级B
初设
144
北海市合浦县石康镇污水处理工程

一级B
初设
145
北海市合浦县常乐镇污水处理工程
3500（7000）
一级B
初设
146
北海市合浦县西场镇污水处理工程
3000（9000）
一级B
初设
147
北海市铁山港区南康镇污水处理工程

一级B
初设
148
北海市银海区福成镇污水处理工程
1000
一级B
初设
149
广西农垦金光农场污水处理工程
1000
一级B
初设
150
贵州六枝特区岩脚镇污水
3000
一级B
施工图
151
贵州省遵义市遵义县山盆镇污水
1000
一级B
可研
152
贵州省龙里县醒狮镇
800
一级B
可研
153
贵州省贞丰县者相镇

一级B
施工图
154
贵州省台江县第二污水处理厂

一级B
可研
155
贵州省瓮安县猴场镇
3000
一级B
施工图
156
贵州省遵义市汇川区团泽镇
1500
一级B
施工图
157
贵州省榕江县忠诚镇
900
一级B
施工图
158
贵州省遵义市汇川区泗渡镇
1500
一级B
施工图
159
河南省洛阳市栾川县三川镇污水处理
3000
一级B
施工图
160
河南省洛阳市栾川县叫河镇污水处理

一级A
施工图
161
河南省洛阳市栾川县冷水镇污水处理

一级A
施工图
162
河南省新乡市工业园区污水处理
50000
一级B
施工图
163
海南省五指山市毛山镇污水处理
1000
一级B
初设
164
海南省海口市演丰镇污水处理
5000
一级B
施工图
165
海南省海口市三江镇污水处理
3000
一级B
初设
166
湖南省永新县芙蓉镇污水处理工程
5000
一级B
施工图
167
陕西省白河县茅坪镇污水处理工程
2200
一级B
初设
168
陕西省白河县邻水镇污水处理工程
800
一级B
初设
工程部维修工岗位职责　1、 严格遵守企业职员守则和各项规章制度，服从领班安排，除完成日常维修任务外，有计划地负担其它工作任务; 2、 努力学习技术，熟练掌握现有电气设备原理及实际操作和维修; 3、 主动协调配电工工作，出现事故时无条件地快速返回机房，听从领班指挥; 4、 招待实施所管辖设备检修计划，按时按质按量地完成，并填好统计表格; 5、 严格实施设备管理制度，做好日夜班交接班工作; 6、 交班时发生故障，上一班必需协同下一班排队故障后才能下班，配电设备发生事故时不得离岗; 7、 请假、补休需在一天前汇报领班，并由领班安排适宜替班人.
