resolumeVJ软件中文说明指导书.doc

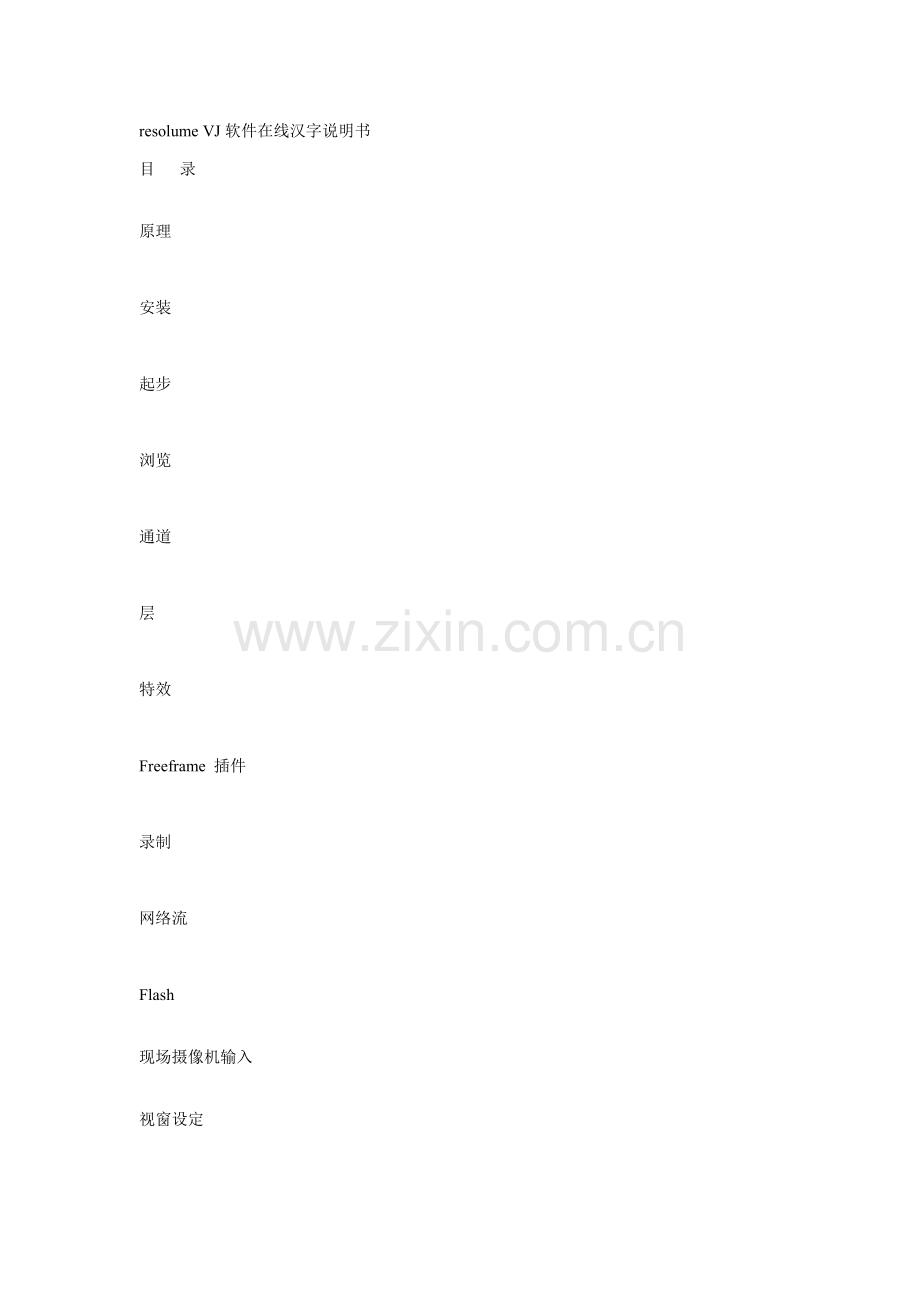

resolume VJ软件在线汉字说明书目 录原理安装起步浏览通道层特效Freeframe 插件录制网络流Flash现场摄像机输入视窗设定MIDI准备素材Chaos快捷键译者:Resolume 对于 VJ 来说是一个强大工具，上百种现场特效、现场视频输入和强大 midi 控制，让你能够从容面对任何 VJ 现场。这篇教程是 resolume 基础，期望对 大家有帮助。假如有问题，能够在我网站留言交流。原理Resolume 原理十分简单，经过按下键盘上按键来打开、混合视频片断，和应用特 效。它让你能够快捷临时改变视频回放效果。 安装你能够从 Resolume 官方网站.com 上下载安装文件，双击你下载文 件然后跟随安装提醒操作，完成后程序会在你桌面上建立一个图标。在你开始使用 Resolume 前请先确定以下事宜：你显示器解析度已经设置为 1024X768，假如 1280X1024 更为适宜；你已经安装 directX 9.0 或更高版本；怎样改变显示解析度 ：打开控制面板中显示项，在设置标签项内显示器区域下，将滑块 拖动到 1024X768，然后点击应用。同时，为了优化 resolume 效果，你需要将显示颜 色质量设定为 16Bit。假如你还没有安装 directX9.0 或更高版本话，你能够从 Microsoft 网站上下载安 装。假如你想要使用 flash 文件话，那么在你浏览器中就需要要安装 shockwave flash 插件。假如你能够在浏览器中看到 flash 文件话，那么你也就能够在 resolume 中使用 flash 文件了。现在你已经完成了全部运行 resolume 必需设置了，双击桌面上 resolume 图标，或 从开始菜单中找到 resolume。 起步第一步：加载媒体文件在面板上打开 file 标签，然后在你硬盘中找到你想要使用文件。你能够加载以下媒体 类型，影片：avi,mov,qt,mpg,mpeg；Flash：swf ；图片：bmp,psd,gif,jpg,jpeg,wmf。 将一个或多个文件拖动到中间一个通道上。假如你同时拖动多个影片或 flash 文件到 通道里话，那么每个文件会被放置到一个新通道里面。假如你同时拖动多个图片文件话， 那么在通道中就会建立一个图片序列。当你激活此通道时，就会以动画形式播放全部插入 图片。深入:浏览器,通道步骤 2：混合一旦你将媒体文件加载到通道中，开始按下以下按键。 （下面是对应通道快捷键布局）。1 2 3 4 5 Q W E R T A S D F GZ X C V B就是这么了，现场视频混合就是那么简单!你能够点击一个按键来激活对应通道，要设 定通道属性话，请在其上右击。要清空一个通道话，按住Alt&通道快捷键（Alt+1 就是清空左上通道。深入:通道步骤 3：刮擦你能够以前、后、暂停和随机这四种模式播放通道中媒体文件，随机模式下会用随机顺 序播放帧。在录像机上你不能这么做吧？你能够每个层中 按钮或使用每个通道 按钮来选择，但最简便方法就是使用键盘快捷键。N键是向前和向后播放开 关。你能够左右拖动每条时间线上播放头来实现刮擦效果。深入:层步骤 4：层在 resolume 中你能够重合三个层，当你切换通道时它会在对应活动层中出现。默认情况 下，最底层是激活（粉红色边框显示），现在选择中间层然后从通道表格中选一个视频片 断。这时通道会插入到目前活动中间层里，你能够使用快捷键 F1、F2、F3 来快速选 择层。默认模式叠加方法是 Alpha blending，因为它是全部模式中最自然。Resolume 支持 很多叠加方法，你能够从叠加模式面板里选择使用。注意在叠加面板区最下排按钮每个 全部包含着多个下级项目标。 深入:层步骤 5：特效点击 effect 标签打开特效列表，你能够将特效应用于两个地方：全局输出和单独通道上。 你能够在全局输出上应用三个特效，而在通道上只能应用一个。对于不一样屏幕分辨率，你能够在文件浏览器上标签里或在它左边独立区域找到三个 全局特效面板。现在你能够从特效列表中拖动一个特效到全局特效面板或通道上来应用 它，当然，你也能够将一个 midi 音符设定到对应特效上来加紧操作速度。按下特效快 捷键能够将它应用到对目前激活全局特效面板中，按住ctrl+特效快捷键能够将它应 用到目前激活通道上。一个特效能够包含四个可用手动或自动（经过参数自动化模式控制）来改变参数你能够拖动 opacity 滑杆来改变一个特效 opacity（透明度），从滑杆左边列表中选 择叠加模式，在 layer 中能够找到任何（可拖动）叠加模式也能应用在特效透明度参 数上。深入:特效步骤 6：屏幕设定我们提议在双显示器系统上运行 Resolume，这么你能够在显示器 1 中保留操作界面而将 全屏输出发送到显示器 2（和显示器 3、4，假如你有更多显示器话）。点击“Screensetup”按钮来设定 Resolume 显示设置。以后将打开屏幕设定窗口，你会看到显示器列表和显示器设置选项，我们提议在 400x300 解析度下运行（当然将你视频片断也应渲染为这个解析度），将输出解析度设为全屏 800x600。深入:视窗设定 浏览器浏览器在界面左边，它是用来定位硬盘中媒体文件。在顶部下拉列表中你能够选择 一个分区。在它之下是所选分区目录列表，然后再向下你将看到选择目录里文件。 注意它只显示你能够实际使用文件类型。在底部是预览区域，用来预览选中媒体文件。 点击眼睛图标打开预览。注意假如你鼠标在浏览器里时你能够按下v跳到目录中v开头文件，只要你鼠标在浏 览器中，就不会变成触发v通道快捷键。你也能够经过网络调用其它计算机上文件，要这么使用话你首先需要将网络盘符映射到 一个盘符字母。要盘符映射到一个网络中计算机或文件夹话，先打开 windows 浏览器， 在工具菜单下，点击映射网络盘符。在盘符里，选择要映射到共享资源盘符字母。在文件 夹里，输入主机和共享资源名称，格式为servernamesharename。或点击浏览 器找到资源位置。映射网络盘符现在在浏览器顶部下拉列表中出现。尽管这么能够调 用网络或是 CD-ROM 中文件，但我们强烈提议你将想使用文件拷贝到你计算机硬 盘中，因为网络和 CD-ROM 数据率并不是很快。一旦你找到一个或是多个你想要使用文件，只要简单选择它们然后拖动到通道上就可 以。或选择它们然后按下回车键。你能够使用影片：avi、mov、qt、mpg、mpeg，flash： swf；图片：bmp、psd、gif、jpg、jpeg 和 wmf 文件。假如你将多个视频或 flash 文 件拖动到一个通道中话，每个文件会插入到一个新通道中。假如你多个图片文件拖动到 一个通道中话，全部文件全部会插入此通道同时建立一个图片序列。当此通道被激活时会 一帧一帧播放全部图形文件。把一个图片文件夹拖动到通道中会将其中全部图片插入 到通道里。 通道在主界面上容纳了 20 个通道，你能够将文件装载到通道中。经过激活通道你能够播放媒体 文件。你能够从文件浏览器或素材标签下拖动文件到通道来装载。然后当激活通道时，它 就会在目前活动图层中播放包含文件。每个通道全部能够用点击和按下对于快捷键方法 激活。你能够使用键盘上箭头键来选择通道，目前活动通道会用一个橙色框包围。左 上角显示就是激活特定通道快捷键。通道右下角显示是在通道中媒体播放方法。向后、暂停、随机、向前，右键单击它 话会弹出一个小框显示这四个命令，点击四个图标中任意一个设定对应播放模式。你也 能够点击它，它会在四个命令中循环。左边滑块设定是速度，假如你将值设到 40 以上话，就会开始省略帧来加紧播放速度。 速度能够经过拖动滑块和按下键盘上-或+键来调整。我们还需要解释+是加速-是减速吗？我 想不需要了吧;-)通道预览显示是加载媒体文件第 1 帧，假如你改变了动画入点话，它就会显 示入点处帧。（相关入点和出点介绍请参看时间线部分）你能够按下键盘上N来处理文件刮擦效果，这么能够改变目前通道播放方向。按下M 暂停而按下,能够随机播放。在随机模式下会跳到任意帧连续播放。这么看起来会有些混乱， 你能够用速度滑块改变它速度。假如你右键单击通道预览窗口话会弹出另一个窗口，它包含了更多命令。在这里你可 以设置播放模式、循环（播放到末尾时，循环控制会让它从头开始再次播放。循环是默认 播放模式，将它设为反弹(bounce)话就会以前到后再从后到前依这类推播放。播放一 次(Play once)就是播放片断一次然后暂停。假如你激活一个通道话，默认情况下它会从头开始播放（假如设为向后播放，则从末尾开 始），这是因为当激活(on active)参数设定是开始(start over)，假如你设为继续 (continue)话，它就会从你上次结束帧开始播放，这么话当你激活一个其它通道 而失去目前通道焦点话，此通道就会暂停，当你下次再激活它话又开始播放。你能够将一个媒体文件加载到多个通道中，然后控制同一个文件开关和叠加模式，甚至可 以使用不一样效果、速度、播放模式等等。一个施加于通道上特效能够直接应用在通道中媒体文件上，你能够同特效列表中将特 效拖动到通道上或使用快捷键”Ctrl+特效快捷键来对目前激活通道施加特效。这个 操作就像一个开关一样，所以你再按一次时就会移除特效。当你右击一个链接了特效通道 时，通道设置窗口弹出时就会带上一个额外标签，它显示了目前特效和其参数。 时间线时间线有两个用途，1.刮擦，2.设定入点和出点。你能够左右拖动播放头来实现刮擦效果，注意当你点击时间线上某处时鼠标总是会吸附 到播放头上，这么你就无须费力去寻求播放头位置，而只用点击然后开始刮擦就能够了。时间线也用来定义入点和出点，这些点决定了动画开始和结束之处，使用它们能够缩短一段 循环，或改变循环片断开始和结束点。在时间线左右两端你能够看到两个小按钮，左 边是入点而右边是出点。你只用简单将按钮拖动到适宜位置就能够完成设置。你也 能够经过键盘来设定入点和出点，当播放头移动到合适位置时按下i和o键即可。 要重新设定话，按下 ALT+i 或 o，使用 shift+i 或 o 和 Ctrl+i 或 o 来左右移动这些点。 时间线能够像任意一个参数一样连接到音频 FFT 分析值上，共有四中不一样连接方法。=时间线直接连接到音频，时间线会向右波动；=音频值和时间线数值相加，假如时间线数值达成最大值时，将重置为初始值（通常为 0）;-此参数值直接连接到音频上，数值波峰向右； 音频值和参数值相加，假如参数值达成最大值，将重置为初始值（通常为 0）；音频值减去参数值，假如参数值达成最小值，将重置为最大值。3.活动层用活动层自动化时，特效参数会直接连接到目前活动层中播放影片时间线上。激活 I 按 钮会反转连接值造成参数值变为活动层时间线反值。3. 鼠标位置使用鼠标位置自动化时，特效参数会连接到鼠标水平或垂直位置任意一个上。注意并不是全部特效全部有参数，比如反色（Invert）特效（这个特效反转 RGB 颜色）。 反色特效并没有任何参数，颜色不是被反转就是不发生改变。当然缩放特效在参数改变时会 有很强效果 假如要保留一个特效初始值和透明度值话，点击透明度滑块右边那个有个小磁盘标志 按钮，右键点击按钮话会将初始值设为原厂默认设置。 Freeframe 插件Freeframe 是一个开放多平台视频特效插件系统，这是我们联合了包含 VJamm 主创 人和 Pete Warden 等一批人共同开发。任何人全部能够补充 freeframe 插件在应用软件 中 API，也能够自己写插件，因为 framework 完全开放。Freeframe 插件能够是一个操作视频效果，也能够能够是一个生成视频流素材。因 为 freeframe 插件能够同时接收多个输入，它在编辑变换和叠加模式上也很有用。我们把 后者叫做混合插件。要让 resolume 能够使用一个 freeframe 插件话，你必需将它拷贝到C:ProgramFilesResolume-2-0plugins目录下，注意不要放到子目录下。当你运行 resolume 时你会在freeframe-effects目录下找到特效插件，素材插件会在素材 标签下列出而混合插件会在每层左下叠加模式面板上右击点出。相关 freeframe 更多信息请访问 .org 获取。 音频分析Resolume 能够胜任 18 段（左 9 右 9）FFT（快速傅立叶转换）音频分析，制作音乐多参 数反弹，音频分析能够用来驱动特效参数和视频对应节奏自动化刮擦。全音频分析数据也能够用在 flash 文件脚本中，这能够让你在 flash 中建立高级音频 视效。FFT 数据分为低、中、高三段，这么能够在将参数连接到音频时很方便选择需要波段。 每个不停范围在需要时能够经过选择低、中、高波段哪一个为实际应用来调整。默认低 频范围是左右声道 1-3 波段平均值。中频是 3-6 波段平均值，高频是 7-9 波段。增益是用来用因数乘上数据来增加或降低数值。Fall 让数值反弹愈加快或更慢，在较低 Fall 下，音频值缓慢滑下直到更高音频值出现让它重新弹起。参见:Effect parametersChannel timeline 录制录制功效能够直接将视频输出统计到硬盘上，然后立即作为一个通道导入到 resolume 中，这些操作能够在不间断视频输出同时完成。按下record键开始录制，再按一下能够停止录制。很简单吧？你刚才录制影片自 动导入到了最前一个空白通道里，你能够在你现场混制时立即使用它。假如你使用快 捷键话，那就更方便了。Insert键是默认魔力键哦！注意录制过程并不会打断你混 制或视频输出，所以当你录制时能够尽情使用多种特效和层操作。假如 resolume 找不 到空白通道来插入目前录制影片话，那么它就不能被自动插入了，不过你能够在 resolume 安装目录里 record 文件夹下找到录制文件（通常是: C:ProgramFilesResolume-1-5recorded)有很多个设置能够改变录制功效行为，右击录制键话你就能够看到录制设定窗口。FPS在这里你能够设置录制帧速率。长度你能够设定可录制最长秒数和帧数。默认情况 resolume 会将录制文件插入到第一个空 通道当中，但你也能够经过设置通道数强制将它插入到特定通道中，或你也能够将其 设为对新录制文件不作任何操作，它将只写入recorded目录中。快捷键默认下开始和停止录制快捷键是insert键，你能够自行修改。注意，录制功效会将输出信号导出为一个全帧非压缩 avi 文件，这对硬盘数率有很高要 求。不仅在录制时，也在回放文件时。平均 320x240 cinepak 压缩 avi 文件要求 500-600Kb/s 数率，而 resolume 录制全帧非压缩 320x240 avi 文件需要 5-6Mb/s 数率！而笔记本最大数据传输率是 7-8Mb/s 所以假如你录制了一个文件以后要时常见 到它话，你需要将它转换为 cinepak 编码压缩格式，以取得愈加好回放效果。 网络流式Network streaming任何运行 resolume 计算机全部能够经过相连接局域网将流式输出信号发送到另外一台 运行 resolume 计算机中。这使 resolume 含有了一个视频混制台功效，一边是流式图 像而另一边是素材。在开始两台计算机视频流传输之前，首先要在两台计算机上全部运行 resolume，然后确定 经过 LAN 连接，你会在 source 标签下VIDNET servers里看到全部 resolume peer 列表。现在从列表中把一台计算机名字拖动到通道上，这么就将另外一台计算机流式 输出输入到了本机通道中。 Resolume 经过网络传输是精度为视频设定中 处了解析度每秒 25 帧未压缩视频帧，要以 25fps 速度传输 320x240 视频流话，你最少 需要 100Mb LAN 环境。另外一个高速网络点对点方案是使用火线，windows 有能够协同火线工作内建 TCP/IP 网络，它给了两台计算机一个高速连接，而且建立火线网络连接很简单，只要用火线 直接连接就能够了。 Flash在 resolume 中使用 flash 文件相当棒！因为 flash 包含是矢量信息，它能够在任何精 度下无损任意缩放，而且 flash 内容能够使用 resolume 传送变量进行交互，这打开 了一个对其它任何格式来说全部不可能世界。flash 文件（通常）很小，所以也不要求有很 大高转速硬盘。Flash 影片能够像任何其它格式影片一样播放，你能够控制速度、播放方向、循环、反弹和 刮擦等等，经过忽略 flash 帧中 action script 能够给你这种互动控制方法；假如你想 使用 flash 帧中 as 控制播放话，你需要将时间线控制 timeline control设定为 flash， 现在你就帧中 as 不再被忽略了，你能够用它完全控制播放交互，此时就不能再用 resolume 来控制了。渲染质量决定着矢量线是抗锯齿（antialiased 高画质）还是非抗锯齿（低画质）。默认 渲染质量是高，因为它能够让边缘圆滑看起来更美观，假如你关闭它话，影片会渲染 愈加快而且让透明度看起来愈加好。拾色器让你能够自由点取 flash 影片中背景色，在色彩框中任意位置能够选择一个色彩， 同时拖动话背景色会同时随之改变。假如你需要更正确色彩控制话，能够用红、绿、 蓝三个滑块设定，X 按钮能够将背景色重置为 flash 影片背景色。Flash变量Resolume 能够将变量发送 flash 文件中，你能够在 flash 影片中使用 as 来取得变量。你 能够使用三种变量来交互操纵 flash 影片内容。Resolume 能够向 flash 发送文字变量、4 数字变量和全 FFT 音频分析数据。变量命名以下：RTextRParameter1RParameter2RParameter3RParameter4RAudioLowRAudioMidRAudioHighRAudioLeft1 RAudioRight1RAudioLeft2 RAudioRight2RAudioLeft3 RAudioRight3RAudioLeft4 RAudioRight4RAudioLeft5 RAudioRight5RAudioLeft6 RAudioRight6RAudioLeft7 RAudioRight7RAudioLeft8 RAudioRight8RAudioLeft9 RAudioRight9RAudioLeftLow RAudioRightLowRAudioLeftMid RAudioRightMidRAudioLeftHigh RAudioRightHigh 在 flash as 中有多个方法处理这些变量，请参考 安装目录里 flash 文件夹(通常为: C:Program FilesResolume-2-0flash)中 bars.fla 和 resolumeVariables.fla 文件。 文字变量 Text variable 要填写文字变量（RText）你需要右击包含 flash 文 件通道打开“text”标签，你将会看到一个文本 框，在这里能够填写你需要文字。文本框中每 行文字全部会单独发送 flash 中，所以每行全部是 一个新帧。使用右边滑块（看起来和通道速度滑 块很像）能够控制 resolume 在每行文本中循环 速度，用滑块下面按钮能够设定向前、向后、暂 停和随机多个播放方法，就像控制
