一卡通系统综合项目施工关键技术专项方案.doc

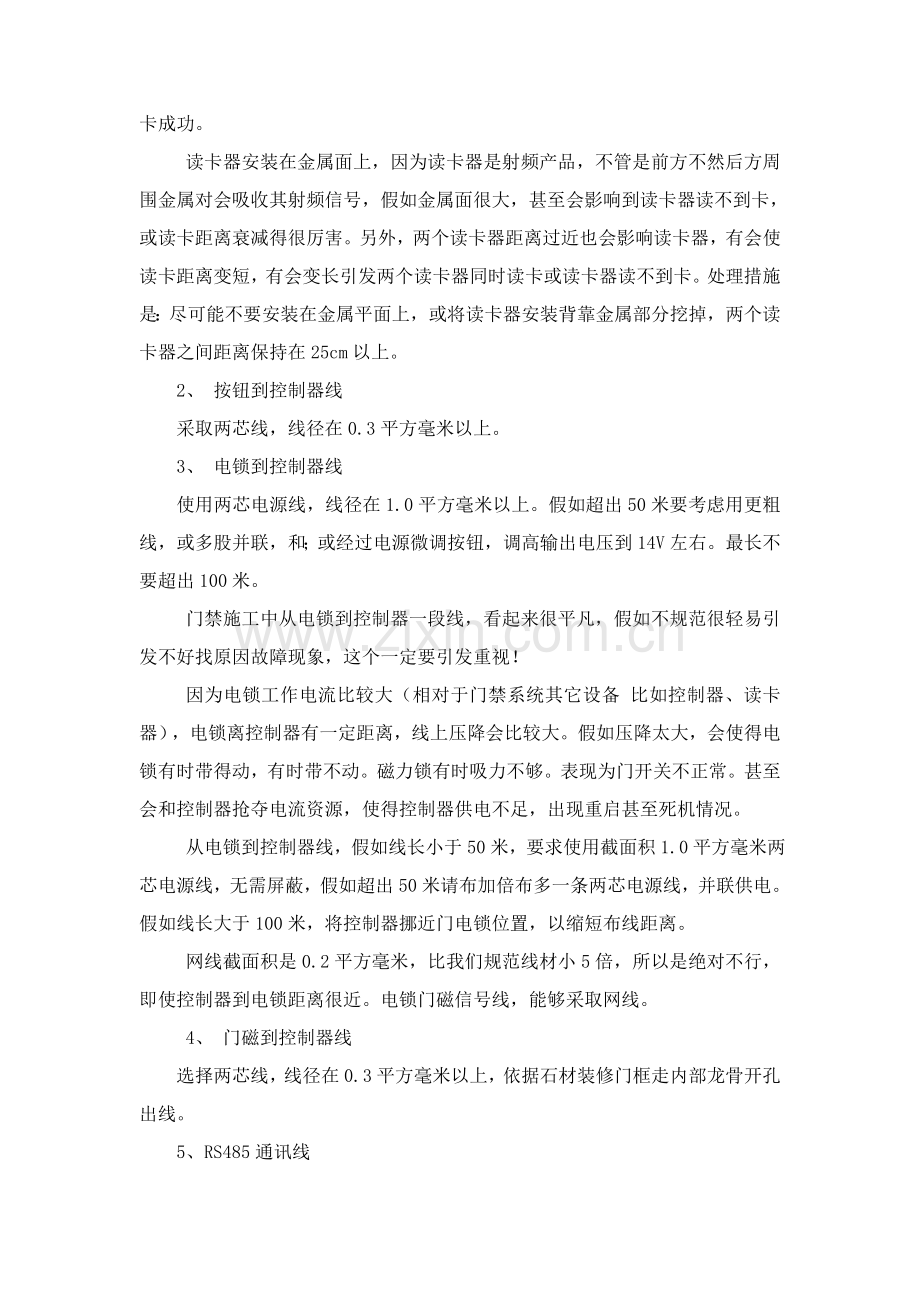

一卡通系统施工方案1.安装工艺步骤安装前通电检测安装位置设置控制器安装读卡器安装磁力锁安装接线端接头处理2.系统施工关键点2.1网络布线尽可能采取整根线缆，不要用短线拼凑，降低接线点；线缆分线点在互连时要仔细认真，每个接点全部要采取锡焊，尤其注意是线缆屏蔽层必需要互连，而且要焊接可靠，互连规则是尽可能采取同色线相连。每个接点焊好后要用绝缘胶布包扎，尤其要注意不一样信号线不能短路；门禁系统独立布一路电源线，这么不管在可靠性和便于管理上全部有很关键意义，电源线尽可能不要和通讯线离太近。1、 读卡器到控制器线用8芯屏蔽多股双绞网线（其中2芯备用，假如不需要读卡器灯反馈正当卡可不接LED线，假如不用读卡器蜂鸣器反馈非法卡能够不接Buzzer线），数据线 Data1 Data0互为双绞一对。线径0.3平方毫米以上。最长不能够超出30米。屏蔽线接控制器GND。读卡器标准读卡距离是5-15cm，ID卡读卡器读卡距离稍长，IC卡读卡距离稍短。假如使用钥匙扣型感应卡读卡距离会更短通常是13厘米。读卡方法，用卡片正对着读卡自然靠近，用卡片从侧面快速划过读卡方法不可取，不确保刷卡成功。 读卡器安装在金属面上，因为读卡器是射频产品，不管是前方不然后方周围金属对会吸收其射频信号，假如金属面很大，甚至会影响到读卡器读不到卡，或读卡距离衰减得很厉害。另外，两个读卡器距离过近也会影响读卡器，有会使读卡距离变短，有会变长引发两个读卡器同时读卡或读卡器读不到卡。处理措施是：尽可能不要安装在金属平面上，或将读卡器安装背靠金属部分挖掉，两个读卡器之间距离保持在25cm以上。2、 按钮到控制器线采取两芯线，线径在0.3平方毫米以上。3、 电锁到控制器线使用两芯电源线，线径在1.0平方毫米以上。假如超出50米要考虑用更粗线，或多股并联，和；或经过电源微调按钮，调高输出电压到14V左右。最长不要超出100米。 门禁施工中从电锁到控制器一段线，看起来很平凡，假如不规范很轻易引发不好找原因故障现象，这个一定要引发重视！ 因为电锁工作电流比较大（相对于门禁系统其它设备 比如控制器、读卡器），电锁离控制器有一定距离，线上压降会比较大。假如压降太大，会使得电锁有时带得动，有时带不动。磁力锁有时吸力不够。表现为门开关不正常。甚至会和控制器抢夺电流资源，使得控制器供电不足，出现重启甚至死机情况。 从电锁到控制器线，假如线长小于50米，要求使用截面积1.0平方毫米两芯电源线，无需屏蔽，假如超出50米请布加倍布多一条两芯电源线，并联供电。假如线长大于100米，将控制器挪近门电锁位置，以缩短布线距离。 网线截面积是0.2平方毫米，比我们规范线材小5倍，所以是绝对不行，即使控制器到电锁距离很近。电锁门磁信号线，能够采取网线。 4、 门磁到控制器线选择两芯线，线径在0.3平方毫米以上，依据石材装修门框走内部龙骨开孔出线。5、RS485通讯线控制器到控制器之间，和控制器到转换器线，均是RS485通讯线。使用8芯屏蔽双绞网线。线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，假如通讯不通畅，能够考虑用屏蔽线将全部控制器GND进行连接，或在485总线最终一台控制器485 和 485-之间并联120欧姆终端电阻来改善通讯质量（控制器上有一终端匹配电阻跳线）。 485总线长度，理论上是能够达成1200米，依据控制器数量或通讯环境复杂性，不要超出800米。假如超出请选择485HUB或中继器来改善通讯环境。假如485走线不规范或超出通讯范围，会出现通讯不上或有时通讯上有时通讯不上现象。485传输是差模传输模式，只有485 和485- 互为双绞，才能使得485传输模式受到干扰最小，传输最远，传输质量最好。也些工程商不采取双绞线会使得干扰很大，有些工程商误认为线粗部分传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这么适得其反，反而大幅度降低了通讯质量。 2.2 控制器安装控制器放置在天花板上比较靠近门锁位置，或挂在房间内侧墙上，做到通风良好；控制器和感应器之间距离最好不要超出5米，特殊情况下可加长到20米（必需采取屏蔽线）；电源插座最好专用一个带开关，必需时能够比较方便关闭电源；尤其注意：网线、按钮连接线、感应头连接线在条件许可情况下必需采取带屏蔽双绞线（四芯），而且在接线时注意双绞线配对，通常两根按钮线用一对绞线，尤其注意感应头接线为：信号线和电源地采取一对绞线，电源正和另外一对绞线任意一根或两根连接。2.3读卡器安装读卡器安装高度是距地面1.45米，能够依据用户使用习惯，合适增加或降低。 读卡器要尤其注意防电磁干扰，在条件许可情况下，读卡器安装位置应距离强电电源30cm以上。2.4电锁安装：电锁安装：在对应位置根据电锁安装说明及图纸进行安装。做表面安装时需要有辅助配件来帮助安装，我们选择富有装饰性优质进口铝材来制做这种安装配件：Z&L支架。每套 Z&L支架含三块铝材配件,其中较长一块L1是配给锁主体使用;另外两块较短 Z2、Z3配给继铁板用。Z2是安装在门上，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板,边上有三个孔,中心孔应和继铁板中心孔对齐.下面介绍安装方法。a. 先将Z&L支架中L1支架放在装锁位置上，用M5*25自攻螺丝固定于门框或墙面上。b用六角扳手将锁主体锁在L1支架上。c. 对应于L1支架位置把Z2支架固定在门上。d. 将继铁板插入Z1三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 衔接位置。（Z1和Z2相对位置依据门厚度能够调整）。e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。f. 假如是双扇门，能够用两个Z &L支架 3门禁、签到、考勤、消费子系统系统调试系统调试是确保门禁系统质量关键步骤。关键在于控制器调试和系统软件运行，这两个部分调试过程必需同时进行。控制器功效是除了读卡器输入以外，还应依据需要设定好继电器联动输出功效，报警产生时间和地点及开启如摄像机、声光报警器等。具体步骤以下：接线前，将已布放线缆再次进行对地和线间绝缘摇测。 机房设备采取专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。接地电阻采取联合接地，接地电阻值不应大于1。 接线时应严格根据设备接线图接线，接完再进行校对，直至确定无误。 根据设计图纸及产品说明书连接系统管理主机、UPS 电源、打印机等设备。 在系统管理主机上安装门禁系统管理软件，并进行初始化设置。 根据系统软件说明书操作步骤对系统软件各项功效进行测试。4.门禁、签到、考勤、消费子系统系统验收门禁控制器应提供掉电时维持8小时正常工作蓄电池，在门禁控制器掉电时，门状态必需为开启。从读卡识别到控制中心多媒体工作站上显示该事件可视延迟时间不得大于1秒。从读卡识别到系统实施开门操作延迟时间不得大于1秒。受控门读卡操作或报警发生时，以指定百分比显示以报警点为中心地图区域，弹出和操作、报警相关信息和持证人图像等。实现和消防报警控制系统、监控子系统、支持贵宾/来访/临时证件控制管理功效联动。系统完成新用户设置、新证件制作后，应在60秒内更新文件服务器用户数据，并使对应识别卡生效。
