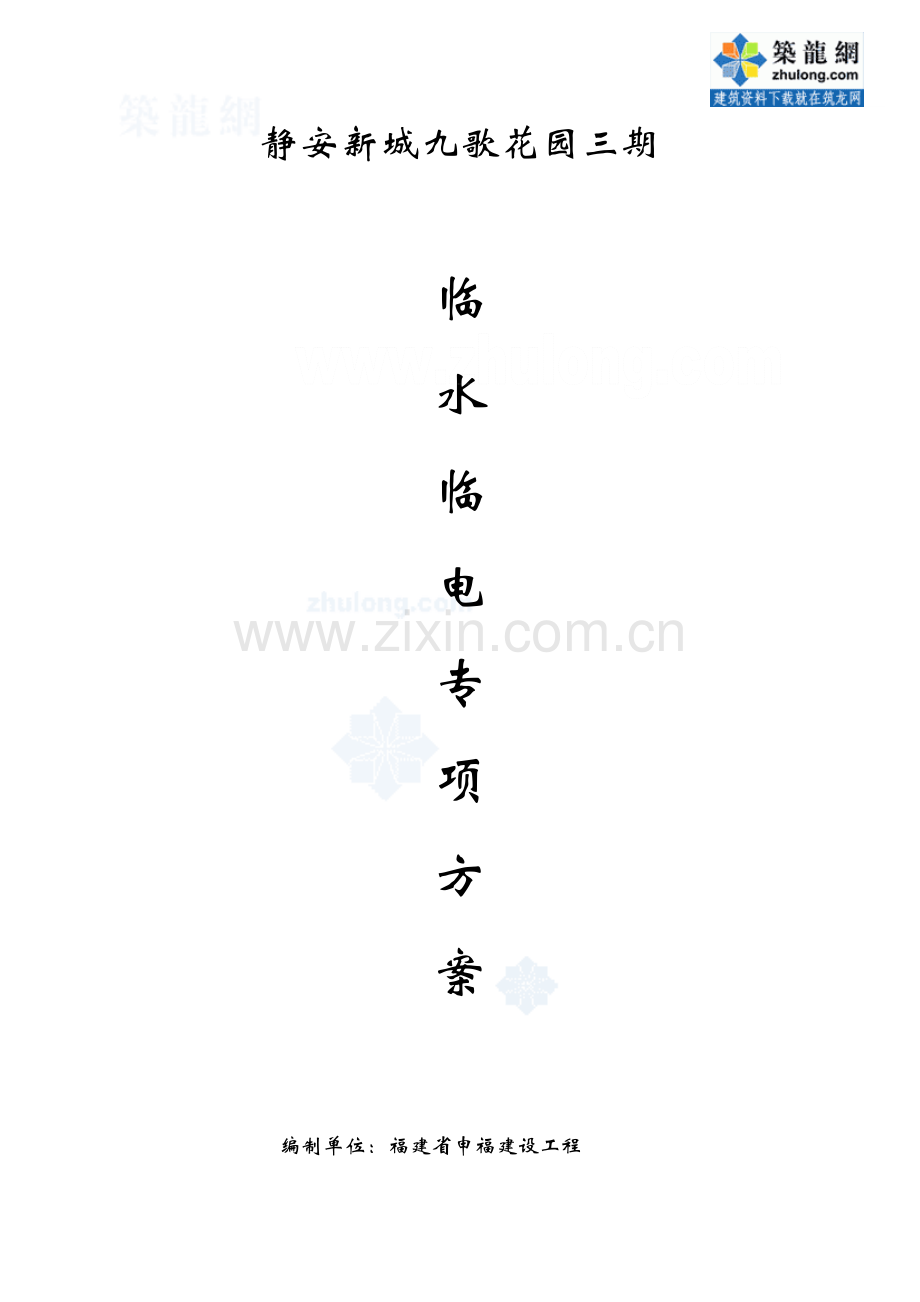

静安新城九歌花园三期
临
水
临
电
专
项
方
案
编制单位：福建省申福建设工程

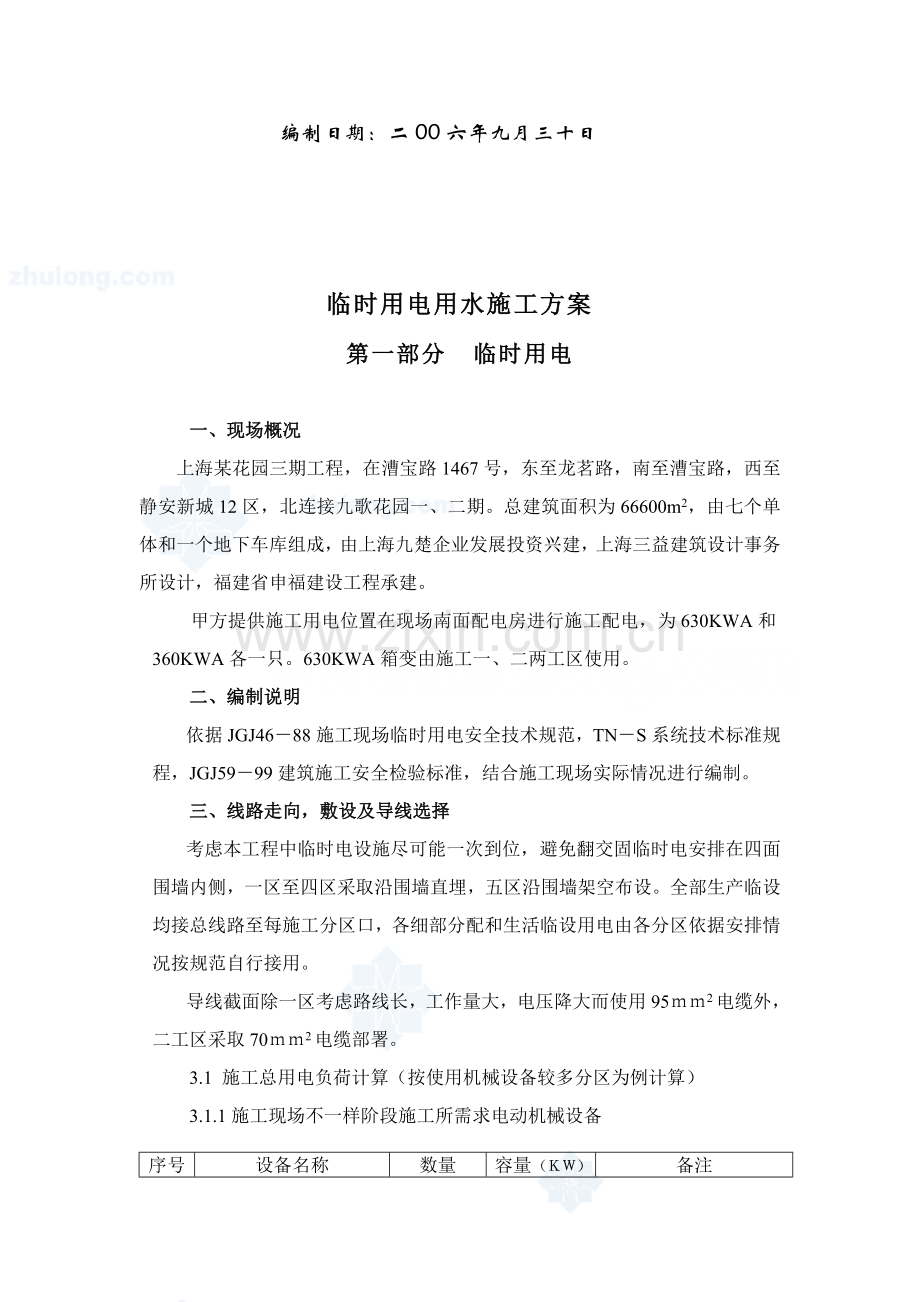

编制日期：二00六年九月三十日
临时用电用水施工方案
第一部分 临时用电
一、现场概况
上海某花园三期工程，在漕宝路1467号，东至龙茗路，南至漕宝路，西至静安新城12区，北连接九歌花园一、二期。总建筑面积为66600m2，由七个单体和一个地下车库组成，由上海九楚企业发展投资兴建，上海三益建筑设计事务所设计，福建省申福建设工程承建。
甲方提供施工用电位置在现场南面配电房进行施工配电，为630KWA和360KWA各一只。630KWA箱变由施工一、二两工区使用。
二、编制说明
依据JGJ46－88施工现场临时用电安全技术规范，TN－S系统技术标准规程，JGJ59－99建筑施工安全检验标准，结合施工现场实际情况进行编制。
三、线路走向，敷设及导线选择
考虑本工程中临时电设施尽可能一次到位，避免翻交固临时电安排在四面围墙内侧，一区至四区采取沿围墙直埋，五区沿围墙架空布设。全部生产临设均接总线路至每施工分区口，各细部分配和生活临设用电由各分区依据安排情况按规范自行接用。
导线截面除一区考虑路线长，工作量大，电压降大而使用95ｍｍ2电缆外，二工区采取70ｍｍ2电缆部署。
3.1 施工总用电负荷计算（按使用机械设备较多分区为例计算）
3.1.1施工现场不一样阶段施工所需求电动机械设备
序号
设备名称
数量
容量（ＫＷ）
备注
1
塔吊
3
135
按最少动作取用电量
2
钢筋切断机
3
9
3
钢筋弯曲机
3
6.6
4
钢筋碰焊机
3
300
5
钢筋调直机
2
15
6
木工园锯
2
8
7
木工平刨床
2
11
8
砂轮切割机
2
3
9
人货两用电梯
11
83.5
10
附着式砼平板振动器
2
4.4
11
插入式砼振捣器
10
15
12
砂浆搅拌机
8
7
累计ΣＰ1
662.5
3.1.2 施工现场所需电焊设备
序 号
设备名称
数量
容量（KW）
1
交流电焊机
4
21
累计ΣＰ2
84
3.1.3 施工现场所需求照明灯具
室
外
照
明
序 号
灯具名称
数量
容量（ＫＷ）
备注
1
碘钨灯
20
20
小太阳灯
2
镝灯
7
24.5
投光灯
累计ΣＰ3
44.5
3.1.4 施工现场所需求照明灯具
室
内
照
明
序 号
灯具名称
数量
容量（ＫＷ）
备注
1
办公楼
6
6
2
外包宿舍
14
1.4
3
工具间
1
0.5
4
标养室
2
3
累计ΣＰ4
10.9
3.2 施工现场用电总容量
依据以上三表所例出容量，计算实际施工现场用电总容量公式为：
Ｐ＝1.05～1.1（Ｋ1×ΣＰ2/cosψ＋Ｋ2ΣＰ1＋Ｋ3ΣＰ3＋Ｋ4ΣＰ4）
式中：Ｐ—-供电设备总需要容量 ΣＰ1—电动机额定总功率
ΣＰ2—电焊机额定总容量 ΣＰ3—室内照明总容量
ΣＰ4—室外照明总容量 Ｋ1Ｋ2Ｋ3Ｋ4—需要系数
cosψ—电动机功率固数（0.8～0.85）取cosψ＝0.8
总需要系数取1.05，需要系数取Ｋ1＝0.6、Ｋ2＝0.6、Ｋ3＝0.8、Ｋ4＝1.0
Ｐ＝1.05×（0.6×84/0.8＋0.6×662.5＋0.8×44.5＋1.0×10.9）
＝508.53ＫＷ
现场变电所能提供630ＫＷ施工容量，所以能够满足安全施工用电要求。
3.3 导线截面选择
3.3.1 1#线路电缆截面（供钢筋工棚弯曲机、碰焊机、切断机、调直机用电、）
Ｐ＝1.05×Ｋ1×ΣＰ/ cosψ
＝1.05×0.6×146.9/0.8=116KＷ
Ｉ＝116×1000/（√3×380×0.75）＝235Ａ
选择BX型铜芯橡胶线70ｍｍ2电缆（许可电流285A）
3.3.2 2#分路电缆截面（供塔吊、人货梯等）
Ｐ＝Ｋ1×ΣＰ / cosψ＋Ｋ2ΣＰ1＋Ｋ3ΣＰ3
=1.05×0.6×112/0.8＋0.6×42+0.8×5.5
=117.8ＫＷ
Ｉ＝117.8×1000/（√3×380×0.75）＝238.5Ａ
选择BX型铜芯橡胶线70㎜2电缆（许可电流285A）
3.4 线路分配
根据本工程整个现场共布设1只总配电箱，其中塔吊、人货电梯及钢筋、木工等加工区域各设1只控制箱，楼层隔层部署，每层照明和动力用电均采取流动小电箱。供电线路从配电房接到总配电箱，一路引至钢筋、木工加工用电；另一路连到人货电梯、塔吊、及楼层施工用电。。
四、安全用电技术方法和电气防电方法
4.1 工地专职持证电工负责对变电房、配电箱、供电线路设施进行定时巡查维修、保养。做好定时巡视和维修、统计并将上述统计作为临时用电档案资料加以备查。
4.2本工地临时供电线路全部采取符合要求五芯电缆敷设。电缆沿排水沟埋地部署，严禁电缆干线沿地面明敷，并应避免机械操作和解质腐蚀，供电电缆应沿直线敷设，转弯处和直线段每隔20ｍ处应设电缆走向标志。
4.3电缆埋设应依据现场情况合理布设，做到尽可能避让建筑物和交通要道。必需经过路口和穿越建筑物、构件物等易受机械损伤场所时，均加设防护套管处理，过路口时挖深60㎝，上下各敷设10㎝黄砂，上层砂盖砖后再回土。因为在排水沟内敷设电缆，严禁使用老化、破皮损坏电缆，电缆接头应牢靠可靠，并应做好绝缘包扎，保持绝缘强度，并不得承受张力。
4.4本工地配电箱和开关箱均按“三级配电、二级保护”要求设置，即总配电箱→分路配电箱→开关箱，全部开关箱均须设置漏电保护器，满足额定漏电动作电流应小于30mＡ或15mＡ，额定漏电保护器，满足额定漏电动作时间应小于0.15s要求。塔吊设置专用控制电箱，现场实施和满足“一机、一闸、一漏、一箱”要求，箱内开关电器应和配电线路一一对应配合。严禁同一开关电器直接控制一台以上电器设备，以确保和提升现场临时用电本质安全。严格遵守“送电”和“停电”操作次序，全部电箱应每个进行检验和维修一次，由专业电工按要求穿戴绝缘鞋、手套，使用电工绝缘工具进行，箱内进行检验、维修时，必需将其前一级对应电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
4.5从事现场特种作业人员，必需全部按受安全教育和安全技术培训，经考试合格并取得使用期内上岗操作证后，方能独立上岗作业。严禁特种作业人员证件失效和无证上岗，非专职电工严禁装拆，乱弃电气设备。
4.6施工现场20ｍ以上脚手架、建筑物和人货电梯、塔式起重机等设施，均应装设防雷保护装置，其接地应可靠定时检验。全部作防雷接地电气设备，必需同时作反复接地。
4.7现场全部临时用电工程全部采取ＴＮ-Ｓ接零保护系统，以提升安全可靠性。
4.8施工现场电力系统严禁利用大地作相线或零线。
4.9保护零线应单独敷设不作它用。反复接地线应和保护零线相连接，和电气设备相连接保护零线应为截面不得小于2.5㎜2绝缘多股铜芯线，保护零线必需在配电房或配电箱、分配电箱处作反复接地外，还必需在配电线路末端处做反复接地。
4.10不得用铅导体做接地体或地下接地线。垂直接地宜采取角钢钢管或圆管，不宜采取螺纹钢材。
4.11施工现场全部用电设备，除作保护接零外，必需在设备负荷经线首端处设置漏电保护装置。
4.12保护地线或保护零线应采取焊接、压接、螺纹栓连接或其它可靠方法连接，严禁缠绕或钩挂。
4.13用电设备保护地线或保护零线应并联接地，严禁串联接地或接零。
4.14接引至电气设备工作零线和保护零线必需分开，保护零线上严禁设开关或熔断器。电气设备应采取专用芯线作保护接零，此芯线严禁经过工作电流。
4.15所用闸具、熔断器参数应和设备容量相匹配，熔断器熔体更换必需采取原规格合格熔体。严禁用任何标准不合格熔体替换。熔体不得缩小和合股使用，熔断器应确保完好无损，按角紧密可靠。
4.16配电箱应采取阻燃或优质高强度绝缘材料制作，采购或定做箱体应符合施工验收标准。箱体应装设端正牢靠，配电箱和开关箱应装设在干燥、通风及常温场所，固定式下底离地1.3ｍ～1.5ｍ，移动式离地为0.6～1.5ｍ。导线进、出应设在箱体下面，严禁在箱体顶面、侧面、后面或箱门处。进出线应加保护套分路成束并做防水弯，导线束不得和箱体进、出口直接接触。
4.17移动式配电箱和开关箱进、出线必需采取橡皮绝缘电缆，箱内导线应绝缘良好，排列整齐、固定牢靠，触头设有严重烧蚀现象。
4.18照明动力合一配电箱应分别装设设刀闸和空气开关并设说明标志。现场全部配电箱开关箱必需能达成防雨、防潮和防尘要求，电箱全部配电箱内不得堆放任何杂物，保护整齐、门锁齐全，电箱内部电器不得被雨淋，同时全部配电箱开关箱全部有固定颜色统一色标，应标明其编号、名称，并作分路标志，门上要写安全用电。
4.19现场中所采取电气设备应符合现行国家标准要求并应有合格证件，设备应有铭牌。使用中电气设备保持完好工作状态，严禁带故障运行。
4.20选购电动建筑机械，手持电动工具和用电安全装置须符合对应国家标准、专业标准安全技术规程，而且有产品合格证和说明书。施工现场大型用电设备做定时检验、维修、保养和管理。
4.21现场仓库均必需采取耐火材料搭建，并设严禁抽烟标志。现场办公室、宿舍、料具间应配置若干灭火器，严禁乱拉、乱接插座。施工现场不得使用双眼插座，照明用电必需设置专用电路及漏电开关。地下室必需使36V安全电压。
4.22动用电焊设备要立即办理好审批手续。
4.23电焊机处壳应可靠接地，不得多台串联接地。部署在室外电焊机应设在干燥场所，并应临时设棚遮蔽，焊接现场不准堆放易燃、易爆物品。电焊机电源开关应单独设置，电源线必需绝缘良好，不得随地拖拉，其长度不宜大于5米，电焊机龙头线和搭接线在下班后要收拢归齐。施工现场使用明火或进行电气对焊时，必需采取防火或隔离方法，并设专员监护。在楼层作业现场应采取防范火星任意溅落伤人和引发火灾方法。
4.24使用潜水泵应有良好防触电方法。
4.25宿舍里不准使用电炉，同时灯泡不得用纸或布遮盖，以免升温引发火灾。
4.26假如电箱内闸刀处于断开状态，不可随意合闸以免有些人作业而造成触电。对配电线路进行维修时，应悬挂停电标牌，停、送电由专员负责。
4.27消防器材、设备有专业负责管理、定时检验维修，保持完整好用，消防器材应部署在显著和便于取用优点，而且周围不得堆放其它物品。
4.28未经相关人员同意，起重机上电气设备和接线方法不得随意改动，起重机检修和试运行必需取得专业人员同意。
4.29本工程除必需按上述文实施外，尚应依据ＪＧＪ59-99《建筑施工安全检验标准》、ＧＢ50194-93《建设工程施工现场供用电安全规范》和ＪＧＪ46-88《施工现场临时用电安全技术规范》相关要求及内容实施。
第二部分 临时用水
一、施工用水部署（详见施工用水平面部署图）
1、水源供给
甲方提供φ100水源一处。φ100供一、二工区使用。
2、用水部署
现场施工用水从龙茗路给水源用φ100管接出总管，各分区依据用水量需求部署分管到现场及楼层，因消防要求楼层支管必需采取1寸管，每层设水笼头，在用水根本高峰或较高楼层时设置增压泵。
二、施工场地用水计算（按用量较多分区为例计算）
1、计算施工用水量ｑ1
ｑ1＝Ｋ1ΣＱ1×Ｎ1 ×Ｋ2/（8×3600）
＝1.05×350×300）×1.5/（8×3600）
＝2.43Ｌ/Ｓ
Ｑ1— 每台班砌砖完成工作量
Ｎ1—施工用水定额，砼养护取300Ｌ/Ｍ3
Ｋ2—用水不均衡系数 取Ｋ2＝1.5
2、施工机械用水量ｑ2
本工程无特殊机械可不考虑
3、施工现场生活用水量ｑ3
ｑ3＝ｐ1×Ｎ3×Ｋ4/（ｔ×8×3600）
＝220×30×1.4/（1×8×3600）
＝0.32L/S
Ｐ1＝施工现场高峰人数（人）按220人计
Ｎ3—施工现场生活水定额（通常为20-60Ｌ/人.班） 取Ｎ3＝30Ｌ/人.班
Ｋ4—施工现场用水不均衡 系数（1.3～1.50）取Ｋ4＝1.4
ｔ—天天工作班数
4、总用水量Ｑ
Ｑ＝ｑ1＋ｑ3＝2.43＋0.32＝2.75L/S
5、管径d选择
4Ｑ
4×2.75
4×2.75
π×Ｖ×1000
3.14×2×1000
ｄ＝ ＝ ＝0.0483m
取ｄ＝50㎜
∴φ50管径（2寸）给水管已经能够满足需要。
