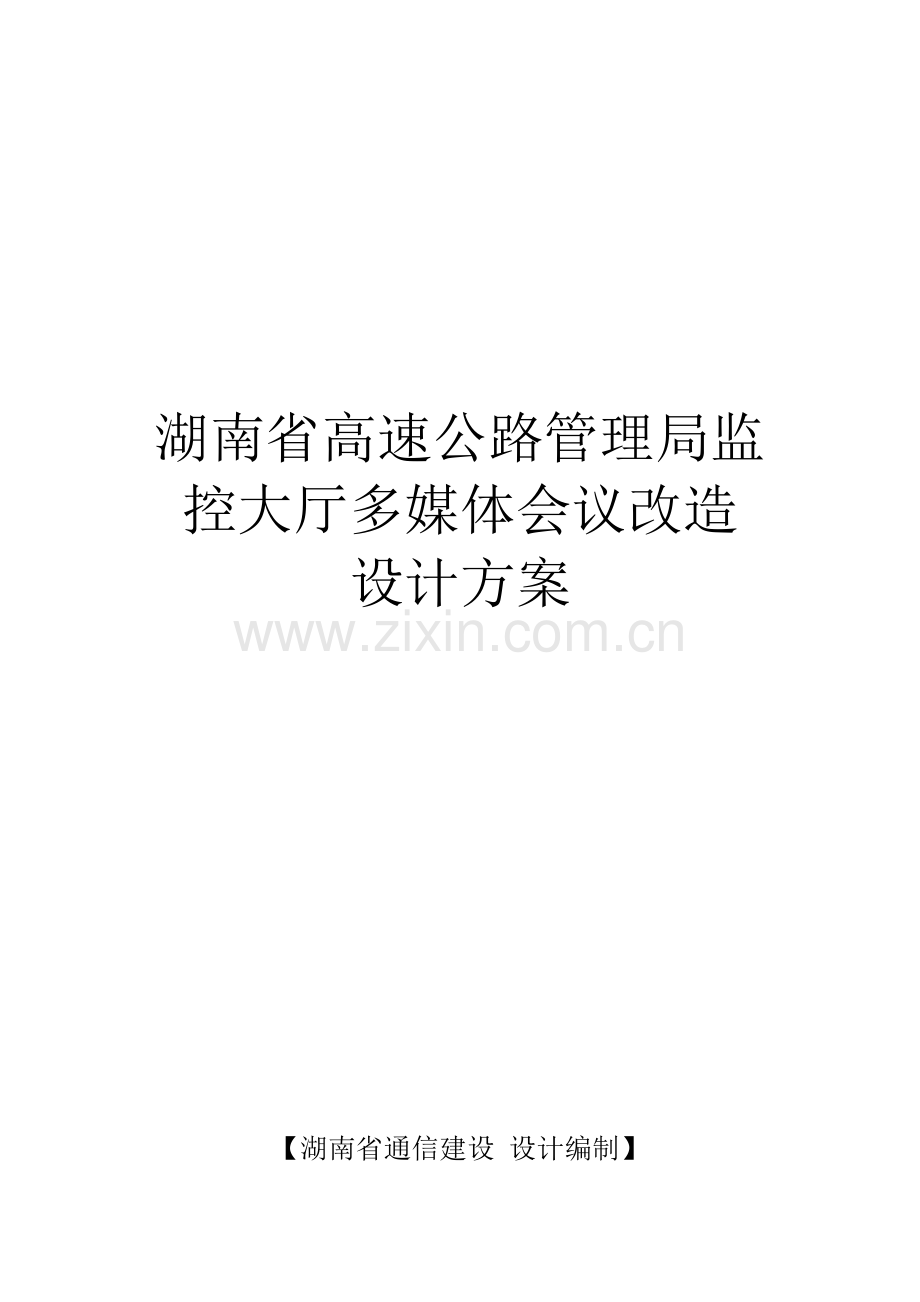

湖南省高速公路管理局监控大厅多媒体会议改造
设计方案

【湖南省通信建设 设计编制】

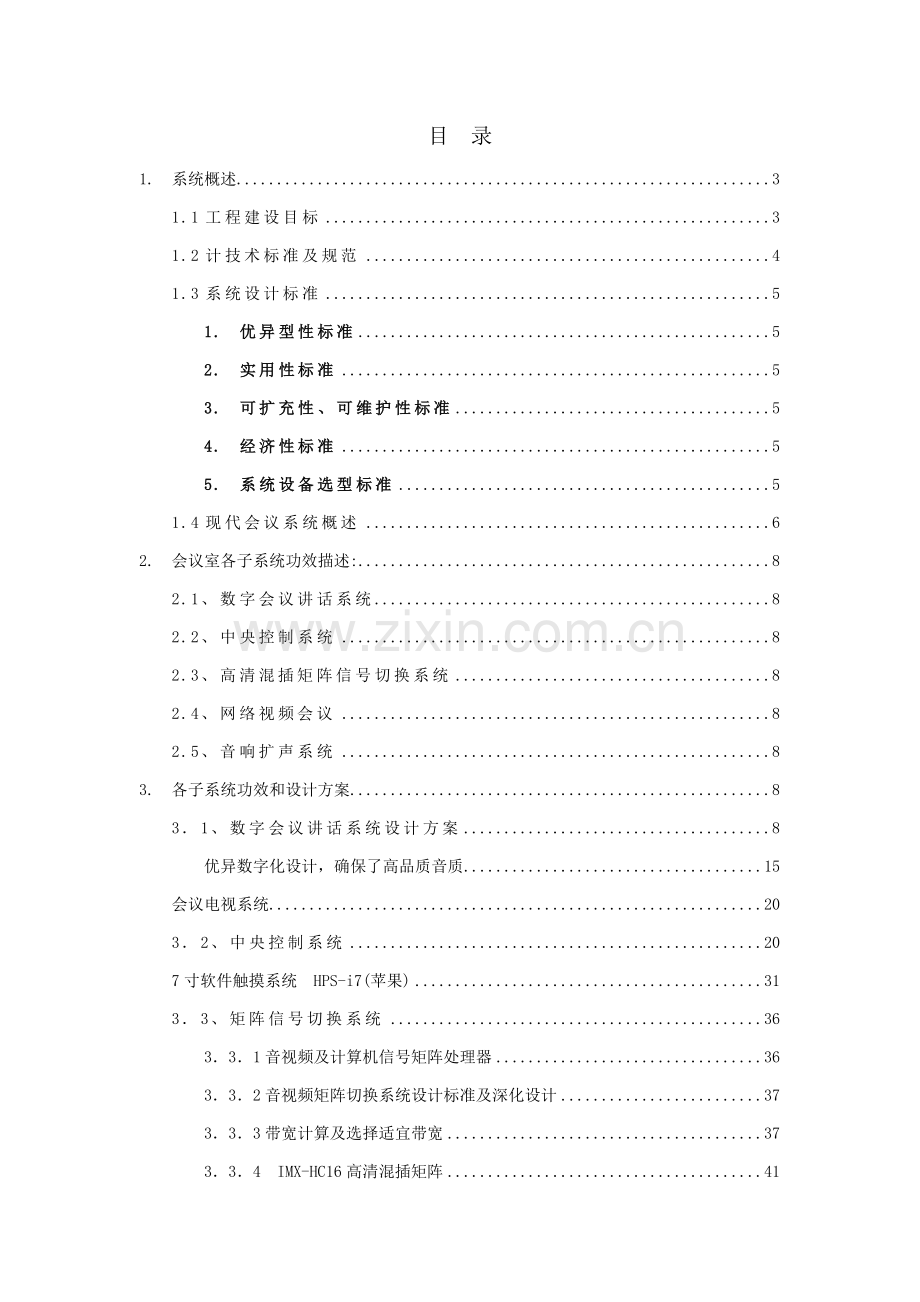

目 录
1. 系统概述 3
1.1工程建设目标 3
1.2计技术标准及规范 4
1.3系统设计标准 5
1. 优异型性标准 5
2. 实用性标准 5
3. 可扩充性、可维护性标准 5
4. 经济性标准 5
5. 系统设备选型标准 5
1.4现代会议系统概述 6
2. 会议室各子系统功效描述: 8
2.1、数字会议讲话系统 8
2.2、中央控制系统 8
2.3、高清混插矩阵信号切换系统 8
2.4、网络视频会议 8
2.5、音响扩声系统 8
3. 各子系统功效和设计方案 8
3．1、数字会议讲话系统设计方案 8
优异数字化设计，确保了高品质音质 15
会议电视系统 20
3．2、中央控制系统 20
7寸软件触摸系统 HPS-i7(苹果) 31
3．3、矩阵信号切换系统 36
3．3．1音视频及计算机信号矩阵处理器 36
3．3．2音视频矩阵切换系统设计标准及深化设计 37
3．3．3带宽计算及选择适宜带宽 37
3．3．4 IMX-HC16高清混插矩阵 41
3.4 摄像跟踪系统 44
3．4．1功效描述: 44
3．4．2产品介绍 45
3.5 音响扩声系统 45
3．5.1设计依据 45
3．5.2设计方法 47
3．5.3扩声系统对建筑声学要求 48
3．5.4扩声系统描述 49
3．5.4.1扬声器系统选型标准 49
3．5.4.2扬声器系统部署要求 49
3．5.4.3扬声器系统选择及技术指标 50
3.6 网络视频会议系统 50
3.6.1系统描述 50
充足利用大厅LED显示大屏，经过矩阵切换系统，能把大厅视频信号、网络视频会议信号、笔记本信号和其它多媒体信号切换到LED大屏上。远端视频会议系统也 能够经过网络视频会议系统来查看大厅大屏幕和其它信息。 50

1、系统概述
1.1工程建设目标
此次工程项目是湖南省高速管理局监控大厅新增会议室会议系统设计、施工。包含数字会议讲话讨论系统、音响扩声系统、矩阵信号切换系统、网络视频会议多功效会议厅。其它子系统在本系统设计中要达成提供以上功效实现活动环境。
1.2计技术标准及规范
1. GBJ45-82《高层民用建筑设计防火规范》
2. JGJ/16-92《民用建筑电气设计规范》
3. GBJ16-37《建筑设计防火规范》
4. JGJ/T16-92《民用建筑电气设计规范》
5. GB/T50314-《智能建筑设计标准》
6. GB/T50311–《建筑和建筑群综合布线工程设计规范》
7. GB/T50312–《建筑和建筑群综合布线系统工程验收规范》
8. CECS 72:97《建筑和建筑群综合布线工程设计规范﹝修订本﹞》
9. YD/T 926.1–97《大楼通信综合布线系统》
10. GB/J50116-98《火灾自动报警系统设计规范》
11. GB/J50166-92《火灾自动报警系统施工及验收规范》
12. GB/T50174-93《电子计算机房设计规范》
13. GB-4026-83《电器接线端子识别和用字母、数字符号标志接线端子通则》
14. GB-50169-92《电气安装工程接地装置施工及验收规范》
15. GB-50254-96《电气安装工程低压电器施工及验收规范》
16. GB-50258-96《电气安装工程1kV以下配线工程施工及验收规范》
17. GB/T15381-94《会议系统电及音频性能要求》
18. GA/T74-94《国家公共安全行业标准﹝图形符号规范﹞》
19. SJ/T10444-93《电声学术语》
20. GB12060-89《声系统设备通常8术语解释和计算方法》
21. GB10240-88《电声产品声音质量主观评价用节目源编辑制作规范﹝检测验收用节目源﹞
22. GB6278-86《模拟莭目信号》﹝检测验收用节目源﹞
23. GB/T15135-94《广播及类似用途声系统设备亘连用连接器应用》
24. GB/12060-89《声系统设备通常术语解释和计算方法》
25. GB/T14197-93《声系统设备亘连用连接器应用》
26. GB/T14947-94《声系统设备亘连优选配接值》
27. ANSI/EIA/TIA-569《电信走道和空间商用建筑标准》
28. ANSI/EIA/TIA-606《商用建筑物电信设备管理标准》
29. GT/T 50311-《建筑和建筑群综合布线系统工程设计规范》
30. ISO11801《建筑通用布线标准》
31. GBJ42-81《中国工业企业通信设计规范》
32. 其它现行国家和行业一级语言和音乐标准及规范
1.3系统设计标准
1. 优异型性标准
采取系统结构应该是优异、开放体系结构，和系统使用当中科学性。整个系统能表现当今会议技术发展水平。
2. 实用性标准
能够最大程度满足实际工作要求，把满足用户业务管理作为第一要素进行考虑，采取集中管理控制模式，在满足功效需求基础上操作方便、维护简单、管理简便。
3. 可扩充性、可维护性标准
要为系统以后升级预留空间，系统维护是整个系统生命周期中所占百分比最大，要充足考虑结构设计合理、规范对系统维护能够在很短时间内完成。
4. 经济性标准
在确保系统优异、可靠和高性能价格比前提下，经过优化设计达成最经济性目标。
5. 系统设备选型标准
1. 用国际著名器材，和有雄厚实力和绝对优异技术支持能力厂家、代理商，以确保设计指标实现和系统工作可靠性。
2. 基础上选择同类产品中技术最成熟、性能优异、使用可靠产品型号，以确保器材和系统优异性、成熟性。
3. 选择高度智能化、高技术含量产品，建立系统开放式架构，以标准化和模块化为设计要求，既便于系统管理和维护使用，又可保持系统较长时间优异性。
1.4现代会议系统概述
伴随信息技术不停发展。一个大型多功效室除了要满足传统简单会议要求外，还应含有高雅格调和优美音质、清楚图像演示，而且能够依据要求扩展配置投票表决功效和远程视频会议系统。它由大屏幕显示、多媒体音视频信号源、音响、切换和中央集中控制几大部分组成。选择含有优异功效DVD和录像机和实物和图文传送器经过大屏幕投影机还原其图像，为了更高效、实时地指挥需要配置一套中央集中控制设备，控制室内全部影音设备、信号切换、灯光、屏幕升降、音量调整等等功效，大大提升工作效率和简化复杂操作，能适合全部些人士使用而不需要含有专业知识。
依据这一领域需求和我们实际工程经验，我们将整个会议系统分成以下多个子系统。
l 数字会议讲话系统
l 网络视频会议系统
l 会议扩声系统
l 中央集中控制系统
l 信号处理系统
现代型会议室具体需求
    现代型会议室最基础用途需求关键以下：
    ●  满足会议、讨论等方面需要；
    ●  满足演讲、讲座、培训、学术交流等方面需要。
    ●  依据具体使用要求不一样，满足其它部分诸如同声传译、远程电视会议、DVD碟片式围绕声电影播放、卡啦OK演唱等等方面需要。
    以上基础涵盖了现在现代型会议室用途及使用功效需要，即使这些要求看似简单，但因为现在计算机多媒体技术和数字通讯技术飞速发展，信息量越来越大，处理信息手段也越来越优异，多种针对不一样需求电子设备越来越细化，需要操作设备也越来越多，所以，假如满足上述功效要求，则多媒体会议系统最少要提供以下操作功效：
    ●  含有良好现场拾音、扩(放)音、录音功效，简而言之是说得清楚、听得明白、记得牢靠；
    ●  含有良好现场摄像、放像、录像功效，能播放多个统计载体之上视频信号；
    ●  含有计算机多媒体信息播放、存放功效；
    ●  含有使系统操作简单化集中控制功效等等。
伴随信息技术不停发展，多媒体会议系统除了要满足传统简单会议要求外，还应含有高雅格调和优美音质、清楚图像演示，而且能够依据要求配置讲话讨论功效和视频会议电视系统。它由投影显示、多媒体音视频信号源、音响、矩阵切换设备和中央集成控制几大部分组成。选择含有优异功效DVD和录像机和实物和图文传送器经过大屏幕投影方法还原其图像，为了更高效、实时地指挥需要配置一套中央集成控制设备，控制室内全部影音设备、信号切换、灯光、音量调整等等功效，大大提升工作效率和简化复杂操作，能适合全部些人士使用而不需要含有专业知识。
2、会议室各子系统功效描述:
2.1、数字会议讲话系统
在开会时拾取和会人员讲话声音并经过扩声系统扩大重放，含有良好现场拾音、扩(放)音、录音功效，简而言之是说得清楚、听得明白、记得牢靠；
2.2、中央控制系统
使用简单控制界面如：灯光、桌面升降屏、矩阵切换等，对整个系统采取统一计划
2.3、高清混插矩阵信号切换系统
为显示单元提供多组信号切换和矩阵切换信号切换系统。
2.4、网络视频会议
新增网络视频会议终端，把监控大厅做为一个分会场能接入高速公路管理局网络视频会议系统中。
2.5、音响扩声系统
提供会场音频放大输出，提供音视频信号音源等功效。
3、各子系统功效和设计方案
3．1、数字会议讲话系统设计方案
3．1．1功效描述
会议室会议桌设计每个席位安装手拉手方法数字讲话系统话筒（1台主席话筒，10台代表话筒），语音经过会议讲话系统处理输出到功放进行扩声，能够实现会议讲话模式。主席单元可有优先讲话权，能够切断列席单元讲话，含有优先一切列席功效, 话筒有很强方向性，所以即使在很嘈杂环境也有很好表现。话筒有一个红色指示环，当打开话筒时指示环亮起来。为了预防声反啸叫，当打开话筒后，扬声器停止发声。
会议话筒采取手拉手连接方法安装，直接摆放在会议桌，带来美观简练效果。会议系统主机经过扩展口接入扩展主机（多个扩展主机之间"手拉手"连接方法），最多可接入5376台讲话单元，且相互无干扰 。经过专业会议系统软件编程能够在触摸屏上指定列席位置讲话，包含开启话筒和开启。经过和专业扩声系统相连接,保真声音柔和，清楚,而且不会产生啸叫。包含专用TLDCN会议电缆线插头和双声道音响接头。
3．1．2优异数字技术
    1、采取优异单芯片A/D、D/A转换电路
    2、高密度协议控制CPU
    3、紧凑4层板PCB设计SMT技术
    4、高达210MHz处理主频，采样率高达32KHz
    5、领先音频处理集成电路
    6、TP-3102D领先触摸屏技术，优异讲话稿理念，是目前会议室最高应用。
    领先造型设计
3．1．3超级音质
    1．超强音频还原能力，确保音质，带宽60Hz-12KHz
    2．国际高性能咪芯，确保拾音效果完美表现
    3．音频信号幅度不受传输距离改变衰减
    4．纯正音频还原，确保和会讲话本质
    5．清楚声音赔偿，填补会场空间效应
    6．DSP级移频处理技术，确保会场反啸叫
    7．独创音频高频提升赔偿技术

3．1．4简单快速安装
    1．自动递增ID设置方法，简单、轻易
    2．安装简单、快速
    3．手拉手设计，即插即用，支持热拔插
    4．模块化设计，用户能够依据需要选配需要功效模块
3．1．5综合扩展性
会议系统采取结构模块化设计，很快速、简单搭配表决会议系统、摄像跟踪系统等，同时还有扩扩展主机，经过级连扩展，能够快速简单增加到5376席。标准电平和接口，快速连接多种音频设备。
3．1．6会议讲话系统功效特征
会议讲话模式管理：能够选择不一样模式讲话，有一般模式和优异先出模式，讲话人数限制功效：最多同时打开话筒数量，1/2/4/6可选，主席单元不受限制
优异先出功效：设定能够同时打开讲话单元数量，后打开讲话单元会自动替换之前最早打开讲话单元
指定讲话模式：会议主席或管理员指定讲话人时，直接经过管理软件界面打开其对应讲话单元（主席单元不受控制）
讲话单元管理：任意单元开关,查询讲话单元动作信息。
讲话单元含有内置1W8欧扬声器并设音量调整电位器及外接耳机插孔，含有录音输出功效 ，单元由系统主机供电麦克风，含有讲话单键和指示灯,可自由控制讲话状态含有自动关机功效：在静音45秒后，话筒可自动关机。电容式咪芯，咪管采取可绕式设计，并配可更换式防风罩, 话筒杆含有加长型可供选择。鹅颈式讲话麦杆，能够调整不一样角度，满足不一样身高人员讲话习惯。
3．1．7会讨主机功效操作
1．在桌面上点击“Meeting system”软件。此时在会出现以下画面

然后，不用输入密码，选择用户点击能够“确定”，能够直接进入，会讨主机操作界面

在对各个模块进行操作时候，先选择连接串口（通常默认好了），点击“连接主机”在各个模式下能够，命名新会议名称
2．在话筒模块模式下，能够选择讲话模式，有两种模式
讲话人数限制模式(NORMAL)
——限定目前最多讲话单元，当讲话单元达成定值时，要打开其它讲话单元，必需先关闭已打开讲话单元，讲话单元数量1、2、4、6可调，主席单元不受限制；
优异先出讲话模式(FIFO)
——后打开讲话单元会自动取缔最早已打开讲话单元，讲话单元数量1、2、4、6可调，主席单元不受限制。
讲话人数限制模式(NORMAL)
——限定目前最多讲话单元，当讲话单元达成定值时，要打开其它讲话单元，必需先关闭已打开讲话单元，讲话单元数量1、2、4、6可调，主席单元不受限制；
优异先出讲话模式(FIFO) 现用模式
——后打开讲话单元会自动取缔最早已打开讲话单元，讲话单元数量1、2、4、6可调，主席单元不受限制
3．1．8系统管理软件
3．1．8．1概述
会议系统软件就在随机光盘里面，运行里面setup.exe进入安装向导，根据安装向导安装即可。安装完成以后将在电脑桌面上自动生成Meeting System快捷方法。
会议系统软件用来由操作员在计算机上控制、管理整个会议系统。会议系统管理软件功效全方面，操作简明易懂。下面具体介绍。
3．1．8．1软件模块
双击Meeting System快捷方法，就会弹出一个登陆窗口。有“用户”和“系统”两个登陆选择项。“用户”是专门设计给一般用户，“系统”则是系统管理员专用，功效比一般用户多了“用户信息”和“会场编”，其它功效一样。为了确保系统保密性，需要输入登录口令，口令正确前提下，才能够打开会议系统软件主界面。安装后首次使用时没有密码，直接点击确定进入系统即可。进入系统后请设置密码，确保系统安全性。
3．1．8．2会场安排

经过这个窗口能够设置会场大小和座位信息。设置座位信息包含设置座位位置、ID号码和类型（主席机、副主席机和代表机可选）。设置完成后点击保留座位安排即可，如需修改可经过重载座位安排修改即可。
3．1．8．3代表信息
代表信息窗口用来设置和会代表信息。请按窗口中提醒填写完整后，点击添加，即可存入窗体上方表格，然后录入下一个代表信息。全部和会代表信息全部录入以后，点击保留将全部信息保留下来即可。如需修改可打开需要修改代表信息文件进行修改。
3．1．8．4设置模块
图所表示，能够设置会议名称，默认代表数据路径指定到刚才“代表信息”中存好代表信息文件就行了。“系统密码”、“用户密码”是用来修改系统密码和用户密码。先输入原始密码，然后输入新密码、确定密码（新密码和确定密码一定要相同，请注意字母大小写），输入完成点击确定即可。假如原始密码输错，系统会弹出“用户密码错误！”警告；假如确定密码和新密码不一致，系统会弹出“确定密码不正确！”警告；假如没有警告信息，证实修改密码成功！串口选择，请选择好要使用串口，点击确定，然后点击连接主机，成功后便可直接跟主机通信了。
注意：为了安全方便使用本系统，请切记密码。
准备工作做完了，现在能够进入会议模式了。
3．1．8．5话筒管理
话筒管理有主机管理和电脑管理员管理两种可选，可依据需要设置。讲话数量指是最多可同时打开话筒数量，有1、2、4、6可选（和主机相同）。
讲话模式有定量模式和FIFO两种可供选择。
定量模式——限定目前最多讲话单元，当讲话单元达成定值时，要打开其它讲话单元，必需先关闭已打开讲话单元，讲话单元数量1、2、4、6可调，主席单元不受限制（同主机NORMAL）FIFO——后打开讲话单元会自动取缔已打开讲话单元，同时可打开讲话人数 1、2、4、6可调，主席单元不受限制（同主机FIFO）。设置完成点击“现在开始开会”就能够直接开会了。窗口右下方有“请求列表”和“讲话列表”两个小窗口，显示等候讲话和正在讲话代表ID号。右单击请求列表便能够看到清楚菜单，用来清除请求。
3．1．9概述
会议系统软件就在随机光盘里面，运行里面setup.exe进入安装向导，根据安装向导安装即可。安装完成以后将在电脑桌面上自动生成Meeting System快捷方法。
会议系统软件用来由操作员在计算机上控制、管理整个会议系统。会议系统管理软件功效全方面，操作简明易懂。下面具体介绍。
3．1．9产品图片参数
3．1．9．1 数字化会议系统主机 ITAV NT8800

优异数字化设计，确保了高品质音质
控制单元内置均衡器、啸叫抑制器等设备，使信号质量和幅度全部不会衰减，含有稳定、纯正声音，消除了干扰、失真、串音等。每个代表单元均装有扬声器及耳机插孔，音质清楚自然,更适合人耳听觉感受。
讨论系统组件有NT8811S控制单元, NT8812S主席单元，NT8800代表单元，会议愈加可靠、顺利地进行。本系统最适合各类企业机构、政府和学校研讨会。具体请看示意图：

产品特征：
● 符合IEC60914国际标准
● 以高性能CPU为关键嵌入式硬件架构，稳定、高效
● 单台会议控制主机最多可连接96台会议单元
● 和会议扩展主机配套使用时，全系统最多可连接1024台会议单元
● “手拉手”连接方法
● 音频信号采取高性能DSP处理技术，输出音质靠近CD效果
● 独立EQ调整功效
● 独立高、低、主音量调整功效
含有多组音频输入/输出接口：
● 1组立体声背景音乐输入接口
● 2个独立、相位相反RCA输出接口，即能够分开使用（一个连接扩声系统，一个连接录音系统），也能够连接成平衡输出方法，实现远距离低噪声传输
独立会议系统连接使用时，含有以下功效：
● 讲话人数限制功效（1/2/4/6），
● 多个会议模式：Normal（默认）、FIFO（优异先出）、VOICE（语音激励）
● 签到功效
● 三键表决功效（赞成/弃权/反对）
会议系统配累计算机连接使用时，含有以下功效：
独立会议系统全部功效
集中话筒管理功效
多个类投票/表决功效：
● 表决方法：赞成/弃权/反对
● 选举方法：1/2/3/4/5
● 响应方法：--/-/0/+/++
● 多个模式签到功效
● 多个会议管理功效
配合中央控制系统可实现智能会议系统管理
配合电话耦合器可进行远程电话会议
配合语音分配系统可实现同声传译功效
配合摄像跟踪系统可实现自动摄像跟踪功效
标准机架式机箱设计，摆放、维护、管理方便
技术参数：
话筒容量
≤900
频率响应
40 ~ 16000 Hz
信噪比
>80 dBA
通道串音
>80 dB
动态范围
>94 dB
总谐波失真
<0.05%
音频输入额定电平
0.775 Vp-p
音频输出额定电平
0.775 Vp-p
输出负载
>1 kΩ
控制接口
RS-232，9 针D型母头，连接中央控制主机
最大功耗
350W
单元连接方法
专用电缆(8芯)
单元连接器
DIN8P直插
电源
100 V 或220 V AC，内置，通用
颜色
黑
尺寸
483mm长×275mm宽×88mm高
重量
6.5kg

n

3．1．9．2 NT8811S/12S桌面式会议单元

产品描述：
NT8811S/12S会议单元是ITAV推出高端系列会议系统产品，专为国家会议、首脑会议、市政会议及常委会议等高端会议设计。时尚新奇外观设计，集讲话、表决、签到等功效，出色实用性使之含有超强吸引力。

共同特征：
◆ 数字音频处理技术；
◆ 内置高性能CPU，处理速度愈加快，音质更佳；
◆ 符合IEC 60914 国际标准；
◆ 支持线路“热插拨”功效；
◆ 一个Ø 3.5 mm立体声耳机插口可连接耳机，且音量可调。
话筒杆长度： 415mm（标准配置）
◆ 受主机以下功效影响：
◆ 讲话人数限制功效（1/2/4/6），
◆ 多个会议模式：Normal（默认）、FIFO（优异先出）
◆ 签到功效
◆ 投票/表决功效

技术参数：

输出频率响应
60 ~ 16000 Hz
信噪比
>96 dBA
通道串音
>85 dB
动态范围
>94 dB
总谐波失真
<0.05%
最大功耗
2.5W
耳机负载
>16 Ω
耳机功率
10 mw
耳机输出接口
Ø 3.5 mm立体声插孔
连接器
DIN8P螺旋锁定
颜色
黑
麦克风类型
心型指向性驻极体
灵敏度
-46 dBV/Pa
频率响应
60 ~ 0 Hz
输入阻抗
2 kΩ
方向性
0°/180°> 20 dB (1 KHz)
等效噪声
20 dBA (SPL)
最大声压级
125 dB (THD<3%)
NTCS2 电缆分路器（标配）

特征：
专门用于TL6200\NT8800系列会议系统讲话单元手拉手连接，
每支讲话单元配置一台，已包含在讲话单元包装附件内

特征：
为电缆分路器供电，专门用于连接较多会议单元时电源扩展，单条线缆超出6台会议话筒时需配置。
用于TL6200\NT8800系列会议系统讲话单元手拉手连接，

3．1．9．3 TLDCN 系统延长电缆
产品说明
n TLDCN是延长电缆
功效描述
n 用于会议主机和扩展主机之间连接或和会议单元之间连接或作为会议单元之间延长电缆
n 13P DIN线缆，一公一母接口
n 传输距离最远可达1000米
会议电视系统
所谓会议电视，就是利用网络通信技术，电脑应用技术和电视动态技术经过传输网络实现当地和异地两点或多点间一个集语音图像数据于一体通信手段。
会议电视终端利用摄像机和话筒将一个地方会场和会者形象，及她发表意见或汇报内容传送到另一会场，并能出示实物，图纸文件和实拍电视图像以增加临场感；若辅以背头彩电、实物投影仪及应用共享等信息通信，可实现和对方会场和会人员进行研讨和磋商。这种利用一条信道同时传输图像、语音、数据等信息方法在效果上完全能够替换现场会议。

3．2、中央控制系统

系统连接图：

3．2．1功效描述
依据会议室情况，应用智能中央控制系统来实现智能化控制。整个办公室需要使用中央集中控制方法进行控制，自行修改用户界面、和功效要求，采取一个无线WiFi触摸屏进行系统控制，分别对会场中投影显示，灯光，音响，会议系统设备和矩阵切换器进行集中控制。中控主机和WIFI触摸屏直接通讯方法完全支持双向WIFI技术，能够在远程登录会议室，了解会议室使用情况。在无线彩色触摸屏上，需要对整个系统关键功效进行控制。在有线触摸屏上对关键灯光系统和预设模式进行调整，从而实现智能化控制目标
3．2．2中央控制系统设计方案
遵照“用户要求、功效强大、稳定可靠、操作方便、经济实惠、集成性高、兼容性和扩展升级性强、表现设计方案精神”标准，编写本设计方案。智能中央控制系统作为会议厅最高控制层，对其稳定性有很特殊要求，采取国际著名品牌，并依据实际情况进行合理化配置，将对整个会议系统构建和运作产生巨大影响。
基于以上考虑，我们在指挥会议室声像和灯光系统智能中央控制系统中选择了全网络化模块构建，经过灵活编程实现智能化控制，因为能完美表现现代化电子会议室智能效果。

Pdndora-s 多点集群管理系统

不管实在企业管理还是政府运行，开会，全部是一件很有效提升沟通效率提升实施效果有力方法，视频会议日益发展将我们常规会议扩大到了更远范围，音视频同时传输技术大大降低了远在异地大家沟通成本，远程视频会议技术发展，不仅在现阶段，而且在未来全部将是一个人类会议很关键手段。
现在通常使用视频会议单位，关键有政府机构，部队，大型企业，公安系统，水利电力系统，三防系统，教育机构等等，就以往工作经验来说，会议室管理，通常由各单位办公室主任来指派专员完成，因为会议室管理这个岗位责任并不是很重大，往往是指派一名非专业同事兼任或代管。
常常参与视频会议调试人肯定知道，每次召开远程视频会议之前，全部有一个必不可少过程，那就是“联调”。所谓联调，就是提前召集全部参会单位，将各自视频会议设备打开，集体上线，模拟开会时场景，将各音视频，会议终端，话筒，音响等设备效果调至最好。以免到开会时候出现意外故障。因为整个视频会议系统设备繁多，操作复杂，很多单位需要提前一天来完成联调工作，调试完成以后甚至整夜全部不关机，只是为了保持目前调试好状态，不要在开会时临时出故障。
通常计划性会议全部有联调过程，有部分非计划性会议就需要远在全国各地参会单位同时上线来参与会议，往往因为临时工作，以外安排造成会场设备不能正常运行，影响了会议传达效果。
ITAV Pandora-S诞生，为视频会议室设备管理和召集会议提出了新处理方案。因为启用视频会议终端单位，通常全部需要有专网来支持多路视频流传输，通常稳定带宽全部能够确保在2M以上，有着强有力网络支持，我们经过该网络来传输控制协议信号，就会是很稳定和可靠，常规高清视频流传输码流大约在512Kbps左右，而我们所传输协议信号码流，通常是9600bps，也就是9.6Kbps，显而易见，在能够清洗流畅传输视频信号专网环境下，传输一组或多组控制信号将是很简单和稳定事。
Pandora-S采取成熟TCP/IP通信技术，关键运算主机之间能够经过网络来直接传输控制信号，在由上而下树状关系图中，每一个节点主机全部能够直接控制下级设备，也就是说，湖南省统计局在视频会议室，能够用触摸屏直接控制长沙市，邵阳市，郴州市、常德市等等这些市统计局视频会议室内全部设备。通常情况下，召开视频会议需要上级单位牵头，全部下属单位到场，才能够开启设备开会，人工操作常常会有部分误操作引发故障，或是因为人员外出而造成响应不立即。Pandora-s 多点集群管理系统，能够视频会议行业用户处理管理难召集难问题，上级单位能够直接开启下级单位设备，需要开会时候参会人员只需要带人带笔去会议室即可，无需更多更复杂联调工作，全部设备全部已被中控系统直接调用开启，除了单点控制以外，上级单位能够对全部直接下属群发“一键开启”指令，在湖南省统计局只需要简单一个动作，“全部开启”，下属14个地级市同时全部开启对上视频会议模式，开启视频会议终端，切换大屏幕和摄像机信号，开启会议讲话系统电源，开启照明系统，开启音响系统，这些动作在数秒内即可下发到覆盖全部湖南省市级统计分局，几分钟就能够实施完成，而且是正确根据预定时间次序和开机步骤来完成，避免了人工干预有可能带来误操作，高效而正确，以往需要几十个人花费多个小时完成工作，现在只需要一个人几分钟就能够完成，而各地会议室管理人员只需要检验设备是否正常开启和运行即可，大大提升工作效率和设备运行稳定性。
Pandora-s 多点集群管理系统，关键由关键主机，扩展主机，分布式控制模块和多点集群管理服务器来完成。

HPS-FR 是ITAV自主研发基于云端网络通讯型中央控制主机，采取主频高达800MHz 32 位内嵌式双核处理器，组合处理能力最高可达1.4GHz；ARM11 CPU，512M 内存，8G Flash闪存。Pandora-S 云端网络通讯型中央控制主机HPS-FR提供了四类网络（CAN、SPI、Ethernet、Wifi）及多个控制协议端口，含IR（红外）、I/O（数字输入/输出）、RELAY（触点控制）、COM 口、DMX512、后续细分市场终端需求功效协议卡等。采取优异可靠集成技术，提供高速正确集中云端控制环境；开放式+模块化用户编程界面，可轻易完成多种复杂控制接口编程。
软件编程后，形成一套整体多媒体系统，轻松实现对投影显示系统、录像系统、音频扩声系统、会议讨论系统、视像联动系统、会议信息公布系统、灯光环境、窗帘等设备进行全方面、自动化、智能化控制，实现各子系统独立操作或模式化操作，实现以下控制功效(并能依据实际需求进行细节更改)：
电源控制器要求采取机架式设计，可直接应用于19U机柜中使用，内部含有零地线排，尾部配置线排线桥架，能够很好隐藏所连接线缆，许可强电及弱电方法输入输出，单路最大负载1800W，自带信号反馈信息系统和双开系统，经过和中控系统连接对周围设备进行定时和延时闭合，起到对设备管理和保护作用。
采取4路调光器可编程灯光管理系统对整个灯管系统实现智能化控制，电箱含有温度自动调控功效，在箱体温度超出摄氏50度时风扇自动调整开启，单独功率20A，4路调光模块。
控制会议信息公布系统：可在触摸屏上或显示系统上显示会议安排、预约信息，提升管理人员效率；
可经过CAT5标准网络和全部支持TCP/IP协议设备通讯，包含存在于英特网或局域网内电脑、无线网络设备等，实现控制电脑、远程维护、互联互通、共享资源、集中管理；
经过中控主机自带控制串口对标清（AV\VGA\RGB）、高清(DVI\HDMI\SDI)矩阵进行信号切换控制及摄像联动控制；投影系统进行开/关机、输入输出信号切换等控制；
经过红外控制对DVD、录像机等设备进行播放、停止、暂停等控制；
和音频处理中心连接，实现会议系统、音频分区、音量升降调整控制，并控制摄像头实现视像联动功效；
对可控硅箱、继电器进行控制，以实现对灯光进行开、关、明、暗进行调整，或定制场景控制；可在控制中加入时间等候，在结束会议、全部些人员要离开会场时，灯光间隔两分钟待全部些人员离场后再自动关闭；
提供一切器材所需之低压继电器及低压电源供给；

3．2．3设备控制
对高清混插矩阵进行信号切换控制；
对投影系统进行开/关机、输入信号切换等控制；
对DVD、录像机、电视等设备进行播放、停止、暂停等控制；
和ClearOne音频处理中心连接，实现会议系统、音频分区、音量升降调整控制，并控制摄像头实现视像联动功效；
对继电器进行控制，以实现对灯光进行开、关、明、暗进行调整，或定制场景控制；可在控制中加入时间等候，在结束会议、全部些人员要离创办公室时，灯光间隔两分钟待全部些人员离场后再自动关闭；
提供一切器材所需之低压继电器及低压电源供给；
ITAV智能中央控制系统为一般用户和系统集成工程师提供各层次控制界面设计软件，使其可依据实际需求轻松、灵活设计出满足现场需求控制界面。
3．2．4无线WIFI触摸屏独特控制界面和介绍
以下面样例所表示：
ITAV智能中央控制系统为一般用户和系统集成工程师提供各层次控制界面设计软件，使其可依据实际需求轻松、灵活设计出满足现场需求控制界面，以下面样例所表示：
Ⅰ、点击图所表示首页即可进入智能中央控制系统控制模式，在该页面可选择进入对应子系统进行分别控制或模式化控制。针对各音视频设备，可自由设计控制界面，按要求增删按钮、改变按钮形状、颜色、字体，或添加动画使按钮更生动。
Ⅱ、中央控制系统可控制全部RS232串口连接设备，如投影机、会议系统、摄像头等。以下图投影机控制页面，轻击页面上“开”、“关”及信号切换按钮即可对投影机进行实时操作，亦可设置一键“投影模式”而使投影机自动开启、吊架自动下降到适合投影高度，使原来繁琐操作变得简单快捷。
Ⅲ、中央控制系统可控制全部由红外遥控器控制设备，如DVD、CD、LCD显示器等。如在DVD控制页面，经过简单直观而且带有图标按钮即可轻松实现对DVD播放、选曲、暂停、快进、快退等功效，并能使之和信号切换器、投影机联动，将DVD视音频信号实时投放到投影机和音响。
Ⅳ、中央控制系统可提供全部对弱电、强电开关控制，如灯光、电动升降台、系统电源等。在灯光控制页面中，可对全部灯光进行合理分组控制或模式控制，并实时显示各路灯光开关状态和灯光亮度百分比等。
依据管理需要设置不一样控制权限，使不一样管理人员在拥有授权后才可控制对应功效，更为科学和安全管理系统；
控制会议信息公布系统，于触摸屏上显示会议安排、预约信息，提升管理人员效率；
可经过CAT5标准网络和全部支持TCP/IP协议设备通讯，包含存在于英特网或局域网内电脑、无线网络设备等，实现控制电脑、远程维护、互联互通、共享资源、集中管理；

3．2．5产品图片参数
3.2.5.1 Pandora-MINI中央控制主机 HPS-PD MINI

产品描述：
HPS-PD MINI 是ITAV自主研发基于云端网络通讯型中央控制主机，采取主频高达1.4GHz 32 位内嵌式双核处理器；ARM11 CPU，512M 内存，8G Flash闪存。HPS-PD MINI云端网络通讯型中央控制主机提供了四类网络（CAN、RF、Ethernet、Wifi）及多个控制协议端口，含IR（红外）、I/O（数字输入/输出）、RELAY（触点控制）、COM 口、DMX512、和后续细分市场终端需求功效协议主机等。采取优异可靠集成技术，提供高速正确集中云端控制环境；开放式+模块化用户编程界面，可轻易完成多种复杂控制接口编程。
产品特征：
1、 ARM11 CPU，512M 内存，8G Flash闪存；
2、 采取双核1.4GHz主频32 位内嵌式处理器
3、 四种网络通讯：ITAV-CAN、RF、Ethernet、WIFI
4、 支持8路可自定义协议串口，依据需要可配置成RS232、RS485、DMX512协议，第一、五路支持24V供电输出。
5、 8路触点，每路全部可支持30V/1A DC，125V/0.5A AC负载。
6、 支持8路可自定义IO输入，输出及红外输出，支持全频段载波红外调制信号发送。
7、 支持2路带供电CAN总线信号管理，最大管理终端数量可达110台
8、 支持433MHzMFRF双向通信，无阻碍控制距离为80m
9、 接口过压过流保护，抗20KV静电冲击。
10、 系统可经过无线或有线扩充，单系统支持65535台总线设备扩展。
11、 增选外置模块盒，可扩充独立模块卡。
12、 内部供电电压24V，功耗<5W。
13、 自动时钟同时功效，可正确实施用户自定义时间预约功效，预约动作可正确到年月日时分秒。
14、 含有时间轴多线程事件编辑功效
15、 支持远程控制、远程调试、远程维护
16、 支持语音控制功效
17、 支持系统自动云诊疗、云备份、云恢复
18、 系统支持主机自备份功效
技术参数：
内存
ARM11 CPU，512M 内存，8G Flash闪存
主频
采取800MHz 主频32 位内嵌式处理器
四种网络通讯
CAN、RF、Ethernet、WIFI
数字I/O端口
支
