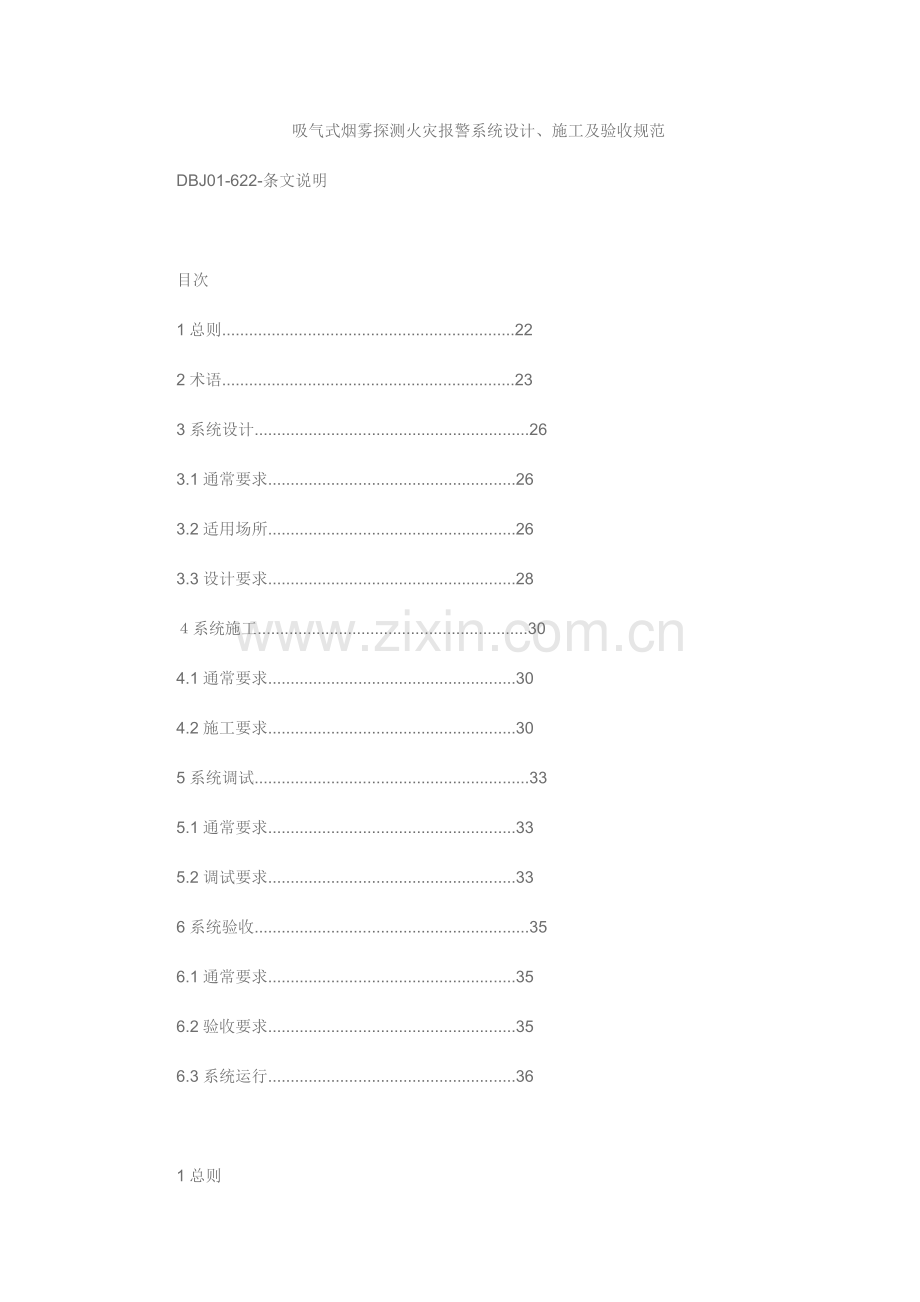

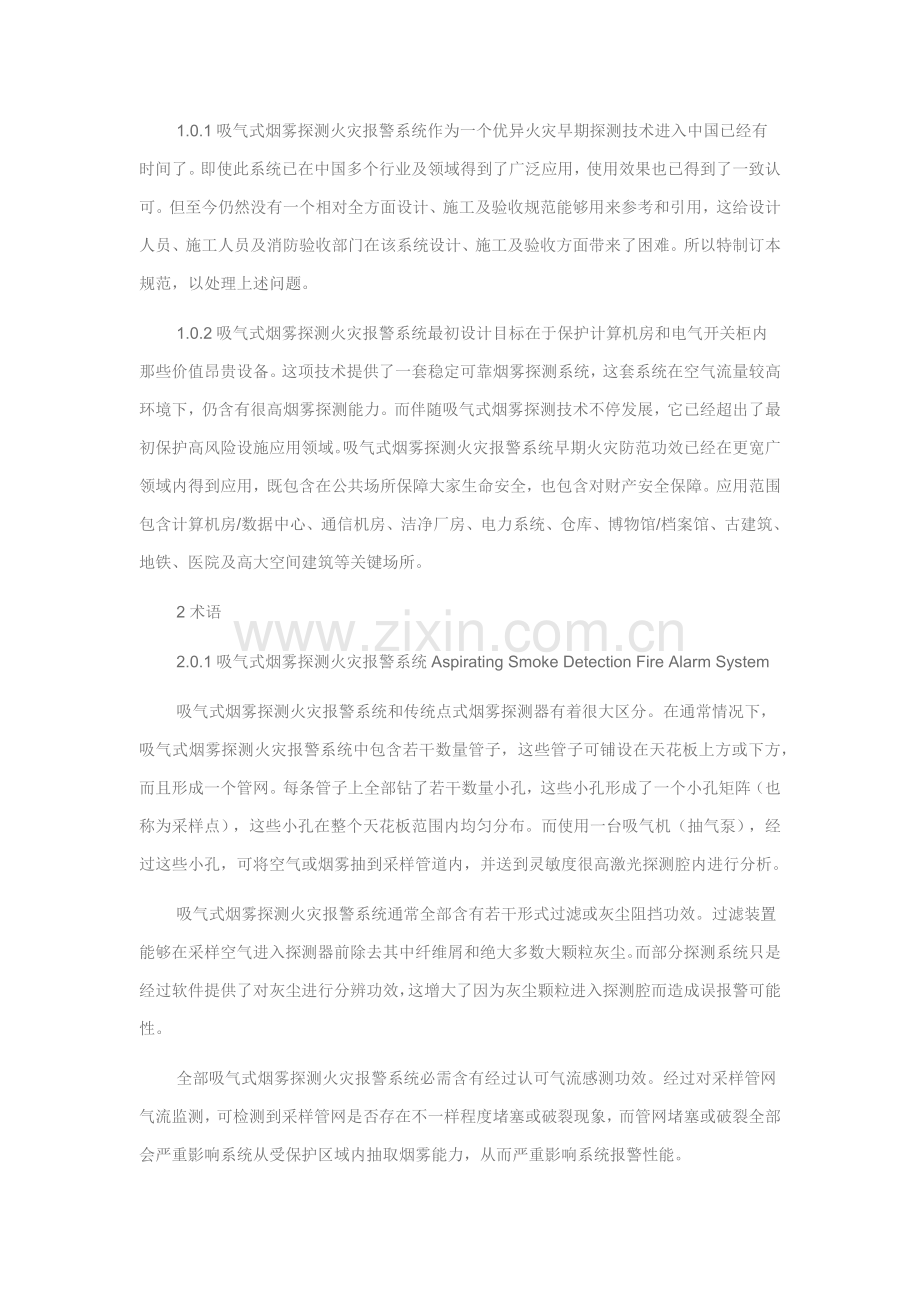

1、吸气式烟雾探测火灾报警系统设计、施工及验收规范DBJ01-622-条文说明目次1总则.222术语.233系统设计.263.1通常要求.263.2适用场所.263.3设计要求.28系统施工.304.1通常要求.304.2施工要求.305系统调试.335.1通常要求.335.2调试要求.336系统验收.356.1通常要求.356.2验收要求.356.3系统运行.361总则1.0.1吸气式烟雾探测火灾报警系统作为一个优异火灾早期探测技术进入中国已经有时间了。即使此系统已在中国多个行业及领域得到了广泛应用,使用效果也已得到了一致认可。但至今仍然没有一个相对全方面设计、施工及验收规范能够用来参考和引用,
2、这给设计人员、施工人员及消防验收部门在该系统设计、施工及验收方面带来了困难。所以特制订本规范,以处理上述问题。1.0.2吸气式烟雾探测火灾报警系统最初设计目标在于保护计算机房和电气开关柜内那些价值昂贵设备。这项技术提供了一套稳定可靠烟雾探测系统,这套系统在空气流量较高环境下,仍含有很高烟雾探测能力。而伴随吸气式烟雾探测技术不停发展,它已经超出了最初保护高风险设施应用领域。吸气式烟雾探测火灾报警系统早期火灾防范功效已经在更宽广领域内得到应用,既包含在公共场所保障大家生命安全,也包含对财产安全保障。应用范围包含计算机房/数据中心、通信机房、洁净厂房、电力系统、仓库、博物馆/档案馆、古建筑、地铁、医
3、院及高大空间建筑等关键场所。2术语2.0.1吸气式烟雾探测火灾报警系统Aspirating Smoke Detection Fire Alarm System吸气式烟雾探测火灾报警系统和传统点式烟雾探测器有着很大区分。在通常情况下,吸气式烟雾探测火灾报警系统中包含若干数量管子,这些管子可铺设在天花板上方或下方,而且形成一个管网。每条管子上全部钻了若干数量小孔,这些小孔形成了一个小孔矩阵(也称为采样点),这些小孔在整个天花板范围内均匀分布。而使用一台吸气机(抽气泵),经过这些小孔,可将空气或烟雾抽到采样管道内,并送到灵敏度很高激光探测腔内进行分析。吸气式烟雾探测火灾报警系统通常全部含有若干形式过
4、滤或灰尘阻挡功效。过滤装置能够在采样空气进入探测器前除去其中纤维屑和绝大多数大颗粒灰尘。而部分探测系统只是经过软件提供了对灰尘进行分辨功效,这增大了因为灰尘颗粒进入探测腔而造成误报警可能性。全部吸气式烟雾探测火灾报警系统必需含有经过认可气流感测功效。经过对采样管网气流监测,可检测到采样管网是否存在不一样程度堵塞或破裂现象,而管网堵塞或破裂全部会严重影响系统从受保护区域内抽取烟雾能力,从而严重影响系统报警性能。2.0.2遮光率Obscuration烟雾浓度计量单位%obs/m和可视距离对应关系如上图所表示,能见度越高,烟雾浓度也越低。有时也被称为减光率。2.0.3采样管Sampling Pipe
5、依据应用环境不一样,能够选择多个采样管道类型,常见有PVC管,CPVC管,HFT管,ABS管,钢管,铜管等。在使用时需照产品说明书要求进行安装。2.0.5毛细管采样点/孔 Capillary Sampling Point/Hole上图为经典毛细管采样点部署方法2.0.6末端帽可依据要求在末端帽上开孔。末端吸气孔关键是为了降低烟雾传送时间,末端吸气孔越大,通常烟雾传送时间会越短,不过同时进入其它采样孔气流就会越少。2.0.11标准采样StandardSampling标准地板下、天花板下和回风口处采样采样主管天花板微型采样点接头隐蔽式采样点毛细管2.0.12回风采样ReturnAirSamplin
6、g标准风管内采样标准回风口采样2.0.13机柜采样CabinetSampling标准柜内和柜上采样2.0.15烟雾分层SmokeStratification分层现象指是经过体积很大空气相互作用,在空气中形成层化空气层。这些空气层起到了阻挡空气自由流动作用,并能够阻挡烟雾向上运动,使其不能上升到屋顶位置,此种现象产生关键是因为空间内空气受热及冷却造成。在高大空间中因为烟雾分层对火灾探测影响犹为突出。柜上采样气流方向毛细管柜内采样气流采样管排气管3系统设计3.1通常要求3.1.1因为吸气式烟雾探测火灾报警系统并未被纳入到需要进行3C认证消防产品清单中。故该产品现在没有3C证书,但应含有国家权威消防
7、设备检测机构出具检测汇报,不然不能够被使用。3.1.2根据要求,和吸气式烟雾探测器一起使用消防报警控制器,必需和该吸气式烟雾探测器在接收国家权威消防设备检测机构检测时所连接消防报警控制器含有同一型号。3.1.4假如采样孔设计很均匀,即采样管网气流平衡性很高话,采样孔灵敏度=探测器灵敏度X实际采样孔数量。比如一台高灵敏度探测器灵敏度为0.005%obs/m,那么假如采样管网上开了100个孔,采样孔灵敏度就近似为0.5%obs/m。比如一台较高灵敏度探测器灵敏度为0.02%,那么假如采样管网上开了50个孔,采样孔灵敏度就近似为1.0%obs/m。比如一台一般灵敏度探测器灵敏度为0.05%obs/m
8、,那么假如采样管网上开了24个孔,采样孔灵敏度就近似为1.2%obs/m。从上面数据能够看出,采样孔越多,相对于每个采样孔灵敏度就会越低。所以为了确保系统可靠性和灵敏度,不许可无限制地开孔,有些探测器即使号称灵敏度能够达成0.001%obs/m,可是并不能真在采样管网上开800个孔,因为探测器报警灵敏度阈值不可能真设定为0.001%obs/m,不然即使是很洁净空气无需任何烟雾全部会让引发它报警,而且,开了这么多孔以后,每个采样孔吸力会严重不足,将造成每个采样孔实际灵敏度远远不如一个常规点式感烟探测器灵敏度。在进行系统设计时,需严格根据设备厂商所提供系统参数进行。3.1.5本条参考了现行国家标准
9、火灾自动报警系统设计规范GB50116中相关要求。因为吸气式烟雾探测火灾报警系统是对于不一样探测区域进行探测和报警,所以为了便于查找火源,对探测区域面积进行了限定。3.1.6探测区域环境条件越一致,采样孔间气流平衡性就越好。相对于每个采样孔灵敏度就越靠近。3.1.7探测器宜含有四级(警告、行动、火警1、火警2)报警输出功效,最少不得少于两级(预警、火警)报警输出。3.1.8探测器应对每根采样管气流量进行连续监视并发出气流报警信号,最多为四级(紧急高、非紧急高、紧急低、非紧急低),最少不得少于两级(高、低)。3.2适用场所3.2.1吸气式烟雾探测火灾报警系统不仅能够适适用于全部要求使用烟感探测系
10、统场所及环境中。而且还能够很理想地适用和应用于下列特殊环境中:1高空气流量场所如电信机房、计算机房、无尘室等任何经过空气调整作用而保持正压场所。在这些场所中,烟雾通常被气流高度稀释,而且因为气流作用,通常烟雾并不会上升到天花板位置。这给传统烟雾探测技术带来了困难。而吸气式烟雾探测技术因为采取主动吸气式采样方法,而且系统通常含有很高灵敏度,加之布管灵活。所以就成功地处理了气流对于烟雾探测影响。2大面积空阔场所如仓库、厂房、展览大厅等任何大面积开敞空间。在这些场所中,因为屋顶通常较高,火灾所产生烟雾可能伴随烟雾上升而快速被稀释。而在这类建筑物中存在气流和烟雾分层现象也会影响到烟雾扩散。在高度较高地
11、方,烟雾浓度会变得相当低,有可能不足以引发点式或对射式烟雾探测器动作。而因为高灵敏度吸气式烟雾探测系统含有很高烟雾探测灵敏度,就能够有效地探测到大面积空阔场所烟雾。而且,因为不需要人员抵达天花板位置进行维护,全部维护工作在吸气式烟雾探测系统探测器处就能够完成。所以吸气式烟雾探测系统在维护上也含有显著优势。3低温场所-如冷冻仓库等。在这些场所中进行烟雾探测关键问题来自于冷凝现象和冰晶生成。而吸气式烟雾探测系统只需要将采样管网安装在低温区域内,探测器能够被安装在低温区域以外,从而有效处理了低温对于火灾探测影响。4需要进行隐蔽探测场所如文化/遗产建筑。为了美观起见,在艺术陈列馆和遗产建筑物中,通常要
12、求将烟雾探测装置隐蔽部署。而传统烟雾探测技术极难作到这一点。而吸气式烟雾探测系统可将主采样管隐藏在建筑物结构中,而只将带有末端采样头毛细软管部署在探测区中。这些空气采样毛细软管还能够被描绘上某种图案,从而达成最好隐蔽效果。5肮脏/多灰尘恶劣场所如矿井、隧道、货物输送通道、食品加工厂等会产生大量粉尘肮脏环境。这些场所恶劣环境将很快造成传统点式探测器发生误报警、受到污染或被损坏。而吸气式烟雾探测系统则能够经过采取含有一些形式灰尘分辨或过滤装置来实现对肮脏/恶劣环境有效探测。6需要进行火灾早期探测关键部门场所如银行数据中心、电力部门变配电室、机场控制塔等能够影响该系统完成其预定功效最为关键部门。不管
13、外界情况怎样,也要确保关键部门设施能够连续安全运行。上述部门不许可在服务上出现任何微小中止,或数据丢失情况。运行连续性至关关键,尤其是在交易量很高时或在运行时段,不然将会造成严重经济损失。在这种情况下,因为高灵敏度吸气式烟雾探测系统高灵敏性,所提供早期预警有利于在火灾发生早期采取快速响应方法,从而有效确保了业务运行连续性。7人员密集,不易进行火灾疏散场所如机场候机楼、火车站、地铁站等。这些场所在高峰通行时段人群密集度是很高,而因为高灵敏度吸气式烟雾探测系统高灵敏性,所提供早期预警能够确保人群安全疏散所需时间,而同时也能够满足高难度环境条件要求,所以尤其适适用于公共交通系统火灾防范。8有强电磁波
14、产生或不能被电磁干扰场所如微波暗室、通信机房等。经过EMC测试吸气式烟雾探测系统即不会产生电磁波也不会受到电磁波影响,所以尤其适适用于这类场所火灾防范。9人员不宜进入场所如含有易爆物质、化学品或核辐射场所。通常这类场所对于人员进入维护限制十分严格。而吸气式烟雾探测系统能够被设计成在危险环境以外实施维护方法。所以尤其适适用于人员不宜进入危险场所火灾防范。3.3设计要求3.3.1因为一个采样孔被视作一个点式感烟探测器,所以在设置有采样孔区域就不需要反复设置点式感烟探测器了。采样孔孔径和采样管道开孔数量相关,孔数越多,孔径越小;孔数越少,孔径越大。通常情况下,采样空空经在2mm至5mm之间。因为不一
15、样品牌探测器吸气泵功率不一样,所以采样孔孔径大小宜由探测器生产厂商提供。必需时,能够采取厂商提供模拟计算软件来计算出采样孔孔径大小。3.3.2当采样孔在高气流环境下部署时,因为烟雾很快就会被高速流动气流所稀释,所以要将每个采样孔烟雾灵敏度提升,所以每个采样孔保护面积应对应缩小。此表参考了NFPA72中相关条款。3.3.3当一个采样孔被堵塞后,该采样孔即失去了探测烟雾能力,为了降低采样孔被堵塞所造成风险,任何独立探测区域内最少应有2个采样孔。这么当其中一个孔被堵塞时,另外孔仍能够提供基础探测。3.3.4本条款要求关键是为了能使更多气流进入到采样孔中,从而提升系统探测性能。3.3.5从最末端采样孔
16、处加烟测试,到探测器显示出烟雾浓度升高时,最大许可时间不应大于120s。从探测器探测到烟雾到发出报警响应所经过时间不应大于60s。3.3.6倒数第二个采样孔气流量和其它采样孔平均气流量之比,就是采样孔平衡性。此值越大则说明进入每个采样孔气流越均等,相对于每个采样孔灵敏度越靠近。3.3.7不包含末端开孔全部其它采样孔气流百分数总和就是采样孔气流分配率,此值越大则说明进入到末端采样孔相对气流量越小。3.3.8当采样管道采取毛细管部署方法时,毛细管长度不能过长,不然将影响毛细采样孔进气量,从而影响系统探测性能。3.3.9手杖式管道梁间采样3.3.10本条款要求关键是为了克服热分层对于烟雾探测影响。3
17、.3.13因为仓库内货架会严重阻碍烟雾上升,所以需要在货架内设置采样孔,从而提升系统探测性能。当货价高度超出12m时,应在货价内部垂直方向上进行多层布管,以下图所表示。采样孔梁间区域货架内进行多层采样3.3.14因为需要保护不一样对象或存在气流非恒定状态,有些时候需要应依据探测区域内实际情况分别或组合使用标准采样、回风采样及机柜内/上采样方法。3.3.15空气交换率越高,对于探测器灵敏度要求也就越高,当空气交换率大于20次时,非高灵敏型探测器灵敏度将难以满足要求。回风口处或风管内,因为含有较高气流流速,所以对于探测器灵敏度要求较高。故应选择高灵敏型探测器。3.3.16本条款参考了NFPA76相
18、关条款要求。3.3.19本条款要求是为了克服进气和排气管道间压力不平衡,从而使更多气流进入到探测器中,提升系统探测性能。3.3.20本条款要求是为了避免探测区域内腐蚀性或毒性气体经吸气式烟雾探测系统排气管道被泄漏到非探测区域从而造成污染。3.3.21本条款要求首先是为了便于对系统进行维护,其次,也是为了避免探测器受到不宜环境影响。3.3.23当将吸气式烟雾探测系统作为气体灭火系统一路烟感报警信号时,报警输出应选择火警等级,从而提升系统可靠性。系统施工4.1通常要求4.1.1设计图纸是施工基础技术依据,为正确指导施工,应坚持按图施工标准。因为现场条件及需求改变,需要对图纸进行变更时,必需由专业设
19、计人员作出变更设计,采样管网设置变更,还需出具变更验证汇报。4.1.3考虑到在施工过程当中,管网部署,采样点设置,设备选择,安装全部有可能发生变更,和原设计产生偏差,故应提交对应资料和文件,确保在管网施工完成后,调试工作能够顺利地进行。4.2施工要求4.2.1参考现行国家标准火灾自动报警系统施工及验收规范GB50166相关要求,吸气式烟雾探测火灾报警系统所采取信号线,电源线应采取铜芯绝缘导线或铜芯电缆。当额定工作电压不超出50V时,选择导线电压等级不应低于交流450V。4.2.2在通常环境下,吸气式烟雾探测火灾报警系统采样管及其配件只要使用达成难燃要求PVC、ABS塑料管即可满足要求;但在如监
20、狱、电厂、仓库等特殊应用环境下,则需使用金属管如:镀锌钢管、铜管等,以确保采样管道对强度要求。对于长度较长,且干扰较多场所,信号电缆应采取屏蔽双绞线,且信号线长度应满足设备节点间通讯距离相关限制.避免因为电缆长度超长,从而造成信号过渡衰减,影响系统正常通讯。4.2.3采样管网为吸气式烟雾探测火灾报警系统关键组成部分,其规格,强度,质量将影响系统探测效果,在实际应用中应严格遵守。4.2.4在吸气式烟雾探测火灾报警系统中,设置在采样管上采样孔将起到采集空气样品作用,为了使采样管上全部采样孔能够取得最高探测性能,同时确保不一样采样孔之间探测性能大致相同,能够利用吸气式烟雾探测火灾报警设备生产商提供专
21、用管网系统验证软件加以评定,以此作为采样孔直径确实定依据。4.2.5在标准采样方法下,采样管末端需要开孔,经过调整末端开孔大小,能够调整空气样品在采样管网中传输速度.末端孔越大,烟雾样品抵达探测器时间就相对越短。但假如末端孔过大,由此进入空气会对其它采样孔采集到烟雾样本起到稀释作用,对探测将产生不利影响。所以末端孔大小应合适,能够利用吸气式烟雾探测火灾报警设备生产商提供专用管网系统验证软件加以评定,以此作为末端孔直径确实定依据。但在回风管道内采样方法下,不需要设置末端孔。4.2.6本条款对采样孔加工工艺作了简单要求,目标在于避免因为加工过程当中产生毛刺、不光滑管道内壁会附着灰尘及空气中纤维物质
22、,最终造成采样孔或采样管道堵塞,使系统无法正常探测。4.2.7本条款所要求内容出于两方面考虑:首先为了有效采集空气样品,需要确保整个管网气密性,所以全部管道连接处全部应用胶水可靠粘接,并应能承受以后管道吹扫时所产生压力。其次为了确保以后系统维护方便,不能够在采样管道进入探测器位置使用胶水进行粘接。4.2.8当采样管道在地板下,天花板上安装时,应采取独立固定装置,不可固定于吊顶吊杆和防静电地板支撑脚上。而且在地板下和吊顶上安装时应避免和其它管线搭接,以免使采样管网受力,造成使管道断裂。4.2.9超出m以上采样管,不仅要求安装对应吊杆,而且要求加装水平横梁,用于固定采样管.横梁能够采取型材,钢索等
23、材料,目标是使采样管安装稳固,美观。4.2.10清理采样管内杂物,是采样管道施工中不可缺乏一个关键步骤,不然会直接影响系统过滤器寿命,甚至损坏进气总成和气泵。为了避免采样管内留存杂物,应先打好采样孔,并对采样孔周围和管道内残屑处理完后才能够和已安装好管网进行粘连.为可靠起见,采样管网施工完成后,还应使用高压空气对安装好采样管网进行吹扫,其后才能和探测器进行连接。4.2.11在采样管道经过建筑物变形缝时,应采取规范中要求方法,避免管网因为建筑变形造成变形或断裂。4.2.12本条款要求要求采样管网在需要拐弯时,为了不影响气流在管网里流动,必需采取专用,符合规范中所要求曲率要求弯头。通常使用弯头曲率
24、为70mm,不得使用直角弯头或其它常规管路配件来替换。在实际施工中,也不可使用弯管器弯曲采样管来使管路拐弯。这么取得拐弯会因为以后变形回弹,使采样管网承受应力,造成管网连接处断裂,破坏整个采样管网气密性。4.2.13本条款要求了采样管网当中采样孔设置要求,采样孔设置,参考了现行GB50116中对于点式感烟探测器设置通常要求。对于内梁高度超出600mm探测区域,可采取手杖式采样方法,在梁间最高点设置探测孔。4.2.14回风管道内采样是吸气式烟雾探测报警系统中一个关键探测方法,能够有效避免空调及空气循环系统对烟雾探测系统不良影响。在实际应用中,应将经探测器探测后样品空气送回回风管道内。且采样管和排
25、气管之间最小距离为300mm。排气管管道中线回风管道采样管采样和排气管呈斜对角放置,以确保采样管和排气管之间气流平衡。4.2.15探测器安装应以牢靠,便于操作为基础标准。同时应考虑易于拆卸,便于维护,另外探测器能够依据要求进行倒置安装,比如在多尘、潮湿等恶劣环境下使用时,必需进行倒置安装。4.2.16本条款参考了现行国家标准GB50166相关要求,探测器安装高度应以易于调试、检修为标准。4.2.17探测器在安装前,应对其关键部件外观,数量进行查对,并应对其功效进行加电测试。检验合格后,方可进行正式安装。4.2.18因为在实际使用过程当中,引入探测器内部线缆较多,其中包含供电电缆,信号电缆,控制
26、电缆,有时线径较粗,而且探测器内部接线空间较小,所以,为了提升线路可靠性,并为了方便以后维护及测试,应严格实施本项要求。对于接入探测器内部各类线缆,应按要求作出标识,方便于以后检修。按消防设备通常要求,探测器主电源应采取消防电源,避免使用插头连结,以确保设备可靠运行。4.2.19对于多尘和含有腐蚀性气体应用环境,系统必需加装不一样类型外置过滤器,以确保系统长时间可靠运行。外置过滤器应加装在采样管路靠近探测器位置,且应设置于全部采样孔之前。为了维护检修方便,外置过滤器和采样管道间不应使用胶水进行连结,但要作到连结紧密,而且外置过滤器安装位置必需是轻易进行维护位置。对于分区型探测器,外置过滤器需要
27、逐管设置,不能共用。4.2.20当在冷库中使用时,为了预防冷凝水进入探测器内部,探测器宜倒置安装,并应设置排水管。以下图所表示。探测器,截止阀,集水器,采取透明排水管道以看清水位高低,T型三通,5系统调试5.1通常要求5.1.1吸气式烟雾探测火灾报警系统调试工作是一项技术性很强工作,设备部件较多,参数设置需要结合现场环境进行,而且对于不一样应用场所需要设置不一样系统参数。全部这些工作,将直接影响到系统以后工作情况,对于不合格调试,轻则造成系统性能下降,重则造成系统失效。所以吸气式烟雾探测火灾报警系统调试工作,必需由受过专门培训专业技术人员按要求来完成。5.1.2吸气式烟雾探测火灾报警系统通常由
28、探测器,报警显示单元,系统编程设备,计算机网络接口,集中监控系统,采样管网和其它被控设备组成。所以在设备调试开始时,应确定设备种类,数量,连接状态等等,只有全部设备情况和原设计要求相符合时,方可按要求进行设备统一调试。5.1.4作为调试工作一部分,在系统调试完成后,应向相关部门提交系统调试汇报,并要确保调试汇报正确性和真实性。5.2调试要求5.2.1系统调试必需在整个系统设备安装完成前提下进行。并应严格参考国家相关消防自动报警系统相关要求实施。同时,因为吸气式烟雾探测火灾报警系统通常包含有调整范围很宽变量参数,(比如:烟雾报警阈值,气流故障报警阈值等等),所以系统调试工作必需结合保护现场实际环
29、境和系统本身调试要求进行。系统加电调试,必需要在对整个系统进行过仔细检验基础上进行。1吸气式烟雾探测火灾报警系统大多含有很宽灵敏度调整范围,所以系统报警阈值调整应严格参考现场环境情况设置.通常能够采取经验算法(通常由设备供给厂家提供)或设备支持环境自学习功效对环境情况进行检测,最终自动确定报警阈值.在通常情况下,不得凭主观经验设置报警灵敏度。为了预防误报,能够合适设置报警延时,以过滤因为偶然烟雾所造成误报,延时时间能够依据环境情况灵活设置。2吸气式烟雾探测火灾报警系统采样管网是整个系统关键组成部分,也是一个轻易出现问题微弱步骤。所以探测器必需含有对管网情况监控功效。合适设置管网异常气流报警参数
30、,能够有效监控管网工作情况,能够在采样孔堵塞,采样管网断裂等异常情况发生时立即发出报警。采样管网气流故障报警阈值,应严格根据设备要求设置,不得为了避免气流故障被立即发觉,而将气流故障报警阈值设置过宽,或在没有处理管网故障情况下,反复标定管网初始气流值。3吸气式烟雾探测火灾报警系统在通常情况下,其气泵转速是能够调整,实际应用中,需要依据实际情况设置气泵转速,以提升采样效率。气泵转速调整需要依据吸气式烟雾探测火灾报警系统专用验证软件加以验证。4对于多台设备共同组成系统,系统中每一个设备全部有一个本身识别代码,这个号码在网络中是唯一,在系统调试之前,必需将该代码确定,至于设备名称,则是表明设备安装位
31、置信息,能够依据情况而定。5吸气式烟雾探测火灾报警系统必需含有事件统计功效。用户能够依据需要选择需要纪录项目,不过,消防规范所要求项目,比如:报警时间,地址,操作等方面信息必需被统计下来。6大多数吸气式烟雾探测火灾报警系统均含有继电器输出控制功效,调试时能够依据需要,灵活设置。但应注意,所控设备控制端假如是有源触点情况下,必需考虑探测器继电器输出端触点容量,假如超出标称容量,须安装中间继电器加以隔离。7对于有特殊需求系统,能够参考吸气式烟雾探测火灾报警系统说明书加以设置。5.2.2系统调试过程中,必需确保系统对来自于不一样采样管,或同一采样管上不一样采样孔采集到烟雾样本,做出合适响应,并作出对
32、应报警指示。大多数吸气式烟雾探测火灾报警系统均含有指示不一样报警等级报警指示灯和表现烟雾改变程度LED柱状指示灯,其中柱状指示灯能够反应烟雾改变趋势及程度。另外,在部分高端产品中,还含有反应现场烟雾浓度数码指示窗口,从该窗口能够直观读到烟雾数值改变。利用设备这些功效,能够观察吸气式烟雾探测火灾报警系统是否对现场烟雾改变能够做出对应反应。对于不能做出对应反应系统,需要首先确定系统硬件设备工作是否正常,采样管网是否发生堵塞,断裂或置于异常气流环境当中,假如以上问题确实存在,则应首先排除。排除以后,再依据现场实际情况,对探测器参数作合适调整,以达成系统设计要求。5.2.3烟雾传输时间是吸气式烟雾探测
33、火灾报警系统一个关键性能参数,它决定着一个系统作出早期报警时间。从探测器所连接采样管最远端采样孔加烟测试,自加烟开始,到系统作出显著反应时间不得大于120s。这个时间和探测器气泵转速,管网所处环境,采样孔及末端帽开孔大小全部有直接关系。在系统调试之前,以上参数均应由专用验证软件加以验证。5.2.4吸气式烟雾探测报警器及其集中显示装置功效测试,包含:预/火警报警功效、系统故障报警功效、气流故障报警功效、指示灯测试功效、复位功效、静音功效及报警隔离功效。应根据产品说明书要求,诸项进行。大多数吸气式烟雾探测火灾报警系统均含有分级报警功效,能够将火警区分为预警,火警等多个等级,经过调试,能够依据现场实
34、际情况,将报警等级设置出合适间隔,确保探测器在火灾发生不一样阶段做出合适报警。5.2.5和上一条不一样是,吸气式烟雾探测器集中显示和控制装置功效测试,需在连接着探测器报警控制器上进行。包含:预/火警报警功效、系统故障报警功效、气流故障报警功效、消防报警控制器指示灯测试功效、系统复位功效、消防报警控制器静音功效及报警隔离功效。5.2.6作为火灾报警系统,在火灾发生时,不仅要发出报警,同时,也含有对应报警联动功效。所以在调试过程中,系统外围设备,也应该是系统调试关键组成部分。经过调试,应按实际应用要求,设置对应联动关系,使外围设备能够在要求时间,做出正确动作。6系统验收6.1通常要求6.1.1吸气
35、式烟雾探测火灾报警系统作为火灾自动报警系统一个分支,其完工验收工作必需首先满足火灾自动报警系统相关规范。以此为基础,结合设备特点,对系统进行验收。6.1.2系统完工验收是对系统施工质量全方面检验,各相关方面应共同参与验收,既可表现联合验收,各负其责,又能够在发觉问题时便于协商处理。6.1.3本条要求系统验收前,建设单位在消防系统完工后,应正式向当地公安消防监督机构提交申请验收汇报,并送交部分必需图纸和资料,其中系统完工表由公安消防机构统一印制,由甲方到公安机关领取,由甲方和施工单位填写后送交公安机关。经过验收使甲方和公安机关全方面了解工程中使用产品类别、数量、生产厂家等情况。为了加强消防设备维
36、修、管理,在验收时建设单位就应确定消防设备管理、维修人员,并报公安机关立案,方便公安机关对管理维修人员进行培训和管理。施工图纸资料、隐蔽部位安装统计及调试汇报均由施工单位提供。6.2验收要求6.2.1验收过程中,应首先依据原设计图纸,查对采样孔和探测器数量是否一致。6.2.2采样孔实际安装数量在100个以下者,从各采样管任意抽验10个采样孔。在实际验收过程中,除了应该满足数量要求外,还应注意以下几点:1所测试采样孔必需相对均匀分布在不一样采样管上。2应对显著存在环境差异采样孔分别给予测试。3对于不一样采样方法必需分别给予测试。6.2.3因为系统采样管网部分气密性是管网工作一个关键确保,所以对管
37、网安装情况,应给予足够重视。1关键部件必需采取专用部件,比如弯头,不得使用弯管器来制成。2采样管网安装不得因扭曲存在应力,以免以后断裂。3采样管网上任何位置不得有任何物品,管道和其搭接,致使管网受力。4采样孔处必需做出合适标识。6.2.4按火灾报警控制器数量,在验收中抽验3050是很常见。对部分较小工程,实际安装数量在5台以下者,验收时进行100功效试验;实际安装数量在610台者,抽验5台。6.2.5本条款中项目,应为系统基础功效,验收时,必需对本条款中内容作出全方面测试,并按要求提供验收汇报。6.2.9电源测试当中,主备电输出电压偏离范围不应超出设备标称电压偏离范围50%,尤其是在电源供电设
38、备较多,且供电线路较长情况下。对于靠近电压偏离临界值情况,必需进行系统报警状态测试。因为系统报警状态耗电量要比静态时用电量有所升高。6.2.10在系统验收中,被抽验装置应该是全部合格。不过因为多方面原因,可能出现部分差错。为了既确保工程质量,又能立即投入使用,许可当场对差错进行纠正和修复,修复合格后,可作为一次验收合格。如第一次验收不合格,消防监督机关应在限期修复后,进行第二次验收。第二次验收时,对有抽验百分比要求,应按条文要求百分比加倍抽验,且不得有差错。第二次验收不合格,不能经过验收。6.3系统运行6.3.2采样管网位置、采样孔数量及开孔大小直接决定了吸气式烟雾探测火灾报警系统性能,所以一
39、旦验收合格后,就不许可再进行更改了,若要进行变更,需首先得到相关消防监督机构认可。6.3.3本条款要求了使用单位必需安排专员负责系统管理、操作和维护,克服安而不置,置而不用现象。管理关键是加强日常管理。单位领导要重视,组织人员要落实。系统投入运行后,操作维护至关关键。尽管设备优异,设计安装合理,如管理不善,操作维护不妥,一样不能充足发挥设备作用。操作维护人员上岗前必需进行专门培训,掌握相关业务知识和操作规程,以免因为知识缺乏、操作不妥或误操作造成设备损坏或其它损失。当火灾自动报警系统更新时,要对操作维护人员重新进行培训,使其熟悉掌握新系统工作原理及操作规程后方可再上岗。操作人员应保持相对稳定。
40、6.3.4本条款要求了使用单位应建立系统技术档案及使用档案,将全部相关文件资料整理存档,方便于系统使用和维护。6.3.5不得因误报等原因随意切断电源,使系统中止运行。6.3.6因为吸气式烟雾探测报警系统含有很高灵敏度和很宽灵敏度设置范围,所以每个报警阈值需要在实际使用中做出必需调整,此项调整能够是在认真阅读产品说明书或在设备供给厂家指导下来进行。6.3.7采样管网吹洗,是吸气式烟雾探测报警系统维护工作关键内容,用户能够在设备供给厂家指导下,利用工具按计划进行。在通常情况下,能够利用压缩空气对采样管进行吹洗。在采样孔堵塞严重情况下,则需要逐一清扫采样孔。6.3.8过滤器作为吸气式烟雾探测报警系统
41、中关键部件,依据种类和功效不一样,需定时对过滤器给予清洗或更换。6.3.9此条款对每三个月内应作吸气式烟雾探测报警系统检验试验作了具体要求,用户应在设备供给厂家指导下按计划进行。SH97300高灵敏度激光吸气时感烟火警报警系统通常使用感烟火灾探测器,如点型离子和点型光电感烟探测器,其灵敏度范围比火焰探测器和感温探测器要高,适适用于保护一般工业和民用建筑。不过假如能对火灾进行超早期探测,即在不可见烟时就报警,则能够在火灾还未造成损失以前抢救、灭火,这将是最理想火灾探测报警方法。高灵敏度吸气式感烟火灾探测报警系统(简称HSSD系统),能够在烟尚不被人眼所见情况下,正确探测其存在并发出报警信号,其感
42、烟灵敏度比一般感烟探测器高出500倍,为超时期探测火灾提供了有效手段。HSSD原理HSSD探测器改被动等烟工作方法为主动吸气工作方法,主动抽取空气样本并进行烟粒子探测;同时,它采取了特殊设计检测室,高强度光源和高灵敏度光接收器件,使感烟灵敏度增加了几百倍。吸气式感烟火灾探测系统关键由用于抽取空气样本管道网络,抽气所需气泵或风扇,管道空气流速控制电路,烟粒子测量室,信号处理电路和报警信号显示电路等组成。吸气式感烟火灾探测器按其灵敏度可分为一般灵敏度和高灵敏度两种类型,国际上常见每米距离上感光率(%/m)或m值(dB/m)作为烟浓度测量单位。采取激光粒子计数器原理HSSD探测器在测量室结构设计上,
43、使测量光束方向、光接收器光接收方向及气流流动方向被分别设在相互垂直轴线方向上,以确保在空气样本中无烟粒了情况下,无光信号被接收器接收,使单个烟粒子产生唯一光脉冲信号。其测量光源为半导体激光器,激光器发出光束经水平器后,经过物镜并穿过测量室壁透孔聚焦在测量室中心,聚焦点(即测量区)很窄,大约为100m。光束经聚焦后,散开直射到测量室外部吸光材料上,被吸光材料吸收,以预防光反射作用。在进入测量室空气样本中无烟粒子存在情况下,没有光散射现象,光接收器接收不到光信号,无信号输出。在空气样本中有烟粒子存在情况下,烟粒子使光束发生散射,因为结构设计确保,仅仅由在聚焦点上烟粒子产生散射光可被光接收器接收到,
44、并产生一光电脉冲输出信号,该脉冲信号被作为一个烟粒计数。被统计下脉冲数,经深入运算处理后,和预先设定各报警等级响应阀值相比较,如达成某一报警阀值,则给出对应报警信号。HSSD应用 激光粒子计数式HSSD应用范围十分广泛,它尤其适合保护部分关键或危险场所,尤其适合对计算机、通信总机、控制设备、大型电站保护,它能够探测到过热电缆或元件,在其产生可见烟以前报警,便于立即采取方法,避免系统瘫痪造成重大损失。HSSD也为部分迄今为止采取一般火灾探测器难以保护场所提供了有效火灾探测手段,如高架仓库、海洋石油、钻井平台和空气高度流动场所,这些地方烟雾分层流动是设计安装一般探测器所难以处理问题,而采取HSSD
45、则十分有效和方便。对文物古迹采取HSSD保护也十分适宜,HSSD不会将电源引入探测点,含有防爆性能,而且它不需要暴露出来,不会影响古迹观瞻。英国伊丽莎白女皇皇冠就是采取英国Kidde Fire Protection企业HSSD系统保护。智能大厦是现在建筑发展趋势,智能大厦控制中心是至关关键,其控制室和关键控制设备全部需要采取HSSD系统保护,以避免一旦发生火灾造成整个大厦瘫痪。HSSD是智能型探测报警系统。HSSD保护区域可大可小,大到平方米,小到计算机柜。技术性能最大保护面积平方米探测分区:4个灵敏度0.0043-2.0dB/m接口RS485含有环境自学习能力含相关键部件自检和告警功效能够和SH9400系统复合使用应用于机房、珍贵物品库房、关键文物和特种保护场吸气式空气采样烟雾探测系统设计施工和安装(-07-31 10:47:18)转载标签:杂谈摘 要:经过对吸气式
