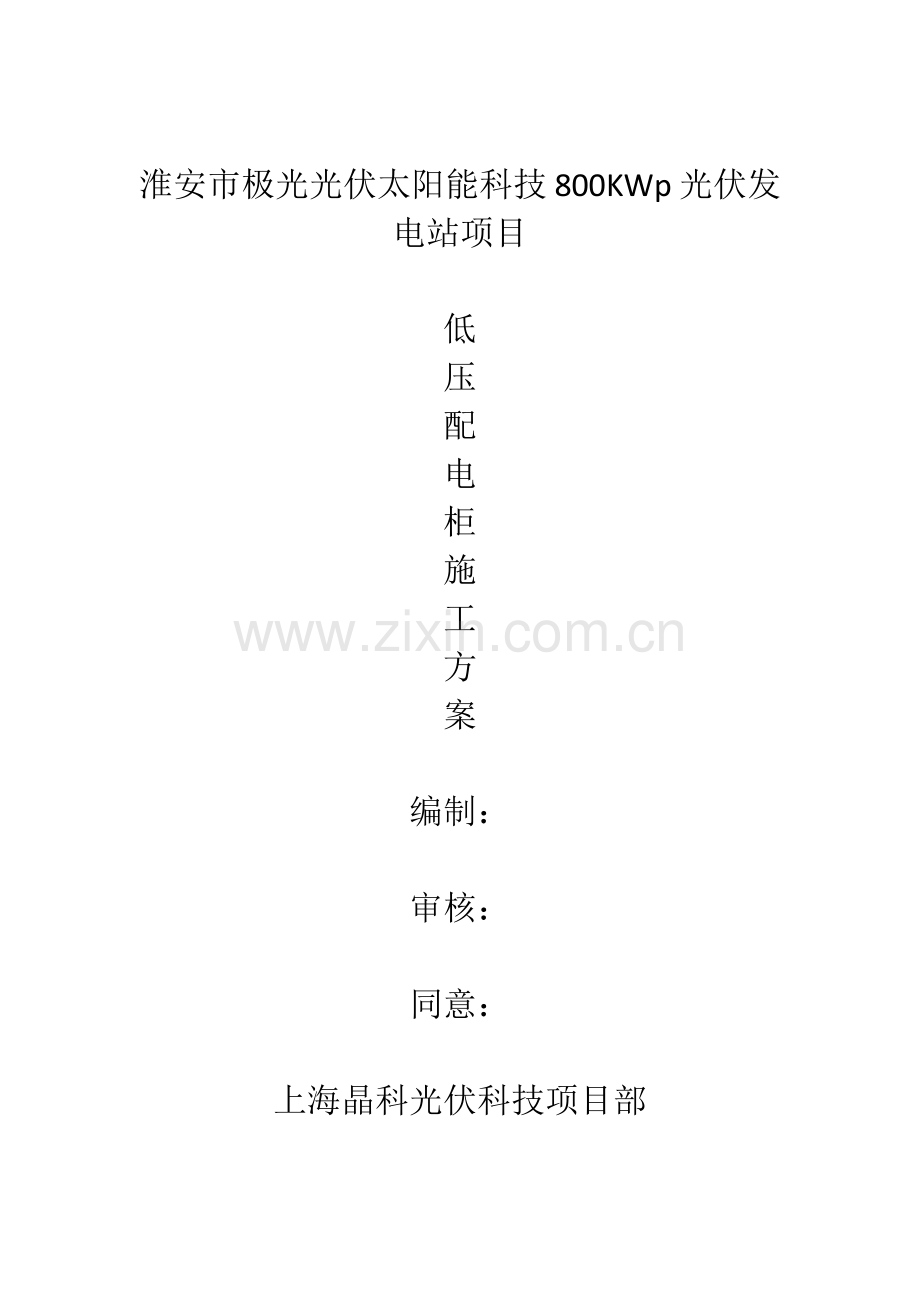

淮安市极光光伏太阳能科技800KWp光伏发电站项目

低
压
配
电
柜
施
工
方
案

编制：

审核：

同意：

上海晶科光伏科技项目部

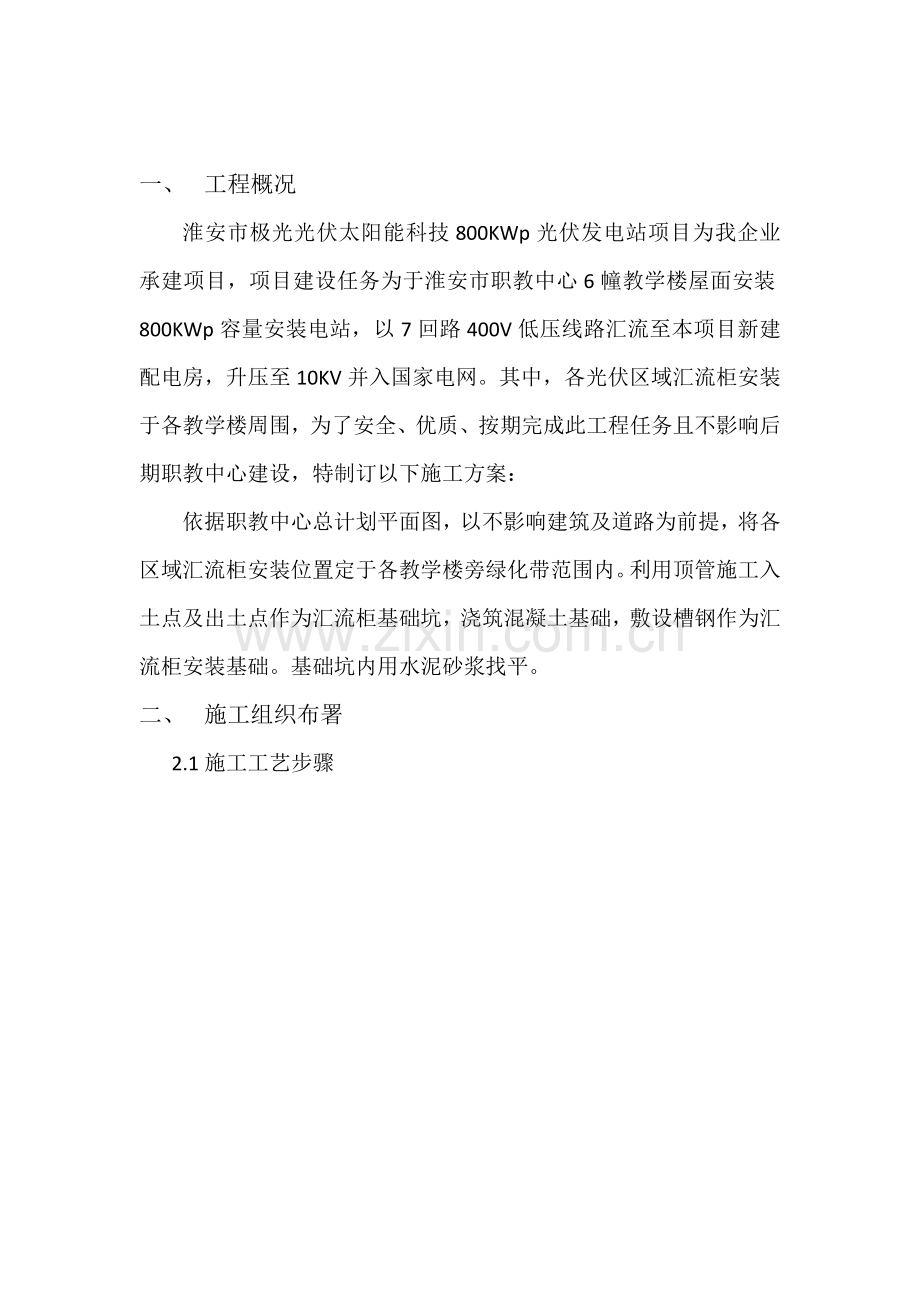

一、 工程概况
淮安市极光光伏太阳能科技800KWp光伏发电站项目为我企业承建项目，项目建设任务为于淮安市职教中心6幢教学楼屋面安装800KWp容量安装电站，以7回路400V低压线路汇流至本项目新建配电房，升压至10KV并入国家电网。其中，各光伏区域汇流柜安装于各教学楼周围，为了安全、优质、按期完成此工程任务且不影响后期职教中心建设，特制订以下施工方案：
依据职教中心总计划平面图，以不影响建筑及道路为前提，将各区域汇流柜安装位置定于各教学楼旁绿化带范围内。利用顶管施工入土点及出土点作为汇流柜基础坑，浇筑混凝土基础，敷设槽钢作为汇流柜安装基础。基础坑内用水泥砂浆找平。
二、 施工组织布署
2.1施工工艺步骤

进场

测量
勘察

开挖基础坑

接地体施工
垫层浇筑

立模植筋

接地体固定
槽钢固定

混凝土浇筑

设备就位

2.2施工组织和管理
依据工程实际情况，我项目部成立配电柜基础施工指导小组，聘用经验丰富施工队伍具体负责该工程项目标施工作业。
工程项目管理组和岗位责任框图
项目副经理

项目总工程师
项目技术员

施工班组长

施工班组

关键施工人员组织表
岗位
职责
人数
项目副经理
负责指挥组织生产，协调对外关系，对工程技术、质量、安全、进度等全方面负责
1
技术责任人
负责工程技术
1
施工班组长
负责施工队施工，协调各工序
1
立模工
基础模具施工
1
钢筋工
基础内钢筋施工
1
2.3 施工准备
2.3.1 施工准备
1、对拟浇筑配电柜基础地点进行勘察，查明该地段建筑基础、地下障碍物及地下公用管线种类、位置、埋深、走向及管材、尺寸等。依据相关部门管位交底，现场勘查情况进行复核；
2、准备好模具、钢筋、槽钢、商品混凝土等材料；
3、场地平整，确保基础坑大小满足施工要求；
4、施工区域周围搭建安全防护围栏，保障安全文明施工。

三、 施工过程
3.1 设备基础施工
施工次序：场地平整——放线及垫层施工——立模植筋——基础施工——槽钢安装定位——二次灌浆
3.1.1 依据设计要求，将槽钢进行加工，并进行除锈及刷防腐防锈漆；
3.1.2 槽钢埋设
1）直埋法：于商品混凝土浇筑同时，将槽钢埋设好，要求：水平误差不超出1mm，长度误差不超出5mm；表面可高出找平面5-10mm；水平调整完成后，应将接地体和槽钢进行焊接，并再次检验槽钢安装尺寸和水平情况，对不合格立即进行修改；
2）预留埋设：于商品混凝土浇筑同时，依据图纸在拟安装槽钢位置用预埋好钢筋，并留出槽钢安装位置；完成浇筑后，将槽钢和钢筋进行焊接，将槽钢和基础之间缝隙用水泥砂浆填充；
3.1.3 槽钢安装完成后，必需和接地网做可靠连接。槽钢接地做法：槽钢两端各自和接地扁钢可靠焊接，露出地面部分应刷防锈漆。
3.2 接地系统
接地网制作应严格遵守《电气装置安装工程接地装置施工及验收规范》要求；
接地体埋设深度：基坑底部以下1.5m；
搭接焊长度要求：扁钢和扁钢搭接为扁钢宽度2倍，且不少于三面焊接；圆钢和圆钢搭接为圆钢直径6倍，双面焊接；圆钢和扁钢搭接为圆钢直径6倍，双面焊接；
接地装置施工完成，应进行接地电阻测试。
3.3 设备安装
3.3.1 配电柜吊装
1）依据配电柜安装尺寸对柜位基础进行验收，经验收合格并达成安装条件后，方可进行设备吊装；
2）设备开箱检验；
3）配电柜就位后，将配电柜和槽钢进行焊接或固定；
4）施工完成在投运前，进行电气试验，合格方可投运。
3.3.2 配电柜安装
1）依据图纸，确定各配电柜安装光伏区域，将柜体放置于基础槽钢之上，用0.5mm铁片调整水平度柜体，每处不超出三片；
2）依据柜体安装螺栓孔位置及尺寸，在基础槽钢上用手电钻钻孔。
四、 施工质量管理
质量是项目后期运行根本，为确保分项工程优良目标，除运行《ISO-9002》标准外，项目部将建立完善质量管理网络和采取有效管理手段和方法来确保本工程优良目标实现。
1） 质量管理方法采取“二级监理”“五步到位”
二级监理：项目部质检部、监理单位
五步到位：操作要求交底到位；上下工序交接到位；上下班交接到位；关键部位检验、验收到位；现场检验、验收到位。
2） 质量管理网络
质量管理网络明确每一个人，每一个岗位在质量管理工作所应负担工作和责任，亲密注意工程实施过程中所发生情况，分析产生问题原因，利用最好对策，以确保工程保质保量完成。
五、 安全文明施工
5.1 安全施工
5.1.1 安全工作目标
1）无职职员伤死亡事故
2）无重大火灾事故
3）无重大有责地下管线损坏事故
5.1.2安全作业规程
1）开展安全技术交底
2）进入施工现场，必需遵守安全生产规章制度
3）服从施工责任人和安全管理员指挥
4）严禁酒后上班，严禁在严禁抽烟场所吸烟和用火，严禁任意拆除和挪动多种防护装置和警告、安全标志
5.1.3 专题安全管理方法
1）吊机施工
A、严格遵守“安全第一，预防为主”安全生产方针，并严格实施国家及行业各项安全规范，规程及标准
B、明确各级管理及岗位安全职责，全方面落实安全管理责任制
C、加强安全教育和安全培训，吊机司机持证上岗
D、作业人员需穿戴劳护用具
2）施工用电
A、施工现场电气设备必需有有效安全技术方法
B、必需常常对现场电气线路和设备进行检验
C、电源线路应采取三相五线制，确保绝缘良好
D、全部临时电源全部要设置有效漏电保护开关
