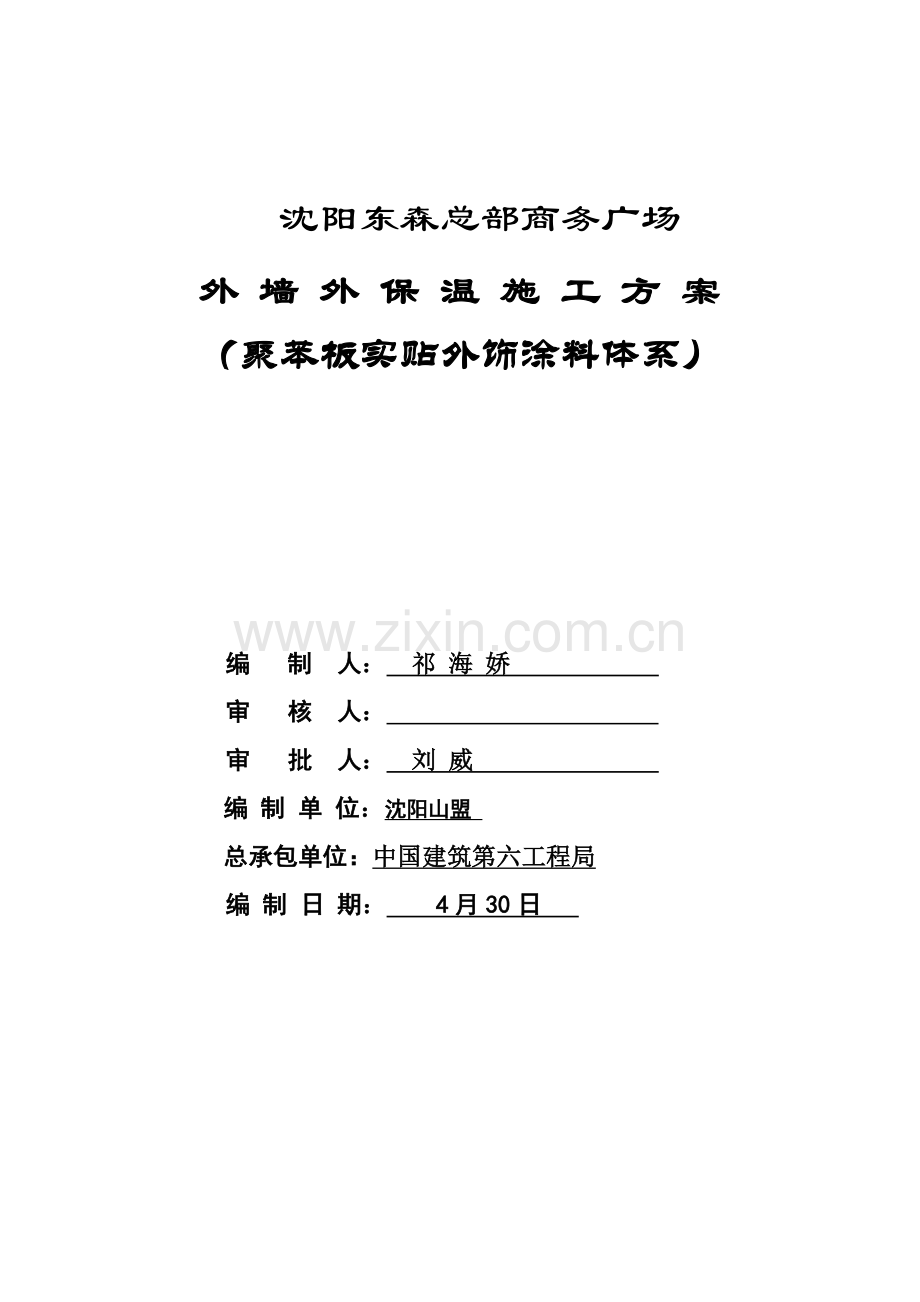

外墙苯板综合标准施工专业方案.doc

沈阳东森总部商务广场
外 墙 外 保 温 施 工 方 案
（聚苯板实贴外饰涂料体系）

编 制 人： 祁 海 娇
审 核 人：
审 批 人： 刘 威
编 制 单 位：沈阳山盟
总承包单位：中国建筑第六工程局
编 制 日 期： 4月30日

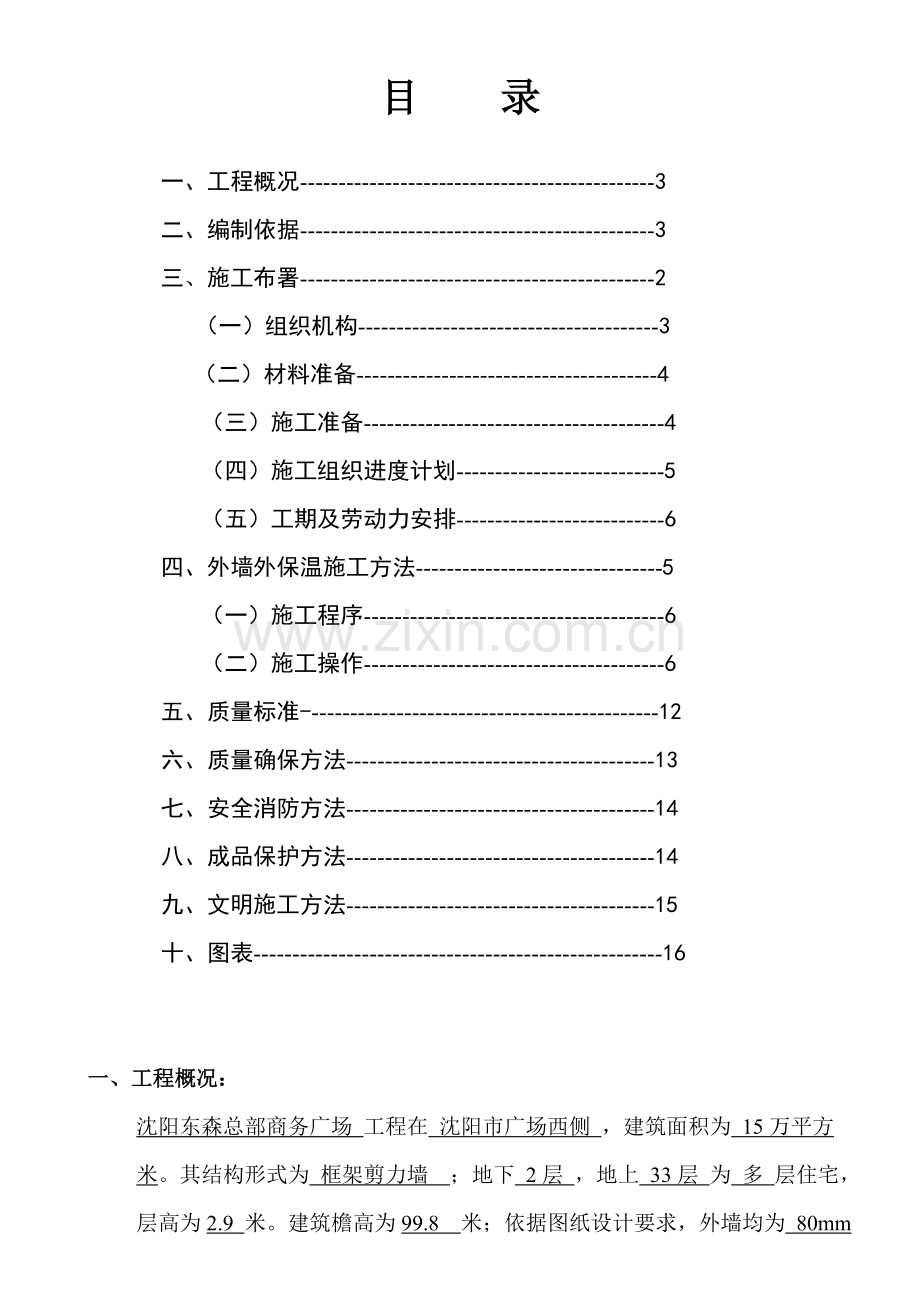

目　　录

一、工程概况----------------------------------------------3
二、编制依据----------------------------------------------3
三、施工布署----------------------------------------------2
（一）组织机构---------------------------------------3
（二）材料准备---------------------------------------4
（三）施工准备---------------------------------------4
（四）施工组织进度计划---------------------------5
（五）工期及劳动力安排---------------------------6
四、外墙外保温施工方法--------------------------------5
（一）施工程序---------------------------------------6
（二）施工操作---------------------------------------6
五、质量标准----------------------------------------------12
六、质量确保方法----------------------------------------13
七、安全消防方法----------------------------------------14
八、成品保护方法----------------------------------------14
九、文明施工方法----------------------------------------15
十、图表-----------------------------------------------------16

一、工程概况：
沈阳东森总部商务广场 工程在 沈阳市广场西侧 ，建筑面积为 15万平方米。其结构形式为 框架剪力墙 ；地下 2层 ，地上 33层 为 多 层住宅，层高为2.9 米。建筑檐高为99.8 米；依据图纸设计要求，外墙均为 80mm 厚聚苯板进行保温，聚苯板容重为 20kg/m3 。

二、编制依据：
1． 业主下发相关建筑施工图纸及招标文件；
2． 《外墙外保温施工技术规程》编号（DBJ／T01－38－）；
3． 《墙身-外墙外保温(节能65%)》编号88J2-9；
4． 《外墙外保温聚合物砂浆质量检验评定标准》编号（DBJ01－63－）；
5． 《耐碱玻璃纤维网格布》编号JC/T841－1999；
6． 《建筑装饰装修工程质量验收规范》编号（GB50210）；
7． 《混凝土结构工程施工质量验收规范》编号（GB50204）；
8． 《砌体工程施工质量验收规范》GB50203；
9． 《建筑施高处作业安全技术规范》JGJ80-91；
10． 《建筑机械使用安全技术规程》JGJ33-；
11． 《施工现场临时用电安全技术规范》JGJ46-881；
12． 《建筑安装工程资料管理规程》DBJ01-51-；
13． 其它相关规范、标准

三、施工布署：
（一）组织机构：
成立外墙外保温施工工程项目部，指定专员为工程项目部经理，负责该工程施工任务和和建设单位、监理单位、总承包单位协调配合工作。（详见现场管理机构图）

项目组成人员

（二）材料准备：
工程所需聚合物砂浆粘结层、抹灰层均由业主提供，采取上海凯钛建材企业生产粘接抹面剂。此产品为水泥基粉状产品，现场使用只需加水即可，抹面和粘接均采取此产品。
聚苯乙烯保温板也是由业主提供，要求采取阻燃型苯板，密度大于20KG/M3。
网格布和保温销钉由本企业采购

（三）施工准备：
1． 技术准备
① 参与施工相关人员要认真熟悉图纸、熟悉施工作法，掌握施工工序，做到心中有数。技术问题、图纸问题要在施工前得四处理和落实，立即办理设计变更和洽商。
② 立即编制施工技术交底、方法并办理好审批手续。
③ 配置专员负责技术资料搜集和整理工作。
④ 组织培训施工人员熟练掌握外墙外保温施工工艺。
⑤ 写好各工序书面技术交底，并在开工前组织工人进行交底。
⑥ 做好加工机械准备工作。
2． 施工前检验验收及施工作业条件
① 总承包提供合格基层，基层要经过相关单位验收合格后，方能进行保温施工。用2米靠尺和楔形塞尺检验基层，作为验收统计。对于表面不平涨模部位进行处理。
② 基层表面必需洁净坚固、无泥土、油垢、松散漏浆等。
③ 外墙和外门窗口施工及验收完成，基层达成《混凝土结构工程施工质量验收规范》（GB50204）中相关要求。
④ 施工机具准备
电动搅拌器、开槽器、电锤、抹子、托板、密齿手锯、壁纸刀、拉线、粗砂纸、计量工具、2米靠尺、墨斗、外接电源设备。
⑤ 气候条件
操作地点环境和基底温度不低于5℃，风力小于5级，雨天不能施工。
⑥ 施工作业条件
墙体保温外立面施工操作平台使用电动吊篮，电动吊篮由专业承包方负责安装拆卸。外墙孔洞必需堵实。
（四）施工组织进度计划详见附1
（五）工期及劳动力安排：
本工程外墙外保温施工面积：约 3 万m2，开工日期计划在5月18日左右，总工期控制在 60 天左右。要合理安排施工进度计划，工期紧、任务重，做到精心组织、精心施工。
四、 外墙外保温施工方法：
（一） 施工程序
标准层施工以层为单位，贴板从下往上，打磨、贴网、抹灰从上往下，常温施工时流水间隔12小时以上。
具体工艺步骤：
基层验收→放线→配粘结剂→粘贴翻包网格布→粘贴聚苯板→安装锚固件→打磨修理、隐检→抹底层抹面砂浆→压入翻包及增强网格布→贴网格布、将其压入砂浆→抹面层砂浆→补洞修理、验收→外饰面。
挂基准线
编制技术指导书导书
工序衔接交底
材料准备
基面验收
施工工具、人员
托架安装及粘贴翻包玻纤网布
粘贴聚苯板
打磨、修角、隐检
EPS板上抹防护砂浆
压入翻包及增强网格布
防护面层施工
防护面层工序报验
外保温成活
施工人员培训
安装锚固件

（二） 施工操作
1． 放线及基层处理
1.1弹控制线
依据建筑立面设计和外墙外保温技术要求及保温层厚度，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。
1.2挂基准线
在建筑物外墙大角（阴、阳角）及其它必需处挂垂直基准线，在每个楼层合适位置挂水平线、以控制聚苯板垂直度和平整度。
1.3基层各别有不平处用1：3水泥砂浆进行基层处理。
2． 配制LD-716双组份外保温聚合物砂浆
2.1本工程抹面及粘接砂浆均采取上海凯钛建材企业生产产品。为粉状袋装产品，每袋25kg，每袋用水量为5.5-6.25L，水粉比为0.22-0.25，每次拌合半包为宜。根据计算好用量，将物料加入到已经计量好水容器中，并开启电动搅拌器，搅拌直到均匀，静置3-5分钟后再进行搅拌，搅拌均匀后即可使用。
施工用量：
作为抹面砂浆使用，施工厚度为5mm时，用量为6.0-7.0m/袋
作为粘接剂使用，施工厚度为3mm时，用量为7.5-8.5m/袋
作为粘接剂使用，施工厚度为5mm时，用量为6.0-7.0m/袋
2.2配制聚合物砂浆必需由专员负责，使用计量工具和搅拌设备（电动搅拌器）确保聚合物砂浆粘稠度均匀性。
3． 粘贴保温板
3.1外保温用聚苯板标准尺寸为600mm×900mm。非标准尺寸或局部不规则可现场裁切，但必需注意切口和板面垂直，墙面边角处苯板尺寸大于300mm。
3.2用抹子在每块保温板一侧面周围涂上宽5cm，厚1cm粘结剂，两边留有空气流动槽，然后再在保温板同一侧中部均匀刮上5块直径约10cm、厚1cm粘结点，此粘结点必需部署均匀，每块保温板粘胶面积大于50％~60%。
3.3排板时按水平次序排列，上下错缝粘贴，涂好后立即保温板贴在墙面上，不得将抹好粘结剂保温板搁置待用，以预防粘结剂结皮而失去粘结作用。
3.4变形缝处两侧及门窗洞口边处基层上预贴250mm宽翻包网格布。
3.5保温板贴在墙上时应轻柔、均匀挤压聚苯板，使其粘贴牢靠，应用2米靠尺和托线板检验平整度和垂直度。板和板之间要挤紧，不得有缝。若因保温板面不方正或裁切不直形成缝隙，应用保温板条塞入并打磨平。
3.6在墙拐角处，应先排好尺寸，裁切保温板，使其粘贴时垂直交错，确保拐角处顺直且垂直墙面。
3.7在粘贴窗框四面阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下垂直依据。
3.8保温板连接处不能存有粘结剂。
3.9在门窗洞口处保温板排列及加强网铺贴应根据附图施工。
3.10在勒脚、晒台底边、设备层墙体根部按附图施工
4． 安装锚固销钉
4.1该工程为高层建筑物，根据«外墙外保温施工技术规程»要求，锚固件数量详见下表。
销钉
建筑物高度
数 量
备 注
14层以下
6个/m2

15~18层
6个/m2

19~24层
6个/m2

25~26层
6个/m2

过街楼下部、不封闭门厅下部
4个/m2

4.2本工程外墙外保温采取以粘结为主，粘结和锚固相结合，锚固件安装应在粘贴苯板后进行，用电锤（或冲击钻）在苯板表面向内打孔，孔径为Φ10，进墙深度大于5cm，钉头和圆盘不得超出苯板面。
5．打磨
5.1保温板贴完后4小时，且待粘结剂达成一定粘结强度时，用专用打磨工具对保温板表面不平处进行打磨，打磨动作最好是轻柔圆周运动，不要沿着和保温板接缝平行方向打磨。
5.2打磨后应用刷子或压缩空气机将打磨操作产生碎屑清理洁净。
6． 抹底层砂浆
聚苯板和锚固销钉安装完成，并检验验收后，进行聚合物砂浆抹灰施工，抹灰分底层和面层两种。聚苯板粘贴二十四小时后即可进行下道工序。
聚苯板抹底层聚合物砂浆，厚度控制在2~3mm，同时将预埋好翻包网格布压入砂浆中，门窗口四角和阴阳角部位所用增强网格布随即压入砂浆中。
7． 铺贴网格布
将网格布压入底层聚合物砂浆内，然后用抹子由中间向四面把网格布赶平，网格布弯曲一面朝里。要求平整压实，严禁网格布皱褶。网格布不得压入过深，表面必需暴露底层砂浆之外。
单网长度不宜大于6m，铺贴遇有搭接时，必需满足搭接长度，横向100mm，纵向80mm。
8． 面层砂浆
底层砂浆凝结前再抹面层砂浆，厚度控制在1~2 mm，仅以覆盖网格布，微见网格布轮廓为宜，面层砂浆切忌在一处不停地揉搓，预防空鼓。底层和面层总厚度不宜大于4mm。
在施工间歇期间，抹灰面应留置在自然断开处，如伸缩缝、阴阳角处、分格缝处、挑台处等。假如在大面积上，面层砂浆不应完全覆盖已铺好网格布，网格布底层砂浆应呈台阶形坡茬，坡茬间距大于150 mm，避免网格布搭接处平整度超出偏差。
9． “缝”处理
9.1留置伸缩缝，在每层水平分层处留置伸缩缝，苯板在伸缩缝处放入泡沫塑料圆棒直径或宽度为缝1.3倍，外表用油膏嵌缝（伸缩缝在粘贴苯板时已留出）。深度为缝宽50~70%。
9.2分格缝：留置分格缝时，将裁出凹槽，网格布埋压在凹槽里，抹面层砂浆之前放入塑料└┘型条和面层一平。
10． 节点作法
10.1 首层加强层：考虑首层墙面抗冲击要求，在标准外保温基础上再加一层网格布，并再抹一道抹面砂浆，提升抗冲击强度，加强部位抹面砂浆总厚度控制在5~7mm为宜，加强层作法和标准作法应留置伸缩缝。
10.2 门窗洞口加强层：门窗洞口四角苯板应错开，不许可有通缝，并在四角沿45度角方向各加一层400mm×200mm网格布进行加强，加强网在大面网格布下面。在门窗四角和墙面平行方向粘贴保温板时，需注意在开角处不得有板缝，应以整块保温板在该处粘贴，粘贴前先在保温板上裁切出门窗开角。窗口和墙面处施工工艺规范要求，在窗口粘贴苯板后面用网格布反包10cm；其它苯板在墙面断接处也需要网格布反包处理（参见节点图）。
错误
正确

10.3 空调孔作法：在墙体预留空调孔处，苯板流洞和空调孔要一致，根据比空调孔要大部分，将网格布裁成十字形，卷入孔内壁，用粘结剂粘住。
10.4 门窗口作法：窗上口塑料滴水槽，尺寸为8×10mm。苯板裁成槽，网格布埋入槽内，聚合物砂浆抹于槽内，随即放入滴水槽抹平。平窗两侧粘贴苯板，砂浆外皮和窗框间距为5mm。
10.5 飘窗顶板、底板保温做法
依据图纸要求，飘窗底、顶板需用50mm厚聚苯板做保温，顶板需留出坡度，在顶板挑出部分做三面滴水线槽；底板粘贴后，还需安装锚固销钉2个/m2。
10.6 女儿墙内侧保温
清理基层后，粘贴30mm厚聚苯板，若女儿墙上口有檐，保温板卧在檐口里侧；若无檐口，保温板和女儿墙顶部一平，大面网格布翻包于女儿墙顶部10cm。
10.7 装饰线做法
装饰线在二层（或三层顶板处），先弹出水平标准线，根据标线确定锚固件位置，中距900mm进行安装锚固件，然后在粘贴已加工好装饰线条。
11．关键步骤技术方法
11．1原材料进场检验
＊粘接剂及抹面砂浆
由上海凯钛建材企业生产，由建设单位采购，每批产品由工厂试验室进行检测合格方能出厂，并随产品有出厂合格证。
＊保温材料
保温材料由建设单位进行采购，运到现场后由专职质检员随意抽查产品质量，发觉不符合质量要求立即退货，严禁不合格产品上墙。苯板必需进行现场复试，复试合格后方可使用。
＊保温专用销钉
保温专用销钉技术性能指标，必需符合《外墙外保温施工技术规程》编号为：DBJ/T01-38-中技术要求。
＊耐碱玻纤网格布符合《耐碱玻纤网格布》JC/T841-1991及检验汇报要求并有合格证。
11．2表面裂缝原因分析及控制方法
外墙外保温系统出现裂缝原因：
a．抹面层网格布铺贴位置不正确
b．门窗洞口四角没有铺加强网或铺网位置不正确
c．网格布搭接过小或对接
d．抹面层过厚超出要求厚度
f．粘贴苯板板缝为通缝
控制方法
严格根据施工方案去施工，派专员根据配比进行搅拌聚合物砂浆。
抹面层必需先抹聚合物砂浆，再铺网格布，使网格布在抹面层起到骨架作用。
门窗洞口四角加强网必需45度铺设，网边和门窗角对齐。
网格布必需搭接，搭接尺寸横向100mm，纵向80mm苯板板缝相互错开。

五、质量标准
1． 确保项目：聚苯板、网格布规格和各项技术指标，粘接干粉、罩面干粉配制原料质量，必需符合本规程及相关标准要求。
2． 检验方法：检验出厂合格证，聚苯板必需和墙面粘接牢靠，无松动和虚粘现象。
3． 检验数量：按楼每20m长抽查一处（每处3延米长），但大于3处。检验方法：观察和用手推拉检验。
4． 粘结砂浆和聚苯板必需粘接牢靠，无脱层，空鼓，面层无爆灰和裂缝。检验方法：用小锤轻击和观察检验。
5． 基础项目：每块聚苯板和墙面总粘接面积不得小于30%。检验方法：尺量检验取其平均值。注：检验应在粘接剂凝结前进行。
6． 保温专用销钉进入结构墙体5cm以上。
7． 聚苯板碰头缝处不抹粘接剂。检验方法：观察检验。
8． 网格布应横向铺设，压贴密实，不能有空鼓、皱折、翘曲、外露等现象，搭接宽度左右不得小于100mm，上下不得小于80 mm。检验方法：观察及尺量检验。
9． 聚合物水泥砂浆保护层总厚度3~5mm。检验方法：尺量检验。注：检验应在砂浆凝结前进行。
10． 许可偏差项目：聚苯板粘贴许可误差应符合表5要求
表5 聚苯板安装许可偏差及检验方法
项次
项目
许可偏差（mm）
检验方法
1
表面平整
3
用2m靠尺和楔形塞尺检验
2
垂直度
每层
3
用2m托线板检验
全高
h/1000且小于20
用经纬仪或吊线和尺量检验
3
阴阳角垂直
3
用2m托线板检验
4
阴阳角方正
3
用200mm方尺和楔形塞尺检验
5
接缝高差
1.5
用直尺和楔形塞尺检验

六、 质量确保方法
1． 严格遵守《外墙外保温施工技术规程》。
2． 资料管理实施沈阳市建委下发文件及甲方对多种文件管理制度，本工程为监理制，严格根据监理程序办事，对每道工序进行检验验收，做到资料齐全无误。
3． 严格实施材料管理制度，不合格材料不准进入施工工地，发挥各级质量员作用，将质量事故消亡在萌芽状态。
4． 建立健全质量确保体系，严格把关克服质量通病，质保体系内部实施三检制，既自检、互检、交接检制度。合格后报甲方及监理工程师验收。
5． 施工过程中，加强对原始资料搜集、整理，做到工程完工后资料完全无误。
6． 严格实施质量事故汇报制度，出现质量事故要在二十四小时之内逐层上报，在施工过程中实施奖罚制度。
7． 成品保护方法：施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。对抹完聚合物水泥砂浆保温墙体，不得随意开凿孔洞，如确实需要，应在聚合物水泥砂浆达成设计强度后方可进行，安装物件后周围应恢复原状。应预防重物撞击墙面。
8． 其它注意事项：多种材料应分类存放并挂牌标明材料名称，不得用错。温度在28度以上天气施工时，若砂浆凝结过快，应适应安排不一样作业面作业时间，尽可能避开日光爆晒时段。风力大于5级或雨天不宜施工，同时应对还未达成一定强度保温面层实施保护方法。如用塑料薄膜覆盖等方法。
9． 网格布裁剪应尽可能顺经纬线进行。
10． 拌制粘接剂和聚合物砂浆宜用电动搅拌器，用毕清理洁净。
11． 应严格遵守相关安全操作规程，实现安全生产和文明施工。
12． 材料节省方法：不停提升专业操作技能，严格按施工程序进行操作，坚持每道工序检验，避免返工事故发生。坚持实施限额领料制度，严格依据材料消耗定额考评生产、安装施工。施工现场设材料库房，对材料进场严格点验，加强保卫，预防丢失。
13． 安装施工所需测量定线、结构修理等工作应提前安装施工进行。

七、安全消防方法
1． 施工人员必需严格遵守安全操作规程，加强安全生产管理，确保安全生产。
2． 施工人员必需戴好安全帽，2米以上属高空作业必需系好安全带、安全带要高挂低用。
3． 在电动吊篮上作业，严禁打闹，严禁拆改吊篮一切防护方法，严禁往下扔东西，以免伤人。
4． 上下吊篮要从窗口进入不许扒吊篮或从一吊篮进行另一吊篮。
5． 施工人员不准酒后上岗、不准带病作业。
6． 施工人员认真学习安全操作规程，提升安全意识，关键狠抓违章操作现象。
7． 电器设备使用前进行根本检验，有故障设备及破皮、漏电电源线必需修好后方可使用。
8． 完工后将材料堆码整齐，工作现场清理洁净，电器设备及及工具回收入库。
9． 加强成品保护工作，不准踩已安装好成品以防损坏。
10． 搞好各工种间工种配合，做到文明生产、文明施工。

八、成品保护方法
1． 自进场之日起，在每次给工人开会时就教育她们，保护好自已和其它单位成品。使她们在头脑中树立自觉保护成品意识。
2． 对我方工人不小心破坏其它单位成品，我方主动给修复，对于不能修复我方给经济赔偿。
3． 我方工人有意破其它单位成品，一经发觉，我们给罚款处理。
4． 其它单位破坏我方成品，我们视情节收取维修费用。
5． 严禁在铁艺和铝合金窗上搭设施工用具。
6． 施工人员上下吊篮不准踩踏铝合金窗和铁艺。
7． 施工人员不准在刚做好地面上穿过、通行。
8． 散落在铁艺和铝合金窗上胶必需立即清理。
9． 空调冷凝管和落水管上胶必需立即用棉纱清理洁净。
10． 滴水槽上胶必需立即用棉纱清理洁净。
11． 严禁踩踏室内窗台。
12． 不乱摸、乱动其它单位成品。
13． 主动落实总包方成品保护方法，帮助其它单位共同完成该项目标成品 保护工作。

九、文明施工方法
1． 对施人员进行入场教育，确保全部些人员对文明施工内容有所了解。
2． 建立专员负责制，由项目部派专员进行食堂、宿舍和施工现场卫生管理。
3． 主动落实总包方文明施工方法，施工人员必需遵守总包方制订文明施工多种制度。
4． 对出现违反文明施工要求人员进行处罚，并以通告形式张贴，方便警醒全部施工人员。
5． 施工现场达成工完、料净、场地清要求。
6． 严重违反文明施工人员，给撤场处理。

附图1
注：粘结剂涂抹面积不应小于板面40%
点粘法粘结示意

附图2

聚苯板排列示意
附图3

附图4

附图5

附图6

伸缩缝做法

附图7

装饰线条做法
分 格 缝

附图8

附图9

沉降缝做法
