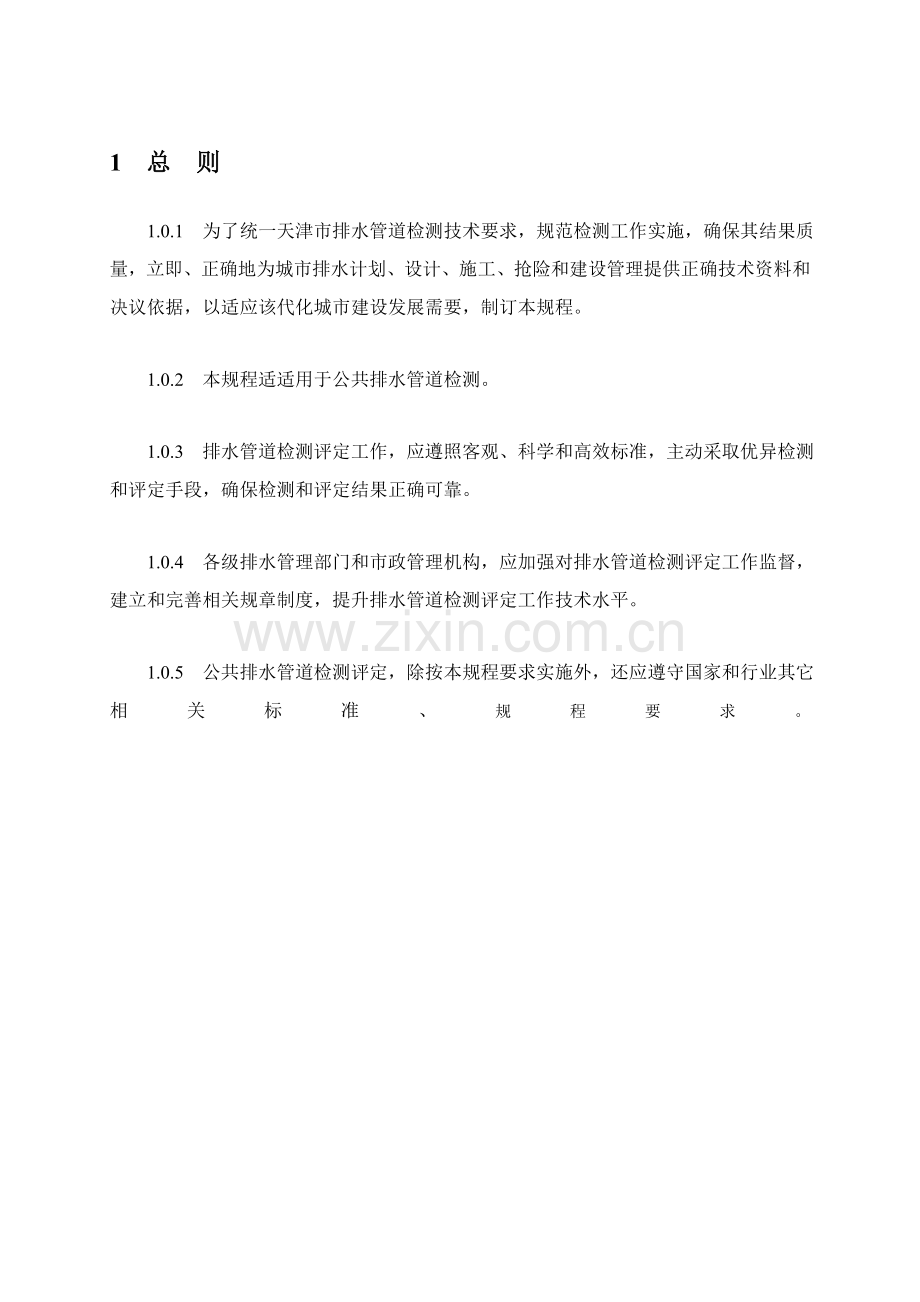

1 总 则
1.0.1 为了统一天津市排水管道检测技术要求，规范检测工作实施，确保其结果质量，立即、正确地为城市排水计划、设计、施工、抢险和建设管理提供正确技术资料和决议依据，以适应该代化城市建设发展需要，制订本规程。

1.0.2 本规程适适用于公共排水管道检测。

1.0.3 排水管道检测评定工作，应遵照客观、科学和高效标准，主动采取优异检测和评定手段，确保检测和评定结果正确可靠。

1.0.4 各级排水管理部门和市政管理机构，应加强对排水管道检测评定工作监督，建立和完善相关规章制度，提升排水管道检测评定工作技术水平。

1.0.5 公共排水管道检测评定，除按本规程要求实施外，还应遵守国家和行业其它相关标准、规程要求。

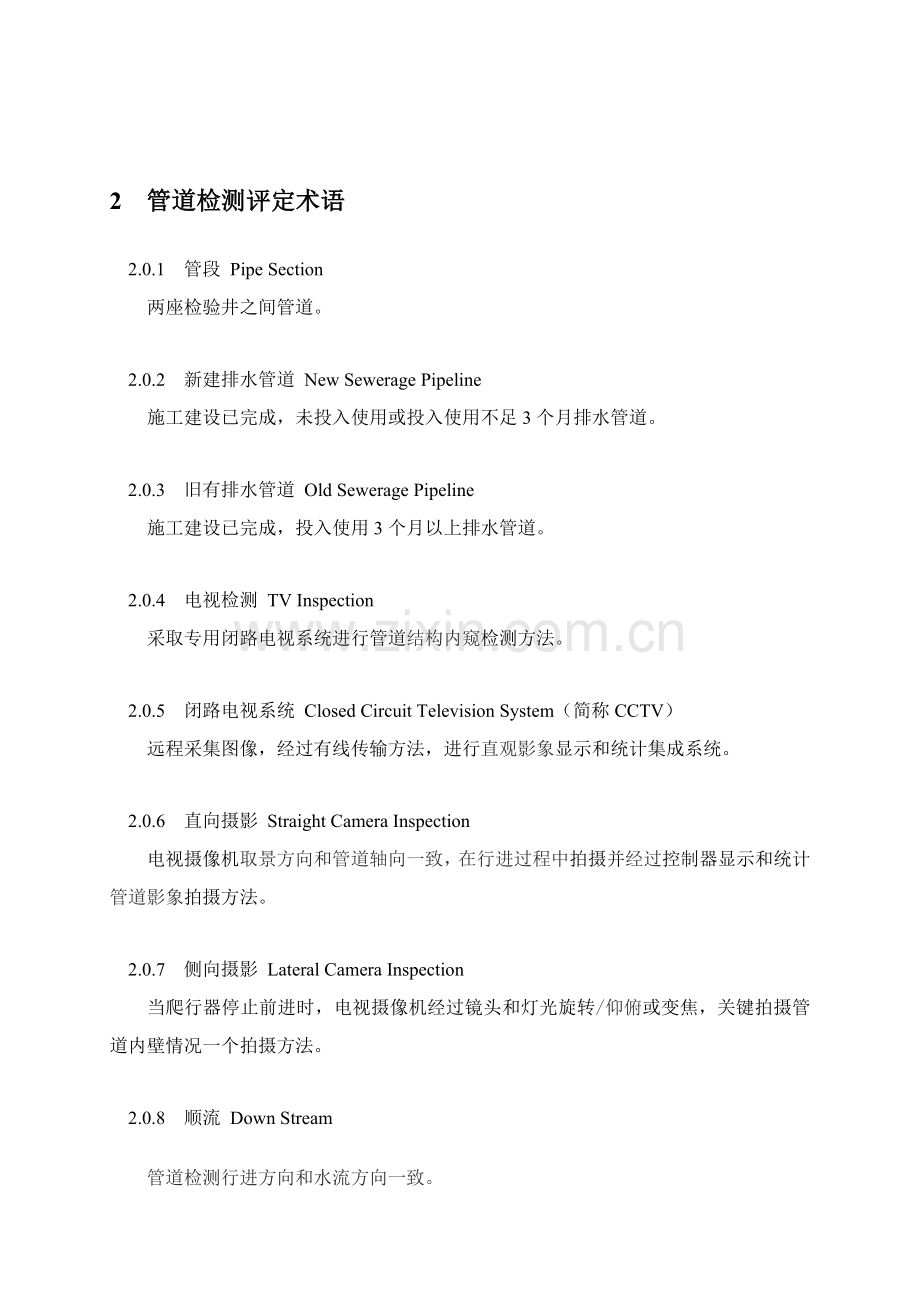

2 管道检测评定术语
2.0.1 管段 Pipe Section
两座检验井之间管道。

2.0.2 新建排水管道 New Sewerage Pipeline
施工建设已完成，未投入使用或投入使用不足3个月排水管道。

2.0.3 旧有排水管道 Old Sewerage Pipeline
施工建设已完成，投入使用3个月以上排水管道。

2.0.4 电视检测 TV Inspection
采取专用闭路电视系统进行管道结构内窥检测方法。

2.0.5 闭路电视系统 Closed Circuit Television System（简称CCTV）
远程采集图像，经过有线传输方法，进行直观影象显示和统计集成系统。

2.0.6 直向摄影 Straight Camera Inspection
电视摄像机取景方向和管道轴向一致，在行进过程中拍摄并经过控制器显示和统计管道影象拍摄方法。

2.0.7 侧向摄影 Lateral Camera Inspection
当爬行器停止前进时，电视摄像机经过镜头和灯光旋转/仰俯或变焦，关键拍摄管道内壁情况一个拍摄方法。

2.0.8 顺流 Down Stream
管道检测行进方向和水流方向一致。

2.0.9 逆流 Up Stream
管道检测行进方向和水流方向相反。

2.0.10 功效情况检测 Function Inspection
对管道通畅程度检测。

2.0.11 结构情况检测 Structure Inspection
对管道结构完好程度检测。

2.0.12 时钟表示法 Clock Description
采取时钟时针位置来描述缺点或结构特征出现在管道环向位置表示方法。

2.0.13 缺点分布图 Defect Distribution
缺点分布图是在已经有排水管线图基础上加绘缺点要素。

2.0.14 权重 Weight
为了显示若干量数在总量中所占相关键程度，分别给不一样百分比系数，即为加权。加权指派系数即为权重。

2.0.7 修复指数 Rehabilitation Index （简称RI）
依据管道结构性缺点程度和数量，按一定公式计算得到数值。数值区间为0--10。数值越大表明修复强度越大。

2.0.8 养护指数 Maintenance Index （简称MI）
依据管道功效性缺点程度和数量，按一定公式计算得到数值。数值区间为0--10。数值越大表明养护强度越大。

3 管道检测评定基础要求
3.1 检测对象及分类
公共排水管道检测对象应包含污水、雨水、合流管道（渠箱）和隶属设施等。
管道检测按任务可分为：普查检测、紧急应对检测、完工验收确定检测、交接确定检测、来自其它工程影响检测和其它检测六类。
按检测要求可分为：功效性情况检测、结构性情况检测。
按检测性质可分为：委托式检测、自查式检测。
3.2 电视检测适用性
电视检测适用性见表3.0.2所列。
表3. 2 管道电视检测适用类型
电视检测
适用类型
新建排水管道
验收检测
运行排水
管道检测
管道缺点
初步判定
管道缺点
正确判定
排水管道
修复依据
3.3 检测周期应符合表3.3要求
表3.3 管道普查周期
检验类型
分类
周期（年）
功效性
重力流
中小型管道
2
大型及以上管道
5
压力流

10
结构性
非软土地域
管龄＜30年
10
管龄≥30年
7
软土地域
管龄＜30年
7
管龄≥30年
5
3.4 管道检测基础程序
管道检测基础程序应包含：
检测任务书下达，搜集资料，现场踏勘，编写检测设计书，检测前管道准备（含办理占道施工许可证、管道特殊预处理许可手续等），现场检测及初步判读，日工作单签署（由委托方或委派监理方代表和检测方现场责任人共同确定当日工作量及其结果），内业影像判读和处理，评定量算及图件编辑，编写检测汇报、评定汇报，编写技术总结汇报和结果验收。

3.4.1 管道检测前应搜集资料
1 已经有排水管线图；
2 管道完工图或施工图等技术资料；
3 已经有管道检测资料；
4 评定所需相关资料。

3.4.2 现场踏勘应包含内容
1 察看测区地物、地貌、交通和管道分布情况；
2 开井目视检验管道水位、积泥和井内结构等情况；
3 查对所搜集资料中人井位置、管位、管径、材质等。

3.4.3 检测方案设计书应包含内容
1 检测任务委托方、施工方，检测任务、目标和工期要求；
委托手续办理：假如检测工程属于委托检测性质，委托方必需向检测单位出具委托书，委托书内容包含：委托单位名称、工程名称、检测对象、检测方法、检测地点、现场检测监督方、和对检测工作具体要求等。委托书将作为检测汇报书组成部分。
2 管道概况、现场交通条件及对已经有资料分析；
3 管道封堵和清洗方案(管道预处理)；
4 管道检测技术方案；
5 作业质量、健康、安全、交通组织、环境保护等确保体系和具体方法；
6 可能存在问题和对策；
7 工作量估算及工作进度计划；
8 人员组织、设备、材料计划；
9 拟提交结果资料。
注：检测任务较简单或工作量较小时，检测方案设计书可简化。
3.4.4 管道现场检测应包含内容
1 仪器设备自检；
2 设置施工现场围栏和安全标志，必需时须按道路交通管理部门指示封闭道路后再作业；
管道预处理，如封堵、吸污、清洗、抽水等；
3 管道实地检测和判读；对发觉重大缺点问题应立即报知委托方或委托方指定现场监理；

4 检测完成后应用时清理现场，保养设备。

3.5 缺点分布图编绘应符合要求
1 缺点分布图宜在已经有排水管线图基础上加绘缺点要素。无排水管线图应按现行行业标准《城市地下管线探测技术规范》CJJ61和《城镇排水管道和泵站维护技术规程》CJJ/T68相关要求绘制。测区较小可实地丈量后以自由百分比尺简单绘制；
2 管道缺点图上必需注明缺点要求包含：录像文件（带）编号、检测方向、缺点位置、代码及照片编号、管径和相对距离；
3 图上代码和颜色应按本规程附录A.0.1要求实施（样图见附录图A.0.2）。

管道检测统计应在现场按要求格式（见附录D、附录E或附录G）填写完成，不得事后补填，以确保资料真实性、正确性。在描述管道缺点或结构特征在管道环向上位置时应采取时钟表示法（样图见附录B）。
管道检测结果报表必需包含：工程名称（或协议号）、检测时间、天气、操作者、所持检测资格证书编号，地名、路名、录像文件（带）编号、管道用途、权属单位、铺设时间、预清洗、开始/结束井编号、形状、管径、材质、内衬、管道接头间距、检测方向、缺点位置、分布时钟、代码等级及缺点照片等，对于连续性缺点还应注明起/止位置和长度。报表应经操作者、填表人和审核人署名确定。
3.10
3.10 描述缺点在管道环向位置应根据顺时针方向，用钟点数表示缺点起止位置（样图见附录B）。

3.11 管道检测结果资料应按档案管理统一载体、装订规格要求，分文字、表、图、录像盘（带）四大类进行编号和组卷。

排水管道工程验收前，必需委托符合资质要求第三方检测单位进行检测，取得合格检测汇报后才能验收。

3.12 管道检测结果宜置入排水管网信息管理系统和数字市政系统，并建立动态管理机制。

3.13 管道检测现场施工必需实施现行行业标准《排水管道维护安全技术规程》CJJ6相关要求。

3.14 管道检测机构必需符合国家要求资质条件要求，应含有公共排水管道行政管理机关认可相关检测资质，检测关键技术人员应含有下列条件：
1 有不低于50小时培训经历；
2 对所使用仪器设备熟练掌握；
3 管道多种缺点能正确判读；
4 独立完成检测评定汇报。
5 持有管道检测、评定资格证书。

3.15 普查类检测项目标质量控制，宜采取监理模式，监理单位应含有检测资源。
属于委托性质检测，在现场检测过程中应该采取监督机制，监督人员由被委托方指定或双方认可第三方担任，监督人员应该全程监督检测工作进行，并在检测工作单上署名以确定检测结果真实有效性。
4 闭路电视CCTV检测
电视检测分两个部分：
1．运行管道
  运行管道在整个排水管道系统中所占百分比很大，而且正在使用中，因为投入使用时间不一样，所处介质不一样，地理位置不一样，受到外力影响不一样，铺设施工质量不相同等原因，故此电视检测评定对象应该关键是这一部分。
  因为运行管道内水流不停、管道内可能存在淤积、还可能出现堵塞，所以会给电视检测带来困难。鉴于电视检测条件要求，有必需在检测前实施上游堵水、抽水分流、清除淤积等工作，以确保电视检测影像清楚，真正达成检测目标。
  2．完工验收管道
   完工管道是新作，在移交给使用单位投入运行之前，电视检测目标很简单，就是确保管道不许可出现结构性缺点，更不能许可有功效性缺点。
  对于新建管道完工验收，要求被检测管道无水无淤积，而且使用可旋转镜头。
  鉴于新建管道施工特点（往往在在建过程中就开始搜集污水），检测可分两个阶段：
第一个阶段，利用电视检测手段，对建成管道做实时检测，关键检测结构性缺点，方便于立即发觉问题立即整改；
第二阶段安排在管道建成并进行闭水试验（经过）以后，利用视频快速检测手段，针对管道功效性缺点进行全方面（整条完工管道）检测。
  对检测仪器技术指标要求。
  对现场检测影像资料要求，其中包含镶嵌在画面上、能够正确反应被检测管道信息，预防移花接木。

视频快速检测（手持式管道快速检测系统）
视频快速检测，关键用于两个方面：
1．          运行管道检测
关键用于配合管道清淤养护和CCTV电视检测。
它能够简单快速地帮助养护人员和检测人员了解被养护或被检测管道内部情况（淤积、堵塞、水位等功效缺点或接口错位或变形乃至破损塌陷等显著结构缺点）。
对该类仪器技术要求
2．          新建管道完工验收检测
 检测工作在闭水试验以后，作为总体验收部分视频资料。关键针对功效实施检测，以管道内功效缺点等级划定合格和不合格标准。
4.1 通常要求
4.1.1 电视检测时管内水位不宜大于直径30%。
4.1.2 在实施结构性检测前应对管道进行疏通清洗，管道内壁应无污泥覆盖。
4.1.3 封堵管道应符合现行行业标准《城镇排水管渠和泵站维护技术规程》CJJ/T68相关要求。
4.1.4 有下列情形之一应中止检测：
1、爬行器无法行走；
2、镜头沾有水沫、泥浆等影响图像质量；
3、镜头入水；
4、管道充满雾气。
4.2 检测设备技术要求
4.2.1 摄像头高度可自由调整，灯光强度能调整。爬行器平稳度应满足不一样口径要求。
4.2.2 闭路电视系统技术要求应符合表4.2.2要求。
表4.2.2 CCTV关键技术要求
项目
摄像管摄像机
CCD摄像机
灵敏度（最低感光）
≤31ux
≤31ux
视角
45-70度
45-70度
分辨率
≥400TVL
≥30万像素
灯光
≥10XLED
≥10XLED
图像变形
±5%
±5%

4.2.3 检测设备结构坚固，密封良好，能在-10至+50℃气温条件下和潮湿环境中正常工作，宜配有防爆系统和防水系统。
4.2.4 检测设备应含有电缆长度计数功效，电缆计数测量仪最低计量单位为0.1m，精度误差小于±1%。
4.2.5 当电缆长度120米时，爬坡能力应大于5度。
4.2.6 设备宜含有坡度测量功效，其精度误差小于±1%。
4.2.7 检测设备应符合现行国家标准《爆炸性气体环境用电气设备》GB3836相关要求。
4.2.8 对新购置或经过大修及长久亭用后重新启用设备，应按说明书要求检验和校正。
4.3 检测方法
4.3.1 在对每一段管道开拍前，必需先拍摄看板图像，看板上应写明道路或被检对像所在地名称、起点和终点编号、属性、管径以立即间等（样图见附录C）。
4.3.2 爬行器行进方向应和水流方向一致。
4.3.3 管径小于等于200mm时，直向摄影行进速度不宜超出0.1m/s，大于200mm时，直向摄影行速度不宜超出0.15m/s。
4.3.4 圆形或矩形排水管道摄像镜头移动轨迹应在管道中轴线上，蛋形管道摄像镜头移动转迹应在管道高度三分之二中央位置，偏离不应大于±10%。
4.3.5 摄像机进入管道起始位置时，必需将电缆计数测量仪归零。
4.3.6 电缆上应有距离刻度标识，每一段检测完成后，应计算电缆计数测量仪修正值。
4.3.7 在起始位置应依据需要输入路段（位置）名，起止点检验井编号、管径、属性等内容。
4.3.8 直向摄影时，图像横向必需保持正向水平，中途不应改变拍摄角度和焦距。
4.3.9 侧向摄影时，爬行器必需停止，同时变动拍摄角度和焦距以取得最好图像。
4.3.10 对多种缺点、特殊结构和检测情况应作具体判读、量测和统计，并按附录D格式填写电视检测结果。
4.4 影像判读
4.4.1缺点类型和代码应在现场确定并录入。现场检测完成后，应由第二者复核。
4.4.2 缺点几何尺寸应比照管径或相关物体大小判定。
4.4.3无法确定缺点类型或等级必需在评定汇报中加以说明。
4.4.4剪辑图像应采取现场抓取最好角度和最清楚图片方法，特殊情况下也可采取观看录像抓取方法。
5 管道缺点评定
对于运行管道，定出具体评定标准，针对结构性缺点和功效性缺点细分等级，等级标准用对应公式核实，并以此来确定管道养护、维修年限。
对于完工验收管道，用合格和不合格评定。借鉴对运行管道评定等级，来划定合格和不合格界限。

5.1 通常要求
5.1.1 在同一处两种以上缺点同时出现时，权重求和。
5.1.2 在一米范围内两种以上缺点同时出现时，权重求和。
5.1.3 管道评定工作宜采取计算机软件评定系统进行。
5.1.4 管道评定以管段为最小评定单位，在对多个管段或区域进行检测时，还应进行总体评定。
5.2 检测项目名称、代码及等级
5.2.1 代码必需用两个汉语拼单字母组合大写表示，未要求代码可依据汉语拼单首个字母确定，但不得和已要求代码重名。
5.2.2 管道缺点等级按表6.2.2要求分类。
表5.2.2 缺点等级分类表
等级
1
2
3
4
结构缺点程度
轻度缺点
中等缺点
严重缺点
重大缺点
功效缺点程度
轻度缺点
中等缺点
严重缺点

说明：
代码统一选择和制订：缺点等级代码，采取正确、适合于国情，词语名称字头作为代码简写标识。
缺点定义及描述明确区分类别，缺点等级从1到5。
缺点等级划分关键针对运行管道，完工验收管道根据缺点等级某一等级划分合格和不合格。
5.2.3结构性缺点名称、代码和等级数应符合表6.2.3要求。
表5.2.3 结构性缺点代码、类型和等级数
缺点名称
代码
缺点定义
等级数量
破裂
PL
管道外部压力超出本身承受力致使管材发生破裂。其形式有纵向、环向和复合三种。
4
变形
BX
管道原样被必变（只适适用于柔性管）。变形比率=|（原内径-最大变形内径）÷原内径|
3
错位
CW
两根管道套口接头偏离，未处于管道正确位置。邻近管道看似“半月形”。
4
脱节
TJ
因为沉降，两根管道套口接头未充足推进或接口脱离。邻近管道看似“全月形”。
4
渗漏
SL
起源于地下（根据不一样季节）或来自于邻近漏水管水从管壁、接口及检验井壁流出。
4
腐蚀
FS
管道内壁受到有害物质腐蚀或管道内壁受到磨损。管道标准水位上部腐蚀来自于排水管道中硫化氢所造成腐蚀。管道底部腐蚀是因为水影响。
3
胶圈脱落
JQ
接口材质，如橡胶圈、沥青、水泥等类似材料进入管道。悬挂在管道底部橡胶圈会造成运行方面重大问题。
3
支管暗接
AJ
支管未经过检验井直接接入主管。
4
异物侵入
QR
非本身管道隶属设施物体穿透管壁进入管内。
3

5.2.4 功效性缺点名称、代码和等级数应符合表6.2.4要求。
5.2.4 功效性缺点名称、代码和等级数

缺点名称
代码
缺点定义
等级数量
沉积
CJ
管道内油脂、有机物或泥沙质沉淀 物降低了横截面面积。有软质和硬质两种。
3
结垢
JG
因为含铁或石灰质水长时间沉积于管道表面，形成硬质或软质结垢。
3
障碍物
ZW
管道内杂物，如石头、柴枝、树枝、遗弃工具、破损管道碎片等。
3
树根
SG
单根树根或是树根群自然生长进入管道。
3
洼水
WS
管道沉降形成水洼，水处停滞状态。按实际水深占管道内径百分比记入检测统计表。
百分比
坝头
BT
残留在管道内封堵材料。
3
浮渣
FZ
管道内水面上漂浮物。该缺点须记入检测统计表，不参与MI计算
3

5.2.5 特殊结构代码应按表5.2.5要求记入检测统计表。
5.2.5 特殊结构及隶属物代码和类型
缺点名称
代码
缺点定义
修复
XF
检测前已修理位置。
变径
BJ
两检验井之间不一样直径管道相接处。
雨水检验井
Y
雨水管道上连接其它管道和供维护工人检验、清通和出入管道构筑物。
污水（合流）检验井
W
污水或合流管道上连接其它管道和供维护工人检验、清通和出入管道构筑物。
暗井
AJ
用于管道连接，有井室而无井筒暗埋构筑物。
井盖埋没
JM
检验井盖被埋没。
雨水口
Yf
置于路边，用于搜集地面雨水设施。

5.2.6 操作状态代码应按表6.2.6要求记入检测统计表。
5.2.6 操作状态代码和类型
缺点名称
代码
缺点定义
缺点开始及编号
KSXX
纵向缺点长度大于1米时缺点开始位置，其编号应和结束时编号对应。
缺点结束及编号
JSXX
纵向缺点长度大于1米时缺点结束位置，其编号应和开始时编号对应。
入水
RS
CCTV摄影镜头部分或全部被水淹。
中止
ZZ
在两检验井之间进行检测时，因为多种原因造成检测中止。

5.2.7 结构性和功效性多种缺点类型定义、等级及样图见附录G。
5.3 结构性情况评定
5.3.1 结构性缺点参数F按公式（5.3.1-1）或（5.3.1-2）计算。
当S<40时，F=00.25×S （5.3.1-1）
妆S≥40时，F=10 （5.3.1-2）
式量损坏情况系数S按公式（5.3.1-3）计算。

（5.3.1-3）
式中：L——被评定管道总长度（m）；
Li——第i处缺点纵向长度（m）（以个为计量单位时，1个相当于纵向长度1米）；
Pi——第i处缺点权重，应查表5.3.1取得；
ni——结构缺点处总个数。
表5.3.1 结构性缺点等级权重和计量单位
缺点代码、名称
缺点等级及权重
计量单位
1
2
3
4
PL破裂
0.20
1.00
4.00
12.00
个（环向）或米（纵向）
BX变形
0.10
0.50
2.00

个（环向）或米（纵向）
CW错位
0.15
0.75
3.00
9.00
个
TJ脱节
0.15
0.75
3.00
9.00
个
SL渗漏
0.15
0.75
3.00
9.00
个或米
FS腐蚀
0.15
4.75
9.00

米
JQ胶圈脱落
0.05
0.25
1.00

个
AJ支管暗接
0.75
3.00
9.00
12.00
个
QR异物侵入
0.75
3.00
9.00

个

5.3.2 地域关键性参数K应符合表5.3.2要求，具体路段或区域参见附录H。
表5.3.2 地域关键性参数K
K值
适用范围
10
中心商业及旅游区域
6
交通干道和其它商业区域
3
其它行车道路
0
全部其它区域或F<4时
5.3.3 依据管道口径，按下列要求确定管道关键性参数E：
E=10 管道直径≥1500mm
E=6 管道直径在1000mm及1500mm之间
E=3 管道直径在600mm及1000mm之间
E=0 管道直径≤600mm或F<4
5.3.4 依据已经有地质资料或已掌握管道周围土质情况，按表6.3.4要求确定土质影响参数T值，外环线以内地域可查阅附录I。
表5.3.4 管道周围土质影响参数T
土质
通常土层或F=0
粉砂层
T值
0
10

5.3.5 管道修复指数按公式（5.3.4）计算。
RI=0.7×F+0.1×K+0.05×E+0.15×T (6.3.4)
5.3.6 依据RI值大小按表5.3.6要求进行等级确定和结构情况评价，并提出管道修复提议。
表5.3.6 管道结构性情况评定和修复提议
修复指数
RI＜4
4≤RI＜7
RI≥7
等级
一级
二级
三级
结构情况总体评价
无或有少许管道损坏，结构情况总体很好
有较多管道损坏或部分处出现中等或严重缺点，结构情况总体通常
大部分管道已损坏或部分处出现重大缺点。
管段修复方案
不修复或局部修理
局部修或缺点管段整体修复
紧急修复或翻新

5.4 功效性情况评定
5.4.1 功效性缺点参数G按公式（5.4.1-1）或（5.4.1-2）计算。
当Y＜40时，G=0.25×Y（5.4.1-1）
当Y≥40时，G=10（5.4.1-2）
式中运行情况系数Y按公式（5.4.1-3）计算：
（5.4.1-3）
式中：L——被评定管道总长度（m）；
Li——第i处缺点纵向长度（m）（以个为计量单位时，1个相当于纵向长度1米）；
Pi——第i处缺点权重，应查表6.3.1取得；
n2——结构缺点处总个数。

表5.4.1 功效性缺点权重和计量单位
缺点代码、名称
缺点等级及权重
计量单位
1
2
3
CJ沉积
0.05
0.25
1.00
米
JK结垢
0.15
0.75
3.00
个（环向）或米（纵向）
ZW障碍物
0.00
3.00
6.00
个
SG树根
0.15
0.75
3.00
个
WS洼水
0.01
0.05
0.20
米
BT坝头
0.50
3.00
6.00
个
FZ浮渣
不参与MI评定量算
米

5.4.2 确定地域关键性参数K应符合表6.4.2要求，具体路段或区域参见附录H。
表5.4.2 地域关键性参数K
K值
适用范围
10
中心商业及旅游区域
6
交通干道和其它商业区域
3
其它行车道路
0
全部其它区域或G<4时

5.4.3 确定管道关键性参数E应符合本规程5.3.3要求。
5.4.4 管道养护指数按公式（5.4.4）计算。
MI=0.8×G+0.15×K+0.05×E (5.4.4)
5.4.5 依据MI值大小按表5.4.5要求进行等级确定和功效情况评价，并提出管道养护提议。
表5.4.5 管道功效性情况评定和养护提议
养护指数
MI＜4
4≤MI＜7
MI≥7
等级
一级
二级
三级
功效情况总体评价等级
无或有少许管道局部超出许可淤积标准，功效情况总体很好。
有较多管道超出许可淤积标准，功效情况总体通常。
大部分管道超出许可淤积标准，功效情况总体较差。
管段养护方法
不养护
养护
养护
6 检测汇报书和结果验收
工作汇报编写，应分为两种格式，因为检测目标不一样而制订不一样汇报格式
1．          对于运行管道检测工作汇报编写格式
2．          对于完工验收检测汇报编写格式

6.0.1 整个检测工程结束后应编写检测汇报书。

6.0.2检测汇报书应包含下列内容：
1、工程概括：工程依据、目标和要求、工程地理位置、地质条件、检测时天气和环境、开完工日期、实际完成工作量、工程组织情况等。
2、技术方法：各工序作业标准依据、采取仪器和技术方法。
3、原始统计：多种原始统计表、评定打分统计；
4、评定和提议：管道情况整体评定、整改提议；
5、质量确保方法：各工序质量控制情况；
6、附图：缺点分布图、沉积情况纵断面图等；
7、应说明问题及处理方法。
注：小型工程汇报书能够从简。
6.0.1 汇报书应突出关键、文理通顺、表示清楚、结论明确。
6.0.2 提交检测结果应包含下列内容：
1、工作依据文件：任务书或协议书、技术设计书；
2、工程凭证资料：所利用已经有结果资料；仪器检验、校准统计；
3、检测原始统计：录像盘片、现场照片；
4、委托单位或监理方质量检验汇报；
5、检测汇报书（文档及光盘）。
6.0.3 验收合格检测结果应符合下列要求：
1、检测单位提交资料应全；
2、检测技术方法应符合本规程和经同意技术设计书要求，关键技术方案变动应提供充足论证说明材料，并经任务委托单位同意。

强调验收文据完整性，资料可靠性和检测结果真实性。
附录A 管道缺点分布图编绘
适应检测工作过程和结果评定统计完整、简单、明了。

附表A.0.1 管道缺点图图例
符号名称、颜色
代码
图例
说明
结构性缺点（大红）
脱节
TJ

长、宽均为2mm
变形
BX

长轴3mm，短轴2mm
错位
CW

用直径为2mm小圆圈表示，不一样类型结构性缺点用圆圈中不一样符号表示。
支管暗接
AJ

渗漏
SL

腐蚀
FS

胶圈脱落
JQ

破裂
PL

异物侵入
QR

功效性缺点（黄色）
沉积
CJ

用直径为2mm小圆圈表示，不一样类型结构性缺点用圆圈中不一样符号表示。
结垢
JG

障碍物
ZW

树根
SG

洼水
WS

坝头
BT

浮渣
FZ

结构性连续缺点起、止点（大红）

长竖线2mm，短竖线1mm，两线平行中间对齐，间距0.4mm，连续缺点线粗0.1mm。
功效性连续缺点起、止点（黄色）

检测方向、录像编号（绿色）

用7mm长单箭头表示，录像编号字体大小为1mm。

附录B 时钟表示法图例
附录C 看板式样
附图C.0.1 模版式样
塘沽区广州道污水管道检测

附图C.0.2 CCTV样图片

附录F 缺点标准定义、等级及样图
名称：破裂
代码：PL
缺点类型：结构性缺点
定义：管道外部压力超出本身承受力致使管材发生破裂。其形式有纵向、环向和复合三种。
等级
电视样图
1级（裂痕）
当下列一个或多个情况存在时，
1）在管壁上可见细裂痕。
2）在管壁上由细裂缝处冒出少许沉积物。
3）轻度剥落。

2级（裂口）：
破裂处已形成显著间隙，但管道形状未受影响且破裂处无脱落。

3级（破碎）：
当下列一个或多个情况存在时：
1）管壁材料移位或脱落处所剩碎片环向覆盖范围小于弧长60°
2）变形小于管道直径15%（只适适用于刚性管）。

4级（坍塌）：
1）变形大于管道直径15%。
2）管道材料裂痕、裂口或破碎处边缘环向覆盖范围大于弧长60°。
3）管壁材料发生脱落弧长60°。

续附录F
名称：变形
代码：BX
缺点类型：结构性缺点
定义：管道原样被改变（只适适用于柔性管）。
比率=|（原内径-最大变形内径）÷原内径|
等级
电视样图
1级：
变形小于管道直径5%。

2级
变形为管道直径5-15%。

3级：
变形大于管道直径15%。

注：1）这类型故障统计只适适用于柔性管；
2）变形百分百分比确定需以实际测量为基础。

续附录F
名称：错位
代码：CW
缺点类型：结构性缺点
定义：两根管道套口接头偏离，未处于管道正确位置。邻近管道看似“半月形”。
等级
电视样图
1级（轻度错位）：
错位距离少于管壁厚度1/2。

2级（中度错位）：
错位距离在管壁厚度1/2及1之间。

3级（重大错位）：
错位距离为管壁厚度1至2倍。

4级（严重错位）：
错位距离为管壁厚度2倍以上。

续附录F
名称：渗漏
代码：SL
缺点类型：结构性缺点
定义：起源于地下（根据不一样季节）或来自于邻近漏水管水从管壁、接口及检验井壁流出。
等级
电视样图
1级（渗漏）：
在管壁上有显著水印，但未见水流出。

2级（滴漏）：
水间断从缺点点滴出，水流不连续。。

3级（线漏）：
水连续从缺点点流出。

4级（涌漏）：
水从缺点点涌出或大量喷射出来。

续附录F
名称：腐蚀
代码：FS
缺点类型：结构性缺点
定义：管道内壁受到有害物质腐蚀或管道内壁受于磨损。管道标准水位上部腐蚀来自于排水管道中硫化氢所造成腐蚀。管道底部腐蚀是因为水影响。
等级
电视样图
1级（轻度腐蚀）：
腐蚀距离少于管壁厚度1/2。

2级（中度腐蚀）：
腐蚀距离在管壁厚度1/2及1之间。

3级（重大腐蚀）：
腐蚀距离为管壁厚度1至2倍。

4级（严重腐蚀）：
腐蚀距离为管壁厚度2倍以上。

续附录F
名称：胶圈脱落
代码：JQ
缺点类型：结构性缺点
定义：接口材质，如橡胶圈、沥青、水泥等类似材料进入管道。悬挂在管道底部橡胶圈会造成运行方面重大问题。
等级
电视样图
1级：
能够看见接口密封材料，但并不妨碍流量县弧长小于。

2级：
接口材料在管道内水平方向中心线上部可见且弧长大于15°。

3级：
接口材料可在管道内水平方向中心线下部可见。

续附录F
名称：支管暗接
代码：AJ
缺点类型：结构性缺点
定义：支管未经过检验井直接接入主管
等级
电视样图
1级：
支管进入主管内长度小于主管直径10%。

2级：
支管进入主管内长度在主管直径10%-20%之间。

3级：
支管进入主管内长度大于主管直径20%。

4级：
支管未接入到主管。
注：1）支管资料应在注栏中说明；
2）主管缺点需单独汇报。

续附录F
名称：异物侵入
代码：QR
缺点类型：结构性缺点
定义：非本身管道隶属设施物体穿透管壁进入管内。
等级
电视样图
1级：
异物在管道内水平中心线上方，且占用过水断面小于10%。

2级：
异物在管道内水平中心线下方，且占用过水断面小于10%。

3级：
异物在管道内水平中心线下方，且占用过水断面大于10%。

续附录F
名称：沉积
代码：CJ
缺点类型：功效性缺点
定义：管道内油脂、有机物或泥沙质沉淀物降低了横截面面积。有软质和硬质两种。
等级
电视样图
1级：
沉积深度小于管径20%且为软质。

2级：
硬质沉积深度小于管径20%或软质沉积深度在管径20%至40%之间。

3级：
硬质沉积深度大于管径20%或软质沉积深度大于管径40%。

注：
1）用时钟表示法指明沉积范围。
2）应注明软质或硬质；
3）声纳图像应量取沉积最大值。

续附录F
名称：结垢
代码：JG
缺点类型：功效性缺点
定义：因为含铁或石灰质水长时间沉积于管道表面，形成硬质或软质结垢。
等级
电视样图
1级：
硬质结垢造成过水断面积损失小于15%。
软质结垢造成过水断面积损失15%--25%。

2级：
硬质结垢造成过水断面积损失15%--25%。
软质结垢造成过水断面积损失大于25%。

3级：
硬质结垢造成过水断面积损失大于25%。

注：
1）用时钟表示法指明结垢范围；
2）应计算并注明过水断面损失百分比；
3）应注明软质或硬质。

续附录F
名称：障碍物
代码：ZW
缺点类型：功效性缺点
定义：管道内坚硬杂物，如石头、柴枝、树枝、遗弃工具、破损。
等级
电视样图
1级：
在检测过程中，障碍物已被去除。

2级：
断面操作失小于5%。

3级：
断面损失大于5%。

注：
1）应在注栏内统计障碍物体类型及过水断面积缩减比率；
2）软质障碍物体应定为2级。

续附录F
名称：树根
代码：SG
缺点类型：功效性缺点
定义：单根树根或是树根群自然生长进入管道。
等级
电视样图
1级：
过水断面积损失量小于15%。

2级：
过水断面积损失量在15%至25%之间。

3级：
过水断面积损失量大于25%。

续附录F
名称：洼水
代码：WS
缺点类型：功效性缺点
定义：管道沉降形成水洼，水处停滞状态。
等级
电视样图
1级：

2级：

3级：

注：
1）应如实统计百分比；
2）通常是指柔性管道。

续附录F
名称：坝头
代码：BT
缺点类型：功效性缺点
定义：残留在管道内封堵材料。
等级
电视样图
1级：
过水断面积降低于5%。

2级：
过水断面积降低许在5%至15%之间。

3级：
过水断面积降低许大于15%。

注：
1）用时钟表示法指明坝头残留范围；
2）应计算并注明过水断面损失百分比。

续附录F
名称：浮渣
代码：FZ
缺点类型：功效性缺点
定义：管道内水面上漂浮物。
等级
电视样图
1级：
零星漂浮物。

2级：
较多漂浮物。

3级：
大量漂浮物
漂浮物基础覆盖水面（暂缺图片）

附录G K值对应路段或区域参考名目
K
适用范围
参考路段或区域名称
10
中心商业及旅游区域
区域： 和平区中心区域、小白楼。。。。
路段： 南京路
6
交通干道、其它商业区域。
注：交通干道名目以市政部门最新公布为准。
区域： 。。。。。
路段： 。。。。。。
3
其它道路
非上列道路以外机动车道路。
0
全部其它区域、F<4时或G
上述未包含区域。

本规程用词说明
实施本规程时，对条文严格程度用词，采取下列写法：
1 表示很严格，非这么做不可，采取“必需”。
2 表示严格，通车情况下均应该这么做，正面词采取“应”，反面词采取“不应”或“不得”。
3 表示许可稍有选择，条件许可时应首先这么做，采取“宜”。
4 表示有选择，在一定条件下可这么做，采取“可”。
附 件
