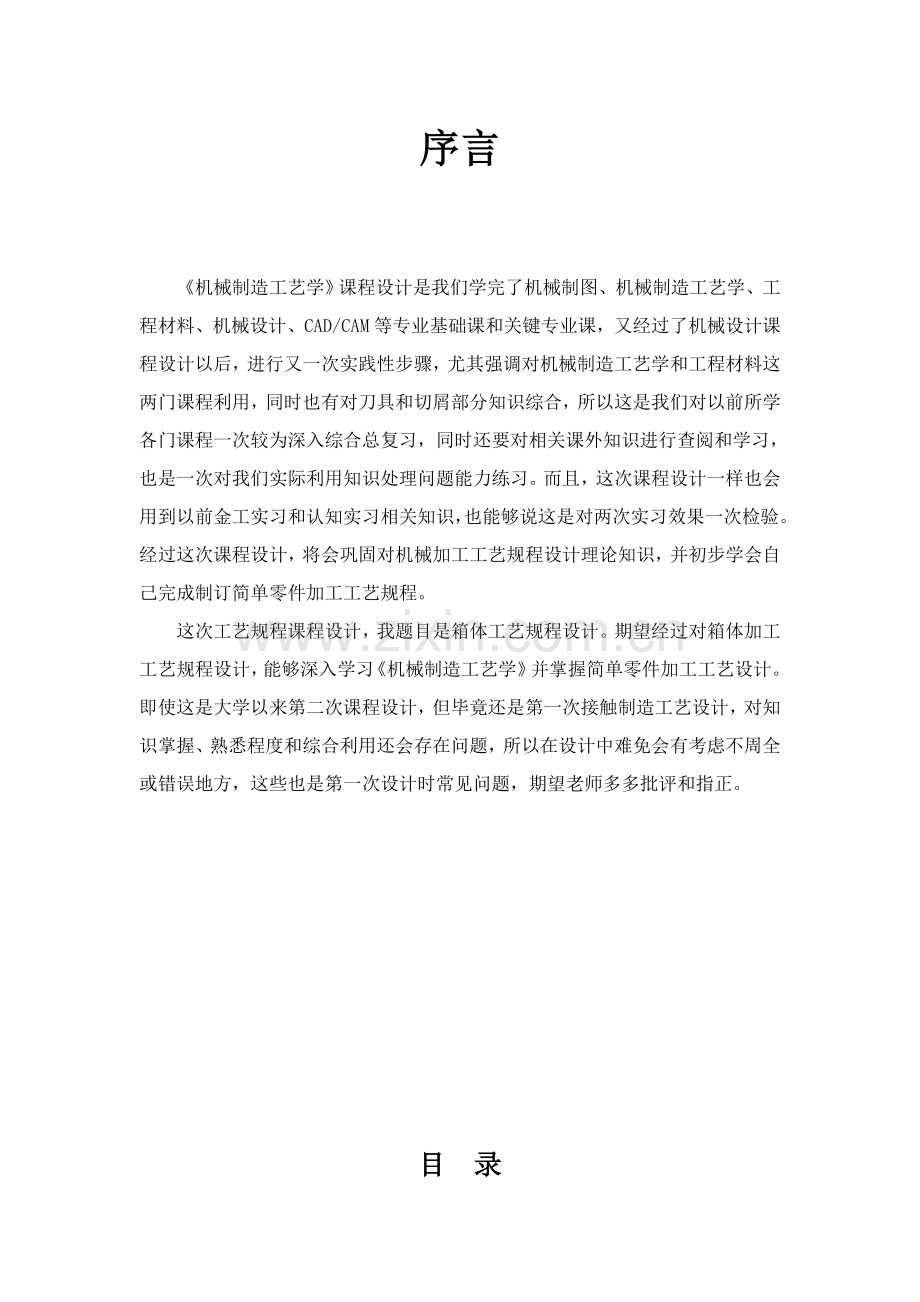

序言

《机械制造工艺学》课程设计是我们学完了机械制图、机械制造工艺学、工程材料、机械设计、CAD/CAM等专业基础课和关键专业课，又经过了机械设计课程设计以后，进行又一次实践性步骤，尤其强调对机械制造工艺学和工程材料这两门课程利用，同时也有对刀具和切屑部分知识综合，所以这是我们对以前所学各门课程一次较为深入综合总复习，同时还要对相关课外知识进行查阅和学习，也是一次对我们实际利用知识处理问题能力练习。而且，这次课程设计一样也会用到以前金工实习和认知实习相关知识，也能够说这是对两次实习效果一次检验。经过这次课程设计，将会巩固对机械加工工艺规程设计理论知识，并初步学会自己完成制订简单零件加工工艺规程。
这次工艺规程课程设计，我题目是箱体工艺规程设计。期望经过对箱体加工工艺规程设计，能够深入学习《机械制造工艺学》并掌握简单零件加工工艺设计。即使这是大学以来第二次课程设计，但毕竟还是第一次接触制造工艺设计，对知识掌握、熟悉程度和综合利用还会存在问题，所以在设计中难免会有考虑不周全或错误地方，这些也是第一次设计时常见问题，期望老师多多批评和指正。

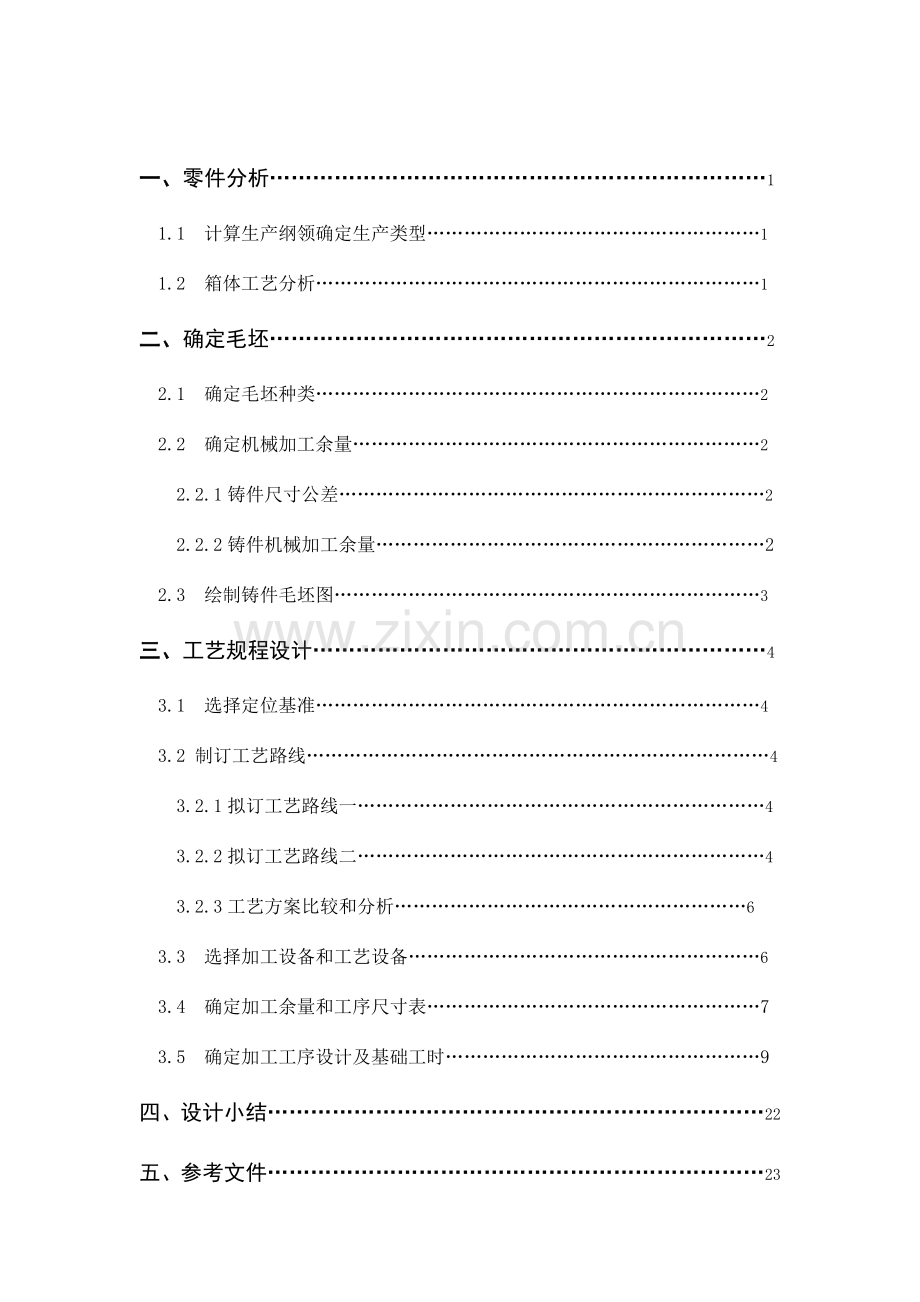

目 录

一、零件分析……………………………………………………………1
1.1 计算生产纲领确定生产类型………………………………………………1
1.2 箱体工艺分析………………………………………………………………1
二、确定毛坯……………………………………………………………2
2.1 确定毛坯种类………………………………………………………………2
2.2 确定机械加工余量…………………………………………………………2
2.2.1铸件尺寸公差……………………………………………………………2
2.2.2铸件机械加工余量………………………………………………………2
2.3 绘制铸件毛坯图……………………………………………………………3
三、工艺规程设计………………………………………………………4
3.1 选择定位基准………………………………………………………………4
3.2 制订工艺路线…………………………………………………………………4
3.2.1拟订工艺路线一…………………………………………………………4
3.2.2拟订工艺路线二…………………………………………………………4
3.2.3工艺方案比较和分析…………………………………………………6
3.3 选择加工设备和工艺设备…………………………………………………6
3.4 确定加工余量和工序尺寸表………………………………………………7
3.5 确定加工工序设计及基础工时……………………………………………9
四、设计小结……………………………………………………………22
五、参考文件……………………………………………………………23

一、零件分析
1.1计算生产纲领确定生产类型
年产量Q＝4000（件/年）
查表（《机制工艺生产实习及课程设计》中表6－1确定生产类型为大量生产。
所以，能够确定为流水线生产方法，又因为在加工时有很多地方是相同，所以可选择相同加工机床，采取一样流水线作业，到不一样工序时候就采取分开方法，所以能够选择先重合后分开再重合方法流水线作业。即使是大批量生产，从主动性考虑，采取组合机床加工，流水线全部采取半自动化设备。
1.2箱体工艺分析
箱体材料为HT200，即灰铸铁。该材料含有较高强度、耐磨性、耐热性根，工艺简单，铸造应力小，易加工，需人工时效；有一定机械强度及良好减振性，流动性能好、体收缩和线收缩小；综协力学性能低，抗压强度比抗拉强度高约3-4倍；耐热性很好；可承受较大弯曲应力；关键用于强度、耐磨性要求较高关键零件和要求气密性铸件。
生产批量为大批量生产，故毛坯精度应为中等，加工余量中等；加工机床部分采取通用机床，部分采取专用机床；按零件分类，部分部署成流水线，部分部署成机群式；广泛采取专用夹具，可调夹具；按零件产量和精度，部分采取通用刀具和量具，部分采取专用刀具和量具；部分采取划线找正装夹，广泛采取通用或专用夹具装夹；有较具体工艺规程，用工艺卡管理生产。
二、确定毛坯
2.1 确定毛坯种类
依据零件材料HT200确定毛坯为铸件，又已知零件生产纲领为10800件/年，可知，该生产类型为大批量生产。毛坯制造方法选择砂型机器造型。另外，为消除残余应力，铸造后应安排人工时效。
2.2 确定机械加工余量
2.2.1铸件尺寸公差
铸件尺寸公差分为16级，因为是大量生产，毛坯制造方法采取砂型机器造型，因为《实用机械加工工艺手册》查得铸件尺寸公差等级为CT10级。
2.2.2铸件机械加工余量
对于成批和大量生产铸件加工余量由《实用机械加工工艺手册》查得，选择MA为G级，各加工表面总余量如表2-1所表示。

表2-1 各加工表面总余量及毛坯尺寸
加工表面
基础尺寸/mm
加工余量等级
加工余量数值/mm
毛坯尺寸/mm
Ф60右端面凸台
2.5
G
3.5
6
Ф120左端面
119.5
G
4
123.5
Ф120径向面
120
G
3
Ф126
孔Ф88
88
H
3
Ф82
孔Ф62
62
H
3
Ф56
孔Ф42
42
H
3
Ф36
右端孔Ф35
35
H
5
Ф25
右端孔Ф30
30
H
2.5
Ф30
左端孔Ф35
35
H
2.5
Ф30
左端孔Ф52
46
H
3
Ф46

2.3 绘制铸件毛坯图（图2-2毛坯-零件综合图）

图2-2毛坯-零件综合图

三、工艺规程设计
3.1 选择定位基准
箱体下端面既是装配基准，又是设计基准，用它作精基准，能使加工遵照“基准重合”标准。另外，箱体上端面和下端面全部是关键平面，采取互为基准标准加工两端面能愈加好确保其位置度要求。所以以箱体上端面为粗基准，先加工下端面，再以下端面为精基准加工上端面。
3.2 制订工艺路线
制订工艺路线应该使零件加工精度（尺寸精度、形状精度、位置精度）和表面质量等技术要求能得到合理确保。在生产纲领已经确定为大批生产条件下，能够考虑采取通用机床配以志用夹具，并尽可能使工序集中来提升生产率。还有，应该考虑经济效果，方便降低生产成本。
3.2.1拟订工艺路线一
铸造
人工时效
工序1 粗铣下端面，以箱体上端面作为粗基准。
工序2 以箱体下端面为精基准，粗铣箱体上端面。
工序3 钻、扩右孔使尺寸达成17.5，铰孔使尺寸达成Ф18H7。
工序4 钻、扩左孔使尺寸11.5mm,铰孔使尺寸达成Ф12H7。扩孔尺寸达17.5mm,铰孔使尺寸达成Ф18H7深度6mm。
工序5 粗镗上端面孔1（Ф54）到Ф52，半精镗孔到Ф54。粗镗孔2（
Ф48+0.025 0）到Ф46，半精镗孔到Ф48。
工序6 粗车Ф63外圆面到Ф63。粗车到距离上端面12mm圆环面。
工序7 粗铣左右端面。
工序8 粗铣内表面。
工序9 钻内部柱台孔Ф6。
工序10 检验、入库

3.2.2拟订工艺路线二
铸造
人工时效
工序1 粗铣下端面，以箱体上端面作为粗基准。
工序2 以箱体下端面为精基准，粗铣箱体上端面。
工序3 钻、扩右孔使尺寸达成17.5mm。
工序4 钻、扩左孔使尺寸达成11.5mm,从左侧扩孔尺寸达17.5mm,深度6mm。
工序5 粗镗上端面孔1（Ф54）到Ф52。粗镗孔2（ Ф48+0.025 0）到Ф46。
工序6 铰右孔使尺寸达成Ф18H7。
工序7 铰左孔使尺寸达成Ф12H7，铰深度6mm左孔使其尺寸达成Ф18H7。
工序8 半精镗Ф52孔使其尺寸达成Ф54，半精镗Ф46孔达成Ф48。
工序9 粗车Ф63外圆面到Ф63。粗车到距离上端面12mm圆环面。

工序10 粗铣左右端面。
工序11 粗铣内表面。
工序12 钻内部柱台孔Ф6。
工序13 检验、入库
3.2.3工艺方案比较和分析
工艺方案一和工艺方案二关键不一样点在于：
方案二采取是工序分散标准，工序分散能够确保有充足时间消除热变形和消除粗加工产生残余应力，使后续加工精度提升；方案二依据“先面后孔”、“先关键表面、后次要表面”和“先粗加工、后精加工”标准很好依次加工所要求面和孔，而方案一加工效果和精度方面没有方案二好。故综合考虑以上原因选择方案二。
3.3 选择加工设备和工艺设备
因为生产类型为大批生产，故加工设备宜以通用机床为主，辅以少许专用机床。其生产方法为通用机床加专用夹具为主，辅以少许专用机床流水线。工件在各机床上装卸及各机床间传送均由人工完成。
（1）粗铣上下端面 考虑到工件定位夹紧方案，采取立铣，选择X53K立式铣床。选择直径D为Ф100C类可转位面铣刀、专用夹具和游标卡尺。
(2)加工Ф18孔。孔直径为18mm，公差为H7，表面粗糙度为Ra 3.2。加工机床为Z525立式钻床，加工工序为钻、扩、铰，加工刀具分别为：查《工艺设计》表4.2 及相关文件钻孔——Ф16mm标准高速麻花钻；扩孔——Ф17.8mm标准高速钢扩孔钻；铰孔——Ф18mm标准高速钢铰刀。选择专用夹具和游标卡尺及塞规。
（3）钻孔Ф12，选择加工机床为Z525立式钻床，选择——Ф10标准高速钢麻花钻；扩孔——Ф11.8标准高速钢扩孔钻；铰孔——Ф12mm标准高速钢铰刀。专用夹具、游标卡尺及塞规。
（4）粗镗各个孔及孔内端面 选择卧式镗床T68型号，选择功率为1.5kw1TA20M镗削头。选择镗通孔镗刀、专用夹具、游标卡尺。
（5）精镗各个孔及孔内端面 选择卧式镗床T68型号，选择功率为1.5kw1TA20M镗削头。选择精镗刀、专用夹具及游标卡尺。
（6）粗车Ф63外圆面，选择C620-1卧式车床。选择刀具：刀片材料为YT15，刀杆尺寸为16mm×25mm, =90°，=15°，=12，=0.5mm(查《切削用量简明手册》 表1-3)。采取专用夹具及游标卡尺。
（7）粗铣内底面，选择XK8132数控铣床。选择专用夹具和游标卡尺。
（8）钻内台孔Ф6，选择加工机床为Z525立式钻床，选择——Ф6标准高速钢麻花钻.
3.4 确定加工余量和工序尺寸表
加工表面
基础尺寸/mm
公差/粗糙度
单边余量/mm
工序尺寸
毛坯尺寸/mm
Ф63上端面

Ra12.5
3.5
粗铣→3.5

Ф63下端面

Ra12.5
3.5
粗铣→3.5

右端面孔Ф18H7
左端面孔Ф18H7（深6mm）

Ra3.2
钻→Ф16
0
扩→Ф17.8
铰→Ф18
左端面孔Ф12H7

Ra3.2
钻→ Ф10
0
扩→Ф11.8
铰→Ф12
上端面Ф54H7
Ф54
Ra3.2
1.5
粗镗→Ф52
Ф49
1
半精镗→Ф54
上端面Ф48H7
Ф48
Ra3.2
1.5
粗镗→Ф46
Ф43
1
半精镗→Ф48
Ф63圆环外面
Ф63
Ra12.5
2.5
粗车→63

68
内底面
5
Ra12.5
1.5
粗铣
6.5
内台Ф6孔
Ф6

钻→ Ф6
0

3.5 确定加工工序设计
工序1：粗铣下端面
查看实用机械加工工艺手册，取每齿进给量f=0.2mm/z。粗铣走刀一次，a=3.5mm。取粗铣主轴转速为235r/min,选择刀具直径D为Ф100mm,故对应切削速度为：
Vc===73.8m/min
校核机床功率
参考相关资料得：铣削时切削功率

取Z=10个齿，，n=235/60=3.92r/s，=60mm，=2.5mm，=0.2mm/z，=1
将她们带入式中得：
=2.74kw
又由实用机械加工工艺手册查到X53K立式铣床机床功率为10kw，若取效
率为0.85，则2.74/0.85=3.22<10。故机床能满足加工要求。
工序2：粗铣上端面
查看实用机械加工工艺手册，取每齿进给量=0.2mm/z。粗铣走刀一次，a=3.5mm。取粗铣主轴转速为235r/min,选择刀具直径D为Ф 100mm,故对应切削速度为：
Vc===73.8m/min
校核机床功率
参考相关资料得：铣削时切削功率

取Z=10个齿，，n=235/60=3.92r/s，=120mm，=2.5mm，=0.2mm/z，=1
将她们带入式中得：
=5.47kw
又由实用机械加工工艺手册查到X53K立式铣床机床功率为10kw，若取效率为0.85，则5.47/0.85=6.43kw<10kw。故机床能满足加工要求。
工序3：钻、扩、铰Ф18H7孔
（1）钻Ф16孔
参考切削用量简明手册，取钻孔进给量为=0.26mm/r,Vc=20m/min，背 吃刀量为8mm。
由此计算出转速为n===398r/min。
按机床实际转速取n=392r/min。
则实际切削速度为：
Vc===19.7m/min。
（2） 扩钻Ф17.8孔
高速钢扩孔钻Ф17.8，参考切削用量简明手册，取扩孔进给量为 =0.2mm/r,Vc=20m/min，背吃刀量0.9mm，实际切削速度为n==
=357r/min.
按机床实际转速取n=392r/min
则实际切削速度为：
Vc===21.9m/min
（3）铰Ф18H7孔
铰刀直径为Ф18，铰孔进给量为=1.0mm/r，Vc=6m/min，背吃刀量为0.1mm，经计算取n=97r/min，则实际切削速度为
Vc===5.48m/min
工序4：钻、扩、铰Ф12H7孔
（1）钻Ф10孔
参考切削用量简明手册，取钻孔进给量为=0.2mm/r,Vc=20m/min，背吃刀量为5mm。
由此计算出转速为n===539.8r/min。
按机床实际转速取n=545r/min。
则实际切削速度为：
Vc===17.1m/min。
（2）扩钻Ф11.8孔
高速钢扩孔钻Ф11.8，参考切削用量简明手册，取扩孔进给量为=0.2mm/r,Vc=20m/min，背吃刀量0.9mm，实际切削速度为n==
=539.8r/min.
按机床实际转速取n=545r/min
则实际切削速度为：
Vc===20.2m/min
（3）铰Ф18H7孔
铰刀直径为Ф12，铰孔进给量为=1.0mm/r，Vc=6m/min，背吃刀量为0.1mm，经计算取n=140r/min，则实际切削速度为
Vc===5.28m/min

工序5：粗镗上端面孔1（Ф49）到Ф52，粗镗上端面孔2（Ф43）到Ф46。
(1)粗镗孔1（Ф49）到Ф52：
粗镗余量为=（52-49）/2=1.5,取Vc=50m/min, =0.5mm/r
由此计算出转速为n===306r/min。
按机床实际转速取n=300r/min。
则实际切削速度为：
Vc====48.9m/min。
(2)粗镗孔2（Ф43）到Ф46
毛坯孔尺寸为Ф43
粗镗余量为=（46-43）/2=1.5,取Vc=50m/min, =0.5mm/r
由此计算出转速为n===346.21r/min。
按机床实际转速取n=350r/min。
则实际切削速度为：
Vc===39.6m/min。
工序6半精镗孔1（Ф52）到 Ф54，半精镗孔2（Ф46）到 Ф48。
（1）半精镗余量为=（54-52）/2=1,取Vc=70m/min, =0.4mm/r
由此计算出转速为n===412.8r/min。
按机床实际转速取n=400r/min。
则实际切削速度为：
Vc===67.8m/min。
（2）半精镗Ф48孔
半精镗余量为=（48-46）/2=1,取Vc=70m/min, =0.4mm/r
由此计算出转速为n===464.4r/min。
按机床实际转速取n=500r/min。
则实际切削速度为：
Vc===75.36m/min

工序7 粗车Ф63外圆面到距上端面12。
粗车Ф63外圆面时，因余量为3.5mm，故 =3.5mm。
依据《切削用量简明手册》表1.4查取: 进给量f范围取0.9—1.3mm/r,这边我们选择进给量f=0.5mm/r
依据c620-1车床说明书，可选择n=400r/min
则
工序8粗铣左右端面
查看实用机械加工工艺手册，取每齿进给量f=0.2mm/z。粗铣走刀一次， a=3.5mm。取粗铣主轴转速为235r/min,选择刀具直径D为Ф50mm,故对应切削速度为：
Vc===36.9m/min

工序9粗铣内底面
选择XK8132数控铣床.背吃刀量1.5mm,选择转速为200r/min,刀具直径为Ф10mm，故对应切削速度为：
Vc===6.28m/min

工序10钻内台孔
选择加工机床为Z525立式钻床，选择——Ф6标准高速钢麻花钻。背吃刀量为3mm，查表5.19得f=0.13,切削速度取20m/s，则
n===1061.6r/min。
取n=960r/min，Vc===18.1m/min

3.6 时间定额计算

1、基础时间
（1）粗铣下端面
被切削层长度l=71mm，

粗车端面时，，此时，n=50r/min。
所以
精车时，，n=50r/min。
所以
（2）工序40——车外圆
粗车时：
车退刀槽：，此时，
所以
车外圆Φ63：，

车外圆Φ61：

车锥面：

半精车时：取f=0.40mm/r，取n=320r/min
半精车外圆Φ62.4:

半精车外圆Φ58.2：

半精车锥面

精车时：取f=0.30mm/r取n=500r/min
精车外圆Φ60.2

（3）工序50——镗内孔
粗镗内孔Φ33，此时取f=0.5 mm/r，取n=500r/min

粗镗内孔Φ25，此时取f=0.5 mm/r，取n=500r/min

半精镗内孔Φ28,取f=0.4mm/r，取n=800r/min

（4）工序60——钻三个通孔

（5） 工序70——钻螺纹孔
侧面钻孔
钻Φ11通孔

钻Φ15孔

钻锥面孔
钻Φ11通孔

钻Φ15孔

丝锥攻螺纹
侧面
锥面
2、辅助时间计算
取，则
工序20：=0.18×7.2=1.3 s
工序50：=0.18×7.3=1.314 s
工序60：=0.18×(6.72+8)=2.88s
3、其它时间计算
除了作业时间（基础时间和辅助时间之和）以外，每道工序单件时间还包含部署工作地时间、休息和生理需要时间和准备和终止时间。因为连接座生产类型为大批生产，分担到每个工件上准备和终止时间甚微，可忽略不计；部署工作地时间是工作时间2%～7%，休息和生理需要时间是作业时间2%～4%，均取为3%，则各工序其它时间可按关系式计算，它们分别为：
工序10：=6%*(19+3.42)=1.35s
工序50：=6%*(12+2.16)=0.85s
工序60：=6%*(8+2.88+8+2.88)=1.31s

4、单件时间计算
各工序单件时间分别为：
工序10：=19+3.42+1.35=23.77s
工序50：=12+2.16+0.85=15.01s
工序60：=16+5.76+1.31=23.07s

（3）精镗Ф35孔
精镗余量为=（35-34.5）/2=0.25,取Vc=1.2m/s=72m/min, =0.12mm/r
由此计算出转速为n===655.14r/min。
按机床实际转速取n=630r/min。
则实际切削速度为：
Vc===71.335m/min。
计算基础工时：
T===0.173min
（4）精镗Ф52孔
精镗余量为=（52-51.5）/2=0.25,取Vc=1.2m/s=72m/min, =0.12mm/r
由此计算出转速为n===440.96r/min。
按机床实际转速取n=440r/min。
则实际切削速度为：
Vc====71.84m/min。
计算基础工时：
T===0.322min
工序10 精车Ф120外圆面到Ф120。精车距离右端面115.5圆环面到115.5
因余量为0.5mm，故 =0.5mm。
依据《切削用量简明手册》表1.4查取: 进给量f范围取0.9—1.3mm/r,这边我们选择进给量f=0.75mm/r
依据c620-1车床说明书，可选择n=400r/min
则
计算基础工时：
由 基础时间i可得：
其中,依据《切削用量简明手册》表1.26查取得：车削时入切量及超切量，则L=4+3.5=7.5mm
则
工序11：钻、铰3-Φ5.5孔
由实用机械加工工艺手册查得：
第一次钻孔直径为Φ5.3，铰孔余量=（5.5-5.3）/2=0.1mm。
取钻孔进给量=0.25mm/r ,Vc=17m/min
由此计算出转速为n===1021.51r/min。
按机床实际转速取n=1000r/min。
则实际切削速度为：
Vc===16.34m/min。
铰孔：取=0.3mm/r ,Vc=14m/min
由此计算出转速为n===810.65r/min。
按机床实际转速取n=810r/min。
则实际切削速度为：
Vc===13.98m/min。
计算基础工时：
T=t1+t2=+=+=0.2434min
工序12：粗镗孔5（Ф42）到Ф41.5，并镗出两个1×45°倒角；粗镗孔6（Ф62）到Ф61.5，并镗出2×45°倒角；粗镗孔7（Ф88）Ф87.5，留有精镗加工余量。
（1）、粗镗孔5（Ф42）到Ф41.5
毛坯尺寸为Ф36
因余量为2.75mm，故 =2.75mm。
依据相关资料查取: v=0.4m/s=24m/min
进给量f=0.2mm/r
r/min
查相关资料得：

取
则

取机床效率为0.85，则所需机床功率为
，
故机床效率足够。
计算基础工时
由 基础时间i可得：

（2）、粗镗孔6（Ф62）到Ф61.5
毛坯尺寸为Ф56
因余量为2.75mm，故 =2.75mm。
依据相关资料查取: v=0.4m/s=24m/min
进给量f=0.2mm/r

取 n=120r/min,则

查相关资料得：

取
则

取机床效率为0.85，则所需机床功率为，故机床效率足够。
计算基础工时：
由 基础时间i可得：

(3)、粗镗孔7（Ф88）Ф87.5
毛坯尺寸为Ф82
因余量为2mm，故 =2mm。
依据相关资料查取: v=0.4m/s=24m/min
进给量f=0.2mm/r

查相关资料得：

取
则

取机床效率为0.85，则所需机床功率为，故机床效率足够。
计算基础工时：
由 基础时间i可得：

工序13 精镗孔5（Ф42）、孔6（Ф62）分别到Ф42、Ф62 和半精镗孔7（Ф88）到Ф88。半精镗孔7（Ф88）在孔6（Ф62）一侧端面。
（1）、精镗孔5（Ф42）
因余量为0.25mm，故 =0.25mm。
依据相关资料查取: v=1.2m/s=72m/min
进给量f=0.12mm/r

计算基础工时：
由 基础时间i可得：

（2）、精镗孔6（Ф62）
因余量为0.25mm，故= 0.25mm。
依据相关资料查取: v=1.2m/s=72m/min
进给量f=0.12mm/r

计算基础工时：
由 基础时间i可得：

（3）、半精镗孔Ф88
因余量为1mm，故 =1mm。
依据相关资料查取: v=0.8m/s=48m/min
进给量f=0.16mm/r

取 n=170r/min,则

计算基础工时：
由 基础时间i可得：

（4）、半精镗Ф88孔内端面
因余量为1mm，故 =1mm。
依据相关资料查取: v=0.8m/s=48m/min
进给量f=0.16mm/r

取 n=170r/min,则

计算基础工时：
由 基础时间i可得：

工序14：钻右端面 3-M5螺纹底孔，攻螺纹3-M5
（1）钻右端面 3-M5螺纹底孔：
参考切削用量简明手册，取钻孔进给量为=0.3mm/r,Vc=22m/min。
由此计算出转速为n===1751.59r/min。
按机床实际转速取n=1750r/min。
则实际切削速度为：
Vc===21.98m/min。
验证扭矩及功率：
=9.81×42.7×4×0.3×1=639.5N
=9.81×0.021×4×0.3×1=1.258N.M
P=×Vc=639.5×21.98/60=234.27w
由实用机械加工工艺手册查得Z3025主轴最大扭矩为200N.M，主电动机功率为1.3kw,故能满足加工要求。
（2）攻螺纹3-M5
取进给量=0.3mm/r ,Vc=0.2m/s=12m/min
由此计算出转速为n===764.33r/min。
按机床实际转速取n=760r/min。
则实际切削速度为：
Vc===11.932m/min。
计算基础工时：
T===0.21min

工序15：钻4-M6螺纹底孔，攻螺纹4-M6
（1）钻4-M6螺纹底孔
钻孔进给量=0.3mm/r ,Vc=22m/min
由此计算出转速为n===1373.79r/min。
按机床实际转速取n=1400r/min。
则实际切削速度为：
Vc===22.42m/min。
（2）攻螺纹4-M6
取进给量=0.3mm/r ,Vc=0.2m/s=12m/min
由此计算出转速为n===636.94r/min。
按机床实际转速取n=630r/min。
则实际切削速度为：
Vc===11.87m/min。
计算基础工时：
T=t1+t2=+=+=0.31min

工序16 钻、扩4-Ф10通孔，锪8-Ф15阶梯孔
（1）、钻4-Ф10通孔
钻孔进给量=0.3mm/r ,Vc=22m/min
由此计算出转速为。
按机床实际转速取n=850r/min。
则实际切削速度为：

计算工时：
T===0.38min

（2）、扩4-Ф10通孔
参考相关资料，并参考机床实际进给量，取=0.2mm/r,又参考资料可知道，扩孔切削速度为钻孔是0.33--0.5倍，故取扩孔似切削速度为：。
由此计算出转速为
则实际切削速度为：

计算基础工时：
T===1.37min

（3）、锪8-Ф15阶梯孔
查得进给量=0.5mm/r ,Vc=24m/min
由此计算出转速为
按机床实际转速取n=500r/min。
则实际切削速度为：

计算基础工时：
T===0.64min
四、 设计小结
该箱体课程设计是在学完了机械制造工艺学和大部分专业课，并进行了生产实习基础上进行一个教学步骤。这是我们在进行毕业设计之前对所学课程一次深入全方面总复习，也是一次理论联络实际训练。所以，它在几年学习中占相关键地位。
经过这次课程设计，使我深入地了解了所学过理论知识和具体利用了这些知识，使自己对工艺人员所从事工作有了亲身体验，学会了查图表、资料、手册等工具书，为以后学习和工作打下了一个坚实而良好基础。在此，衷心感谢老师辛勤帮助和指导。
五、 参考文件
[1] 张纪真主编 ．机械制造工艺标准应用手册， 机械工业出版社
　[2] 刘守勇主编 ．机械制造工艺和机床夹具， 机械工业出版社
　[3] 王先逵主编 ．机械制造工艺学（第二版），北京， 机械工业出版社，.5
[4] 张耀宸主编 ．机械加工工艺设计手册， 航空工业出版社
[5] 马鹏飞主编 . 机械工程材料和加工工艺，北京， 化学工业出版社，.1
[6] 陈宏钧主编 . 实用机械加工工艺手册，北京， 机械工业出版社，.1
[7] 张力真主编 . 金属工艺学实习教材， 高等教育出版社
[8] 孙桓等主编 . 机械原理. 北京，高等教育出版社，.5
[9] 于万成主编 . 金属加工工艺及工装设计 ，.3
[10]徐耀信主编 . 机械加工工艺及现代制造技术 ，.2
[11]张清宇主编 . 汉字AutoCAD 操作教程 ， .3
