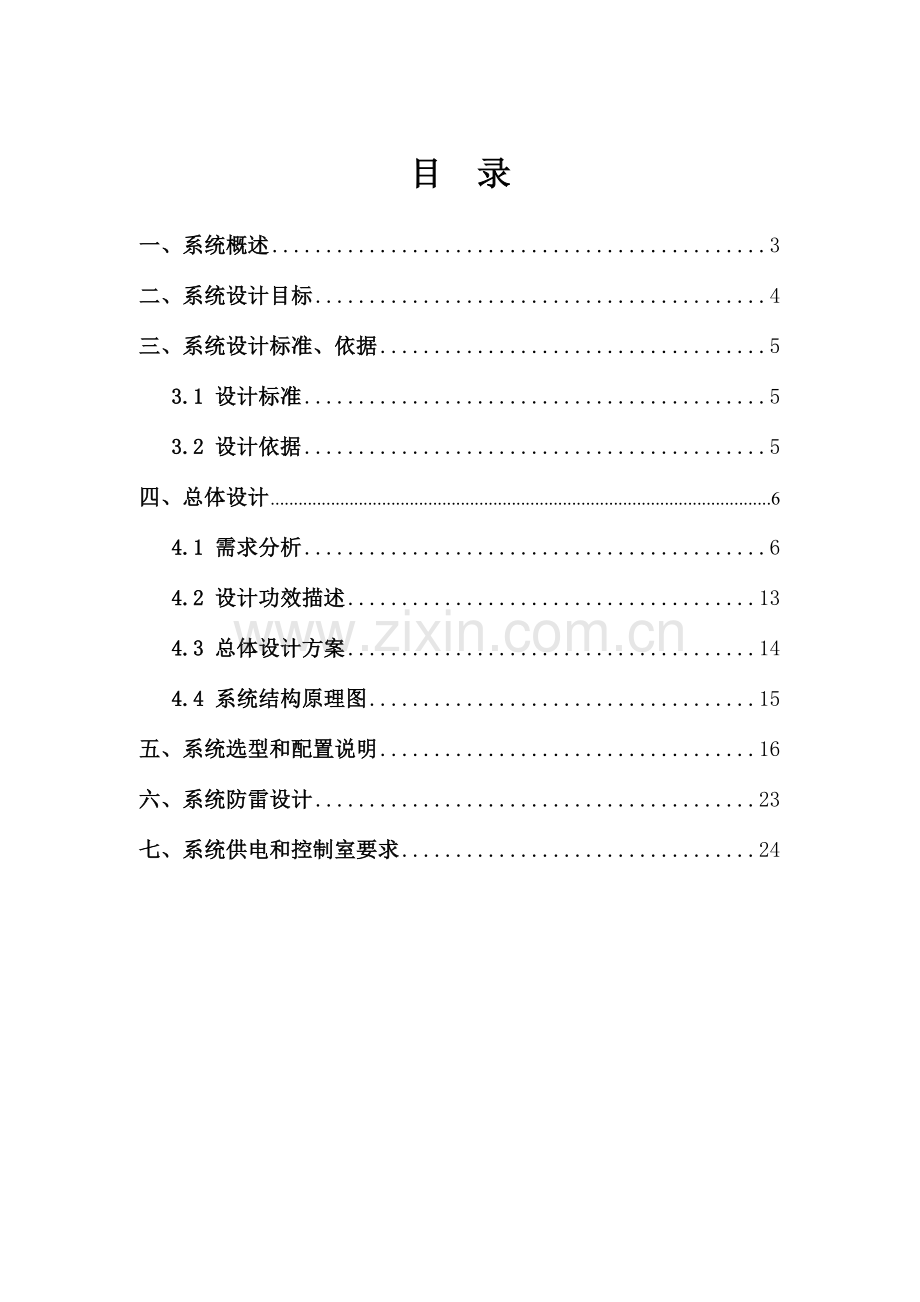

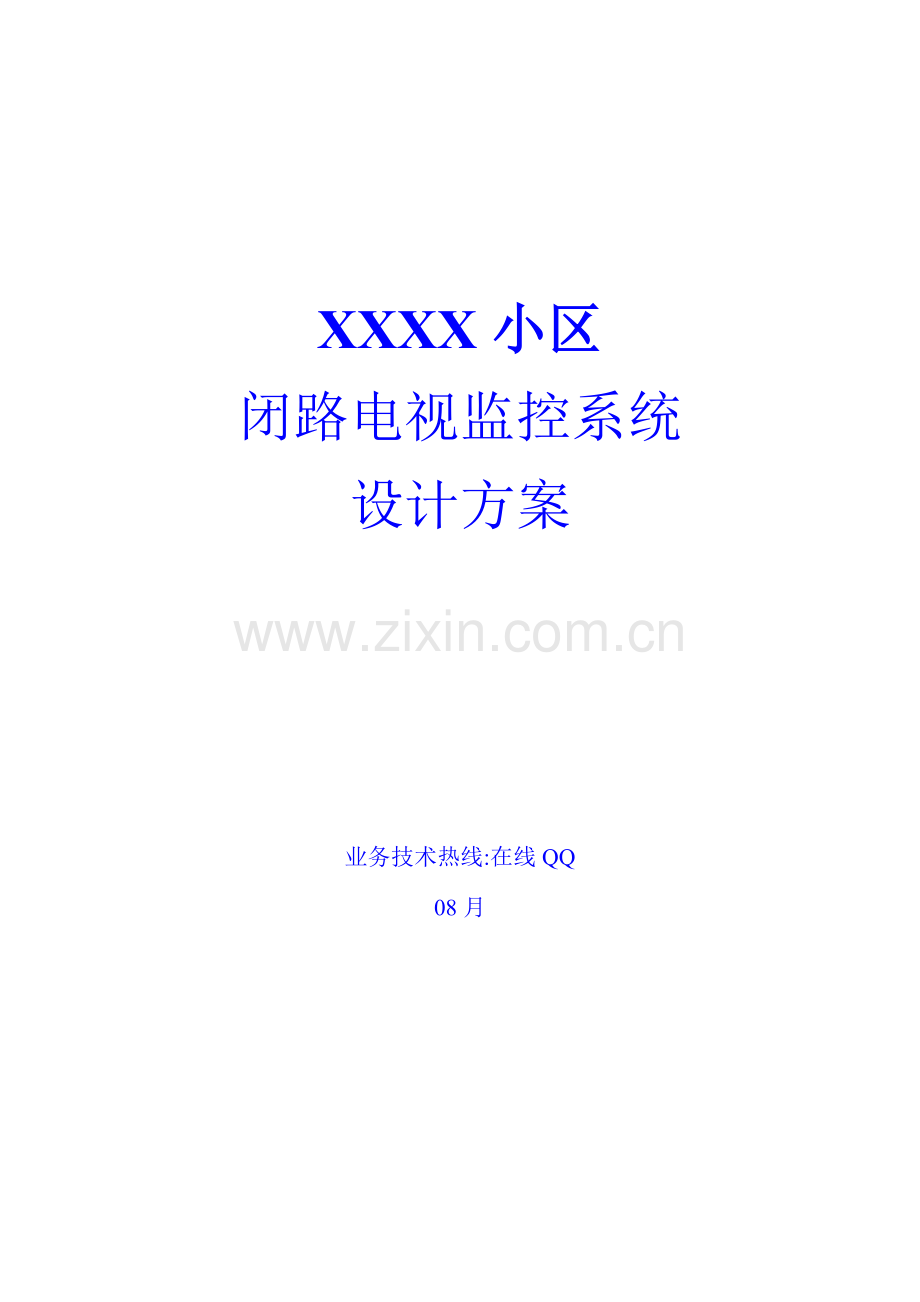

XXXX小区闭路电视监控系统设计方案业务技术热线:在线QQ 08月目 录一、系统概述3二、系统设计目标4三、系统设计标准、依据53.1 设计标准53.2 设计依据5四、总体设计64.1 需求分析64.2 设计功效描述134.3 总体设计方案144.4 系统结构原理图15五、系统选型和配置说明16六、系统防雷设计23七、系统供电和控制室要求24一、系统概述伴随改革开放深入和城镇经济快速发展，城市流感人口大量增加，带来社会很多不安定原因，治安形势日趋严峻，刑事案件，尤其是入室行窃、抢劫等发案率逐年增加。所以，国家相关部门提出对社会治安进行综合治理，并把创建安全文明小区作为其中一项关键内容。另外，为了深入规范住宅小区智能化建设，建设部尤其制订了智能化小区等级标准，根据其要求智能化小区必需有安全防范、信息管理、物业管理、信息网络等各子系统组成。所以，小区安防系统建设已逐步纳入很多小区建设必备项目中了，以广东地域为例，几乎全部新建住宅楼盘全部预装了楼宇对讲防盗系统，并严禁安装防盗网，而广州市更是花费重金来拆除以前旧防盗网，其固有防盗功效则肯定地转由电子防盗系统来完成。同时，伴随科技进步和经济发展带来了整个社会生活水平提升，大家生活不再仅仅局限于传统衣、食、住、行，对周围居住环境及环境安全越来越重视，安全技术防范作为保护人民生命和财产关键工具也越来越被广大消费者所重视，在银行、小区、政府机构、飞机场、火车站（公交车站）、校园、博物馆、商店（超市）等已经得到广泛应用。闭路电视监控系统作为安全防范系统最基础、最关键子系统，也得到了最为广泛应用。采取闭路监控为主多个技术防范结合系统是预防和阻止犯罪最为有效方法。本方案安全防范技术是集现代科学技术之大成产物，它表现了现代电子技术、现代通信技术、现代控制技术和现代计算机技术完美结合，其特点在于它所采取多元信息采集、传输、监控、统计、管理和一体化集成等一系列高新技术。实践证实，利用这一技术组成安全防范系统（简称安防系统），能为建设环境提供一个安全、便利、舒适受保护空间。闭路电视监控系统是安防系统中不可缺乏一个关键组成部分，它不仅能够对小区周围及内部进行全天二十四小时不间断实时监控，当有警情发生时小区警力可立即、正确地进行处警；也可在事后进行一些案件回放分析，关键时也可作为呈堂证供。所以，在小区建立一套完善闭路电视监控系统，不仅能够改善小区综合安全系数，加强安全保卫防范力度，对小区内人身和财产安全也起到保障作用，并可为小区实现安全现代化管理发明极为有利条件。现在，在中国各行业中广泛使用闭路监控系统大多为模拟系统，其关键特点是：采取矩阵主机控制，经过电视墙监视前端目标，采取长延时模拟录像机进行录像和回放；其关键缺点是：当录像资料需要长时间备份时，需要大量录像带，消耗大量人力和物力，而且在录像回放、检索时操作不方便。所以，基于数字存放技术硬盘录像系统应运而生，经过几年发展，至今技术已经完全成熟，很好地处理了传统图像存放及回放等技术难题。数字硬盘录像系统不仅存放费用低、效率高，而且还含有网络传输、远程传输和循环存放等优点。和此同时，硬盘录像系统数字化和传输网络化等优异技术能够实现和防盗报警等系统联网联动，立即正确地反馈现场信息，为报警事件提供充足可靠依据。即使数字硬盘录像系统处理了模拟系统很多缺点，但数字录像系统也不是完美无缺，针对一些监控点数很多情况（或用户需要经过电视墙来显示现场情况），靠单一数字硬盘录像系统就不能很好地处理，而需数字系统和模拟系统结合来实现，所以对不一样实际情况应区分对待，以求得最优化系统处理方案。本设计方案提议采取模拟和数字系统相结合方法，用模拟系统来实现实时监看，用数字系统来实现存放和回放等。二、系统设计目标在进行闭路监控系统设计时候，依据贵企业对该系统基础需求，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，并依此为贵企业提供优异、安全、可靠、高效系统处理方案。架构合理： 就是要采取优异合理技术来架构系统，使整个系统安全平稳运行，并含有未来良好扩展条件。稳定性和安全性：这是贵企业最关心问题，只有稳定运行系统，才能确保贵企业闭路监控系统平稳运行。系统技术优异性是系统高性能确保和基础，同时可有效地降低使用人员和系统维护人员麻烦。良好可扩展性则是为了用户发展考虑。伴随贵企业安防系统应用时间增加，未来对安防系统要求会更高。可扩展性确保当用户有更多要求时，引入新设备能够顺利地和此次配置设备共同工作，深入扩展和提升系统性能。产品主流：系统是否采取当今主流产品，关系到系统整体质量和未来能否得到良好技术支持和完整技术文档资料。在设备选型时，我们将关键依据贵企业提出具体需求，同时考虑产品厂家技术优异性，产品是否为主流产品，原厂商产品技术资料完整性，原厂商技术支持力量和产品制造企业发展前景。全部这些是确保用户得到良好技术支持条件，也是保障用户投资基础条件。低成本低维护量： 指努力争取有良好性能价格比，所采取产品应是简单，易操作，易维护，高可靠度。系统是否含有优良性能价格比是判定一个系统优劣条件关键依据。系统易操作和易维护性是确保非专业人员使用好一个系统条件。高可靠度是保障系统运行基础要求，也是易维护性保障。本企业将本着上述设计标准，来进行贵企业闭路监控系统设计。并将严格根据国际通例并结合本企业技术实力和工程经验，进行贵单位监控系统整个工程安装、测试和验收，完工时将同时提交和工程相关每个设备安装使用手册、及系统多种图表等各项文档资料，还将依据用户实际需求提出技术培训和有偿服务提议。 三、系统设计标准、依据3.1 设计标准本设计以行业标准作为设计依据，结合小区具体情况，用最好设计方案表现最高性能价格比，是本方案设计指导思想，也是本方案设计基础出发点和追求目标。本设计关键落实“高质量”及“低价格”两条根原来进行设计。依据小区总体建筑平面图，并充足考虑现场实际情况，前端设计采取高清楚度彩色摄像机，视频传输采取抗干扰高屏蔽同轴电缆，控制信号传输采取带屏蔽专用控制电缆，确保视频信号和控制信号正确传输；中央控制系统采取视频矩阵主机控制，采取电视墙实时显示监控系统信息；录像系统采取数字化硬盘录像系统，能够实现循环录像，并方便检索回放。a、 优异性：在投资费用许可情况下，系统采取当今优异技术和设备，首先能反应系统所含有优异水平，其次又使系统含有强大发展潜力，方便该系统在尽可能时间内和社会发展相适应。b、 可靠性：系统最关键就是可靠性，系统一旦瘫痪后果将是难以想象，所以系统必需可靠地、能连续地运行，系统设计时在成本接收条件下，从系统结构、设备选择、产品供给商技术服务及维修响应能力等各方面均应严格要求，使得故障发生可能性尽可能少。即便是出现故障时，影响面也要尽可能小。c、 安全性：对于安全防范系统，其本身安全性能不可忽略，系统设计时，必需采取多个手段预防本系统多种形式和路径非法破坏。d、 可扩充性：系统设计时应充足考虑以后发展需要，系统应含有预备容量扩充和升级换代可能。e、 规范性：因为本系统是一个严格综合性系统，在系统设计和施工过程中应参考各方面标准和规范，严格遵从各项技术要求，做好系统标准化设计和施工。一切应从实际出发，使智能系统含有较高实用效能。这也是智能建筑在当今之所以能快速兴起并发展关键所在。3.2 设计依据本方案设计依据甲方常规要求，并遵照以下国家相关部门制订设计规范要求。关键包含： JGJ/T16-92民用建筑电气设计规范 GB/T50314-智能建筑设计标准 GB50174-93电子计算机机房设计规范 GB50057-94建筑物防雷设计规范 GBJ232-92电气装置安装工程施工及验收规范 GB4943-95信息技术设备（包含电气事务设备）安全 GB/T75-94安全技术防范规范工程技术规范 GB50198-94民用闭路电视监控电视系统工程技术规范 小区发展商对闭路电视监控系统总体要求四、总体设计4.1 需求分析XXX智能住宅小区，总占地面积68999.5平方米，其中住宅小区及半地下层（商场）约占地24800平方米，小区围墙周长约1200米，各类建筑23栋，其中高层7栋，中低层16栋。住宅建筑面积44165.7平方米，办公建筑面积17450平方米，门市建筑面积平方米，是集休闲、购物、住宅于一体现代化综合性智能住宅小区。XXX智能住宅小区因为其性质关系，关键是为本小区住户提供安全、舒适居住环境，小区出入人员比较繁多复杂，而犯罪分子又恰好利用这种环境原因，潜入小区伺机作案，直接影响到小区广大住户人身和财产安全，也增大了小区保卫部门工作量；故此，建立数字监控、报警相结合安全防范系统是行之有效保卫手段。闭路电视监控系统应该说是跨学科跨行业系统工程，以功效要求不一样可分为以下多个方面：1） 前端摄像系统2） 视频传输系统3） 视频控制系统4） 视频显示和统计系统摄像部分是电视监控系统前沿部分，是整个系统“眼睛”，它把监视内容变为图像信号，传送控制中心监视器上，摄像部分好坏及它产生图像信号质量将影响整个系统质量。传输部分是系统图像信号通道。控制部分是整个系统“心脏”和“大脑”，是实现整个系统功效指挥中心。显示部分通常是由几台或多台监视器组成，它功效是将传送过来图像一一显示出来。闭路监控系统粗略结构图以下图所表示： 监控系统结构图1、摄像部分摄像部分通常安装在监视现场,它通常包含摄像机、镜头、防护罩、支架和云台等。它作用是对监视区域进行摄像并将其转换成电信号。摄像机摄像机分为彩色和黑白两种，通常黑白摄像机要比彩色灵敏度高，比较适适用于光线不足地方，假如使用目标只是监视景物位置和移动，则可采取黑白摄像机；假如要分辨被摄像物体细节，比如分辨衣服或景物颜色，则选择彩色效果会很好。摄像机规格大致可分为1/3、1/4、1/2和2/3等，安装方法有固定和带云台二种。镜 头 常见镜头种类包含：手动/自动光圈定焦镜头和自动光圈变焦镜头两种。定焦镜头分为标准镜头和广角镜头两种。定焦镜头适用范围以下：手动光圈镜头-所需监视环境照度改变不大，如室内。自动光圈镜头-所需监视环境照度改变大，如室外。广角镜头-监视角度较宽，距离较近。标准镜头-监视角度和距离适中。常见变焦镜头分为10倍、6倍和2倍变焦镜头，另一个分法是：手动变焦和电动变焦（电动光圈和自动光圈）两种。 变焦镜头在规则上能够划分为：1/3、2/3、1/2和1等。选择变焦镜头标准是：镜头规格不应小于摄像机规格，也就是说1/2镜头能够和1/3摄像机一起使用，不过1/3镜头就不能够在1/2摄像机上使用。防护罩防护罩分为室内型和室外型两种。室内防护罩关键是防尘，有也有作隐蔽作用，使监视场所和对象不易觉察受监视；室外防护罩功效关键有防晒、防雨、防尘和防冻等作用。通常室外防护罩全部配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热；下雨时能够人工控制雨刷器刷雨；有室外防护罩玻璃还能够加热，当防护罩上有结霜时，能够加热除霜。云台云台是安装、固定摄像机支撑设备，它分为水平和全方位云台两种。水平云台适适用于监视范围不大情况，在水平云台上安装好摄像机后可调整摄像机俯仰角度，达成最好监视角度后可遥控水平旋转。全方位云台适适用于对大范围进行扫描监视，它能够大大增加摄像机监视范围。云台高速姿态是由两台实施电动机来实现，电动机接收来自控制器信号正确地运行定位。在控制信号作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员操纵下跟踪监视对象。通常来说，水平旋转角度为0350，垂直旋转角度为+90。恒速云台水平旋转速度通常在310/s，垂直速度为4/s左右。变速云台水平旋转速度通常在032/s，垂直旋转速度在016/s左右。在部分高速摄像系统中，云台水平旋转速度高达200/s以上，垂直旋转速度在30/s以上。 解码器解码器通常和矩阵控制主机配套使用，关键作用为经过数据线缆接收来自矩阵主机控制信号，对主机控制码进行解码，放大输出，驱动云台旋转，和变焦镜头变焦和聚焦。2、控制部分在智能小区中，闭路电视系统中信息量和信息处理工作量全部很大，所以其控制台操作通常全部采取了计算机系统，以用户软件编程全键盘方法来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。现在推出数字视频监控报警系统采取计算机多媒体技术，以CCD摄像机作为监控探头，摄像机将获取视频信号传输到主机，主机里高速图像处理器进行数字化处理，将视频信号形成图像和背景图像进行分析比较，若发觉有差异就报警，因为这是一个全屏幕报警，所以不易漏报。同时主机自动采集报警图像并存入计算机，事后用户可依据时间、地点随时查阅报警现场图像，以了解报警原因。系统将电视监控系统和报警合二为一，实现了监视、报警和图像统计同时进行，而且这种系统中没有录像机，没有视频分配器，一切报警统计全部在计算机硬盘内，全部操作全部依据屏幕上软件提醒动作，对使用者来说是一个全新概念安全防护系统。控制系统切换方法关键有以下2种： 单步切换方法：使用控制键盘把任一路输入视频信号切换到主监视器上。 次序切换方法：使用控制键盘编制次序切换方法程序，把系统中若干路输入视频信号编为一个程序，程序运行时，其画面可按预先设定。3、传输部分传输系统包含视频信号和控制信号传输。视频信号传输可用同轴电缆、光纤或双绞线，用双绞线传输时需可视频转换适配器。控制信号传输方法包含： 直接控制：控制中心直接把控制量，如云台和变焦距镜头电源电流等，直接送入被控设备。特点是简单、直观、轻易实现。在现场设备比较少，主机为手动控制时适用。但在被控云台、镜头数量很多时，控制线缆数量多，线路复杂，所以在大系统中不采取。 多线编码间接控制：控制中心把控制命令编成二进制或其它方法并行码，由多线传送到现场控制设备，再由它转换成控制量来对现场摄像设备进行控制。这种方法比上一个方法用线少，在近距离控制时也常采取。 通讯编码间接控制：伴随微处理器和多种集成电路芯片普及，现在规模较大电视监控系统大全部采取通信编码，常见是串行编码。它优点是：用单根线路能够传送多路控制信号，从而大大节省了线路费用，通讯距离在不加中间处理情况下达可达1km公里以上，加处理可传10Km以上。这么就克服了前面两种方法缺点。本系统采取此种控制。 除了以上方法外，还有一个控制信号和视频信号复用一条电缆同轴视控传输方法。这种方法不需另铺设控制电缆。它实现方法有两种：一个是频率分割，即把控制信号调制在和视频信号不一样频繁范围内，然后同视频信号一起传送，到现场后再把它们分解开；另一个方法是利用视频信号场消隐期间传送控制信号（同轴视控）。这种方法在短距离传送时显著比其它方法要好，但设备价格相对也比较昂贵。4、显示和统计显示和统计设备安装在控制室内,关键有监视器、硬盘录像机和部分视频处理设备。现在有一个电视监控系统把云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级伺服系统，云台含有很高旋转速度，还能够预置监视点和巡视路径。平时按设定路线进行自动巡视，一旦发生报警，就能很快地对准报警点，进行定点监视和录像。一台摄像机能够起到多个摄像机作用。图像监视器图像监视器关键分为黑白和彩色两大类。黑白监视器中心分辨率通常可达800线以上，彩色监视器中心分辨率通常为400线以上。图像监视器视频信号带宽通常在78MHz范围内。录像机录像机是闭路电视监视系统中统计和重放装置，它要求能够统计时间很长，现在大部分监视系统专用录像机全部能够录24h960h录像。另外，录像机还必需要有遥控功效，从而能够方便地对录像机进行远距离操作，或在闭路电视系统中用控制信号自动操作录像机。闭路电视监视系统中专用录像机是间歇式视频录像机，它有多个时间间隔录像模式，在一盘1/2英寸VHS/E180盒带上，最长能够录制长达960H录像。录像机内设有字符信号发生器，可在图像信号上打出月/日/年/星期/时/分/秒/录像模式，还能在图像上显示出摄像机和报警器编号和报警方法。使用自动录像周期设定功效，能够对一星期内每一天录像模式进行编程。当收到报警信号后，录像机便自动进入连续录像状态，在无报警情况下，恢复正常间歇录像模式。另外，录像机还有一个锁定保护键，使非正常指令和操作无效，预防非专业人员和破坏性操作侵犯闭路电视监视系统。视频切换器在闭路电视监视系统中，摄像机数量和监视器数量百分比在2:1到5:1之间，为了用少许监视器看多个摄像机，就需要用视频切换器按一定时序把摄像机视频信号分配给特定监视器，这就是通常所说视频矩阵。切换方法能够按设定时间间隔对一组摄像机信号逐一循环切换到某一台监视器输入端上，也能够在接到某点报警信号后，长时间监视该区域情况，即只显示一台摄像机信号。切换控制通常要求和云台、镜头控制同时，即切换到哪一路图像、就控制哪一路设备。多画面分割器.cn 中国最大资料库下载在大型闭路电视监视系统中摄像机数量多达数百个，但监视器数量受机房面积限制要远远小于摄像机数量，而且其数量大多也不利于值班人员全方面巡视。为了实现全景监视，即让全部摄像机信号全部能显示在监视器屏幕上，就需要用多画面分割器。这种设备能够把多路视频信号合成为一路输出，进入一台监视器，这么就可在屏幕上同时显示多个画面。分割方法常有4画面、9画面及16画面。使用多画面分割器可在一台监视器上同时观看多路摄像机信号，而且它还能够用一台录像机同时录制多路视频信号。有些很好多画面分割器还含有单路回放功效，即能选择同时录下多路信号视频信号任意一路在监视器上满屏放像。视频分配器可将一路视频信号转变成多路信号，输送到多个显示和控制设备。 其它 机柜用于安装闭路电视监控系统设备，监视墙用于安装监视器。4.2 设计功效描述 性能、功效优异：设备选型要确保技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采取均采取现在领先技术和生产工艺制造，系统建成后，三至五年不会落后淘汰。 电视监控系统功效完善:经过保安监控系统随时掌握监控区域内人员活动情况，检验各个关键部位安全情况，提前发觉隐患，立即处理突发事件。并自动进行录像。正常情况下对进行二十四小时录像，录像资料可备出事时查询。 设备高可靠性：采取监控行业最新技术和高品质设备。 操作简单实用：采取高科技手段，进行智能化设计，尽可能降低系统操作复杂性。并作到系统工作稳定可靠，维护简单。 发展性系统应在初步设计时，就考虑未来良好发展性，以降低未来发展成本，使系统含有良好可连续发展性。 经济性在满足安全防范等级要求前提下，在确保系统稳定可靠、性能良好基础上，在考虑系统优异性同时，按需选择系统和设备，做到合理、实用，降低成本，从而达成极高性能价格比，降低智能小区安全管理运行成本。 外观效果美观：前端装置安装均考虑安全性、隐蔽性及美观性，依据实用和美观标准，我们全部选择了外观工艺和性能稳定全部比很好安防产品。4.3 总体设计方案小区闭路监控系统由前端图像采集、图像及控制信号传输和图像显示控制存放三个部分组成。1、 前端图像采集部分小区闭路电视监控系统共设计62台摄像机，设计在小区各类进出口（如入门大厅和停车场出入口等）、小区内部关键走廊和公用设施（如电梯轿箱、停车场内等）、小区内人群密度较大流动区域和集散地（如首层大堂、电梯前室等）安装监控探头进行现场实时监视录像，以确保小区警力能够有效地杜绝隐患或发生突发事件时能够立即处理。 在小区主、次出入口设置彩色高解摄像机3台（1主2次），用于监视车辆及人员进出情况； 小区地下停车场出入口设置彩色高解摄像机4台（2个地下停车场），用于监控车辆出入情况；停车场内部设计低照度彩色摄像机13台，用于监视地下停车场内情况。 小区周界及公共区域设计彩色摄像机9个、一体化摄像机（配室外云台球罩）5个，并和小区周界报警系统联动控制，一旦有入侵报警信号发生，摄像机将自动旋转至报警区域，自动跟踪监控，同时在监控中心，系统将自动切换报警现场画面至指定监视器，硬盘录像机进行实时监控录像。 小区楼栋首层大堂安装彩色半球摄像机共17个，因为这个地域是大楼内人群必经通路，进行监视和合理干预对确保小区秩序和人群流动安全有主动作用。 每部电梯轿厢内安装吸顶式电梯专用彩色半球摄像机24台（其中7栋高层每栋2部电梯，6栋低层没有电梯，其它1部电梯/栋），用于监视和统计电梯内实时情况，以备发生突发事件能立即得到警力处理。2、 图像和控制信号传输部分小区闭路电视监控系统视频信号采取屏蔽视频电缆，依据摄像机安装位置提议选择采取RG59/128编（或SYV-75-5/128编）等同轴电缆，以确保监控信息正确传输。控制线设计采取RVVP2*28/0.15圆形双绞屏蔽电缆。3、 图像控制存放部分监控中心机房在小区一楼消防中心，在监控室设计控制矩阵主机，设计采取8台14英寸监视器作为电视墙，1台21英寸监视器作为主监视器。录像系统设计采取4台16路数码硬盘录像机，同时配置4台17英寸纯平显示器进行实时监视。设计整个硬盘录像系统能够连续保留录像资料1个月，硬盘录像系统支持录像和回放全双工工作。4.4 系统结构原理图五、系统选型和配置说明1、CELOTEX先路达全实时数字硬盘录像机CLT-1616R技术规格：型 号CLT-4000RCLT-8800RCLT-1616RCLT-1600R处 理 器PIII800以上硬 盘标配80G,可扩充内 存128M视频输入PAL压缩方法独特高压缩比 Engine-K方法，2-8K/帧显示通道4路1路自动切换8路4路1路自动切换16路9路4路1路自动切换16路9路4路1路自动切换显示速度总帧数100帧/秒总帧数200帧/秒总帧数400帧/秒总帧数400帧/秒最大统计速度总帧数100帧/秒总帧数200帧/秒总帧数400帧/秒总帧数可达80帧/秒显示像素最大768576回放像素768576/384288/192144录像形式连续录像、移动侦测录像(可联动另外一路录像)、报警触发录像图像防伪独特水印加密功效，可识别图像是否被改动网络连接PSTNISDNLAN(经过LAN一台用户机可同时访问控制16台DVR)报警方法视频移动报警及传感器输入报警报警输入可接烟感、瓦斯、门磁、红外、微波及其它感应器控制输出可控制云台、镜头（焦距、聚焦）、灯光、雨刷及继电器输出、高速球远程控制可控制云台、镜头（焦距、聚焦）、灯光、雨刷及继电器输出视频输出1路VGA及1路RCA多任务方法监视、录像、控制、回放、传输、备份可同时工作主机规格430（W）178（H）454（K）mm电 源交流220V10%环境温度-10 - 50重 量20Kg2、低照度一体化摄像机 TC-220AF/H图雅丽低照度一体化摄像机，内置27倍光学变焦及10倍电子放大变焦镜头，DSP数字信号处理。技术规格：型 号一体化日夜型自动对焦光学27倍1/4数码高解像彩色机TC-220AF/H视频制式PAL成像源1/4彩色CCD有效像素795(H)596(V)解像度彩色480线 黑白600线同时方法内同时内置镜头f=3.6-98mm变焦倍数270倍(光学27倍,数码10倍)对焦自动/手动光圈自动白平衡自动/手动最低照度彩色机0.01Lux/F1.6 黑白0.002Lux/F1.6 增益控制自动/手动信噪比60dB电子快门1/50-120,000秒视频输出1.0Vp-p75屏幕菜单控制 图像效果、镜头控制、电子快门增益控制、超级动态、白平衡 控制方法机身按钮专用控制一般控制器伽玛系数0.45工作温度-10to-50电 源DC12V/最大500mA外形尺寸6064105mm3、彩色高清楚度摄像机 TC-403L技术规格：型 号TC-403L 1/3”数码高解像彩色摄像机视频制式PAL成像源1/3彩色CCD有效像素795(H)596(V) 同时方法内同时最低照度0.2Lux/F1.2 解像度535线信噪比60dB白平衡ATW/AWB，无色滚自动光圈视频/直流驱动电子快门1/50-120,000秒镜像反转开/关电子放大有视频输出1.0Vp-p,75伽玛系数0.45背光赔偿开/关增益控制开/关工作温度-20 to +50电 源DC12V/150mA外形尺寸545097mm4、彩色摄像机 TC-223L技术规格：型 号TC-223L1/3”数码中解像彩色摄像机视频制式PAL成像源1/3彩色CCD有效像素597(H)537(V)同时方法内同时最低照度0.1Lux/F1.2解像度420线信噪比60dB白平衡ATW/AWB，无色滚自动光圈视频/直流驱动电子快门1/50-120,000秒镜像功效开/关2倍放大有视频输出1.0Vp-p,75伽玛系数0.45背光赔偿开/关增益控制开/关工作温度-20 to +50电 源DC12V/150mA外形尺寸545097mm5、彩色低照度摄像机 TC-603T技术规格：型 号TC-603T夜猫彩色摄像机视频制式PAL成像源1/3彩色CCD有效像素597(H)537(V)同时方法内同时最低照度彩色0.01Lux/F1.2，黑白0.002Lux/F1.2解像度420线信噪比60dB白平衡ATW/AWB，无色滚自动光圈VIDEO/DC双驱动电子快门1/50-120,000秒视频输出1.0Vp-p,75ohm伽玛系数0.45镜像功效开/关2倍放大开/关背光赔偿超级背光赔偿，开/关增益控制开/关工作温度-20 to +50电 源DC12V/150mA外形尺寸545097mm6、彩色小飞碟型针孔摄像机 TD-223U技术规格：型 号TC-223U1/3”数码中解像彩色飞碟型摄像机视频制式PAL成像源1/3彩色CCD有效像素597(H)537(V)同时方法内同时最低照度0.1Lux/F1.4解像度420线信噪比60dB白平衡自动视频输出1.0Vp-p 75电子快门1/50-120,000秒伽玛系数0.45背光赔偿自动增益控制自动工作温度-20 to +50工作电源DC12V/90mA镜头焦距标配3.6毫米外形尺寸内径52外径75高40mm7、彩色半球摄像机 TD-223B技术规格：型 号TD-223B1/3数码中解像半球型彩色摄像机视频制式PAL成像源1/3彩色CCD有效像素597(H)537(V)同时方法内同时最低照度0.1Lux/F1.4解像度420线信噪比60dB白平衡自动/无色滚视频输出1.0Vp-p 75电子快门1/50-100,000秒伽玛系数0.45背光赔偿自动增益控制自动工作温度-20 to +50工作电源DC12V/150mA镜头焦距标配3.6毫米外形尺寸110xH80mm8、室内外全球云台 TYN-907PD/R技术规格：型 号TYN-907PD/R 室内外7全球型护罩云台(内置解码器)输入电压AC24V水平速度20/秒水平角度355垂直角度090垂直速度10/秒运动方法自动、手动负载量4kg球罩尺寸7”重量7kg/8kg上罩材料铝合金下罩材料光学材料下罩颜色茶色安装方法吊装或壁装选购配件加热器，风扇工作环境温度-20-509、矩阵控制主机 TS5064-8K技术规格： 64路视频信号输入，8路视频输出 64个灵活分组切换，每组连接2-16个监视器，便于快速巡视各路图像 完善系统设置编程，汉字菜单显示 可配接8个键盘，组成多用户系统，每个分用户可连接多个监视器 云台、三可变镜头控制，可控制一般云台、一体化云台，预置云台 键盘采取调速杆，可控制调速预置云台，可预置64个预置点 一个RS232双工接口，一个RS485半双工接口，二个RS485驱动接口 开放性：符合开放性要求，含有网络特征。每个控制器可组成完善监控系统，同时接收其它设备控制和信息查询。六、系统防雷设计小区闭路电视监控系统防雷设计包含电源防雷、视频信号防雷、控制信号防雷和接地四个部分内容。1、 电源防雷 电子设备因雷击造成损坏，很大百分比是因为感应雷串到电源造成设备损坏。依据GB50174-93电子计算机机房设计规范和GB50057-94建筑物防雷设计规范要求中心计算机机房等大量关键电子设备集中场所应设计两级以上电源防雷保护。对于上梅林新村闭路监控系统供电防雷保护，设计建立二级电源防雷防护：第一级防护在机房总配电柜进线端，设计采取一套国际著名品牌加强型电源避雷器，第二级防护在机房供电UPS进线端，设计采取一套标准型电源避雷器。 2、 视频信号防雷 系统设计在摄像机前端安装视频防雷器。当视频信号有过电压现象发生，避雷器瞬间导通，以确保前端摄像机和末端矩阵主机安全。 3、 控制信号防雷系统控制线路采取屏蔽专用控制电缆，控制线屏蔽层在接头和端头进行反复接地，控制线进入控制室后优异入信号避雷器，当控制线路串有感应雷过电压时，避雷器瞬间导通，把多出电荷引接到大地，确保前端解码器和末端矩阵控制主机安全运行。4、 接地 依据GB5005794建筑物防雷设计规范、JGJ/T1692民用建筑电气设计规范相关要求，对控制室内全部设备接地极和设备金属外壳进行接地处理。接地具体处理方法是：从共同接地体接地干线上引一条支干线到中心机房，在机房安装汇流铜排，电源接地、防静电接地、防雷接地和设备外壳接地各单独引接地导线到接地铜排，牢靠连接，以确保电气设备和人身安全。七、系统供电和控制室要求 为确保监控系统正常稳定工作，系统采取在线式UPS集中供电； 监控系统和中心控制室采取单独电源供电回路； 主干采取AC220V供电,在摄像机前端采取变压器就近供电； 中心控制室必需配置有通讯、安全和消防等设备； 中心控制室必需单独安装空调装置，确保控制室温度在1628之间，相对湿度小于85%； 控制室室内光线充足，其照度应大于300Lux； 控制室其它设备和金属外壳也必需做好等电位连接，以确保控制室内人身和设备安全。
