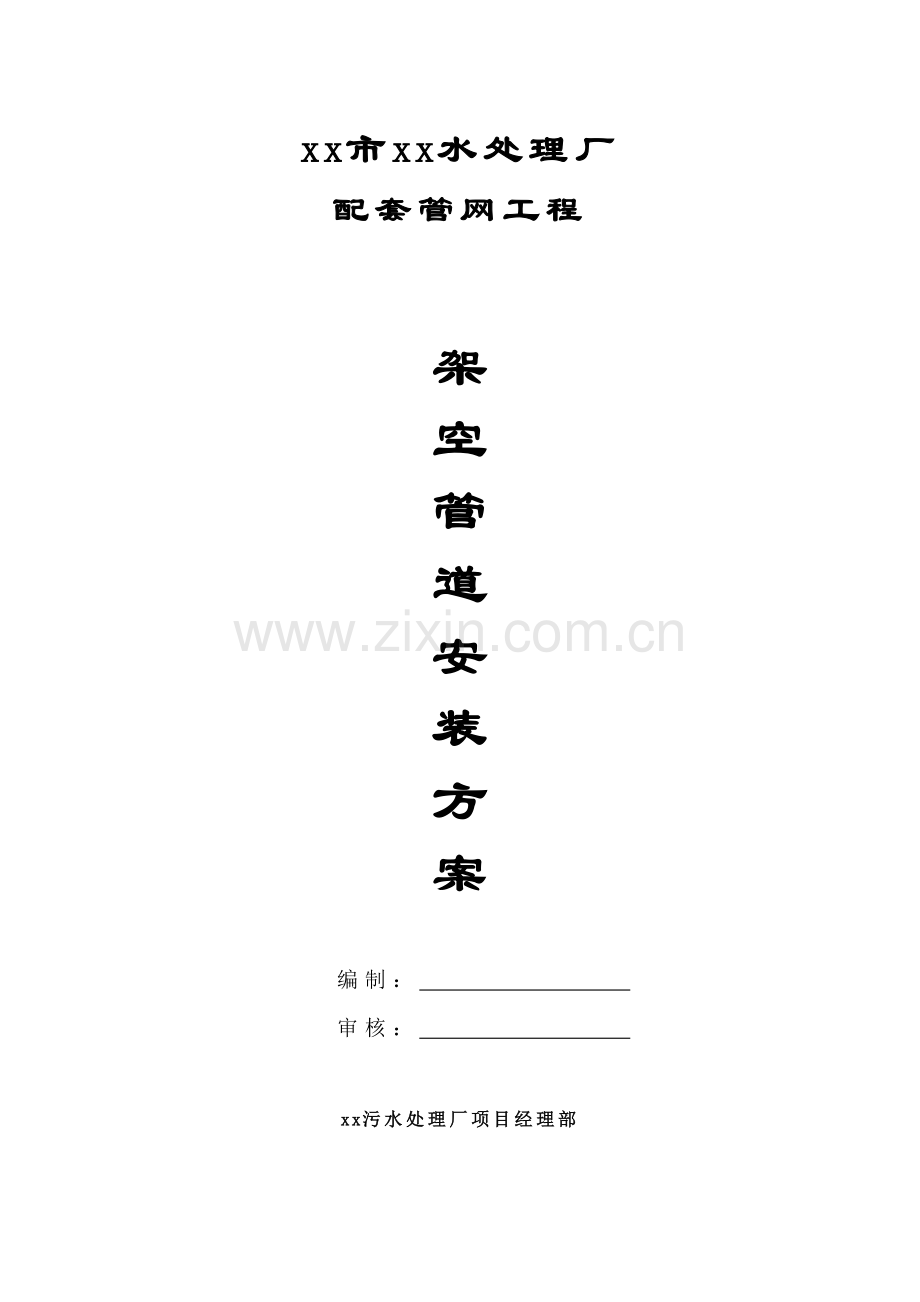

xx市xx水处理厂
配套管网工程

架
空
管
道
安
装
方
案

编制：
审核：

xx污水处理厂项目经理部

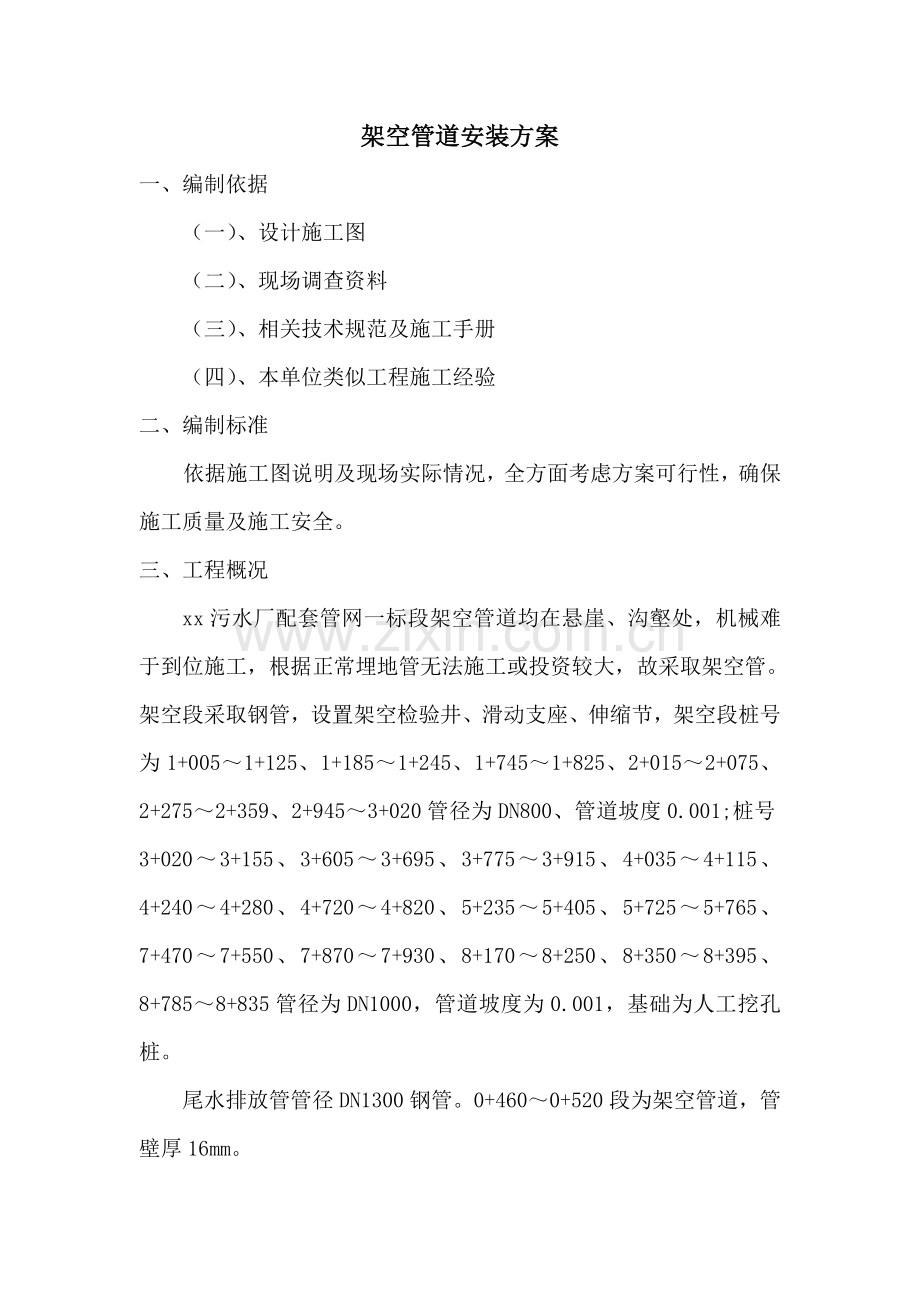

架空管道安装方案
一、编制依据
（一）、设计施工图
（二）、现场调查资料
（三）、相关技术规范及施工手册
（四）、本单位类似工程施工经验
二、编制标准
依据施工图说明及现场实际情况，全方面考虑方案可行性，确保施工质量及施工安全。
三、工程概况
xx污水厂配套管网一标段架空管道均在悬崖、沟壑处，机械难于到位施工，根据正常埋地管无法施工或投资较大，故采取架空管。架空段采取钢管，设置架空检验井、滑动支座、伸缩节，架空段桩号为1+005～1+125、1+185～1+245、1+745～1+825、2+015～2+075、2+275～2+359、2+945～3+020管径为DN800、管道坡度0.001;桩号3+020～3+155、3+605～3+695、3+775～3+915、4+035～4+115、4+240～4+280、4+720～4+820、5+235～5+405、5+725～5+765、7+470～7+550、7+870～7+930、8+170～8+250、8+350～8+395、8+785～8+835管径为DN1000，管道坡度为0.001，基础为人工挖孔桩。
尾水排放管管径DN1300钢管。0+460～0+520段为架空管道，管壁厚16mm。

四、关键施工工序
方案一、吊车直接吊装
定位放线 预先焊接钢管（2节） 吊车准备
吊装钢管 控制中线及坡度 管道安装、 固定 闭水试验
方案二、 托架法
定位放线 预先焊接钢管（2节） 卷扬机及配套设备准备 卷扬机或倒链拖拉 控制中线及坡度
管道安装、加固 闭水试验
方案三、满堂脚手架法
搭设满堂脚手架 定位放线 钢管拖拉就位 控制轴线及坡度 钢管焊接 钢管加固 闭水试验
五、关键施工方法
（一） 施工准备
1、技术准备
1.1 施工前应认真做好安全、技术交底，对施工人员进行专门培训，以确保工程保质、保量、安全地完成。
1.2 依据控制点，在支座上弹出中心线，方便在安装过程中，利用S3型水准仪来测定管道标高及轴线,误差小于1cm。
2、材料准备
2.1 因为管材、管件均为甲供材，所以物资部门应和甲方材料部门立即联络，确保现场不因无合格管材而停工。
2.2 钢管安装所需焊机、焊条等。
3、人员、机械准备
因为工程量较大，施工难度大，准备组织20人进行施工。关键机械设备有：16t吊车一辆，卷扬机2台或倒链（5t）4台、钢丝绳400米、滑轮4个，千斤顶2台，滑轮倒链（2t）4套，托架6个，脚手架50t、扣件1000个、跳板400块，发电机（30KW）2台，及部分常见小型设备。
4、现场准备
4.1 对于能进入吊车部位，应将临时便道修通。
4.2 对于交通不便，吊车无法进入，对管道所在轴线两端场地进行平整，使其略高于管道所需基底标高。
4.3 在卷扬机安装部位进行扎实，并埋设好地垅。
4.4 对于地形陡峭，交通不便，在曲线段处管道安装下部场地平整。
4.5 钢管安装前将GJF4支座安装完成。
（二）、定位放线
依据设计要求将管道中心线、标高标识在管道支座上，最好是弹出墨线，且方便在安装过程中控制轴线及标高。
（三）、管道吊装
1、吊车直接吊装
在交通比较方便，地形很好处，我部将采取吊车直接吊装。
1.1 对地形很好，但没有便道处，应在安装前将便道修通。
1.2 在吊装前将两节钢管预先焊接完成，方便在吊安过程中节省时间。
1.3 计算出在吊装过程中两节钢管接头所在位置，在此部位下预先搭设脚手架焊接平台，且确保焊缝接头不在支座范围内。
1.4 吊车定位、支起，将预先焊接好钢管吊装至支座上，在吊装过程中控制好轴线、标高。（图所表示）
2、 托架安装法
在地形很好，但交通不便，吊车无法进入现场、机械无法施工管段， 我部采取托架法安装。
2.1 把管道同轴线两端场地进行平整，且略高于管道底标高，在设置卷扬机部位地基须扎实。
2.2 将卷扬机安置在架空管道轴线上，且略高于管道中心线。
2.3 在拖拉前应计算出超出两个支座所需钢管长度，方便控制拖拉安全，依据设计每两墩跨距为15m，而钢管单根长度为7.5m，故从配重角度考虑，牵引单跨需用2节钢管，后配重钢管需用3节以上，以确保不倾覆。牵引时在首节钢管两侧焊接两钢筋耳朵，方便钢丝绳拴挂拖拉。
2.4若架空钢管距第一个支座距离超出7.5米，应先将此部位部分回填至管底标高位置。
2.5 在牵引另一端采取卷扬机或倒链进行控制牵引速度，目前端牵引速度较快难于控制时，后端卷扬机或倒链运行控制，以确保安全。
2.6 在牵引时，将预先制作带有滚轮托架放置于支座之上，钢管在经过支座时使钢管坐落在托架之上，以保护外防腐层，且变滑动为滚动，省力省时。将预先焊接好钢管拖拉至支座上，在拖拉过程中，应伴随管道不停牵引，逐步施焊后续管道，以确保配重平衡，同时控制好轴线、标高。
2.7 管道安装完成后，采取千斤顶将管道顶起把滚轮托架取出。
2.8 在安装过程中，对于装有伸缩器管道，首先将伸缩器两端管道预先采取绑条焊焊结。待管道安装完成后，在伸缩器下部搭设脚手架后再行安装。
2.9 安装次序为从牵引卷扬机端开始往后施工。（图所表示）
3、满堂脚手架法
在地形陡峭，交通不便，且在曲线部位，吊车托架无法施工处，采取满堂脚手架进行施工。
3.1 脚手架基础应平整、 扎实。
3.2 满堂脚手架搭设根据下列要求搭设：立杆间距（双向）1.5m，横杆间距（双向）1.5m，步距1.5m，距地≤200mm处设置扫地杆，满堂脚手架四边和中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置。对高于4m脚手架，其两端和中间每隔4排立杆从顶开始向下每隔2步设置一道水平剪刀撑；
3.3 沿垂直管道中心线搭设一排横杆，横杆顶标高根据设计坡度管底外缘标高搭设，且在脚手架上弹出管道轴线，方便控制轴线，并在脚手架顶用跳板铺设一操作平台。
3.4 将管道拖拉侧脚手架设计坡度搭设成斜面，以方便拖拉钢管，拖拉采取逐步将每节钢管拖拉至操作平台，依据横杆上所弹墨线调整管道轴线及标高，并在平台上进行施焊。
3.5 整体安装方向为从高处向低处拖拉，即从低向高安装（图所表示）
（四）钢管焊接
4.1 在焊接前应将管内污物清除洁净，并将管口边缘和焊口两侧打磨洁净，使其露出金属光泽，制作坡口；
电弧焊管端修口各部尺寸

4.2 对口时应使内壁平齐，当采取长300mm直尺在接口内壁周围次序贴靠，错口许可偏差应为0.2倍壁厚，且不得大于2mm。
4.3 不一样壁厚管节对口时，管壁厚度相差不应大于3mm。不一样管径管节连接时，当两管径相差大于小管径15%时，可用渐缩管连接。渐缩管长度不得小于两管径相差2倍，且不应小于200mm。
4.4 钢管对口检验合格后，方可进行点焊，点焊时应符合下列要求：
4.4.1 点焊焊条应采取和接口焊接相同焊条；
4.4.2 点焊时应对称施焊，其厚度应和第一层焊接厚度一致；
4.4.3 钢管纵向焊缝处和螺旋焊缝处不得点焊；
4.4.4 点焊长度和间距应符合下表：
点焊长度及间距
管径（mm）
点焊长度（mm）
环向点焊点（处）
350~500
50~60
5
600~700
60~70
6
≥800
80~100
点焊间距不得大于400mm
4.5 因为管径均大于800mm，故采取双面焊；
4.6 应采取2-3层焊法焊满管子周缝。
4.7 焊毕应将焊皮敲掉。
（五） 管道防腐
5.1 架空钢管外壁防腐：采取GZ—2型高分子防腐涂料，按四油两布防腐，即先涂底漆一道，外包玻璃丝布一道，在涂底漆一道，外包玻璃丝布一道，最终外刷两道耐候保色型面漆，平均用量大于0.8~1.0Kg/㎡。
5.2 埋地钢管外壁防腐：采取GZ—2型高分子防腐涂料，做法为两道底漆，两道厚浆型面漆，平均用量大于0.5~0.6Kg/㎡。
5.3 管道内壁防腐：采取喷涂水泥砂浆法，涂料厚度为8~10mm。
（六）、闭水试验
6.1 管道外观验收合格，含有了闭水条件后进行闭水，闭水试验管段应按井距分割、试验，
6.2 首先在闭水试验段两端盲板焊封，不得漏水。
6.3 向管道内注水，同时检验管堵、管身，确保无漏水和严重渗水现象。
6.4 试验开始时，在要求水位开始统计，观察期间内不停向试验管内补水，保持试验水头恒定，在30min内渗水量小于许可渗水量即为合格。
6.5 实测渗水量按下式计算：q=W/(T×L)
式中：q——实测渗水量（m3/min·m）；
W——补水量（L）；
T——实测渗水量观察时间（min）
L——试验管段长度（ m）。
管道许可渗水量为1.5L/min·Km，实际渗水量小于许可渗水量即为合格。
（七）钢管固定
设计钢管固定为管卡固定，在钢管检验合格后，将管卡安装。
六 、安全、质量注意事项
1、严禁机械带病运转、超负荷作业，夜间作业应有足够照明设备。
2、全部特种作业人员，必需持证上岗，严禁非特殊工种人员从事特种作业。
3、做好安全用电工作。工地电力设备、线路必需由电工架设及管理，闸箱、开关应防雨且安全牢靠，做到“一机、一闸、一漏、一锁”，要常常维修，保持良好状态。不符合安全要求电动设施及电力线路不得使用。非专业电工严禁随意接线，预防发生触电事故。
4、安全人员必需天天对拖拉钢管钢丝绳、绳索进行检验，破损严重严禁使用。
5、施工人员必需配戴安全带，对于高空作业人员必需配戴安全带。
6、雨后必需对脚手架进行检验、加固。
7、在吊装、拖拉管道时，严禁管道正下方站人。
8、施工测量，定线严格加以控制，严格控制管道轴线、标高。
9、钢管环向焊缝距支架净距不得小于100mm；
10、钢管直管段两相邻环向焊缝间距不应小于200mm；
11、钢管任何位置不得有十字形焊缝；
12、钢管直线管段不宜采取长度小于800mm短节拼接。
13、管卡必需根据设计要求进行安装。
14、钢管焊接时，应选择温差比较小时间进行，管道焊接外观质量应符合下列要求：
焊缝外观质量
项目
技术要求
外观
不得有溶化金属流到焊缝外未溶化母材上，焊缝和热影响区表面不得有裂纹、气孔、 弧孔和灰渣等缺点；表面光顺、均匀，焊道和母材应平缓过渡
宽度
应焊出坡口边缘2~3mm
表面余高
应小于或等于1+0.2倍坡口边缘宽度，且不应大于4mm
咬边
深度应小于或等于0.5mm，焊缝两侧咬边总长不得超出焊缝长度10%，且连续长不应大于100mm
错边
应小于或等于0.2t，且不应大于2mm
未饱满
不许可
