天然气管道申请建设环境影响评估报告.doc

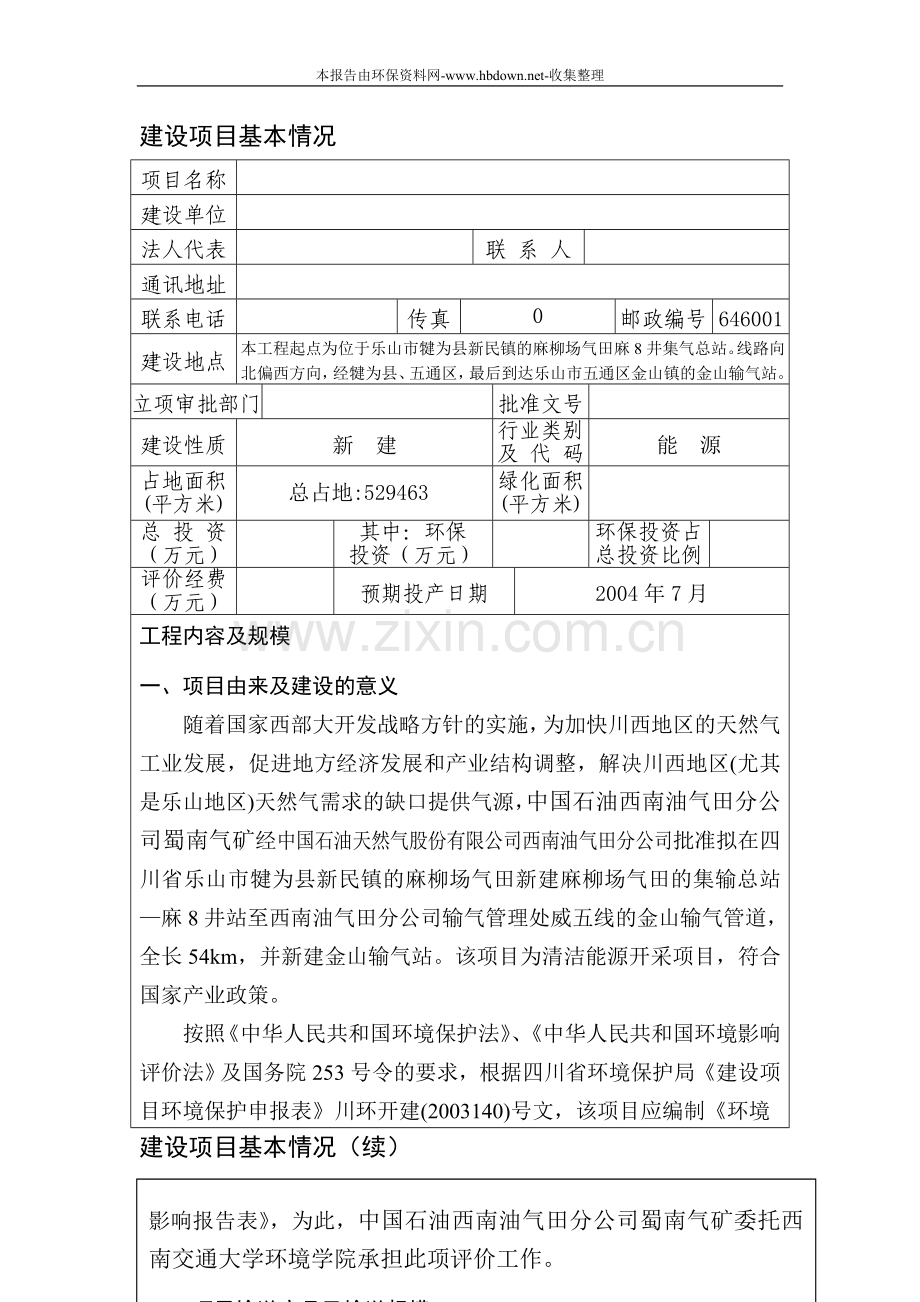

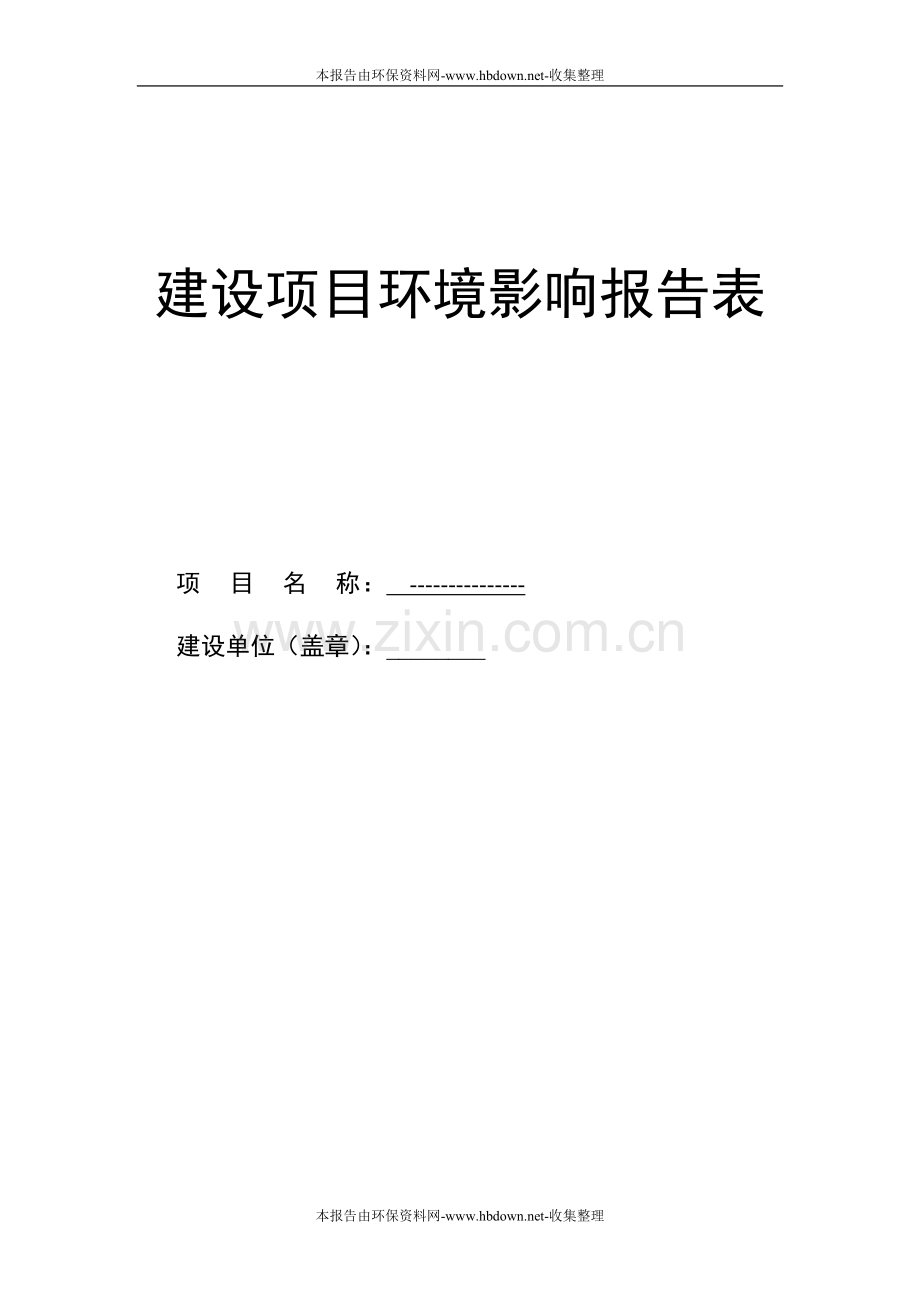

本报告由环保资料网-收集整理建设项目环境影响报告表 项 目 名 称： - 建设单位（盖章）：_ 建设项目基本情况项目名称建设单位法人代表联 系 人通讯地址联系电话传真0邮政编号646001建设地点本工程起点为位于乐山市犍为县新民镇的麻柳场气田麻8井集气总站。线路向北偏西方向，经犍为县、五通区，最后到达乐山市五通区金山镇的金山输气站。立项审批部门批准文号建设性质新 建行业类别及 代 码能 源占地面积(平方米)总占地:529463绿化面积(平方米)总 投 资（万元）其中：环保投资（万元）环保投资占总投资比例评价经费（万元）预期投产日期2004年7月工程内容及规模一、项目由来及建设的意义随着国家西部大开发战略方针的实施，为加快川西地区的天然气工业发展，促进地方经济发展和产业结构调整，解决川西地区(尤其是乐山地区)天然气需求的缺口提供气源，中国石油西南油气田分公司蜀南气矿经中国石油天然气股份有限公司西南油气田分公司批准拟在四川省乐山市犍为县新民镇的麻柳场气田新建麻柳场气田的集输总站麻8井站至西南油气田分公司输气管理处威五线的金山输气管道，全长54km，并新建金山输气站。该项目为清洁能源开采项目，符合国家产业政策。按照中华人民共和国环境保护法、中华人民共和国环境影响评价法及国务院253号令的要求，根据四川省环境保护局建设项目环境保护申报表川环开建(2003140)号文，该项目应编制环境建设项目基本情况（续）影响报告表，为此，中国石油西南油气田分公司蜀南气矿委托西南交通大学环境学院承担此项评价工作。二、项目输送产品及输送规模本项目输送产品为从麻柳场气井采出的原料天然气。天然气相对密度为0.572，水露点：-5，其组份见表1。表1 天然气组分分析天然气组份CH4C2H6C3H8H2SCO2N2+H2+He+O2+Ar含量(%)96.1120.2500.00900.1313.498天然气输送量：设计输量80150104m3/d。设计压力4.0MPa三、建设内容、项目组成本环评涉及项目建设内容为新建天然气地面集输管线DN300输气管线54km（线路中设公磨山和大石板阀室），将麻8井的天然气输入新建的金山输气站（该站设清管接收装置、分离器和调压器以及阴极保护站等配套设施），然后进入已建成的金山配气站，向乐山、五通地区供气。本次评价项目不含气田开采、钻探工程。麻柳场气井天然气不含H2S。本工程输气管线始于麻8井输气站，该站位于犍为县境内，管线经衙门子沿岷江东岸，沿西北走向过拟建的乐宜高速公路，经菜籽湾、团山子、金竹湾、大石板、泡房子、钟家山、定文场、刘家山、公磨山，至袁家祠进入乐山五通桥区，最后到达五通桥区金山镇东南700m的芒溪河支流过路滩西侧100m处的金山输气站。项目组成与可能产生的主要环境问题见表2。项目地理位置见附图1，金山输气站平面布置和外环境关系见附图3；地面输送管线路径图见附图2。表2 项目组成及主要环境问题项 目 组 成建设内容及规模可能产生的主要环境问题备 注施工期营运期主体工程金山输气站该站新建清管收发装置、分离器和调压器系统；放空火炬点火（利用原金山配气站）系统，该站新增地面积为：2963m2，建筑面积：642 m2。形成输送80104-150104m3/d的输气规模。噪声、扬尘、废水、固废、改变土地利用性质废气、废水、废渣、噪声、改变土地利用性质新建（部分利旧）地面集输管线工程地面集输管线敷设长度为54km，途经菜籽湾、大石板、袁家咀、顺河街至金山。途中穿越公路11处，穿越河流、冲沟几十次，穿越耕地，果园约30km等。土壤及植被破坏、水土流失、水生生物生境影响、扬尘、噪声、固废、废水噪声、水土流失新建辅助工程阀室公磨山阀室和大石板阀室，共66m2土壤及植被破坏废气新建施工便道15Km扬尘、废气、噪声大部分利旧水土保持线路土石方量：169500 m3。毛石水泥护坡、挡土坎及其水泥覆盖等，水土保持构筑物14040m3。噪声、扬尘、固废、废水新建综合值班室仪表控制室50m2，发、配电室40m2，阴保间15m2，工具间15m2，学习室25m2，卫生间及交通15m2，共160m2。公用工程50kV10/0.4KV杆上变电站1座，设备用发电机1台。废气、噪声新建办公及生活设施生活区由围墙与其它设施隔离，住宅楼2栋，建筑面积约为416m2。噪声、扬尘、废水、固废噪声生活废水生活垃圾新建（部分利旧）四、主要原辅材料及动力供给本项目所需原辅材料主要为钢材、管材、沥青、木材等。所用管材的管径大小不同，其消耗量也不一样，一般每km管线需要消耗管材约46t，原辅材料消耗及动力供给见表3。表3 主要原材料及动力供给分类名 称单位数 量备 注原辅材料消耗量钢 材t16外 购管 材t2188.24外 购沥 青t45外 购水 泥t820外 购碎石、砂t700外 购炸 药t2外 购木 材m315外 购动力供给水m3/a1360.5已有水源及供水设施电kW.h/a2.67105电力公司供给燃料气m3/a4.2104/五、主要设备本项目金山输气站通讯设备新增天线移动手机1部，市话单机2部，调制解调器1部，调制解调器避雷器1只；运输新增罐车1辆，维修工具车1辆，巡线车1辆；金山配气站为已建站，10kV外电源已引至站内，站内现设有30kVA杆上变电站一座，配电间一间，为1999年安装。新建的金山输气站内新增的用电负荷依托于现有的供电电源。金山输气站为新建站，拟建在现有金山配气站旁。金山配气站已有完善的水源及供水设施，故本项目设计考虑从现有管网上引管至扩建装置及新建宿舍，以满足新建设施的各种用水。其它所需设备见表4、表5、表6。表4金山输气站主要设备一览表4序号设备名称及规格单位数量备注1清管接收装置 DN300台1新增2汇气管 DN500台新增3卧式过滤分离器 DN700台2新增4电动球阀 DN250 DN300只1新增5球阀 DN200 只新增6双作用截流截止 DN50只1新增7强制密封球阀 DN150 DN50只112新增8放空阀 DN150 DN50 DN25只174新增9排污阀 DN100 DN50 只14新增10安全阀 DN150 DN50 DN25只174新增表5 金山输气站自动控制部分主要设备清单序号设 备 名 称单位数量备 注1热电阻、热电偶支1新增2液位指示仪表台4新增3智能变送器台4新增4浪涌保护器台11新增5信号转换器台5新增6自力式调节阀台3新增7进口电动执行机构台3新增8可燃气体探头台3新增合 计33表6 项目热工部分主要设备清单序号站场名称规格单位数量1金山站空调器KFR-43LW/C1DY台2空调器KFR-35GW/A台1空调器KFR-30GW/Y台10轴流风机台2放空火炬点火系统套1排风扇台18调压箱套12公磨山阀室放空火炬点火系统套12大石板阀室放空火炬点火系统套1六、劳动定员、建设进度1劳动定员：本工程劳动定员4人。其中管理、技术人员2人，工人2人。2建设进度项目建设期为9个月，建设期从2003年10月至2004年7月。七、输送管线走向、工程量、施工方式、沿线概况及穿越的保护目标1、输送管线走向本工程管道起点麻8井输气站位于犍为县新民镇，管线经衙门子沿岷江东岸，沿西北走向过拟建的乐宜高速公路，经菜籽湾、团山子、金竹湾、大石板、泡房子、钟家山、定文场、刘家山、公磨山，至袁家祠进入乐山五通桥区，最后到达五通桥区金山镇的金山输气站，外输管道路径走向见附图2。地面集输管线敷设地途经村镇相对较少，由于山区特点，管线穿越工程量较大。沿途穿越中型河流1条、拟建乐宜高速公路1次，级公路约12次。全线拟设置线路截断阀室2座，及阴极保护站1座。 2、管线主要工程量及环境保护目标。管线主要工程量、施工方式、穿越方式及环境保护目标见表7。表7 管线工程量、施工方式、穿越方式及保护目标汇总序号主要工程内容单位数量施工方式保护目标输气管道 323.95.0（5.6）其中：类地区323.95.0类地区323.95.6km5440141穿越中型河流处1河床、沟底开挖穿越穿越处水土流失、农户、河流水质及水生生物2穿越高速公路次1顶管穿越处水土流失、涵洞3穿越县级公路次10开挖穿越穿越处水土流失、涵洞4穿越小溪处8直穿或开挖穿越穿越处水土流失、农户、河流水质及水生生物5翻越浅丘km39主要为沟埋0.40.8m沿线农作物、经济作物、土壤、农户6翻越深丘km15主要为沟埋0.40.8m沿线自然植被、水土流失7金山输气站户1农户3、沿线概况沿线行政区划长度统计表见8表8 沿线行政区划长度统计表序 号市、县长度(km)1乐山市犍为县462乐山市五通区8合 计54km沿线地表植被情况见表9表9 沿线地表植被情况统计表序 号植被状况长度(km)1农 田292荒 地73林 区104疏 林25密 灌16果 林3合 计54 km沿线地貌区划长度见表10表10 沿线地貌区划长度统计表序 号地貌区划长度(km)起止地名1浅丘(平坝)382深丘14合 计52km沿线难点、难段情况见表11表11沿线难点、难段情况统计表序 号长度(km)起止地名备 注12.5麻8井至菜籽湾深丘26.5菜籽湾至团子山无公路38团子山至金竹湾无公路411泡房头至定文深丘、无公路56顺河街至末端城镇边合 计34km沿线地区类别长度见表12表12 地区类别长度统计表地区类别管段单 位长度强度设计系数分段小计类麻8井至菜籽湾大石板至袁家咀顺河街至金山km2.55.56.0140.5类菜籽湾至大石板袁家咀至顺河街km1426400.6总计km54建设项目基本情况（续）建设项目基本情况（续）建设项目基本情况（续）建设项目基本情况（续）建设项目基本情况（续）建设项目基本情况（续）沿线石方段长度见表13表13 石方段长度统计表 序号长度(km)起止地名13.1麻8井至菜籽湾25.8菜籽湾至龙函子31.7高滩至狮子山41.3碾房咀至白果湾51.9鸟鱼山至肖水冲66.1蒋家湾至油房合 计19.9km4、施工方式本工程线路基本采用沟埋敷设，其最小管顶埋设深度应符合GB50251-94规范要求：经过水田不小于0.8 m；旱地不小于0.7 m；岩石地区应不小于0.5 m。岩石、卵砾石区管沟底部应在设计沟底埋深的基础上超挖0.2m，用细土垫平至设计深度，回填时先用细土填至管顶以上0.3m，才最后回填开挖管沟。管线改变走向允许采用预制弯头和弹性敷设。预制弯头曲率半径应大于或等于5倍DN；采用弹性敷设曲率半径不得小于1000DN。级公路采用开挖敷管方式。管道在上下坡度小于45的丘陵或山地地段，采用沟埋敷设并采取加固稳管措施。对于必须经过的可能遭遇滑坡、泥石流、水流冲刷地段，采用毛石护坡、挡土坎、稳管墩等水工保护措施，防止地质灾害。在管线路径两侧5m范围内进行作业，开挖出的耕作土和非耕作土分别堆放在作业带的两侧，对开挖的耕作土采用土工袋装填，进行拦挡，避开雨季施工，并修筑临时性的排水沟排水。特殊地段处理：1)管道通过附近居民区、公福设施、工矿企业、重要水力设施或仓库、公路，或与架空电力线和通信线、地下管道、电缆、光缆平行或交叉时，应符合GB50183-93原油和天然气工程设计防火规范第六章以及GB50251-94输气管道设计规范第4.3.11和4.3.12条要求。2)管道通过高陡斜坡或穿越河流时，应搞好护坡堡坎、排水保土等设施，确保管道安全。八字溪穿越：设计推荐大开挖沟埋穿越。根据本过河位置水文地质条件，枯水期水浅、流量流速小，且河床质基岩埋藏浅，基底稳定，大开挖沟埋穿越可采取分段围堰施工、气举吸沙及人工开凿或打眼爆破的方式成沟，将管道埋设于河床冲淤变化稳定层以下，其施工条件、交通条件均较为成熟。八、工程总图布置及合理性分析、输气管线路径合理性分析（一）金山站总图布置及合理性分析金山站总平面布置具体内容:1)在金山站扩建工艺装置区2522(m2),由于金山配气站内面积狭窄，新建部分建在原站区外南侧苗圃内，需新征地；2)拆除重建仪控值班室；3)考虑安全，新建工艺装置与原装置之间增加1条检修消防通道；4)增加站内回车和活动场地；5)为了管理方便，站区大门西移；6) 根据本工程定员需求，需增建部分职工宿舍，由于原金山配气站原有装置区北的宿舍条件简陋且不符合安全防火距离要求，需拆除重建，重建建筑需新征地；本站不需建放空区，与站内原有放空区合用。扩建装置区和重建值班休息室需新征地，增加围墙、大门、挡土墙、场地铺砌、作法可同原有装置区。竖向布置基本采用平坡式，但由于站内有一定高差，扩建装置区与新建仪控值班室场地需挖土方，新建职工宿舍需填土方，站区围墙下局部需设挡墙，场地以0.5%坡度排雨水。根据使用功能，金山站站场总图构筑物一般作法为：C25混凝土车行道、C20混凝土人行道、人行场地；在站场生产区设置了天然气放散系统，站场按规范进行防爆区域划分，防爆场所按规范选择防爆电气、设。备、仪表；站场区域内各构筑物和设备的布置符合防，配置常用灭火设备及器材，设置防火标志牌；火要求配备一定数量的气体浓度检测仪和检修时用的现场通风机；在集输场站的进出口设置紧急切断阀；在集输站场内及中间阀室设置安全放散阀；在生产区和生活区设置绿化带，生活区布设在生产区侧上风向；项目生产对生活区影响较小。金山站总图设计基本满足以下原则：1)紧凑布置，节约用地，减少投资；2)满足工艺流程要求；3)尽可能利用当地建筑材料，减少运输费用；4)遵守建筑设计防火规范、原油和天然气工程设计防火规范等国家现行规程规范要求。5)站场空地尽可能绿化，为职工创造良好的工作和生活环境。金山站总图布置从工艺和环保角度合理。（二）天然气输气管线路径的合理性分析本项目线路从犍为县新民镇岩门村的麻8井站出来，北偏西走向，经糖房坝在生基房子进入孝姑镇，经蔡籽湾，冲木青，在牛屎沟过八字溪，经石牛冲，在筒车坝进入龙孔镇，一直北上，经金竹湾，转西北方向，过狮毛坪，在大石板进入下渡镇，过松林山，三转湾，进入伏龙镇，转北偏西方向，过老君山，在石垭口进入午云镇，经过肖水冲，在马坟坳进入定文镇，经过白家坳，在长山埂南转北偏东方向，经过大眉山，在陈家咀进入寿保镇，然后向北，在黄桷山转向西北，经过点灯山，油房，在大街院进入乐山市五通区顺河镇，转向北偏西，经过青龙埂，玉河沟，在蒋家湾进入金山镇，在路滩西到达终点站。根据输气管道工程设计规范(GB5002512003)有关规定，结合本工程管道所经地区的地形、地貌、工程地质条件、交通、人文、经济的发展状况,本项目线路选择基本符合以下原则:1. 线路力求顺直、平缓，缩短线路长度，以节约钢材、投资与维护费用。2. 线路应尽量靠近和利用现有公路，以方便运输、施工和生产维护管理，有利于降低施工各类建材运距，节省投资；有利于管道安全巡视；有利于施工人员食宿安排，因租用当地农房，便于施工人员生活污染源处理；沿线受人类开发影响深远，沿途农耕地居多，项目选线有利于减少林木砍伐；另外，国道沿线地势相对较平缓，项目选线有利于减少埋管土石方工程量，尽量减轻水土流失。3. 选择有利地形，尽量避开施工难度较大和不良工程地质段，以方便施工，减少线路保护工程量，确保管道长期可靠安全运行。4.线路选择应尽量避开城镇、工矿企业和人口稠密区。线路走向应与所经地区的城镇、农田、水利、交通及矿产资源等工程规划协调一致5. 线路走向选择应尽量避开果林、树林及经济作物区，少占良田好地。线路沿线无重要文物及生态敏感区；管线沿途对可能涉及的个别是名木古树均采取避让措施。线路不涉及搬迁安置。因此，项目天然气管线路径选线从环保角度可行。九、环保机构设置金山站应配备兼职环保管理人员1名，负责站场日常的环保管理工作。十、项目水量平衡本工程用水包括生产用水和生活用水两部分，见图1。与项目有关的原有污染情况及主要环境问题本项目管道工程及金山输气站为新建工程, 金山输气站紧邻金山配气站,其给排水、电力工程、放空区及生活设施尽量利用原金山配气站已有设施并加以改造。原金山配气站无大的环境问题，主要存在的环境问题是原金山配气站放空火炬放空天然气燃烧产生的烟尘及工作人员产生的少量生活污水和生活垃圾。本项目管道工程及金山输气站为新建工程,无原有环境问题。建设项目基本情况（续）建设项目基本情况（续）建设项目基本情况（续）建设项目基本情况（续）水场地冲洗水156沉淀后直排 156365生活用水旱厕外运作农肥单位：m3/a图1 水量平衡图其他用水(绿化等)183直排 1837165设备冲洗水污水池1212外运威远污水回注站12365建设项目所在地自然环境社会环境简况自然环境简况（地形、地貌、地质、气候、水文、植被、生物多样性等）：1. 地理位置与交通本项目位于乐山市犍为县和五通桥区。乐山市为四川省省辖市，地处四川盆地西南边缘，幅员面积20012.65km2。本工程外输管线位于乐山市犍为县岷江左岸。起点为新民镇麻8井场集气总站，经下渡、岷东、舞雩等乡镇，止于五通桥区金山站。区内有经井研和犍为的213国道、有犍为罗城、犍为纪家、犍为龙孔场、下渡新民镇等县乡镇公路及乡村道等，交通运输方便。岷江为常年性通航河道，水上运输便捷，但线路取直段无公路依托，交通运输条件差，施工不方便。2. 气候 本区属亚热带湿润季风气候区。气候温和、雨量充沛、冬无严寒、四季分明。多年平均气温17.6C，极端最高气温38.2C，极端最低气温-2.6C。多年平均降雨量1187.7mm。累年年平均蒸发量1110.7mm。主要自然灾害为洪涝、大风、冰雹、秋绵雨和寒潮。3. 水文本区河流溪沟发育，属岷江水系，其分布明显受构造和地形地貌控制。多为常年性山区河流，水量受降雨补给，主要集中在夏秋季，水量较大，易发生山洪，暴涨暴落，对管道安全影响较大。4.工程地质条件4.1 区域地质构造与地震 本区地质构造属扬子准地台川中台拱威远穹窿构造(西部)，以北东向平缓褶皱构造为主，区内断裂不发育。本区历史地震较多，但震级较低，1979年9月罗城发生大于2.5级的地震4次，最大震级为4.2级。根据中国地震动峰值加速度区划图和中国地震动反应谱特征周期区划图(1：400万 2001年版)，本区地震动反应谱特征周期值为0.45s，地震动峰值加速度为0.05g，即地震基本烈度为度。4.2 地形地貌本区位于四川盆地南缘，属构造剥蚀丘陵地貌类型，主要以缓丘宽谷为主，海拔350490m，相对高差2050m，地势呈波状起伏，谷宽50150m，地势相对开阔平坦。4.3 地层岩性本区出露的地层主要为侏罗系紫红色泥岩与砂岩互层和白垩系砂质泥岩与泥质砂岩。其次为第四系冲洪积粉质粘土和砂砾(卵)石层。4.4不良地质现象沿线山丘大体为南北走向，线路多与其斜交，沿线地势起伏，不良地质现象主要为冲沟、陡坡、陡崖、危石，局部有小型滑坡。4.5水文地质条件本区地下水受构造和岩性控制，主要分为两类，即红层裂隙孔隙水和松散堆积层孔隙水。前者分布于丘陵中的侏罗系和白垩系砂泥岩中，但水量不丰，一般埋深28m。后者分布沿江(河)平坝(阶地漫滩)第四系冲洪积层的孔隙中，地下水埋深25m不等，水质类型多属重碳酸钙型。5.天然气资源概况5.1 气藏地理位置 麻柳场气田位于乐山市犍为县境内，是自流井凹陷西部一个完整的局部构造。5.2 资源概述麻柳场构造属于川中古隆起平缓构造区的东南部，西与大窝顶构造斜鞍相接，南、北、东面分别中林场碳库向斜、龙孔向斜所围。麻柳场构造在地腹仍为完整的背斜构造，地震勘察构造为一狭长型地垒以岷江为界呈弧形展布，隆起弧度较大，圈闭较好，是自流井凹陷西部一个完整的局部构造。构造西部南翼陡，北翼缓；构造中段及其以东，随着构造轴线向北东方向转折，构造两翼近于对称。中三叠雷一1顶界构造圈闭面积54 km2，闭合度300m；嘉一顶界圈闭面积34km2，闭合度170m。嘉四1嘉三、嘉二3段发现了具有商业天然气生产潜力储层，储层类型为裂缝孔隙型，是蜀南气矿近年来勘探发现的潜力较大、具有整装特征的嘉陵江气藏。在构造中段的麻2井嘉二3段，在构造西段的麻3井嘉四3段、嘉二3段获得了工业天然气产能，麻2、3井嘉陵江气藏无阻流量累计达120104m3/d，所产气不含硫化氢，测试中未见地层水，展示了麻柳场构造嘉陵江气藏良好的勘探前景。目前在嘉陵江层已完钻井14口，获工业性气井10口，共获测试产量257.48104m3/d，微量气井1口，正试油井1口，事故井1口，未获气1口。投产气井6口，累计产气量7541104m3。探明地质储量97.4108m3。勘探开发表明该气田嘉陵江气藏具有整装特征，为潜力较大的气藏。5.3 相邻气藏位于麻柳场周边有高荀场、大窝顶构造已有气显示。6森林植被乐山市境内气候湿润、地貌多样、土地肥沃、水域宽阔，植物资源十分丰富。栽培植物资源有粮食、油料、蔬菜、水果、茶叶、糖料、烟叶、中药材等10个大类；89种作物，640个品种。林木树种资源：用材林以杉、松、柏为主，经济林以油桐、乌柏为主，薪炭林以麻栎（青枫）、桤木、麻柳等为主。7野生动、植物乐山市的野生动物繁多，分布广泛。其中大鲵、江团、大小灵猫、岩羊、斑羚等珍稀动物是受国家保护的。养殖动物主要是家禽、家畜，共有86个品种。畜类以猪、牛为主。8项目所在地水土流失状况 乐山市幅员面积20012.65平方公里，水土流失面积11534.30平方公里，占幅员面积的57.64%，流失区年均侵蚀总量6865.63万吨，平均侵蚀模数5952吨/平方公里年。评价区域为农业耕作发达区域，无珍稀动植物和古、大、珍、奇树种。建设项目所在地自然环境社会环境简况（续）建设项目所在地自然环境社会环境简况（续）建设项目所在地自然环境社会环境简况（续）社会环境简况1、生产总值及财政收入情况五通桥区2001年国民生产总值171851万元，国内生产总值171508万元，其中：第一产业36302万元，占21.2%，第二产业80919万元，占47.2%，第三产业54287万元，占31.65%。农林牧渔总产值（现价）56898万元。农民人均纯收入2328元。2002年末，犍为县国内生产总值210051万元，人均国内生产总值3664元。工农业总产值35.1亿元，其中，农业总产值10.8亿元，工业总产值24.3亿元。2002年末全县财政财政收入为13034万元，其中，县级财政收入3324万元。2、人口状况五通桥区2001年末总人口6.24万人，其中农业人口1.01万人，占16.2%，非农业人口5.23万人，占83.8%。2002年末，犍为县总人口567391人，其中：城镇人口90783人。3、交通运输五通桥地处川西南交通要塞，公路交通发达，北、东、南向均有省内重要公路干线，公路里程1060km，公路密度达49km/百万km2，有国、省道43km（其中超二级公路11km），县道55.1km，乡道143.9km。超二级道路东五路全线贯通。水运以岷江河为主，有水上客货运码头5个，可直达宜宾、重庆等地。五通桥段航道为三级航道。犍为县交通比较发达。县内现有公路总里程520.9公里，其中国道39.4公里，县道188.8公里,乡道292.7公里。铁路总里程19.66公里。评价区域内近距离无需特殊保护的文物古迹及人文景点等敏感点。环境质量状况建设项目所在地区域环境质量现状及主要环境问题（环境空气、地表水、地下水、声环境、生态环境等）犍为县环境监测站于2003年12月对项目评价区域内的环境空气、声环境及地表水体后河进行了现状监测。根据环境现状监测统计资料，对项目所在地的环境空气质量、地表水环境质量和声环境质量现状评价分述如下：一、环境空气1监测点设置根据工程建设特征，本环评设4个环境空气监测点，设在麻2井、麻3井、麻8井及金山站。监测点位见附图2。2监测项目TSP、SO2、NO2共3项。3监测时间及频率于2003年12月2731日连续五天采样进行现场监测，其中SO2、NO2每天采样四次，采样时段为7:008:00、11:0012:00、15:0016:00、19:0020:00；TSP每天取样一次，采样时间合计不少于12小时。4采样及分析方法环境空气采样及分析方法按国家有关技术标准及规范进行。5现状监测统计及评价结果大气环境现状监测统计及评价结果见表14。由表14可见，监测点各监测项目均满足(GB3095-1996)中二级标准标准的要求。评价结果表明，项目所在区域环境空气质量现状良好。表14 大气环境现状监测统计及评价结果监测点位监测项目采样天数一小时平均值日 平 均 值样品数浓 度范围值(mg/m3)标准值超标率(%)单项指数样品数浓 度范围值(mg/m3)标准值超标率(%)单项指数执行标准1#SO25200.0160.0200.5000.030.04/GB3095-1996中二级标准NO25200.0170.0200.1200.140.17/TSP5/50.0980.1980.3000.330.662#SO25200.017-0.0220.5000.03-0.04/NO25200.016-0.0200.1200.13-0.17/TSP5/50.132-0.1790.3000.44-0.603#SO25200.017-0.0220.5000.03-0.04/NO25200.016-0.0220.1200.13-0.18/TSP5/50.149-0.2150.3000.50-0.724#SO25200.018-0.0220.5000.04/NO25200.017-0.0210.1200.14-0.18/TSP5/50.159-0.2110.3000.53-0.7备注 *表示未检出。二、地表水环境1地表水监测断面设置本环评在项目所在地地表水岷江设二个监测断面，孝姑镇断面和新民镇断面。断面位置见附图2。2采样时间及时段于2003年12月2830日连续三天进行监测，每天采样一次。3监测项目pH、CODCr、石油类、SS、硫化物、挥发酚等6项。4采样及分析方法地表水采样及分析方法按国家有关技术标准及规范进行。5现状监测统计及评价结果地表水现状监测统计及评价结果见表15。由表10可见，本环评在岷江设1#断面（孝姑镇）和2#断面（新民镇），地表水水质监测除石油类超标外,其余各项目均满足(GB3838-2002)中类水域标准的要求。评价结果表明，项目所在地区地表水环境质量现状较好。石油类超标主要是由于河流沿途接纳生活污水所致。表15 地表水现状监测统计及评价结果 单位：mg/L河流名称监测项目评价标准(GB3838-2002)中表1的类标准)1#断面 孝姑镇2#断面 新民镇浓度范围值(mg/L)超标率（%）单项指数浓度范围值(mg/L)超标率（%）单项指数岷江pH697.938.0100.600.637.907.9800.600.63CODCr2012.5813.3800.630.6713.1215.5300.660.78SS/13.316.3/10.515.6/硫化物0.20.01*00.050.01*00.05挥发酚0.0050.003-0.00400.6-0.80.003-0.00400.6-0.8石油类0.050.087/1.740.084/1.681pH无量纲。2*表示未检出。3*为GB3838-2002中表2集中式生活饮用水地表水源地补充项目标准值。三、声环境1噪声监测点设置根据工程建设特征，本环评在金山站设5个噪声监测点。监测点位分布见附图3。2监测项目测定各测点昼间、夜间等效连续A声级LAeq。3监测时间及频率于2002年12月2728日连续两天进行现场监测，每天昼、夜间各测定一次。4监测方法按城市区域环境噪声测量方法（GB/T14623-93）中的有关规定进行监测。5现状监测统计及评价结果噪声现状监测统计及评价结果见表16。表16 噪声现状监测统计及评价结果 单位：dB监测地监测点编 号监测点名 称监测值（LAeq）超标率（%）备 注昼 间夜 间昼间夜间麻8井1#北 界42.543.538.038.500采气站场界环境噪声2#西 界42.543.539.540.0003#南 界43.043.538.539.5004#东 界41.537.5005#农 舍44.539.040.500敏感点环境噪声标准限值5545由上表可见：金山站和敏感点环境噪声昼间测定值范围42.544.5dB，夜间测定值范围38.040.5dB，与城市区域环境噪声标准（GB3096-93）中1类标准限值相比较，各测点昼、夜间测定值均满足标准要求，表明该区域目前声环境质量现状良好。环境保护目标（列出名单及保护级别）：金山站及外输管线沿线主要保护目标见表17。表17 项目主要保护目标名 称类 别保护目标位 置保护目的和级别金山站环境空气1户农舍西南面，距站界40m符合GB3095-1996中的二类区功能地表水岷江评价河段西，距站场约9000m符合GB3838-2002中的类水域区功能声环境1户农舍及声敏感点站界西南面，40m范围内满足GB3096-93中的类标准生态环境植被覆盖站界四周，200m范围内防止水土流失及物种引进的侵害5
