电子商务网站数据库设计项目说明指导书.docx

资源描述

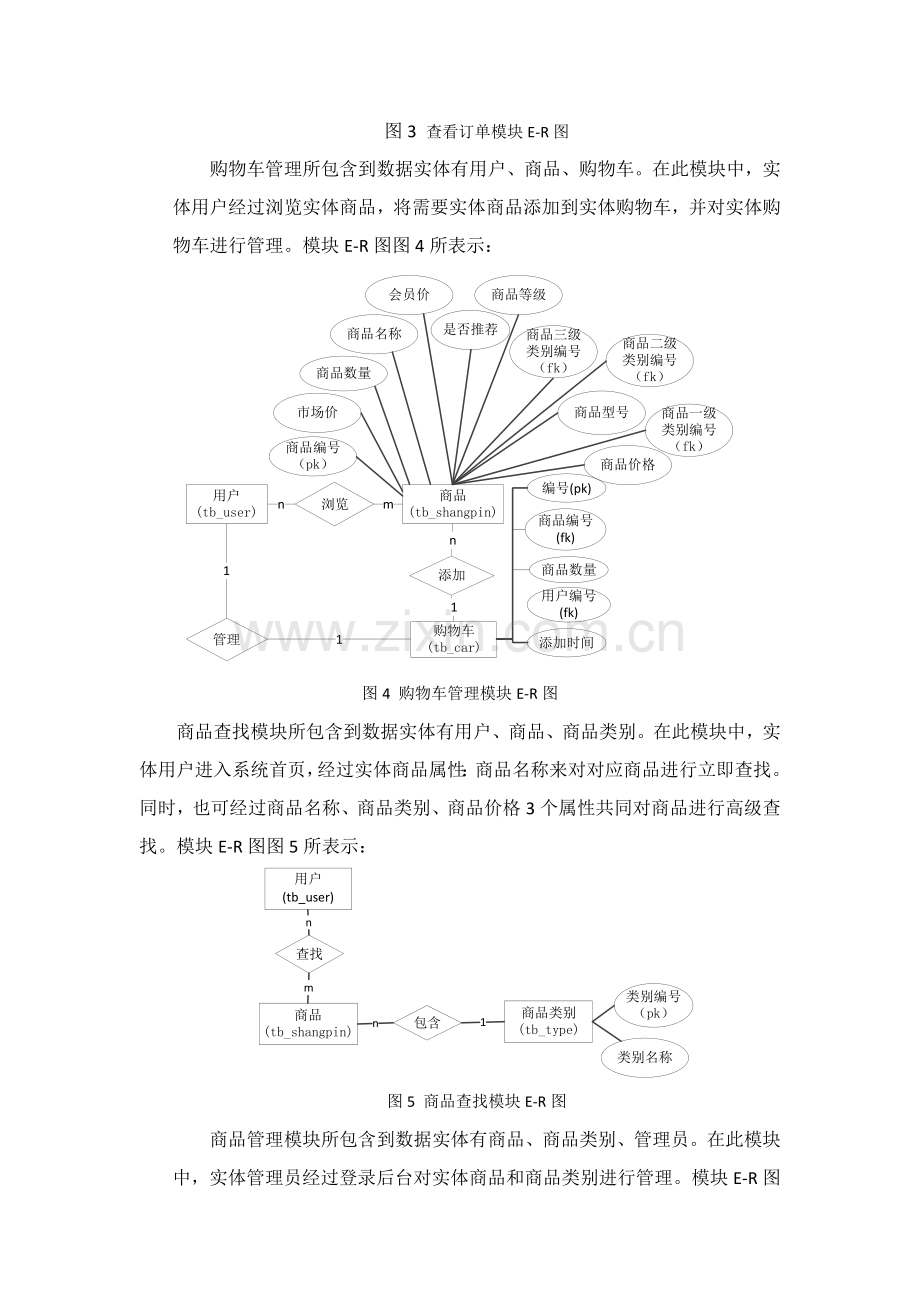

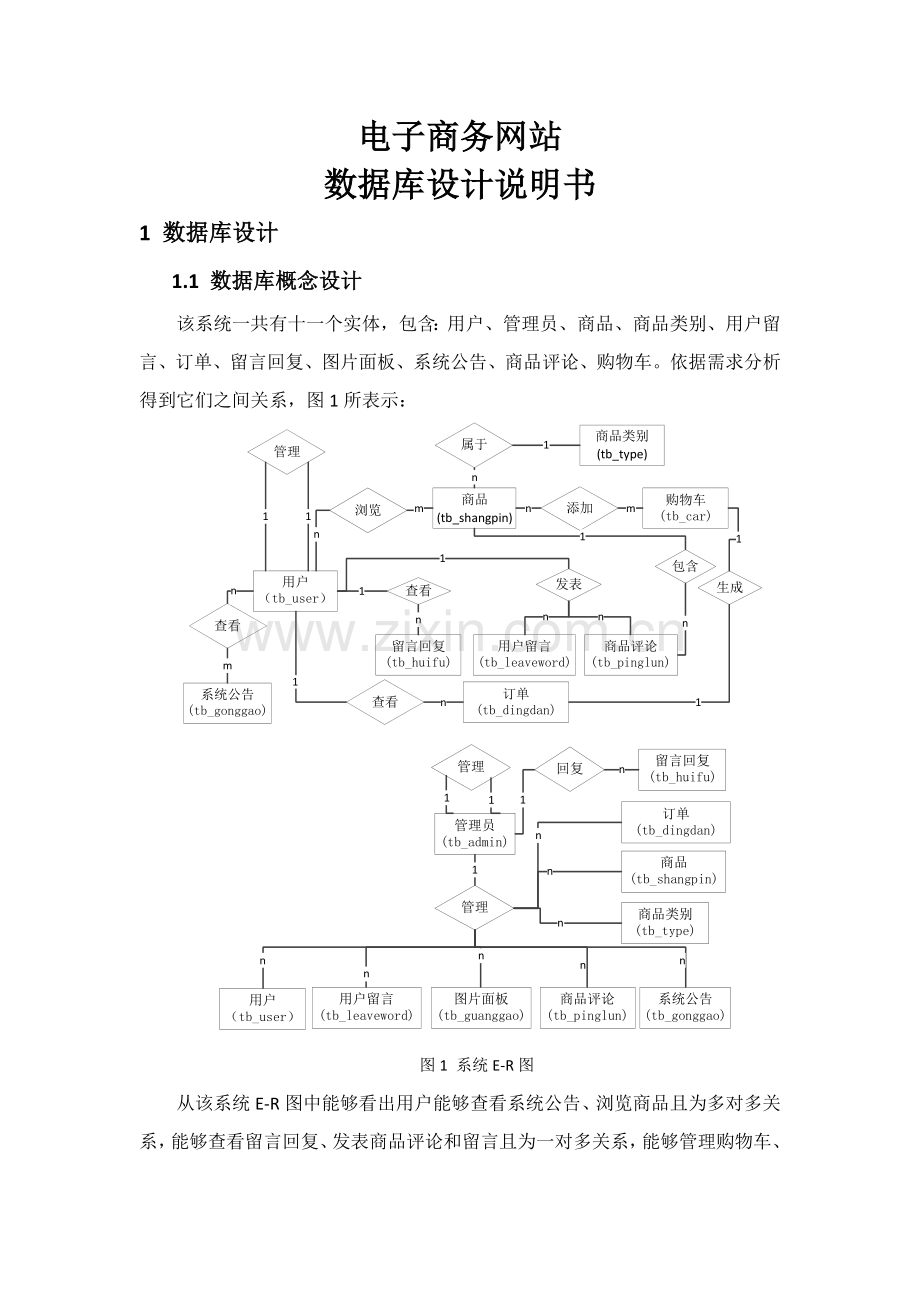

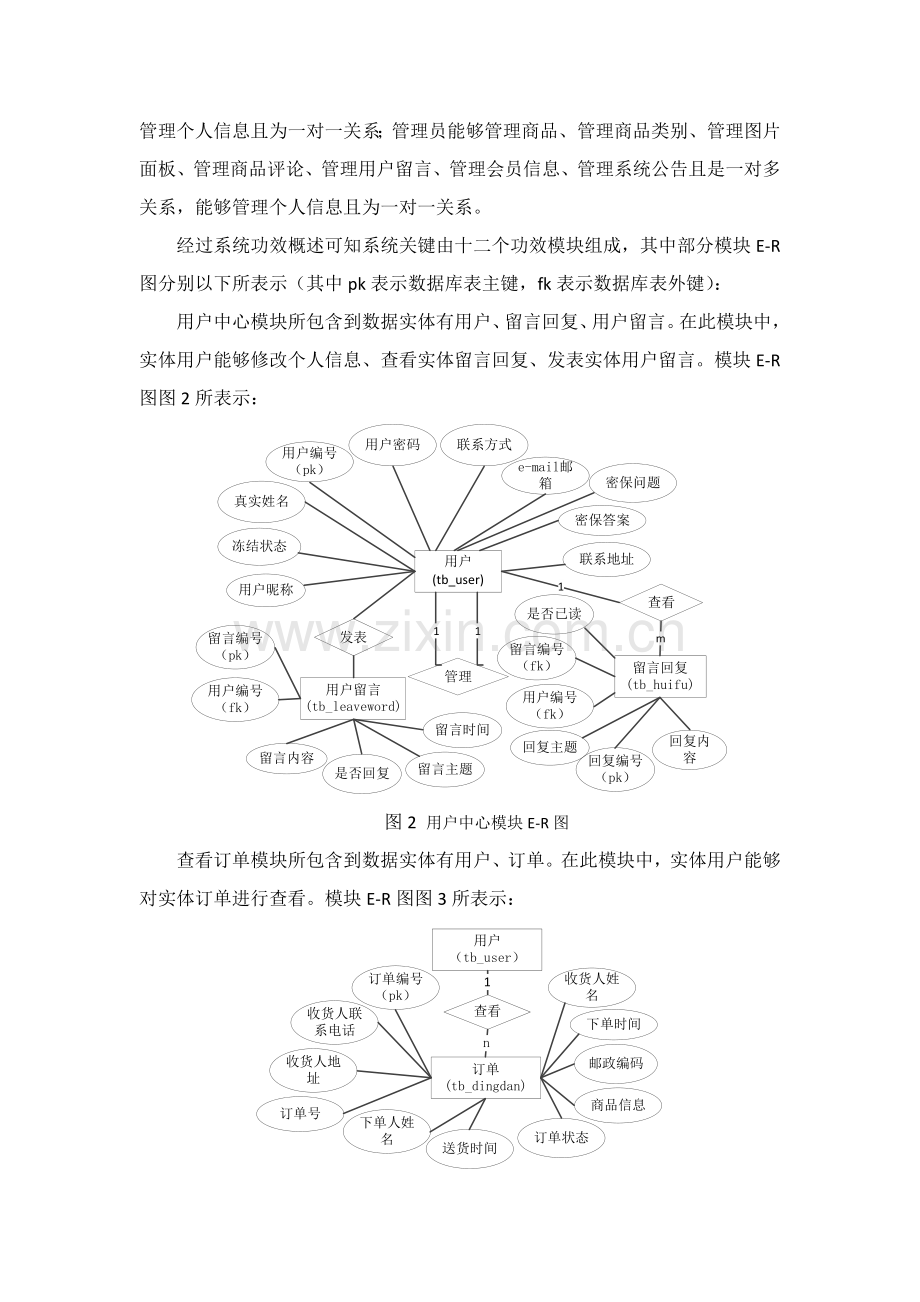

电子商务网站数据库设计说明书 1 数据库设计 1.1 数据库概念设计该系统一共有十一个实体，包含：用户、管理员、商品、商品类别、用户留言、订单、留言回复、图片面板、系统公告、商品评论、购物车。依据需求分析得到它们之间关系，图1所表示：图1 系统E-R图从该系统E-R图中能够看出用户能够查看系统公告、浏览商品且为多对多关系，能够查看留言回复、发表商品评论和留言且为一对多关系，能够管理购物车、管理个人信息且为一对一关系；管理员能够管理商品、管理商品类别、管理图片面板、管理商品评论、管理用户留言、管理会员信息、管理系统公告且是一对多关系，能够管理个人信息且为一对一关系。经过系统功效概述可知系统关键由十二个功效模块组成，其中部分模块E-R图分别以下所表示（其中pk表示数据库表主键，fk表示数据库表外键）：用户中心模块所包含到数据实体有用户、留言回复、用户留言。在此模块中，实体用户能够修改个人信息、查看实体留言回复、发表实体用户留言。模块E-R图图2所表示：图2 用户中心模块E-R图查看订单模块所包含到数据实体有用户、订单。在此模块中，实体用户能够对实体订单进行查看。模块E-R图图3所表示：图3 查看订单模块E-R图购物车管理所包含到数据实体有用户、商品、购物车。在此模块中，实体用户经过浏览实体商品，将需要实体商品添加到实体购物车，并对实体购物车进行管理。模块E-R图图4所表示：图4 购物车管理模块E-R图商品查找模块所包含到数据实体有用户、商品、商品类别。在此模块中，实体用户进入系统首页，经过实体商品属性：商品名称来对对应商品进行立即查找。同时，也可经过商品名称、商品类别、商品价格3个属性共同对商品进行高级查找。模块E-R图图5所表示：图5 商品查找模块E-R图商品管理模块所包含到数据实体有商品、商品类别、管理员。在此模块中，实体管理员经过登录后台对实体商品和商品类别进行管理。模块E-R图图6所表示：图6 商品管理模块E-R图用户管理所包含到数据实体有用户、管理员。实体管理员能够管理全部实体用户和个人信息。模块E-R图图7所表示：图7 用户管理模块E-R图订单管理所包含到数据实体有购物车、订单、管理员。用户经过提交实体购物车生成实体订单，实体管理员管理全部实体用户订单。模块E-R图图8所表示：图8 订单管理模块E-R图信息管理所包含到数据实体有管理员、商品评论、用户留言、系统公告。实体管理员能够管理实体用户留言、实体系统公告、实体商品评论。其E-R图图9所表示：图9 信息管理模块E-R图图片面板管理所包含到数据实体有管理员、图片面板。实体管理员能够管理图片面板信息。模块E-R图图10所表示：图10 图片面板管理模块E-R图 1.2 数据库物理设计对数据库进行分析得出数据库物理模型图，图11所表示。图11 数据库物理设计模型图 1.3 数据库表设计本系统数据库中共包含14张表，分别为用户表tb_user，商品表 tb_shangpin，订单表tb_dingdan,商品一级类别表tb_type,商品二级类别表tb_type2,商品三级类别表tb_type3，留言表tb_leaveword,商品评论表tb_pinglun，管理员表tb_admin，购物车表tb_gouwuche，留言回复表tb_huifu，图片面板片表tb_guanggao,系统公告表tb_gonggao，密码重置表tb_reset，各个表设计以下：表1 系统管理员表(tb_admin) 属性名称属性定义数据类型是否主键是否外键是否可空 id 管理员编号 int(4) √ × × name 管理员姓名 varchar(13) × × × pwd 管理员密码 varchar(50) × × × 表2 会员用户表(tb_user) 属性名称属性定义数据类型是否主键是否外键是否可空 id 用户编号 int(4) √ × × name 用户昵称 varchar(25) × × × pwd 密码 varchar(50) × × × dongjie 用户是否冻结 int(4) × × × email 邮箱 varchar(25) × × × tel 联络电话 varchar(25) × × × qq QQ号码 varchar(25) × × √ ip Ip varchar(25) × × × tishi 密码问题 varchar(50) × × × huida 密保答案 varchar(50) × × × dizhi 地址 varchar(100) × × × youbian 邮编 varchar(25) × × × regtime 注册时间 varchar(25) × × × lastlogintime 最近一次登录时间 varchar(25) × × × logincishu 登录次数 int(4) × × × truename 真实姓名 varchar(25) × × × pwd1 确定密码 varchar(50) × × × 表3 购物车表 (tb_gouwuche) 属性名称属性定义数据类型是否主键是否外键是否可空 id 购物加入商品编号 int(4) √ × × spid 商品编号 int(4) × √ × uid 用户编号 int(4) × √ × num 商品数量 int(4) × × × addtime 商品添加时间 varchar(25) × × × 表4 商品信息表 (tb_shangpin) 属性名称属性定义数据类型是否主键是否外键是否可空 id 商品编号 int(4) √ × × mingcheng 商品名称 varchar(25) × × × jianjie 商品介绍 mediumtext × × √ addtime 商品上市时间 varchar(25) × × × dengji 商品等级 varchar(5) × × × xinghao 商品型号 varchar(25) × × √ tupian 商品图片 varchar(200) × × √ shuliang 商品数量 int(4) × × × cishu 购置次数 int(4) × × × tuijian 是否推荐 int(4) × × × typeid 1级类别 int(4) × × × type2id 2级类别 int(4) × × √ type3id 3级类别 int(4) × × √ huiyuanjia 会员价 varchar(25) × × × shichangjia 市场价 varchar(25) × × × pinpai 商品品牌 varchar(25) × × × tejia 是否为特价商品 int(2) × × × 表5 订单信息表(tb_dingdan) 属性名称属性定义数据类型是否主键是否外键是否可空 id 订单编号 int(4) √ × × dingdanhao 订单号 varchar(125) × × × shouhuoren 收货人姓名 varchar(25) × × × sex 收货人性别 varchar(2) × × × dizhi 收货地址 varchar(125) × × × youbian 邮编 varchar(10) × × × tel 联络电话 varchar(25) × × × shsj 收货时间 varchar(25) × × × zffs 支付方法 varchar(25) × × × leaveword 买家留言 mediumtext × × × time 下单时间 varchar(25) × × × xiadanren 下单人姓名 varchar(25) × × × zt 订单状态 varchar(50) × × × total 支付总金额 varchar(25) × × √ 表6 用户留言表 (tb_leaveword) 属性名称属性定义数据类型是否主键是否外键是否可空 id 留言编号 int(4) √ × × userid 用户编号 int(4) × √ × title 留言专题 varchar(200) × × × content 留言内容 text × × × time 留言时间 varchar(50) × × × huifu 是否回复 int(4) × × × 表7系统管理员回复留言表 (tb_huifu) 属性名称属性定义数据类型是否主键是否外键是否可空 id 回复编号 int(4) √ × × userid 用户编号 int(4) × √ × leavewordid 留言编号 int(4) × √ × title 回复专题 varchar(200) × × × content 回复内容 text × × × time 回复时间 varchar(50) × × × yidu 是否已读 int(4) × × × 表8商品评论表(tb_pinglun) 属性名称属性定义数据类型是否主键是否外键是否可空 id 评论编号 int(4) √ × × userid 用户编号 int(4) × √ × spid 商品编号 int(4) × √ × title 评论标题 varchar(200) × × × content 评论内容 text × × × time 评论时间 varchar(50) × × × 表9 商品一级分类表 (tb_type) 属性名称属性定义数据类型是否主键是否外键是否可空 id 类别编号 int(4) √ × × typename 商品类别名称 varchar(50) × × × 表10商品二级分类表(tb_type2) 属性名称属性定义数据类型是否主键是否外键是否可空 id 类别编号 int(4) √ × × typename 商品类别名称 varchar(50) × × × typeid 一级类别编号 int(4) × √ × 表11商品三级分类表(tb_type3) 属性名称属性定义数据类型是否主键是否外键是否可空 id 类别编号 int(4) √ × × typename 商品类别名称 varchar(50) × × × typeid 二级类别编号 int(4) × √ × 表12 系统公告表 (tb_gonggao) 属性名称属性定义数据类型是否主键是否外键是否可空 id 公告编号 int(10) √ × × title 公告专题 varchar (10) × × × content 公告内容 text × × × time 公告公布时间 Varchar(50) × × × 表13图片面板表(tb_guanggao) 属性名称属性定义数据类型是否主键是否外键是否可空 id 广告编号 int(10) √ × × path 图片路径 varchar(200) × × × url 广告指向url varchar(200) × × √ width 图片宽度 varchar(25) × × × height 图片高度 varchar(25) × × × 表14密码重置表(tb_reset) 属性名称属性定义数据类型是否主键是否外键是否可空 id 申述编号 int(4) √ × × uid 申述用户编号 int(4) × √ × shouli 是否受理 int(4) × × ×
