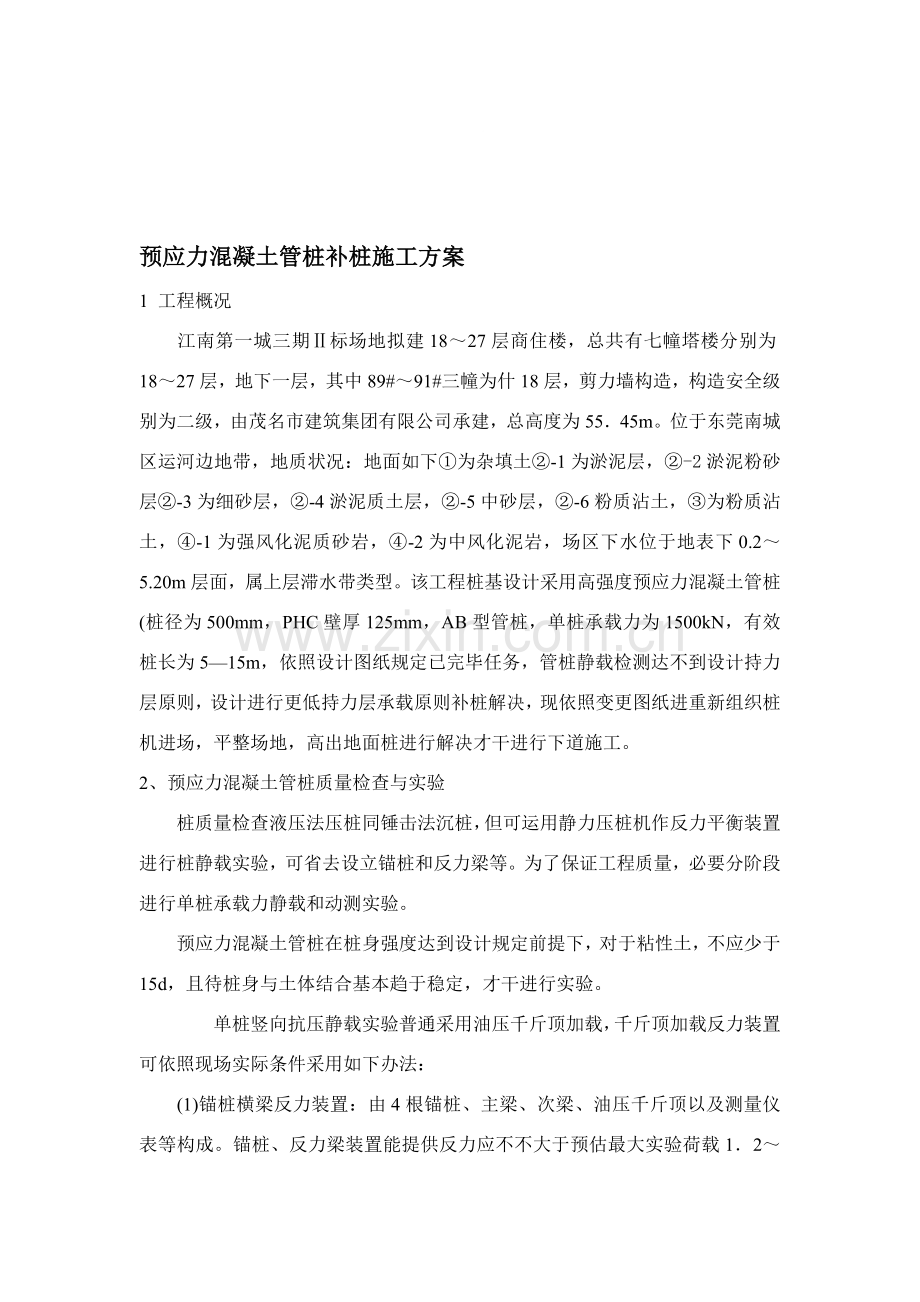

预应力混凝土管桩补桩施工方案
1 工程概况
　　江南第一城三期Ⅱ标场地拟建18～27层商住楼，总共有七幢塔楼分别为18～27层，地下一层，其中89#～91#三幢为什18层，剪力墙构造，构造安全级别为二级，由茂名市建筑集团有限公司承建，总高度为55．45m。位于东莞南城区运河边地带，地质状况：地面如下①为杂填土②-1为淤泥层，②-2淤泥粉砂层②-3为细砂层，②-4淤泥质土层，②-5中砂层，②-6粉质沾土，③为粉质沾土，④-1为强风化泥质砂岩，④-2为中风化泥岩，场区下水位于地表下0.2～5.20m层面，属上层滞水带类型。该工程桩基设计采用高强度预应力混凝土管桩(桩径为500mm，PHC壁厚125mm，AB型管桩，单桩承载力为1500kN，有效桩长为5—15m，依照设计图纸规定已完毕任务，管桩静载检测达不到设计持力层原则，设计进行更低持力层承载原则补桩解决，现依照变更图纸进重新组织桩机进场，平整场地，高出地面桩进行解决才干进行下道施工。
2、预应力混凝土管桩质量检查与实验
　　桩质量检查液压法压桩同锤击法沉桩，但可运用静力压桩机作反力平衡装置进行桩静载实验，可省去设立锚桩和反力梁等。为了保证工程质量，必要分阶段进行单桩承载力静载和动测实验。
　　预应力混凝土管桩在桩身强度达到设计规定前提下，对于粘性土，不应少于15d，且待桩身与土体结合基本趋于稳定，才干进行实验。
　　　　单桩竖向抗压静载实验普通采用油压千斤顶加载，千斤顶加载反力装置可依照现场实际条件采用如下办法：
　　(1)锚桩横梁反力装置：由4根锚桩、主梁、次梁、油压千斤顶以及测量仪表等构成。锚桩、反力梁装置能提供反力应不不大于预估最大实验荷载1．2～1．5倍。
　　(2)压重平台反力装置：由支墩、钢横梁、钢锭、油压千斤项及测量仪表等构成。压重量不得少于预估试桩破坏荷载1．2倍；压重应在实验开始前一次加上，并均匀稳固放置于平台上。
3．方案编制根据。
方案编制根据：广东华方工程设计有限公司设计工程图4401487-s007工程建设原则设计《建筑桩基技术规范》JGJ94-
4. 工程施工机械选用：
本次沉桩采用锤击法施工，打桩机械采用三点支撑桅杆式筒式柴油打桩机。桩锤型号D60，冲击体（活塞）重6.0吨，惯用冲程2.0～3.4m。该种打桩机行走调头以便，垂直度调节快捷，锤击能量大，打桩效率高，落距
可随阻力大小自动调节，人为掺杂因素少，比较适合于管桩施打。但是，规定柴油锤与打桩架要匹配，否则容易发生倒架事故，且桩垂直度不易控制。另用20T轮胎吊配合吊运砼管、喂桩，20吨平板拖车运送管桩。
5. 质量目的及质量验收原则
5.1质量目的：管桩强度、养护期、数量、长度、位置、标高、垂直度满足设计和现行关于规范规定，分项工程一次成优。
5.2检查原则：①YBJ232-91《冶金建筑工程质量检查评估原则》；
②《建筑基桩检测技术报告》JGJ106—。
4、组织机构图
6. 施工准备：
6.1图纸自审、会审。
6.2勘察施工现场平整场地、清除障碍物，保证打桩处现场平整、坚实。
6.3准备施工机具、材料，办理需用手续。
6.4施工区域电源准备一处。
6.5测放水准点、控制网线复查，测放桩位线并复测。
7、PHC管桩施工：
7．1打桩机具。机械采用三点支撑履带自行式柴油打桩机，综合考虑工程地质条件、单桩竖向承载力设计值、桩规格、入土深度等因素，遵循重锤低击原则，柴油锤选用D60型号。桩帽用圆筒型，套桩头用筒体深度400mm，内径应比管外径大20mm，送桩器与管桩匹配，送桩器套筒深度300mm，内径应比管外径大20mm。桩帽和桩锤之间用竖纹硬木作锤垫，厚度不不大于150mm，桩帽与管桩头之间设立弹性衬垫（胶合板），经锤击压实后不不大于120mm，送桩器与桩头之间设立硬纸板作衬垫。
7．2打桩程序：
①清除障碍物→平整场地→测量定桩位→桩机组装→打桩准备→喂桩、插桩→初打→矫正→正式打桩→接桩→送桩→移位施打下一桩。
②由于桩间距＞4D（桩径），可以不考虑桩间挤土效应，工程桩可以从一端向另一端排打作业。
③若建设单位提供同一根管桩桩节长度不同，应依照地质状况选用第一节桩长（建议先打短节桩）。
7．3管桩施打：
① 工程桩使用前，应目测桩身质量和端头平整度，预应力筋露出端头桩不得使用（用角磨机磨平后使用），养护期不到8天桩不得使用。将PHC管桩划出1米刻度线，并标记距桩底有效长度，以便打桩工程中精确记录每米锤击数。
② PHC管桩运送和吊放。PHC管桩采用平板拖车运至现场吊放于施工负责人指定地点。为防止管桩运送和堆放产生自重应力破坏，管桩要放在坚实平整地面上，起吊时最佳采用专用吊钩钩住管桩两端内壁直接进行水平起吊。当管桩现场分层堆压堆放时，禁止用桩架上卷扬机拖拉管桩取桩。管桩摆放时要有防止滚动办法（用枕木垫在支点处，管桩每侧垫两处）。
③ 就位打桩。桩机就位准备打桩，用20吨轮胎吊将
第一节桩送至桩机前。桩尖焊接后，进行插桩，用桩机上吊勾喂桩，采用一点绑扎，吊点宜选在四分之一处，对准桩位将桩落下（桩位事先用钢筋棍钉出），要桩位正。将桩锤轻轻放下，初次调节桩垂直度，冬天施工地面较硬，将桩打入2-3m时再次调节桩身垂直度，保证第一节桩垂直度控制在0.5%以内，否则，应将桩及时拔出重新插桩施打。桩身垂直度要通过立于桩机前方、侧放两台经纬仪指挥桩机司机移动桩机架调节。桩停打时垂直度不得超过1%。
④ 打桩办法。每台打桩机均要先选用3根工程桩作为试打桩，并记录最后10击贯入度。打桩过程中只要锤芯跳动正常即可正常打桩，锤芯冲程普通为2.0-2.8m之间。规定：桩锤、桩帽和桩身应保持在同一纵轴线上，宜重锤轻击，低锤重打，每根桩一旦施打要持续施工，如需停打，应尽量缩短停锤时间（普通不超过6h）。
规定打桩过程中认真作好记录，特别最后一阵贯入度记录，并且注意观测桩身进入速度和反弹状况。
⑤ PHC桩连接。接桩采用钢端板焊法，接桩采用二氧化碳气体保护焊。当第一节桩顶距离地面0.6米左右时就可接桩。接桩时摘去桩帽，将第二节桩如前述办法吊至第一节桩上方，上下节桩段应保持顺直，规定端头钢法拦要整个面接触焊接，错位偏差不适当不不大于5mm。焊接时两
个焊工对称同步焊接，焊缝规定持续饱满，焊缝厚度必要满足焊接规范规定。焊接时应采用防风办法。焊接完2min后方可打桩以防接头进入地下水层浮现淬火现象。
⑥ 送桩。为便于控制送桩桩顶标高，每个柱基桩施打前应先测出自然地面标高，计算后在送桩器上标出桩顶刻度线。此外，送桩器上还要有刻度线，精准到10cm，用来拟定达不到设计标高桩顶高度。采用套筒式送桩器，送桩器规定上下两端面平整，且与中心线相垂直，并应有足够刚度。
⑦ 停打原则。本次施工工程桩打桩控制设计采用标高控制（即进入各土层工程桩均打至设计标高，不再接桩），打桩过程最后10击贯入度作为参照。依照近年施工经验，对于桩端未到设计标高，但贯入度已达4～8cm/10击（D62锤为3～5cm/10击）规定工程桩，也应及时停打。
⑧ 移位下一管桩施打。
⑨ 测量控制。
A：依照现场施工控制网点和施工图进行测算，勘察现场，水准点位置不得受打桩施工影响，桩位经复查合格后方可投入施打；
B：插桩时，要从桩架前方和侧方互相垂直方向用经伟议控制。
纬仪校正桩机导向杆和桩垂直度在容许范畴之内，初打后复查桩垂直度；
C：接桩时，应先控制桩垂直度（测放人员和司机协调配合），然后焊接接桩，控制办法同上；
D：送桩时严格依照设计及测量规范规定控制桩顶标高。
⑩ 特殊状况解决办法：
1）当桩打入自然地面下4.0米以内，若桩垂直度偏差超过0.5%，应将桩拔出重插；若遇到砼地面无法调节垂直度时，应先将地面破坏然后调节。
2）当桩打入自然地面下4.0米以内，发现桩严重反弹或者突然偏离原位时，应及时停打，待清理障碍物后再打桩。
3）当桩打入自然地面下4.0米如下，发现桩严重反弹或者突然偏离原位时，应及时停打，及时上报、采用办法。
8、质量保证办法：
① 严把焊接材料质量关，杜绝使用不合格焊接材料，司机、焊接、测放人员持证上岗；
②精确、真实审查管桩进场合格证及材料单，建设单位（监理）、施工方人员逐根目测检查每节管桩质量，桩生产10天后方可使用。
③检查桩端预应力筋不得露出端头，否则用角磨
机打磨，端头平整杜，绝使用不合格品，不合格品处置应遵循不合格品解决原则，并形成记录；
④ 打桩机使用前认真进行检修、保养，保证桩性能可靠，经报验后进场；
⑤ 打桩时用经纬仪监测、校正桩机垂直度，仪器应在有效矫验期限内；保证桩位平面位置偏差D/2以内，第一节桩垂直度在0.5%以内，桩最后垂直度在1%以内；
⑥ 焊工应持证上岗，经有关单位质量负责人承认后方可进行焊接，焊接应同 时对称进行，焊缝持续饱满；手工焊应分层对称施焊，清除焊渣。
⑦焊接时用钢丝刷清除端头锈、残浆，焊接后至少停留2min方可继续施打。
⑧做好施工全过程施工记录和技术保证资料；
⑨为防止击碎桩顶，在桩帽与桩之间垫硬木作为缓冲，当未到设计标高时，要严格控制贯入度，必要在4-6cm之间；
⑩ 当锤击数达到1500击时应及时按照规定更换弹性缓冲衬垫。
9、安全办法：
1、进入现场熟悉环境，劳保用品佩带齐全；桩机进场
前先将场地整平、夯实；
2、障碍物凿除时工作人员要戴防护眼睛；
3、打桩机械现场装拆时由专人统一指挥，工作人员动作、号令一致，严格按操作阐明进行；
4、 吊装用钢丝绳、吊具、锁具、固接件等检查无误后方可使用，严格执行机械保养周期筹划，并由专人负责、记录；
5、打桩机司机经培训合格后方可上岗，并且严格按操作规程执行；
6、施工用电缆线检查无裸露后方可使用，配电箱、电焊机等要有防雨棚，电焊机一、二次线禁止裸露使用，配电箱要接地使用；
7、桩机、吊车等行车时要有专人进行指挥，避免伤害；
8、焊工、电工等特殊工种持证上岗；
9、夜间施工有足够照明，照明高度2.5米以上；
10、禁止酒后上岗，施工中禁止用手触摸桩帽和减振垫木；检修桩机要对的使用安全带，作到高挂低用。
11、禁止带湿手套触摸电器开关，电器开关要接漏电保护器，做到“一机、一闸一保护”；
12、严格执行本工种操作规程及公司关于规定；
13 吊桩用吊具、锁具使用有合格证产品，使用前
进行检查；
14、打桩时划分区域，禁止非施工人员进入；
15、送桩后桩孔及时回填密实
9、环境达标办法：
1、现场打桩尽量采用低锤重击，减少施工噪音；
2、管桩接桩时，废弃电焊条头等应集中堆放、及时解决，不得乱扔乱放；
3、现场工具、周转料具要堆放整洁；
4、施工运送车辆上路前要清洗轮胎，避免带泥上路；
5、柴油打桩机要进行维修、保养，避免露油现象，尽量燃烧充分，减少对大气和土地污染。
6、应采用遮光办法，减少光污染和对人体伤害。
10、劳动组织形式：
施工、技术员
2人
电工
1人
带班
1人
架工
1人
材料员
1人
测量
1人
安全员
1人
司机
1人
焊工
2人
设备维护
1人
11、施工进度安排：[‘]
施工准备两天，打桩按8-12根/天。分享给你朋友吧：
