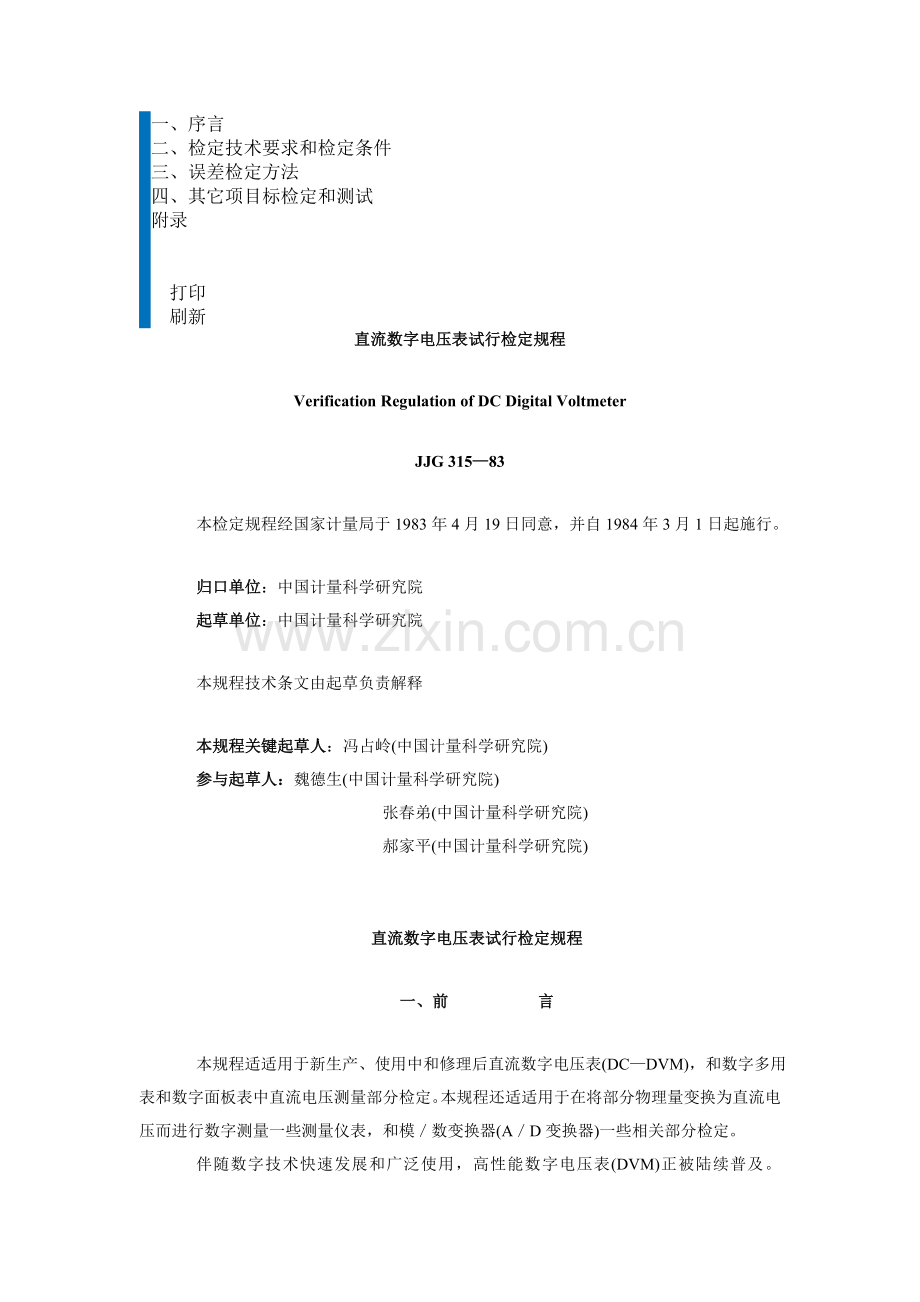

直流数字电压表试行检定规程模板.doc_第1页
第1页 / 共24页
直流数字电压表试行检定规程模板.doc_第2页
第2页 / 共24页
点击查看更多>>
资源描述
  一、序言 二、检定技术要求和检定条件 三、误差检定方法 四、其它项目标检定和测试 附录 打印 刷新 直流数字电压表试行检定规程   Verification Regulation of DC Digital Voltmeter   JJG 315—83   本检定规程经国家计量局于1983年4月19日同意,并自1984年3月1日起施行。 归口单位:中国计量科学研究院 起草单位:中国计量科学研究院 本规程技术条文由起草负责解释 本规程关键起草人:冯占岭(中国计量科学研究院) 参与起草人:魏德生(中国计量科学研究院) 张春弟(中国计量科学研究院) 郝家平(中国计量科学研究院)     直流数字电压表试行检定规程   一、前 言   本规程适适用于新生产、使用中和修理后直流数字电压表(DC—DVM),和数字多用表和数字面板表中直流电压测量部分检定。本规程还适适用于在将部分物理量变换为直流电压而进行数字测量一些测量仪表,和模/数变换器(A/D变换器)一些相关部分检定。 伴随数字技术快速发展和广泛使用,高性能数字电压表(DVM)正被陆续普及。DC—DVM是DVM和数字仪表主体和基础部分,鉴于这种情况,首先将DC—DVM检定方法统一起来,逐步做到制造和使用二者合理性,是制订本规程基础出发点。     二、检定技术要求和检定条件   1 检定概述 DC—DVM是高正确度仪表,为了正确使用并确保测量结果正确一致,必需对多种DC—DVM进行检定。检定工作可分以下三种情况: 1.1 周期检定 这是通常精密仪表例行检定。通常在标准条件下进行周期检定内容应包含:基础误差、稳定误差、线性误差、分辨力、显示能力、输入电阻、零电流和串、共模干扰抑制比等技术指标,周期检定DC—DVM要给定级。 1.2 修理检定 这是对损坏DVM修复后,为了确保仪器使用可靠性,应按周期检定项目进行一次检验,也可依据修理情况,增加部分必需检定内容。 1.3 验收检定 是对接收新仪器(包含进口DVM)检验工作。它比周期检定项目要多些,如温度系数、电源改变影响、绝缘电阻、耐压试验、测量速度、响应时间、信息输出等技术指标。 出厂检定、定型判定等可按验收检定中要求项目进行。 2 外观和通电检验 为了确定仪器能否正常工作,检定前应对仪器本身进行外观和通电检验。 2.1 外观检验 2.1.1 外形结构完好,面板指示、读数机构、制造厂、仪表编号、型号等均应有明确标识。 2.1.2 仪器外露件是否有松动、机械损坏等;仪器附件、输入线、电源线、接地端是否齐全;开关、旋钮等是否能正常转动。 2.1.3 仪器供电电压和频率、电源保险丝熔断电流应符合要求,通常不得随意更换。尤其是输入交流220V或110V电源插头和地线连接应正确无误。 2.2 通电检验 检验外观后,要通电进行功效检验。 2.2.1 各开关、旋钮放于正确位置,输入信号种类(如直流电压、交流电压、电阻、电流)一定要和表测量功效相对应。 2.2.2 按使用说明书通电进行预热,检验电气工作性能。 2.2.3 检验“调零”、“调满度值”、“调正、负校准”等功效是否正常工作。 2.2.4 按被检表量程和测量范围,从低量程到高量程依次输入合适直流电压信号,检验手动、自动量程切换和仪器工作是否正常。改变输入信号,观察显示读数是否连续,有没有叠字、不亮等现象。 2.2.5 改变输入信号极性,检验能否作+、-极性显示。 2.2.6 采样方法检验 观察能否进行手动、自动、连续定时采样。 被检表应在恒温室内放置二十四小时以上,再对其关键技术指标进行检定。 3 检定点选择标准 3.1 基础量程是衡量一台DC—DVM性能好坏关键量程,应比较具体地检定,通常要求全检。 3.2 考虑到DVM线性误差,通常应均匀地选择基础量程检定点。 3.3 要考虑量程复盖,即确保各量程测量误差连续性,各量程中间不要有间断点。 3.4 依据DC—DVM不一样工作原理,选择检定点标准也要有些差异。 3.5 其它非基础量程要考虑上下限及对应于基础量程最大误差检定点。 综合上述要求,在基础量程内通常取不少于10个检定点,在非基础量程取3~5个检定点即可。 3.6 正、负两种极性电压值应分别测量一组对应数据。 依据以上标准选好测试点数,即可进行检定工作。 4 对标准仪器和其它设备要求 4.1 整个标准装置系统综合误差,应小于被检DC—DVM许可误差1/3~1/5。 4.2 直流信号源电压稳定度和调整细度,应小于被检DC—DVM许可误差1/5~1/10。信号源要能做到连续可调或外加调整设备进行调整。信号源应为低内阻,其输出直流电压中交流纹波和噪声尽可能小,不要带来使DC—DVM有跳字等附加误差。 4.3 所使用标准仪器及测量设备应经过定时计量并检定合格。 4.4 当标准误差小于被检DC—DVM许可误差1/5时,通常即可忽略。大于被检DC—DVM许可误差1/5时,则不能忽略。这时应按下述标准处理: 若被检表误差为±e%,标准误差为±n%,则检定误差结果应保持在±(e-N)%以内。 当用户使用误差为±m%标准进行验收时,若检定结果误差超出了±e%,但保持在±(e+m)%以内时,不能作为超差退货依据。 4.5 整个测量电路系统应有良好屏蔽、接地方法,以避免串模和共模干扰,要远离强电场、磁场,以避免电磁场感应、静电感应等。 5 相关标准条件和额定工作条件 按IEC—485要求,结合中国具体情况,要求DC—DVM基础误差按表1所要求标准条件进行检定、校验和使用。 为了确定额定工作条件,仪表按使用环境条件分为A、B、C三组。A组是在良好环境中使用仪器仪表;B组是在通常环境中使用仪器仪表;C组是在恶劣环境中使用仪器仪表。DC—DVM额定工作误差按表1所要求额定工作条件   表1 直流数字电压表所要求标准工作条件和额定工作条件   影 响 量 标准条件 额定工作条件 标准数值或范围 偏差 组别 A B C 气候影响 1 2 3 4 5 6 环境温度 (℃) 20 仪表功耗≤50W±1℃ 仪表功耗>50W±2℃ +5~+40 (0~+40) -10~+40 -25~+55 相对湿度 (%) 60 ±15 20~80 (无凝露) 10~90 (无凝露) 5~95 (无凝露) 大气压强 (kPa) 760 ±30 600~800 460~800 460~800 阳光照射 无直接照射   无直接照射 无直接照射 太阳辐射加上环境温度组合效应不使表面温度超出由环境温度为+55℃时单独效应所产生温度 周围空气流速 (m/s) 0~0.2   0~0.5 0~0.5 0~5 空气灰尘量 测不出来   对仪表影响可忽略不计由制造 厂要求 由制造厂要求 空气含盐量 测不出来       由制造厂给出经验 证值 空气中含有 毒气体成份 测不出来   由制造厂要求 空气中液态水 测不出来   对仪表影响 可忽略不计 滴 水 溅 水 机械影响 工作位置 由制造厂要求 ±1° 基础位置 ±30° 基础位置 ±30° 基础位置 ±30° 通 风 通风无阻   受到可忽略阻碍 因为通风受阻,加上环境温度效应,不应使表面温度超出当环境温度为+55℃通风无阻单纯情况下温度 振 动 测不出来   由制造厂要求   冲 击 测不出来         场和辐射 外电场 外电磁场 测不出来         离子辐射 测不出来         供电电源 交流电源电压 (V) 额定电压 (V) ±1%U ±10%U (-12%~ +10%)U (-20%~ +15%)U 供电频率 (Hz) 额定频率 (f) ±1%f ±3%f ±5%f ±10%f 波形失真(β) 0 0.05 0.05 0.1 0.1 纹波电压 (直流电源) 额定电压 U 0.1%U 0.5%U 1.0%U 5.0%U 电池供电电压 由制造厂要求         工作时间 蓄电池供电电压 由制造厂要求         连续工作时间 24h   ≥24h ≥24h ≥24h   6 DC—DVM误差和正确度等级 6.1 基础误差 DVM基础误差公式用下列形式之一表示。 6.1.1 用两项误差之和所表示绝对误差表示: Δ=±(a%Ux+b%Um) 式中 Ux——被检表读数值(显示值); Um——被检表满刻度值; a——和读数值相关误差系数; b——和满刻度值相关误差系数。 6.1.2 用和DVM读数值之比相对误差表示: 6.2 正确度等级 DC—DVM原理上属于电子式仪表,但其外特征属于电工测量仪表,故按直流电压表要求分级是合理。DC—DVM正确度等级分为:0.0005、0.001、0.002、0.005、0.01、0.02、0.05、0.1、0.2、0.5和1.0,共十一个等级(见表2)。 DC—DVM是多量程仪表,不一样量程有不一样正确度。 通常要求: 0.0005级、0.001级、0.002级,应有 位数字显示; 0.005级、0.01级,应有 位数字显示; 0.02级、0.05级,应有 位数字显示; 0.1级,应有 位数字显示。   表2 直流数字电压表等级   级 别 年稳定误差 (Ux=Um时相对误差) 输 入 电 阻 零 电 流 0.0005 ≤0.0005% >2~10GΩ ≤(10~20)pA 0.001 ≤0.001% >1000MΩ ≤100pA 0.002 ≤0.002% >1000MΩ ≤100pA 0.005 ≤0.005% >1000MΩ ≤(2~5)×10-10A 0.01 ≤0.01% >500MΩ ≤1×10-9A 0.02 ≤0.02% >500MΩ ≤(2~5)×10-9A 0. 05 ≤0.05% >100MΩ ≤1×10-8A 0.1 ≤0.1% >10MΩ ≤1×10-7A 0.2 ≤0.2% >10MΩ ≤1×10-7A 0.5 ≤0.5% >10MΩ ≤1×10-7A 1.0 ≤1.0% >10MΩ ≤1×10-7A   6.3 定级标准 正确度等级关键以DC—DVM基础量程误差系数(a+b)大小和年稳定误差来划分。同时要合适考虑基础量程输入电阻和零电流大小。定级标准以下: 6.3.1 在标准条件下,经预热、预调和校准后检定数据符合被检表基础误差。 6.3.2 定时十二个月进行周期检定,要求定级DVM在标准条件下,经预热、预调但不校准,检定其年稳定误差,此误差应符合±(a%Ux+b%Um)要求;同时被检表年改变量应小于或等于(a%Ux+b%Um)。式中a、b为被检表基础量程年稳定误差系数(若被检表无十二个月误差指标,可由计量部门按实际测试结果或按六个月误差指标确定被检表正确度等级)。 6.3.3 检定年稳定误差后,再进行校准并检定二十四小时基础误差,此数据应符合基础误差指标。 6.3.4 被检表输入电阻和零电流要满足表2所列指标。 满足以上要求被检表给定级。定级时要有上次送检证书数据,首次送检不能定级。 定级后投入使用DC—DVM能够预调,但不许可校准。 新型微处理器式数字电压表(μP—DVM),通常按常规检定项目进行,并按上述标准定级。     三、误 差 检 定 方 法   7 DC—DVM误差检定方法和标准设备种类很多,但从原理上通常可归纳为三大类: 直流标准电压发生器法: 直接比较法(标准数字表法); 直流标准仪器法。 具体采取哪一个方法,可依据所含有标准设备和被检表等级选择一个最适宜、最经济可靠而又简便方法。下面给出仅是部分经典检定方法。 7.1 直流标准电压发生器法:这种方法图1(a)所表示。设直流标准电压发生器输出标准电压为UN,即实际值。被检DVM显示读数为Ux,则被检表误差为: Δ=Ux-UN 被检表相对误差用百分数表示为: 当被检DVM量程比标准电压发生器最低量程小很多或二者量程对不上时,可采取标准分压箱,分压后再接到被检表,图1(b)所表示。   图1 直流标准电压发生器法   此时被检表相对误差,用百分数表示为: 式中 K——标准分压箱分压系数。 此法必需考虑被检表输入电阻和零电流影响,最好选择低阻值分压箱。这种方法简便、速度快,适合于工厂大量地校验DVM。 当标准电压源正确度不能满足要求,而稳定度较高时,可把标准源作通常稳压源使用,配上标准DVM,用比较法检定DVM。 7.2 直接比较法(标准数字表法) 直接比较法电路图2(a)所表示。通常情况下标准DVM位数应比被检DVM多一位。用这种方法,一定要确保标准DVM正确可靠。为此,必需对标准表进行定时检定和校准。   图2 直接比较法   当可调稳压电源输出一个电压,标准表显示读数为UN,被检表读数为Ux,被检表相对误差用百分数表示: 假如标准表不满足被检表量程,或有时标准表只有某一个量程符合正确度要求时, 可用标准分压箱来扩展量程,图2(b),(c)所表示。 同理可得 或 7.3 直流标准仪器法 该方法是用直流标准仪器和被检DVM测量同一电压,以直流标准仪器读数为实际值, 求出被检表示值误差,直流标准仪器实质上是一个直流标准电压测量装置,种类繁多,检定线路形式也多个多样,但基础原理是相同,全部是用直流电压比率标准由标准电池导出一系列标准电压。比较经典有以下多个: 7.3.1 电位差计法 这种方法图3所表示。 用电位差计能够直接检定DVM。当在低量程进行检定时,DVM处于基础量程。其输入电阻很高。此时可把电位差计作为一个直流标准电压源,从其未知电压端(即x端) 输出标准电压信号给被检DVM。图3中EN为标准电池,G为检流计。     图3 用电位差计检定DVM   当电位差计输出一个标准电压UN(用其读数盘读数),被检表显示读数Ux, 被检表相对误差用百分数表示: 用电位差计直接检定DVM基础量程,通常选择测量上限较高电位差计是能够满足。 7.3.2 用电位差计和分压箱检定DVM 上述检定线路是在没有合适直流信号源和电压调整器时一个简便方法。当DVM被检量程高于电位差计测量电压时,就必需配上分压箱和稳压电源才能进行检定,图4所表示。   图4 用标准分压箱和电位差计检定DVM   当可调稳压电源输出一电压,用电位差计测定值为UN,被检表显示读数为Ux,则被检表相对误差用百分数表示: 此方法接线比较复杂,但装置正确度高且稳定、可靠,所以常见在标准计量室进行高正确度DVM检定。 7.3.3 差值法 上面方法是检定高正确度DVM最基础方法,但要求电位差计正确度很高。在没有高正确度电位差计时,能够用多档分压箱,配上通常等级电位差计测差值方法,图5所表示。   图5 用差值法检定DVM   图中EN2为标准电池电动势值,可依据被测电压大小选择一只或多只标准电池串联组成,使差值电压ΔUEN2,再用电位差计测得差值ΔU。这种测量对电位差计要求不高,电位差计最好用低电势电位差计。则有: UN=K(EN2+ΔU) 若被检表显示读数为Ux,则被检表相对误差用百分数表示: 由上式可见,在这种检定方法中确保正确度关键原因是电动势EN2和分压系数K。 7.3.4 用多档十进分压箱检定DVM 图6所表示,一个多档十进分压箱,原理上也可作为电位差计使用,图6是将标准电池和多档分压箱相配合。首先将开关K1掷向“1”侧,加电压使分压箱示值等于标准电池电动势EN。图中E为供电电源,调整电阻R使检流计G指零。然后将开关K1掷向“2”侧,则分压箱由其示值给出输出标准电压大小。DVM显示值和分压箱示值之差即为DVM误差。   图6 用多档分压箱检定DVM   另一个方法是用标准电压测量装置,将a、b两点电压测正确并保持恒定,则多档十进分压箱可连续输出标准电压,并加到DVM输入端,这相当于一个标准电压源。 8 稳定误差检定 DC—DVM稳定误差通常应在各个量程进行。检定方法和检定DC—DVM误差方法相同,可任选一个。但这里要求信号源长久稳定性要高,不然信号源改变和DVM漂移就分不清了。 DC—DVM经预热、预调后,输入端短路,在不再调整仪表情况下观察零位改变。然后输入一标准信号,观察各测试点电压改变。 按说明书要求和被检表要求,可测量某一要求时间间隔内稳定误差。但定级检定DVM必需做二十四小时短期稳定误差和十二个月长久稳定误差。测量次数通常不少于三次。由统计值可找出最大偏差点按稳定误差公式指标判定DVM是否合格。 9 线性误差检定 线性误差是衡量DVM质量一项关键指标,可结合基础误差检定一起进行。该指标—般只在基础量程内测试,DVM误差检定方法基础上也适适用于线性误差检定。     四、其它项目标检定和测试   10 显示能力测试 可在通电检验时一起进行(通常只测基础量程)。由电压源供出直流电压信号,观察被检表能否连续改变。现以0序列为例说明以下: 被检点能一点不漏地作上述改变,其显示能力是好,不然是有一定问题。除此之外还要检验正、负极性(尤其注意正负零位是否交替出现),小数点及过载显示能力等。 11 分辨力测试 通常只在最小量程测被检表最高分辨力(灵敏度),可采取含有高分辨力测量装置进行测试。比如由信号源供给直流信号使被检DVM显示值为某一数值,同时读出测量装置示值U1;然后微调使被检DVM读数在末位上改变一个字,再读出测量装置示值U2。则两次示值之差ΔU=U2-U1即为被检表分辨力。 12 输入电阻和零电流测试 将被检DVM投入工作状态,改变输入电压,DVM测量端子输入电压改变量ΔU和其输入电流改变量ΔI之比为工作状态下输入电阻,用Ri表示。依次定义可用图7接线按以下程序操作:   图7 输入电阻和零电流测试   当K1、K2处于下列位置时,分别读取被检DVM不一样指示数: K1置于1,K2置于3时,指示值为U13 K1置于1,K2置于4时,指示值为U14 K1置于2,K2置于3时,指示值为U23 K1置于2,K2置于4时,指示值为U24 依据上述读数,能够按下列公式计算出被检表输入电阻和零电流: 输入电阻 Ri=ΔU/ΔI 其中: ΔU=U24-U14 零电流 I0=(U14-U13)/R,R取105~107Ω 零电流也能够用微电流计进行测试。图8是用检流计方法测试零电流大小。   图8 用检流计测零电流   将检流计G接在DVM输入端,R为一分流电阻,则零电流: I0=αCI(R+r)/R 式中 α——检流计偏转格数; R——检流计内阻; CI——检流计灵敏度常数。 13 串模干扰抑制比(SMR)测试 SMR(NMR)测试电路图9所表示。图中T为隔离变压器,US为交流电源,V为交流电压表。通常应在最小量程进行测试,先在输入端加一直流电压E(如干电池等),E电压值靠近满度1/2~1/3,并保持不变。然后再叠加交流电压US,逐步加大,使被检DVM有一个ΔUSm改变,记下此时所加交流电压峰值USm。串模干扰电压大小应使被检表读数有显著改变,但不能超出许可电压值。则有:   图9 串模干扰抑制比测试 SMR=20lgUSm/ΔUSm(dB)   测试中应注意: 13.1 交流干扰源不宜用50Hz电网电压,最好用音频信号发生器或交流电压源。但含有自动频率跟踪DVM要使供电电源和干扰源为同一电源。 13.2 SMR值大小和干扰电压频率和相位相关。通常情况下,可取串模干扰源频率和仪器说明书要求值相一致。 13.3 若SMR和被测直流电压大小相关,应读取最不利直流电压时SMR值为测量结果。 13.4 加上串模干扰,若DVM显示值不稳定,应取其中最大偏差值。 13.5 线路中电容C可用1/μF左右云母电容。 13.6 没有抗干扰能力DVM,可不进行测试 14 共模干扰抑制比(CMR)测试 测试电路图10所表示。   图10 共模干扰抑制比测试   输入端加上一个直流电压E(使DVM显示为满刻度1/2~2/3),然后加入共模干扰电压U0(包含直流电压和交流电压两种情况)。逐步增加U0使DVM指示有一个显著ΔUcm改变为止。电阻R为不平衡电阻,是模拟被测信号源和地之间有一定电阻所必需。R=1kΩ是统一要求值。记下电压表读数U0, 那么对交流和直流共模干扰抑制比分别为: CMR直流=20 lg(U0直流/ΔU0m)(dB) CMR交流=20 lg(U0交流峰值/ΔU0m)(dB) 测试应注意: 14.1 交流共模干扰源频率可按说明书中要求选择。干扰电压大小应使DVM有显著改变,但不要超出最大许可电压(包含所加直流电压)。 14.2 含有保护输入端GDVM,应将G端接于A点。 15 绝缘电阻和耐压试验 通常只测绝缘电阻,只有在用户提出要求时才进行耐压试验。 15.1 绝缘电阻测定 测定DVM绝缘电阻可使用兆欧表(摇表)、兆欧表或伏特—微安表等。试验电压按表3要求,试验部位如表4要求。   表3   被测仪表额定电压 (V) 兆欧表所加试验电压 (V) ≤100 >100~660 >660~ > 小于绝缘强度试验电压   表4   试验部位 试验电压 电源输入端—机壳接地端或保护端 按表3要求 仪表输入端—机壳接地端或保护端 按表3要求 仪表输入端和保护端—电源输入端 按表3要求   所测绝缘电阻数值应满足SJ 947—75《电子测量仪器安全要求》要求或产品说明书要求。 15.2 耐压试验 试验部位和所列表4相同,试验电压按说明书要求进行。 五、检定周期和检定结果处理 16 检定周期 DC—DVM损坏修复后,应进行修理检定。 新进口或新接收DC—DVM应首优异行验收检定,然后再投入使用。 作为标准表使用DC—DVM应进行周期检定,检定周期通常要求为十二个月,但依据使用情况和实际可能性也可作合适缩短或延长。 17 有效数字和数据化整 DVM检定和测试应有完整原始统计,并对数据进行正确计算和整理,得出被测仪表测试结果。通常常见规则为: 17.1 统计测量数据时,通常只保留一位不可靠数字。 17.2 检定统计数据应先计算后化整。化整标准和有效数字保留位数取决于被检表误差和标准装置误差。通常应使末位数和被检表分辨力相一致。因为化整带来误差通常不超出许可误差1/5~1/3。最终一个“0”因和测量结果相关,不能随意省去。 17.3 化整后末位数(不可靠数)通常是以下三种情况之一: 末位数是1整数倍(即0~9之间任何数);末位数是2整数倍(即0~8之间偶数);末位数是5整数倍(即只有0和5)。判定仪表是否超出许可误差时应以化整后数据为准。 18 检定结果误差 依据DVM检定数据计算出显示值Ux和实际值UN之差值,即为示值绝缘误差Δ。则 Δ=Ux-UN≤±(a%Ux+b%Um) 用此结果判定被检DC—DVM检定数据是否合格。也能够用相对误差表示: 19 要求定级送检表,计量部门按定级标正确定正确度等级并在检定证书上给注明。定级表要打上封印。 20 凡不要求定级送检表,如按部颁技术标准或工厂技术条件送检表和国外进口验收表,计量部门均应进行检定并可按产品对应技术条件判别检定数据是否合格。 21 检定证书中要给出二十四小时基础误差和十二个月稳定误差。在送检单位要求下,也可给出其它期限数据,并判定受检表是否满足技术指标。 22 不合格不能定级,但许可降级处理和使用。在降到下一级时,必需符合该等级要求。 23 送检DC—DVM通常只给出实测数据,不给出更正值。 24 除基础误差外,其它技术指标测量数据,全部可按前面方法进行计算和化整。各项指标检定结果在检定证书上给予注明。 25 根据规程检定合格DC—DVM,发给检定合格证书并加盖公章。检定不合格可依据具体情况发给检定结果通知书或不合格证书。证书上要给出检定日期或检定数据使用期限。     附 录 1 主 要 术 语 和 定 义     1 数字电压表 一个包含模拟/数字变换器(A/D变换器)并以十进制数字形式显示被测电压值仪表。 2 直流数字电压表 一个专门用于测量直流电压数字显示式测量仪表。 3 测量范围 指测量能够达成被测量范围。能满足误差极限那部分测量范围称有效测量范围。 4 基础量程 在多量程DVM中测量误差最小量程。通常是不加量程衰减器及量程放大器量程。 5 分辨力 能够显示被测电压最小改变值。也就是使显示器末位改变一个字所代表输入电压值。通常在最低量程上,DVM含有最高分辨力(也叫灵敏度)。 6 满度值 各量程有效测量范围上限值绝对值。 7 标准条件 为了检定和校准试验,对影响量(必需时对影响特征)所要求一组有许可偏差数值或范围。 8 额定工作条件 是影响量额定工作范围和仪表各性能特征有效范围总和。在此条件下,应确保DVM工作误差符合要求。 9 基础误差 DVM处于标准条件下,经预热、预调和校准以后,仪表本身所固有二十四小时误差。 10 附加误差 当影响量中一个量(如温度、湿度、电源频率和电压等)偏离标准条件下值(或范围) 时所引发仪表误差。 11 工作误差 在额定工作条件下DVM所含有误差极限。 12 线性误差 表征DVM测量电压时是否均匀地反应被测电压特征称为线性度,而实际变换曲线对理想直线偏差称为线性误差。 13 稳定误差 是指在要求时间内其它条件保持不变,DVM在某一校准点显示值最大改变量。稳定误差包含波动和漂移两种变动量。依据不一样时间间隔,又有短期稳定误差(如7小时、二十四小时)和长久稳定误差(30天、三个月、六个月、十二个月)之分。 14 预热时间 在要求条件下,从接通DVM供电电源算起到能够满足全部性能特征指标所需要时间。 15 预调整 指为达成制造者对DVM所要求误差要求,不打开机器内部,利用仪表面板调整装置所进行,不需使用外部标准或设备调整过程。如“调零”、“调正、负校准”等。这是预先调整程序一部分。 16 校准 在要求条件下,将标准产生标准电压加到DVM,使仪表显示值和校准电压进行比较,而对DVM调整装置所进行全部调整工作。DVM经一次校准后,能确保仪表正确度指标最短期限称为校准周期。 17 正确度 指测量结果和真值一致程度。也就是在校准周期内,经预热、预调和校准后被测仪表误差。根据不一样条件又有标准正确度(基础误差)和额定正确度(工作误差)之分。 18 影响量 除仪表测量量外,能造成仪表性能特征改变量。 19 接地输入 指输入电路一个输入端直接和测量地线相连接,此地线通常是公共端。 20 浮置输入 DVM一个输入方法。指输入电路两端子和机壳、电源和输出电路任何一端全部隔离起来。通常情况下,在正向输入时输入电路正端就是高端(H端),负端就是低端(L端)。 21 保护输入 DVM另一个输入方法。装有浮置屏蔽盒输入电路中,屏蔽和机壳及公共端全部是隔离。除去输入高端和低端两端子外,和屏蔽盒相接端子称保护端子 (G端)。将C接到测量电路合适点,能够降低共模干扰影响。 22 输入电阻 对于DC—DVM来说,通常是指工作状态下从输入端看进去输入电路等效电阻。用输入电压改变值和对应输入电流改变值之比表示。 23 零电流 又称输入偏置电流。是指由仪表内部所引发在输入电路中流入或流出电流。其电流值和输入信号电压大小无关。 24 串模干扰抑制比 表征DVM对串模(又称常模)干扰电压抑制能力。用串模电压峰值和由它引发读数最大改变值之比以对数表示,即: 式中 SMR(或NMR)——串模干扰抑制比; Usm——串模干扰电压峰值; ΔUsm——串模干扰电压引发最大改变电压。 25 共模干扰抑制比 表征DVM对共模电压抑制能力。用共模电压峰值和由它引发读数最大改变值之比以对数表示,即 式中 CMR——共模干扰抑制比; Ucm——共模干扰电压峰值; ΔUcm——共模干扰电压引发最大改变电压。 CMR又有交流和直流之分。 26 显示能力 DVM每一位数码管能够根据它编码作连续改变能力。 27 显示位数 DVM显示位数是以完整显示数字(即能够显示0~9十个数码显示能力)多少来确定。能够显示“9”数字位称为“满位”,不然称“半位”或“1/2位”。显示数字位置从左至右要求为第一位(首位)、第二位……末位等。 28 测量速度 在单位时间内,以要求正确度完成最大测量次数。按测量速度,DVM又可分为低速、中速、高速等。 29 响应时间 从输入电压发生阶跃改变瞬间到满足正确度新稳定显示值之间时间间隔。 响应时间又分为以下三种: 29.1 阶跃响应时间 在某量程上,在无极性改变时,由输入量以要求幅度阶跃改变引发响应时间。 29.2 极性响应时间 由输入量以要求幅度跃变使输出极性改变引发响应时间。 29.3 量程响应时间 在无极性改变时,由输入量以要求幅度跃变引发转换到相邻量程响应时间。 30 信息输出 用于输出电压表编码信息。如在后面板信息输出插座上提供8—4—2—1或4—2—2—1等BCD(二-十进制)编码输送给专用打印机或计算机。新型微处理器式数字电压表还配有IEEE—488或RS—232R/C等标准接口。     附 录 2 直流数字电压表检定系统     1 DC—DVM逐步替换电位差计和分压箱,和直流仪器传输系统是并行。 2 按DC—DVM不相同级,检定方法可采取标准源法、标准表法或直流标准仪器法。     附 录 3 直流数字电压表检定统计格式   送检单位 仪器型号 仪器编号 正确度等级 生产厂 检定日期 年 月 日检定温度 湿度 检定员 核验员 同意   (一)基础误差   量 程 实际值(标准值) 被检表显示值 被检表显示值 绝对误差 + - + - + - 量程Ⅰ                                                                                                                                                           量程Ⅱ                                           量程Ⅲ                                           (二)稳定误差 (三)线性误差   附录4 其它技术指标测试   (一)显示能力 (二)分辨力
