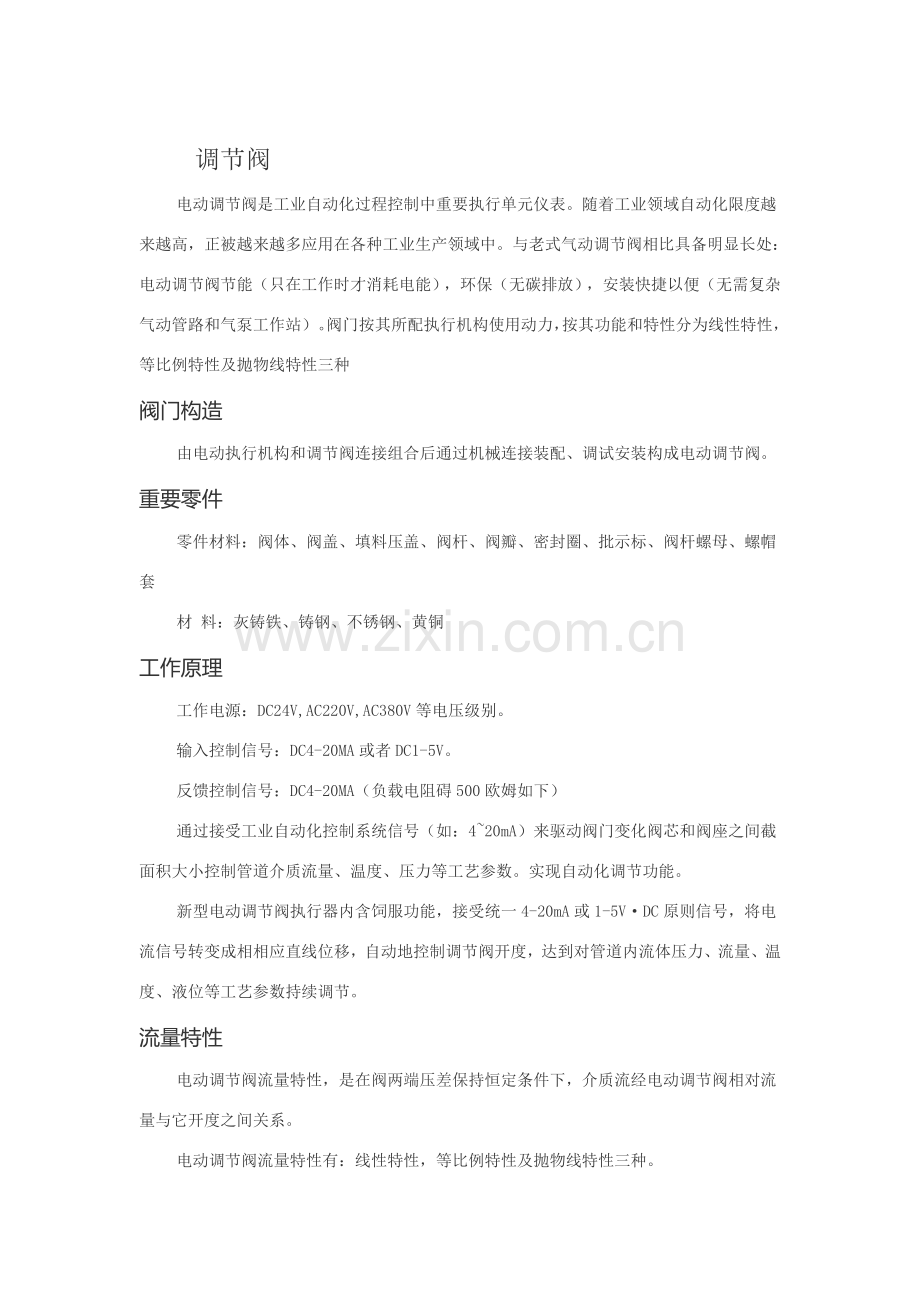

调节阀
电动调节阀是工业自动化过程控制中重要执行单元仪表。随着工业领域自动化限度越来越高，正被越来越多应用在各种工业生产领域中。与老式气动调节阀相比具备明显长处：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷以便（无需复杂气动管路和气泵工作站）。阀门按其所配执行机构使用动力，按其功能和特性分为线性特性，等比例特性及抛物线特性三种
阀门构造
由电动执行机构和调节阀连接组合后通过机械连接装配、调试安装构成电动调节阀。
重要零件
零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、批示标、阀杆螺母、螺帽套
材 料：灰铸铁、铸钢、不锈钢、黄铜
工作原理
工作电源：DC24V,AC220V,AC380V等电压级别。
输入控制信号：DC4-20MA或者DC1-5V。
反馈控制信号：DC4-20MA（负载电阻碍500欧姆如下）
通过接受工业自动化控制系统信号（如：4~20mA）来驱动阀门变化阀芯和阀座之间截面积大小控制管道介质流量、温度、压力等工艺参数。实现自动化调节功能。
新型电动调节阀执行器内含饲服功能，接受统一4-20mA或1-5V·DC原则信号，将电流信号转变成相相应直线位移，自动地控制调节阀开度，达到对管道内流体压力、流量、温度、液位等工艺参数持续调节。
流量特性
电动调节阀流量特性，是在阀两端压差保持恒定条件下，介质流经电动调节阀相对流量与它开度之间关系。
电动调节阀流量特性有：线性特性，等比例特性及抛物线特性三种。
应用领域
电力、化工、冶金、环保、水解决、轻工、建材等工业自动化系统领域。
安装
电动调节阀最适当安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必要浸入到被控介质中。
电动调节阀普通涉及驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可依照控制需要，构成智能化网络控制系统，优化控制实现远程监控。
电气原理
动作原理：电机电源220VAC 或者380VAC，控制信号4~20mA，阀里面有控制器，控制器把电流信号转换为步进电机角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程
反馈：电机运营，通过齿轮运转，由三接头滑动变阻器输出阀门定位信号，此外尚有三根线限位信号（全开，全闭。公共线）
分类
ZDLW电子式电动调节阀
ZAZP型电动直通单座调节阀　ZAZN电动直通双座调节阀
　　ZAZM/P电动套筒调节阀
　　ZAZQX型电动三通合流（分流）调节阀
　　ZAZS型电动角型调节阀
　　ZAZS型电动角型调节阀
　　HTNT961Y减温水调节阀
　　ZAZT、ZAZTC型电动隔膜调节阀
　　ZAZPF46-10W型电动衬氟波纹管调节阀
　　ZDLP型电子式电动单座调节阀
　　ZDLN型电子式电动双座调节阀
　　ZDLM(P)型电子式电动精小型套筒调节阀
　　ZDZDLPM型智能型电动调节阀
　　ZDLQ、ZDLX型电子式电动三通调节阀
　　ZDLW电子式电动调节阀
类似产品
自力式调节阀
与电动调节阀功能相似尚有：自力式调节阀。
自力式调节阀不需外加能源，通过调节设定点控制温度。当温度升高，阀门依照温度变化成比例关闭。
自力式调节阀包括一种控制阀和一种温控器（包括一种温度传感器、一种设定点调节器、一种毛细管和一种工作活塞），电动执行器 依托选取不同温度状态应用。温度调节阀依照液体膨胀原理操作，如果在传感器上温度升高，将使得液体填充物同步加热并膨胀，在工作活塞作用下阀门关闭，此时将冷却介质。通过设定点键可以一步步调节，电动二通阀可以在标尺上读出。所有温控器都配有一种超温安全保护设备。
使用维修
随着中华人民共和国工业迅速发展，电动调节阀在冶金、石油化工等领域应用越来越广泛，其稳定性、可靠性也显得越来越重要，它工作状态好坏将直接影响自动控制过程，本文将详细阐述电动调节阀使用和维修。
电子式电动单座调节阀，是由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀构成。具备构造紧凑、重量轻、动作敏捷、流体通道呈S流线型、压降损失小、阀容量大、流量特性精准，直接接受调节仪表输入（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质自动调节控制，广泛应用于精准控气体、液体、蒸汽等介质工艺参数如压力、流量、温度、液位等参数保持在给定值。
安装使用注意事项
编辑
新设计、安装控制系统，为了保证调节阀在开车时能正常工作，并使系统安全运营，新阀在安装之前，应一方面检查阀上铭牌标记与否与设计规定相符。同步还应对如下项目进行调试。
基本误差限；全行程偏差；回差；死区；泄漏量（在规定严格场合时进行）。
如果是对原系统中调节阀进行了大修，除了对上述各项进行校验外，还应对旧阀填料函和连接处等部位进行密封性检查。
在现场使用中，诸多往往不是由于调节阀自身质量所引起，而是对调节阀安装使用不当所导致，如安装环境、安装位置及方向不当或者是管路不清洁等因素所致。因而电动调节阀在安装使用时要注意如下几方面：
⑴调节阀属于现场仪表，规定环境温度应在－25～60℃范畴，相对湿度≤95%。如果是安装在露天或高温场合，应采用防水、降温办法。在有震源地方要远离振源或增长防振办法。
⑵调节阀普通应垂直安装，特殊状况下可以倾斜，如倾斜角度很大或者阀自身自重太大时对阀应增长支承件保护。
⑶安装调节阀管道普通不要离地面或地板太高，在管道高度不不大于2 m时应尽量设立平台，以利于操作手轮和便于进行维修。
⑷调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门启动，以免杂质卡住。在使用手轮机构后，应恢复到本来空档位置。
⑸为了使调节阀在发生故障或维修状况下使生产过程能继续进行，调节阀应加旁通管路。
同步还应特别注意，调节阀安装位置与否符合工艺过程规定。
⑹电动调节阀电气某些安装应依照关于电气设备施工规定进行。如是隔爆型产品应按《爆炸危险场合电气设备安装规范》规定进行安装。如现场导线采用SBH型或其他六芯或八芯、外径为??11.3 mm左右胶皮安装电缆线。在使用维修中，在易爆场合禁止通电开盖维修和对隔爆面进行撬打。同步在拆装中不要磕伤或划伤隔爆面，检修后要还原成本来隔爆规定状态。
⑺执行机构减速器拆修后应注意加油润滑，低速电机普通不要拆洗加油。装配后还应检查阀位与阀位开度批示与否相符。
调节阀系列选型系统应用
调节阀选型软件之因此上升为选型系统，有它创新点所在：
1) 选型系统借助互联网，将公司在全国各地销售网点订货信息自动传播至公司本部信息系统中，进行销售商务解决（自动报价、合同评审、筹划排产等），变化以往发邮件再人工重复录入工作模式。
2) 远程自动鉴别订货产品是属于常规产品或特殊产品，调节阀产品选型系统可以使销售人员在公司外与客户订立合同前，运用软件系统，自动鉴别所选产品与否属于特殊品，为商务洽谈技术提供根据。
3) 可远程更新软件版本，随时可将产品更新信息发布到各销售网点，保证销售选型人员得到始终是最新产品数据，从而保证了选型人员所选产品信息与公司内部设计信息一致，减少了中间出错环节。
性能
1. 由于不需要进行系统调试，因此省去许多麻烦，节约了大量时间，缩短竣工日期；
2. 由于不用使用阀门组和用于分层控制阀门，所觉得您节约了较多管材，保温材料及安装费用和时间；
3. 使水系统时时刻刻都处在平衡状态，因此无论安装分期施工或设备分期使用都不会影响水系统平衡。
4. 虽然工程后期或投入运营后因变化某些用途而需要变化某些区域水系统设计，也不会影响其她区域水系统设计，更不会影响区域水系统平衡。
5. 由于整个系统处在动态平衡状态，因此制冷机组及水泵将以最节能状态运营，节约了运营维护费用。
6. 由于系统流量平衡是自动进行，使安装维护更加便利，并杜绝了人为操作失误破坏平衡也许。
特点用途
具备体积小，重量轻、连线简朴、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业工业过程自动控制系统中。
电动调节阀阀内组件：阀芯型式：上导单座（套筒）柱塞型阀芯
流量特性：直线特性、等比例特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
电动调节阀用途及作用
用于调节工业自动化过程控制领域中介质流量、压力、温度、液位等工艺参数。
电动调节阀合用范畴
空调、供暖、
蒸气用电动调节阀
通风、生活热水等民用系统及化工、石油冶金、电力轻工业等各行业生产过程中自动控制。
阀体构造
选用要点
⒈ 电动调节阀选用重要控制参数为：公称直径、设计公称压力、介质容许温度范畴、流量系数等。
⒉ 对于规定流量和启动高度成正比例关系严格场合，应选用专用调节阀。球阀和蝶阀普通粗调时可以选用。
⒊阀门密封性能是考核阀门质量优劣重要指标之一。阀门密封性能重要涉及两个方面，即内漏和外漏。内漏是指阀座与关闭件之间对介质达到密封限度。外漏是指阀杆填料部位泄露，中口垫片部位泄露以及阀体因锻造缺陷导致泄露。外漏是不容许发生。
⒋ 调节阀抱负流量特性有快开、抛物线、线性、等比例四种，需依照实际工作流量特性选取具备适当流量特性调节阀。流量特性选取原则见表1。
表1 按配管状况选取阀门特性
配管状态
S=1.0~0.6
S=0.6~0.3
S<0.3

实际工作特性
直线
等比例
直线
等比例
控制不适当
所选流量特性
直线
等比例
等比例
等比例

注：S=调节阀全开时压力损失/调节阀所在串联支路总压力损失。
为了避免通过阀门水流速过高并尽量节约水泵功耗，宜使阀门工作状态S≤0.7.
⒌ 调节阀公称直径选用应依照所需阀门流通能力拟定。调节阀公称直径不应过大或过小。过大，增长工程成本，并且阀门处在低比例范畴内，调节精度减少，使控制性能变差。过小，增长系统阻力，甚至会浮现阀门100%启动时，系统仍无法达到设定容量规定。
6、调节阀调节压差和关断压差
对于调节阀，其容许调节压差和关断压差是其选型重要指标。实际压差如高于调节阀容许调节压差，阀门会浮现不能精确调节问题，严重会损伤阀门执行器。
安装要点
⒈ ；阀门安装位置、高度、进出口方向必要符合符合口方向 ；设计规定，连接应牢固紧密。
⒉ ；阀门可用各种形式端部与管路连接。其中最重要连接方式有螺纹、法兰及焊接连接。法兰连接时，若温度超过350℃时，由于螺栓、法兰和垫片蠕变松弛，应选取耐高温螺栓材料。
⒊ ；阀门安装前必要进行外观检查，阀门铭牌应符合现行国标GB12220《通用阀门标志》规定。对于工作压力不不大于1.0MPa及在主干管上起到切断作用阀门，应进行强度和严密性实验，合格后方准使用。其她阀门可不单独进行实验，待在系统试压中检查。
⒋ ；强度实验时，实验压力为公称压力1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏。
⒌ ；严密性实验时，实验压力为公称压力1.1倍；实验压力在实验持续时间内应保持不变，时间应符合表2规定，以阀瓣密封面无渗漏为合格。
⒍ ；公称通径：DN15~500
表2 阀门压力持续时间
公称直径DN（mm）
最短实验持续时间（s）

严密性实验

金属密封
非金属密封

≤50
15
15
65~200
30
15
250~450
60
30
≥500
120
60
执行原则
产品原则
GB/T13927-92《通用阀门 压力实验》
JB/T5296-91《通用阀门 流量系数和流阻系数实验办法》
JB/T8528-1997《普通型阀门电动装置技术条件》
GB12220-89《通用阀门标志》
工程原则
GB50243-《通风与空调工程施工质量验收规范》
GB50242-《建筑给水排水及采暖工程施工质量验收规范》
特点
调节阀重要由阀体、套筒、阀瓣、阀杆等零件构成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来变化过流面积，调节流量。配ZKJ型或其他型电动角行程执行器可实现遥控和自动控制。
调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。
性能
⒈由于不需要进行系统调试，因此省去许多麻烦，节约了大量时间，缩短竣工日期；
⒉由于不用使用阀门组和用于分层控制阀门，所觉得您节约了较多管材，保温材料及安装费用和时间；
⒊使水系统时时刻刻都处在平衡状态，因此无论安装分期施工或设备分期使用都不会影响水系统平衡.
⒋虽然工程后期或投入运营后因变化某些用途而需要变化某些区域水系统设计，不会影响其她区域水系统设计，更不会影响其她区域水系统平衡。
⒌由于整个系统处在动态平衡状态，因此制冷机组及水泵将以最节能状态运营，节约了大量维护费用.
⒍由于系统流量平衡是自动进行，使安装维护更加便利，并杜绝了人为操作失误破坏平衡也许.
长处
除高可靠、全功能、超轻型特点外，电动调节阀尚有如下好处：
⑴用电源既以便又节约，省去了建立气源站一系列费用；
⑵用“气动阀+电气阀门定位器+气源”复杂方式，它不只是增长了费用，反而带来了可靠性下降（环节越多，可靠性差因素增长）；
⑶从经济性上看，除省去气源站费用外，还省去电气阀门定位器费用：一台好进口电气阀门定位器，普通在5000～6000元以上，更好在8000～10000价位上，而这个价位基本上可购回上述高可靠电子式执行机构；
⑷环节减少了，相应减少了维修工作量。
缺陷
电动调节阀也不是没有缺陷：电机运营产生内热会导致热保护，使调节阀停止工作；由于电机必要通过多级减速才干输出力矩，因此运营速度还不是不久，在有些规定迅速启闭场合还不合用，大力矩和高速，还是一种比较难以解决矛盾；由于运动部件多，相对容易产生故障，特别在调节频繁工况，容易产生电机热保护、减速齿轮损坏、模块可控硅烧毁等故障，在这种工况下，最佳还是选用气动调节阀比较适当。
