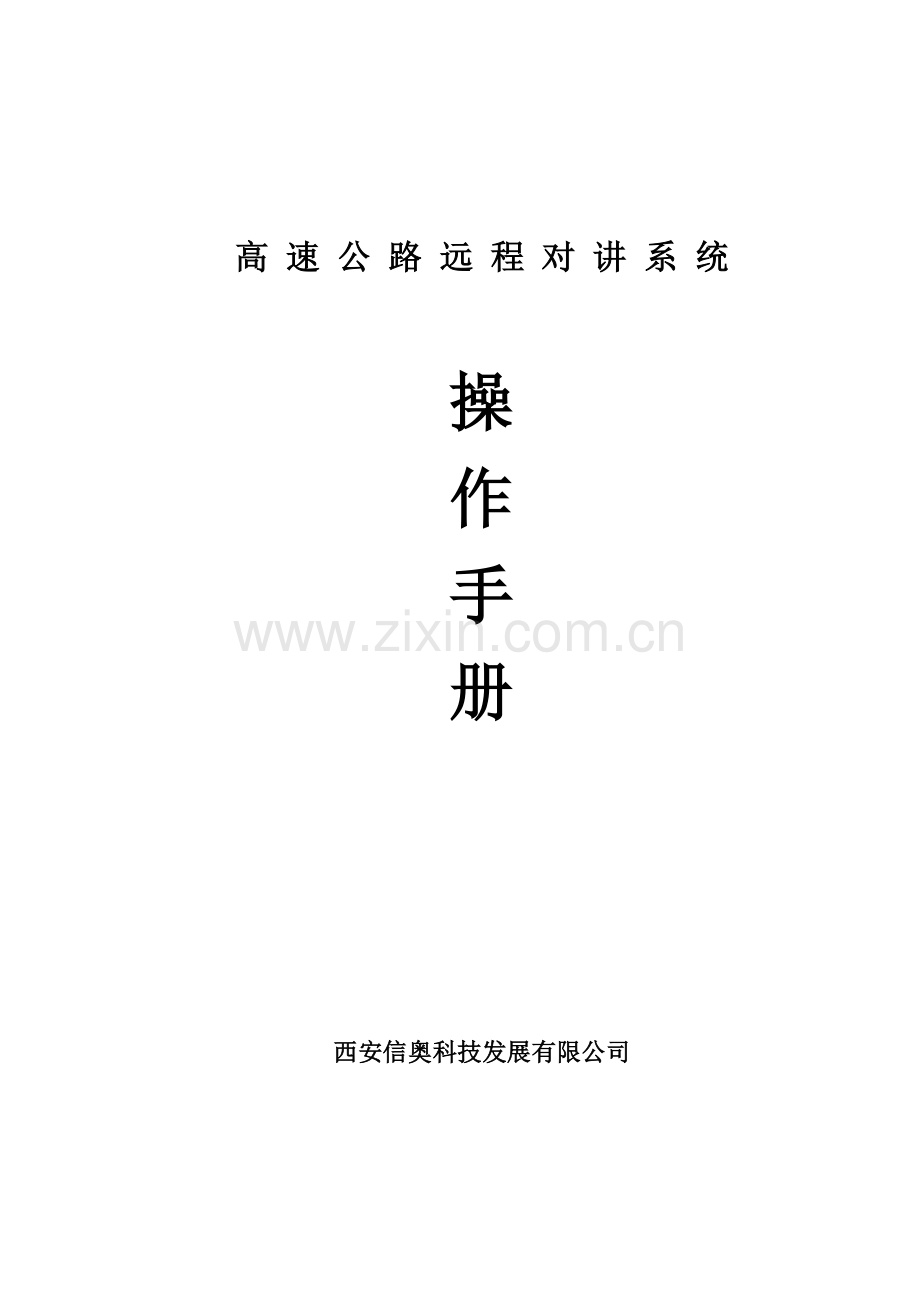

高 速 公 路 远 程 对 讲 系 统
操
作
手
册
西安信奥科技发展有限公司

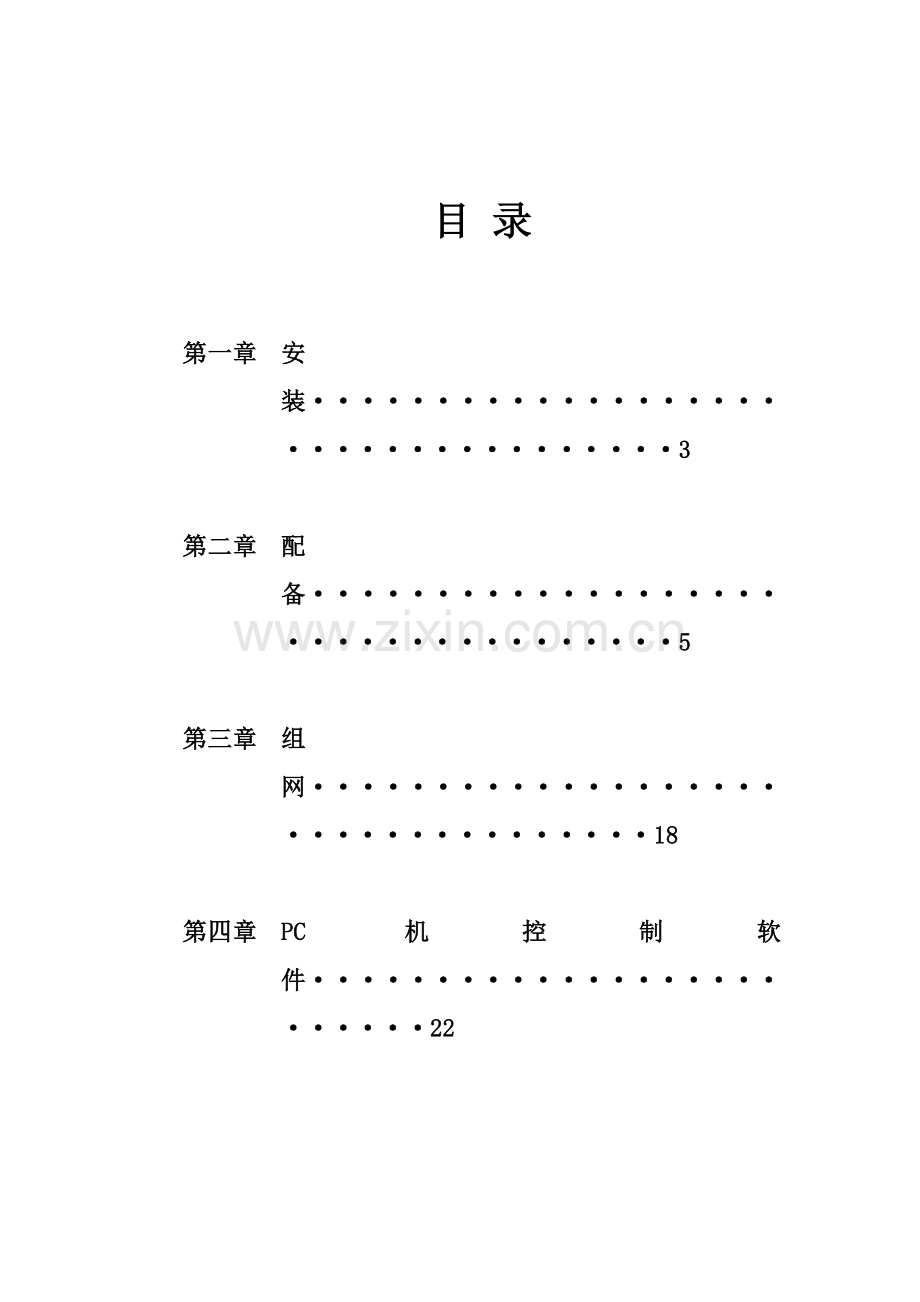

目 录
第一章 安装···································3
第二章 配备···································5
第三章 组网··································18
第四章 PC机控制软件·························22
第一章 安装
HWI-100型对讲主机前面板及连接器引脚定义示意图:
L0 :第0路FXO接口占用时,该批示灯亮;L1 :第1路FXO接口占用时,该批示灯亮;
S0 :第0路FXS接口占用时,该批示灯亮;S4 :第4路FXS接口占用时,该批示灯亮;
S1 :第1路FXS接口占用时,该批示灯亮;S5 :第5路FXS接口占用时,该批示灯亮;
S2 :第2路FXS接口占用时,该批示灯亮;S6 :第6路FXS接口占用时,该批示灯亮;
S3 :第3路FXS接口占用时,该批示灯亮;S7 :第7路FXS接口占用时,该批示灯亮;
RUN :CPU运营灯,CPU运营正常时闪亮;LNK :LINK批示灯,以太网接口连接正常时亮;
L0 S0 S1 S2 S3 RUN L0 L1 S0 S1 S2 S3 S4 S5 S6 S7 LAN COM0 COM1 COM2
L1 S4 S5 S6 S7 LNK
2路FXO接口,RJ11引脚定义为:
1 NC、2 Tip、3 Ring、4 NC
8路FXS接口,RJ11引脚定义为:
1 NC、2 Tip、3 Ring、4 NC
10BASE-T以太网接口,连接器RJ45引脚定义为:
1 TX+、2 TX—、3 RX+、6 RX—
3路RS232接口,COM0 :RS232控制接口;COM1、COM2 :RS232数据通信接口;RJ45引脚定义为:
2 TXD、3 RXD、5 GND
图1
安装环节 :
1. 收集好网络必备参数以便于HWI-100型对讲主机设备设立.
l 本设备使用IP地址;
l 网络子网掩码;
l 默认网关IP地址;
l 本设备使用电话号码;
2. 按如下办法连接HWI-100型对讲主机设备
l 将HWI-100型对讲主机设备放置于已选定地方,一方面把电源开关置于OFF状态,使用由厂家提供电源线,将电源连接到220VAC/50HZ具备接地线电源插座上。
l 将以太网跳接电缆一端插入HWI-100型对讲主机设备LAN(RJ45)连接器,一端与网络集线器、网络互换机或是构造化布线墙座或地座相连。
注意 :当不使用网络集线器或网络互换机时,HWI-100型语音网关必要使用交叉电缆与其他以太网设备相连(如XDSL适配器、CABLE调制解调器或PC机),其他状况请使用直连电缆连接。
l 将由厂家或顾客提供顾客电缆一端连接至RJ11端口(S0—S7),一端连接至配线架接线排或外线电缆。
注意 :FXO(环路中继)接口连接至由电话互换机来顾客线,FXS接口连接至与顾客话机相连电缆线。
3. 查看HWI-100型对讲主机设备上标签,保证在本网上没有与之IP地址相冲突其她设备。在确认所有连线连接好后,启动电源,此时RUN灯应闪亮(由慢到快),过10秒钟后,顾客摘机应能听到拨号音,表白系统工作正常;LINK灯点亮,表白系统与网络连接正常。
4. 设立HWI-100型对讲主机IP地址、子网掩码、默认网关IP地址。
5. 详细设立办法与环节详见下一节HWI-100型对讲主机配备。
第二章 配备
1、 HWI-200对讲分机配备
1.1、 启动
修改欲配备设备计算机IP地址,(注意计算机IP地址不能与HWI-200型对讲分机设备IP相似),子网掩码要保证相似。
1.2、 进入Web页面
打开WEB浏览器,输入HWI-200型对讲分机设备IP地址,稍等,则会浮现本设备配备WEB页面如下图:
图2
在“顾客”输入框中输入顾客名,在“密码”输入框中输入由厂家提供密码,然后点击“进入系统”按钮或按“ENTER”键,则进入图3界面;出厂默认密码是1234,不需输入顾客名。
注意事项:
顾客名和密码必要是字符或数字组合,有大小写区别,密码最大为8个字符或数字。
1.3、 密码设定
在进入系统配备页面后,右边选项增长有下划线,并可以选中,显示如图3界面。
图3
点击“密码设立”,进入图4界面。
图4
在“输入新密码”框中输入新密码,新密码以“*”显示,这时应注意键盘处在大写还是小写状态。输入完毕后,请在“再输入一遍”框中重新输入一遍新密码,以证明新密码,然后按“确认”按钮,将新密码保存在系统中,如果使新密码及时生效,则按“复位系统”选项。待系统重新启动后,新密码生效。再次进入WEB页面配备时,需输入新设定密码。
1.4、 网络数据配备
在系统配备选项中点击“网络数据配备”,则进入图5界面。
图5
1.4.1、本机MAC地址:
MAC地址格式为“XX-XX-XX-XX-XX-XX”,即6字节数据,以16进制表达(从00到FF),各字节间用“-”分隔开,如“08-00-3E-22-33-B2”;此项数据由厂家设立,不容许顾客更改;如果确需更改请与生产厂家联系。
1.4.2、本机IP地址:
IP地址格式为“XXX.XXX.XXX.XXX”,共4个字节数据,以10进制表达(从0到255),各字节间以“.”分隔开,如“192.168.0.178”;如果不清晰此项数据,请询问系统管理员,获得IP地址数据;依照组网规定,将本机IP地址设定为系统管理员分派IP地址。
1.4.3、子网掩码 :
子网掩码格式为“XXX.XXX.XXX.XXX”,即4字节数据,以10进制表达(从0到255),各字节间以“.”分隔开,如“255.255.255.0”;如果不清晰此项数据,询问系统管理员,获得子网掩码数据;依照组网规定,将本机子网掩码设定为系统管理员分派子网掩码。
1.4.4、默认网关:
默认网关IP地址格式与本机IP地址格式相似;两者必要在同一网段下。如果不清晰此项数据,请询问系统管理员。
1.4.5、保存:
设立完毕后,点击“确认”按钮,将新数据保存在系统中,如果要使新数据及时生效,请点击左侧“复位系统”选项,重新启动系统。
1.5、 H.323数据配备
点击左侧选项“H.323数据配备”,则浮现图6配备界面。
1.5.1、语音编解码类型
既有G.711、G.723、G.729三种语音编码方式可供选取;其中G.711是64K编码,没有对语音进行压缩,占用带宽较大;G.723为5.3K编码,对语音进行了压缩,音质优于4级;G.729为8K编码,对语音进行了压缩,音质优于4级;推荐顾客使用G.723原则。
1.5.2、多包组合
多包组合含义是:将普通发送各种语音包合并成一种包,以达到减少带宽占用目。可选取数值为4到8;作这样选取时,欲与本设备通信其她设备也要作同样设定,否则无法进行语音通信。 对于带宽>128K以上网络,选取为0。其他值视详细网络带宽资源而定。
1.5.3、输入音量
调节VOIP通道音量;
图6
1.5.4、抖动时延
调节适应网络延时;
1.5.5、静音检测
选取与否检测静音包;
1.5.6、连接建立方式
连接建立方式可以选取使用迅速连接或慢速连接;使用迅速连接时,不进行能力协商。默认使用迅速连接。
1.5.7、呼喊信令端口
呼喊信令端口指是H.225.0中所说Q.931信令侦听端口,默以为1720: 如要更改则所有设备都要进行同样设立,否则无法进行呼喊。
1.5.8、网守IP地址
网守IP地址格式为“XXX.XXX.XXX.XXX”,即4字节数据,以10进制表达(从0到255),各字节间以“.”分隔开,如“192.168.0.89”;如果不清晰此项数据,询问系统管理员。
网守是网络管理设备,IPBX2600-II型语音网关设备可以自动依照配备网守IP地址进行注册与登记。
1.5.9、H323ID
H323标记,与网守(GK)互通时设立;
1.5.10、如果本页所有项设定完毕后,点击“确认”按钮,保存新设定数据;如果使新设定数据及时生效,则点击“复位系统”选项。
1.6、 系统数据配备
点击“系统数据配备”选项后,则显示图7界面。
图7
1.6.1、设备容量设立
可设立本设备顾客容量为4路或8路;
1.6.2、市话号码位数
本地市话号码长度,可选取6到8位,如西安市为7位,北京市为8位;
1.6.3、本地局号:
本地公用电话网局号,系统用来选取局向所用,如图7所示为“766局”,
1.6.4、小号起始号码
设定本设备小号起始号码数据(注意:不能以0、1、9开头);如图7设为7800,则本设备电话号码分别为7800,7801,7802,7803,…7806,7807。
1.6.5、本地连选分组
选取本地电话与否具备电话连选功能。
1.6.6、如果本页所有项设定完毕后,可以点击“确认”按钮,保存新设定数据;如果使新设定数据及时生效,则点击“复位系统”选项。
1.7、 顾客数据配备
点击配备选项中“顾客属性配备”选项,则进入图8界面,在号码框中可以输入电话号码,远端电话是不用设立权限,这样可以防止车道之间互相通话,但是可设一部公务电话,此电话可以直接拨打车道和中心电话。
可设立顾客新业务功能,如热线、连选分组等;热线号码为该顾客所相应网内顾客号码,若热线号码为“0”,则该顾客相应中心站点二线中继为热线方式。分组是设定该顾客所在组号,同一组号内顾客为连选方式,以本组内第一种号码为连选组号。
在本页号码框中输入电话号码后,点击“拟定”按钮,保存新设定数据;如果使新设定数据及时生效,则点击“复位系统”选项。
图8
1.8、 目的端点配备
点击配备选项中“本地端点配备”则进入图9所示界面。
其中“/ /”所包括内容为对端设备映射名称。对于统一由“中心”站出局组网方式(中心站采用FXO接口或E1接口方式,与电话互换机连接,本网关设备与中心站建立连接,并进行呼喊接续),则必要配备“/中心/”IP地址,并且必要配备在第一行上。名称背面空一格,是对端设备点分十进制IP地址,IP地址后空一格,是该设备小号起始号码,“:”后是从起始号码开始持续电话号码个数。
其他端点数据配备同上;如果本页所有项设定完毕后,点击“确认”按钮,保存新设定数据;如果使新设定数据及时生效,则点击“复位系统”选项。
图 9
1.9、 长途端点配备
点击配备选项中“长途端点配备”,进入图10
图10
长途端点配备办法:
“/ /”所包括内容是长途站点名称,背面空一格,接着是长途站点IP地址。背面再空一格,填写长途站点区号,及本地电话号码长度。
如果本页所有项设定完毕后,点击“确认”按钮,保存新设定数据;如果使新设定数据及时生效,则点击“复位系统”选项。
1.10、 中继状态管理
点击“中继状态管理”选项,进入如图11配备界面。
图11
HWI-200型对讲分机设备有两个FXO(环路中继接口)电路,在二线中继电路号下拉框中 选取“0”或“1”,表达选中第“0”路中继或第“1”路中继。选中要配备中继线后,选取状态下拉框中下拉按钮,从中选取“闭塞”或“释放”,如果为“释放”状态,则相应中继状态栏颜色为绿色,否则为红色。
当二线中继电路处在释放状态时,顾客摘机拨“0”,话路直接由二线中继接口连接到本地公用电话网(PSTN)。
如果本页所有项设定完毕后,点击“拟定”按钮,保存新设定数据;如果使新设定数据及时生效,则点击“复位系统”选项。
1.11、 中继直连配备
点击“中继直连配备”,进入如图12界面;中继直连是将网内所相应顾客与该二线中继设立为直连方式;相应顾客状态变化,该中继状态将跟随变化。
图12
小号:
小号是网络内定义内部电话号码,普通为4位,如7800等;
大号:
对于有中心站网络来讲,存在一种网外电话号码,普通为7位或8位PSTN号码;
设立完毕后,点击“拟定”按钮,保存新设定数据。
1.12、 串口属性配备
点击“串口属性配备”,进入如图13界面。
图13
依照互联设备串口配备规定,进行配备;
波特率:可选38400bps如下速率;
数据位:可选4—8位;
奇偶校验位:可选奇、偶校验或无校验;
停止位:可选1位或2位;
流量控制:选取无流控;
帧头检测:选取与否在RS232数据流中检测帧同步码;
同步码:帧同步码数据格式;
缓冲区设立:设立数据端口接受缓冲区大小
串口通信方式:可选“发送”或“接受”;普通状况下,外围站设为“发送”,中心站设为“接受”;
通信目地址:RS232数据发送目的站点IP地址;
本机COM1连接至目的机:选取COM1连接目的站点设备数据端口COM1或COM2;
本机COM2连接至目的机:选取COM2连接目的站点设备数据端口COM1或COM2;
1.13、 版本信息
点击“版本信息”,进入如图14界面,查看当前使用软件版本信息。
远端版本为V7。
图14
2、 HWI-100对讲主机配备
对讲主机配备分为两种:一种是单级中心(一种中心一种或各种远端),另一种是多级中心(中心——二级中心——各种远端)。
中心配备与远端配备几乎相似,不同之处有如下几点:
1、 顾客属性配备中,中心电话要设定其权限,普通状况下设为市话。在号码框中输入电话号码,对于持续电话号码可以一次设立各种,如7800-7803设立为市话,则7800-7803只可以拨打市话与内部号码,不能拨打长途电话。
2、 目的端点配备中,在多级中心状况下,中心IP必要设在第一行。
3、 版本信息,中心版本为V6。
其她配备状况均可参照远端配备办法。
3、通话
当远端和中心配备完后方可进行通话。
单级中心状况下:
远端车道话机直接提机,不必拨号就可以打到中心,中心则需拨各个车道号码才干通话。
多级中心状况下:
远端车道话机需拨号才干打到中心,例如:车道话机拨1,此时便打到中心;车道话机拨2,此时便打到二级中心。中心与二级中心之间也可通话,例如:中心号码为8500,二级中心号码为4500,中心拨4500即可接通二级中心电话,二级中心拨8500即可接通中心电话。中心和二级中心打车道电话同样也需要拨号。
单级中心和多级中心可参照第三章 组网事例图。
第三章 组网
组网分为四种方案:
1、 简易型方案
图15
注:图15为简易型组网方案,此方案S1—S7车道对讲电话摘机后直接热线呼喊到S0收费站监控室内调度电话,S0调度电话摘机后可拨号呼喊分中心和下属任一收费车道。分中心调度电话摘机后可拨号呼喊所有下属收费站和收费车道。但此方案存在缺陷是,只有通过度中心调度台可实现对所属收费车道进行群呼、监听和录音功能,而站级调度电话不可对下属车道进行群呼、监听和录音功能。上述未实现功能可用高速收费系统广播、拾音器和硬盘录象机系统来弥补。详细实现功能办法在此不做描述。
2、 原则型方案
图16
注:图16为原则型组网方案,相对与简易型组网方案,将分中心IP局端设备换为IP服务器,在各收费站内增长了一台IP局端设备,此时站级调度电话就可对下属车道进行群呼调度功能。别的功能与简易型组网基本相似。
PC机控制软件用法可参照第四章PC机控制软件。
3、 增强型方案
图17
注:图17为增强型组网方案,相对与原则型组网方案,在各收费站内增长了一台调度PC机,此方案特点是收费站调度台可对本属收费车道进行群呼、监听和录音调度功能。分中心可对所有收费车道进行群呼、监听和录音调度功能。别的功能与原则型组网方案相似。此方案当前对高速公路需求是最全面可靠应用方式。
PC机控制软件用法可参照第四章PC机控制软件。
第四章 PC机控制软件
一、 控制操作台
1、 原则PC机,Windows操作系统,图形界面应用软件;
图19、控制台操作界面
2、 采用触摸屏输入(可选触摸式显示屏)或普通鼠标操作方式;
3、 呼出方式:
(1)、自动呼出,无需拨号;
(2)、普通呼出,需要拨号;
4、 显示电话摘机、振铃、挂机、通话状态;
图20、话机状态示例图
5、 具备群呼,和多路选呼功能;
图21、群呼功能
图22、多路选呼功能
6、 可以监听任一收费车道实时语音(电话机接受命令,不振铃自动免提、挂机)
7、可进行通话录音和监听录音,录音回放;
8、可作管理后台,以Web方式管理中心点和所有外围点。
图23、Web登陆界面
二、软件配备:
1、 点击控制界面上配备按钮,此时会弹出一种登陆对话框,输入密码后方可登陆。
2、 登陆后弹出如图24配备窗体,用绿线标记地方是填写中心设备IP地址和电话号码。
3、 用红线标记地方是显示下设二级中心和车站内容列表。其排列顺序应和Web页上目的端点配备顺序相似。请参照图24和图25。
此处配备顺序应和Web页上目的端点配备顺序相似
此处填写中心设备IP地址和电话号码
图24、系统软件配备主窗体
连接设备IP地址
图25、目的端点配备页面
4、点击站列表下面添加按钮会弹出如图26对话框,输入站编号、站名和电话号码后按拟定按钮,方可添加一种新站点。(注:站编号决定着站与站之间排列顺序。)
图26、站点添加对话框
4、 加完后,系统会提示你给新站点添加车道,此时点击车道信息下面添加按钮,则弹出如图27对话框,输入车道名和电话号码后按拟定按钮,方可添加一种新车道。
图27、车道添加对话框
三、 软件使用:
在操作界面右边是各个站点按钮,选中站点后方可对电话进行操作。被选中站点按钮字体颜色为蓝色,未选中站点按钮字体颜色为绿色。带有上下箭头按钮可以浏览各个站点按钮。
如下是各个功能按钮用法:
1、 单呼:
提起话机,在屏幕上选中要呼喊二级中心或车道电话,然后点击单呼键,此时话机状态变成振铃,待对方接起电话时,话机状态变为通话,此时方可进行通话。通话结束后再点击一下被选中电话,就可以挂机了。
2、 群呼:
提起话机,在屏幕上选中所有电话,然后点击群呼键,此时被选中所有话机状态变成振铃,待对方接起电话时,话机状态变为通话,此时方可进行通话。(注:多路选呼用法和群呼同样。)
3、 监听:
选中要监听车道电话,然后点击监听按钮,此时话机状态为振铃,然后转为通话状态,点击录音按钮后方可对要监听电话进行录音,如想终结监听直接点击一下被选中话机,此操作相称于挂机。
4、 回放:
点击回放按钮会弹出WINDOWS自带播放器,选取要播放录音文献,按打开按钮,方可播放录音文献内容。
5、 配备:
点击配备按钮,就会弹出一种登陆窗体,输入密码登陆后,弹出主配备窗体,此时方可对软件进行配备。
6、 退出:
点击退出按钮,方可退出整个高速公路远程对讲系统控制软件。
四、 PC机配备规定:
显示屏:触摸式显示屏或普通标配型显示屏均可。
内存:128MB以上
操作系统:WIN以上操作系统均可。
其她配备则按需求配备。
