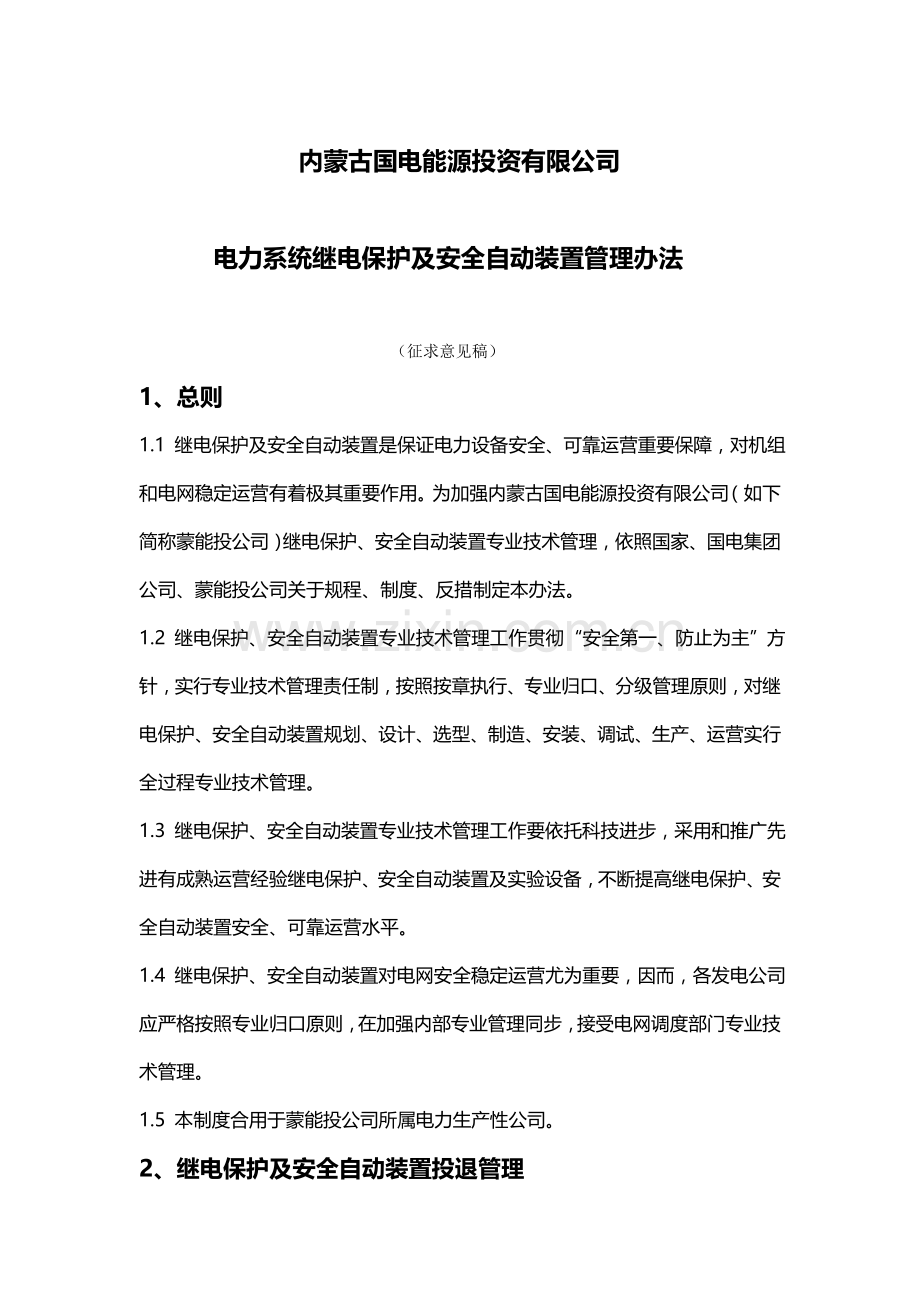

内蒙古国电能源投资有限公司
电力系统继电保护及安全自动装置管理办法
（征求意见稿）
1、总则
1.1 继电保护及安全自动装置是保证电力设备安全、可靠运营重要保障，对机组和电网稳定运营有着极其重要作用。为加强内蒙古国电能源投资有限公司（如下简称蒙能投公司）继电保护、安全自动装置专业技术管理，依照国家、国电集团公司、蒙能投公司关于规程、制度、反措制定本办法。
1.2 继电保护、安全自动装置专业技术管理工作贯彻“安全第一、防止为主”方针，实行专业技术管理责任制，按照按章执行、专业归口、分级管理原则，对继电保护、安全自动装置规划、设计、选型、制造、安装、调试、生产、运营实行全过程专业技术管理。
1.3 继电保护、安全自动装置专业技术管理工作要依托科技进步，采用和推广先进有成熟运营经验继电保护、安全自动装置及实验设备，不断提高继电保护、安全自动装置安全、可靠运营水平。
1.4 继电保护、安全自动装置对电网安全稳定运营尤为重要，因而，各发电公司应严格按照专业归口原则，在加强内部专业管理同步，接受电网调度部门专业技术管理。
1.5 本制度合用于蒙能投公司所属电力生产性公司。
2、继电保护及安全自动装置投退管理
2.1 所有电气设备不容许在无保护或保护不完善状况下运营，所有保护及安全自动装置投退应提出书面申请，经本单位总工程师（生产厂长）批准后方可执行，某些重要保护装置投退还应经调度单位（部门）允许，由运营人员进行操作，其他人员无权操作运营中保护装置。
2.2 由电网调度负责整定计算保护及安全自动装置，在一次设备停电后不容许自行将保护装置停用作业，如有作业必要请示电网调度批准。
2.3 220KV及以上发-变组、线路、母线差动保护和变压器瓦斯保护投退经本单位总工程师（生产厂长）批准，还应经电网调度允许。变压器差动保护和瓦斯保护不容许同步停用；母线差动保护退出时间由当值值长按调令执行，除保护消缺、版本升级、定期校验，普通不得退出超过一小时，两套母线保护不得同步退出；对于发变组和线路保护两套保护不容许同步停用。
2.4 机组高频率、低频率保护，过电压、低电压保护，过激磁保护，失磁保护，失步保护，阻抗保护及振荡解列装置、发电机励磁系统（涉及PSS）等设备（保护）定值必要经关于调度部门审定。
2.5正常状况下发变组和线路故障录波器、故障信息远传必要投入运营，其起停必要经调度部门批准。
2.6在升压站系统工作，涉及涉及同期电压装置、线路保护装置、母线保护装置、NCS测量装置、远方计量、安全自动装置等回路上工作，应参照继电保护及自动装置运营规程、并组织运营、安监、生产部关于人员制定实行方案，研究制定关于保护投退状况，并经本单位总工程师（生产厂长）批准后方可进行工作。
2.7当运营中发生异常、或一次设备运营中需要进行缺陷解决或定期清理工作，应停用有关保护装置：
2.7.1在励磁系统转子回路上工作，如清扫碳刷等与二次回路关于工作停用转子接地保护压板。
2.7.2在主变压器范畴内工作，涉及到冷却器一、二次回路上工作停用非电量保护屏上冷却器全停跳闸压板。
2.7.3当发电机运营中，失灵保护停用时应将发变组保护A、B屏启动失灵压板退出运营。
2.7.4在变压器（电抗器）范畴内工作，重瓦斯保护在下列状况下工作时应用“跳闸”位置改为“信号”位置运营。
（1） 进行注油和滤油时；
（2） 进行呼吸器畅通工作或更换硅胶时；
（3） 除采样和气体继电器上部放气阀放气外，在其他所有地方打开放气、放油和进油阀门时；
（4） 开、闭气体继电器连接管上阀门时；
（5） 在瓦斯保护及其二次回路上进行工作时；
上述工作完毕后，经1h试运后，方可将重瓦斯保护投入跳闸。
2.7.5线路重叠闸使用方式与起停，由电网调度作出详细规定，运营人员严格执行调令。重叠闸装置在下列状况下应停用：
（1） 断路器持续切断故障电流，超过规定次数时。
（2） 空充线路或发电机-变压器组时。
（3） 线路有人带电作业规定停用时。
（4） 装置异常时。
2.7.6 母联空充线路或发电机-变压器组时，充电保护应投入母联充电保护（不应使用母线保护充电保护功能），充电完毕须退出充电保护。

3、继电保护及安全自动装置定值管理
3.1依照《继电保护及安全自动装置运营管理规程》规定，公司继电保护及安全自动装置整定计算范畴如下：
3.1.1发电机-变压器组保护定值（不涉及主变压器零序保护、频率、过激磁）；
3.1.2发电机同期、励磁系统定值；
3.1.3 6KV及如下厂用系统保护及自动装置定值和变频器定值；
3.1.4其他应整定计算保护及自动装置定值。
3.2整定计算必要编制整定方案和整定计算书。整定方案必要经生产部、运营部审核，本单位总工程师批准。
3.3由本厂自行整定计算定值，必要经生产、运营部审核、签字盖章方可执行。
3.4每年依照电网调度下发系统等值阻抗对关于继电保护及自动装置定值进行一次核算。
3.5由中调或区调下发新定值，必要创造条件在规定期限内予以执行，并将执行状况记录在定值单相应栏内。
3.6定值单必要保存必要备份，以防丢失。备用定值必要与现行定值相一致。
3.7现场继电保护定值必要与定值单相符，特殊状况不能实现时应经本单位总工程师批准，报关于部门备案。
3.8继电保护定值按管理权限分级分类保存。
4、继电保护及安全自动装置校验管理
4.1所有继电保护及安全自动装置检查都必要按照《继电保护及电网安全自动装置检查条例》规定严格执行，按照有关规程和厂家资料编订、执行本厂原则化作业指引书。
4.2重要继电保护校验和消缺工作均必要使用继电保护安全办法票。保护安全办法票与工作票配合使用，避免继电保护人员“三误”发生。
4.3对校验报告规定：
4.3.1所有校验项目，涉及测电位、传动、差动保护测差压、相量以及相量分析等均应写入校验报告内；
4.3.2校验报告首页应注明被试设备名称、校验类型、实验负责人、实验参加人、实验日期以及校验报告审核、批准等内容；
4.3.3校验报告应阐明所使用实验仪器、仪表，所根据定值来源，定值内容等；
4.3.4校验报告最后应阐明检查成果与否合格，发现问题和解决办法，保护及二次线变更状况，尚未解决问题及对保护运营影响等；
4.3.5校验报告应格式化、原则化；
4.3.6校验报告应由专业主管审核，生产部专业领导批准。重要保护校验报告由安监、运营部汇审，本单位总工程师批准。
4.4每年11月底编制下一年度继电保护及自动装置检查筹划，报调度一份，生产、运营部各存一份。
4.5每半年对校验筹划执行状况进行总结，上报上级主管部门。
5、继电保护及安全自动装置设备质量管理
5.1凡新装继电保护和自动装置，必要是国家关于主管部门正式鉴定产品，不符合规定产品禁止投入运营。
5.2对进入本单位新型继电保护装置，应派人参加出厂实验和验收工作，理解其特点，掌握其技术性能和各种特性数据。
5.3由于人员玩忽职守、营私舞弊致使伪劣产品投入运营，导致继电保护装置拒动或误动，按关于规定予以惩罚，情节严重者可依法追究刑事责任。
5.4监督基建调试人员严格按照关于规程、条例、技术规范、反措等规定进行设备安装、调试等工作，保证质量，并形成完整技术资料。
5.5保护人员应介入新建、扩建、技改工程继电保护装置调试，理解装置性能、构造和参数，并对装置按规程、制度和原则进行验收。
5.6新建、扩建、技改工程保护设备投产前，由生产、运营、基建组织关于技术人员与基建调试单位进行交接验收工作，未经验收设备不能投入运营。验收重要项目如下：
5.6.1电气设备及线路关于实测参数完整对的；
5.6.2所有继电保护装置接线对的，竣工图纸符合实际；
5.6.3装置定值符合整定告知单规定；
5.6.4装置软件版本符合主管部门规定；
5.6.5检查项目及实验数据成果符合检查条例和关于规程、原则规定；
5.6.6核对电流互感器变比及伏安特性，其二次承担及10%误差特性满足误差规定；
5.6.7检查屏前、屏后设备整洁、完好，回路（涉及二次电缆）绝缘良好，标志齐全对的；
5.6.8用一次负荷电流和工作电压进行验收实验，判断互感器极性、变比及其回路接线对的性。
5.7新建、改造工程投入时，继电保护整定方案规定所有继电保护装置应同步投入。
5.8继电保护装置存在问题、解决意见以及与否投入结论，须经基建调试单位、生产部、运营部共同签字后方可生效。
5.9本单位生产部负责督促基建调试单位向电气室移送工程竣工图、设备关于技术资料及阐明书、备品备件、专用实验设备及工具，实验报告最迟在验收后一种月内移送。
6、继电保护及安全自动装置运营管理
6.1运营部电气主管（专工）及值长监督运营人员严格执行继电保护现场运营规程。
6.2关于继电保护及二次回路工作必要经值长批准方可进行，继电保护及自动装置投入退出操作由运营人员执行。
6.3运营人员必要对继电保护和二次回路工作票所列安全办法进行审核，并检查与否有合格继电保护安全办法票，工作票不合格或无安全办法票不容许办理开工手续。
6.4运营人员应认真按工作票与实际状况做好安全办法。凡也许引起继电保护误动一切工作运营人员必要采用防止保护误动有效办法。
6.5凡属调度管辖继电保护和自动装置新投入或定值变更时，运营人员必要与当值调度员核对定值，无误后方可投入运营。
6.6定期核对继电保护及安全自动装置软件版本，不符合版本要及时向本单位总工程师报告。
6.7 在无母差运营期间，禁止母线侧倒闸操作。
6.8 加强厂用快切、备用电源自动投入设备及保安电源管理，严格执行定期实验、切换管理规定，及时消缺，保证设备可靠运营。
6.9运营人员必要按继电保护现场运营规程，对继电保护、自动装置、二次回路进行检查、巡视，发现异常应及时报告值长并告知继电保护班（组），紧急状况下可先行将保护装置退出。
6.10对继电保护、自动装置、二次回路在事故及异常状况下运营工况、保护动作信号、灯光信号等，运营人员必要记录精确清晰，以便进行分析。
6.11 运营人员对事故和异常状况下解决过程必要如实进行记录，不可隐瞒。
7、继电保护及安全自动装置反事故办法管理
7.1认真贯彻《电力系统继电保护及安全自动装置反事故办法要点》、《中华人民共和国国电集团公司重大事故防止办法》、《国家电网十八项重大反事故办法》、《内蒙古国电能源投资公司重大事故防止办法》等有关继电保护及安全自动装置办法、要点，制定并实行反措整治台账，定期进行梳理、总结。对于不具备条件贯彻，要有相应阐明和防范方案及详细实行办法。
7.2对本单位发生及其她单位发生电气故障，要及时组织事故分析和隐患排查，对关于技术问题，提出整治办法及解决意见，避免同类事故发生。
7.3及时消除设备缺陷，保证继电保护及安全自动装置投入率、对的动作率以及故障录波完好率。
7.4做好电气量保护与非电气量保护出口继电器分开反措，不应使用故障电流切断后，装置整组返回时间不不大于40ms电气量保护和非电量保护作为断路器失灵保护起动量，并规定断路器失灵保护中电流元件返回系数不低于0.9。
7.5非全相保护应启动失灵，失灵保护动作后要同步作用于断路器两个跳闸线圈。
7.6 为防止非全相运营对不接地变压器中性点影响，发变组、启备变电气联动三相断路器非全相保护延时按0.5秒整定，变压器间隙零序保护按延时按0.5秒整定。
7.7 为防止厂用6KV母线故障时对电气主设备冲击，宜在厂用6KV侧保护增设带延时速断。
7.8 厂用6KV分支零序、分支过流、带延时速断保护均应闭锁厂用快切。
7.9 新建、扩建电厂发变组，变压器高压侧断路器和母联、分段断路器尽量选用机械联动三相操作断路器。
7.10 发变组非电量保护宜作用于机组全停，重瓦斯接点不能串接。
7.11采用计算机监控系统时，远方、就地操作均应具备防止误操作闭锁功能。运用计算机实现防误闭锁功能时，其防误操作规则必要经本单位电气运营、安监、生产部门共同审核，经主管领导批准并备案后方可投入运营。
7.12要有避免发电机组孤岛运营办法并加强事故演习，如考虑到孤岛运营调节、汽轮机超速可靠性问题，也可将发变组主开关解列联关汽轮机主汽门。
7.13直流保险应按关于规定分级配备。直流保险/熔断器必要采用质量合格产品，防止因直流保险熔断而扩大事故，保护装置应采用直流专用空气开关。
7.14执行有关规程、反措，防止直流系统故障，特别是防止交流电压、电流串入直流回路，导致系统事故。
7.15 加强直流绝缘监察装置维护、定期检测工作，做好直流接地查找、消缺安保办法。直流绝缘监察装置应具备交流串入直流测记和报警功能，不具备要逐渐进行改造。
7.16所有差动保护（母线、变压器、发电机纵、横差等）在投入运营前，除测定相回路和差回路外，还必要测量各中性线不平衡电流、电压，以保证保护装置和二次回路接线对的性。
7.17对经长电缆跳闸回路，应采用防止长电缆分布电容影响和防止出口继电器误动办法。
7.18 为防止空间电磁干扰、二次寄生回路引起不安全事件发生，各电厂要贯彻好如下技术办法：
7.18.1应依照变电站、开关场和一次设备安装实际状况，合理采用金属管、电缆托盘，敷设与二次电缆平行等电位专用铜排（缆）等不同材料，按如下规定敷设继电保护安全接地网：
（1）沿保护和控制设备与电流互感器、电压互感器、断路器、隔离刀闸等设备连接二次电缆，敷设截面不少于100mm2、紧密与安全主接地网相连接专用铜排（缆）构成继电保护安全接地网。应使用截面不不大于4 mm2多股铜质软导线将二次回路屏蔽层两端可靠连接到安全接地网铜排（缆）上，不容许使用电缆内空线和铜芯线代替屏蔽层接地。继电保护室内所有金属构造及设备外壳均应可靠连接于安全接地网。
（2）在保护柜屏下层电缆室内，按屏柜安装条状区域使用等电位专用铜排（缆）将首末端同步连接形成环状后，再将各条状区域环状等电位专用铜排（缆）可靠连接继电保护室内安全接地网。
（3）微机型保护装置和控制设备（装置）柜屏间应使用截面不不大于100mm2铜排（缆）直接连通后，并将每个柜屏内使用同样截面铜排（缆）与电缆室环状等电位专用铜排（缆）可靠连接。
（4）用至少四根以上50 mm2且距离均匀铜排（缆）将室内安全接地网与开关场接地网与室外安全接地网可靠连接。
（5）新建和技改工程中，应在升压站对变压器、断路器、隔离刀闸和电流、电压互感器等设备至就地汇控箱、端子箱连接电缆都必要使用屏蔽电缆，并在一次设备接线端子盒（箱）至接地网使用金属管对电缆进行屏蔽，并将金属管两端分别与变压器、断路器、隔离刀闸和电流、电压互感器等设备底座和金属外壳和接地网良好焊接，然后在就地端子箱、汇控箱处将二次电缆屏蔽层使用截面不不大于4 mm2多股铜质软导线可靠单端接至安全接地网。
（6）对已运营设备，应在一次设备接线端子盒（箱）至接地网使用金属管对电缆进行屏蔽，并将截面不少于100 mm2、紧密与主接地网相连接铜排（缆）分别与变压器、断路器、隔离刀闸和电流、电压互感器等设备底座和金属外壳和接地网良好焊接，然后将二次电缆屏蔽层两端使用截面不不大于4 mm2多股铜质软导线可靠接至安全接地网。
（7）各厂在雷季之前必要结合主接地网检查、复测同步对继电保护及安全自动装置专用安全接地网进行检查、复测，并对历史复测数据进行认真分析，保证继电保护安全接地网可靠接地。
7.18.2.按如下规定敷设二次电缆：
（1）合理规划二次电缆途径，尽量离开高压母线、避雷器和避雷针接地点、并联电容器、电容式电压互感器及电容式套管等设备，避免和减少迂回，缩短二次电缆长度，保护电缆不应与电力电缆同层敷设。与运营设备无关电缆应予拆除。
（2）来自开关场电压互感器二次四根引入线和电压互感器开口三角绕组两根引入线均应使用各自独立电缆。双重化配备保护设备、断路器失灵保护起动和跳闸回路均应分开使用各自独立电缆。
（3）为获得必要抗干扰效果，或是在干扰水平较高场合，宜在敷设100 mm2铜排（缆）基本上使用电缆托盘，并将不同用途电缆分类、分层敷设在不同层托盘中。
7.18.3.在检修过程中应检查保护二次回路接地点，规定如下：
（1）检查敷设在开关场继电保护安全接地网应与开关场接地网紧密、可靠连接。继电保护室继电保护安全接地网应与开关场接地网和继电保护安全接地网可靠一点连接。
（2）检查保护电缆屏蔽层两端应与继电保护安全接地网可靠连接。
（3）安装放电间隙或氧化锌阀片后，应定期检查其接线对的性及放电器工频放电电压。应按《继电保护及电网安全自动装置检查条例》规定定期检查，防止导致电压二次回路两点或多点接地现象。
7.18.4.再次重申继电保护二次回路接地点必要符合如下规定：
（1）保护柜屏和继电保护装置本体应设有专用接地端子，静态型、微机型继电保护装置和收发信机机箱应构成良好电磁屏蔽体，并使用截面不不大于4 mm2多股铜质软导线可靠连接于继电保护安全接地网铜排（缆）上。
（2）公用电压互感器二次绕组二次回路只容许在控制室内有一点接地，为保证接地可靠，各电压互感器中性线不得接有也许断开开关或熔断器等。己在控制室一点接地电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应不不大于30·Imax伏（Imax：电网接地故障时通过变电所也许最大接地电流有效值，单位为kA）。
（3）对于微机型继电保护装置屏柜内交流供电电源（照明、打印机和调制解调器）中性线不容许接入继电保护安全接地网。
（4）电厂NCS系统监控系统涉及到一次设备，或通过高压开关场二次电缆亦应按上述技术规定采用必要抗干扰办法。
（5）在用于传播直流、低频、低电平信号，且相对于屏蔽地呈现较大不平衡状态（如热电耦、热电阻等）则必要将屏蔽层在最不平衡一端接地，或在回路自身接地点处将屏蔽层单端接地，且屏蔽电缆内所包括所有回路均应在这同一端接地。
7.18.5.为防止直流接地也许导致保护误动等问题，光耦开入量动作电压应控制在额定直流电源电压55%～70%范畴以内。
（1）所有涉及断路器失灵、母差及非电量等保护跳闸回路，以及没有时间配合规定开入量，宜采用动作电压在额定直流电源电压55%～70%范畴以内直流中间继电器。为提高保护安全性，非电量等跳闸回路在开入设计时，不得因装置单一元件损坏而引起保护装置不对的动作。
（2）遵守保护装置24V开入电源不出保护室原则，以免引进干扰。
（3）注重二次回路维护和检修工作，应特别注意电磁兼容和防止寄生回路方面特殊规定。
8、继电保护及安全自动装置技术资料、档案管理
8.1继电保护技术资料实行分级管理，有一定保存价值由生产部归档，普通性由继电保护班（组）保存。
8.2生产部应具备如下文献、资料：
8.2.1一次设备主接线图及主设备参数；
8.2.2继电保护及安全自动装置现场运营规程；
8.2.3继电保护及安全自动装置动作状况记录；
8.2.4年度校验筹划及执行状况；
8.2.5继电保护反措改进筹划及执行状况；
8.2.6继电保护、安全自动装置及二次回路改进阐明（涉及改进因素、批准人、执行人和改进日期）；
8.2.7继电保护及安全自动装置校验大纲；
8.2.8故障录波器和录波量排序、名称及标尺；
8.2.9经安监部门备案典型安全办法票；
8.2.10继电保护及安全自动装置台帐；
8.2.11具备惯用规程：《电业安全工作规程（发电厂和变电所电气某些）》、《继电保护和安全自动装置技术规程》、《继电保护和安全自动装置整定规程》、《继电保护及安全自动装置运营管理规程》、《继电保护及安全自动装置检查条例》、《继电保护及安全自动装置评价规程》、《继电保护及安全自动装置现场保安规定》、《电网事故调查规程》、继电保护反措要点及实行细则、集团公司、蒙能投公司下发各种保护规程、规定等。
8.3生产部继电保护专业班（组）除8.2条外还应具备技术资料：
8.3.1二次回路（涉及控制及信号回路）原理图；
8.3.2继电保护、安全自动装置及控制屏端子排图；
8.3.3继电保护及安全自动装置原理阐明书、原理逻辑图、程序框图、分板图、装焊图及元器件参数；
8.3.4继电保护及安全自动装置最新定值单及执行状况；
8.3.5继电保护及安全自动装置投产报告及历次校验报告；
8.3.6继电保护及安全自动装置动作信号含义阐明；
8.3.7继电保护及安全自动装置软件版本信息；
8.3.8 反事故办法执行筹划、台帐；
8.3.9实验设备及仪器仪表台帐；
8.3.10工器具台帐；
8.3.11缺陷及解决状况详细记录。
9、实验设备、仪器仪表和备品备件管理
9.1配备足够保护及自动装置备品、备件，缩短继电保护缺陷解决时间。
9.2按照实际需要配备合格实验设备、仪器仪表。
9.3实验用仪器仪表应认真登记在案，定期进行检查，以保证其精度。
9.4经检测证明不合格仪器仪表及时停止使用，并进行修复，的确不能修复报废更新。决不容许使用未经检测或不符合原则仪器仪表。
9.5使用仪器仪表必要参照阐明书，禁止超规范使用，注意避免因蛮干或粗心而损坏仪器设备及仪表。
9.6实验设备及仪器仪表要存储整洁有序，注意防尘、防潮、防碰，保证其完好可用。
