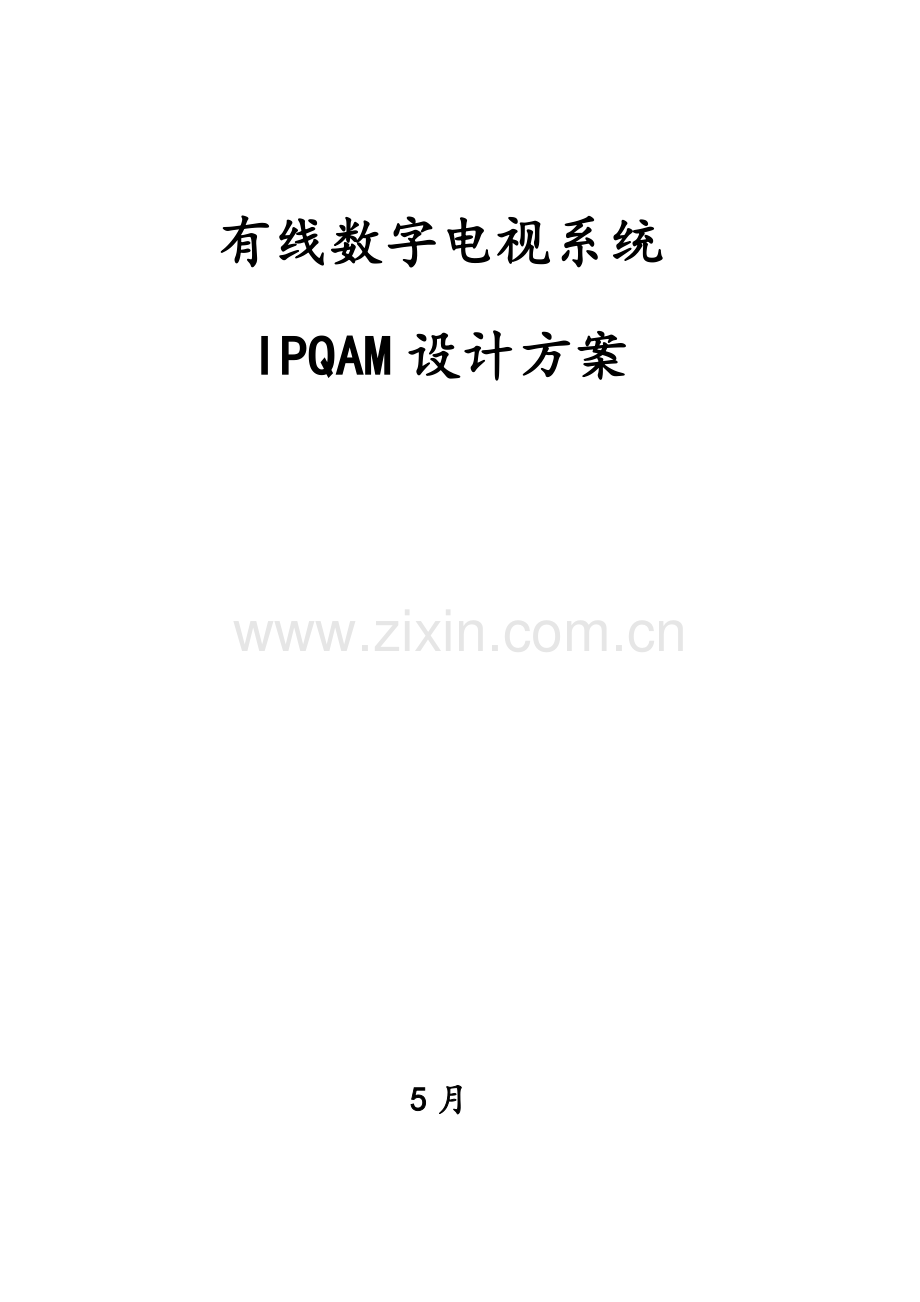

有线数字电视系统
IPQAM设计方案

5月

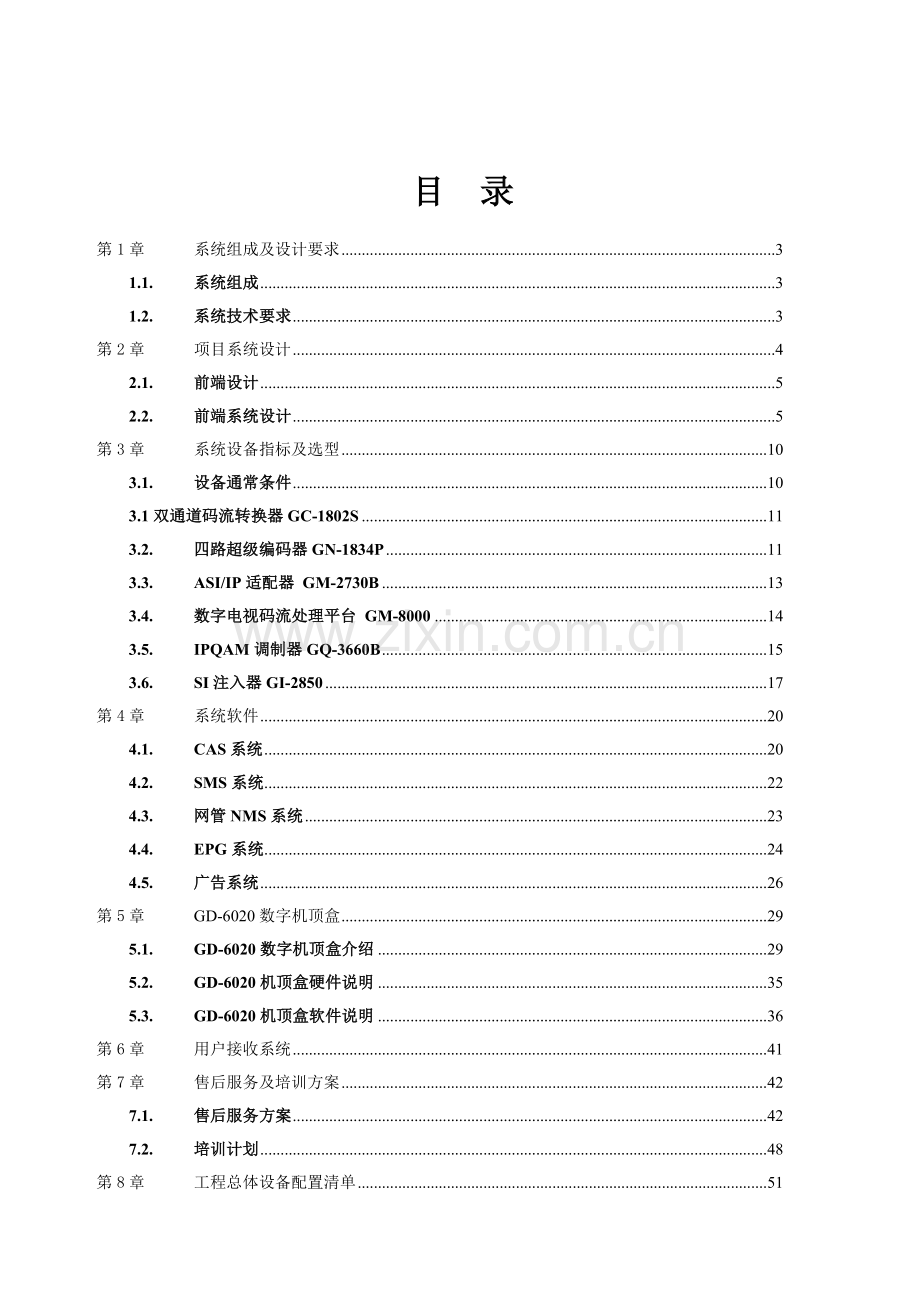

目 录
第1章 系统组成及设计要求 3
1.1. 系统组成 3
1.2. 系统技术要求 3
第2章 项目系统设计 4
2.1. 前端设计 5
2.2. 前端系统设计 5
第3章 系统设备指标及选型 10
3.1. 设备通常条件 10
3.1双通道码流转换器GC-1802S 11
3.2. 四路超级编码器GN-1834P 11
3.3. ASI/IP适配器 GM-2730B 13
3.4. 数字电视码流处理平台 GM-8000 14
3.5. IPQAM调制器GQ-3660B 15
3.6. SI注入器GI-2850 17
第4章 系统软件 20
4.1. CAS系统 20
4.2. SMS系统 22
4.3. 网管NMS系统 23
4.4. EPG系统 24
4.5. 广告系统 26
第5章 GD-6020数字机顶盒 29
5.1. GD-6020数字机顶盒介绍 29
5.2. GD-6020机顶盒硬件说明 35
5.3. GD-6020机顶盒软件说明 36
第6章 用户接收系统 41
第7章 售后服务及培训方案 42
7.1. 售后服务方案 42
7.2. 培训计划 48
第8章 工程总体设备配置清单 51
第9章 工程总体设备报价表 52
9.1. 设备报价表 52

第1章 系统组成及设计要求

本节介绍用户对系统总体要求，对节目源类型、信号有线传输系统组成作出定义，并对部分功效、传输作出了具体描述。
1.1. 系统组成
A、用户收费管理系统（SMS）
B、条件接收系统（CAS）
C、网络管理系统（NMS）
D、电子节目指南(EPG)
E、广告系统
F、数字前端系统
G、用户机顶盒
有线数字电视传输系统由以下几部分组成：
（1） 前端子系统：前端数字电视设备及计算机管理系统，负责前端数字电视信号处理、管理，并向HFC网络提供RF信号；
（2） 软件子系统：本系统软件包含SMS、CAS、NMS、EPG和广告，负责对数字电视系统管理及发展；
（3） 用户终端设备：数字机顶盒，负责数字信号解密及标清信号解调。
1.2. 系统技术要求
有线系统项目要：
本有线数字电视系统采取HFC传输方法；系统采取64QAM调制方法，共传输100套数字电视节目，拟占用24个标准频点，每个频点占用8M带宽；基础按一个通道传输6-7套左右数字电视节目。
节目组成情况：
1、 初步设计100套标清数字电视节目。包含中央电视台标清全部节目、各省直辖市无偿标清全部节目，境外节目8套，中数传媒付费电视节目30套。
2、 10套现在上星无偿高清数字电视节目。
系统传输步骤：
· 当地自办节目是将音视频信号经过超级编码器（型号GN-1834P）将模拟信号转换为数字TS流IP信号，编码后数字IP流送入本企业数字电视内容管理器（型号：GM-8000）进行复用加扰处理，然后再送到IP多通道QAM调制器(型号：GQ-3660B)进行调制，调制后RF信号经混合器送入HFC网络中；
· 地级市数字节目经过数字机顶盒将地级市数字RF信号还原为模拟音视频信号，模拟信号经过超级编码器（型号GN-1834P）将模拟信号转换为数字TS流IP信号，编码后数字IP流送入本企业数字电视内容管理器（型号：GM-8000）进行复用加扰处理，然后再送到IP多通道QAM调制器(型号：GQ-3660B)进行调制，调制后RF信号经混合器送入HFC网络中；
· 其它卫星信号分别送入一般和专用码流转换器，输出为透明TS流信号，输出TS流信号送本企业生产ASI/IP适配器（型号GN-2730B）转换为IP流信号，数字IP流送入本企业数字电视内容管理器（型号：GM-8000）进行复用加扰处理，然后再送到IP多通道QAM调制器(型号：GQ-3660B)进行调制，调制后RF信号经混合器送入HFC网络中；
· 高清卫星信号经过高清接收机接收转化用透明TS流信号，输出TS流信号送本企业生产ASI/IP适配器（型号GN-2730B）转换为IP流信号，数字IP流送入本企业数字电视内容管理器（型号：GM-8000）进行复用加扰处理，然后再送到IP多通道QAM调制器(型号：GQ-3660B)进行调制，调制后RF信号经混合器送入HFC网络中；
· 数字调制2路RF数字信号送入多路无源混合器进行射频信号混合，混合后RF信号送入HFC网络进行数字信号传输。

第2章 项目系统设计
2.1. 前端设计
本节将提出完整、合理数字电视前端设备集成方案，包含前端系统结构框图、系统工作步骤及信号传输处理步骤。
前端相关设备能够实现和节目管理系统、条件接收系统、EPG系统集成。
本方案将充足考虑系统高可靠性，说明保障系统容错能力冗余方法。
本企业将充足考虑系统可扩展性，提供系统平滑升级和含有不停开发有能力，提供系统扩展方案。

数字前端组成
一套完整数字前端系统通常包含信号源（信号接收及编码）、数据信号处理、CAS、SMS和信号调制等几部分组成。
信号步骤通常为
ASI/IP
数据信号复用
传输网络
RF
信号调制
ASI/IP
卫星信号接收

模拟信号编码

CAS \ SMS系统

依据DVB-C QAM 标准每个频点传输码流速率为 Log64×6.875×188÷204=38.014Mbps，所以每个频点传输码流不能超出38.014Mbps。因为本有线数字系统传输节目总数要求为100套，其中编码节目4套，因编码节目码流能够比卫星节目码流低，所以只需24个QAM频点用于传输100套数字节目就能够了，混合多路数字RF信号经过HFC网覆盖有线网络。

2.2. 前端系统设计
前端传输系统图：

系统传输步骤：
· 当地自办节目是将音视频信号经过超级编码器（型号GN-1834P）将模拟信号转换为数字TS流IP信号，编码后数字IP流送入本企业数字电视内容管理器（型号：GM-8000）进行复用加扰处理，然后再送到IP多通道QAM调制器(型号：GQ-3660B)进行调制，调制后RF信号经混合器送入HFC网络中；
· 地级市数字节目经过数字机顶盒将地级市数字RF信号还原为模拟音视频信号，模拟信号经过超级编码器（型号GN-1834P）将模拟信号转换为数字TS流IP信号，编码后数字IP流送入本企业数字电视内容管理器（型号：GM-8000）进行复用加扰处理，然后再送到IP多通道QAM调制器(型号：GQ-3660B)进行调制，调制后RF信号经混合器送入HFC网络中；
· 其它卫星信号分别送入一般和专用码流转换器，输出为透明TS流信号，输出TS流信号送本企业生产ASI/IP适配器（型号GN-2730B）转换为IP流信号，数字IP流送入本企业数字电视内容管理器（型号：GM-8000）进行复用加扰处理，然后再送到IP多通道QAM调制器(型号：GQ-3660B)进行调制，调制后RF信号经混合器送入HFC网络中；
· 高清卫星信号经过高清接收机接收转化用透明TS流信号，输出TS流信号送本企业生产ASI/IP适配器（型号GN-2730B）转换为IP流信号，数字IP流送入本企业数字电视内容管理器（型号：GM-8000）进行复用加扰处理，然后再送到IP多通道QAM调制器(型号：GQ-3660B)进行调制，调制后RF信号经混合器送入HFC网络中；
· 数字调制2路RF数字信号送入多路无源混合器进行射频信号混合，混合后RF信号送入HFC网络进行数字信号传输。

第3章 系统设备指标及选型
3.1. 设备通常条件
4.1.1 环境温度及湿度
运输和储存时温度：-20C°- +60C°。
使用时温度：
确保性能指标：+5C°- +40C°
确保工作：0C°- +45C°
室外设备工作温度：-40C°- +50C°。
最大相对湿度性能指标： 100%（+35C°）
4.1.2 设备工作电源
交流电压：220V ( +10% -5% 正弦波50Hz）。
4.1.3 温度循环试验
所供设备经下述温度循环试验应不影响性能指标。
时间：³二十四小时。
范围：-10C°- +50C°。
温度改变速度：0.5C°/分钟
循环次数不少于2次。
温度循环试验时，相对湿度为90%（+35C°）。
4.1.4 振动测试要求
所供设备经下述振动试验应不影响性能指标。
振幅：³0.6mm
加速度：³15m/s2（X、Y、Z三方向）
时间：³3小时
4.1.5机架和机盘
4.1.5.1设备总体机械结构充足考虑安装、维护方便和扩充容量或调整设备数量灵活性，实现硬件模块化。含有足够机械强度和刚度，设备安装固定方法含有防振抗震能力，确保设备经过常规运输、储存和安装后不产生破损变形。
4.1.5.2 线缆在机架内排放位置设计合理，不得妨碍或影响日常维护、测试工作进行。全部安装和维护操作均在机架前面进行。
4.1.5.3 所供设备机架中不装单元框空位置加装盖板。
4.1.5.4 机架顶部含有电源分配端子及告警接线端子，
4.1.5.5 表面涂敷处理
设备表面涂敷满足防腐要求。

3.1双通道码流转换器GC-1802S

两路RF输入，两路ASI输出。
功效特点：
· 两路RF输入，两路ASI输出
· C、Ku两种频段兼容
· SCPC、MCPC兼容
· 多电视制式兼容，自动识别
· 信号强度和质量屏幕显示
· 含有掉电记忆，自动恢复功效
· 液晶显示器显示菜单和状态
· 250个节目存放
· 带音视频监测
· 独特快速选台功效等

3.2. 四路超级编码器GN-1834P

视频压缩符合ISO/IEC13818-2和ISO/IEC11172-2
音频压缩符合ISO/IEC11172-3(Layer1和Layer2)
GB/T 17975- 《运动图像及其伴音信号通用编码》
GB/T 17953- 《4:2:2数字分量图像信号接口》
· 符合MPEG-2标准
· 支持视频VBR和CBR编码
· 支持超低MPEG-2视频压缩编码和MPEG-4编码
· 视频编码码率：1～7Mbps
· 支持运动图像动态码流控制(第3通道和第四通道)
· 支持MPEG-2传输流复用
· 产生PSI/SI信息
· 有四路独立视音频输入接口
· 有四路独立视音频编码
· 可单独输出1～4路立体声复用码流（TS流）
· 多个视音频码流组合工作方法
· 多节目复用输出TS流
· 液晶显示，操作方便灵活；
· 可远程控制
· 支持TS OVER IP 输出
项 目
技术指标
备注
视频输 入
接口
BNC

制式
PAL（576×720）、NTSC（480×720）

音频输入接口
BNC

视频编 码
编码格式
符合国际标准ISO 11172(MPEG-1)和
ISO 13818(MPEG-2)MP@ML

色度格式

图像分辨率
PAL： 720×576，544×576，480×576，352×576
NTSC：720×480，544×480，480×480，352×480

比特率控制模式
量化：8bits，符合CCIR-601

音频编 码
编码格式
MPEG 1& II层，CD质量

采样速率
采样频率：32kHz，44.1kHz，48kHz

编码速率
1.5～9Mbps

TS 流包长
188/204字节

输出码率
1.5～9Mbps

输出接口
BNC、IP接口(100M)

表信息
支持PSI生成，PSI/SI插入功效

PID设置
支持

数据输入接口
符合DVB ASI标准，BNC

75Ω

网管
接口
以太网接口：IEEE802.3以太网，RJ45接口

协议
采取SNMP协议

电源
90V～250VAC；50Hz±2%；

功耗
20W

物理尺寸
44.5mm（高，1U）×483mm(宽，19″)×300mm(深)

工作环境
环境温度（＋5°C～45°C）
贮存温度（－25°C～+55°C）
相对湿度（10～75%）

其它
重量：5KG

3.3. ASI/IP适配器 GM-2730B

· 输入接口188/204自动识别
· 每路ASI转发PID可达128个
· IP输出数据最大码率：800Mbps
· UDP负荷为7个188TS流
· 每个输出包节目起源同一个输入流，每个输出包能够是单节目或多节目
· 支持 Web 方法网络管理，无需专门网管软件
· 设备管理页面、相关技术资料均支持多个语言，使产品适合中国国际市场
· 含有故障报警显示
· 掉电记忆功效
· 双电源热备份
· 参数导入/导出功效
· 程序能够经过网络在线升级
3.4. 数字电视码流处理平台 GM-8000

· 全IP化数据处理；
· 完成多路节目流复用、加扰；
· 支持同密，支持DVB-CSA加扰；
· 单台设备能够完成除了码率转换和转码之外全部数字电视流处理功效；
· 数据输入、输出网络参数能够灵活配置；
· 数据输入支持IGMP2.0；
· 支持输入信号自动检测；
· 单台设备最多能够同时处理250个输入TS流、16个输出TS流、1024个数字电视节目；TS输入带宽达成800Mbps，输出带宽达750Mbps；1～2台设备即可完成数字电视网络广播前端全部码流处理；
· 支持Web方法网络管理，无需专门网管软件；
· 自动保留用户配置，以保留上次工作状态；
· 全部设备内置程序，包含FPGA程序，均可智能化升级；
· 设备管理页面支持中、英文界面；
· 因为输入输出流帧结构一致，所以设备能够在广电网络企业总前端和分前端之间完成级联；
· 支持EPG、数据广播数字电视业务信息插入；
· 采取主、从双电源热备份，无缝切换；
特征
项目
规格参数
数据输入端口
接口类型
RJ45
接口数量
1
MAC
IEEE 802.3 1000BASET
网络协议
组播:IGMPv2 (RFC 2236)
单播:UDP (RFC 768)
输入码率
0~800Mbps(MPEG包)
数据输出端口
接口类型
RJ45
接口数量
1
MAC层协议
IEEE 802.3 1000BASET
网络协议
组播:IGMPv2 (RFC 2236)
单播:UDP (RFC 768)
输出码率
0~750Mbps(MPEG包)
管理端口
接口类型
RJ45
接口数量
1
功效
管理和CAS
MAC
IEEE 802.3 1000BASET
网络协议
TCP/IP
应用
HTTP4.0/HTML1.1/XML/CGI(Web管理)
NTP
RS232接口
功效
为工厂维护预留使用
接口数量
1
协议
RS-232(115200bps,无校验,8数据位,1停止位)
接口类型
DB-9 D型母头

3.5. IPQAM调制器GQ-3660B

关键特点：
· 支持ITU-T J.83A和B
· 纠错编码完全符合DVB-C标准
· 可工作在16QAM、32QAM、64QAM、128QAM、256QAM模式
· 最多24通道输出，包含3组，每组8通道RF混合输出，大大降低设备数量
· 支持Gb IP输入，输入数据比特率范围：0.1～800Mbps
· 输入系统码率和有效码率实时检测及显示
· 采取超大缓存设计，IP接口支持突发和均匀输入码流，并对码流实施匀码重整，提升输出码流效率
· 每通道含有4组PID过滤和简单映射功效
· PCR校正功效，可分别对输入数据中多个PCR正确校正
· 输出数据符号率范围：4.2～7Mbaud/s（8M BW）或4.2～5.057Mbaud/s（6M BW）
· 输出数据比特率范围：15.525～56Mbps
· 输出信号带宽（BW）范围：4.83～8.05MHz（滚将系数为0.15，ITU-T J.83A）
· 5.714/5.967MHz（滚降系数为0.18/0.13，ITU-T J.83B）
· 输出射频中心频率范围：30～860MHz
· 输出电平范围：82dBuV～102dBuV
· 提供-20dB射频测试口
· 跟踪滤波电路设计，确保优异带外抑制性能
· 内置风扇，有效降低设备内温度，确保长时间稳定工作
· 含有故障报警显示功效
· 采取LCD液晶显示器
· 有WEB页面网络控制接口
· 含有掉电记忆功效
接口规格：
输入接口（BNC接口）：
    两路TS码流输入接口，一主一备，或两路TS流独立输入，一路中频输入接口，一路DS3信号输入接口。
输出接口（BNC接口）：
两路TS码流环出接口，一主一备，或两路TS流独立输出，一路中频信号环出接口
两路射频信号输出接口：衰减20dB测试端和主输出端MAIN，
一路DS3信号环出接口
网管接口（RJ45接口）：
以太网接口（10/100M自适应）
有线频段射频输出：
接口：F, 75 Ω
频率范围：50-860 MHz
输出电平范围：105-115 dBuV

设备有以下各类技术指标 ：
类 别
具体技术指标
备 注
输入信号接口（ASI/SPI/DS3等）
ASI/SPI

输入信号格式
188或204字节

输入信号比特率
最大51.6Mbps

能量扩散
伪随机编码

RS纠错编码
RS（204/188）

交织
交织深度I=12

QAM调制星级
支持16QAM、32QAM、64QAM﹑128QAM﹑256QAM

频谱特征
±1db

调制符号率
3.6-6.952Mbaud

IF信号处理
36MHz/35.25/36.15/44MHz（可选）

上变频信号处理
VCO自动变频

射频输出信号及接口
50-860Mhz范围，ASI接头

设备控制及告警
面板和网管控制，告警在网管及面板上均显示

电源功耗
90V～250VAC；50Hz±2%；≤50W

物理尺寸
44.5mm（高，1U）×483mm(宽,19″) ×400mm(深

工作环境
环境温度 ＋5°C～45°C；贮存温度 －25°C～+55°C

3.6. SI注入器GI-2850
在本方案现在配置中，选择GI-2850 EPG/SI插入器，是广播级专业质量水平前端设备，其关键功效是实现EPG/SI 信息插入到主节目流中。含有方便、价廉等优点。
GI-2850 EPG/SI插入器基础原理：GI-2850 EPG/SI插入器经过以太网和网管通信，接收控制和文件。然后把TS流文件复用经过8路ASI接口循环输出。
GI-2850设备含有远程以太网络管理功效，能够实现远程管理、维护和系统配置。

关键特点
Ø 100M/10Mbps以太网自适应
Ø 总码率及每个文件码率可设置，自动插空包。
Ø TS流包大小可设置。
Ø PID连续计数值自动更新。
Ø 支持中、英菜单选择。
Ø 支持当地和远程文件操作。
Ø 八个ASI分配输出端口。
Ø 采取LCD液晶显示器，可当地实时监控系统状态和设置系统参数
Ø 含有掉电记忆功效。
技术规格
数据输入
Ø 输入接口：1个DVB标准ASI接口
Ø 连接器：BNC
Ø 阻抗：75W
Ø 传输流标准：ISO13818-1
Ø 输入有效码率：最大214Mbps（每路）
Ø TS包格式：188/204bytes（自动识别）
Ø TS输入模式：均匀/包突发/不规则
数据输出
Ø 输出接口：8个DVB标准ASI接口
Ø 连接器：BNC
Ø 阻抗：75W
Ø 输出传输流标准：ISO13818-1
Ø 输出有效码率：0.1Mbps～40Mbps可连续设置（1Kbps步进）
Ø TS包格式：188/204bytes可选（204bytes时无RS编码）
Ø TS输出模式：均匀
网管接口
Ø 以太网接口：IEEE802.3以太网，RJ45接口
掉电状态保留
Ø 可保留上次使用状态，在停电恢复后能够自行正确开启。
电源
Ø 电压 90V～250VAC
Ø 频率 50Hz±2%
Ø 功耗 25W
工作环境
Ø 环境温度 0°C～50°C
Ø 贮存温度 －25°C～+55°C
Ø 相对湿度 10～75%
辐射及安全要求
Ø 符合GB13837-92和GB8898-88标准。
机械特征
Ø 44.5mm（高，1U）×483mm(宽，19″)×400mm(深)
Ø 重量: 5kg

第4章 系统软件
4.1. CAS系统
依据用户要求本系统采取是本企业自主研发CAS系统，这种CAS系统特点是经过了国家广电总局认证，能够保障其安全性和稳定性，而且和永新视博、数码视讯等中国常见CAS系统进行了同密，可选择机顶盒厂家相对较多。

5.1.1 CAS系统介绍

Ø 条件接收(CA)：是指这么一个技术手段，它只许可被授权用户使用某一业
务，未经授权用户不能使用这一业务。
Ø 加扰/解扰：加扰是为了确保传输安全而对业务码流进行加密。通常在广播前
端条件接收系统控制下改变或控制被传送业务一些特征，使得未经授权接收者不能得到正确业务码流。解扰是加扰得逆过程，在用户接收端解扰器中完成。
Ø 产品(Product)：CAS对数字电视节目进行授权最小单位。运行商在CAS
产品基础上依据运行需要进行打包形成运行产品。
Ø 业务(Service)：作为节目提供给用户一套基础流。它们通常由不一样数据组
成，如视频、音频、字幕、其它数据等，经过公共同时关联起来。
Ø 同密(Simulcrypt)：指经过同一个加扰算法和加扰控制信息，使多个条件接
收系统一同工作技术或方法。

系统组成

CAS前端管理系统结构

1.CASManager
即条件接收系统前端管理软件，用于管理和监测前端CAAgent、
ECMG、EMMG模块管理软件。
2.CAAgent
即条件接收代理模块，用于和SMS通讯，并处理对应信息。
3.ECMG
即授权控制信息发生器，用于发送授权控制信息。
4.EMMG
即授权管理信息发生器，用于发送授权管理信息。
5.ACG
即AC发生器，用于生成AC信息。

5.1.2 本方案提供CA系统可实现部分功效
l 支持同密
l 机卡配对（一机一卡）
l 应急节目广播（尤其节目锁定）
l 左滚字幕（屏显信息）
l 电视短信（机顶盒邮件）
l 工作时段控制
l 机顶盒在线更新
l 区域锁定（漫游控制）
l 联合授权和多级CAS运行
l 支持监管接口

l 授权管理
l 智能卡管理
l 授权自动过期
l 频道打包销售
l 产品管理
l 动态AC
l 节目按频道预订（OPPC）
l 无偿预览
l 多个高级寻址支持
l 节目等级限制（儿童保护）
l 自动密钥循环、更新

4.2. SMS系统
SMS系统功效
应用户要求本系统将采取本企业自主研发SMS系统，其原理是：经过对用户订购信息统计和处理，形成用户数据库，并经由和CAS 接口，向CAS 发送用户授权管理信息（EMM）基础数据，据此实现对用户进行正确授权控制和授权管理。
SMS在逻辑上关键分为以下多个部分：
1. 前端管理子系统：在中心前端完成系统管理、产品管理、设备管理及优惠策略管理等工作系统。
2. 业务受理子系统：业务受理子系统负责各类实际业务受理活动，处理各类前台用户服务操作，从逻辑上对应于一个不含CAS系统有线数字电视头端。
3. 统计查询子系统：工作人员经过统计查询报表系统查询全部数据库中已经有数据，对用户信息、产品信息、优惠信息、定购信息、交费信息、授权信息、IC卡信息、机顶盒信息、业务操作信息等进行查询和统计，并依据需要实现多种报表。
4. 授权管理子系统：对全部授权信息管理。
5. 接口控制和管理：提供和银行接口、CA接口、国家监管接口等对接和控制管理。
6. 催费系统：提供对欠费用户或未缴费订户全自动催费功效。
7. 特殊用户管理：对不按运行规则进行业务用户进行管理，如特权订户，全免或部分全免，业务缴费能够随意订户。
8. 按群缴费系统：经过运行商定义，按小区、按集团、任意组合等方法，定义成一个订户群，由指定人员代收代缴订户账单费用金额。
该系统含有以下特点及优势：
Ø 高性能，大容量，用户处理能力可支持百万等级
Ø 稳定CAS接口，支持中国外多家著名数字电视CA系统，比如Irdeto、数码视讯CAS、永新视博CAS、Chinacrypt等。
Ø 支持同密技术，能够完成多家CAS同密运行。
Ø 强大全自动催费系统：自动查对帐户，自动生成催费统计，自动发送催费信息。
Ø 随意组合优惠策略模块（产品包优惠、用户类型优惠、促销优惠、赠予产品包优惠、赠予物品优惠、消费积分优惠），运行商能够依据自己情况任意组合出自己要优惠策略。
Ø 丰富运行决议分析系统，为运行商运行提供最强大策略支持。
Ø 为运行商着想特殊用户业务处理系统：对处理自由度很大用户提供灵活处理方法。
Ø 独特模块化设计，系统升级只是模块简单组装过程，不会影响其它模块正常运行。
Ø 完善售后服务体系，我企业拥有一支强大经验丰富软硬件开发团体，可为运行商提供最强大技术服务。SMS还在立即总结各地最新数字电视运行管理经验，不停提升产品质量，为运行商打造最据价值运行一体化软件处理方案。

4.3. 网管NMS系统
网管系统功效和配置说明
我企业自主研发网管系统能够实现配置管理、安全管理、性能管理、报表管理和参数备份。

配置管理：
系统设备配置进行查询和修改，使得设备能够适应系统需要。能够查询或修改设备传输流ID、节目号、PMT PID、视频PID、音频1 PID、音频2 PID、图文PID、数据PID。导入配置信息，进行故障恢复。

安全管理：
系统提供严密安全管理。包含：系统锁定，更换用户，用户管理，管理日志。系统采取三级安全管理体系：管理员，操作员和监视员。其中管理员权限最高，能够对整个网管系统设备配置修改，系统设置和系统中用户管理。监视员权限最低，仅能够完成查询和监视工作。
性能管理及告警管理：
性能管理提供系统每个步骤性能监测和控制功效。自动采集性能参数并能进行统计分析。能够对性能门限值进行设置。其中告警管理是网管系统最关键功效之一。关键实现对整个前端设备系统各个设备告警查询，声光电报警，和对设备告警设置。

报表管理：
统一网管系统能够对管理设备参数报表，产生报警信息报表和管理日志进行查询，打印。
备份管理：
网管系统本身含有完善管理能力，能够将配置好系统设置，形成自有格式文件保留起来，在网管系统受到破坏情况下，能够进行快速系统恢复。
4.4. EPG系统
EPG系统可分为三个关键部分：EPG编辑器，EPG数据库，EPG播放服务器。EPG发生器能为数字电视用户提供方便、快捷电视节目信息。

EPG发生器软件结构框图

关键特点和功效：
Ø 完全兼容DVB相关标准
Ø 含有EPG信息采集功效
Ø 有EPG编排、SI数据表编辑、修改、生成等功效
Ø 支持预先设定五周EPG信息：节目信息中可包含有节目标附加信息，为STB节目导航提供按内容、演员、导演等搜索节目标功效。实现家长分级控制，对节目内容进行分级控制
Ø 支持数据广播业务信息如公告信息、笑话小说、Email信息。
Ø 支持预先设置在线升级包
Ø 支持TXT和XML两种文本格式
Ø 每七天自动更新EPG信息
Ø 能够灵活地支持EPG信息多个发送机制， 同时可灵活配置指定每一个业务中节目时间表发送天数和每个信息表发送速率。
Ø EPG编辑器工作在Windows平台，操作直观方便。
Ø EPG播放服务器能够使用数字电视网管服务器，不需增加计算机设备。
Ø EPG信息经过加扰机能够方便插入到数字电视系统中
Ø 含有远程管理功效
Ø 硬件需要: CPU主频1GHz以上、内存1GM以上、硬盘20G以上、10M/100M自适应网卡。
4.5. 广告系统
4.5.1产品介绍
高斯贝尔广告播发系统是一套在数字电视节目流中插入以图片形式展现滚动字幕广告软件系统。经过这套系统，数字电视运行商能够编辑制作广告素材、制订、编排广告播出策略，并将广告信息根据要求播出到数字电视网络中，能够为不一样节目播发不一样广告内容。用户终端机顶盒，在集成了高斯贝尔广告播发系统终端模块（该模块也是本系统不可分割一部分）后，在开机处于正常接收播放数字电视状态下，就能接收并根据前端要求滚动显示前端为目前节目所播发滚动广告。4.5.1.1产品特点
（1）节目和广告能够支持一对一、一对多、多对一等不一样对应方法，使得运行商能够用灵活商业模式同广告公布商洽谈；
（2）采取压缩图片方法传输字幕广告信息，以替换传统纯文本字幕广告，这么广告背景颜色和图案均可更换，文字字体颜色、大小、字形、样式（粗体、斜体、下划线、删除线）均可编辑。传统文本字幕广告因为受到机顶盒字库影响，无法展现如此丰富图文效果；支持直接发送背景图片（不添加文字）；
（3）能够为任意多套电视节目添加广告；
（4）支持在屏幕范围内随意设置图片字幕广告出现和消失位置，字幕广告为水平滚动，字幕广告滚动方向为从屏幕右侧向左侧；
（5）支持预存广告自动发送；
（6）使用纯软件技术，在不添加任何专用硬件设备、不改变前端系统原有连接情况下即可实现广告信息播发，以最低廉成本给运行商带来丰厚广告收益；
4.5.1.2产品功效
产品功效详见下表：
功效类别
功效名称
描述
状态
图片广告播发功效
开机广告播出
开机画面为机顶盒开启以后、进入视频播放或导航菜单之前所显示开机logo图片
完成
换台广告播出
换台广告图片是指在机顶盒换台时，伴随目前后续节目信息条（或其它信息）一起在屏幕显示广告图片
完成
菜单广告播出
菜单画面广告图片，在机顶盒进入主菜单时，在菜单某个区域显示
完成
广播背景广告播出
广播节目背景广告图片是指机顶盒在收听数字音频广播节目时显示背景广告图片。
完成
4.5.1.3产品技术规格
功效
规格
备注
开机广告播出
1、广告图片数量不能超出3幅

2、广告图片格式为MPEG2 I帧

3、图片分辨率最大为720*576
不推荐低分辨率
4、每个广告图片能够单独设置显示时间，可设置最小单位为秒

5、顶盒将备份第一张开机广告图片，并将其作为接收失败时默认开机广告图片
需要一定大小Flash空间
换台广告
1、每一个节目最多只能指定一副广告图片

2、能够为多个节目指定一幅广告图片

3、能够制订换台广告显示时间，
该时间也同时会影响到信息条显示时间。
4、图片分辨率不得查过128*128

5、图片格式为Windows BMP或GIF动画格式

6、顶盒将备份第一张换台广告图片，并将其作为接收失败时默认换台广告图片
需要一定大小Flash空间
菜单广告
1、仅能设置一个菜单广告图片

2、图片格式为Windows BMP

3、顶盒将备份广告图片，并能在接收失败时正确显示

广播背景广告
1、每一个节目最多只能指定一副广告图片

2、能够为多个节目指定一幅广告图片

3、图片分辨率最大为720*576
不推荐低分辨率
4、广告图片格式为MPEG2 I帧

5、顶盒将备份第一张开机广告图片，并将其作为接收失败时默认开机广告图片
需要一定大小Flash空间
系统限制
1、广告图片总大小限制在3MB以内
需要确定顶盒支持
2、广告流接收时间小于6秒
发送码率设置为5MB/s
3、顶盒开启时间将延长6秒+开机广告显示时间总和

第5章 GD-6020数字机顶盒

1、本机顶盒符合国家标准要求，有广电总局入网证及检测汇报
2、提升了灵敏度，采取专用高频头
3、扩大电压使用范围：85-265V
4、无摇控器可全部面板操作。
5、拥有自主知识产权软件方案，可无偿在线升级软件操作系统。

5.1. GD-6020数字机顶盒介绍
我企业生产GD-6020数字有线电视机顶盒采取当今世界上优异QAM解调和MPEG-II解码技术，完全符合DVB-C标准，收看加密数字节目，支持电子节目指南，支持数据广播，取得中国各主流CA厂家授权（包含我企业自主研发标准CA系统），并在不一样网络企业大量使用。
·功效特点
l 超薄，小型，美观，铁壳
l 216MHz处理速度和高容量存放器，芯片工艺优异
l 存放容量大，运行速度快，功效强大
l 采取THOMSON70707优质高频头
l 带智能卡接口，支持多种条件接收系统（CAS），支持机卡配对功效
l 可接收电视短消息和电子邮件
l 关键用于DVB-C城市有线网络
l DVB-C/MPEG-2全兼容
l PAL/NTSC制式兼容
l 中英文屏幕菜单显示
l 支持画面缩小，画面放大，小画面清楚，4、9、10、16多画面等丰富功效，支持最高24位真彩色用户界面
l 支持动画形式OSD，支持OSD中滚动字幕提醒，支持多语言、多个字体OSD显示
l 含有菜单抗闪烁功效
l 含有电子节目指南（EPG）功效，支持Teletext功效、Subtitle功效
l 软件可经过空中在线升级和当地串口升级
l 左、右、立体声等伴音选择
l 含有手动搜索、全网搜索和网络搜索（NIT）功效
l 丰富节目管理功效，可修改节目名、修改节目参数、对节目进行排序、节目隐藏，节目加锁、将节目设为喜爱节目
l 支持多种数据广播浏览器，视频点播（NVOD）和马赛克
l 支持股票信息
l 断电记忆功效
l 高可靠性开关电源

·技术规格
l 传输流解复用器
n 解复用：符合ISO/IEC 13818-1标准
n 输入最大码流：60Mbps(串行)/7.5Mbps (并行)
l 调谐器
n 遵照标准：DVB-C EN300 429，THOMSON
n 解调方法：QAM16、QAM32、QAM64、QAM128、QAM256
n 符号率：3.6 - 7.0MS/s
l 视频解码参数
n 视频解码：ISO/IEC 13818-2 MP@ML
n 视频格式：4:3，1
