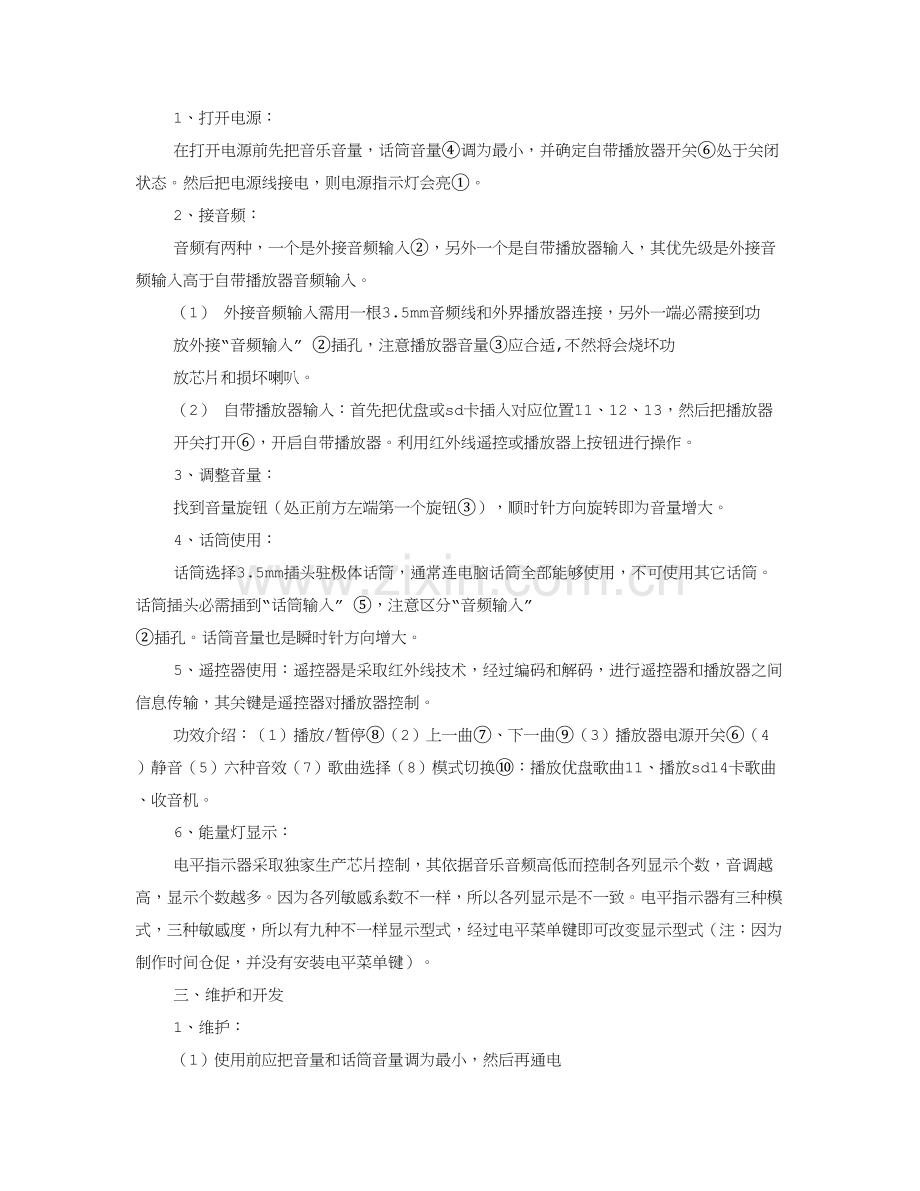

说明书一、面板部署：1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。其中功放有放大音频信号功效，可把播放器音频、外接音频、话筒音频信号放大，经过调整旋钮可改变信号大小。播放器有读取内存卡里音频文件并转化成音频信号（另有收音机功效）功效。电平指示模块是经过计算音频信号，获取音频里音调高低信号，再经过led灯显示出来，含有装饰功效。扬声器是把音频信号转化成声音信号作用。2、正前方：电平指示 1314 11 12 左声道 右声道 电源指示灯、音频输入、音量旋钮、话筒音量旋钮、话筒输入、播放器电源开关、上一曲/音量-、播放/暂停、下一曲/音量+、播放模式、11数据线插孔、12 usb插孔、13播放器显示器、14 sd卡插孔（注：11、12、14插孔全部是输入插孔，不能输出）3、正后方：变压器 变压器线 散热器 遥控器 电源线耳机插孔扬声器插头注意：1、使用前检验电源线和变压器线是否完好，外层绝缘皮是否有破损，若有破损则需要用电胶布粘住，预防皮肤接触而触电。2、通电时最好不要触碰变压器和变压线。3、使用时严禁触碰散热器、变压器，预防因温度过高而烫伤。4、当使用耳机听音频时，只需把耳机插入耳机插孔，但要注意，在使用耳机之前要控制好音量，预防音量过大而损坏耳机。通常操作是先把音量调为最小，插入耳机后再慢慢增大。二、使用步骤：1、打开电源：在打开电源前先把音乐音量，话筒音量调为最小，并确定自带播放器开关处于关闭状态。然后把电源线接电，则电源指示灯会亮。2、接音频：音频有两种，一个是外接音频输入，另外一个是自带播放器输入，其优先级是外接音频输入高于自带播放器音频输入。（1） 外接音频输入需用一根3.5mm音频线和外界播放器连接，另外一端必需接到功放外接“音频输入” 插孔，注意播放器音量应合适,不然将会烧坏功放芯片和损坏喇叭。（2） 自带播放器输入：首先把优盘或sd卡插入对应位置11、12、13，然后把播放器开关打开，开启自带播放器。利用红外线遥控或播放器上按钮进行操作。3、调整音量：找到音量旋钮（处正前方左端第一个旋钮），顺时针方向旋转即为音量增大。4、话筒使用：话筒选择3.5mm插头驻极体话筒，通常连电脑话筒全部能够使用，不可使用其它话筒。话筒插头必需插到“话筒输入” ，注意区分“音频输入” 插孔。话筒音量也是瞬时针方向增大。5、遥控器使用：遥控器是采取红外线技术，经过编码和解码，进行遥控器和播放器之间信息传输，其关键是遥控器对播放器控制。功效介绍：（1）播放/暂停（2）上一曲、下一曲（3）播放器电源开关（4）静音（5）六种音效（7）歌曲选择（8）模式切换：播放优盘歌曲11、播放sd14卡歌曲、收音机。6、能量灯显示：电平指示器采取独家生产芯片控制，其依据音乐音频高低而控制各列显示个数，音调越高，显示个数越多。因为各列敏感系数不一样，所以各列显示是不一致。电平指示器有三种模式，三种敏感度，所以有九种不一样显示型式，经过电平菜单键即可改变显示型式（注：因为制作时间仓促，并没有安装电平菜单键）。三、维护和开发1、维护：（1）使用前应把音量和话筒音量调为最小，然后再通电（2）使用自带播放器时先插sd卡或优盘，再打开播放器(次序不可掉反)（3）远离水源，尽可能不在潮湿空气中使用（4）环境温度过高时，不可使用过长时间（5）尽可能不常时间大音量使用(保护耳朵)（6）尽可能不触摸电平显示灯，预防损坏（7）严禁压喇叭振动膜（8）轻拿轻放2、各部分模块设计图各图和实物有所偏差，以实物为标准。2、开发：此功放有很多地方还没完善，其中：收音机功效：添加天线。电平指示模式切换：添加电平指示菜单按键，按键两端分别连接电平芯片6引脚和1引脚。扬声器指示灯：扬声器指示灯线和扬声器插头并在一起，白色线是led灯负极，应接在带c引脚上，而正极则应接在带r引脚上。电源指示灯：重装一个指示灯，把灯夹在孔中。因为内部布线较多，如要拆卸，请认真研究内部结构后再拆卸！廖拂晓制作篇二：奇声功放 篇三：3u功放机说明书 篇四：a-100功放操作使用说明书a-100 多功效立体声音频功率放大器操作使用说明书欢迎选购中大音响 a-100高保真音频放大器。经过我们精心设计，本品能产生无和伦比超值享受，同时还能高保真再现您所喜爱音乐。为了确保您能熟悉本品提供功效，我们提议您在安装和使用前，请仔细阅读本说明书内容。产品介绍：这个功放大致架构就是专为了整合pc-hifi而设计，多年来伴随电脑和互联网普及，丰富网络资源，无偿网络音乐共享，让我们生活越来越离不开电脑了，然而，一般电脑硬件加上一般有源电脑音响也就不能满足大家对高品质音乐需求了。pc hifi也就应运而生了。何谓pc hifi？实际上就是撇开电脑本身集成声卡，利用数字信号传输音源到外置声卡或- 2 -解码器作为高品质音源，再由专门功放驱动音箱，这么声音效果相比一般电脑有源音响就有了质提升。中大音响a-100就是在这么大环境下立项，这个项目标解码部分将采取最经典数字芯片加上专门为之独特设计外围及后续电路，把来自电脑usb音源转换成高品质高保真音频模拟信号，传送给功率放大电路进行足功率放大后驱动音箱，还原高素质音乐。功放电路将采取中大独自开发经典电路，每声道一对大功率irfp240/9240做为后级放大，这个管子很好声，素有甜美、厚声之美誉，曾经被pass先生在她很多机型上应用，也被无数pass迷所采取。本功放设计最大功率80瓦，峰值功率达100瓦，驱动通常书架音箱组建高素质pc hifi很适宜。中大音响在设计上历来全部是不惜成本，就连一个旋钮全部是特殊定做铝合金喷砂旋钮，很发烧高级，a-100高保真放大器采取中大音响自主设计并开模冲压纯铝合金拉丝氧化机箱，非市面那些型材拼凑，底板厚度达成4mm，功率管直接安装在底板上进行散热，热稳定性很高，这么设计能够确保整机功放管一直工作在一个很一致温度范围上，为充足发挥管子特征奠定了基础。变压器是功放动力之源，她好坏直接关系到声音好坏，a-100搭载了国际著名音频变压器制造商伊戈尔特殊定制环形音频专用牛，并不惜成本加装钢带屏蔽，杜绝丁点漏磁对信噪比影响。专用软件仿真设计和数次实际打板调试，完全对称发烧级pcb布线，紧凑考究器件摆位将多种串扰降低到最低，更是采取高精度五色环金属膜电阻确保各级工作点稳定，高达13600uf大水塘电容确保大动态下仍然稳若泰山，严格配对安装晶体管确保信号丝毫不差，发烧级音频专用电容完美校声，全能保护电路采取goodsky音频专用继电器确保输出无瓶颈，含有过载、过压、过流、输出短路、直流输出等保护，特殊定做音频专用12mm电位器耐用又好声，高质量镀银机内信号线做无损信号传输，无氧铜输出线和高级纯铜镀金输出端子确保功率信号通畅无阻，很显然高质量元器件确保了线路性能优良发挥，想不好声音全部难！a-100高保真放大器分为标准版和usb版，标准版和usb版全部配置完全一样，只是标准版不配置usb解码版，标准版适合已经有外置高品质声卡、解码器或使用cd机做音源用户；usb版适合只有一台电脑用户组建pc_hifi系统。a-100高保真功放整体声音表现平衡且富有一个贵气，很全方面一个声音，中高频解析力高，低频洁净有力，量感十足，久听不吵，很适合近场监听，绝非那些炒作天花乱坠数字功放所能比拟。尤其搭配以中大自主研发生产音箱，更是如鱼得水，不管是听人声还是乐器，不管是听舒缓还是劲爆，不管是听古典还是流行，全部能给你还原淋漓尽致。? 本说明书中使用图片为示意图，旨为说明用途，可能和实物有差异，产品以实物为准。序言及目录。2-3 附件、使用前须知、注意事项、部件名称和功效。4-5 扬声器连接方法。5 音源连接方法。6 操作方法。7 常见故障排除。7 规格及技术参数。7 保修卡。8- 3 -除主机外，包装箱中另附带下列物品，请检验:1、 电源线一条2、 usb线一条（usb版）3、 说明书一本4、 保修卡一张使用本机前请注意下列事项:1、搬移本机为避免短路或损坏连接线缆中芯线，搬移时应拔出电源线，并断开和全部其它音响设备连接线缆。2、接通电源前再次检验全部连接是否妥当，连接线缆是否出现问题。连接和断开线缆之前，须确保电源开关设于off位置。3、请将说明书妥善保留。阅读完本说明书后，请将其连同确保书一起妥善保留。注意：为便于解释说明，本操作说明书图示可能和实际设备不一样。本机或任何使用微处理器电子设备在调谐器或电视机周围使用时，全部有可能产生噪音或画面干扰。 如有上述情况出现，请采取下列步骤:? 请尽可能将本机摆放于远离调谐器或电视机地方。 将调谐器或电视机天线和本机电源线和输入/输出连接线缆分开摆置。 使用室内天线或300馈线时尤其轻易产生噪音或干扰。提议采取室外天线及75/ohms同轴电缆。 当您离家，比如出去旅行时，请务必关闭电源开关或拔下电源线。注意：本机为整体散热式设计，最高工作温度快要40摄氏度，为了不影响散热，请勿将本机安装在狭窄- 4 -1. 电源开关 往上按下此开关，电源供给本机，往下按下，电源关闭。电源接通后大约需要几秒钟对本机进行预热。因本机设有延时电路用以避免开、关操作时产生冲击2. 电源指示灯 当电源开关为开启(on)时，电源指示灯亮起。注意：当保护电路开启后，电源指示灯将熄灭。 3音量控制钮 此钮控制整体音量大小。向右转此钮(顺时针)提升音量，向左转(逆时针)降低音量。4 cd音源输入端子 连接cd机模拟输出端子，也就是从cd机取音源信号，注意rca插座要对应颜色标识连接。 5 音源选择开关（usb版） 当输入信号使用cd音源时，将该开关拨向左边cd in位置；使用电脑做音源输入时，将开关拨向usb in位置。 6 usb输入端口（usb版） 当使用电脑做音源时，用随机附带usb专用连接线把电脑和功放经过这个端口连接。7 usb音源指示灯（usb版） 当输入选择到usb in时，电脑播放音乐时候该指示灯点亮，显示usb解码工作状态。8 左声道输出端子 将左声道喇叭用喇叭线连接到此端子，通常为黑色接线柱为负，红色接线柱为正。9 右声道输出端子 将右声道喇叭用喇叭线连接到此端子，通常为黑色接线柱为负，红色接线柱为正。10 交流电输出插座 用随机附带电源线一端插到此端口，另一端插到市电电源插座。11 保险丝座 本机设有保修装置，当交流电压突变严重时或机内电流过大时，此保险丝会熔断，用来保护机器不受损坏，本机器使用5x20mm2a/220v交流保险丝，并配有备用具。本功放对扬声器阻抗有一定要求，能够连接4至16/ohms阻抗扬声器。最好推荐阻抗是4至8/ohms扬声器，若使用阻抗在4至16/ohms范围以外扬声器有可能会造成机器损坏或声音不正常。注意：具体连接方法请参考下图。? 若接用其它阻抗扬声器，很轻易开启保护电路。 功放输出端子和扬声器系统之间接线一定要对应相同极性(正接正，负接负)，不然会使正中声音变弱，不一样乐器位置也不清楚，失去立体声效果。 连接扬声器时扬声器线缆芯线切勿伸出端子，也勿触及其它端子，相互接触或碰到后面板。 连接扬声器线缆方法以下（喇叭线假如已经配接好香蕉头，能够直接插入接线端子尾孔）? 剥开线缆端头外皮。 绞实芯线。 逆时针方向拧松扬声器端子或功放输出端子。将芯线完全插入，再顺时针方向拧紧端子。 ?- 5 -篇五：功放说明书翻译(完稿)很感谢您对mb系列产品信赖，为了您愈加好地使用本产品请具体阅读说明书方便取得愈加好使用效果thank you for your trust of mb products, in order to make better use of your product, please read this guide for better use of effects温馨提醒：tips:请保留原装纸箱和包装材料，方便方便未来装运和运输本设备，save the original carton and packing materials for future shipping and transportation for the equipment,这些包装材料专门设计用于装运时保护设备。these packaging materials specifically designed for shipping to protect equipment.警告：为预防火灾或触电危险，切勿将本设备放置雨淋或潮湿环境中。 warning: to prevent fire or shock hazard, do not place the device雨淋或潮湿环境中。rain or moisture.慎防触电，非专业人员，请勿开盖。 guard against electric shock, non-professionals, do not open ends.注意：为避免触电，切勿移走壳盖（或背盖）。 note: to avoid electric shock, do not remove the shell cover (or back cover.) 如有故障，应由合格维修人员提供维修！if failure to provide qualified service personnel should repair!注意：因机内存有高压，非电子专业人员切勿拆卸机壳，假如内部电子零件被非正常接触，可能发生严重电击事故。若发生这类事故，本企业概不负责。non-normal contacts may be a serious electric shock使用安全use of safety电源:power:本装置只能使用说明书上所标注电源种类this device can only use the manual type of power indicated on thepower line protection:要注意电源线不要被重物压挤,尤其要注意电源线插头,装置上出线处及方便插座处,切忌拉、抽电源线，不要把电源设在人员来往频繁和地方，以免造成插头破损而发生触电或火灾事故。do not pay attention to the power cord to be heavy squeeze, with particular attention to the power cord, outlet on the device and convenience atoutlet, should not pull, pumping power lines, not to power in frequent contacts and local personnel in order to avoid interpolationthe first electric shock or fire damage and the accident occurred.通风：ventilation:本装置必需置于通风良好场所，离墙距离不能小于10cm，不要将本装置置于床上、沙发、地毯，或类似东西表面上使用，以免拦住通风口the device must be placed in well-ventilated place, away from the wall not less than 10cm, do not place the devicebed, sofa, rug, or similar use on the surface of things, so stop vents水/湿气：water / moisture:不能在离水很近地方使用，比如：浴缸、洗漱池、洗手盆、潮湿地下室及游泳她周围等处使用。not in the vicinity from the water, for example: bath, wash tank, wash basin, a wet basement and swimming around him, etc. to use.温度：temperature:本装置必需远离热源。比如：散热器、加热电阻、多种炉子及其它发烧装置等。 the device must be away from heat.for example: radiators, heat resistance, all kinds of stoves and other heating devices.电击：shock:必需预防物品或水掉进机内。假如掉进金属或其它导电物品，会使装置内部产生电击短路危险。item must be prevented or water into the machine.if you fall into the metal or other conductive materials, may cause the device short-circuit internally generated risk of electric shock.清洁：clean:不要使用腐蚀性溶液清洁，避免损坏设备。do not use caustic cleaning solution, to avoid damage to the equipmentunusual odor:当发觉有异常气味或冒烟等现象，应立即切断电源并拔出插头，和供贷商或最近维修部门联络、寻求维修服务。when found to have abnormal smell or smoke and so on, should be immediately cut off the power and pull the plug,and for the loan service provider or contact the nearest, for maintenance services.长久闲置时：long idle time:为安全起见，请切断电源开关，拔掉电源插头，以防火灾发生。for safety reasons, please switch off the power switch, unplug the power plug to prevent fires.安全接地线：safety ground wire:本产品经过电源线接地导线接地，为了避免电击，为了您和她人人身安全， 使用过程中，请将产品可靠接地线。this product is grounded through the power cord grounding conductor, in order to avoid electric shock, and others for your personal safety,use, insert the product and reliable grounding.机身高度 body height生产工艺 production process信噪比 snr阻尼系数 damping coefficient转换速率 conversion rate低阻驱动 low-impedance drive信号输入 signal input功率输出接口 power output interface交流电源输入连接线 ac power input cable可恢复电源过流开关 restore the power supply over-current switch立体声档位 stereo stalls并接档位 and then stalls桥接档位 bridge stallsplease read the following instructions to get the best products.特 点： features:驱动能力： drive capability:每个通道驱动2ohm负载时，许可工作于峰值因数（cf）大于4信号。each channel drives 2ohm load, allowed to work in the crest factor (cf) greater than 4 signal.每个通道驱动4ohm或4ohm以上负载时，许可工作于峰值因数（cf）大于2.83信号。 each channel drives 4ohm or 4ohm more load, allowed to work in the crest factor (cf) greater than 2.83 signals.保护系统： protection system:温度控制电路检测功率晶体和变压器温度，温度改变时连续调整散热器风扇气流速度，以期 降低系统温度。power transistor temperature control circuit and transformer temperature detection, temperature changes continuously adjust the airflow speed radiator fan to reduce system temperature.系统温度超出80进开启“峰值因数（cf）限值控制”系统，平缓提升 cf 限值，此时平均输出功率会略有下降，但峰值输出功率仍能保持，动态不会受到损伤，降低了“冷场”等异常情况发生机率。system temperature over 80 into the start crest factor (cf) limit control system, smooth upgrade cf limit, when the average output power would decline, but still maintain the peak output power, the dynamic will not be damaged, reducing the cold market, the incidence of such anomalies.负载阻抗定值检测技术，单个通道负载阻抗低于 1.5ohm 时开启过载保护，功耗低于额定功耗10%，此项技术使得保护精度提升到1.5+-0.1ohm。constant load impedance detection technology, a single channel when the load impedance below the 1.5ohm start overload protection, power consumption is lower than 10% of the rated power, this technology enables to improve the accuracy of the protection of 1.5-0.1ohm.系统能够检测信号中高于3khz能量，如超出放大器额定15%，则自动减小信号，以保护高频扬声器。system can detect the signal above the 3khz energy, such as 15% beyond the rated amplifier, the signal is automatically reduced to protect the tweeter. 直流输出保护。 dc output protection.性能： performance:极高转换速率(100v/us)，以期取得清楚锐厉高频能量。very high conversion rate (100v/us), in order to obtain a clear high-frequency energy of li rui.极高阻尼系数，(10008 ohm63hz)，以期取得完美低频控制力。high damping, (1000 8 ohm63hz), in order to get the perfect low-frequency control.极高信噪比(110b/a1v input)high signal to noise ratio (110b / a 1v input)h class电源供给技术降低整机功耗40%，降低系统发烧且降低了系统重量。h class whole power supply technology to reduce power consumption 40%, reduce system heat and reduce the system weight.功效： features:前面板设置输出信号,过载或故障led,电源指示灯。front panel to set the output signal, overload or fault led, power indicator. xlr平衡接头输入，speakom 和6a防碰触保护接线柱式扬声器连接。xlr balanced input connectors, speakom and 6a protection against touching the terminal loudspeaker connection.后面板设置呆恢复电源过载保护器。panel set to stay after the resumption of power overload protection.电源开面浪涌电流限位，无需进行电源时序控制。power on inrush current limit surface, without the need for power sequencing. 系统最小源电动势可设置为标准 odb(0.775v)，此模式适适用于单个或少许放大器系统配the system can be set to the smallest source of emf standards odb (0.775v), this model applies to individual or small amplifier system with接时增益设置。 then the gain setting.关键安全注意事项和符号说明important safety precautions and symbols that1、请仔细阅读用户手册。2、请保留好用户手册。3、请注意全部警告。4、请遵守这些要求。5、请用于布擦拭。6、请不要堵塞通风口。7、请不要安装在会产生热量设备周围，如散热器、热调整装置、炉子、散热风向和本机相反设备8、请常常检验插头电极或接地安全性，假如插头已老化损坏或和您插座不匹配，请向电工咨询了解怎样更换该旧插座。9、请注意保护电线，请勿踩踏或挤压。10、请使用donbn企业指定附件或配件。11、在雷电发生期间或长时间不用时，请拔下本设备插头。12、假如本设备损坏，必需进行维修，请交由donbn企业指定合格人员进行维护。
