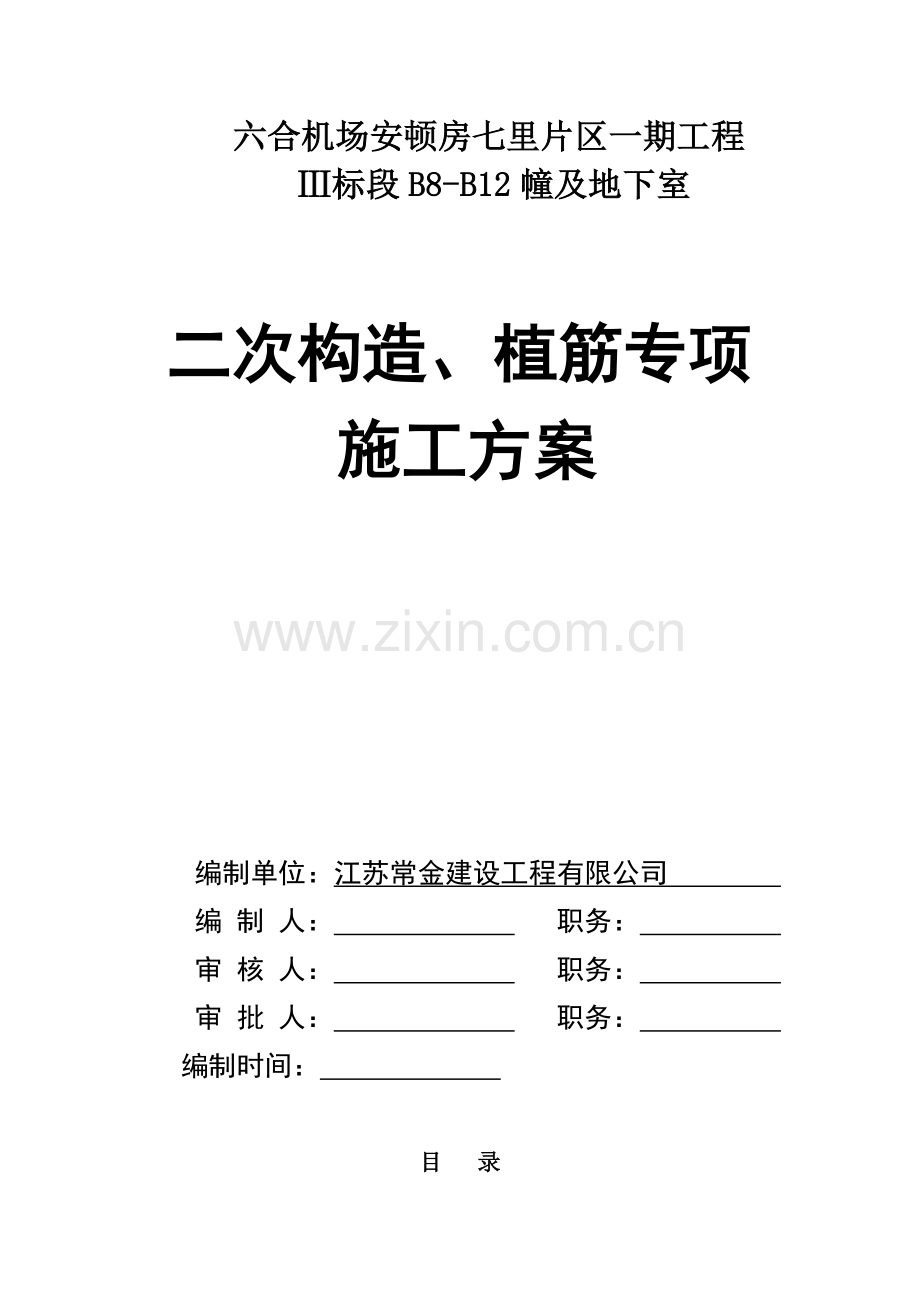

六合机场安顿房七里片区一期工程
Ⅲ标段B8-B12幢及地下室

二次构造、植筋专项
施工方案

编制单位：江苏常金建设工程有限公司
编 制 人： 职务：
审 核 人： 职务：
审 批 人： 职务：
编制时间：

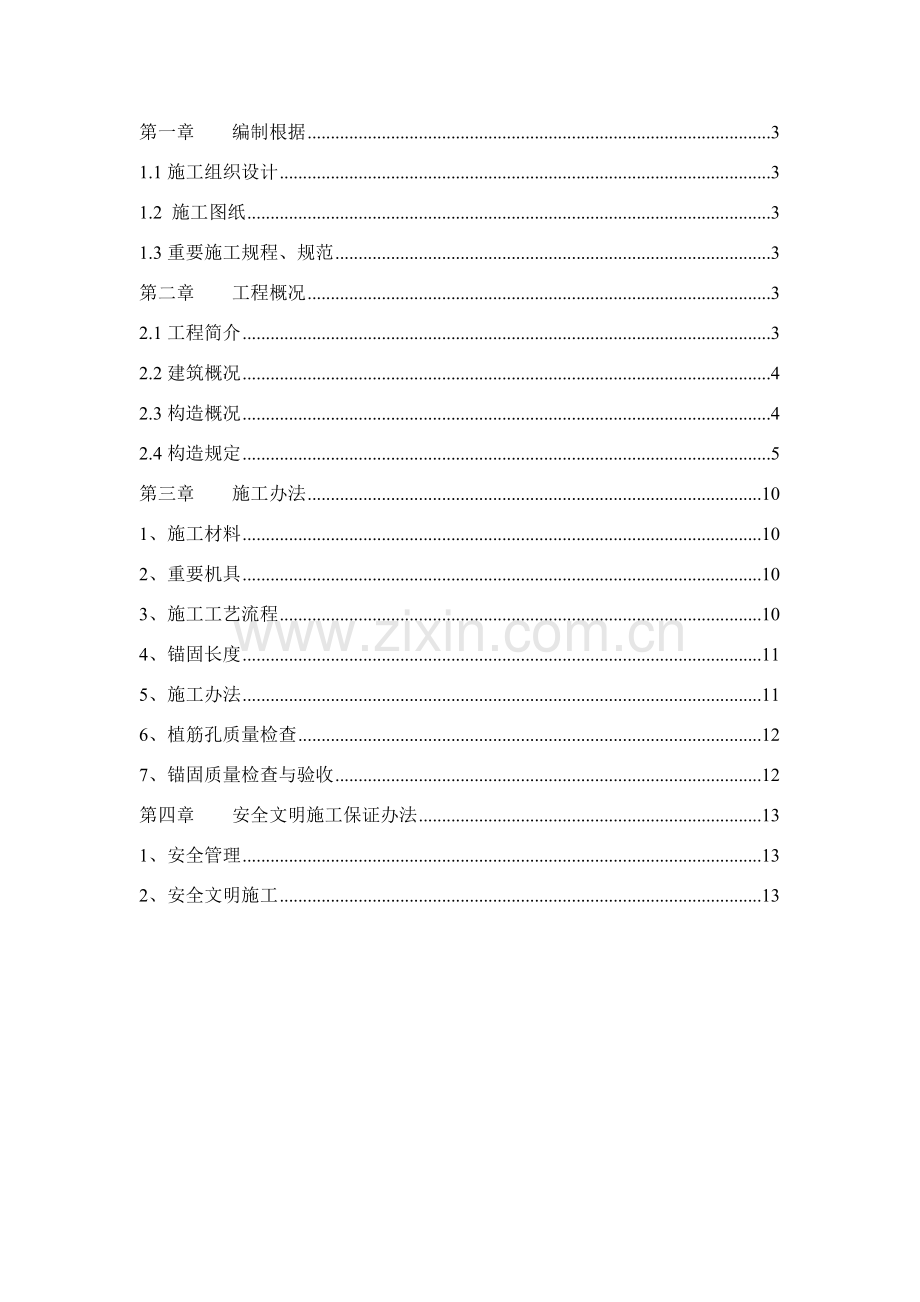

目 录
第一章 编制根据 3
1.1施工组织设计 3
1.2 施工图纸 3
1.3重要施工规程、规范 3
第二章 工程概况 3
2.1工程简介 3
2.2建筑概况 4
2.3构造概况 4
2.4构造规定 5
第三章 施工办法 10
1、施工材料 10
2、重要机具 10
3、施工工艺流程 10
4、锚固长度 11
5、施工办法 11
6、植筋孔质量检查 12
7、锚固质量检查与验收 12
第四章 安全文明施工保证办法 13
1、安全管理 13
2、安全文明施工 13

第一章 编制根据
1.1施工组织设计
名称
编号
六合机场安顿房七里片区一期工程Ⅲ标段B8-B12幢及地下室
施工组织设计

1.2 施工图纸
图纸名称
编号
出图日期
六合机场安顿房七里片区一期工程Ⅲ标段B8-B12幢及地下室建筑施工图

.12
六合机场安顿房七里片区一期工程Ⅲ标段B8-B12幢及地下室构造施工图

.12
1.3重要施工规程、规范
名 称
编号
《混凝土构造后锚固技术规程》
(JGJl45)
《混凝土构造加固技术规范》
(CECS25—90)
第二章 工程概况
2.1工程简介
工程名称
六合机场安顿房七里片区一期工程Ⅲ标段B8-B12幢及地下室构造
地址位置
六合开发区新港湾路东侧，七里桥路南侧，时代大道西侧
建设单位
南京中交合安投资发展有限公司
勘察单位
南京建力测绘勘察院
设计单位
江苏省建工设计研究院有限公司
监理单位
南京苏宁建设监理有限公司
施工单位
中交第四公路工程局有限公司
合同工期
700天
合同质量目的
工程质量合格

2.2建筑概况
序号
项目
内容
1
建筑
功能
民用住宅
2
建筑高度
基底标高
-6.35m
±0.00标高
±0.00＝10.15m
建筑总高度
50.35m
3
建筑
层高
地下某些
地下室
5.1m
地上某些
一～十八 层
2.8m
屋顶
4.2m
4
建筑
平面
横轴编号
A轴～N轴
横轴距离
13.4m
纵轴编号
1轴～26轴
纵轴距离
29.2m

2.3构造概况
项目
内 容
构造
形式
基本构造形式
筏板、桩基本
主体构造形式
框架-剪力墙
屋盖构造形式
现浇混凝土板
2.4砌体与混凝土墙、柱连接及圈梁、过梁、构造柱规定：
1、 卫生间、开水间等墙底部及出屋面外墙、女儿墙底部应做现浇钢筋混凝土翻边如图十三。

2、与后砌隔墙连接框架柱、剪力墙，于框架柱、剪力墙内每隔500高预留2„6拉结筋，锚入框架柱、剪力墙内不不大于La，伸入隔墙内长度：6、7度时宜沿墙全长贯通；7度乙类和8、9度时应沿墙全长贯通。详细大样详国标 06SG614－1。
3、与圈梁、过梁、窗台板等连接钢筋混凝土墙、柱，应于圈梁、过梁、窗台板等纵向钢筋预留插筋，锚入墙、柱内不不大于35d，伸出墙、柱外不不大于700，后与圈梁、过梁窗台板 等钢筋搭接，如图十四所示（位置及标高参见关于专业图纸）。

4、隔墙长不不大于5米时墙顶与梁应拉结，如图十五，或设立构造柱使墙长不超过5米（轻质砌块隔墙构造柱间距不不不大于3米）。墙长超过层高2倍时设构造柱,单片墙端部及砖砌电梯井四角应设构造柱。构造柱与隔墙间拉结筋2„6@500，沿隔墙全长贯通,纵横相交隔墙在相交处应设2„6@500拉结筋，沿墙全长贯通。楼梯间、人流通道填充墙两端应与框架柱或构造柱连接沿高每隔500设2„6拉结筋,贯通隔墙全长，锚入柱内35d，并用钢丝网砂浆面层加强。两种不同材料交接处，应采用宽度≥300mm、1mm厚钢板网(网眼尺寸不不大于10mmX10mm)抹灰或耐碱玻璃纤维网格布聚合物砂浆加强带进行解决，加强带与各基体搭接宽度不应不大于150mm。
5、墙高超过4米（轻质砌块墙高超过2米）在墙体半高或门顶处设立与柱连接且沿墙全长贯通钢筋混凝土水平系梁；顶层和底层应设立通长现浇钢筋混凝土窗台梁，其他层在窗台标高应设立窗台配筋带，见图十五当系梁为门洞切断时，应在洞顶设立一道不不大于被切断系梁断面和配筋钢筋混凝土附加系梁，其配筋尚应满足过梁规定，其搭接长度应不不大于1000；当两系梁高差不不不大于500时，系梁也可沿洞口垂直拐弯与过梁连成框架。见图十六。构造柱布置见平面布置附后。

6、 门框规定：门垛或窗间墙不大于360时采用钢筋混凝土浇筑，见图十七。

7、 门窗过梁：墙砌体上门窗洞口应设立钢筋混凝土过梁，见图十八附表。当洞口上方有承重梁通过,且该梁底标高与门窗洞顶距离过近、放不下过梁时，可直接在梁下挂板,见图十八。

8、 对于外露现浇钢筋混凝土女儿墙、挂板、栏板、檐口等构件，当其水平直线长度超过12m时，应设立诱导缝。诱导缝间距≤12m。见图十九。砌体女儿墙构造柱和压顶做法见图二十。

9、本次植筋目：保证构造柱钢筋及砌砖拉结钢筋位置精确。
第三章 施工规定
1、施工材料
1.1、植筋胶
1.1.1、用高强型构造胶植筋，此胶固化快、粘接力强，抗拔拉力大：可在-5℃～+40℃条件下进行施工，亦可带水作业，施工简便工艺性能好；密封、防潮性能好；粘接广泛，可粘接各种石材，大理石砼、金属等；耐介质，抗老化。
1.1.2、化学植筋钢筋强度指标按现行国标《混凝土构造设计规范》
GB50010规定采用。
1.2、钢筋
1.2.1、钢筋品种、级别、规格应符合设计规定及有关原则规定，并有出厂质量证明，按规定做物理力学性能复试。当加工过程中发生脆断等特殊状况，还需做化学成分检查。
1.2.2、钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。
2、重要机具
2.1、机械：钢筋探测仪器 、电锤、水钻、小型气泵、砂轮锯、磨光机、吹孔风机。
2.2、工具：毛刷、钢丝刷、气管、胶枪
3、施工工艺流程
植筋定位、放线——植筋钻孔——钻孔清理和解决——钻孔验收——配制构造胶—钻孔注胶——植入钢筋并暂时固定——固化——植筋拉拔检查——植筋保护与混凝土浇注。
示意图如下：

4、锚固长度
《混凝土构造加固设计规范》GB50367－对植筋基本锚固长度规定：
lb=afy
lb —植筋锚固长度；
fy—钢筋抗拉强度设计值。
系数a按下表
混凝土强度
钢筋直径（㎜）
C15
C20
C25
≥c30
8
0.44
0.38
0.34
0.33
12
0.86
0.74
0.66
0.61
14
1.1
0.95
0.85
0.77
注：1、当混凝土强度级别不低于C40时，对抗剪强度最小值不低于21N/㎜2粘结剂，其植筋系数a值乘以修正系数0.9。
2、当构件中一种截面中有30%以上受拉钢筋需与所植钢筋搭接时，其植筋基本锚固长度lb（或lb，d）应乘以放大系数1.4~2.0
植筋最小锚固长度：
受拉区锚固lb,min=max{0.6lb;10d;150mm}
受压区锚固lb,min=max{0.3lb;7d;100mm}
5、施工办法
5.1、对拟植钢筋位置进行定位与放线(如遇下部钢筋位置影响，现场拟定被植筋钢筋位置影响)。
5.2、依照被植钢筋直径以拟定钻孔直径和钻孔深度，进行钻孔。孔径应符合锚固胶阐明书规定。锚固深度按12d，基材厚度局限时依照基材厚度作调节但不得不大于lOd。
5.3、对钻孔进行清理，为保证构造胶粘剂与混凝土粘合，在采用压缩空气清孔后，再用脱脂棉沾丙酮擦洗孔壁，此时应保持孔内干燥。
5.4、钻孔解决后，应由工程监理，业主参加逐孔验收并做好隐蔽工程记录。
5.5、按胶种配胶并向钻孔注胶，注胶时应注意排除钻孔内空气，并以钢筋植入后略有被挤出为宜。
5.6、采用无锈钢筋植入钻孔，旋转钢筋以利构造胶与钻孔壁粘合，植入钢筋做暂时固定待构造胶初凝后才松开暂时固定支撑。
5.7、构造胶固化后，采用千斤项及传感器进行现场植筋拉拔实验，以检查植筋性能。
6、植筋孔质量检查
6.1、植筋孔位置、直径、孔深和垂直度与否满足规定。
检查办法：尺量和检查施工记录、植筋成孔记录。

植筋孔深度容许偏差
（mm）
植筋孔垂直度容许偏差（°）
植筋孔位置容许偏差
（mm）
＋20
5
5

6.2、植筋孔与否清理干净。
检查办法：抽查和检查施工记录。
7、锚固质量检查与验收
7.1、对照施工图检查植筋位置，尺寸及胶浆外观固化状况。用铁钉刻划检查胶浆固化限度，以手摇拔方式初步检查。植入筋与否锚牢、锚实等。
7.2、同规格，同型号，基本相似部位抽取1％o，且不少于3根。现场非破坏性检查(拉拔)。
第四章 安全文明施工保证办法
1、安全管理
树立“安全为了生产，生产必要安全”思想，贯彻各级安全责任制，每星期进行一次安全检查，发现问题进行总结，及时整治，经常进行安全生产教诲，做到从进场教诲和岗位教诲，未经教诲不得上岗。
2、安全文明施工
（1）、我司施工人员进入现场必要戴安全帽(扣好帽戴)。
（2）、施工前，工人必要接受“三级”安全教诲。
（3）、严格按照安全生产关于条例进行施工作业，对的使用机械设备。
(4)、进行高空植筋作业时必要搭设高空作业施工用架，并且作业员要配带
安全带且安全扣要绑在可靠绑点上。
