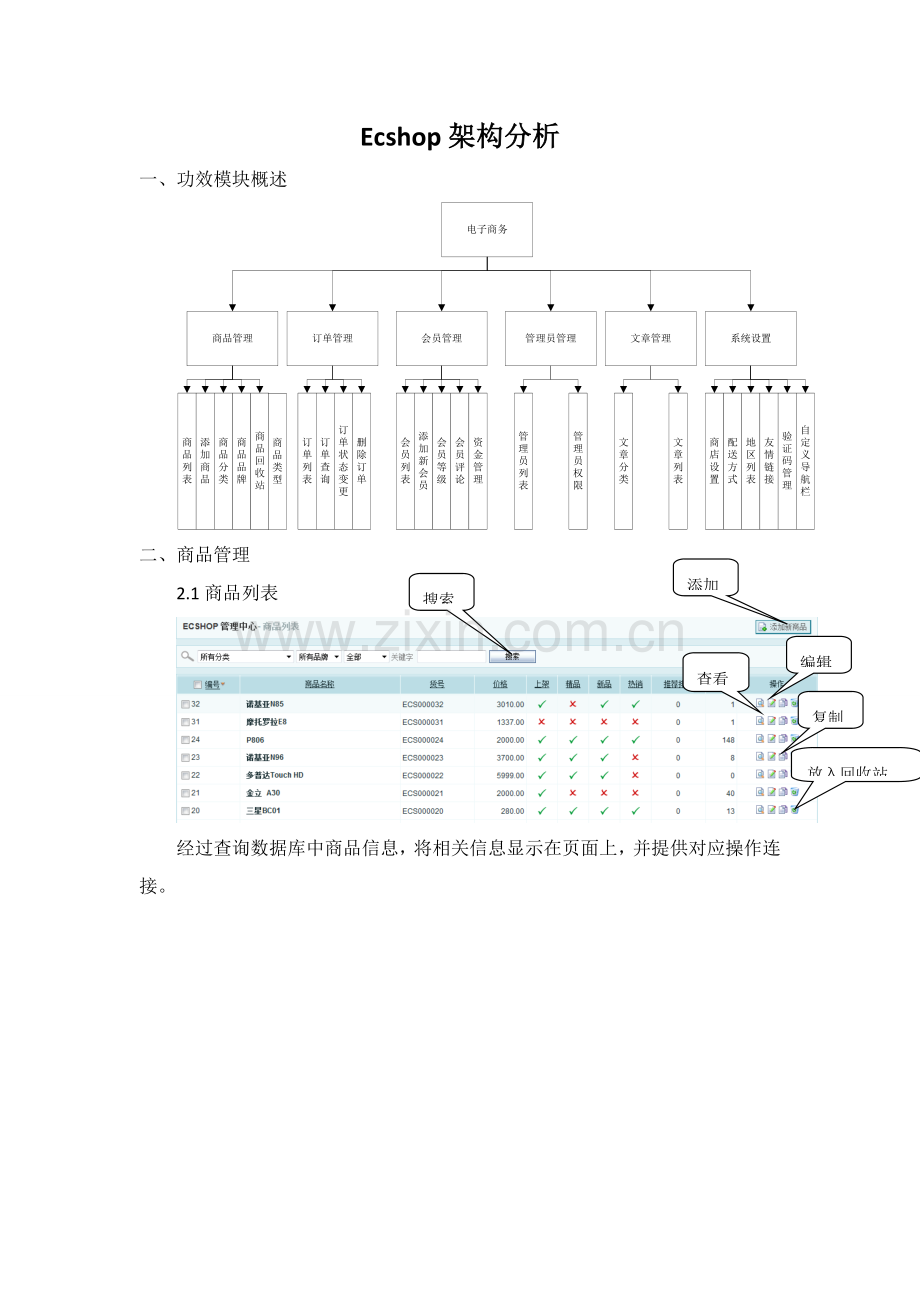

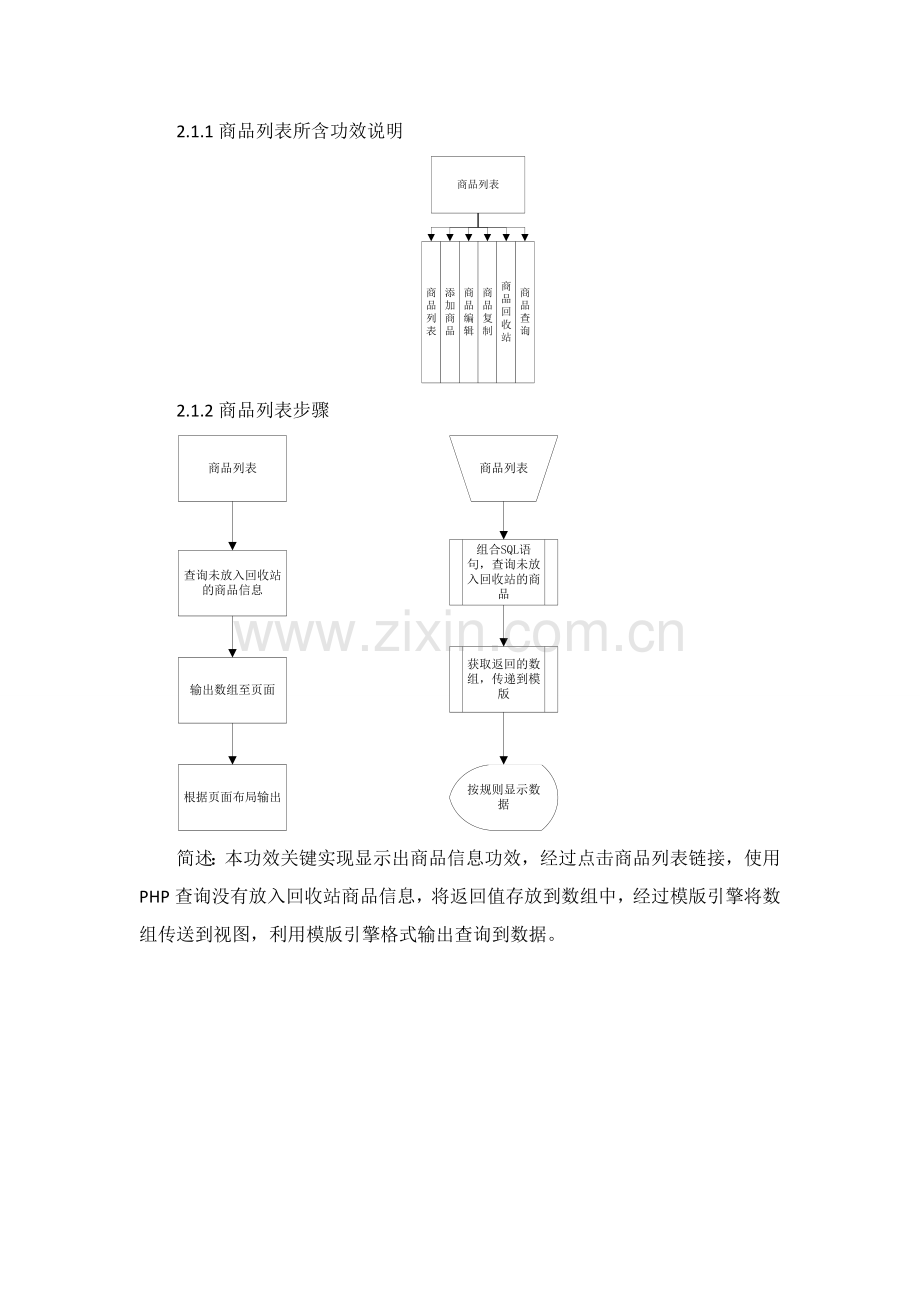

Ecshop架构分析一、功效模块概述添加编辑复制放入回收站搜索查看二、商品管理 2.1商品列表经过查询数据库中商品信息，将相关信息显示在页面上，并提供对应操作连接。 2.1.1商品列表所含功效说明 2.1.2商品列表步骤简述：本功效关键实现显示出商品信息功效，经过点击商品列表链接，使用PHP查询没有放入回收站商品信息，将返回值存放到数组中，经过模版引擎将数组传送到视图，利用模版引擎格式输出查询到数据。 2.1.3添加商品步骤简述：本功效关键描述添加一件商品过程。点击添加商品按钮，调出需要填写表单，表单填写完成后，经过提交，将数据提交四处理页面，由处理页面负责设置数组接收提交数据，组合成插入SQL语句，将数据写入到数据库表中，确定添加完成后跳转到商品列表页面，完成数据插入。 2.1.4商品编辑简述：本功效关键描述修改一件商品信息过程。点击修改商品信息按钮，经过ID查询出需要修改商品信息，将信息显示到表单中，由用户修改完成后，再提交四处理页面，由处理页面负责将数据接收，组合成更新使用SQL语句，将数据更新至数据库表中，确定更新完成后，返回列表页面，完成更新。 2.1.5将商品放入回收站简述：本功效关键描述将商品放入回收站过程。点击放入回收站按钮，经过ID确定需要放入回收站商品信息，提交四处理页面，由处理页面负责组合成修改状态位使用SQL语句，将数据更新至数据库表中，确定更新完成后，返回列表页面，完成更新。 2.1.6商品查询简述：本功效关键描述将查询商品过程。填写完表单后，点击查询按钮，将条件提交四处理页，查询获取需要数据并返回到页面显示。三、商品分类商品分类 3.1商品分类列表经过查询数据库中分类列表信息，将相关信息显示在页面上，并提供对应操作连接。 3.1.1分类列表所含功效说明 3.1.2分类列表步骤简述：本功效关键实现显示出商品分类功效，经过点击商品分类链接，使用PHP查询商品分类信息，将返回值存放到数组中，经过模版引擎将数组传送到视图，利用模版引擎格式输出查询到数据。 3.1.3添加分类步骤简述：本功效关键描述添加一个商品分类过程。点击添加分类按钮，调出需要填写表单，表单填写完成后，经过提交，将数据提交四处理页面，由处理页面负责设置数组接收提交数据，组合成插入SQL语句，将数据写入到数据库表中，确定添加完成后在此跳转到添加分类页面，方便添加另一分类。 3.1.4转移商品简述：本功效关键描述转移一个分类下商品至另一分类下过程。点击转移商品按钮，经过分类ID查询出要转移分类信息，将信息显示到SELECT可选列表，用户能够从列表中选择，然后确定提交四处理页面，由处理页面负责将数据接收，组合成更新使用SQL语句，将数据更新至数据库表中，确定更新完成后，返回分类列表页面，完成更新。 3.1.5编辑分类简述：本功效关键描述修改一个商品分类过程。点击编辑分类按钮，从数据库中读取出需要修改分类信息显示在表单中，用户完成表单修改后后，经过提交，将数据提交四处理页面，由处理页面负责设置数组接收提交数据，组合成插入SQL语句，将数据UPDATE到数据库表中，确定添加完成后在此跳转到分类列表分类页面，方便做下一操作。 3.1.6移除分类简述：本功效关键删除一个商品分类过程。点击移除分类按钮，弹出警告信息，确定后跳转四处理页面，由处理页面负责设置数组接收提交数据，组合成删除SQL语句，将数据删除，完成后在此跳转到分类列表分类页面，方便做下一操作。四、商品品牌 4.1商品品牌列表经过查询数据库中品牌信息将相关信息显示在页面上，并提供对应操作连接。 4.1.1品牌列表所含功效说明 4.1.2品牌列表步骤简述：本功效关键实现显示出商品品牌列表功效，经过点击商品链接，使用PHP查询商品品牌信息，将返回值存放到数组中，经过模版引擎将数组传送到视图，利用模版引擎格式输出查询到数据。 4.1.3添加品牌步骤简述：本功效关键描述添加一个商品品牌过程。点击添加分类按钮，调出需要填写表单，表单填写完成后，经过提交，将数据提交四处理页面，由处理页面负责设置数组接收提交数据，组合成插入SQL语句，将数据写入到数据库表中，确定添加完成后在此跳转到添加品牌页面，方便添加另一品牌。 4.1.4编辑品牌步骤简述：本功效关键描述修改一个商品品牌过程。点击编辑品牌按钮，从数据库中读取出需要修改品牌信息显示在表单中，用户完成表单修改后后，经过提交，将数据提交四处理页面，由处理页面负责设置数组接收提交数据，组合成更新SQL语句，将数据UPDATE到数据库表中，确定添加完成后在此跳转到品牌列表页面，方便做下一操作。 4.1.5删除品牌简述：本功效关键删除一个商品品牌过程。点击移除按钮，弹出警告信息，确定后AJAX传值四处理页面，处理页面，接收到数据后组合成删除SQL语句，将数据删除，并返回JSON格式字符串,前台接收数据后经过javascript将新数据显示到页面上,实现无刷新删除. 4.1.6品牌搜索简述：本功效关键实现搜索品牌过程。输入关键词，点击搜索按钮,AJAX传送数据四处理页面,组装SQL查询语句,从数据库中取出数据,组装成一定格式输出,前台js接收数据后显示查询结果到页面上. 五、商品类型功效模块： 5.1商品类型功效说明商品类型列表：经过分页显示全部商品类型，经过此页面，能够对商品类型进行检索、排序、删除（含批量删除）等操作，并提供添加商品类型、属性列表、编辑入口。 5.2商品类型列表界面设计工作流和业务流简述：本功效关键实现显示出商品类型信息功效，经过点击商品类型链接，使用PHP查询非删除状态商品类型信息，依据目前页数和每页显示条数，获取将返回值存放到数组中，经过模版引擎将数组传送到视图，利用模版引擎格式输出查询到数据。 5.3添加商品类型工作流和业务流简述：本功效关键描述添加商品类型过程。点击添加商品类型按钮，调出需要填写表单，表单填写完成后，经过提交，将数据提交四处理页面，由处理页面负责设置数组接收提交数据，组合成插入SQL语句，将数据写入到数据库表中，确定添加完成后跳转到商品列表页面，完成数据插入。字段说明：商品类型名称：不能重名属性分组：把商品众多属性分成更具体组，如：基础属性、标准配置等，用于更友好展示商品信息。设置了属性分组后，添加/编辑属性页面能够设置属性所属属性组。属性分组改变后，需要批量更新商品属性分组。每行一个商品属性组。排序也将根据自然次序排序 5.4编辑商品类型界面设计工作流和业务流简述：本功效关键描述修改商品类型信息过程。点击修改商品类型信息按钮，经过ID查询出需要修改商品类型信息，将信息显示到表单中，由用户修改完成后，再提交四处理页面，由处理页面负责将数据接收，组合成更新使用SQL语句，将数据更新至数据库表中，确定更新完成后，返回列表页面，完成更新。字段说明同添加商品类型 5.5删除商品类型删除商品类型。删除时需要管理员确定。需要考虑关联数据表，如商品属性设置、商品属性、商品属性价格等。可行方案： 1、级联删除、置空或约束（可经过InnoDB外键关系、触发器、PHP程序）设置删除状态（推荐）工作流和业务流简述用户点击删除链接，经过JS弹出确定窗口，假如确定，则经过GET方法提交到删除处理程序，程序获取商品类型ID，设置删除状态为-1，保留到数据库。 5.6商品属性商品属性列表界面设计工作流和业务流简述商品属性列表：经过分页显示指定类型全部商品属性，经过此页面，能够对商品属性进行检索、排序、删除（含批量删除）等操作，并提供添加属性、编辑入口。本功效关键实现显示出商品属性信息功效，经过点击商品属性链接，使用PHP查询指定商品类型非删除状态商品属性，将返回值存放到数组中，经过模版引擎将数组传送到视图，利用模版引擎格式输出查询到数据。 5.7添加商品属性界面设计工作流和业务流简述本功效关键描述添加一个商品属性过程。点击添加商品属性按钮，经过ID查询出需要修改商品属性信息，将信息显示到表单中，由用户修改完成后，再提交四处理页面，由处理页面负责将数据接收，组合成更新使用SQL语句，将数据更新至数据库表中，确定更新完成后，返回列表页面，完成更新。字段说明：属性名称：单行文本，必填项，同一分类下不许可同名。所属商品类型：下拉列表，必填项属性组：下拉列表，当设置了属性分组后才显示能否进行检索：单选，默认为：不需要检索。用于设置商品分类检索条件和进行数据缓存。相同属性商品是否关联：单选，默认为：否。用于相关商品运算规则。属性是否可选：单选，默认为唯一属性。录入方法：单选，默认为手工录入。手工录入：单行文本方法；列表选择：下拉列表方法；多行文本：textarea类型。可选值列表：多行文本。经过换行分隔字符串，为下拉列表方法提供可选值。 5.8编辑商品属性界面设计工作流和业务流简述本功效关键描述修改一件商品属性信息过程。点击编辑商品属性按钮，经过ID查询出需要修改商品属性信息，将信息显示到表单中，由用户修改完成后，再提交四处理页面，由处理页面负责将数据接收，组合成更新使用SQL语句，将数据更新至数据库表中，确定更新完成后，返回列表页面，完成更新。字段说明同添加商品属性 5.9删除商品属性删除商品类型。删除时需要管理员确定。需要考虑关联数据表，如商品属性设置、商品属性价格等。可行方案： 1、级联删除、置空或约束（可经过InnoDB外键关系、触发器、PHP程序） 2、设置删除状态（推荐）工作流和业务流简述用户点击删除链接，经过Javascript弹出确定窗口，假如确定，则经过GET方法提交到删除处理程序，程序获取商品属性ID，设置删除状态为-1，保留到数据库。 5.10批量删除商品属性工作流和业务流简述在商品属性列表，用户选择要删除商品属性（经过checkbox），点击删除按钮，页面弹出确定窗口，假如确定删除，则经过POST提交信息至批量删除处理程序，程序接收要删除商品属性数组，并转换为“,“分隔字符串，组合成修改SQL语句，设置删除状态为-1，保留数据至数据库。六，订单管理退货单列表订单管理发货单列表添加订单缺货登记合并订单订单查询订单打印订单列表 1，订单列表跳转并显示订单列表点击列表按钮订单列表订单列表显示订单查询订单列表订单列表到订单显示步骤图以下：具体查询查询方法条件查询点击列表按钮停止查询是否继续查询调转并显示订单列表查询全部订单信息订单列表 N Y 选择查询条件点击查询按钮 POST 传送ID 具体查询停止是否继续查询显示查询订单信息接收查询结果数据 POST接收并查询数据 POST传送数据 Post接收ID 接收ID并查询取得查询（数据）结果订单显示 Y N 订单详情步骤文字描述：订单列表功效关键是：当用户点击订单列表想要查询订单时，跳转至订单列表页。当跳至订单列表页时，用户还能够进行查询某订单具体信息，或在更具需求进行条件查询和不再进行查询3中情况。当用户进行了条件查询以后，用户还能够对条件查询全部统计中某一订单进行具体信息查看。列表中订单信息关键有：订单号，下单时间，收货人，总金额，应付金额，订单状态等。而订单具体信息则有：订单号，购货人，支付方法，配送方法，发货单号，发票类型，发票抬头，缺货处理，包装，留言，收获人，收获人地址，收获人电话，标志性建筑，商品基础信息，备注。。。 2. 添加订单添加订单点击提交填写订单信息跳转页面点击添加订单按钮用户名，商品名，收货人，收货人信息，收货方法，付款方法，其它. 跳转页面并产生订单数据处理并保留 POST 传送数据添加订单步骤文字描述：添加订单关键功效是：点击添加，跳转至一个填写订单信息页面，经过对其中表单信息填写，最终生成一个新订单实效。而需要填写订单信息有：购物会员名，购置商品名，收获人具体信息（收货人姓名，地址，电子邮件，邮编，电话，手机，标志性建筑，最好送货时间），送货方法，付款方法，包装选择，发票多种信息（类型，抬头，内容等），缺货处理，留言等。只有完全符合要求订单信息才会生成订单 3，修改订单修改订单修改订单点击商品名称进入修改修改订单信息页面跳转并显示提交保留 POST传值填写修改信息页面调转并显示新订单信息修改订单步骤文字描述当一个订单需求改变时，该订单信息也会随之而改变。这时，就需要对订单进行修改了。修改订单关键功效是：当点击编辑时，跳转至订单具体信息页面，修改人员能够更具需要对表单之中多种信息（订单号，下单时间，收货人，总金额，应付金额，订单状态等。而订单具体信息则有：订单号，购货人，支付方法，配送方法，发货单号，发票类型，发票抬头，缺货处理，包装，留言，收获人，收获人地址，收获人电话，标志性建筑，商品基础信息，备注。。）进行修改，确定修改以后，点击提交，保留至数据库，并显示被修改新单具体信息页面功效 4，删除订单移除订单移除订单删除并返回订单列表确定删除点击删除按钮依据订单状态判定判定是否可以删除停止点击删除按钮确定删除 GET传值ID GET接收并删除删除并返回订单列表移除订单步骤文字描述对于交易已经完成很长时间，或别放弃交易，她们订单已经没有存在意义了，此时，能够对其进行删除。功效描述：点击删除，依据ID在数据库中删除该订单统计。跳转至订单列表页。 5，缺货登记对于交易已经完成很长时间，或别放弃交易，她们订单已经没有存在意义了，此时，能够对其进行删除。功效描述：点击删除，依据ID在数据库中删除该订单统计。跳转至订单列表页。缺货登记 1、缺货登记缺货登记点击添加缺货统计点击添加缺货统计页面跳转填写缺货商品信息 POST传值确定添加 Form表单填写缺货商品信息生成并显示缺货统计确定添加保留数据到数据库生成并显示缺货统计当某一个商品是缺货状态，而用户需要对其进行购置加入购物车时，该商品不能成功加入购物车。这时，因为用户仍对该商品有需求，所以能够将该商品加入缺货统计之中，从而进行是否对该商品进行曾货可能。当该商品缺货状态改变为可销售状态时，能够经过留言向用户发送该商品状态信息，确定用户是否仍然购置该商品。一、购物车管理购物车管理分为：查看购物车、添加商品到购物车、修改购物车中商品信息、删除购物车中商品。购物车管理添加商品到购物车查看购物车删除购物车商品信息修改购物车中商品信息 1，添加商品到购物车：添加商品到购物车点击添加到购物车按钮 GET获取保留在 SESSION 传输商品ID 编写SQL语句实施SQL语句商品缩略图，商品名称，颜色购置数量等信息依据商品ID从数据库提取商品概要信息保留到SESSION中跳转到购物车商品列表页，显示商品信息 2.查看购物车：查看购物车点击查看购物车按钮获取SESSION 中保留商品信息停止跳转到购物车商品列表页 N 是否查看商品具体信息 Y 点击商品图标 Y 传送商品 ID 从session中获取商品id 依据商品ID从数据库提取商品具体信息保留SESSION中商品缩略图商品名字商品库存等跳转到商品具体信息页面点击查看购物车按钮时，显示页面显示用户放入购物车中商品概要信息，需要查看商品具体信息时，能够点击商品缩略图，页面跳转到商品具体信息页；添加商品到购物车点击添加到购物车按钮 GET传值传送商品ID 编写SQL 语句实施SQL 语句商品缩略图，名称，颜色。依据ID 从数据库中提取商品概要信息跳转到购物车商品列表页用户确定把物品放入购物车以后，点击添加到购物车按钮时，跳转到显示购物车中商品页面； 3、修改购物车中商品信息：修改购物车中商品信息填写需要修改商品信息点击更新购物车按钮从商品中获取商品ID 传输商品ID 依据商品ID更新商品信息并保留在SESSION中商品缩略图，名称，颜色跳转到商品购物车列表页在购物车中商品列表页填写需要修改商品信息，然后点击更新购物车按钮，依据用户提交更新信息，对购物车进行更新，此页面上有修改商品数量功效，然后能够计算出价格；/ 4、删除购物车中商品：删除购物车中商品选择需要删除商品点击删除按钮 SESSION 传值传输商品 ID 依据ID 删除商品商品名称，商品缩略图商品市场价显示删除后购物车中商品列表用户在浏览购物车时，发觉不需要购置商品时，能够选中不需要商品，点击删除按钮，删除成功以后，对购物车进行更新，跳转到购物车商品列表页。商品属性编辑商品具体描述其它信息添加分类信息商品品牌信息回收站管理新开发模块点击查看产品浏览情况，按浏览次数排序。查看会员浏览统计。点击查看会员浏览统计能够查看会员最近浏览全部信息。缺货登记行为。能够查看库存不足而用户有购置需求产品统计。用户产品需求（用户前台提供产品需求信息）前台对应提交地址。会员邀请码注册 1. 点击添加邀请码。输入表单信息，邀请码如不输入会自动生成。将生成邀请码发送给用户，假如注册成功，在是否使用一列会显示已使用。
