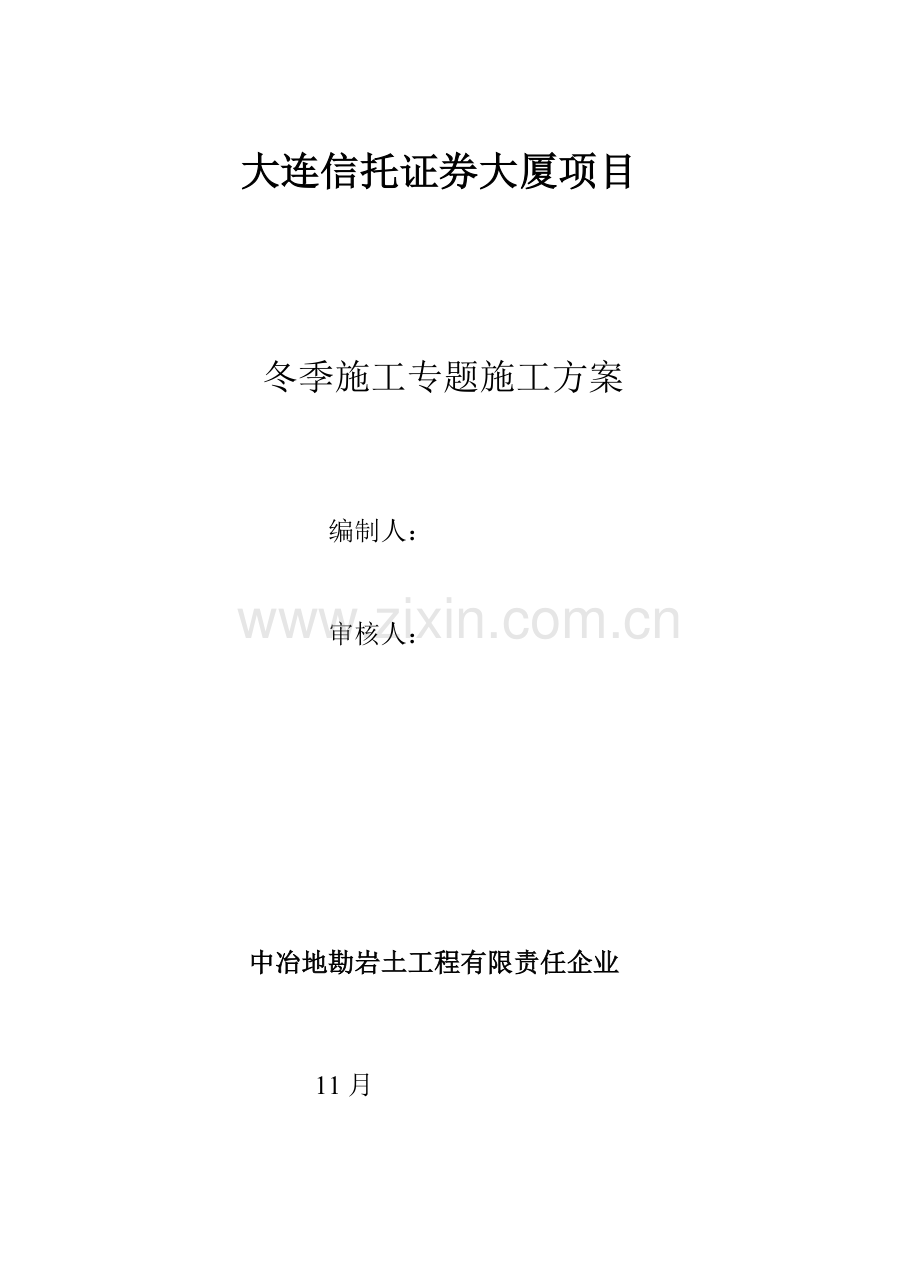

大连信托证券大厦项目

冬季施工专题施工方案

编制人：

审核人：

中冶地勘岩土工程有限责任企业

11月

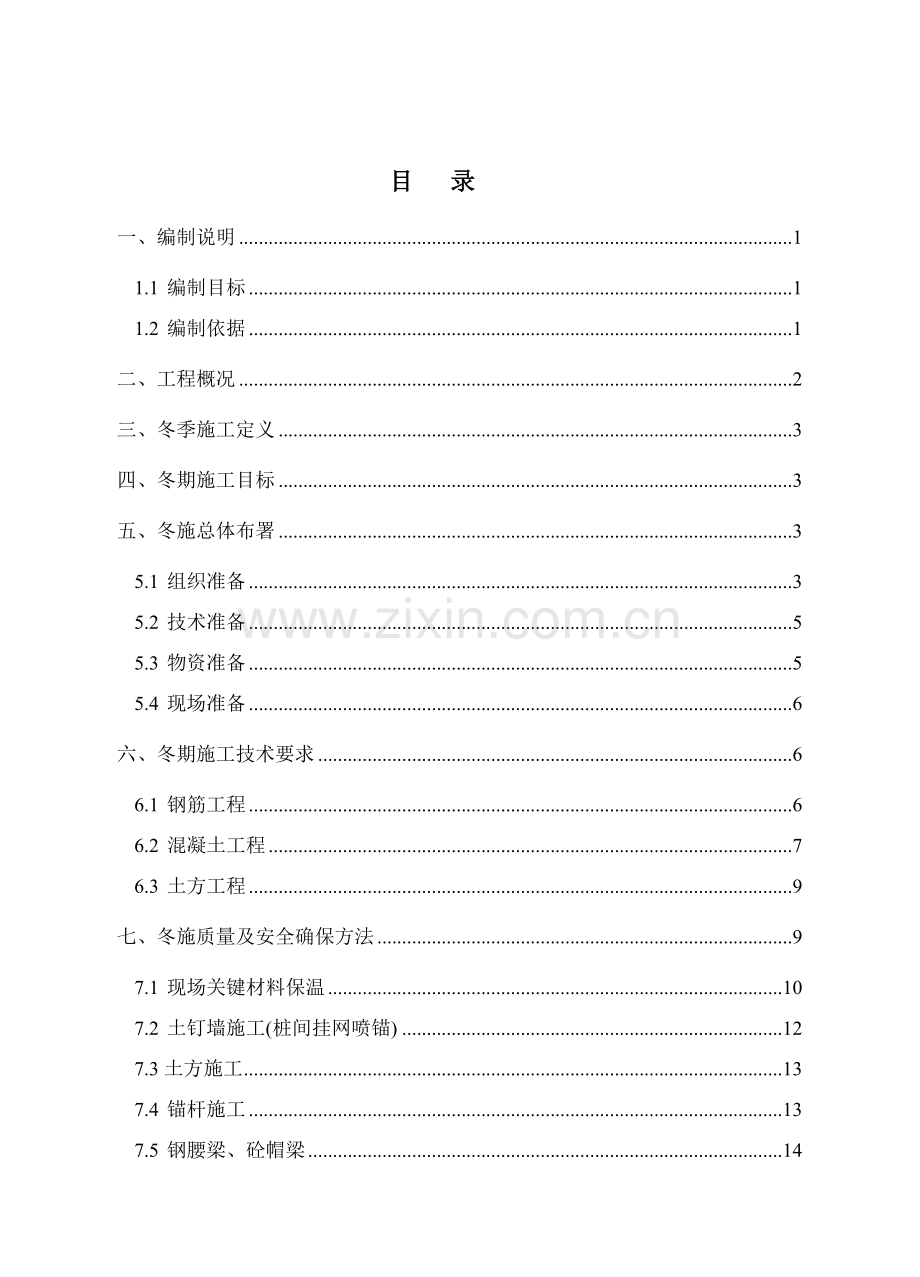

目 录
一、编制说明 1
1.1 编制目标 1
1.2 编制依据 1
二、工程概况 2
三、冬季施工定义 3
四、冬期施工目标 3
五、冬施总体布署 3
5.1 组织准备 3
5.2 技术准备 5
5.3 物资准备 5
5.4 现场准备 6
六、冬期施工技术要求 6
6.1 钢筋工程 6
6.2 混凝土工程 7
6.3 土方工程 9
七、冬施质量及安全确保方法 9
7.1 现场关键材料保温 10
7.2 土钉墙施工(桩间挂网喷锚) 12
7.3土方施工 13
7.4 锚杆施工 13
7.5 钢腰梁、砼帽梁 14
7.6基坑降水 14
八、安全消防方法 14
一、编制说明
1.1 编制目标
为确保大连市星海湾金融商务区XH-3-AB地块项目基坑工程冬季施工期间施工质量和安全，确保工程正常、连续进行，确保企业施工计划和质量目标顺利实现，特制订本方法。
1.2 编制依据
1.2.1 施工图纸
1.2.2 关键规范、规程
序号
规范、规程名称
规范/规程编号
1
建筑地基基础工程施工质量验收规范
GB50202-
2
建筑基坑支护技术规程
JGJ120-
3
建筑工程冬期施工规程
JGJ104-
4
《混凝土结构工程施工质量验收规范》
GB50204-
二、工程概况
序号
项目
内容
1
工程项目
大连市星海湾金融商务区XH-3-AB地块项目
2
工程地址
大连市沙河口区会展路
3
施工单位
中冶地勘岩土工程有限责任企业
4
施工范围
土方挖运、降水、护坡工程
三、冬季施工定义
1. 依据《建筑工程冬期施工规程》JGJ104-中要求：“依据当地多年气象资料统计，当室外日平均温度连续5d稳定低于5℃即进入冬期施工，当室外日平均气温连续5d高于5℃时解除冬期施工。”
2. 依据大连地域多年气象资料，日平均气温为5℃时，最低气温是-1℃左右，能够把大连冬期施工定在11月3日。

四、冬期施工目标
1. 确保冬期连续施工，完成生产计划，确保工程各项目标顺利实现。
2. 确保冬期施工期间工程质量，确保施工成品不受损坏，确保混凝土、砂浆不出现冻害等质量事故。
3. 确保冬期施工期间施工和消防安全，杜绝重大隐患，不发生人身伤亡等重大事故。
4. 搞好职员生活设施和办公用房设施，做到不漏雪，不进风，不停热，不结冰，确保工程正常施工。
五、冬施总体布署
5.1 组织准备
为了确保冬期施工顺利进行，应充足重视。
1. 首先全体职员要从思想上树立冬季施工意识，尤其是初冬和冬末，克服不冻不动被动现象；
2. 成立以项目经理为第一责任人施工现场冬期施工领导小组，组员关键由工程、技术、质量、材料等人员组成。组织机构见下图：
组长：李国庆

质 邰
量 连
部 成

技 齐
术 伟
部 龙

测 娄
温 成
员 忱

工 何
程 宝
部 军

锚 陈
杆 晓
队 强

锚 李
喷 遂
队 但

土 梁
方 有
队 功

降 冯
水 栋
队 梁
副 组 长
陈立新

副 组 长
邹德一

冬施领导小组内部分工以下：
项目经理：负责组织冬施准备落实及冬施实施情况检验，并负责监督检验冬施期间质量安全方法落实情况。
技术部：负责冬施技术方法编制、审核工作，并负责监督检验冬施各项技术方法准备及落实。
物资部：负责冬施材料组织工作；
工程部：负责实施冬施消防保卫方法落实工作；
3. 进入冬期施工前，对掺外加剂人员、测温保温人员、应专门组织技术业务培训，学习本工程范围内相关知识，明确职责，经考试合格后，方准上岗工作。
4. 冬期施工期间，应亲密注意和掌握天气预报和寒潮、大风警报，方便立即采取防护方法。
5.2 技术准备
1. 冬季施工前制订技术方法，结合工程特点进度情况编制好冬期施工技术方法，针对本工程特点制订冬季施工关键分项工程技术方法，并下发到施工人员手中，并报企业技术部立案。
2. 在每分项工程施工前组织全体人员学习冬施技术方法，并进行具体技术交底。
5.3 物资准备
1. 企业物资部和项目经理部要依据各项目冬施技术方法要求，落实保温材料、设备、器具、早强剂、防冻剂等购置和供给工作。采购保温材料、早强剂、防冻剂前，项目技术责任人必需对产品相关资料和实物进行审核，严防假冒伪劣产品以次充好。
2. 对于商品混凝土搅拌站选择混凝土外加剂，经理部要在冬施之前索要资料，根据相关要求报送监理，经过以后方可使用。
5.4 现场准备
1. 依据实物工程量提前组织测温计等相关机具、防冻剂、早强剂和保温材料进场。
2. 计算变压器容量，接通电源。
3. 现场埋置地下供水管深度不应小于80cm，水龙头要用砖围砌，内填锯末保温。
4. 做好冬期施工混凝土掺外加剂试配试验工作，提出施工配合比。
5. 作好现场食堂、宿舍、办公用房取暖方案，并加以落实，确保现场各项工作顺利进行。
6. 冬施期间，钻机、喷锚机、空压机、锚杆机等设备防冻保温工作按动力机械系统冬施方法落实实施，安全、保卫和消防工作根据安全保卫部门相关文件实施。
六、冬期施工技术要求
6.1 钢筋工程
1. 钢筋在运输和加工过程中要预防撞击和刻痕。
2. 当雪天、风速超出5.4m/s（3级风）时进行焊接作业，应采取遮蔽方法，焊后为冷却接头不得碰到冰雪。在负温下施工时，对气源设备应采取保温防冻方法；当温度低于-15℃时，应对接头采取预热和保温缓冷方法。
6.2 混凝土工程
1. 施工方法
优先选择综合蓄热法，确保满足以下要求：
1) 混凝土进场温度不得低于10℃。
2) 选择硅酸盐、一般硅酸盐水泥，标号不低于P.O32.5水泥。水泥不得直接加热。
3) 选择防冻剂要依据预报最低温度，按《混凝土外加剂应用技术规范》GBJ119-88相关要求实施。
4) 水、砂子、石子原材料加热。
依据热工计算书，首先考虑水加热，如仍不能满足要求，再考虑砂、石加热。加热温度不得超出规范要求。
水泥品种及标号
拌和水（℃）
骨料（℃）
<525号一般硅酸盐水泥、矿渣硅酸盐水泥
80
60
≥525号硅酸盐水泥、一般硅酸盐水泥
60
40
2. 外加剂
外加剂掺量要严格按大气最低温度掺加，应充足考虑到混凝土达成受冻临界强度气温改变。当室外最低气温不低于-15℃时，混凝土受冻临界强度不得小于4N/mm2；当室外最低气温不低于-30℃时，混凝土受冻临界强度不得小于5N/mm2。
必需使用低碱外加剂，每立方米混凝土因掺用外加剂加入碱量不得超出1千克，不得使用含有尿素外加剂，掺外加剂计量要正确。
3. 养护和测温
1) 混凝土及模板保温覆盖厚度应依据热工计算确定。为预防水分散失，混凝土表面要铺一层塑料薄膜，在塑料薄膜上覆盖阻燃草袋。
2) 在负温条件下，严禁浇水养护。混凝土浇筑后在外露表面必需覆盖一层塑料布，并进行保温。掺加防冻剂混凝土强度达成受冻临界强度以前，每2小时测温一次；达成临界强度以后，每6小时测温一次；混凝土出罐温度检测应每工作台不少于4次。测温人员要认真负责，作好浇筑以后混凝土温度统计，发觉异常情况，要立即报送经理部技术人员，便于采取方法。
3) 测温孔应设在有代表性结构部位和温度改变大、易冷却部位，孔深为10-15cm，也可为板厚1/2或墙厚1/2，测温孔平时要堵塞。测温时，测温表应采取和外界气温隔离方法，并留在孔内不得少于3分钟。
4. 试块留置
除标准强度试块外，最少应增加两组和结构同条件养护试块，一组用于临界强度检验，一组用于转入常温养护28天强度测试。同条件试块和结构同时拆模，置于铁笼子中放置于结构对应楼层部位。
6.3 土方工程
1. 基础土方开挖完成后，应立即进行垫层施工并加以覆盖保护，预防地基土受冻。如开挖过程中停工，要合理设置停工位置，越冬时应对基底保温维护。
2. 回填土施工前，要对基坑底部进行清理，清除积雪和其它杂物，办理隐检手续后方可进行。
3. 室外回填尽可能采取不含冻块土，如含有冻块，其粒径不得大于15cm，含量不得超出15%，且应均匀分布。必需时，要进行过筛处理。
4. 每层回填厚度应比常温施工时降低20-25%，采取打夯机回填时，控制在200mm以内。每层回填以后，要立即用草袋覆盖，预防回填土受冻。
5. 回填高度要考虑预留沉降量。
6. 室外回填要在初冬前完成，不然要对基层进行覆盖预防受冻。对于室外道路施工,要在初冬即作出安排,划出施工作业步骤和范围,统筹作好现场道路施工和现场平面部署,确保道路施工正常施工.

七、冬施质量及安全确保方法
加强冬施组织领导和冬施管理工作，落实责任制，建立冬施质量体系。项目经理部要设置专员收看当日或近期天气预报，依据气温改变采取对策，确保冬施顺利进行。各分项工程冬施质量及安全确保方法以下：
7.1 现场关键材料保温
1. 水泥要放置在水泥平台上，水泥台用100×100mm方木铺设，方木间距300mm，方木上铺设一层油毡后塑料布。水泥堆上覆盖一层塑料布，塑料布上覆盖草帘被保温。
2. 砂石料分别堆放在砖砌方池内，砂石中间用砖墙隔开，不得混放。砂石料堆上覆盖一层塑料布，塑料布上覆盖草帘被保温。
3. 钢筋、型钢等钢材分类放置，并用方木支垫，不得直接堆放在地面上，雨雪天气立即用塑料布覆盖。
4. 外加剂应放置在库房内，严格按产品说明书要求对方保管。
7.2 土钉墙施工(桩间挂网喷锚)
1. 基坑边坡开挖后应立即进行喷锚施工，若因其它原因无法施工时应立即覆盖保温草帘以防墙土受冻；
2. 因为喷锚砼为干性混凝土，且经过空压机高压喷射到墙体，故其冬期施工不需要采取特殊方法，在砼中加入一定量早强剂或早强型防冻剂即可确保混凝土早期强度快速提升，喷射后混凝土面层在施工完成1小时内用保温材料覆盖，以预防混凝土受冻。
覆盖方法为：在喷射混凝土面层上先覆盖一层塑料布，然后予埋钢筋，露出混凝土表面10～15厘米，直径为φ8钢筋，上挂防火草帘，并用直径φ10钢筋压紧，和予埋钢筋梆牢。并在喷锚作业同时立即覆盖保温材料；当日施喷面层砼要留置2～3个测温孔，进行测温。温度低于1℃时，要立即加盖草帘被保温。
3. 喷锚所用砂、石表面不得有冰、雪和冻块；严格按配合比掺料，计量要正确。多种材料搅拌后要立即使用，避免混合料受冻。
4. 做好水泥保温方法，不得使用受冻水泥；
5. 土钉所用水泥浆因为是注入地下，可避免养护过程中受冻，但在搅拌及输送过程中存在受冻可能。因为纯水泥浆水化热大，可不进行处理，注入土体内水泥浆温度不低于5℃；当水泥浆温度低于5℃，加热措施同护坡桩。
6. 钢筋焊接要求同护坡桩。
7.3 土方施工
1. 冬期施工时，运输道路和施工现场应采取防滑和防火方法，如撒上炉渣或砂子等，以保持正常运输和安全。
2. 汽车在运土中应注意冬季行车特点，换用防冻液，确保雨刷、灯光、制动设备完好；雪天行使严禁滑行，汽车之间应保持一定距离；依据路面情况采取排挡控制速度；不能急刹车，预防侧滑；经过积雪、结冰道路，要避让行人和慢行车；夜间行使要注意变换灯光，不要莽撞行车，以防事故发生。
3. 开挖工程因故暂停时，挖方工作面可用挖土机先行翻松40～60cm土或用防火草帘等保温材料覆盖。当冻土层较厚又比较坚硬时，可采取重型推土机钩拉破碎。
4. 基坑开挖到底时应在基槽底标高以上预留土层，带验完槽后一并清理，同时应采取保温材料覆盖（可用保温草帘在加一层塑料布）。
7.4 锚杆施工
1. 钢绞线不得有冰、霜和冻块。
2. 锚杆用水泥浆因为注入地下，可避免养护过程中受冻，但在搅拌及输送过程中存在受冻可能，因为纯水泥浆水化热大，在温度高于＋5℃，可不进行处理，当水泥浆温度低于5℃，加热措施同护坡桩。
3. 湿作业锚杆施工时，钻孔过程中排出水要组织定向有序排水，不得泛流，冻结土体。
7.5 钢腰梁、砼帽梁
1. 钢腰梁加工场地和堆放在场地应平整密实，预防因冻融产生地面下沉，造成钢腰梁弯曲。
2. 安装钢腰梁之前，应清除上面积雪积冰。
3. 商品混凝土在运输过程中要有保温方法，以确保混凝土出罐温度。冬期混凝土施工热工计算，本施工区段混凝土原材料加热方法：优先采取加热水方法，当加热水仍不能满足要求时，再对细骨料(砂)进行加热；水加热温度控制在80℃以下，砂加热温度控制在60℃以下。按至钻孔灌注桩浇筑现场混凝土拌合物温度为5℃进行计算：
2.1 混凝土拌合物出机温度计算
混凝土拌合物经混凝土运输车运输到浇筑时温度按下式计算：
T2=T1-(αt1+0.032n)(T1-Ta)
式中：
T2: 混凝土拌合物运输到浇筑时温度，取5℃；
T1: 混凝土拌合物出机温度（℃）；
t1: 混凝土拌合物自运输到浇筑时时间，取0.75h；
n: 混凝土拌和物运转次数，取2；
Ta: 混凝土拌合物运输时环境温度（℃）；
α: 温度损失系数（h-1），取α＝0.25；
解得：T1
环境温度（℃）
5
4
3
2
1
0
-1
-2
备注
T1 （℃）
5
5.3
5.7
6.0
6.3
6.7
7.0
7.4

环境温度（℃）
-3
-5
-6
-7
-4
-8
-9
-10
T1 （℃）
7.7
8.4
8.7
9.0
8.0
9.4
9.7
10
为确保工程质量，按运输环境温度为－10℃时，所需混凝土拌合物出机温度10℃控制冬期混凝土施工。
2.2混凝土拌合物温度计算
混凝土拌和物温度按下式计算：
T1＝T0-0.16*(T0-Ti)
式中：
T0――混凝土拌合物温度（℃）
T1――混凝土拌合物出机温度（℃），取10℃
Ti――搅拌机棚内温度（℃）；
即:10＝TO-0.16*(T0- Ti)；
解得：T0=(10－0.16Ti)/0.84 ℃ 。
2.3 混凝土拌合物中水加热温度计算
混凝土拌合物理论温度按下式进行计算：
T0＝[0.92(mceTce＋mfTf +msaTsa+mgTg)+4.2Tw(mw-wsamsa-wgmg)+c1(wsamsaTsa+wgmgTg)-c2(wsamsa+wgmg)]
÷[4.2mw+0.92(mce+mf+msa+mg)]
式中：
T0――混凝土拌合物温度 （℃）
mw、mce、mf、msa、mg ――水、水泥、粉煤灰、砂、石用量(Kg）;其值分别为：152Kg、291Kg、107Kg、782Kg、1028Kg ；
Tw、Tce、Tf、Tsa、Tg ――水、水泥、粉煤灰、砂、石温度 （℃）
wsa、wg――砂石含水率（％）
c1、c2――水比热容（KJ/Kg*K）和冰溶解热（KJ/Kg）
当骨料温度大于0℃时：c1=4.2，c2=0；
当骨料温度小于或等于0℃时：c1=2.1，c2=335；
即：
Tw=[((10-0.16Ti)/0.84)*(4.2mw+0.92(mce+mf+msa+mg))-(0.92(mce＋mfTf+msaTsa+mgTg)
+c1(wsamsaTsa+wgmgTg)-c2(wsamsa+wgmg)]/ 4.2(mw-wsamsa-wgmg)
⑴ 当环境温度大于0℃时,假定搅拌机棚内气温及粗、细骨料温度同实际环境温度，采取加热水方法来确保混凝土出机温度满足要求。水加热温度计算以下：

适适用于环境气温大于0℃，混凝土出机温度按10℃计算
加热水温计算
环境
气温（℃）
机棚内温度（℃）
实测
砂温（℃）
实测
石温（℃）
实测砂含水量（％）
实测石含水量（％）
实测水泥温度（℃）
实测粉煤灰温度（℃）
加热
水温（℃）
5
5
5
5
3%
3%
10
10
39.3
4
4
4
4
3%
3%
10
10
45.1
3
3
3
3
3%
3%
10
10
51.0
2
2
2
2
3%
3%
10
10
56.8
1
1
1
1
3%
3%
10
10
62.7
⑵当环境温度小于0℃时；假定粗骨料温度同实际环境温度，本施工区段采取加热细骨料（砂）和水方法,来确保混凝土出机温度达成10℃，水加热温度计算以下：

适适用于环境气温小于0℃，混凝土出机温度按10℃计算
加热水温计算
环境
气温（℃）
搅拌机棚内温度（℃）
加热后砂温（℃）
实测
石温（℃）
实测砂含水量（％）
实测石含水量（％）
实测水泥温度（℃）
实测粉煤灰温度（℃）
加热
水温（℃）
0
0
35
0
3%
3%
10
10
47.3
-1
-1
35
-1
3%
3%
10
10
51.0
-2
-2
35
-2
3%
3%
10
10
54.7
-3
-3
35
-3
3%
3%
10
10
58.4
-4
-4
35
-4
3%
3%
10
10
62.1
-5
-5
35
-5
3%
3%
10
10
65.8
-6
-6
40
-6
3%
3%
10
10
60.1
-7
-7
40
-7
3%
3%
10
10
63.8
-8
-8
40
-8
3%
3%
10
10
67.5
-9
-9
40
-9
3%
3%
10
10
71.2
-10
-10
40
-10
3%
3%
10
10
74.9
说明：采取加热砂和加热水方法，砂加热温度控制在40℃以下，水加热温度控制在80℃以下；当环境温度小于－10℃时，暂停混凝土施工。
三、施工中注意事项：
⑴、本施工区段冬期混凝土施工期限：当连续5 天日平均气温稳定在5℃以下，则此5 天第一天为进入冬季施工初日；当气温转暖时，最终一个5 天日平均气温稳定在5℃以上，则此5 天最终一天为冬季施工终日。
⑵、当环境温度在0℃以上时，仅需将水加热到表中温度；当气温小于0℃时，需采取将水、细骨料至加热至表中温度。
⑶、为预防水泥和热水直接接触，在投料时，需先投入骨料和热水，搅拌后再投入水泥，同时将搅拌时间延长1.5倍。
⑷、尽可能缩短混凝土拌合物从出料至浇筑现场运输时间，冬季施工期间，罐车应使用定型保温被覆盖，降低运输过程中混凝土热量损失。
⑸、在钻孔灌注桩混凝土浇筑后，为预防热量及水份散失过快及风雪侵袭，抵御气温骤降，提升混凝土早期强度，采取一层塑料布覆盖表面，再用草袋覆盖。
⑹、当环境气温低于－10℃时，停止混凝土施工。
⑺、首灌混凝土施工时，需实测混凝土出机温度，必需时，对加热水温、细骨料温度进行调整，确保混凝土出机温度满足要求。

4. 帽梁浇筑砼后，要立即用塑料布覆盖，然后覆盖草帘被等防寒物品。当日浇筑砼要留置2～3个测温孔，进行测温。温度低于1℃时，要立即加盖草帘被保温。
7.6 基坑降水
1. 确保现场排水管道、抽水管道不冻坏或冻裂，冬季施工期间，在温度降至0℃以下前，对管道进行埋入地下或用晴纶被（草绳）包扎，确保管道及其内部流动水不被受冻而堵塞管道。
2. 立即清理排抽水管道中弯道、凹道内积水，以防水滞留受冻，管道周围积水也应立即清理。
3. 降水过程中要勤抽水，确保基坑内稳定降水线，同时要用晴纶被封堵降水井口，以防井内水及管道、抽水泵受冻。
八、安全消防方法
1. 冬期前后，对现场施工设备应进行常常检验维修，做好防冻防寒保温工作。
2. 现场电气焊要有防火方法，将周围易燃材料清理洁净，确保安全。现场电、气焊等临时用火必需先经工地安全部门检验、同意，并采取对应防火方法后方可进行。
3. 现场供电要有专员管理，按要求作好电气设备接地、接零。施工现场电线不得使用塑料线。现场全部电器设备必需由专业电工负责安装、接线、维修等，非电工人员不准进行次项操作。
4. 多种动火照明电线不得使用破线或绝缘不良电线，线号要符合安全用电量。
5. 电线进入工作现场和物体接触应架设牢靠，不得松动，预防风刮磨擦起火。
6. 冬季室内严禁使用电、煤气等取暖，并应做好通风工作，设专员进行循环检验，并采取轮番值班制，预防煤气中毒。使用电热器采暖时，要有专员管理，落实方法，确保安全。
7. 安全人员应对施工人员加强冬期施工安全教育工作；
8. 高空作业必需佩带安全带，预5级以上大风停止高空作业；
9. 立即清理积雪，注意采取防滑方法；碰到五级以上大风时应停止高空作业，确保安全。要确保现场消防道路通畅，作好消防水管、消防栓保温。备足消防器材，施工现场严禁吸烟。
10. 严寒下钢丝绳易脆断，应常常维修擦雪。
