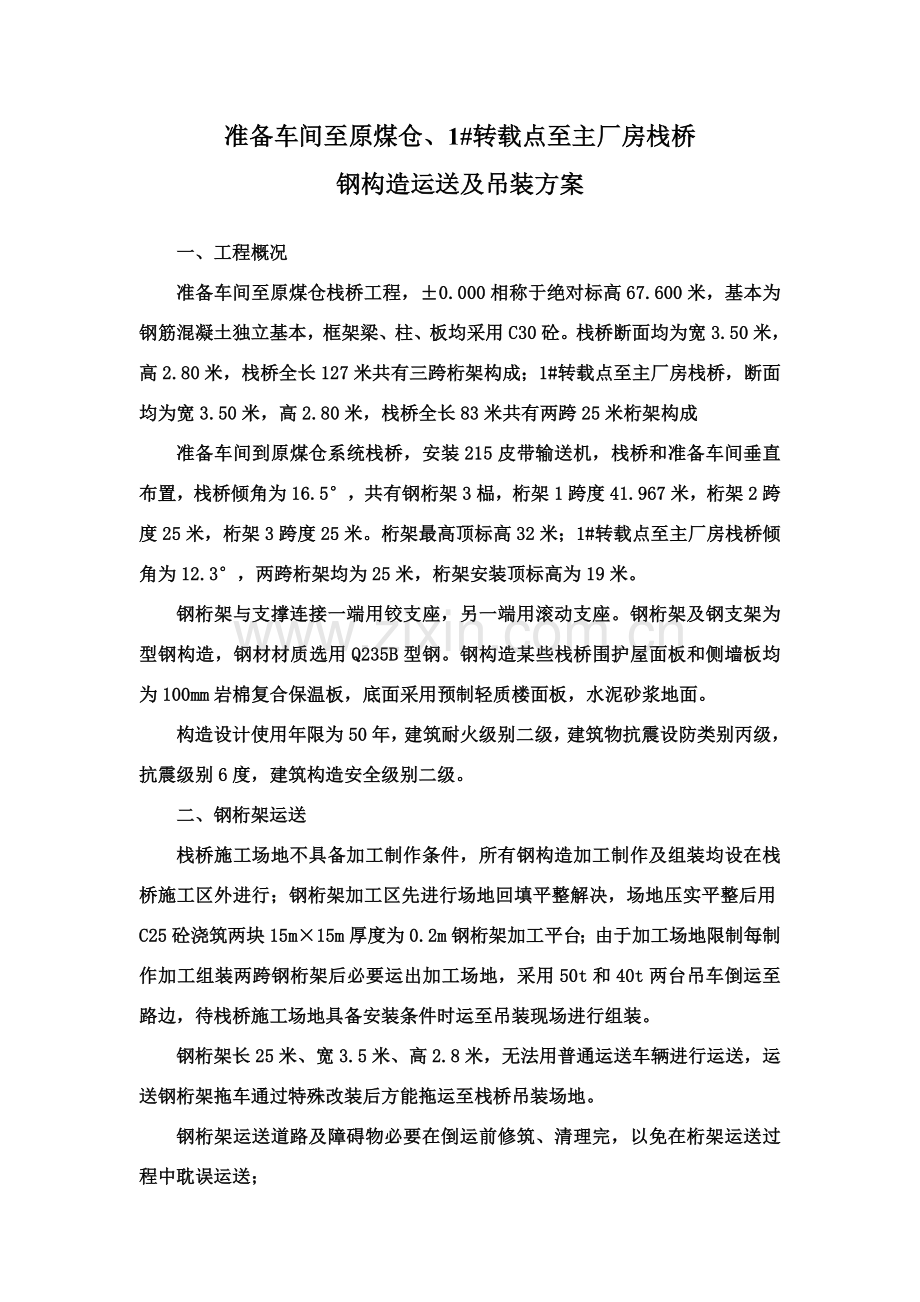

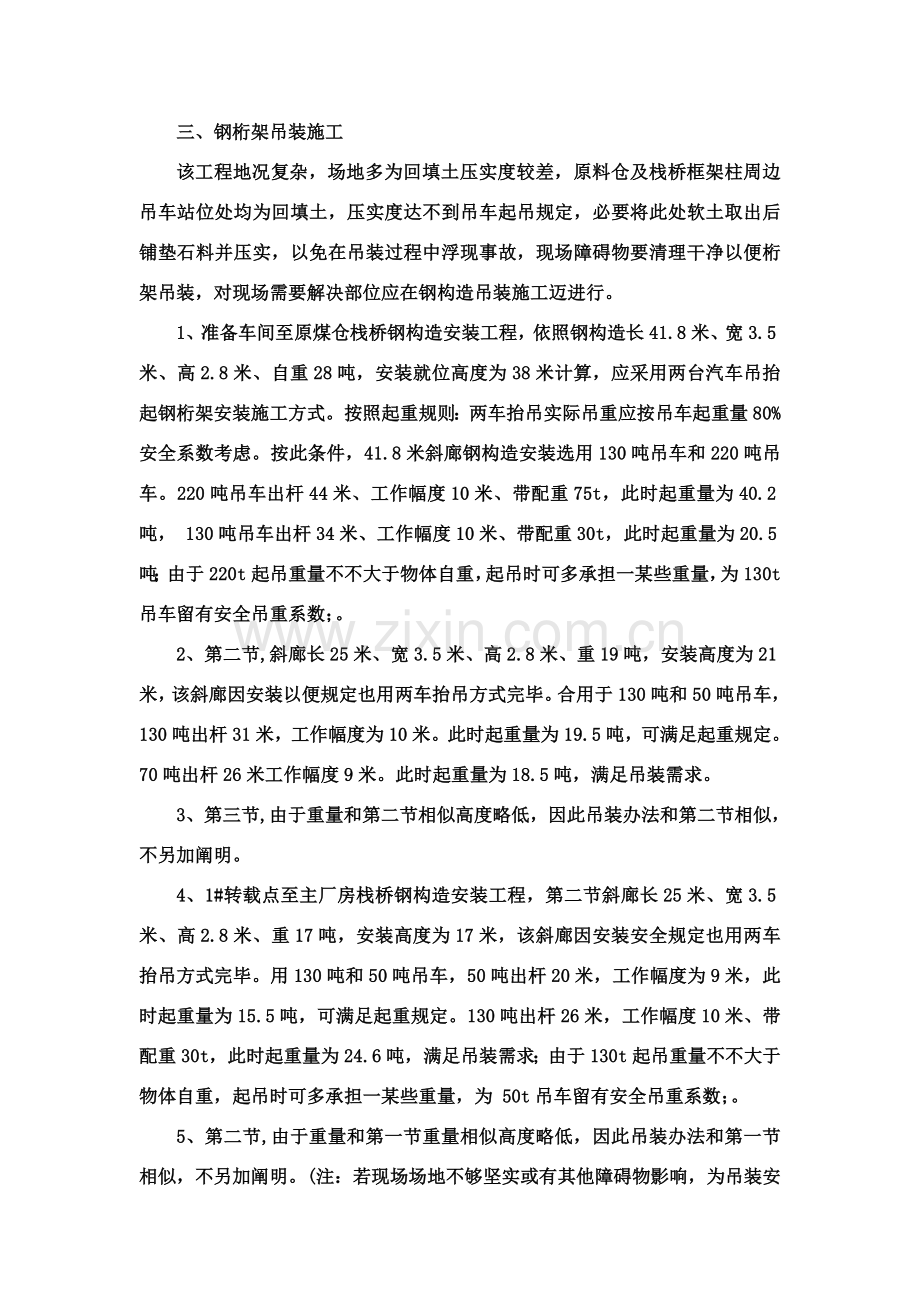

准备车间至原煤仓、1#转载点至主厂房栈桥钢构造运送及吊装方案一、工程概况准备车间至原煤仓栈桥工程，0.000相称于绝对标高67.600米，基本为钢筋混凝土独立基本，框架梁、柱、板均采用C30砼。栈桥断面均为宽3.50米，高2.80米，栈桥全长127米共有三跨桁架构成；1#转载点至主厂房栈桥，断面均为宽3.50米，高2.80米，栈桥全长83米共有两跨25米桁架构成准备车间到原煤仓系统栈桥，安装215皮带输送机，栈桥和准备车间垂直布置，栈桥倾角为16.5，共有钢桁架3榀，桁架1跨度41.967米，桁架2跨度25米，桁架3跨度25米。桁架最高顶标高32米；1#转载点至主厂房栈桥倾角为12.3，两跨桁架均为25米，桁架安装顶标高为19米。钢桁架与支撑连接一端用铰支座，另一端用滚动支座。钢桁架及钢支架为型钢构造，钢材材质选用Q235B型钢。钢构造某些栈桥围护屋面板和侧墙板均为100mm岩棉复合保温板，底面采用预制轻质楼面板，水泥砂浆地面。构造设计使用年限为50年，建筑耐火级别二级，建筑物抗震设防类别丙级，抗震级别6度，建筑构造安全级别二级。二、钢桁架运送栈桥施工场地不具备加工制作条件，所有钢构造加工制作及组装均设在栈桥施工区外进行；钢桁架加工区先进行场地回填平整解决，场地压实平整后用C25砼浇筑两块15m15m厚度为0.2m钢桁架加工平台；由于加工场地限制每制作加工组装两跨钢桁架后必要运出加工场地，采用50t和40t两台吊车倒运至路边，待栈桥施工场地具备安装条件时运至吊装现场进行组装。钢桁架长25米、宽3.5米、高2.8米，无法用普通运送车辆进行运送，运送钢桁架拖车通过特殊改装后方能拖运至栈桥吊装场地。钢桁架运送道路及障碍物必要在倒运前修筑、清理完，以免在桁架运送过程中耽误运送；三、钢桁架吊装施工该工程地况复杂，场地多为回填土压实度较差，原料仓及栈桥框架柱周边吊车站位处均为回填土，压实度达不到吊车起吊规定，必要将此处软土取出后铺垫石料并压实，以免在吊装过程中浮现事故，现场障碍物要清理干净以便桁架吊装，对现场需要解决部位应在钢构造吊装施工迈进行。1、准备车间至原煤仓栈桥钢构造安装工程，依照钢构造长41.8米、宽3.5米、高2.8米、自重28吨，安装就位高度为38米计算，应采用两台汽车吊抬起钢桁架安装施工方式。按照起重规则：两车抬吊实际吊重应按吊车起重量80%安全系数考虑。按此条件，41.8米斜廊钢构造安装选用130吨吊车和220吨吊车。220吨吊车出杆44米、工作幅度10米、带配重75t，此时起重量为40.2吨， 130吨吊车出杆34米、工作幅度10米、带配重30t，此时起重量为20.5吨；由于220t起吊重量不不大于物体自重，起吊时可多承担一某些重量，为130t吊车留有安全吊重系数；。2、第二节,斜廊长25米、宽3.5米、高2.8米、重19吨，安装高度为21米，该斜廊因安装以便规定也用两车抬吊方式完毕。合用于130吨和50吨吊车，130吨出杆31米，工作幅度为10米。此时起重量为19.5吨，可满足起重规定。70吨出杆26米工作幅度9米。此时起重量为18.5吨，满足吊装需求。3、第三节,由于重量和第二节相似高度略低，因此吊装办法和第二节相似，不另加阐明。4、1#转载点至主厂房栈桥钢构造安装工程，第二节斜廊长25米、宽3.5米、高2.8米、重17吨，安装高度为17米，该斜廊因安装安全规定也用两车抬吊方式完毕。用130吨和50吨吊车，50吨出杆20米，工作幅度为9米，此时起重量为15.5吨，可满足起重规定。130吨出杆26米，工作幅度10米、带配重30t，此时起重量为24.6吨，满足吊装需求；由于130t起吊重量不不大于物体自重，起吊时可多承担一某些重量，为 50t吊车留有安全吊重系数；。5、第二节,由于重量和第一节重量相似高度略低，因此吊装办法和第一节相似，不另加阐明。(注：若现场场地不够坚实或有其他障碍物影响，为吊装安全建议采用220吨吊车和130吨吊车两台车共同抬吊斜廊吊装方案。)四、吊装注意事项及单机最大吊重1、注意事项：钢桁架在起吊时应选取不不不大于5米/秒风速时进行吊装作业。吊装前应先在通廊两侧备两根风绳， 绳用4人拽绳。防止起高后摆动。起吊时应注意现场防护工作。由专业起重工指挥。按起重规则及安全操作规程缓缓起钩使物件就位。2、计算单机最大吊重： 0.82Q40.0（桁架自重）+0.1916（吊具自重） Q20.1t计算载荷Qj=k1Qk1不均衡载荷系数，取1.2。Qj=1.220.1t=24.12t五、需用吊具、吊绳计算如下：本工程拟选用公称抗拉强度为1550N/mm2钢丝绳作为起吊绳。查建筑施工手册，钢丝绳作为捆绑绳时，安全系数为810倍，取k=8，钢丝绳破断拉力换算系数为=0.82。钢丝绳长度计算：钢丝绳采用对绳捆绑吊装，见下图2.80m7.0m依照图示计算，单根钢丝绳套长度为10m。计算钢丝绳最小直径：本工程单机吊重Q1=Q12=40.00t2=20.00t=0.00kg依照公式Fg=（Fg）k式中：Fg钢丝绳破断拉力总和（KN） Fg容许拉力 k安全系数单根钢丝绳容许拉力Fg=（Q1g）4=（0.00 kg9.8N/kg）4=49.0KN依照公式可算出Fg=1049.0 KN0.82=597.6 KN。查钢丝绳数据表，选用32mm钢丝绳，32mm钢丝绳破断拉力总和为1245 KN597.6 KN。现场决定选用32mm钢丝绳，钢丝绳单重3.16 kg/m。15吨卡环4个、32mm千斤绳10米4根（其中32mm钢丝绳破断拉力为50吨）满足吊装需要，捆绑时采用护角保护千斤绳。六、在施工过程中要严格按照安装工程起重吊装施工安全技术办法执行。详细内容如下：1、凡参加施工人员，必要熟悉起吊办法和工程内容，按方案规定进行施工，并严格执行规程规范。 2、在施工过程中，施工人员必要详细分工，明确职责。在整个吊装过程中，要切实遵守现场秩序，服从命令听指挥，不得擅自离开工作岗位。 3、有吊装过程中，配备4部对讲机供现场吊装人员沟通使用；设有统一指挥信号，参加施工全体人员必要熟悉此信号，以便各操作岗位协调动作。 4、吊装时，整个现场由总指挥指挥调配，各岗位分指挥应对的执行总指挥命令，做到传递信号迅速、精确，并对自己职责范畴内负责。 5、在整个施工过程中要做好现场清理，清除障碍物，以利操作。 6、施工中凡参加登高作业人员，必要通过身体检查合格，操作时系好安全带，并系在安全位置。工具应有保险绳，不准随意往下扔东西。 7、施工人员必要戴好安全带和安全帽。 8、带电电焊线和电线要远离钢丝绳，带电线路距离应保持在2米以上，或设有保护架，电焊线与钢丝绳交叉时应隔开，禁止接触。 9、在吊装施工前，应与本地气象部门联系理解天气状况，普通不得在雨雪天、露天或夜间工作，如必要进行时，须有防滑、充分照明办法，同步经领导批准，禁止在风力不不大于六级时吊装，大型设备不得在风力不不大于五级时吊装。 10、 在施工过程中如需运用构筑物系结索具时，必要通过验算，可以安全承受且经批准后才干使用。同步要加垫保护层，以保证构筑物和索具不致磨损。 12、吊装前应组织关于部门依照施工方案规定共同进行全面检查，其检查内容为： （1）、施工机索具配备与方案与否一致； （2）、隐蔽工程与否有自检，互检记录； （3）、设备基本地脚螺栓位置（指预埋螺栓）与否符合工程质量规定，与设备裙座或底座螺孔与否相符； （4）、基本周边土方与否回填夯实； （5）、施工现场与否符合操作规定； （6）、待吊装设备与否符合吊装规定； （7）、施工用电与否可以保证供应； （8）、理解人员分工和指挥系统以及天气状况； （9）、其他准备工作如保卫、救护、生活供应、接待等与否贯彻。 经检查后确认无误，方可下达起吊命令，施工人员进入操作岗位后，仍须再对本岗位进行检查，经检查无误时，方可待命操作，如需隔日起吊，应组织人员进行现场保卫。 13、在起吊前，应先进行试吊检查各部位受力状况，状况正常方能继续起吊； 14、在起吊过程中，未经现场指挥人员允许，不得在起吊重物下面及受力索具附近停留和通过； 15、普通状况下不容许有人随同吊物升降，如特殊状况下确需随同步，应采用可靠安全办法，并须经领导批准； 16、吊装施工现场，应设有专区派员警戒，并用警戒绳设警戒线。非本工程施工人员禁止进入，施工指挥和操作人员均需佩戴标记，无标记者一律不得入内； 17、在吊装过程中，如因故中断，则必要采用办法进行解决，不得使重物悬空过夜； 18、一旦吊装过程中发生意外，各操作岗位应坚守岗位，严格保持现场秩序，并做好记录，以便分析因素。 七、运送与吊装安全组织机构项目部与吊装单位成立钢构造吊装安全小组，开展钢构造运送与吊装工作。负责组织、领导吊装施工任务实行，统一指挥、统一调度，责任明确。小构成员如下：项目施工单位： 组 长： 孟祥哲 副组长： 王 冰 牛东波 江广学 组 员： 李海涛 孟庆海 刘洪涛 高宝玉 徐 政 严新龙吊装单位：组 长：肖金龙组 员：各吊车操作人员 安全小组分工及职能组长孟祥哲、肖金龙:负责钢构造吊装组织安排。副组长王冰、江广学:负责项目部技术、质量管理及安全办法贯彻；提供安装必要资料。副组长牛东波：负责安全生产组织。成员刘洪涛、孟庆海:负责钢构造运送、吊装安全技术交底及组织人员配合。成员李海涛：质量检查进行分某些项工程自检评估。成员高宝玉、徐政、严新龙:负责做好钢构造吊装暂时用电检查，保证在安装过程中施工用电安全。附件：各车起重性能表220 吨 额 定 起 重 量 表主 臂臂长m配重75吨，支腿全伸，全方位作业幅度m13.818.122.426.731.0 35.439.74448.352.757.16132203.516014541451351301144.5135128121113925125120112110928061161101031039275607106989292867055508958884857964514642985797677735947434036107570686867544440.237.534.3271165626261615040.537.63532.6272312555554544636.5353230.2272314494948484232.731.229.527.82523164242424238.529.527.726.22523221837.536.5363526.524.723.622.62120.12031.93131.524.12221.520.619.518.9222726.828222019.318.71817.124242519.818.117.617.216.715.92621.622.518.516.51615.815.414.8282016.515.214.614.514.313.83017.915.214.213.513.513.312.8321413.112.412.312.311.93412.912.111.511.311.511361211.110.610.410.610.23810.2109.89.99.5409.59.29.19.28.9428.68.58.68.3447.97.987.8467.37.47.3486.96.96.7506.56.35265.8545.2564.7220 吨 额 定 起 重 量 表臂长m主 臂配重0吨，支腿全伸，全方位作业幅度m13.818.122.426.731.0 35.439.74448.352.757.16131703.515014541391351301144.5130126121113925121117112110928069085797270686076158555150494645845444138.83838.936.735.434.7934.8343330.630.831.229.528.828.228.31027.92726.82525.325.824.523.823.723.7271122.52322.220.621.121.820.620.119.920.227231219.418.717.217.918.617.517.117.117.327231413.813.712.513.2141312.812.813.125231610.1109.19.910.79.99.79.810.12322187.56.67.58.37.67.47.67.92120.1205.54.75.66.55.85.65.86.219.518.9223.24.154.44.24.44.81817.1242.93.83.23.13.33.716.715.9261.92.82.22.12.42.815.414.82821.41.31.6214.313.83017.91.313.312.83212.311.9343638404244464850525456130 吨 额 定 起 重 量 表（带配重）工作幅度(m)支腿全伸、后方、侧方作业13m22m31m40m49m3.0 1300003.5 1080004.0 960005.0 750006.0 5900043000295007.0 500003700027500240008.0 43200325500210009.0 3550028500235001900010.0 256001950017000111.0 230001650016000112.0 015500150001140013.0 1670015000135001030014.0 142001450012500980016.0 105001250011200850018.0 7800980010000760020.0 75008800660022.0 60007100600024.0 46505700560026.0 35004600510028.0 26003600440030.0 2800355032.0 2100280034.0 2150130 吨 额 定 起 重 量 表（不带配重）工作幅度(m)支腿全伸、后方、侧方作业13m22m31m40m49m3.0 950003.5 840004.0 710005.0 570006.0 48000043000295007.0 410003700027500240008.0 33000325500210009.0 2500023500235001900010.0 180001950017000111.0 150001650015500112.0 114000135001100013.0 10000111030014.0 80001000011000980016.0 500070008200850018.0 280050006000680020.0 34004500510022.0 21003100380024.0 11002100280026.0 1300190028.0 120070吨 额 定 起 重 量 表工作幅度(m)主 臂（m)支腿全伸、I缸伸至100、侧方、后方作业臂 长11.615.619.625.731.837.944.03.0 7000050000400003.5 630005000040000280004.0 560004700040000280004.5 5440004000028000180005.0 4800043800027000180005.5 43000390003600026000180006.0 3900037000340002500018000140006.5 3500033000315002400018000140007.0 300002870028700230001800014000100007.5 26500250002500021800014000100008.0 235002250022500210001750014000100009.0 1820018200182001850016000140001000010.0 1470014700153001450013000980011.0 122001220012700130001950012.0 1020010200110001150011000900014.0 7100820088009300800016.0 5300600067007200700018.0 470052005500590020.0 350040004300460022.0 31003300380024.0 23002500300026.0 17001190230028.0 1400180030.0 900140032.0 100004.08.08.08.08.08.00006.112.218.324.4倍率12995533吊钩70吨主吊钩50 吨 额 定 起 重 量 表主 臂工作幅度(m)支腿全伸、后方、侧方作业10.8m18.1m25.4m32.7m40m3.0 505003.5 44.0 370005.0 3020028000180006.0 245002350018000130007.0 199001940016800130008.0 1600015000148001230075009.0 11280011000750010.0 96001040010000730011.0 790088009000680012.0 655074507700630014.0 455054505900570016.0 40004600470018.0 30003550380020.0 21002700300022.0 230024.0 1450180026.0 1350副 臂工作幅度m支腿全伸、后方、侧方作业40+9.2m40+15m515305153010.0 350011.0 320012.0 30002400240014.0 270022002300150016.0 25001800140018.0 22001800170018001300100020.0 1700160016001200100022.0 1800150014001400110090024.0 1450140012501200100085026.0 120012001100110095082028.0 8501000900100088078030.0 55065070080080074032.0 45060070070034.0 450650吊装施工单位： 项目施工单位： 负责人： 负责人： 10月8日 10月8日
