复测分坑作业指引书

1、目
为提高架空电力线路工程施工技术水平，保证工程质量，特制定本作业指引书。
2、范畴
合用国网新疆塔城供电公司裕民县10千伏花政线绝缘化改造工程。
3、引用原则
《66 kV及如下架空电力线路施工规范》GB50061－1997
《架空配电线路施工技术规程》SDJ206－1987
《架空绝缘配电线路施工技术规程》DL/T601－1996
《架空绝缘配电线路施工及工程验收规程》DL/T602－1996
《农村低压电力技术规程》DL/T499－
《农村电网节电技术规程》DL/T738－
《新疆电力公司农村电网10kV及如下配网工程典型》
4、工作流程
4.1准备工作
4.1.1越野车1辆、DT-02经纬仪一台、塔尺一副、花杆若干节、100米钢转尺1个、50米皮尺1个、榔头1个、木桩
（依照工程量定）、对讲机一对、人员6人。
4.2经纬仪检查

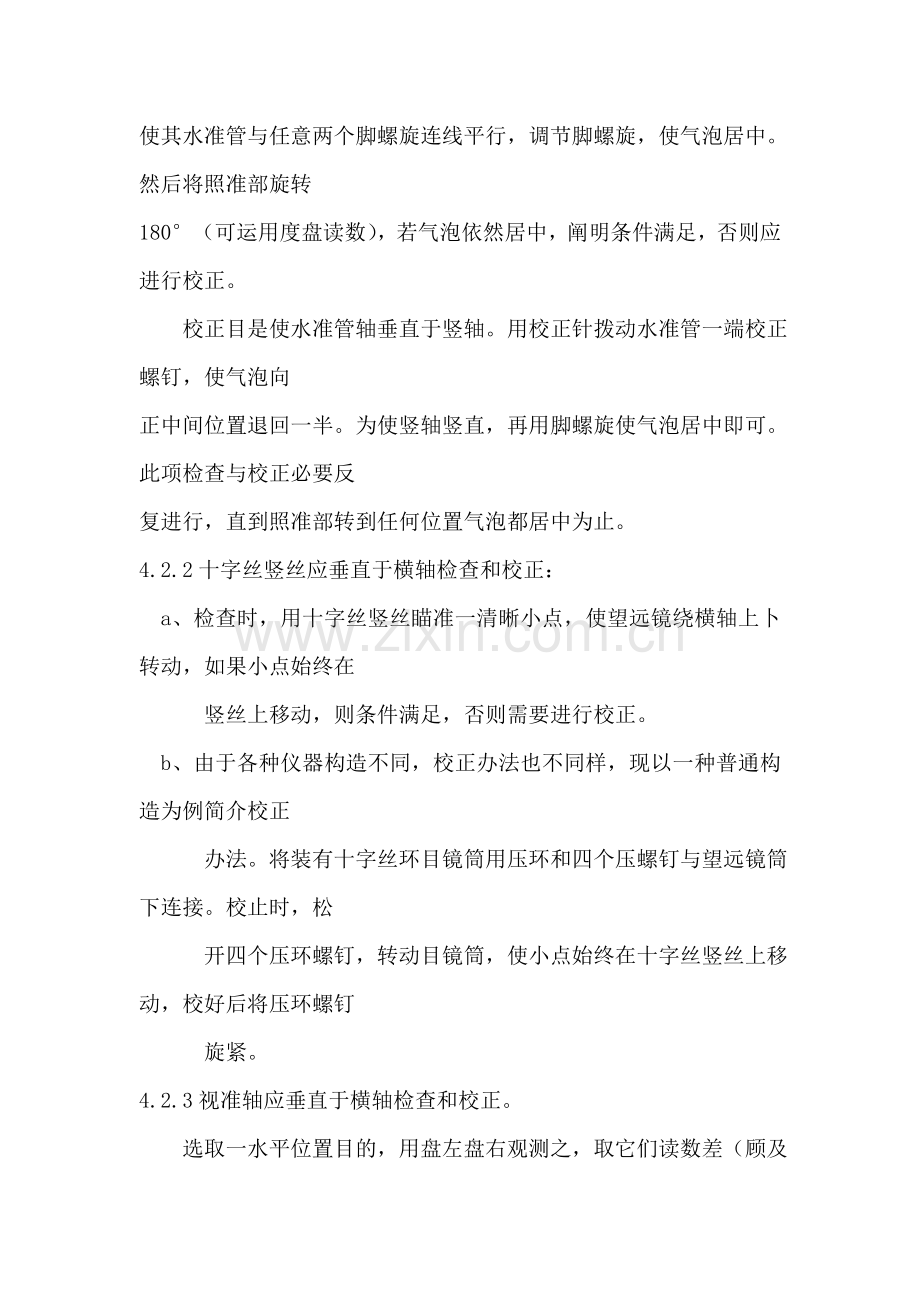

4.2.1照准部水准轴应垂直于竖轴检查和校正：检查时，先将仪器大体整平，转动照准部
使其水准管与任意两个脚螺旋连线平行，调节脚螺旋，使气泡居中。然后将照准部旋转
180°（可运用度盘读数），若气泡依然居中，阐明条件满足，否则应进行校正。
校正目是使水准管轴垂直于竖轴。用校正针拨动水准管一端校正螺钉，使气泡向
正中间位置退回一半。为使竖轴竖直，再用脚螺旋使气泡居中即可。此项检查与校正必要反
复进行，直到照准部转到任何位置气泡都居中为止。
4.2.2十字丝竖丝应垂直于横轴检查和校正：
a、检查时，用十字丝竖丝瞄准一清晰小点，使望远镜绕横轴上卜转动，如果小点始终在
竖丝上移动，则条件满足，否则需要进行校正。
b、由于各种仪器构造不同，校正办法也不同样，现以一种普通构造为例简介校正
办法。将装有十字丝环目镜筒用压环和四个压螺钉与望远镜筒下连接。校止时，松
开四个压环螺钉，转动目镜筒，使小点始终在十字丝竖丝上移动，校好后将压环螺钉
旋紧。
4.2.3视准轴应垂直于横轴检查和校正。
选取一水平位置目的，用盘左盘右观测之，取它们读数差（顾及常数180度)即得
两倍c值。如c值超标，则需校正。
B,校正时，设水平日标为A,盘左时读数为a＇左，盘右时读数为a＇右，若取盘左时c
符号为准，则它们对的读数；
a左＝a＇左一c
a右＝a＇右＋c
因 a右=a左士180°，
故 c =1/2 (a＇左一a＇右士180°）

配备水平度盘读数（盘右位置）等于a右一c或1/2｛a ＇右,+a＇左士180 °｝，此刻视准轴不对准A点，将十字丝环左右两校止螺钉一松一紧，移动十字丝环，使十字丝交点对准A点。
5.2.4横轴应垂直竖轴检查和校正：
a. 检查时，选取较高墙壁近处安顿仪器。以盘左位置瞄准墙壁高处一点P（仰角最佳
不不大于30°），放平望远镜在墙上定出一点m1。倒转望远镜，盘右再瞄准P点，又
放平望远镜在墙上定出另一点m 2.如果m 1与m 2重叠，则条件满足，否则需要
校正。
b. 校正时，瞄准，m1 m 2中点m，固定照准部，向上转动望远镜，此时十字丝交点
将不对准P点。抬高或减少横轴一端，使十字丝交点对准P点。此项检查校正也要重复进行，直至条件满足为止。
4.3复测
4.3.1依照平面图、杆塔明细表以及设计单位交桩，找到线路起点桩和其他某些转
角桩、定位桩或方向桩。定位分坑时，在有植被状况下，在规程规范在容许范畴内，先后
左右移动，不得破坏植被，如不得不破坏，应到有关部门办理手续。
4.3.2将经纬仪支在2＃桩上，一人拿花杆在前方转角桩或400m以外直线桩上，竖
立花杆给经纬仪定向；一人拿塔尺为前视到3＃桩，给经伟仪立塔尺；一人后视到1＃
杆位、拿花杆和塔尺给经纬仪立花杆，复核1＃、2＃、3＃桩位与否在一条直线上；立
塔尺测量1＃桩位标高；然后将经纬仪搬到3＃桩，前视塔尺到4＃桩、后视到2＃桩直
至将线路复测完毕。设计交桩后个别丢失杆塔中心桩，应按杆塔明细表上数据予以
补定，其测量精度应符合现行关于架空送电线路测量技术规定规定。
4.3.3复测线路时、遇到下列状况之一时，应查明因素予以纠正：
4.3.3.1某一杆塔中心桩位置以其相邻两个直线桩为基准，其横线路方向偏差不不大于
50mm。
4.3.3.2当采用经纬仪视距法复测距离时，顺线路方向两相邻杆桩中心桩间距离与设计
值偏差不不大于设计档离1%。
4.3.3.3转角桩角度植，用方向法复测时对设计值偏差不不大于1度30分。
4.3.3.4复测时对下列几处地形标高地进行重点复核。
1．地形变化较大，导线对地距离也许不够地形凸起点标高。
2．杆塔位之间被跨越物标高。
3．两相邻杆塔位相对标高。
4．以上复核值和设计比，偏差不应超过时应上报设计单位查明因素予以纠正。
4.4 分坑
4.4.1分坑前仔细阅读设计阐明书，杆塔明细表及杆型一览图。
4.4.2计算,拉线坑中心桩至位中心桩距离。如下图所示
a.、拉线坑中心桩至位中心桩距离。
b、拉线坑坑深。
c、入地角至拉线坑、坑沿距离。
d、拉线坑中心桩至坑沿距离。
e、拉线抱箍至地面距离。
f、入地角至中心桩距离。
β 、拉线入地度数　F﹦cegβ.e c=ctgβ.b a=f+c+b
a= cegβ.e+ ctgβ.b+d
d、随着拉盘宽度变化而变。
4.4.3直线杆分坑
4.4.3.1将经纬仪架地中心桩上整平，两人分拿花杆到先后寻找杆位桩给经纬仪定向。并复核三个杆位桩与否在一条直线上。
4.4.3.2经纬仪瞄准花杆定向后、锁住经纬仪水平别动，将水平度盘归零或90度信数：
4.4.3.3距经纬仪前方25m左右处定一方向桩，倒境处在盘左位置。
4.4.3.4松开水平度数盘制动，按照杆型组装图所示拉线水平度数。转动经纬仪使水平度数与杆型组装图度数一致，90°+e锁住水平度盘制动。
4.4.3.5两人拉皮尺、一人拿花杆在经纬仪操作者指挥下，按照f、c、a数据将定三个
木桩。再在拉线坑中心桩前5m处定一辅助桩；倒境重复上述程序，依次定下四个木桩，
倒境使垂直度盘处在盘左位置。
4.4.3.6松开水平度数盘制动，转经纬仪使水平盘数位于n .90°+e上：锁住水平度盘制
动；距前方25m处定一方向桩：旋转照准部180°：距前方25m左右定一方向桩；旋转照准部180°。
5.4.3.7两人拉皮尺、一人拿花杆在经纬仪操作者指挥下，按照f、c、a数据将定三个
木桩。再在拉线坑中心桩前5m处定一辅助桩；倒境重复上述程序，依次定四个木桩，
倒境使垂直度盘处在盘左位置。直线杆公坑完毕。
4.4.4 NW5°、N5°直线杆分坑。
4.4.4.1依照杆型组装图计算出f、c、a二个数据，经纬仪支在中心桩、整平。两人分别
拿下花杆立在中心桩先后两个杆位上；
4.4.4.2用方向复测中心桩角度值，所测角度值与设计值相差不不不大于1′30"。
4.4.4.3用经纬仪照准部瞄准前方桩位桩上花杆，锁住水平制动、水平盘归零。
4.4.4.4松开水平盘制动顺时针转动经纬仪、使度盘读数等于180°减去中心桩转角度数再除2：锁住水平度盘制动。两人拉皮尺、离中心25m左右处在经纬仪操作者指挥下定一辅助桩，并且用皮尺依照杆型一缆图b杆型杆根开尺寸量出杆位，在经纬仪操作者指挥下定出另一杆位；经纬仪照准部旋180°使垂直度盘处在盘右位置，重复上述环节定出另一杆位桩及辅助桩。
4.4.4.5将经纬仪移到了杆位桩上整平，瞄准以辅助桩定向，锁住水平度盘制动，水平
度盘归零。
4.4.4.6两人拿皮尺，一人拿花杆，一人拿木桩锤头，在经纬仪操作者指挥下，按照f、c、a数据依次定出三个桩；顺时针旋转经纬仪使度盘读数等于拉线水平角，锁住水平度盘制动，重复上述环节，定出另一拉线坑三个木桩。松开水平制动，逆时针旋转，使度盘读数等于360°减去拉线水平角，锁住水平度盘制动。
4.4.4.7将经纬仪移到另一杆位桩上重复6.2.4.6环节，定出此外两个拉线坑三个桩。
4.4.5 J 5一30 J W5一30 J 30一90 J w30一90杆型分坑
4.4.5.1依照杆型组装图、杆塔明细表上数据分加别计算出上述四种杆型f、c、a数据；将经纬仪架地中心桩上整平。
4.4.5.2两人分别拿上花杆，在中心杆先后两个位桩上给经纬仪定向；经纬仪照部瞄准
花杆，用方向法重测中心桩转角度数，其转角度数与设计转角度数差值不应不不大于1′
30″；瞄准一花杆、锁住水平制动、水平度盘归零：松开水平制动、顺时针转动经纬仪，
使水平度使度盘读数等于180°减去中心桩转角度数再除2。
4.4.5.3两人拉皮尺，一人拿锤头、木桩，一拿花杆。在经纬仪操作者指下，距中心桩25m左右处定1#辅助桩。内角为1#辅助桩、依照杆型根开尺寸定出位桩。（设计中有偏心横担需要计算偏心值，如内角杆位桩加偏心值；如定外角杆桩位减偏心值。）经结帐仪照准部旋转180°使垂直度盘处在盘右位置，重复上述环节，定出另一杆位桩及年2#辅助桩(2#为外角辅助桩）。
4.4.5.4将经纬仪移到桩位上整平，为2#辅助桩定向，锁住水平制动，水平度盘归零。
4.4.5.5松开水平制动依照f、c、a数据；两人拉皮尺，一人拿锤头、木桩，一拿花杆。经纬仪逆时针旋转水平度盘读数等于360°减去拉线水平角，锁住水平度盘。在经纬仪操作者指挥下依次定出f、c、a三个桩。经纬仪顺时旋转，使水平度盘读数等于拉线水平角，锁住水平度盘。在经纬仪操作者指下依次定出f、c、a三个桩。
4.4.5.6将经纬仪移到桩位上整平，为2#辅助桩定向、锁住水平制动，水平度盘归零。松开水平制动依照f、c、a数据；两人拉皮尺，一人拿花杆、一人拿锤头、木桩，经纬仪逆时针旋转水平度盘读数等于360减去拉线水平角，锁住水平度盘。在经纬仪操作者指下依次定出f、c、a三个桩。经纬仪顺时旋转，使水平度盘读数等于拉线水平角，锁住水平度盘。在经纬仪操作者指下依次定出f、c、a三个木桩。定出另一种杆位，两个拉线坑位置。
