洗车池综合项目施工专项方案.doc

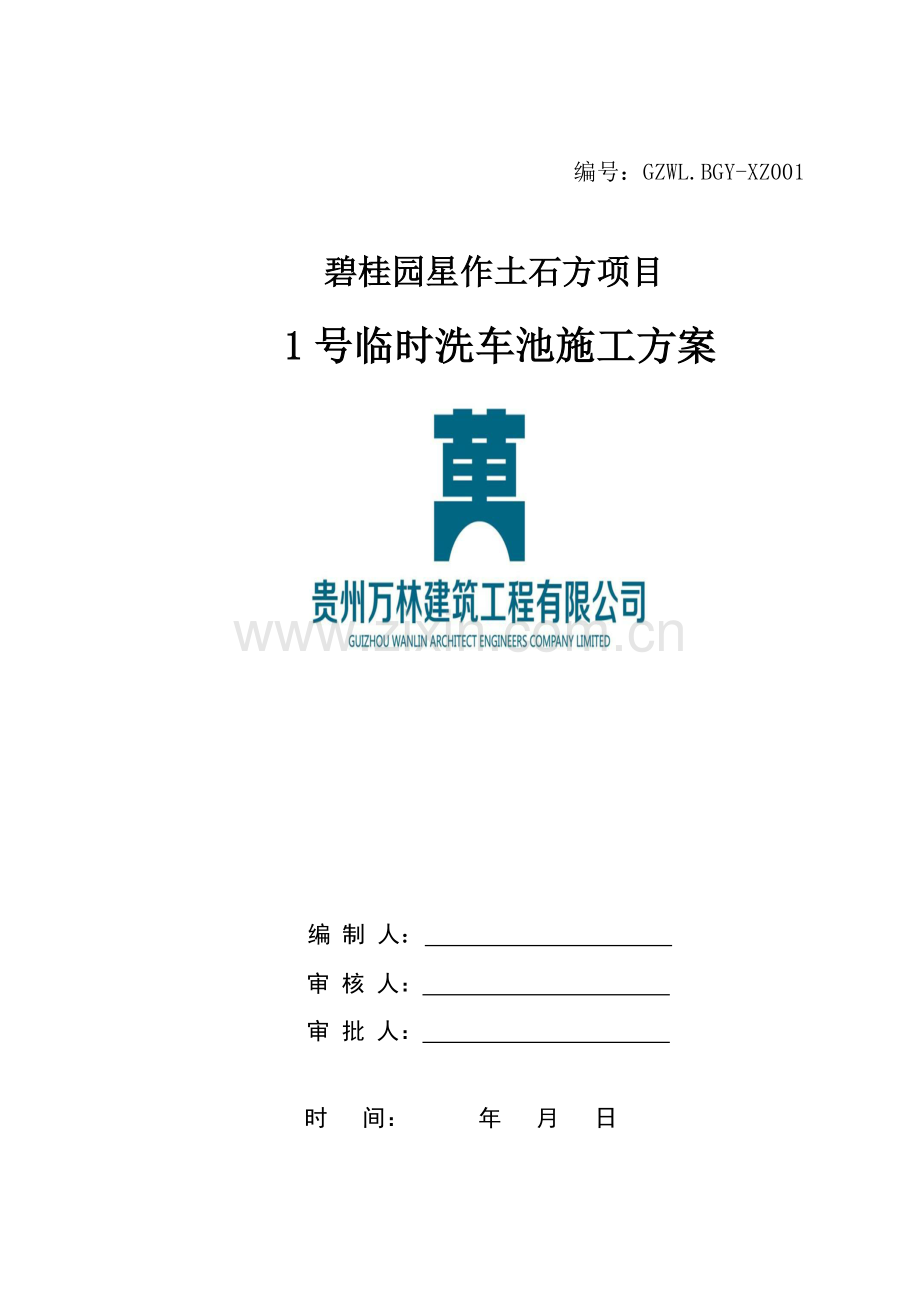

编号：GZWL.BGY-XZ001碧桂园星作土石方项目1号临时洗车池施工方案 编 制 人： 审 核 人： 审 批 人： 时 间： 年 月 日 目 录第一章 工程概况2b5E2RGbCAP第二章 1号临时洗车池准备工作及施工2p1EanqFDPw第一节 土石方开挖施工2DXDiTa9E3d1.地质情况2RTCrpUDGiT2.拟投入设备及人员配置25PCzVD7HxA3.土石方开挖关键施工方法及技术方法3jLBHrnAILg4.安全文明施工方法5xHAQX74J0X第二节 1号临时洗车池位置5LDAYtRyKfE1.土方开挖具体位置5Zzz6ZB2Ltk2.土方开挖平面图6dvzfvkwMI13洗车池平面位置8rqyn14ZNXI第三节 洗车池施工9EmxvxOtOco1.临时洗车系统9SixE2yXPq52施工次序96ewMyirQFL3施工方法9kavU42VRUs4. 沉淀池、集水池11y6v3ALoS895. 洗车池11M2ub6vSTnP6. 洗轮机安装110YujCfmUCw7. 洗车池进出口道路施工12eUts8ZQVRd第四节 洗车池管理12sQsAEJkW5T1.洗车程序122洗车池保养和维护12 第一章 工程概况1.碧桂园星作项目在贵州省贵阳市遵义路和解放路交汇处东北侧，场地标高介于1060.0至1061.7之间。地下室底板垫层地面标高为1054.35(地下室底板标高为1054.7)，高于1054.35标高土体应于清除，土石方开挖深度约67米。GMsIasNXkA2.本项目土石方工程施工面积约3.1万平方米，土石方工程开挖量约20万立方米，现场回填方量约0.8万立方米，弃土（石）方量约为19.2万立方米，现场无可用种植土,种植土工程另行发包处理。TIrRGchYzg第二章 1号临时洗车池准备工作及施工第一节 土石方开挖施工1.地质情况本工程基坑开挖范围内土层分布第层人工回填土、第为粉质粘土，第层为中风化白云岩。场地地势较平坦，地基水平方向分布较稳定，无影响场地整体稳定性不良地质作用，场地土为中性土属三类场地土。7EqZcWLZNX2.拟投入设备及人员配置土石方开挖及洗车池需设备及人员配置见下表：设备及人员配置表序号机械、人员劳动力数量1挖掘机1台2自卸式载重汽车5台3潜污泵3台4水准仪1台5全站仪1台6高压水枪2支7清洗机2台8洗轮机1套9增压抽水泵1台10挖掘机司机2人11运输车司机5人12测量员2人13基坑清土工人4人14降水工人2人3.土石方开挖关键施工方法及技术方法测量人员做好技术准备，并随时跟踪挖土标高，加强边线控制，严禁超挖。 依据市政管线单位提供图纸及现场指认管线分布情况进行仪器探测判定管线位置再开挖探坑。确定现场管线具体位置及埋藏深度，用红油漆标注。机械开挖前先人工挖1.2米深、0.5米宽探坑，经管线单位确定没有市政管线再机械大面积开挖。开挖时暴露出来管线周围填砂保护，确保管线不被破坏，如和以后施工工作面发生冲突联络管线所属单位进行迁改。 lzq7IGf02E3.1土石方开挖工艺步骤破除表层混凝土（或大渣层）基坑土石方开挖（外运）测量边坡防护地基换填修筑洗车平台3.2土方开挖方法3.2.1开挖时可采取挖机配合自卸装载汽车由高至底逐层开挖。开挖时沿路线方向开便道，便道纵坡应确保自卸汽车在正常情况下能顺利运走土方，同时因地制宜考虑错车处。zvpgeqJ1hk3.2.2挖土过程中出现岩层及地下构筑物时，用机械破碎，破碎后石方采取挖掘机装车，自卸汽车运输。3.2.3开挖时，开挖边线位置做出显著标志（撒石灰线或插标杆），预防超挖。3.3土方开挖放坡。边坡防护3.4.施工中应注意问题3.4.1挖土过程中如出现土体较大位移，应立即停止挖土，分析原因并采取有效方法。3.4.2晚上现场放坡位置均视情况放置一定数量照明灯及散光灯和警戒灯。4.安全文明施工方法4.1开挖时应派专员进行基坑监测，出现不良现象立即处理预防发生坍塌事故。 4.2要时刻注意边坡稳定性，在雨后要仔细观察土壤情况, 如发觉有裂缝、鼓包、滑动等现象，要立即排除险情后方可施工。 NrpoJac3v14.3土方开挖周围搭设防护栏（单排），1.5m高，刷黄黑相间油漆，边坡喷浆。第二节 1号临时洗车平台位置1. 土方开挖具体位置序号图片说明11号洗车池洗车位置2.土方开挖平面图平面图说明紫色方框为洗车池位置3洗车平台平面位置洗车平台平面示意图 说明第三节 洗车池施工 1.临时洗车系统1.1洗车池采取一台增压抽水泵、一台泥浆泵、两支高压水枪、两台清洗机、洗轮机一套。1.2适用车型：渣土矿粉运输车辆、混凝土罐车、混凝土泵车、轮式装载机等工程车辆。2施工次序放线原地面上挖槽过滤池、集水井洗车槽人工洗车平台排水明沟面层批荡养护3施工方法洗车平台效果图洗车平台平面图以下：4. 沉淀池、集水池依据需要现场设置一、二级沉淀池和集水池，尺寸为3000 mm x 3000mm x 3000mm，基坑开挖采取机械挖土人工配合，机械挖土完成后人工找平，依据现场土质情况开挖坡比设置为1 : 0.50.75。找平后浇筑200mm厚C30混凝土。池壁支木模板，模板安装完成后用钢管加顶托支撑，打200mm厚C30混凝土，并洒水养护3天。一、二级沉淀池和集水井上方铺设14单层双向间距为150mm钢筋网片，并在池壁两边安装高度1.2米防护栏杆，刷黄黑相间油漆。洗车池靠近工地大门旁设置沉沙池，预防冲洗车辆泥沙流至工地外，影响周围居民正常生活。沉沙池采取3米长、3米宽、3米深24墙砖砌结构，并用M7.5砂浆抹面。1nowfTG4KI5. 洗车平台原地面为同一水平面上，在原地面上按纵断面图挖除土方，用作人工洗车平台，洗车平台入口安装1条300 mm x 4000mm减速带降低车辆速度进出洗车平台，人工洗车平台预埋200mm x 100mm 槽钢用作排水沟，为了预防在洗车过程中污水往两边溢出，在人工洗车平台两边修建挡水墙（宽200 mm高600-1300 mm），先绑扎14双层双向间距为150mm钢筋，钢筋绑扎完成后支木模板，浇筑C30混凝土，并洒水养护3天。fjnFLDa5Zo6. 洗轮机安装在蓄水池后修建长度3米自动洗车系统，为方便冲洗车底及货箱。洗轮机采取锚固安装，将其固定在3米平台上。其安装图以下：tfnNhnE6e5洗轮机安装图7. 洗车池进出口道路施工因为1号临时洗车池拟建于现有地平上，该路段无法满足车辆进出场承载。需对洗车池进口段道路基础换填0.8米（依据开挖后揭露地质情况现场确定），换填取材优先考虑开挖破碎岩石及地下构建物，场地换填材料不够再外购。换填后浇筑C30混凝土，道路硬化宽度7米，硬化长度以现场实际收方为准。出口至解放路段道路为原桥梁基坑回填区域，无法满足车辆进出场承载，需作加强处理，拟采取浇筑30cm厚C30混凝土，内设双层双向钢筋网片，钢筋为横向20150mm，纵向为16200mm，道路宽度大于6.5m.HbmVN777sL第四节 洗车平台管理1.洗车程序车辆进入洗车槽洗轮机冲洗和人工冲洗泥水进入排水沟沉定池集水井水循环利用2洗车平台保养和维护为了有效地利用洗车系统，达成运土车辆不污染道路目标，应加强日常管理和维修。2.1每日检验蓄水池内水位，检验池内是否有漂浮杂物，有漂浮杂物应立即清理。2.2预防排水沟发生堵塞，应立即清理排水沟里面淤泥。2.3沉淀池清淤依据现场需要采取污水泵和人工配合清理。清理工程量以现场签证为准。2.4外运土方保洁人员安排保洁人员具体分工表序号劳动力人数备注1洗车工2出土车辆车轮冲洗。2清理工1清理车厢悬挂泥土，覆盖车棚3清扫工3大门口泥土清扫1人，沿途道路清扫2人4洒水车驾驶员1清理路面需沿途洒水5交通指挥员3解放路进工地入口处指挥1人，洗车池位置1人，沿途道路交通指挥1人
