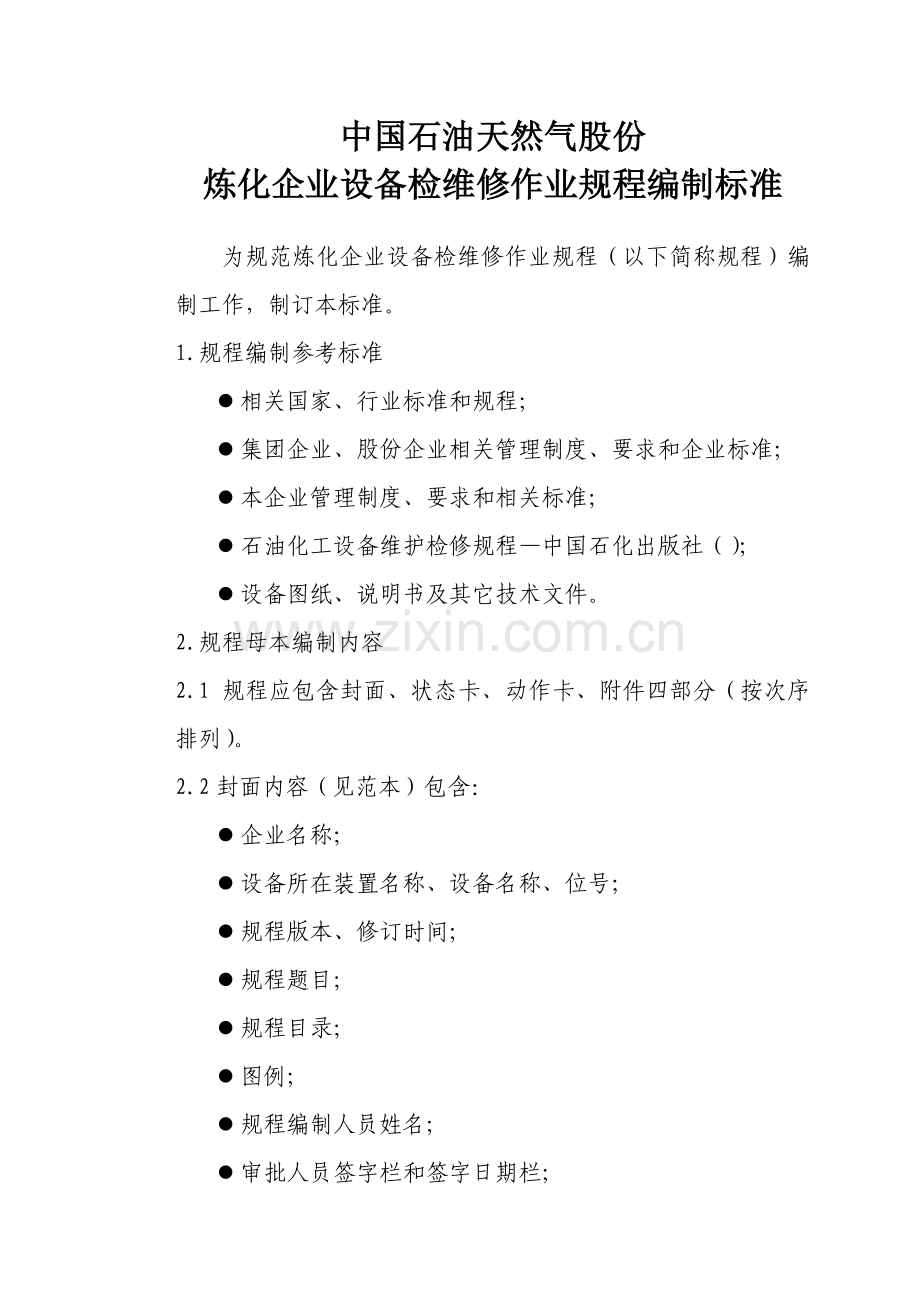

中国石油天然气股份
炼化企业设备检维修作业规程编制标准
为规范炼化企业设备检维修作业规程（以下简称规程）编制工作，制订本标准。
1.规程编制参考标准
l 相关国家、行业标准和规程；
l 集团企业、股份企业相关管理制度、要求和企业标准；
l 本企业管理制度、要求和相关标准；
l 石油化工设备维护检修规程—中国石化出版社（）；
l 设备图纸、说明书及其它技术文件。
2.规程母本编制内容
2.1 规程应包含封面、状态卡、动作卡、附件四部分（按次序排列）。
2.2封面内容（见范本）包含：
l 企业名称；
l 设备所在装置名称、设备名称、位号；
l 规程版本、修订时间；
l 规程题目；
l 规程目录；
l 图例；
l 规程编制人员姓名；
l 审批人员签字栏和签字日期栏；

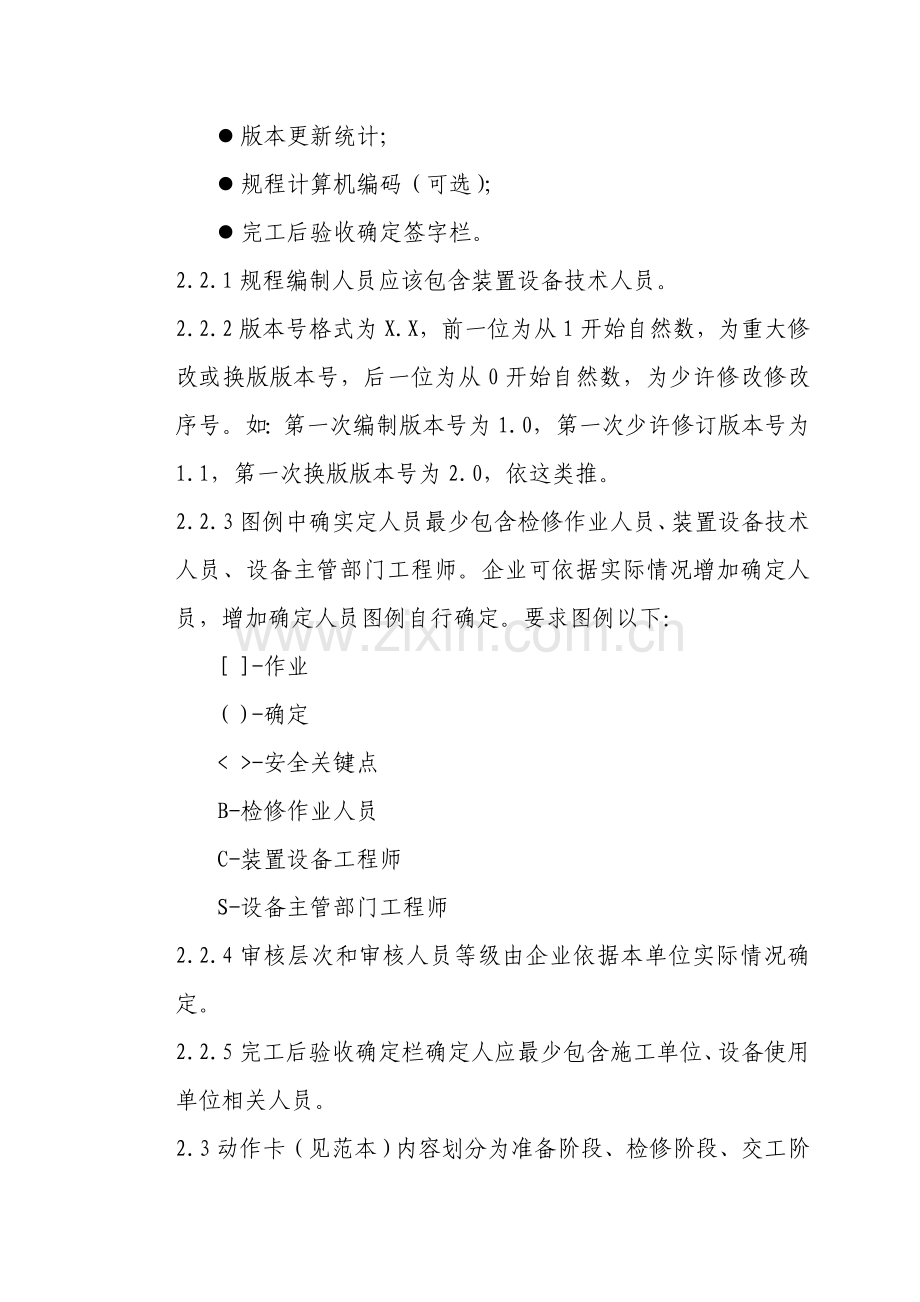

l 版本更新统计；
l 规程计算机编码（可选）；
l 完工后验收确定签字栏。
2.2.1规程编制人员应该包含装置设备技术人员。
2.2.2版本号格式为X.X，前一位为从1开始自然数，为重大修改或换版版本号，后一位为从0开始自然数，为少许修改修改序号。如：第一次编制版本号为1.0，第一次少许修订版本号为1.1，第一次换版版本号为2.0，依这类推。
2.2.3图例中确实定人员最少包含检修作业人员、装置设备技术人员、设备主管部门工程师。企业可依据实际情况增加确定人员，增加确定人员图例自行确定。要求图例以下：
[ ]-作业
( )-确定
< >-安全关键点
B-检修作业人员
C-装置设备工程师
S-设备主管部门工程师
2.2.4审核层次和审核人员等级由企业依据本单位实际情况确定。
2.2.5完工后验收确定栏确定人应最少包含施工单位、设备使用单位相关人员。
2.3动作卡（见范本）内容划分为准备阶段、检修阶段、交工阶段。
2.3.1检修准备阶段编写动作内容应包含：
l 工机具、材料、备件准备情况描述及确定；
l 时间、人员安排及确定；
l 相关票、证、书办理审批情况及确定；
l 生产交检修作业条件确定；
l 现场作业环境及安全方法落实情况确定；
l 上次设备检维修情况及相关图纸资料准备情况确定。
2.3.2检修阶段动作内容应包含：
l 检修作业关键状态；
l 每一状态下关键步骤；
l 每项步骤关键作业；
l 每个状态、每个步骤、每项作业需要确实定；
l 每个状态、每个步骤、每项作业必需注意安全事项或安全方法；
l 每个状态、每个步骤、每项作业或确定及安全方法完成标识；
l 每个状态、每个步骤、每项作业或确定及安全方法完成确实定人签字。
l 每个状态、每个步骤、每项作业前标识三位数字作业次序编码、动作及确定人图例。作业次序编码第一位表示状态，检修准备阶段第一位为0；第二位表示步骤；第三位表示作业。
l 每个状态前包含状态框图，框图内文字内容包含状态编码和状态简明描述，分上下两行显示。
2.3.3交工阶段动作内容应包含：
l 清理现场情况；
l 检修交生产条件及确定；
l 试车、验收确定；
l 相关票、证、书封闭确定。
2.4状态卡（见范本）是检修作业规程纲目，仅包含检修作业关键状态和每一状态下关键步骤，状态框图和动作卡相同。
2.5附件可包含以下内容：
l 设备及关键零部件图纸资料；
l 所需工机具清单；
l 材料备件准备清单；
l 备件更换统计；
l 相关验收标准数据；
l 拆卸检验统计和安装数据统计；
l 最终验收统计。
3.确定点设置
l 人行为：对一些步骤或操作，应以人为关键进行控制；
l 物状态：对于一些步骤或操作，应以物为关键进行控制；
l 安全关键点：包含检维修安全关键控制点；
l 质量关键点：直接影响检修质量，需要进行控制关键步骤；
l 关键操作：对于一些作业步骤，需确定后再进行下一步操作，应设为确定点；
l 技术间歇：步骤之间必需有技术间歇时间；
l 新工艺、新技术、新材料应用；
l 负荷试车。
4.规程母本格式
4.1纸张为A4规格，竖向打印。
4.2检修作业规程全部正文字体和规格要求一致，文字大小为五号字，字体为宋体。
4.3页眉表框分为三列（见范本），左侧为中国石油标志和企业名称，左右排列；页眉中间表框内上部为文字“设备检维修作业规程”，下部是装置名称、设备名称和位号；页眉右侧上部为规程版本号和页码（封面页码为第1页），下部为最近修订日期。
4.4 页脚为警告提醒“本检修作业规程属XX版权全部，未经许可，不得复制或外传”，“XX”为企业名称。
4.5规程每页（包含封面）页眉页脚格式和内容要求统一。
4.6全部状态框图居中部署，尺寸：长×高 120×14mm，假如文字多高度能够增加，状态框图内文字居中排列。
4.7全部作业次序编码和图例间空2格，图例和作业内容间空两格，居左排列。
4.8确定人签字位置另起一行，居右排列。
4.9行间距采取1.25倍行间距，图框和文字内容之间空一行。
4.10状态卡和动作卡准备阶段、检修阶段、交工阶段文字在对应内容上面，单独成行，居中排列，上下各空一行。
4.11数据表和简图可依据具体情况选择放在规程内容或附件中。若放在规程附件中，在规程动作内容后应注明附件号。
5.规程子本格式及内容
5.1子本相对母本区分以下：
l 右侧表框中编制日期改为子本生成日期。
l 规程封面题目后增加“（子本）”。
l 编制人员栏、审批人员栏填写子本编制和审批人员。
5.2子本其它内容、格式和母本相同。
附录 名词解释
状态：是指在检维修作业过程中，进行到一定阶段形成相对稳定状态。
步骤：是指两个状态之间能够连续实施动作，或针对同一零部件连续动作。
作业：是指完成一个步骤需要若干个检修动作。
确定点：是指需要进行签字确定控制点。
范本：为规程编写提供格式、内容参考标准规程。
