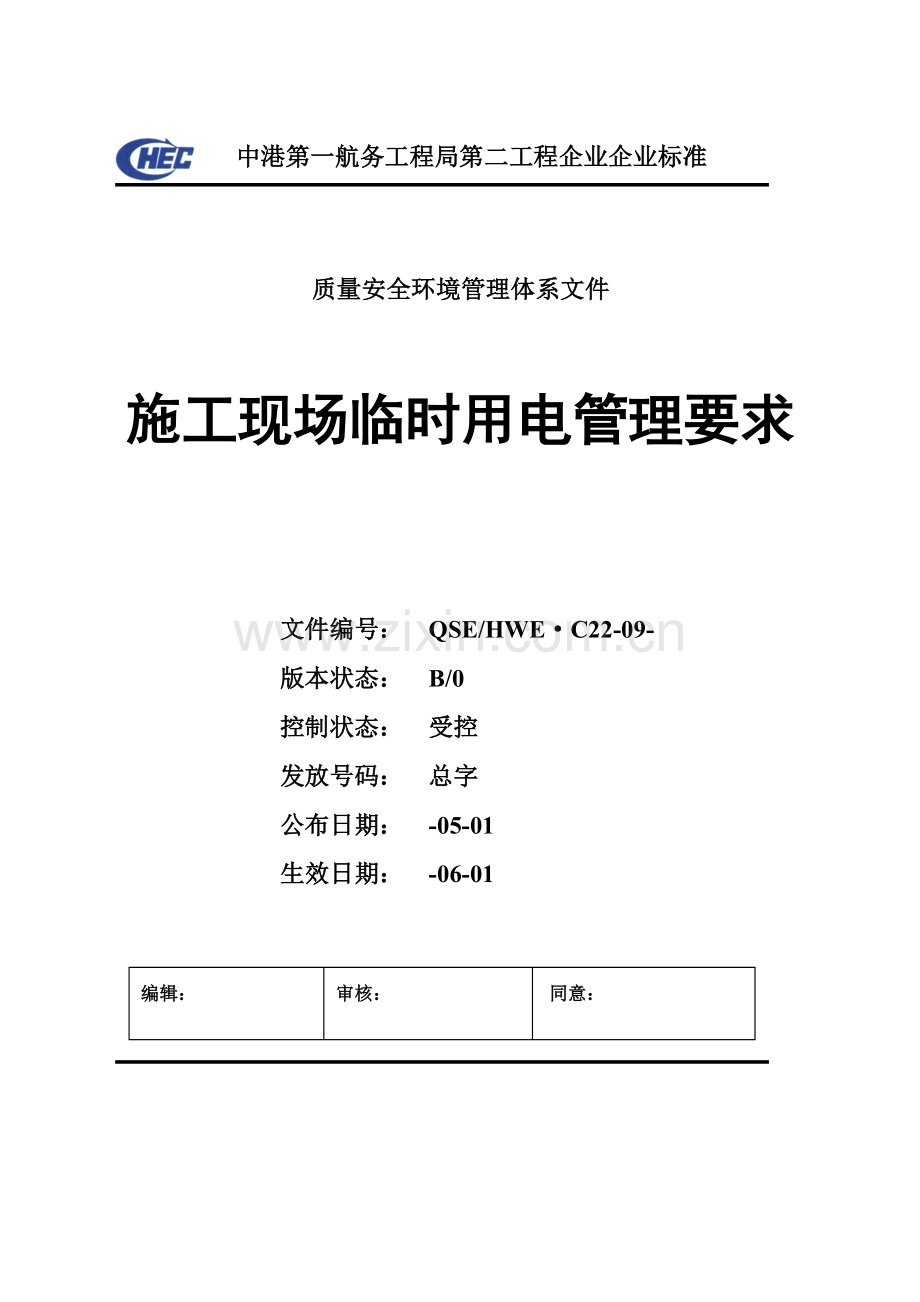

中港第一航务工程局第二工程企业企业标准 质量安全环境管理体系文件施工现场临时用电管理要求文件编号： QSE/HWEC22-09-版本状态： B/0控制状态： 受控发放号码： 总字公布日期： -05-01生效日期： -06-01编辑： 审核： 同意：中港第一航务工程局第二工程企业 编制1 总则11 为加强施工现场临时用电及安全技术管理，保障施工现场用电安全，预防发生触电事故，特制订本要求。12 本要求适适用于企业属单位承建各类工程施工现场。2 制订依据 施工现场临时用电技术要求遵照下列现行国家标准、规范要求： GB50194-93建设工程施工现场供电安全规范 GB3787-83手持式电动工具管理、使用、检验和维修安全技术规程 GB3805-83安全电压 GB13955-92漏电保护器安装和运行 GB6829-86漏电电流动作保护器 JGJ46-88施工现场临时用电安全技术规范 JGJ59-99建筑施工安全检验标准3 用电安全管理职责分工31 企业职责311 安技部门3111 负责落实、实施施工现场临时用电安全管理要求，并对施工现场临时用电安全管理情况进行监督检验。 3112 负责组织电气技工安全技术培训考评，并办理安全技术操作证和建档管理工作。3113 负责组织相关部门进行定时(不定时)电气专业安全检验或检测工作。3114参与施工现场临时用电施工组织设计)及安全用电技术方法审查。3115负责组织因触电而造成伤亡事故调查、分析、处理及统计汇报工作。312工程部门3121 负责组织和(施工组织设计)同时实施施工现场临时用电施工组织设计)编制、审批工作，并按企业要求报企业审批。3121 在检验施工生产过程同时，检验安全用电和施工现场临时用电施工组织设计)中技术方法落实情况。3122 参与施工现场因为电气事故引发人身、机械设备事故调查、分析、处理工作。313 船机(动力)部门3131 负责对(施工现场临时用电施工组织设计)及安全用电技术方法审核。3132 组织对施工现场机械设备临时用电安全管理检验工作。3133 负责组织因电气而发生机械设备事故调查、分析、处理及统计上报工作。32 项目经理部职责321 项目经理对施工现场临时用电安全管理工作负直接领导责任。322 项目经理部应明确相关部门责任人或指定专员负责施工现场临时用电安全工作，做到有计划、有方法、有检验、有统计。32. 3 编制(施工组织设计)同时，编制(施工现场临时用电施工组织设计)，并按企业、企业相关要求办理审批和报备。324立即向企业和相关部门汇报因电气事故造成人身、机损事故。并配合对事故调查和处理。4 (施工现场I临时用电施工组织设计)编制要求41 临时用电设备在5台及以上或设备总容量在50kw及以上工程，应编制施工现场临时用电施工组织设计)并编制安全用电技术方法及电气防火方法。42 (施工现场临时用电施工组织设计)编制内容421 现场勘测，确定电源进线，变电所(台)、配电箱位置及线路走向。422 负荷计算、变压器选型、确定线截面规格。423 绘制电气设备部署平面图和供电系统图。424 绘制临时用电施工图，并作为临时用电施工依据。43 施工现场临时用电安全技术档案内容431 施工现场临时用电施工组织设计)或用电安全技术方法及电气防火方法全部资料。432 临时用电工程技术交底相关资料。433 修改或补充临时用电施工组织设计或用电安全技术方法资料。434 临时用电工程检验验收资料。5 电气专业人员管理51 持证操作511 从事电气作业电气技工(包含船舶电工)、技术人员必需持有地方主管部门签发和本岗位相符安全技术操作许可证，方可上岗作业。512 安装、维修、拆除临时用电设施必需由持证电气技工完成。52 从事电气作业人员必需做到以下要求521 熟悉电气设备性能和安全运行、维护知识。522 严格实施企业颁建筑施工安全技术操作规程)中“电工安全操作规程”各条款。523 电气作业所用工具、仪表、仪器必需确保绝缘良好，并定时进行校核检测。524 拉闸停电或合闸送电严禁口头约时，必需书面通知施工现场责任人，并遵守挂标志53 电气设备使用人员必需做到以下要求531 掌握安全用电基础知识，熟悉本岗位操作规程，按要求穿戴对应劳动防护用具。532 负责维护设备负荷线、电源线、保护零线和开关箱，使其处于良好状态，发觉问题立即汇报相关人员。533 严禁带电移动用电设备或用电设施(手持式电动工具、小型可移动式工具除外)。53，4 电器设备用毕必需拉闸断电，工作结束锁好闸箱门。6 临时用电技术防护方法61 新开工程施工现场采取电源中性点直接接地供配电线路中必需采取TN护系统。S接零保611 保护零线(PE)由变压器工作零线或总配电箱第一级漏电保护器电源侧零线引出后，形成三相五线。612 自总配电箱处反复接地后，该供配电系统内保护零线(PE)及工作零线(N)应严格分开，严禁混用。(见图1)613 保护零线(PE)在总配电箱、线路中端及末端做反复性接地不应少于3处，其每处接地电阻R10n。614 保护零线(PE)截面不能小于工作零线(N)截面，且要采取满足机械强度要求多股铜芯线材。615 在同一供配电系统内严禁一部分用电设备采取接零保护，另一部分设备采取接地保护。616 保护零线(PE)一律采取黄绿双色线。严禁用黄绿双色线作负荷线。62 配电箱、开关箱制作、配置、接线、使用和维修保养。621 配电箱、开关箱应采取铁板或优质绝缘材料制作，铁板厚度应大于15mm，箱内电器应安装在金属或非木质绝缘安装板上。622 按三级配电、二级保护要求，施工现场应设置总配电箱、分配电箱和开关箱，其箱内电器配置、接线应符合规范要求。6221 总配电箱内必需装设总隔离开关和分路隔离开关，总熔断器和分路熔断器(刀熔开关)。若实施第一级保护应装设总漏电保护器或分路漏电保护器。工作零线和保护零线分别接至专用端子板上再输出。动力和照明配电应分别设置。(见图2)6222 分配电箱内应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器。如总配电箱内装有漏电保护器，则分配电箱内可不装漏电保护器。(见图3)6223 开关箱是每台用电设备必需设置专用设置，其内部电器配置实施一机、一闸、一保护。(见图4)623 配电箱使用和维护6231 施工现场中使用固定式配电箱、开关箱下底面和地面垂直距离大于115m；移动式分配电箱、开关箱下底面和地面垂直距离大于06m，小于15m。3m，小于6232 配电箱、开关箱应统一编号，箱内有接线系统图，分路标识，所控用电设备名称。6233 配电箱、开关箱内外保持整齐、干燥且防雨，严禁放置杂物，箱门应配锁，并指定专人负责管理。6234 配电箱、开关箱进出线口应设在箱体底部，进出线应有防护方法，箱内电器、线路严禁带电部位裸露。6235 配电箱、开关箱金属箱体，必需有可靠接零保护，并置于显著易查部位。其箱内金属安装板、电器金属外壳应和箱体作可靠电气连接。63 配电箱、开关箱中漏电保护器漏电动作电流选择。631 总配电箱内各路漏电保护器漏电动作电流应依据线路长短、设备多少，可选100300mA，动作时间01S低灵敏度延时型漏电保护器，或对干、支路测定后漏电电流，合理选择漏电保护器。632 分配电箱内各路漏电保护器漏电动作电流可依据实际选择5075mA，动作时间01S。533 开关箱内漏电保护器，属末级保护，其漏电动作电流应30mA，动作时间01S。64 电焊机641 电焊机一次侧电源线长度应小于5m，电焊机二次侧电缆长度应不大地30m，且进出线处必需设置防护罩。642 电焊机外壳必需做接零保护。643 电焊机一次侧应装漏电保护器，二次侧应装降压保护器或安装弧焊机触电保护器(一次和二次均能保护)。65 临时照明651 施工现场照明灯具高度距地面不得小于2，5m，其金属结构部分必需作接零保护，并在照明回路中安装漏电保护器。652 用于企业部照明工作行灯，必需依据使用场所选择不相同级安全电压其变压器必须使用双绕组隔离变压器。65。3 每条照明线路上灯具(插座)室内不多于20只，室外不多于10只。654 照明线路上开关应能同是切断相线和零线，不得使用单级开关。655 照明开关应有显著开合位置，即上开、下闭。相邻开关插座相位应为左孔零线、右孔相线、上部孔为(PE)保护零线。656 照明线路熔体额定电流应为正常额定电流115倍，不应超出20A。7 施工现场临时用电设施管理71 施工现场临时变压器必需设有安全围栏并有显著警示标牌。72 电线或电缆敷设时在有可能受外力损伤部位，应加有符合安全技术要求防护措多个单位在同一现场施工，其共用电气线路，配电箱要有明确责任分工。船舶施工接岸电应配置专用闸箱，或由施工单位电工指定闸箱，按要求接装电缆。75 施工现场严禁私拉乱接电线和电缆，室内配线必需用绝缘导线，并用瓷瓶、瓷夹等敷设。8 漏电保护器管理81 为确保漏电保护器安全运行，购置漏电保护器必需符合国家标准(Q3682986)，并经国家相关部门认证，由单位安技部门认可，到指定或定点厂商购置。82 漏电保护器投人运行后，使用单位应建立运行统计，并建立对应管理制度。(见附录1)83 漏电保护器投入运行后，每个月需在通电状态下，按动试验按钮，检验其动作是否可靠，并将检验情况记人运行统计，雨季应增加试验次数。84 为检验漏电保护器在运行中动作特征，每六个月应定时进行动作特征试验。84。1 特征试验项目8411 测试漏电动作电流值8412 测试漏电不动作电流值8413 测试分断时间85 漏电保护器须经专门培训电气技工按使用要求进行安装。86 发觉有问题漏电保护器不得随意拆检，应送交生产厂家或经培训认可技术人员进行检修。9检验和考评91 电气技工每七天应对施工现场配电箱、开关箱进行一次巡查，发觉问题立即进行整改，并将周巡检验情况记人“配电箱周巡检验统计”(见附录2)。92 项目经理部负责安全专职人员每个月对施工现场临时用电设施进行一次检验，并将检查情况记人“施工现场临时用电检验表”。(见附录3)93 企业季度安全检验对相关施工现场临时用电存在问题也应填人“施工现场1临时用电检验表”中。(见附录3)94 企业组织电气专业检验按“施工用电检验评分表”内容进行检验考评。(见附录4)9. 5企业组织安全检验对该标准实施情况及相关检验统计进行检验考评。附加说明：本标准由企业安技处起草 本标准关键起草人：苏国栋 本标准由企业安技处负责解释
