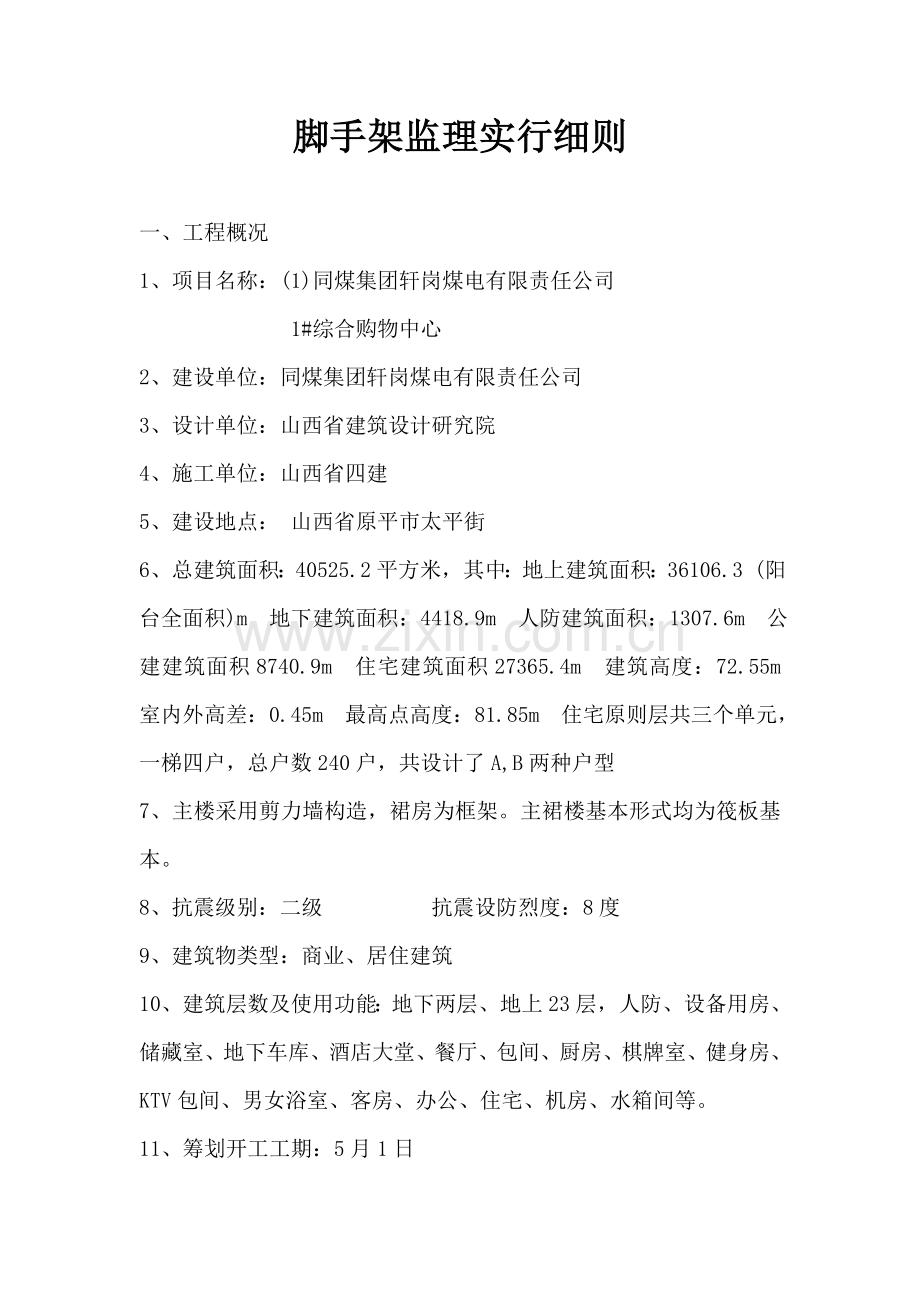

脚手架监理实行细则一、工程概况1、项目名称：(1)同煤集团轩岗煤电有限责任公司1#综合购物中心 2、建设单位：同煤集团轩岗煤电有限责任公司 3、设计单位：山西省建筑设计研究院 4、施工单位：山西省四建 5、建设地点： 山西省原平市太平街 6、总建筑面积：40525.2平方米，其中：地上建筑面积：36106.3 (阳台全面积)m 地下建筑面积：4418.9m 人防建筑面积：1307.6m 公建建筑面积8740.9m 住宅建筑面积27365.4m 建筑高度：72.55m 室内外高差：0.45m 最高点高度：81.85m 住宅原则层共三个单元，一梯四户，总户数240户，共设计了A,B两种户型 7、主楼采用剪力墙构造，裙房为框架。主裙楼基本形式均为筏板基本。8、抗震级别：二级 抗震设防烈度：8度 9、建筑物类型：商业、居住建筑10、建筑层数及使用功能：地下两层、地上23层，人防、设备用房、储藏室、地下车库、酒店大堂、餐厅、包间、厨房、棋牌室、健身房、KTV包间、男女浴室、客房、办公、住宅、机房、水箱间等。11、筹划开工工期：5月1日12、筹划竣工日期：12月31日13、工程总工期：2年14、合同质量级别：合格二、控制根据建筑施工安全检查原则建筑施工扣件式钢管脚手架安全技术规范建筑工程安全生产管理条例三、前期准备工作1）脚手架作业人员应获得特种作业操作资格证书，按规定进行健康体检，并经安全培训教诲合格后，方可上岗作业。操作前，项目工程技术负责人应当依照安全方案和关于规范、原则规定，对作业人员进行安全技术交底。2）钢管、扣件进入施工现场使用前，施工单位项目经理、技术人员、安全管理人员、材料员与监理人员、产权单位负责人等应共同按批次对其外观质量等进行联合检查验收，并履行签字手续。钢管外径为48mm，壁厚为3.5mm，钢管必要符合低压流体输送焊接钢管（GB/T3091）规定；扣件必要符合钢管脚手架扣件。资料需齐全有效，并存储工地备查。3）建立人员审核施工单位编制脚手架及模板支撑系统安全专项施工方案，脚手架及模板支撑系记录算内容重要涉及：纵向、横向水平杆等受弯构件强度和链接扣件抗滑承载力计算；立杆稳定性计算；连墙件强度、稳定性和链接强度计算。4）针对本工程实际状况，集中线荷载不不大于15KN/M（梁500*1000）现浇混凝土梁板构件模板支撑系统，建立人员检查经专家论证审查通过高大模板支撑系统安全方案。施工总承包单位负责组织脚手架及高模板支撑系统论证审查工作。四、脚手架搭设规定：建筑物高度不不大于30m时，应采用悬挑式脚手架分段搭设，每段搭设高度不得超过20m。脚手架必要搭设双排，脚手架立杆纵距不不不大于1.5m，横距不不不大于1.2m，大横杆步距不不不大于1.8m。悬挑脚手架悬挑梁必要使用16号以上工字钢或槽钢。悬挑梁尾端应使用16以上钢筋锚固在工程构造上，锚固点不少于2处；悬挑梁前端应采用14以上钢丝绳进行吊拉卸荷。脚手架应为独立系统，禁止与卸料平台、模板支撑体系、物料提高机、及外用施工电梯等相连接。脚手架搭设应高于操作层面1.5m以上；在操作层上，脚手架外侧大横杆与脚手架板之间要按规定设立两道防护栏杆和挡脚板，上栏杆高度为1.2m，下栏杆高度为0.6m，挡脚板高度为18cm；操作层脚手架应铺满、铺稳、禁止浮现探头板。脚手架操作层下方三步架内须按照操作层规定，层层加设防护栏杆、挡脚板，满铺脚手架，脚手板内侧与墙体距离应满足规范规定。脚手架内距地面3.2m处应设立首层安全平面网，每隔不不不大于10m再设层间安全平网。安全平网内侧距墙体不应不不大于15cm，不不大于时应加设安全平网进行有效防护。在脚手架上进行电气焊作业时，必要办理动火审批手续，配备灭火装置并设专人看护。钢管脚手架必要有良好避雷接地装置，接地电阻不不不大于4欧。当遇到6级以上大风或大雾、雨雪天气时作业人员应暂停脚手架作业。五、接料平台有关规定：悬挑接料平台悬挑梁应采用16号以上工字钢或槽钢。悬挑梁尾端放置在建筑构造上长度不应不大于1.2m，使用16钢筋锚固在工程构造上，锚固点不少于2处；悬挑梁前端应采用14以上钢丝绳进行吊拉卸荷，吊拉点不少于2处。悬挑接料平台应设计成定型化、工具化产品，四周维护高度宜为1.5m，其周边按规定设立两道防护栏杆，并用竹胶板等进行硬防护。接料平台四周维护高度为1.5m，其周边按规定设立两道防护栏，并用竹胶板进行硬防护。接料平台施工荷载不得超过8KN，应在明显处设立标志牌，规定使用规定和限定载荷。六、模板支撑系统应采用钢管和扣件搭设，禁止使用木、竹等材料搭设。采用工具式等其他形式搭设模板支撑系统应符合国家及行业关于原则规范规定。禁止钢管扣件和工具式脚手架混合搭设。模板支撑系统基本应具备足够承载力，每根立柱底部均应设立木垫板和钢底座。模板支撑系统应按规定设立立柱和纵横向扫地杆及大横杆，各杆件间距均由计算决定，同步应满足下列规定：（一）模板立柱间距不应不不大于1.2m；（二）第一步大横杆步距均不应不不大于1.8m，其他大横杆步距均不应不不大于1.2m；（三）最高一步大横杆与模板支撑点之间距离不得不不大于50cm。模板立柱顶部应采用可调U型托直接支顶在底模主梁上，不得将立柱顶端与做主梁钢管用扣件连接；可调顶托丝杠伸出长度不应不不大于200mm。四排及以上立柱模板支架应设立竖向和水平剪力撑：（一）模板支架外围在外侧立面整个长度和高度上持续设立剪力撑；支架内部中间每隔56根立杆或57m应在纵横向德整个长度和高度上分别持续设立剪力撑。（二）当模板支架高度不不大于8m（涉及8m）时，除应在其底部、顶部设立水平剪力撑外，还应在模板支架中间竖向剪力撑顶部平面内设立水平剪力撑。四排如下立杆模板支架，应在外围纵向外侧立面整个长度和高度上持续设立竖向剪力撑；模板支架外围横向外侧立面（即两端外立面）和沿纵向每隔4根立杆从下至上设立一道持续竖向剪力撑；当设立剪力撑有困难时，可采用之子斜杆支撑。模板支撑系统应为独立系统，禁止与脚手架、接料平台、物料提高机及外用电梯等相连。七、监理人员会同施工单位项目经理、方案编制人员、安全管理人员应对脚手架与模板支撑系统分阶段进行联合验收，经检查合格并履行签字手续后，方可投入使用；经专家论证脚手架高大模板支撑系统，应由总承包单位技术负责人组织施工、技术、安全、设备部门及监理单位项目总监进行联合检查验收。脚手架及模板支撑系统下列阶段应进行检查与验收：（一）基本竣工后；（二）脚手架搭设完1013m高度，高大模板支撑系统搭设6m高度后；（三）达到设计高度后；（四）操作层上架设荷载及浇注混凝土前；（五）混凝土浇注完后；（六）遇有六级以上大风或雨雪天气后。八、注意事项：作业层上施工载荷应符合设计规定，不得超载。浇注混凝土时，施工单位应派专人对模板支撑系统进行观测，发现异常应及时采用应急办法。脚手架及模板支撑系统在使用过程中，基本应保持稳固、排水畅通，基本周边不得随意开挖。脚手架及模板支撑系统那个在使用过程中，项目总监与项目经理、技术人员、安全管理人员每周应对下列重点项目进行检查并签字确认：（一）各杆件设立和链接，连墙件、支撑、门洞桁架等构造与否符合规定；（二）地基与否积水，底座与否松动，立杆与否悬空；（三）扣件螺栓与否松动；（四）立杆沉降与垂直度偏差与否超过规定原则；（五）安全防护与否严密；（六）与否有超载现象；（七）规范原则规定其他内容。模板支撑系统拆除前，项目总监、项目经理、安全管理人员应核查混凝土强度报告，达到拆模强度后方可拆除，并履行拆模审批签字手续。脚手架及模板支撑系统拆除时，地面应设围栏和警戒标志，并派专人监护，禁止非操作人员接近拆除区域。脚手架拆除作业必要由上而下逐级进行，禁止上下同步作业。脚手架连墙件必要随脚手架逐级拆除，禁止先将连接件整层或数层拆除后再拆脚手架。拆除钢管、扣件及其他配件禁止从高处抛掷至地面。
