急流槽综合项目施工关键技术.doc

急流槽施工
技术指引

一、急流槽施工技术指引

1、施工工序
2、施工办法
3、施工注意事项
4、质检工艺流程、检查项目及原则
5、工程质量通病防治

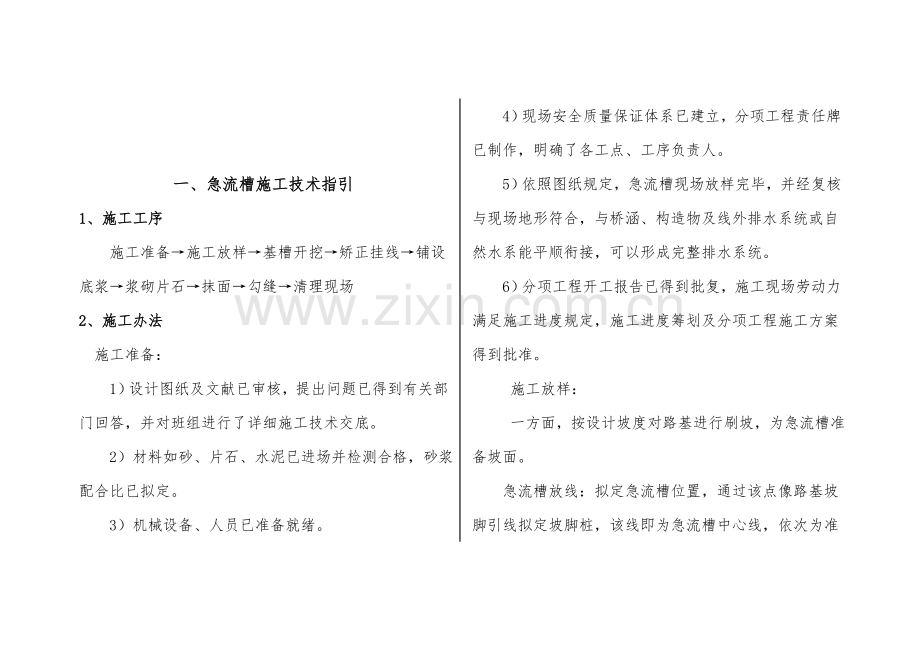

一、急流槽施工技术指引
1、施工工序
施工准备→施工放样→基槽开挖→矫正挂线→铺设底浆→浆砌片石→抹面→勾缝→清理现场
2、 施工办法
施工准备：
1）设计图纸及文献已审核，提出问题已得到有关部门回答，并对班组进行了详细施工技术交底。
　 2）材料如砂、片石、水泥已进场并检测合格，砂浆配合比已拟定。
　 3）机械设备、人员已准备就绪。
　　4）现场安全质量保证体系已建立，分项工程责任牌已制作，明确了各工点、工序负责人。
　　5）依照图纸规定，急流槽现场放样完毕，并经复核与现场地形符合，与桥涵、构造物及线外排水系统或自然水系能平顺衔接，可以形成完整排水系统。
　　6）分项工程开工报告已得到批复，施工现场劳动力满足施工进度规定，施工进度筹划及分项工程施工方案得到批准。
施工放样：
一方面，按设计坡度对路基进行刷坡，为急流槽准备坡面。
急流槽放线：拟定急流槽位置，通过该点像路基坡脚引线拟定坡脚桩，该线即为急流槽中心线，依次为准依照施工图设计大洋图放出急流槽纵断面大样，放样注意：急流槽中心线必要垂直于路基边线。
基槽开挖：
1）基槽采用人工开挖。基槽部位尺寸、形状埋置深度均按设计规定进行施工，并与设计排水沟、截水沟顺等接。
2）开挖后基底应整平夯实.
3）基坑挖至设计深度后应放线复检，确认位置无误后向现场监理上报检查申请批复单，监理抽检合格后，进行拍照存档，并进入下道工序施工。
矫正挂线：
由于挖土方线有也许扰动，正式砌筑/铺砌前要认真矫正，保证几何尺寸精确。
铺设底浆：
依照挂好构造尺寸线，进行铺设底浆，铺设底浆要均匀。
浆砌片石：
1）砌筑时，石块间较大空隙应先填塞砂浆，后用碎石块嵌塞，不得采用先摆碎石块，后填砂浆或干填碎石块办法。
2）灰缝厚度为2mm,砂浆应饱满,石块间不得有互相接触现象。
3）砌筑前应将石料表面泥垢解决干净，并用水湿润。砌筑时必要两面立杆挂线，保证砌体各部尺寸符合设计规定，浆砌石底面应卧浆铺砌，立缝填浆补实，不得有空隙和立缝贯通现象。砌筑工作中断时，可将砌好石层空隙用砂浆填满，再砌时表面要仔细清理干净、洒水湿润。工作段分段位置设在沉降缝处，各段水平缝应一致，急流槽槽底不需要抹光，应做成粗糙面，并嵌入10cm*10cm坚硬小石块，用以减缓水流速度。
抹面：
砌筑完毕后应在墙顶采用砂浆抹面。 勾缝：
施工完毕后按照规定进行勾缝，勾缝采用凹缝，勾缝后要及时进行养生，养生时间不不大于7天。
清理现场：
急流槽砌筑完毕后应将水泥包装袋、碎石渣清理干净，做到文明、环保施工。
3、 施工注意事项
1)急流槽工程砌筑前，认真拍（夯）实坡面，是保证铺砌质量，日后不浮现沉陷、裂缝重要办法之一，不可忽视。
2)砌石工程除了水泥砂浆配合比和搅拌质量以外，保证砌筑厚度非常重要。
3)严格执行报检程序，特别是沟槽开挖后，必要先检查基坑尺寸、形状等，验收合格才干砌筑片石。
4)浆砌片石采用挤浆法施工，禁止采用灌浆法施工。
5)现场应有配合比标示牌和磅秤，以控制砂浆质量。
4、 质检工艺流程、检查项目原则
1)严格原材料进场制度，保证原材料规格、原则符合设计及规范规定。
2) 急流槽所用砂浆强度应满足设计规定，配合比精确，砌缝砂浆饱满，槽内抹面平整、直顺。
3）进口汇集水流设施、出口设立消力栏等应砌筑牢固，不得有裂缝、空鼓现象。
4）基槽开挖后，检查沟底流水面平顺度，保证急流槽成型后排水顺畅，无积水或淤积现象。
5）沟槽开挖后，应报监理工程师检查沟槽尺寸等，通过验收后方能进入下一道工序。
6）在铺砌施工期间，要做好铺砌厚度、断面尺寸、砂浆饱满度等检测，检查项目及原则见表1。
表1 浆砌排水沟实测项目
项次
检查项目
规定值或容许偏差
检查办法和频率
权值
1△
混凝土强度（Mpa）
在合格原则内
按附录F检查
3
2
轴线偏位（mm）
50
经纬仪或尺量:每200m测5处
1
3
沟底高程(mm)
±15
水准仪：每200m测5处
2
4
墙面直顺度（mm）或坡度
30或符合设计规定
20m拉线、坡度尺：每200m
1
5
断面尺寸(mm)
±30
尺量：每200m测2处
2
6
铺砌厚度（mm）
不不大于设计
尺量：每200m测2处
1
7
基本垫层宽、厚(mm)
不不大于设计
尺量：每200m测2处
1
5、工程质量通病防治
1）浆砌石通缝：
a.加强石料挑选，注意石块左右、上下、先后交搭，必要将砌缝错开，特别注意相邻上下层错开。
b. 施工间歇必要留斜槎，留槎槎口大小要依照所使用材料和组砌办法而定。
2)浆砌石内部构造不牢，砌体内外两层皮、互不联接，石块间砂浆粘接不牢，石块间砂浆不饱满，砌体构造松散。
a.优选石料，严格掌握灰缝大小在规范规定范内。
b.采用座浆法或挤浆法砌筑，禁止采用灌浆法。
c.每工作班组砌筑高度应按规定执行，石料表面清理干净。
d.按配合比规定拌制砂浆，采用砂浆拌和机拌料。
3) 勾缝砂浆在砌体完毕不久即脱落。
a.严格控制勾缝砂浆质量。
b.砌体灰缝控制在规范容许范畴内。
c.砌筑完毕后立即进行勾缝，停留时间过久时在勾缝前认真进行表面清理。
d.勾缝后及时进行养护。
