滑索砼基座砼综合项目施工专项方案.doc

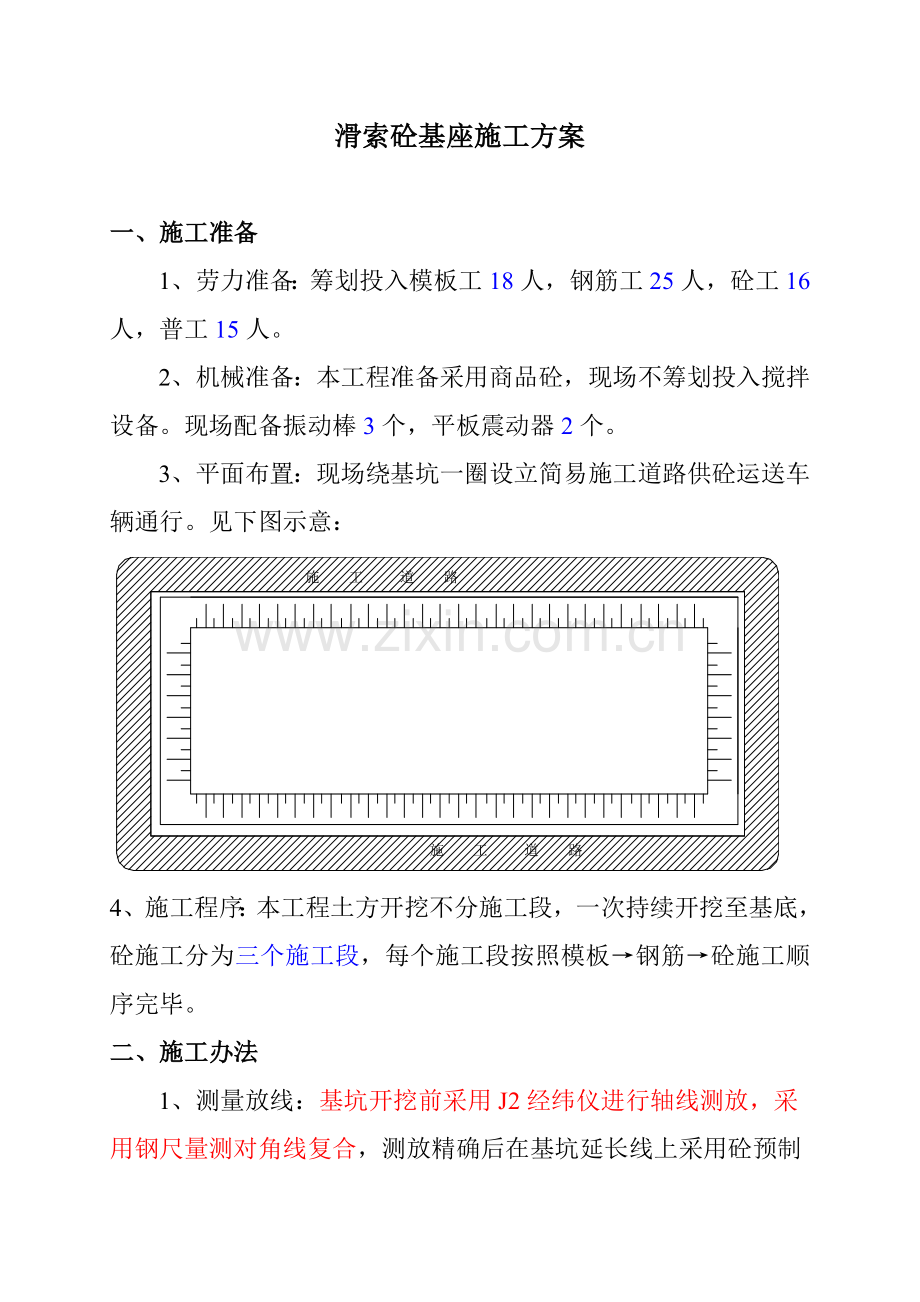

滑索基座专项施工方案编制人：审核人：审批人：施工单位名称：滑索砼基座施工方案一、施工准备1、劳力准备：筹划投入模板工18人，钢筋工25人，砼工16人，普工15人。2、机械准备：本工程准备采用商品砼，现场不筹划投入搅拌设备。现场配备振动棒3个，平板震动器2个。3、平面布置：现场绕基坑一圈设立简易施工道路供砼运送车辆通行。见下图示意： 4、施工程序：本工程土方开挖不分施工段，一次持续开挖至基底，砼施工分为三个施工段，每个施工段按照模板钢筋砼施工顺序完毕。二、施工办法1、测量放线：基坑开挖前采用J2经纬仪进行轴线测放，采用钢尺量测对角线复合，测放精确后在基坑延长线上采用砼预制桩埋设作为轴线测放基准。高程控制采用水准仪进行，一方面在固定建筑物或构筑物上标记出水准点以及高程数据。基坑开挖时采用水准仪边开挖边测量控制底标高。开挖完毕后将水准高程以及轴线桩引测至基坑内，用以控制砼施工轴线以及高程。2、土方开挖施工办法；基坑开挖采用卡特320反铲式挖掘机端沟进行大开挖，开挖时采用由基坑一端向另一端分两次开行路线进行后退开挖。基坑放坡系数为1:0.33。机械挖至距基底200mm标高处，由人工清理基底，切勿扰动原有地基。3、模板工程施工办法：模板安装以现场拆装式施工办法，既在施工现场按照设计规定构造形状、尺寸及空间位置现场组装，当混凝土达到拆模强度后再拆除模板。模板采用钢模板，50钢管及扣件固定。模板拆除；应待混凝土表面强度达到不致因拆模而受损坏时方可拆模。4、钢筋工程施工办法； 钢筋制作：地锚网片与地面拉网钢筋，以工作区制做成型，现场入模固定安装。基本地锚埋件钢筋以工作区弯制成型运至现场绑扎，钢筋以全点绑扎牢固。钢筋保护层采用预制砼垫块，垫块尺寸，每平方米不少于一块，骑马筋及地锚网片、地面拉网钢筋采用钢筋马凳支撑，每平方米不少于两个支撑。 5、预埋件加工与安装预埋件制作：以工作区制作成型，现场入模固定安装，预埋件采用20钢板，与25螺纹钢焊接而成。埋件焊接规定：焊接必要牢固，不许有夹渣、气孔、裂纹、烧边、严重变形等缺陷。预埋件安装前，先根据图纸校验安装位置与标高，拟定无误后再进行安装，埋件安装采用焊接与绑扎相结合方式。安装完后经有关单位验收后方可进行混凝土浇筑。6、防雷接地装置施工 滑索防雷接地体采用50*50*5角钢，在基座地锚安装完毕后，设于基本一边500mm处，垂直夯于地下，埋深2.5米，并用40*4扁钢与地锚网片、地面拉网、滑索支架做可靠焊接，焊接面不应不不大于扁钢截面2倍，高处滑索房顶按设避雷针，其长度不不大于1.5米，用扁钢与就近滑索支架做可靠连接，并引下与接地装置相连接，混凝土施工前，做防雷接地电阻测试，测试值不不不大于30欧姆为合格，测试合格后方可进行混凝土浇筑。7、混凝土工程施工办法； 施工所用砼采用砼搅拌车运至施工地点。砼浇注及振捣：混凝土浇注分层持续进行，每层浇注厚度控制在30cm，每层采用插入式振捣器进行振捣，施工至顶标高后，面层用平板振捣器进行拖平，并用木杠刮平，木抹子搓平。插入式振捣器按行列式和交错式均匀排列，插点间距不不不大于振捣器作用半径15倍，操作时要“快插慢拔”，每一插点时间为2030S，振捣上一层时，应插入下层5cm，以消除两层间接缝。平板振捣器移动间距，应能保证振捣器平板覆盖已振捣边沿。混凝土不能持续浇注时，如果超过2h以上，应留置施工缝，施工缝留置成垂直于基面直缝。浇注混凝土时，应经常注意观测模板、支架等无走动状况，当发既有变形或移位时，及时停止浇筑，并及时修整和加固模板，完全解决后再继续浇筑混凝土。砼测温：当砼浇筑后内外温差不大于25时裂缝可以得到有效控制。温差较大时在混凝土表面增长覆盖，减少温差。测孔布置：测温孔采用20薄壁钢管制作，管下端采用镀锌铁皮封死，预埋入砼内，表面高出砼50mm，测温孔布置数量为每300m2一种。测温办法：将温度计伸入管内中下部位置，管口用软橡皮塞堵严，以保证内部测温精确，三分钟后将温度计迅速提出读数并纪录数据。测温从混凝土初凝后开始，第一天至第七天每四小时一次，第八天至第十四天每八小时一次。混凝土内温度持续24小时呈下降趋势并平稳时可停止测温。砼养护：混凝土浇筑搓平后，在12h左右采用塑膜覆盖和洒水，浇水次数应能保持混凝土有足够湿润状态，普通每天不少于2次，养护期不不大于7天。8、混凝土试压块留置。混凝土试压块模具采用100*100*100立方体模具，以三个为一组。每台班或每100立方米留置一组。三、施工中应注意事项1、避免施工缝办法：在人员组织和材料准备上，保证混凝土浇筑持续性。浇筑时在上层混凝土开始初凝前，及时覆盖下层混凝土，避免施工缝产生。间隔时间约1-2小时。2、浇筑混凝土时，要保证在浇筑时不能摇动钢筋，避免钢筋发生移位。钢筋工派专人负责看守配合，及时恢复移位钢筋。四、其他质量保证办法1、对现场不合格混凝土由现场调度退回搅拌站。2、质量检查人员检查施工，严格按照顺序振捣；接班振捣人员提前半小时到岗与上班振捣人员共同操作，交班人员推迟交班半小时撤岗。五、安全办法1、混凝土施工作业人员，必要穿胶鞋、带绝缘手套。2、泵管接头应连接紧密可靠、不漏浆，支撑架子牢固，输送时先试送，检修时必要卸压。3、夜间浇筑混凝土必要有足够照明设备。4、在指定电箱上接线，振动棒、振动板有专用开关箱，并接漏电保护器（两极以上漏电保护），接线不得任意接长。六、施工进度安排
