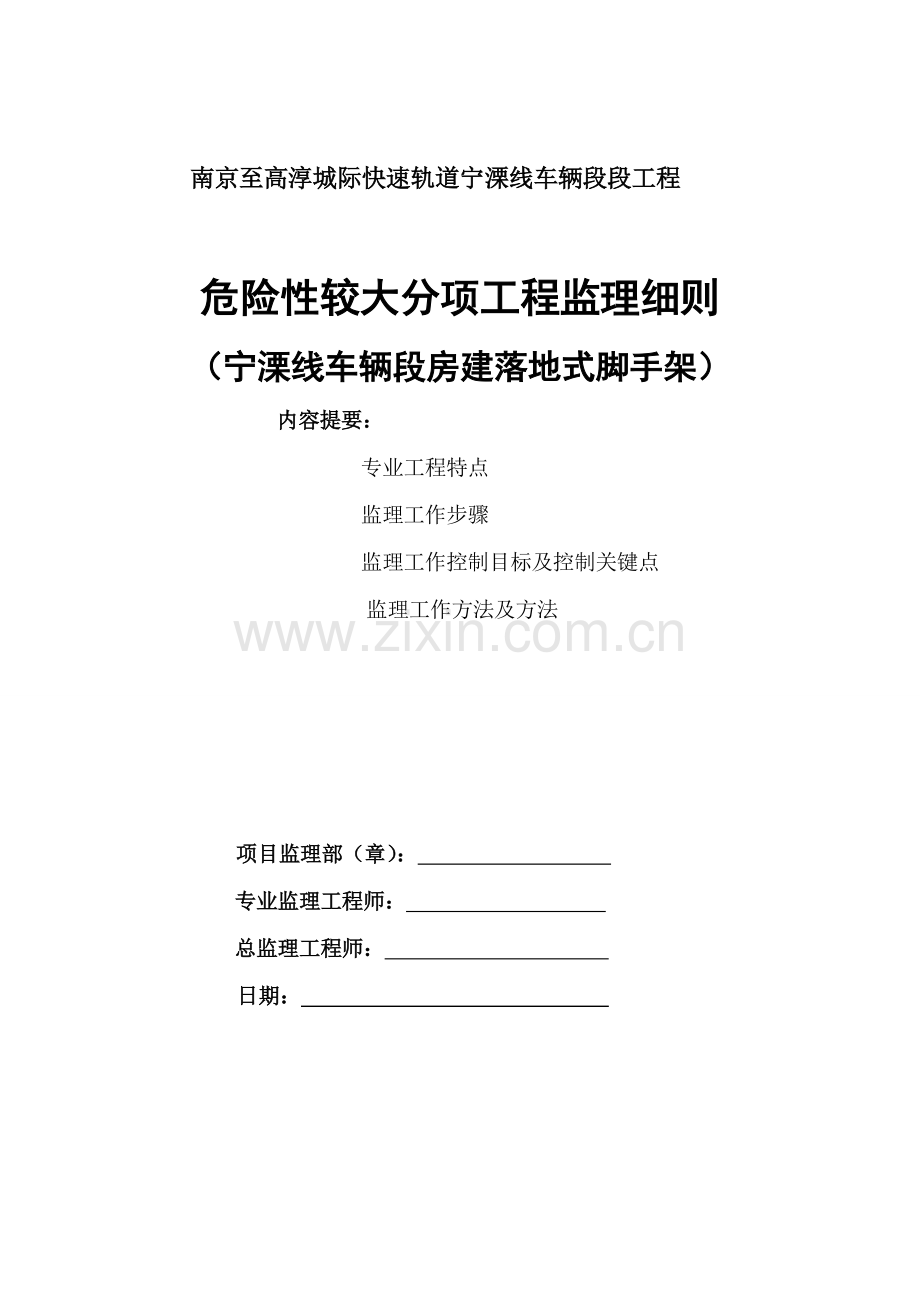

南京至高淳城际快速轨道宁溧线车辆段段工程
危险性较大分项工程监理细则
（宁溧线车辆段房建落地式脚手架）
内容提要：
专业工程特点
监理工作步骤
监理工作控制目标及控制关键点
　　　　　　　　　　　 　监理工作方法及方法

项目监理部（章）：　　　　　　　　
专业监理工程师：
总监理工程师：　　　 　　　 　 　 　
　　　　 日期：　　　　　　

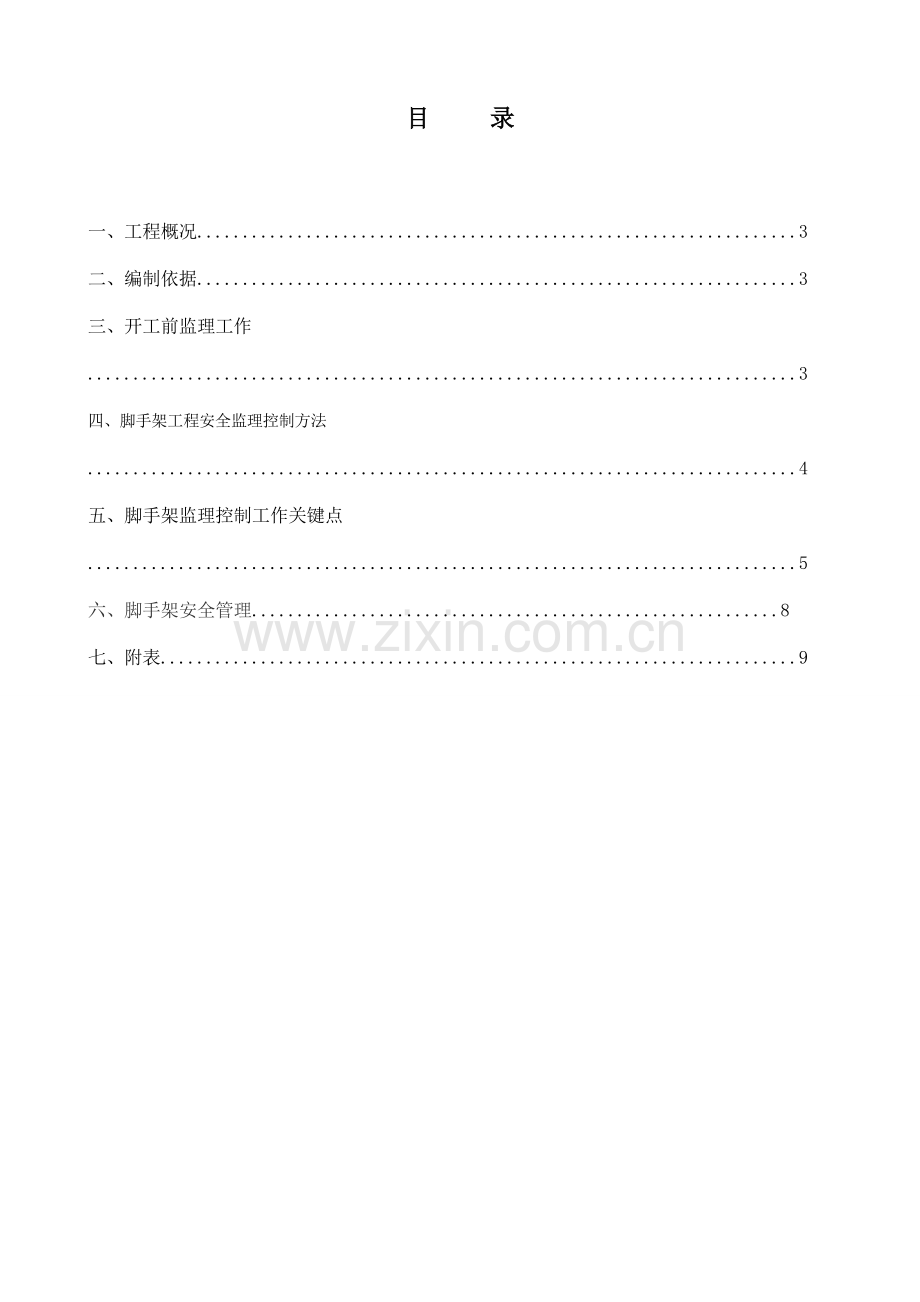

目 录

一、 工程概况..................................................................3
二、 编制依据..................................................................3
三、开工前监理工作
..............................................................................3
四、脚手架工程安全监理控制方法
..............................................................................4
五、脚手架监理控制工作关键点
..............................................................................5
六、脚手架安全管理..........................................................8
七、附表......................................................................9

一、工程概况：
1、 工程名称：南京至高淳城际轨道禄口机场至溧水段溧水车辆段房建工程（DS7-TA11标）。
2、工程地点：在南京市溧水区，宁溧城际柘塘站西北方，大致呈东南-西北向部署，和南侧计划25号路平行，东侧为鱼塘，靠近计划十四号路，西侧紧邻计划8号路。
3、工程用途：负担段内部分列车乘务、停放、列车技术检验、洗刷清扫和定时消毒等日常维护保养、利用任务等；负责段内设备机具维修及调车机车日常维修及负担物资保障等任务。
4、工程规模：车辆段征地面积21.6公顷，生产用房总建筑面积49972.63m2。车辆段内单体包含综合楼、利用库、调机工程车库及材料棚、洗车库、物资库、牵引混合变电所、雨水泵房、生产废水处理站、公务车棚、门卫（2个）、公安用房、警犬宿舍等13幢单体建筑，含污水提升泵站2座构筑物。

建设单位：南京地铁建设有限责任企业
设计单位：中铁上海设计院集团
勘察单位：中铁上海设计院集团
监理单位：重庆赛迪工程咨询
施工单位：中国土木工程集团
中铁十局工程集团
二、编制依据
1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-；
2、《建筑施工安全检验标准》（JGJ59-）
3、 《扣件式钢管脚手架搭设要求和计算》（中国建筑工业出版社）；
4、 施工图纸和相关文件；
5、建筑施工高处作业安全技术规范（JGJ80-91）
6、建筑结构荷载规范（GB50009-）
三、开工前监理工作：
1、认真审核施工单位编制施工组织设计，对脚手架安全技术方法和脚手架受力计算进行审查，关键审查：钢管选择、抗弯抗剪验算、纵向横向水平杆、立杆抗弯强度、稳定性计算，连墙件强度、稳定性、连接强度验算、施工荷载取值是否满足规范要求；
2、督促施工单位制订各级安全生产责任制、安全管理目标、安全责任目标及安全生产检验制度；
3、编制监理方案及安全监理细则；
4、认真核实“工程项目开工安全生产条件检验表”内容完成情况，达不到要求，督促整改；
5、审查施工单位报送作业人员数量及上岗证是否符合要求。
四、脚手架工程安全监理控制方法：
（一）安全监理，预防为主：
1、针对工地现场可能出现安全问题，提醒施工单位引发重视，尽可能做到事前控制；
2、制订安全监理检验制度，立即检验发觉安全隐患，对存在隐患经过发监理工程师通知单或立即召开安全专题会议协调处理；
3、立即参与脚手架每层段验收工作，并搜集验收资料、材料合格证、准用证及相关各项资料；
4、主动配合行业主管部门进行脚手架施工检验，听取整改意见，督促施工单位按期落实，消除事故隐患；
5、对检验未立即落实到位，应以书面通知施工单位，并记入监理日志和监理小结；
6、对有严重事故隐患部位、问题将立即责令施工单位限期整改完成，若施工单位对隐患、问题拖延整改，监理人员将作出停工整改处理，并汇报建设单位，若施工单位对隐患、问题拒绝整改将立即汇报质监站，请上级主管部门严厉处理。
（二）对重大事故处理：
1、事故发生后，必需立即向上级领导和主管部门汇报，取得工作指示；
2、配合施工单位做好保护现场、抢救人员等现场工作；
3、参与召开事故现场调查会，了解事故发生原因、过程，帮助施工单位立即作出书面调查汇报，并做好笔记；
4、督促施工单位做好事故整改跟踪工作，发觉隐患立即提出意见，帮助建设行政主管部门对事故现场整改后复检工作。
五、脚手架监理控制工作关键点：
（一）脚手架材料控制工作：
1、按规范要求和施工组织设计要求对钢管、扣件、脚手板和安全网等进行检验验收，不合格产品不得使用；
2、检验脚手架钢管应有质量合格证、质量检验汇报及直径、规格、型号符合施工组织设计要求，对有严重锈蚀、弯曲、压扁或有裂缝钢管严禁使用；
3、检验新扣件应有生产许可证、法定检测单位检测汇报和产品质量合格证，对有裂缝、变形、滑丝扣件严禁使用；
4、检验安全网应是建设部认证产品，各项指标应满足施工组织设计及规范要求；
5、检验脚手板材料应符合规范和满足施工组织设计承载力要求，腐朽脚手板不得使用。
（二）脚手架安装监理工作：
检验脚手架安装施工是否符合安全规范要求。
1、脚手架基础及扫地杆：脚手架地基和基础必需依据脚手架搭设高度、搭设场地地质情况，满足脚手架承载力，确保底部立杆稳定性，使各立杆均匀受力，在立杆下部设置纵横两个方向扫地杆，扫地杆离支座距离不超出200mm；
2、立杆：立杆底部应设置底座或垫块，立杆除顶层顶步可采取搭接外，其它各层各步接头必需采取对接扣件对接，立杆顶端家宜高出女儿墙上皮1米，高出檐口上皮1.5米，立杆必需用连墙件和建筑物可靠连接；
3、水平杆：纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨，纵向水平杆对接时扣件应交错部署，不宜设在同时同跨内，水平方向错开距离大于500mm；纵向水平杆搭接长度大于1米，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端距离大于100mm。横向水平杆在双排脚手架靠墙一端至墙装饰面距离不宜大于100mm；
4、脚手板：作业层脚手板应满铺、铺稳，离墙面120mm至150mm；脚手板在两端和拐角处、沿长方向间隔15至20米处、坡道及平台两端及其它可发生滑动部位应给固定，操作层外侧设置大小于180mm挡脚板；
5、连墙件：该项目脚手架连墙件必需采取刚性连墙件和建筑物可靠连接。连墙件部署最大间距：竖向间距小于2h，水平间距小于3la，连墙件必需采取可承受拉力和压力结构，连墙件连墙杆应呈水平设置。
6、剪刀撑和横向斜撑：该项目应设置剪刀撑和横向斜撑，外侧立面整个长度和高度上连续设置剪刀撑，每道剪刀撑宽度不应小于4跨，且大于6米，斜杆和地面倾角宜在45度至60度间，每道剪刀撑跨越立杆根数宜按下表：
剪刀撑斜杆和在面倾角       45°        50°         60°
剪刀撑跨越立杆最多根数    7             6             5
剪刀撑斜杆搭接应符合规范要求，剪刀撑斜杆应用旋转扣件固定在和之相交横向水平杆伸出端或立杆上，旋转扣件中心线至主节点距离不宜大于150mm，横向斜撑应在同一节间，由底至顶层呈之字型连续部署，斜撑固定应符合规范要求，一字型、开口型双排脚手架两端均必需设置横向斜撑，高度24m以上封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。
（三）脚手架使用期间监理工作：
对使用中脚手架，应定时检验并作统计，发觉隐患需通知限期整改完善，检验关键项目：
1、悬挑节点做法是否符合要求，门洞桁架等结构是否符合要求；
2、步手架整体和局垂直度偏差和立杆沉降是否符合规范要求，尤其是要注意脚手架转角处和断口处垂直度；
3、扣件螺栓是否松动；
4、脚手板是否松动、悬挑，尤其接口及转角位置；
5、和建筑物连接件是否完好，有没有松动、移动；
6、外包安全网、外挑安全网、安全隔离设施、外侧挡板、拦杆等安全防护方法是否完整、牢靠，能否正常发挥安全作用；
7、脚手架开口、断口和出入口应进行关键检验是否符合安全规范要求；
8、检验脚手架荷载情况，使其实际承载不超出设计荷载，脚手架上施工材料应随用随运，施工荷载不得大于施工组织设计承载要求；
9、脚手架在使用期间，严禁拆除纵横不平杆、纵横扫地杆及连墙壁件；
10、定时检验脚手架阶段验收情况，是否符合规范要求，验收作业人员及上岗证件等是否已变更。
（四）脚手架拆除阶段监理工作：
检验脚手架拆除施工是否符合安全规范要求，其检验关键项目：
1、拆除脚手架时，地面应设置围拦和警戒标志，并派专员看管，严禁区非工作人员入内；
2、拆除作业必需由上而下逐层进行，严禁上下同时作业；
3、连墙件必需随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙壁件加固；
4、各构配件严禁抛郑至地面；
5、当脚手架采取分段、分立面拆除时，对不拆除脚手架两端，应按规范要求设置连墙壁件和横向斜撑加固。

六、脚手架安全管理：
建筑工地现场安全管理应依据国家颁布安全生产法，建设工程安全生产管理条例相关要求，全方面做好该工地安全管理工作：
1、认真审查施工单位报送来施工组织设计中安全技术方法及各专题施工方案是否符合工程建设强制性标准，对不符合要求部分必需返回施工单位进行修改，施工组织设计、方案未得到同意以前，不许可开工；
2、监理人员将天天对脚手架工程进行安全检验，发觉安全隐患立即指出并责令整改；
3、对工地出现全部不安全隐患，监理人员将书面通知施工单位，要求限期整改完善；
4、对安全隐患，若施工单位迟迟不能按监理通知单要求进行整改，或在相关安全隐患部位（工序）继续坚持施工，监理人员将发出局部工序停工令，并要求对安全隐患限期整改完成同时通知建设单位，要求建设单位帮助作好工地安全管理；
5、经监理人员数次指出，施工单位对安全隐患拒不整改或不停止施工，监理人员将立即向当地质监分站汇报；
6、经过工地施工例会，立即协调安全隐患中出现相关难点、关键点，采取有效方法，预防不安全事故发生。

七、附表

落地式钢管扣件脚手架搭设验收表
工程名称

施工单位

项目经理

搭设高度
m
序号
项目
验 收 要 求
验收结果
1
施工方案
有专题施工方案,方案能正确指导施工；50m以上脚手架搭设方案应经教授组论证。

2
材质
无开裂、压扁、严重锈蚀和弯曲，扣件有出厂合格证，并抽样检验，钢管有质保资料并油漆后使用

3
基础
基础平整扎实，硬化，有排水方法，垫底脚板或垫块符合规范要求，必需按规范要求设置纵横向扫地杆

4
立杆
立杆纵距、横距符合规范或方案要求，接头错开不在同一步距内，通常里立杆距墙面20cm，垂直偏差<H（全高）/200，除顶层顶步外，必需采取对接扣件，顶端高出女儿墙上皮1m，高出檐口上皮1.5m。

5
纵横向
水平杆
接头平直，相互错开>50cm，搭接时接头大于1m，步距符合规范要求横向水平倾斜上，主接点处必需设置一根，靠墙一端外伸长度不应大于0.4L及不应大于50cm。

6
连墙拉接
连墙拉接每两步三跨或三步两跨设置；24m以上脚手架符合设计要求，拉撑材料及方法应符合规范要求，采取刚性连接。

7
剪刀撑
剪刀撑设置符合规范或设计要求，自下而上连续设置，水平夹角45°～60°，接头用钢管扣件搭接，搭接长度大于1m，搭接扣件不少于3个。

8
脚手板
施工层以下每隔10m应有封闭方法，竹脚手笆操作层应满铺，四面绑扎平整坚固，全高最少满铺4道，不能有探头跳板。

9
防护方法
在架体外立杆内侧设置两道防护栏杆，上栏杆高度为1.2m，中栏杆居中设置，作业层设置大于180mm挡脚板。脚手架必需高于操作面，转角处封闭不留豁口，双排脚手架横向水平杆靠墙一端至墙装饰面距离不应大于100mm,脚手架内立杆和墙面距离大于150mm时，应做水平防护，外侧应用合格密目安全网封严。

10
接地
避雷
架体连续长度不超出50m设防雷接地装置一处，四角设接地保护，接地电阻<30Ω。

11
通道
脚手架应有设置符合要求专用上下通道。

验收
意见
监理单位

验收人员：
年 月 日
施工总承包单位

验收人员：
年 月 日
搭设班组（分包单位）

验收人员：
年 月 日
注：1．落地脚手架应按搭设次数分段逐次验收。
2．落地脚手架由项目经理、项目技术责任人、搭设班组长和监理单位相关人员进行验收。
