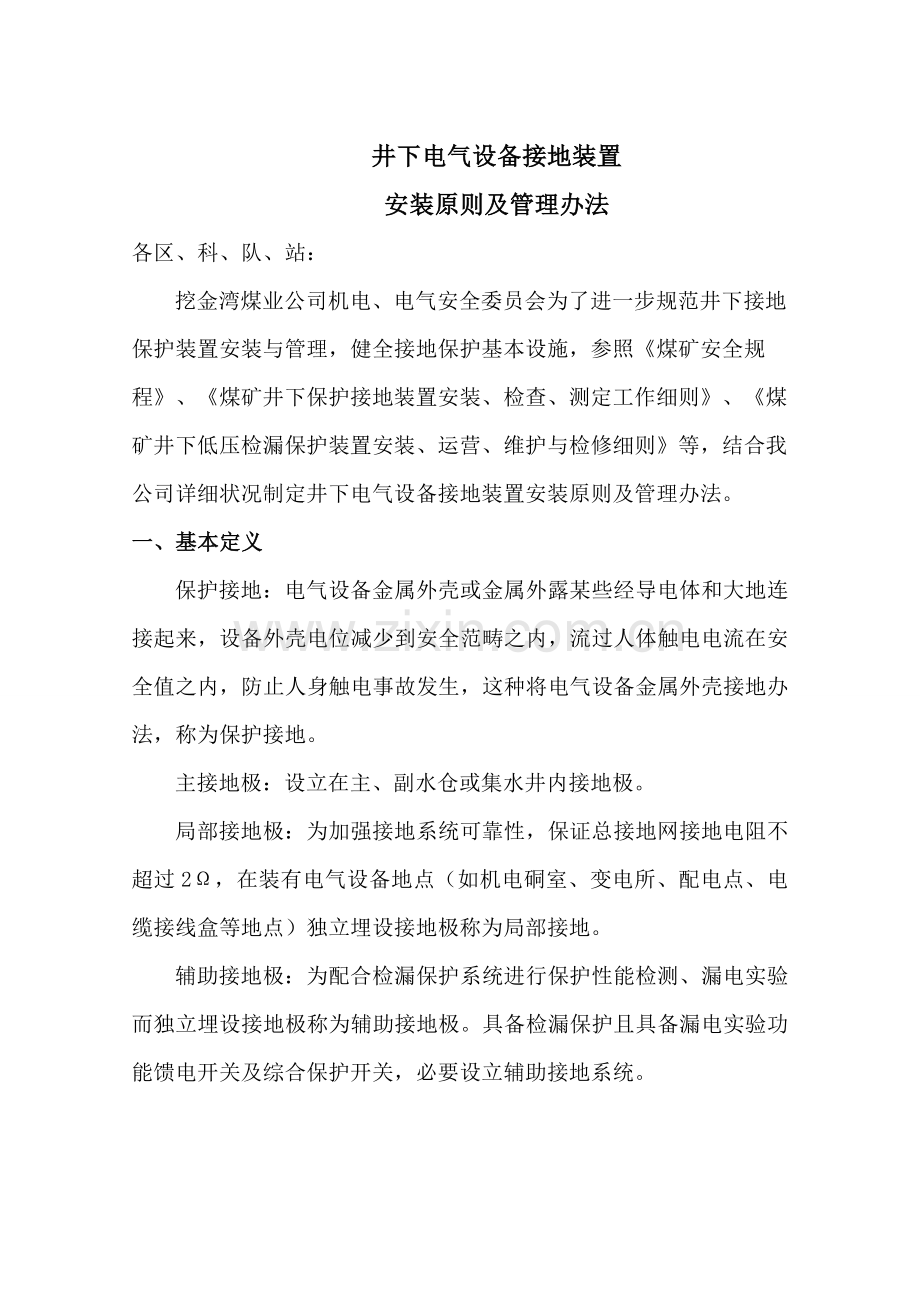

井下电气设备接地装置
安装原则及管理办法
各区、科、队、站：
挖金湾煤业公司机电、电气安全委员会为了进一步规范井下接地保护装置安装与管理，健全接地保护基本设施，参照《煤矿安全规程》、《煤矿井下保护接地装置安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置安装、运营、维护与检修细则》等，结合我公司详细状况制定井下电气设备接地装置安装原则及管理办法。
一、基本定义
保护接地：电气设备金属外壳或金属外露某些经导电体和大地连接起来，设备外壳电位减少到安全范畴之内，流过人体触电电流在安全值之内，防止人身触电事故发生，这种将电气设备金属外壳接地办法，称为保护接地。
主接地极：设立在主、副水仓或集水井内接地极。
局部接地极：为加强接地系统可靠性，保证总接地网接地电阻不超过2Ω，在装有电气设备地点（如机电硐室、变电所、配电点、电缆接线盒等地点）独立埋设接地极称为局部接地。
辅助接地极：为配合检漏保护系统进行保护性能检测、漏电实验而独立埋设接地极称为辅助接地极。具备检漏保护且具备漏电实验功能馈电开关及综合保护开关，必要设立辅助接地系统。

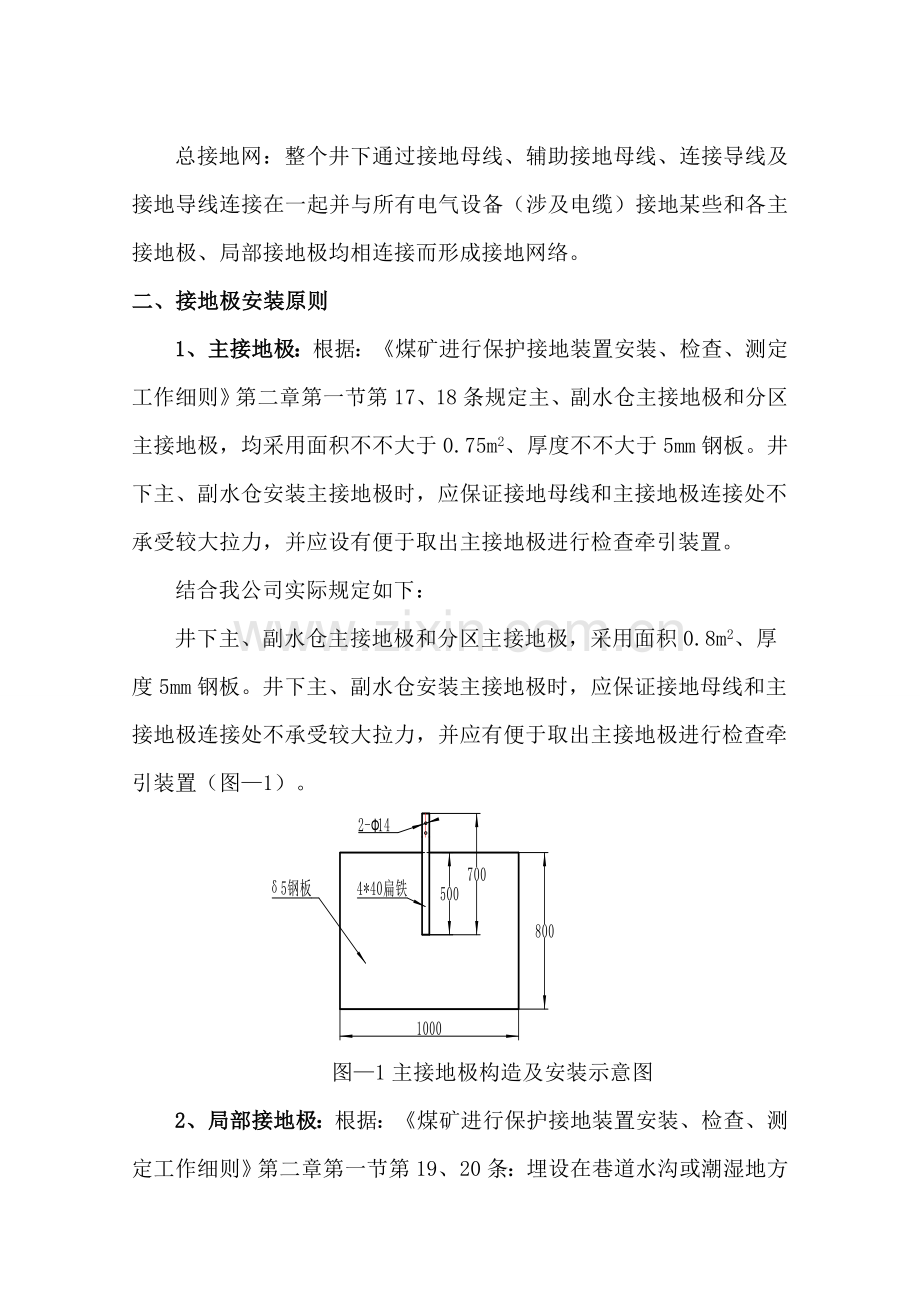

总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备（涉及电缆）接地某些和各主接地极、局部接地极均相连接而形成接地网络。
二、接地极安装原则
1、主接地极：根据：《煤矿进行保护接地装置安装、检查、测定工作细则》第二章第一节第17、18条规定主、副水仓主接地极和分区主接地极，均采用面积不不大于0.75m2、厚度不不大于5mm钢板。井下主、副水仓安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应设有便于取出主接地极进行检查牵引装置。
结合我公司实际规定如下：
井下主、副水仓主接地极和分区主接地极，采用面积0.8m2、厚度5mm钢板。井下主、副水仓安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应有便于取出主接地极进行检查牵引装置（图—1）。

图—1主接地极构造及安装示意图
2、局部接地极：根据：《煤矿进行保护接地装置安装、检查、测定工作细则》第二章第一节第19、20条：埋设在巷道水沟或潮湿地方局部接地极，采用面积不不大于0.6m2、厚度不不大于3mm钢板。埋设在其他地点局部接地极：采用镀锌铁管。管路直径不不大于35mm，长度1.5m。管子上至少要钻20个直径不不大于5mm透眼，钢管垂直于地面（偏差不不不大于15°）
结合我公司实际规定如下：
埋设在巷道水仓局部接地极，采用面积0.6m2、厚度3mm钢板（图—2）。

图—2 钢板局部接地极示意图
埋设在各配电点局部接地极：采用1寸2镀锌铁管，长度1.7m。管子上钻25个直径6mm透眼，钢管垂直于地面（偏差不不不大于15°），上部露出底板100mm，同步要安装探针，探针长度超过接地极钢管长度50mm，便于寻常维护检查（图—3）。

图—3 钢管接地钢管示意图
根据：《煤矿进行保护接地装置安装、检查、测定工作细则》第二章第一节第6条，局部接地极和辅助接地极之间距离不不大于5m；局部接地极最佳设于巷道水沟内，无水沟时应埋设在潮湿地方。配电点局部接地极埋设在平台两侧。
结合我公司实际规定如下：
局部接地极和辅助接地极之间距离不不大于6m；局部接地极最佳设于巷道水沟内，无水沟时应埋设在潮湿地方。配电点局部接地极埋设在平台两侧。
3、接地极安装
根据：《煤矿进行保护接地装置安装、检查、测定工作细则》第一章总则第5条，《煤矿安全规程》第478条，下列地点必要装设局部接地极：
每个采区电所（涉及移动变压器和干式变压器）；
每个装有电气设备硐室、单独装设高压电气设备；
每个低压配电点或3台以上电气设备地点；
连接动力铠装电缆每个接线盒或高压电缆连接装置；
无低压配电点采煤工作面机巷、回风巷、皮带巷以及由变电所单独供电掘进工作面，至少要分别装设一种局部接地极；
结合我公司实际规定如下：
井下变电所（涉及移动变压器和干式变压器）（图—4）；
电气硐室、单独装设高压电气设备；
低压配电点或3台以上电气设备地点；
使用3个月以上单台固定电气设备;
连接动力铠装电缆每个接线盒或高压电缆连接装置；
无配电点采煤工作面机巷、回风巷、皮带巷以及由变电所单独供电掘进工作面，至少要分别装设一种局部接地极；
综采工作面进、回风巷分别装设局部接地极，进风巷主、辅接地极钢管间距依照串车长度在串车头部及尾部2m范畴内分别装设一根接地极钢管，依照串车长度拟定主、辅接地极钢管之间距离，依次安装接工作面往外接地极。回风巷在巷口配电点开关处安装主辅接地极（图—4）。

图—4 移变主、辅接极示意图
主接地极和局部接地极镀锌铁管要装设在接近煤帮侧（墙角）。
4、接地母线与连接线原则
根据：《煤矿进行保护接地装置安装、检查、测定工作细则》第一章第一节11条接地母线及变电所辅助接地母线，应采用断面不不大于50mm2单芯铜线、断面不不大于100mm2镀锌铁线或厚度不不大于4mm、断面不不大于100mm2镀锌扁钢。采区配电点及其她机电硐室辅助接地母线，应采用断面不不大于25mm2单芯铜线、断面不不大于50mm2镀锌铁线或厚度不不大于4mm、断面不不大于50mm2镀锌扁钢。
结合我公司实际规定如下：
主接地母线及变电所主接地母线采用厚度4*40mm镀锌扁钢，辅助接地母线，采用截面50mm²绝缘铜线。
采区变电所、配电点及其他机电硐室局部接地母线采用厚度4*40mm镀锌扁钢，局部接地连接线用截面50mm²钢绞线。辅助接地母线采用断面25mm²绝缘护套铜线，辅助接地连接线采用断3*4+1*4电缆。
电气设备外壳或电缆连接装置与接地母线或局部接地极连接采用断面50mm²镀锌铁线。
局部接地母线敷设在接近煤帮侧，辅助接地母线要离地30cm靠墙吊挂。
5、接地线连接与加固
根据：《煤矿矿井电气设备完好原则》电气某些1.4.4
接地螺栓符合下列原则：A、电气设备金属外壳和铠装电缆接线盒外接地螺栓应齐全完整，并标志“”符号（运营中移动采掘机械设备除外）。B、电器设备接线盒应设有内接地螺栓，并标志“”符号（电机车上电气设备及电压36V如下电气设备除外）。C、外接地螺栓直径容量不大于或等于5kw不不大于M8；容量不不大于5KW至10KW不不大于M10；容量不不大于10kw不不大于M12；通讯、信号、按扭、照明等小型设备不不大于M6；容量不不大于250W至5kw设备，不不大于M8；容量不不不大于250W，且电流不不不大于5A设备，不不大于M6.D、接地螺栓应进行电镀防锈解决。
结合我公司实际规定如下：
铜线两端分别压制配套铜线鼻子灌锡后单独与接地母线、电气设备专用接地螺栓连接。禁止2台或2台以上开关接地导线共用一种螺栓接到接地母线上。电气设备较多，接地母线需延长时，接地母线之间应采用螺栓连接，且搭接长度不不大于200mm，搭接段应均匀钻2个φ13mm孔，搭接面清理干净后采用2条M12×30镀锌螺栓进行连接（图—5）。

图—5扁钢接地螺栓连接方式
三、接地装置检查、维护管理规定
1、变电硐室、（皮带、掘进队组）配电点、各队组具备漏电保护实验电气设备保护接地，每班必要由电工（交接班时）进行一次表面检查及进行漏电保护实验并留有记录。其他无漏电保护实验电气设备（如单台磁力启动器）保护接地，由维修电工进行每周不少于一次表面检查。发现问题及时记入周检记录本内，机电科防爆组每月不少于2次对井下各队组接地装置进行一次全面检查，发现问题通报队组进行 “三定”整治并向关于领导报告。
2、电气设备在每次安装或移动后，应详细检查电气设备接地装置完善状况。对那些震动性较大及经常移动电气设备，应特别注意，随时加强检查。
3、检查发现接地装置有损坏时，应及时修复。电气设备保护接地装置未修复前禁止送电。
4、未镀锌铠装电缆钢带（或钢丝）要定期进行防腐解决，1～2年应涂刷一次。
5、从任意一种局部接地装置处所测得总接地网接地电阻，不得超过2Ω。每一移动式和手持式电气设备同接地网之间保护接地用电缆芯线（或其他相称于接地导线）电阻值，都不得超过1Ω。
6、每年对主接地极和局部接地极详细检查一次。其中主接地极和浸在水沟中局部接地极提出水面检查，如发现接触不良或严重锈蚀等缺陷，及时解决或更换，并测其接地电阻值。主、副水仓中主接地极不得同步提出检查，必要保证一种工作。防爆组在每季度对井下所有接地装置进行测试，并留有记录。
7、禁止不区别主、辅接地线，接地线互相混接，每台设备均必要用独立连接导线与接地网（接地母线、辅助接地母线）直接相连；禁止将几台设备串联接地，也禁止将几种接地某些串联；共用一根接地母线及钢管。
8、禁止采用铝或截面不够导体作为接地极、接地母线、辅助接地母线、连接导线和接地导线。
四、接地装置考核原则
1、井下各单位接地极按照：谁安装谁维护，对于需要移送在未移送手续前归安装队组维护并进行考核。
2、对查出电气设备缺保护接地装置强行送电单位，对责任单位每惩罚款元，负责人罚款200元。
3、对查出主、副接地钢板平方或厚度达不到规定、接地钢管未垂直埋入1.6米及接地线截面不够，未安原则规定安装；对责任单位每惩罚款1000元，负责人罚款100元。
4、对查出主、副极线串接，共用一种接地极钢管；未使用接地母线进行连接；对责任单位每惩罚款1000元，负责人罚款100元。
5、对查出主、副极线混接，共用一种接地极钢管；未使用接地母线进行连接；对责任单位每惩罚款1000元，负责人罚款100元。
6、对查出主、副接地线松；不使用卡咀、铜鼻进行连接；缺弹簧垫、螺丝细；弹簧垫未压平；未按原则进行使用对责任单位每惩罚款500元，负责人罚款50元。
7、由开关接线腔内引出辅助接地线，应按照防爆原则进行安装，不得浮现密封大、削细电缆引入密封圈等未按照原则规定进行安装；对责任单位每惩罚款3000元，负责人罚款500元。
8、对于重复查出拒不整治单位，加倍惩罚，并对责任单位正职及负责人进行责任追究。
9、防爆检查员对分管区域内保护接地装置进行全面细致检查，因检查不仔细被集团公司、矿领导或有关科室负责人查出，每查出一处对该区域电气设备防爆检查员罚款500元。

同煤集团挖金湾煤业公司机电安全委员
/9/1
